钢板切割!
钢板切割
钢板切割是常见于机械加工、模具制造等行业的工业生产工艺。
钢板切割的工艺水平不仅关系到后续加工的精度还关系到钢板切割加工企业的生产成本。
为对钢板切割工艺做一个总括性说明，本文旨在从钢板切割的方法，钢板切割的工艺标准，钢板切割的缺陷产生原因等方面简要介绍相关知识。
希望为需要做钢板切割加工的企业提供参考。
切割下料标准
1.范围：本标准适用于原材料切割下料的加工过程。
适用于以火焰切割及等离子切
割作为切割方式的切割下料过程。
2.施工准备：
2.1材料要求：
2.1.1用于切割下料的钢板应经质量部门检查验收合格，其各项指标满足国家规范的相
应规定。
2.1.2钢板在下料前应检查钢板的牌号、厚度和表面质量，如钢材的表面出现蚀点深度
超过国标钢板负偏差的部位不准用于产品。
小面积的点蚀在不减薄设计厚度的情况下，可以采用焊补打磨直至合格。
2.1.3在下料时必须核对钢板的牌号、规格和表面质量情况，在确认无疑后才可下料。
2.2施工设备及工具：
2.2.1切割下料设备主要包括数控火焰切割机、数控等离子切割机、直条切割机、半自
动切割机等。
2.2.2在气割前，先检查整个气割系统的设备和工具全部运转正常，并确保安全的条件
下才能运行，而且在气割过程中应注意保持。
2.2.3检测及标识工具分别为：钢尺、卷尺、石笔、记号笔等。
3.钢板切割操作工艺要求：
3.1在进行自动切割时，吊钢板至气割平台上，应调整钢板单边两端头与导轨的距离差
在5mm范围内。
据龙口拓联钢材的殷经理介绍：在进行半自动切割时，应将导轨放在被切割钢板的平面上，然后将切割机轻放在导轨上。
使有割炬的一侧面向操纵者，根据钢板的厚度选用割嘴，调整切割直度和切割速度。
3.2根据自动切割及半自动切割方式的不同，调整各把割枪的距离，确定后拖量，并考
虑割缝补偿；在切割过程中，割枪倾角的大小和方向主要以钢板厚度而定，割嘴倾角与割件厚度的关系及切割余量如下表所示：
割嘴倾角与割件厚度的关系
钢板切割余量表
在进行厚板气割时，割嘴与工件表面保持垂直，待整个断面割穿后移动割嘴，转入正常气割，气割将要到达终点时应略放慢速度，使切口下部完全割断。
3.3根据板厚调整切割参数，切割参数包括割嘴型号、氧气压力、切割速度和预热火焰
的能量等，据龙口拓联钢材的殷经理介绍工艺参数的选择主要根据气割机械的类型和可切割的钢板厚度，对未割过的钢板，应试割同类钢板，确定切割参数，同时检查割咀气通畅性。
如下根据工厂实际设备设施情况而定的工艺参数：
氧、丙烯手工切割工艺参数
氧、丙烯半自动切割工艺参数
氧、丙烯直条切割工艺参数
3.4气割前去除钢材表面的污垢，油脂，并在下面留出一定的空间，以利于熔渣的吹出。
气割时，割炬的移动应保持匀速，割件表面距离焰心尖端以2~5mm为宜，距离太
近会使切口边沿熔化，太远热量不足，易使切割中断。
3.5在进行厚板切割时，预热火焰要大，气割气流长度超出工件厚度的1/3。
割嘴与工件
表面约成10°~20°倾角，使零件边缘均匀受热。
3.6为了防止气割变形，操作过程中应注意以下几个方面：
3.6.1在钢板上切割不同尺寸的工件时，应先切割小件，后割大件；
3.6.2窄长条形板的切割，长度两端留出50mm不割，待割完长边后在割断，或者采用多
割炬的对称切割的方法。
3.6.3直条切割时应注意各个切割割嘴的火焰强弱应一致，否则易产生旁弯。
4.热切割质量控制
4.1切割过程中，应随时注意观察影响切割质量的因素，保证切割的连续性。
4.2工艺参数对气割的质量影响很大，常见的气割断面缺陷与工艺参数的关系如下所示：
气割表面缺陷和原因分析
缺陷类型产生原因图示说明
切割面粗糙a、切割氧压力过高
b、割嘴选用不当
c、切割速度太快
d、预热火焰能量过大
切割面缺口a、切割过程中断，重新起割衔接不好
b、钢板表面有厚的氧化皮、铁锈等
c、切割机行走不平稳
切割面内凹a、切割氧压力过高
b、切割速度过快
切割面倾斜a、割炬与板面不垂直
b、风线歪斜
c、切割氧压力低或嘴号偏小
切割面上缘呈珠链状a、钢板表面有氧化皮、铁锈
b、割嘴到钢板的距离太小，火焰太强
切割面上缘熔
化a、预热火焰太强
b、切割速度太慢
c、割嘴离板件太近
切割面下缘粘
渣a、切割速度太快或太慢
b、割嘴号太小
c、切割氧压力太低
5.热切割件检验指标：
5.1气割完毕后，应对钢材切割面进行检查，据龙口拓联钢材的殷经理介绍其切割面应
无裂纹、夹渣和大于1mm的缺棱，检查方式为外观检查。
5.2气割完毕后，应在切割件上注明工程名称、零件编号及所属班组。
5.3切割后零件的外观质量应作为常规项目进行检查，如切割后零件的外形尺寸、断面
光洁度、槽沟、断口垂直度、坡口角度、钝边高度、局部缺口、毛刺和残留氧化物；
气割后零件的允许偏差如下表所示：
气割的允许偏差
项目允许偏差备注
零件宽度，长度±2.0 手工、半自动、直条±1.0 数控切割
切割面平面度0.05T，且不大于1.5
割纹深度0.2
局部缺口深度 1.0
与板面垂直度不大于0.025T
条料旁弯不大于3mm
坡口角度±2.5°
钝边±1.0mm
5.4无论是利用多头直条及数控切割进行主材下料或利用半自动切割进行小件加工、坡
口加工，切割断面上深度超过1mm的局部缺口、深度大于0.2mm的割纹以及断面残留的毛刺和熔渣，均应给予焊补和打磨光顺。
5.5主材切割完毕后，应进行标识，内容包括：工程名称、构件编号、构件规格、构件
材质及所属钢板的炉批号。
钢板切割工艺执行的好坏直接反应了加工厂家的工艺水平，据此应该根据对方的行业经验来合作。
只有具备先进设备及熟练技工的厂家才能加工符合工艺要求的钢板。
钢板激光切割机操作流程
钢板激光切割机操作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!1. 准备工作确保激光切割机周围环境整洁，无杂物干扰。
检查设备的各个部分是否正常，包括激光发生器、切割头、运动系统、冷却系统等。
钢板切割变形原因及预防
ｏ ｆ ｐ ｌ ａ ｔ ｅ，ｉ ｍｐｒ ｏ ｖ ｉ ｎ ｇ ｔ ｈ ｅ ｌ ａ ｍｉ ｎ ａ ｒ ｌｏ ｆ ｗ ｅ ｑ ｕ ｉ ｐ ｍｅ ｎ ｔ ，ｉ ｎ ｃ ｒ ｅ ａ ｓ ｉ ｎ ｇ ｔ ｈ ｅ ｃ ｏ ｏ ｌ ｉ ｎ ｇ ｕ ｎ ｉ ｏｒ ｆ ｍｉ ｔ ｙ ｏ ｆ ｔ ｈ ｅ ｐ ｌ ａ ｔ ｅ，ａ ｎ ｄ ｍａ ｋｉ ｎｇ ｕｓ ｅ ｏ ｆ
热 轧 钢板 的用 途 多 种 多样 ， 常见 的是 切 成 条 状 后 再 次拼 装焊接 使 用 。钢 板交 货 时钢铁 厂按 照 国家 标 准进 行 出厂检验 ， 整块 钢板 表现 为平 整状 态 ， 但 客 户切 割后 常会 出现 再 次 变 形 ， 即使 轻微 的翘 曲都 会
的强度 和原 始 曲率而 变化 ， 强度 越高 原始 曲率 越 大 ， 则 翘 曲程度 越严 重 ， 并 且 钢板 纵 切 后 各 条 的 翘 曲方
！舍 ：舍 ：／ ： ＼ ：／ ； ＼ ！ 舍 ！ 全 ！ 舍 ：
一
测 试 与分析 ～
钢板 切割变形原 因及 预防
杨 果 煜
（ 南京钢铁 股份 有限公 司 中板 厂 ， 江苏 南京 ２ １ ０ ０ ３明显 变形 ， 严重 影响 其使 用性 能。 为此 对 钢板 切 割 后 变形 的原 因进行 了分 析 。 结 果表 明 ， 钢板 不均 匀分 布 的 内应 力是 钢板 切 割后 产 生 变形 的根 本 原 因。通 过 采 取新 一 代 控 轧控 冷
钢板切割的方式方法
钢板是用钢水浇注，冷却后压制而成的平板状钢材，是平板状，矩形的，可直接轧制或由宽钢带剪切而成。
下面由钢板厂家蚌埠市中海阀门管道有限公司为您介绍下激光切割镀锌钢板方法，希望能给您带来帮助。
大家都知道，镀锌钢板的作用，是通过表面镀锌来保护里面的碳钢，长期使用也不容易生锈的一种板材。
这种板材虽然会比普通碳钢板稍微贵一点，但由于无需为了防锈而进行的喷涂等后道工序，所以从整个产品的成本来看，还是划算的。
但经过激光加工后，情况就不一样了。
从辅助气体角度来看，一般对镀锌钢板有三种切割工艺，即空气切割、氧气切割和氮气切割。
我们先分析一下这三种切割工艺各自的优缺点：空气切割：优点是加工成本极低，只需要考虑激光本身和空压机的电费即可，无需产生高昂的辅助气体费用，而在薄板上的切割效率却可以匹敌氮气切割，是一种既经济又高效的切割方法。
但在切断面上的缺点也同样明显。
首先，空气切割的断面会产生底面毛刺，激光加工后的产品还必须要经过去毛刺等的二次加工，不利于整个产品生产周期。
其次，空气切割的断面容易发黑，影响产品的品质。
因此，激光加工无需后续处理的优点就无法体现出来，所以在针对镀锌钢板的加工中，很多企业是不愿意去选择空气切割方式的。
氧气切割：这是最传统也是最标准的切割方法。
优点是气体成本低，而且在以碳钢为主的钣金加工中，无需频繁的切换辅助气体，便于工厂管理。
但缺点是经过氧气切割后，在切断面表面会留有一层氧化皮，如果直接将这种带有氧化皮的产品进行焊接的话，时间一长，氧化皮就会自然剥落。
这就是镀锌板焊接容易虚焊的原因之一。
氮气切割：采用氮气进行高速加工，由于采用氮气的作用不同于助燃用的氧气，而是起到保护作用，所以切割断面不会产生氧化皮。
很多企业也就是看中这一优点，所以对镀锌钢板的切割往往会采用氮气进行加工。
但氮气切割的缺点也就在这里：由于切割断面上完全没有保护，所以产品很容易生锈。
而为了不让产品生锈，则不得不再次进行喷涂，结果，花费更多代价买回来的镀锌板，更本就没有发挥出其镀锌层的特点来，不得不说相当可惜。
钢板切割加工变形控制技术研究
- 58 -工 业 技 术高碳板材是液压支架中常用的基本型材，直接关系到相关产品的功能指标和使用安全。
由于钢板本身含碳量高，极易受到加工前和加工后的应力影响，因此产生较大变形，影响型材正常使用[1]。
在加工过程中，因为瞬时切削力大、切削热量高，钢板型材本身易产生热变形且缺乏约束力，所以残余应力会导致变形。
同样的问题在加工后依然可能发生，例如2块钢板进行焊装拼接，当焊接瞬时高温仍然会导致钢板型材内残留大量的残余应力[2]。
因此，如何有效地控制切割过程中的残余应力，最大限度地减少切割加工后变形，是高碳钢板切割加工中的首要问题。
基于火焰的切割加工方式是有别于等离子切割的一种技术手段。
因为切割原理简单且容易实现，切割加工的成本较低，所以火焰切割是钢质板材切割的重要加工手段。
从切割原理上看，当火焰燃烧达到3000℃以上的温度时，就可以和纯氧气产生加速氧化现象[3]。
切口和切边处的变形主要产生于加速氧化瞬时高温所产生的不均匀受热。
该文从钢板切割的火焰加工原理出发，分析切割过程中的物理和力学特性，进而通过试验对可能产生的变形进行分析，从而确定影响变形的关键量，以便于加以控制。
1 钢板切割的火焰加工原理与一般的切割工艺相比，采用火焰加工完成的钢板切割不仅具有更高的效率，而且加工成本低、切割精度高，可以实现低碳环保的生产目标。
火焰切割的基本原理是采用丙烷等无污染的清洁型可燃气体，在切割线路上燃烧并对钢板切割部位进行加热；当丙烷燃烧时会释放大量的热，从而导致钢板局部位置的钢材达到燃点；此时，从侧向喷嘴儿配合喷出高纯度氧气，也可以导致钢材加速氧化；钢材燃烧不仅可以改变切割线路上的铁质材料属性，而且可以释放巨大的热量，加速钢材熔断；如果钢板的厚度不大，那么火焰加热可以在较短时间内完成钢材切割。
根据操作经验，对纯氧喷嘴儿进行控制，得到理想的切割口，提高切割后钢板型材的加工精度。
在上述加工过程中，丙烷燃烧有预热作用，当其达到第一波板材燃点时，剩余的板材燃点达到所需的热能，主要利用钢材和纯氧加速氧化自身所产生的热能。
12cr1mov钢板生产工艺及12cr1mov钢板切割
12cr1mov钢板生产工艺及12cr1mov钢板切割12Cr1MoV钢是一种优质的合金结构钢，具有高强度、耐热、耐腐蚀和耐磨损等优点，在航空航天、能源、化工等领域得到广泛应用。
本文将详细介绍12Cr1MoV钢板的生产工艺并探讨12Cr1MoV钢板的切割方法。
一、12Cr1MoV钢板的生产工艺12Cr1MoV钢板的生产过程一般包括以下几个主要步骤：1. 原料准备：首先需要准备12Cr1MoV钢板的原料，通常采用高品质的钢坯。
2. 钢坯加热：将钢坯放入加热炉中进行加热，使其达到适当的温度。
加热温度的选择需要根据具体的钢板厚度和生产要求来确定。
3. 精炼处理：经过加热后的钢坯需要进行精炼处理，以改善钢材的内部结构和性能。
常见的精炼处理方法包括真空脱气、电渣重熔等。
4. 热轧处理：在精炼处理后，将钢坯送入热轧机中进行热轧变形，使其逐渐成为所需的厚度和宽度的钢板。
热轧期间需要控制好温度和轧制力度，以确保钢板的质量。
5. 冷却处理：经过热轧后，钢板需要进行冷却处理，以稳定其组织结构和性能。
通常采用气体冷却或水冷却的方式来实现。
6. 标准化处理：对冷却后的钢板进行标准化处理，目的是进一步调整其组织和性能，增强其强度和韧性。
7. 锯切修边：最后，对标准化处理后的钢板进行锯切修边，使其满足客户的尺寸要求，并确保边缘的光滑度和平整度。
二、12Cr1MoV钢板的切割方法切割是对12Cr1MoV钢板进行加工的常见操作，在特定尺寸的钢板使用前，往往需要进行切割。
以下介绍几种常用的切割方法：1. 火焰切割：火焰切割是一种热切割方法，通过将氧气和燃气喷嘴喷射到工件上形成高温火焰，利用燃烧产生的高温将钢板局部区域加热至熔点，并辅助喷射氧气使其氧化、喷出，从而实现切割。
火焰切割切割速度较快，适用于中小型钢板的切割作业。
2. 等离子切割：等离子切割利用等离子弧产生的高热能将钢板加热至熔点或高温状态，再施加机械力将其切开。
等离子切割切割速度快，切割缝与其它方法相比较窄且平整，适用于高精度切割。
钢板数控切割效率及材料利用率研究

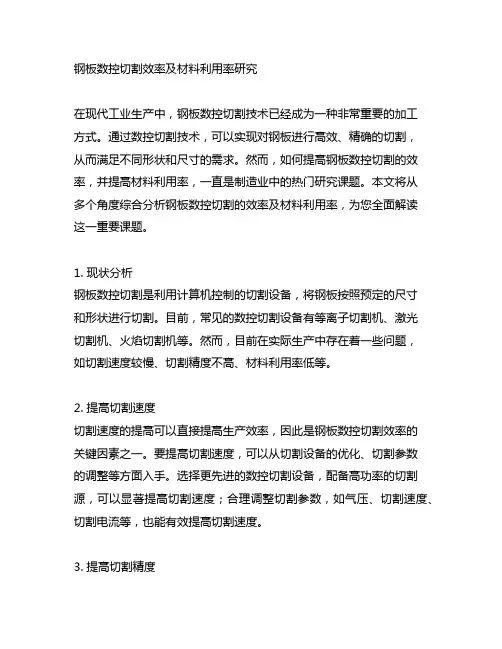

钢板数控切割效率及材料利用率研究在现代工业生产中，钢板数控切割技术已经成为一种非常重要的加工方式。
通过数控切割技术，可以实现对钢板进行高效、精确的切割，从而满足不同形状和尺寸的需求。
然而，如何提高钢板数控切割的效率，并提高材料利用率，一直是制造业中的热门研究课题。
本文将从多个角度综合分析钢板数控切割的效率及材料利用率，为您全面解读这一重要课题。
1. 现状分析钢板数控切割是利用计算机控制的切割设备，将钢板按照预定的尺寸和形状进行切割。
目前，常见的数控切割设备有等离子切割机、激光切割机、火焰切割机等。
然而，目前在实际生产中存在着一些问题，如切割速度较慢、切割精度不高、材料利用率低等。
2. 提高切割速度切割速度的提高可以直接提高生产效率，因此是钢板数控切割效率的关键因素之一。
要提高切割速度，可以从切割设备的优化、切割参数的调整等方面入手。
选择更先进的数控切割设备，配备高功率的切割源，可以显著提高切割速度；合理调整切割参数，如气压、切割速度、切割电流等，也能有效提高切割速度。
3. 提高切割精度切割精度是衡量数控切割质量的重要指标之一。
提高切割精度可以减少后续加工的工序，降低生产成本，提高生产效率。
要提高切割精度，需要优化切割路径、提高切割设备的稳定性、使用高精度的切割头等手段，以确保切割的精度和稳定性。
4. 提高材料利用率提高材料利用率是钢板数控切割效率的另一个重要方面。
在实际生产中，由于切割过程中会产生很多余料和废料，因此如何提高材料利用率成为了一个研究热点。
要提高材料利用率，可以通过优化排样算法、合理设计产品图样、提高切割设备的自动化程度等措施来实现。
总结回顾通过本文的分析，我们可以看出，提高钢板数控切割效率及材料利用率是一个综合性的课题，需要从切割速度、切割精度、材料利用率等多个方面入手进行研究。
只有综合考虑这些因素，才能够实现切割过程的高效、精确和节约。
未来，随着制造技术的不断发展，相信钢板数控切割技术将会得到进一步的完善和提高，为工业生产带来更大的效益。
激光切割机20mm钢板
激光切割机20mm钢板
激光切割技术是一种高效、精准的金属加工方法，其在不同厚度的钢板切割中表现出色。
本文重点探讨激光切割机在切割20mm厚的钢板时的应用和优势。
1. 激光切割技术简介
激光切割技术利用高能密集的激光束，在金属材料表面产生熔化、气化，从而实现高精度的切割。
激光切割机包括激光发生器、切割头、焦距调节装置等组成，能够实现各种材料的高速切割。
2. 切割20mm钢板的挑战
切割厚度达到20mm的钢板是一项挑战性任务，传统切割方式可能需要更长的时间和更大的功率。
而激光切割技术能够在短时间内完成高质量的切割，同时能够实现复杂形状的切割。
3. 激光切割机在切割20mm钢板中的优势
3.1 高精度
激光切割机能够实现高精度的切割，切口平整、无毛刺，适用于需求严格尺寸的工件制作。
3.2 快速切割
相比传统切割方式，激光切割机在切割20mm钢板时更快速，提高生产效率，节约成本。
3.3 热影响小
激光切割技术热影响区小，能够避免切口周围的变形和损伤，保证切口质量。
4. 应用领域
激光切割机在切割20mm钢板方面被广泛应用于航空航天、汽车制造、机械加工等领域，为工业生产提供了便利。
5. 结语
激光切割技术在20mm厚度钢板的切割中展现出其高效、精准的优势，为现代工业生产提供了重要支持。
随着激光技术不断进步，相信其在金属加工领域的应用会越来越广泛，为工业制造注入更大活力。
钢板切割方法有哪些
钢板切割方法有哪些钢板切割是工业生产中非常常见的一项操作，用于将钢板按照所需尺寸和形状切割成所需要的零件或构件。
钢板切割的方法有很多种，下面我将详细介绍其中的几种常见方法。
1. 火焰切割火焰切割是使用氧燃气和燃烧气体进行切割的一种方法。
该方法适用于较厚的钢板切割，可以切割不锈钢、碳钢和铝钢等材料。
火焰切割的主要原理是利用氧气和燃烧气体的高温氧化性来溶解金属，然后通过机械手或切割机床进行切割。
火焰切割具有成本低、速度快、适用范围广等优点，但精度相对较低。
2. 等离子切割等离子切割是利用高能量的等离子体束进行切割的一种方法。
等离子切割适用于各种材料的切割，包括钢板、不锈钢、铝材等。
等离子切割的主要原理是将气体加热至高温状态，形成等离子体束，利用高能量的等离子体束对材料进行切割。
等离子切割的优点是速度快、切割质量高、切割过程对材料影响小，但成本较高。
3. 激光切割激光切割是利用激光束进行切割的一种方法。
激光切割适用于各种材料的切割，包括钢板、不锈钢、铝材等。
激光切割的主要原理是通过高能量的激光束对材料进行加热并蒸发，然后通过气流将熔化的金属吹掉，从而实现切割。
激光切割具有速度快、精度高、切割质量好等优点，但设备成本较高。
4. 喷水切割喷水切割是利用高速喷射的水流对材料进行切割的一种方法。
喷水切割适用于各种材料的切割，包括钢板、石材、玻璃等。
喷水切割的主要原理是通过高压水流对材料进行冲击，形成切割面。
喷水切割的优点是对材料影响小、环保、切割质量好，但速度相对较慢。
5. 机械切割机械切割是利用机械刀具对钢板进行切割的一种方法。
机械切割适用于较薄的钢板切割，可以实现各种形状的切割。
机械切割的主要原理是通过机械刀具对钢板进行力学性切割。
机械切割的优点是成本低、适用于较复杂的形状切割，但切割速度相对较慢。
除了以上五种常见的钢板切割方法外，还有其他切割方法，如电火花切割、喷氧切割等。
每种切割方法都有其适用的场景，选择合适的切割方法可以提高工作效率和切割质量。
等离子切割6mm钢板参数
等离子切割6mm钢板参数摘要：1.等离子切割简介2.6mm钢板切割所需设备3.切割参数设置4.操作注意事项5.总结与建议正文：随着现代工业的发展，等离子切割技术在金属加工领域得到了广泛应用。
本文将为您介绍如何设置6mm钢板的等离子切割参数，以及操作过程中需要注意的事项。
一、等离子切割简介等离子切割是一种利用高速喷射的等离子弧将金属材料熔化并吹割成型的加工方法。
与传统的气割相比，等离子切割具有切割速度快、切口光滑、变形小等优点。
二、6mm钢板切割所需设备进行等离子切割前，需要准备以下设备：1.等离子切割机：根据切割厚度选择合适的切割机；2.割炬：选择适合切割厚度和材质的割炬；3.压缩空气：提供稳定的气流，帮助吹除熔融金属；4.切割电源：为等离子弧提供能量；5.切割气体：用于维持等离子弧的稳定燃烧。
三、切割参数设置1.切割电流：根据割炬类型和钢板厚度进行调整，一般取20-40A；2.切割电压：根据切割电流和割炬类型进行调整，一般取10-15V；3.切割速度：根据钢板厚度和切割电流进行调整，一般取1-3m/min；4.气体流量：根据割炬类型和切割速度进行调整，一般取0.5-1.5m/min；5.喷嘴高度：根据切割速度和钢板厚度进行调整，一般取1-2mm。
四、操作注意事项1.确保设备完好无损，定期检查和维护；2.佩戴防护设备，防止弧光伤害；3.切割前清理钢板表面油污、氧化皮等；4.切割过程中，观察切割效果，及时调整参数；5.避免长时间连续切割，以防设备过热。
五、总结与建议掌握合适的等离子切割参数和操作方法，能够提高切割效率和质量。
切割6mm钢板时，应根据实际情况调整切割参数，并注意操作过程中的安全与维护。
钢板切割切割方法
钢板切割切割方法
钢板切割可以使用多种方法，以下是常见的几种：
1. 火焰切割：将氧气和燃气（如乙炔或丙烷）混合，通过喷嘴进行燃烧，使钢板局部受热，然后用切割架上的切割割嘴将局部熔化，同时喷出高压氧气使熔池向前喷射，实现切割。
2. 等离子切割：使用专用的等离子切割机，通过将气体（如氮气、氦气或氧气）注入高压电极，产生并维持等离子态，使钢板局部受热，然后用切割架上的切割割嘴将局部熔化，同时喷出高压氧气使熔池向前喷射，实现切割。
3. 激光切割：使用高能激光束，通过在钢板表面聚焦形成高温区域，使钢板局部熔化或气化，以实现切割。
4. 水切割：使用高压水流（通常在40,000至60,000磅/平方英寸）对钢板进行切割。
水切割刀具通常使用钻石刃口或小孔喷嘴。
5. 干式锯床切割：使用钢质锯片在钢板上进行切割。
这种方式适用于较小的钢板，用于裁剪和切割小型金属组件。
