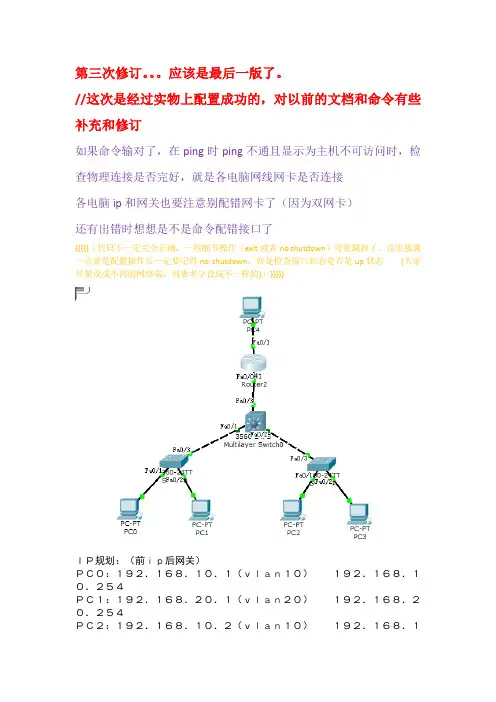

网络设计与集成综合实验设计方案
第三次修订。
应该是最后一版了。
//这次是经过实物上配置成功的，对以前的文档和命令有些补充和修订如果命令输对了，在ping时ping不通且显示为主机不可访问时，检查物理连接是否完好，就是各电脑网线网卡是否连接各电脑ip和网关也要注意别配错网卡了（因为双网卡）还有出错时想想是不是命令配错接口了{{{{{（代码不一定完全正确，一些细节操作（exit或者noshutdown）可能漏掉了，这里强调一点就是配置操作后一定要记得noshutdown，就是检查端口状态是否是up状态(大家尽量设成不同的网络端，列表名字设成不一样的)）}}}}}ＩＰ规划：（前ｉｐ后网关）ＰＣ０：１９２．１６８．１０．１（ｖｌａｎ１０）１９２．１６８．１０．２５４ＰＣ１：１９２．１６８．２０．１（ｖｌａｎ２０）１９２．１６８．２０．２５４ＰＣ２：１９２．１６８．１０．２（ｖｌａｎ１０）１９２．１６８．１０．２５４ＰＣ３：１９２．１６８．２０．２（ｖｌａｎ２０）１９２．１６８．２０．２５４ＰＣ４：１９２．１６８．４０．１（外网）１９２．１６８．４０．２二层交换机端口１和２：ＡＣＣＥＳＳ（ｖｌａｎ１０＼ｖｌａｎ２０）端口３：ＴＲＵＮＫ三层交换机端口１和２：ＴＲＵＮＫ模式三层端口３：ｎｏｓｗｉｔｃｈｐｏｒｔ（ｉｐ设为１９２．１６８．３０．１）路由器端口１：（ｉｐ：１９２．１６８．３０．２）路由器端口２：（ｉｐ：１９２．１６８．４０．２）命令行：(pc省略)二层：enableconfigure terminalvlan 10exitinterface fastethernet 0/1switchport port-security（switchport port-security violationshutdown）(这句最好不要，端口关闭了有些麻烦)//端口绑定MAC地址后更换电脑，但ip不变此时是ping不通的，加上括号里命令后会把端口关闭，就是插上网线，端口灯不亮。
课程实验报告(网络设备与集成)
《网络设备与集成》实验报告（1）实验名称：________________ 指导教师：___________ 完成日期：________________ 专业及班级：___________________________________ 姓 名：________________提示符 进入命令Switch> 开机直接进入Switch# enable Switch(config) config t 交换机配置 孙 力 2015-3-19 计算机科学与技术（网络工程方向）1201《网络设备与集成》实验报告（2）实验名称：________________ 指导教师：___________ 完成日期：________________专业及班级：___________________________________ 姓 名：________________ 用模拟器（Packet Tracer ）或真实设备搭建如下网络拓扑，并给相关设备配置，然后用相关的网络测试命令进行测试。
三、实验网络拓扑图 ）根据实验要求写出交换机的配置命令。
VLAN 配置 孙 力 2015-3-26 计算机科学与技术（网络工程方向）1201实验名称：________________ 指导教师：___________ 完成日期：________________ 专业及班级：___________________________________ 姓 名：________________ ）根据实验要求写出交换机的配置命令。
单臂路由配置 孙 力 2015-4-28计算机科学与技术（网络工程方向）1201 interface f0/5switchport access vlan 10 exitinterface f0/10实验名称：________________ 指导教师：___________ 完成日期：________________ 专业及班级：___________________________________ 姓 名：________________ 四、设备配置静态路由配置 孙 力 2015-5-21 计算机科学与技术（网络工程方向）1201实验名称：________________ 指导教师：___________ 完成日期：________________ 专业及班级：___________________________________ 姓 名：________________ ）根据实验要求写出路由器的配置命令。
网络系统集成实训课程设计
网络系统集成实训课程设计一、课程介绍网络系统集成实训课程是计算机网络专业中非常重要的一门实践性课程。
该课程旨在培养学生在网络系统集成实践中的应用能力，通过课程内容的学习，让学生掌握网络系统集成的相关知识与技能，提高学生的实践操作能力，为其未来的工作打下坚实的基础。
二、课程目标网络系统集成实训课程的主要目标是：1.掌握网络系统集成的相关基本知识，了解常见的系统集成技术；2.熟悉网络系统集成过程中的各个环节，在实际操作中掌握系统集成技能；3.能够独立完成小型网络系统的集成任务，并能够处理出现的相关问题；4.了解常见网络安全威胁以及网络安全防范技术，掌握基本的网络安全防范措施。
三、课程内容网络系统集成实训课程主要包括以下几个方面的内容：1. 网络系统集成1.系统集成的概念及其重要性；2.系统集成的过程和方法，包括需求分析、设计、实现、测试和维护等阶段；3.系统集成常见的技术和工具，包括网络基础设施、网络应用系统、网络配置管理等。
2. 网络安全1.网络安全的概念和重要性；2.网络安全的威胁类型和防范措施；3.网络安全相关的工具和技术，包括网络防火墙、入侵检测系统、漏洞扫描等。
3. 实践操作1.熟悉网络系统集成的基本操作，包括网络基础设施的安装、配置和管理等；2.学习网络应用系统的安装和配置；3.掌握网络安全相关工具的使用。
四、实验要求网络系统集成实训课程的实验是课程学习的重要环节之一。
学生需要独立完成小型网络系统集成项目，并在实践中掌握相关技能。
实验要求如下：1.编写实验报告，记录实验过程和结果；2.完成实验项目，满足项目需求，并解决可能出现的问题；3.按照实验要求及时提交实验结果。
五、课程评估网络系统集成实训课程评估包括理论知识考核和实践操作评估。
学生需要通过课程考核并完成实验评估才能顺利完成该课程。
评估方式如下：1.理论知识考核：闭卷考试，占课程总成绩的60%；2.实践操作评估：完成实验项目和实验报告，占课程总成绩的40%；六、总结网络系统集成实训课程是计算机网络专业中非常重要的一门实践性课程，是学生掌握网络系统集成相关知识和技能的重要途径。
网络系统集成与实践课程设计
网络系统集成与实践课程设计班级：111111姓名：1111111学号：11111111题目一熟悉常用的网络命令(如Ping、IPConfig等)，并通过上机测试进行试验结果解释。
1、IPConfig命令当使用IPConfig不带任何参数选项时，那么它为每个已经配置了的接口显示IP地址、子网掩码和缺省网关值。
试验结果：当使用all选项时，IPConfig能为DNS和WINS服务器显示它已经配置且所要使用的附加信息（如IP地址等），并显示内置于本地网卡中的物理地址（MAC）。
如果IP地址是从DHCP服务器租用的,IPConfig将显示DHCP服务器的IP地址和租用地址预计失效的日期。
试验结果：2、Arp命令Arp即地址解析协议，在常用的以太网或令牌LAN上，用于实现第三层到第二层地址的转换，并能够查看本地计算机或另一台计算机的Arp高速缓存中的当前内容。
Arp –a 或Arp –g用于查看高速缓存中的所有项目。
-a和-g参数的结果是一样的试验结果：3、Route命令路由是IP层的核心问题，路由表是TCP/IP协议栈所必须的核心数据结构,是IP选路的唯一依据,Route命令是操作，维护路由表的重要工具。
Route print 查看路由表试验结果：4、Ping命令源站点向目的站点发送ICMP request报文，目的主机收到后回ICMP repaly 报文，这样就验证了两个接点之间IP的可达性。
Ping 用来判断两个接点在网络层的连通性。
试验结果：题目二叙述路由协议的概念，理解常用网络设备的概念和工作方式。
路由协议通过在路由器之间共享路由信息来支持可路由协议。
路由信息在相邻路由器之间传递，确保所有路由器知道到其它路由器的路径。
总之，路由协议创建了路由表，描述了网络拓扑结构；路由协议与路由器协同工作，执行路由选择和数据包转发功能。
常用网络设备及其工作方式：计算机：典型的个人计算机就是个体用户所拥有的桌面计算机、工作站或笔记本电脑。
《网络系统集成综合实训》实训方案
《网络系统集成综合实训》实训方案实训一: 网络布线技术一、实训内容网络布线的安装二、实训目标1.掌握与网络布线有关的知识和技术。
2.让学生能够独立进行局域网的布线设计。
3.掌握常用网络测试命令的使用。
三、实训设施场地：校内计算机网络技术实训室设备：计算机1台/人工具：windows xp操作系统四、实训过程1.整体讲解基本理知识；2.演示操作方法，进行网上模拟；3.学生独立操作，完成从设计到布线的整个过程。
五、注意事项使用命令时，一定要在命令提示符里输入命令。
否则，运行的结果就会一闪而过，根本看不到结果。
实训二: 网络管理常用命令一、实训内容网络管理常用命令的应用二、实训目标1.掌握常用网络管理命令的常用参数的应用。
2.能够独立完成常见的网络故障测试。
三、实训设施场地：校内计算机网络技术实训室设备：计算机1台/人工具：windows xp操作系统四、实训过程1.集体讲解常用的网络管理命令；2.集体演示常用网络管理命令的应用；3.学生独立操作；4.有针对性的个别指导。
五、注意事项很多命令是在命令提示符下完成的，因此要特别注意命令的应用。
另外命令是英文的，其反馈信息也是英文的，因此要加强理解。
实训三: Ghost软件的应用一、实训内容Ghost软件的应用二、实训目标1.掌握软件Ghost的常用功能。
2.能运用Ghost软件进行操作系统的备份与恢复。
三、实训设施场地：校内计算机网络技术实训室设备：计算机1台/人工具：windows xp操作系统四、实训过程1.集体讲解Ghost的相关知识；2.集体演示Ghost的应用；3.学生独立操作；4.有针对性的个别指导。
五、注意事项Ghost的功能非常强大，要加强理解体会，认真操作。
要注意选项的选择，避免由于操作失误而造成备份或者恢复失败。
实训四: FTP服务器设置一、实训内容FTP服务器的配置和应用二、实训目标1.掌握软件FTP服务器的安装、运行及常用功能。
2.能应用FTP服务器上传、下载文件。

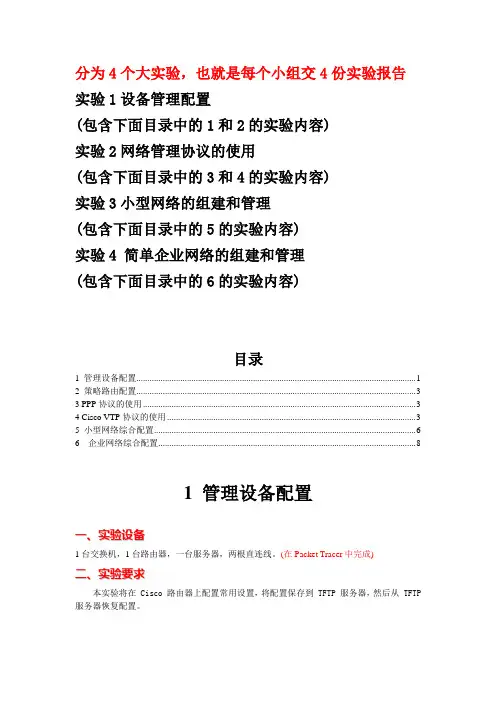

16级《网络工程与设计课程设计》实验指导书(2018-2019-2)
分为4个大实验，也就是每个小组交4份实验报告实验1设备管理配置(包含下面目录中的1和2的实验内容)实验2网络管理协议的使用(包含下面目录中的3和4的实验内容)实验3小型网络的组建和管理(包含下面目录中的5的实验内容)实验4 简单企业网络的组建和管理(包含下面目录中的6的实验内容)目录1 管理设备配置 (1)2 策略路由配置 (3)3 PPP协议的使用 (3)4 Cisco VTP协议的使用 (3)5 小型网络综合配置 (6)6 企业网络综合配置 (8)1 管理设备配置一、实验设备1台交换机，1台路由器，一台服务器，两根直连线。
(在Packet Tracer中完成)二、实验要求本实验将在 Cisco 路由器上配置常用设置，将配置保存到 TFTP 服务器，然后从 TFTP 服务器恢复配置。
地址表：Router1 fa0/0 192.168.1.1 255.255.255.0Server-PT fa 192.168.1.2 255.255.255.0三、实验步骤步骤 1：配置 ROUTER1的端口fa0/0的IP地址步骤 2：配置 TFTP 服务器的IP地址IP 地址：192.168.1.2子网掩码：255.255.255.0默认网关：192.168.1.1步骤 3：验证连通性从 ROUTER1 Ping TFTP 服务器，看它们是否能正常通信。
步骤 4：备份启动配置到 TFTP 服务器在 ROUTER1 上使用 copy running-config tftp 命令。
输入 TFTP IP 地址作为远程主机的地址；保留所有其它问题为默认值（按 Enter）步骤 5：验证步骤 4成功。
单击 TFTP 服务器。
接着单击 Config（配置）选项卡。
然后单击 TFTP 选项卡。
确认列出了 ROUTER-confg 文件（应位于列表底部）步骤 6：把步骤 4备份的配置文件恢复到路由器的startup-config 中在 ROUTER1 上使用 copy tftp startup-config命令。
《网络工程设计与系统集成(第3版)》课程教案
（1）网络通信支持平台。
（2）网络通信平台。
（3）网络资源硬件平台。
（4）网络操作系统。
（5）网络应用系统。
（6）网络系统安全。
（7）网络系统管理。
一般来说，一个网络协议由三个要素构成：语法、语义和时序。
计算机网络层次结构模型及各层协议的集合称为计算机网络体系结构（ComputerNetwork Architecture，CNA）。
教学重点
1.了解系统集成的发展和层面，理解网络工程设计和系统集成的概念，掌握网络系统结构与协议的基本知识，会使用OSI与TCP/IP对比，分析实际网络体系结构。
2.熟悉IPv4地址结构，掌握IPv4子网地址划分与地址分配方法。理解域名解析系统的功能及工作过程。了解网络工程需求分析方法和步骤，以及网络工程设计方法。理解域名系统表示与域名解析方法。
二、新课教学大纲
1.1网络设计与系统集成概述
1.1.1网络工程设计的概念
1.1.2网络系统集成的定义
1.1.3网络系统集成的发展
1.1.4网络系统集成的层面
1.1.5系统集成体系框架
1.2网络体系结构与协议
1.2.1网络协议与结构
1.2.2 OSI参考模型
1.2.3 TCP/IP体系结构
1.2.4网络拓扑结构
网络系统集成是按照网络工程的需求及组织逻辑，采用相关技术和策略，将网络设备（交换机、路由器、服务器）和网络软件（操作系统、应用系统）系统性地组合成整体的过程。
网络系统集成主要朝着互连和高速的方向发展。无处不在、无所不能。
网络系统集成是一门综合学科，涉及系统论、控制论、管理学、计算机技术、网络技术、数据库技术、软件工程等领域。系统集成是按照网络工程最优设计、最优实施、最优管理的思想，将网络设备（交换机、路由器、服务器）和网络软件（操作系统、应用系统）系统性地组合成整体的过程。
网络系统集成与综合布线实验指导书
文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持. 网络系统集成与综合布线实验（训）指导书陈晓范编西安思源学院电子信息工程分院说明《网络系统集成与综合布线实验指导书》是与《网络系统集成与综合布线》理论教学相配套的实验教材，培养学生在网络系统集成领域的实践方法和技能，学会综合运用理论知识解决实际问题的能力。
通过实践环节，使学生具备设计、施工、检验、维护综合布线的技能和相关理论知识，针对智能大厦、小区、企业网络、工控网络、智能网络的布线项目进行专业的设计、施工、监理、检验和维护。
实验教学内容可以根据教学具体情况进行合理调整。
目录实验一网络工程项目需求分析................................................................... 错误!未定义书签。
实验二绘制教学楼的网络布线拓扑结构图............................................... 错误!未定义书签。
实验三VLAN配置与管理............................................................................ 错误!未定义书签。
实验四Windows Server 2003网络服务配置............................................... 错误!未定义书签。
实验五使用IIS配置Web和FTP服务器 .................................................. 错误!未定义书签。
实验六交换机基本配置............................................................................... 错误!未定义书签。
实验七Windows Server 2003磁盘管理 ...................................................... 错误!未定义书签。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
网络工程专业适用网络设计与集成实验教案及指导书（备课笔记）信息工程学院计算机工程系目录实验一RJ45 水晶头端接和跳线制作及测试实验 (3)一、实验目的 (3)二、实验要求 (3)三、实验设备、材料和工具 (3)四、实验内容与步骤 (3)五、实验报告要求 (5)实验二网络模块原理端接实验 (7)一、实验目的 (7)二、实验要求 (7)三、实验设备、材料和工具 (7)四、实验内容与步骤 (7)五、实验报告要求 (8)实验三交换机：配置Access、Trunk、Hybrid端口 (10)一、实验目的 (10)二、实验设备与仪器 (10)三、实验软件 (10)四、实验材料 (10)五、实验网络拓扑 (10)六、实验内容 (10)七、背景知识 (13)实验四RIP路由协议 (15)一、实验目的 (15)二、实验设备与仪器 (15)三、实验软件 (15)四、实验材料 (15)五、实验网络拓扑 (15)六、实验内容 (15)七、背景知识 (16)网络设计与集成课程实验教案(首页)综合布线系统课程教案（课时单元备课）西实验一 RJ45 水晶头端接和跳线制作及测试实验一、实验目的1. 掌握 RJ45 水晶头和网络跳线的制作方法和技巧。
2. 掌握网络线的色谱、剥线方法、预留长度和压接顺序。
3. 掌握各种RJ45水晶头和网络跳线的测试方法。
4. 掌握网络线压接常用工具和操作技巧。
二、实验要求1. 完成网络线的两端剥线，不允许损伤线缆铜芯，长度合适。
2. 完成 1 根网络跳线制作实验，共计压接 2个 RJ45 水晶头。
3. 要求压接方法正确，每次压接成功，压接线序检测正确，正确率 100%。
4. 2 人一组，2 课时完成。
三、实验设备、材料和工具1. 网络配线实验装置。
2. 实验材料包 1 个。
RJ45 水晶头2 个，500mm 网线 1 根。
3. 剥线器 1 把，压线钳 1 把，钢卷尺 1 个。
四、实验内容与步骤 第一步：剥开双绞线外绝缘护套首先剪裁掉端头破损的双绞线，使用专门的剥线剪或者压线钳沿双绞线外皮旋转一圈，剥 去约 30 毫米的外绝缘护套。
如图 1-1 和 1-2 所示。
特别注意不能损伤 8 根线芯的绝缘层，更不能损伤任何一根铜线芯。
图 1-1 剥开双绞线外绝缘护套图 图 1-2 抽取双绞线外绝缘护套图 第二步：拆开 4 对双绞线将端头已经抽去外皮的双绞线按照对应颜色拆开成为 4 对单绞线。
拆开 4 对单绞线时，必须按照绞绕顺序慢慢拆开，同时保护 2 根单绞线不被拆开和保持比较大的曲率半径，图 1-3 所 示正确的操作结果。
不允许硬拆线对或者强行拆散，形成比较小的曲率半径，图 1-4 表示右手 已经将一对绞线硬折成很小的曲率半径。
图 1-3拆开4对双绞线正确结果图 1-4一对绞线硬折成很小曲率半径第三步：拆开单绞线将 4 对单绞线分别拆开。
注意RJ45 水晶头制作和模块压接线时线对拆开方式和长度不同。
RJ45水晶头制作时注意，双绞线的接头处拆开线段的长度不应超过20毫米，压接好水晶头后拆开线芯长度必须小于14 毫米，过长会引起较大的近端串扰。
模块压接时，双绞线压接处拆开线段长度应该尽量短，能够满足压接就可以了，不能为了压接方便拆开线芯很长，过长会引起较大的近端串扰。
第四步：拆开单绞线和8 芯线排好线序把 4 对单绞线分别拆开，同时将每根线轻轻捋直，按照568B 线序水平排好，在排线过程中注意从线端开始，至少10mm 导线之间不应有交叉或者重叠。
568B 线序为白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。
如图1-5 所示。
图 1-5 8 芯线排好线序图 1-6 剪齐线端第五步：剪齐线端把整理好线序的8根线端头一次剪掉，留14 毫米长度。
如图1-6所示。
图 1-7 插入 RJ45 水晶头第六步：水晶头摆放位置，图中有塑料弹簧片的一面向上，有凹槽的一面朝下，插入RJ45 水晶头和压接，把水晶头刀片一面朝自己，将白橙线对准第一个刀片插入8 芯双绞线，每芯线必须对准一个刀片，插入RJ45 水晶头内，保持线序正确，而且一定要插到底。
然后放入压线钳对应的刀口中，用力一次压紧。
如图1-7 和图1-8 所示。
重复第一步到第五步，完成另一端水晶头制作，这样就完成了一根网络跳线了。
图 1-8 压接后 RJ45 水晶头图1-9跳线测试第七步：网络跳线测试。
把跳线两端RJ45 头分别插入测试仪上下对应的插口中，观察测试仪指示灯闪烁顺序，如图1-9 所示。
568B 线序为白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。
如果跳线线序和压接正确时，上下对应的8 组指示灯会按照1-1，2-2，3-3，4-4，5-5，6-6，7-7，8-8 顺序轮流重复闪烁。
如果有一芯或者多芯没有压接到位时，对应的指示灯不亮。
如果有一芯或者多芯线序错误时，对应的指示灯将显示错误的线序。
五、实验报告要求1. 写出网络线8 芯色谱和568B 端接线顺序。
568A：白绿| 绿| 白橙| 蓝| 白蓝| 橙| 白棕| 棕(从左到右引针号:1—8)568B，是568A的1、3和2、6线交叉得到（网线测试仪指示灯亮灯是一端显示1另一端显示3，一端显示2另一端显示6）：568B：白橙| 橙| 白绿| 蓝| 白蓝| 绿| 白棕| 棕网络设计与集成课程教案（课时单元备课）实验二网络模块原理端接实验一、实验目的1. 掌握网线的色谱、剥线方法、预留长度和压接顺序。
2. 掌握通信配线架模块的端接原理和方法，常见端接故障的排除。
3. 掌握常用工具和操作技巧。
二、实验要求1. 完成6根网线的两端剥线，不允许损伤线缆铜芯，长度合适。
2. 完成6根网线的两端端接，共端接96芯线，端接正确率100%。
3. 排除端接中出现的开路、短路、跨接、反接等常见故障。
4. 2人一组，2课时完成。
三、实验设备、材料和工具1. 网络配线实验装置，如图1-1。
图1-1网络配线实验装置2. 实验材料包1个。
内装长度500毫米的网线6根。
3. 剥线器1把，打线钳1把，钢卷尺1个。
四、实验内容与步骤第一步：实验材料和工具准备：取出网线。
第二步：剥开外绝缘护套利用剥线器将双绞线一端剥去外绝缘护套2cm，在剥护套过程中不能对线芯的绝缘层或者线芯造成损伤或者破坏。
第三步：拆开4对双绞线，按照对应颜色拆开4对单绞线，拆开4对单绞线时，必须按照绞绕顺序慢慢拆开，同时保护2根单绞线不被拆开和保持比较大的曲率半径，不能强行拆散或者硬折线对，造成比较小的曲率半径。
第四步：拆开单绞线将4对单绞线分别拆开。
第五步：打开网络压接线实验仪电源。
第六步：按照线序放入端接口并且端接。
首先将网线一端的 8 根线放入实验仪下边对应接线口，然后逐一压接到连接块的刀口中，实现电气连接。
端接顺序按照 568B 从左到右依次为“白橙、橙、白绿、蓝、白蓝、绿、白棕、棕”。
第七步：另一端端接重复第六步程序，将网线另一端 8 芯线逐一压接到实验仪上边对应的连接块刀口中，实现电气连接。
如图 1-2 所示。
图 1-2 电气连接第八步：故障模拟和排除在端接每根线时，注意观察对应的指示灯，如果端接正确时，对应的指示灯直观显示，如果出现错误时对应的指示灯也会立即显示，及时排除端接过程中出现的故障。
也可以人为模拟故障。
第九步：重复以上操作，完成全部 6 根网线的端接。
在压接过程中，必须仔细观察对应的指示灯，如果压接完线芯，对应指示灯不亮时，说明上下两排中，有 1 芯线没有压接好，必须重复压接，直到指示灯亮。
压接完线芯，对应指示灯不亮，而有错位的指示灯亮时，表明上下两排中，有 1 芯线序压错位，必须拆除错位的线芯，重复在正确位置压接，直到对应的指示灯亮。
如图1-3 所示。
图 1-3 指示灯五、实验报告要求写出网络线 8 芯色谱和 568B 端接线顺序。
网络设计与集成课程教案（课时单元备课）实验三交换机：配置Access、Trunk、Hybrid端口一、实验目的1. 理解交换机VLAN的基本概念；2. 掌握交换机acces/trunk/hybrid链路端口的配置方法。
二、实验设备与仪器PC机台/人。
三、实验软件1. Windows xp/7/8.1/10；2. 华为模拟器eNSP。
四、实验材料无。
五、实验网络拓扑网络拓扑如图3-1所示。
图3-1 Vlan实验网络拓扑图六、实验内容实验需要的基本命令1. 保存配置：用户视图：save2.清除配置用户视图reset saved-configuration重启显示交换机转发表（MAC地址表），需要ping才有数据，因为是动态生成display mac-address#显示Vlan交换机的Vlan信息，由查看默认Vlan可知，pvid=1display vlan1、实验任务1 配置Access链路端口#access口仅连接PC机，分别在sw1和sw2上创建VLAN2,并将PC1,PC2和PC3 #按端口划分到VLAN10#sw1操作system-viewsysname sw1#创建vlan 10 20 和30vlan batch 10 20 30#将Ethernet0/0/1加入vlan10interface Ethernet0/0/1#配置端口为access类型port link-type accessport default vlan 10#显示当前端口状态display this#显示交换机vlan信息display vlan#显示交换机vlan 10信息display vlan 10#配置sw1的e0/0/2口：同sw1#配置sw2的e0/0/1口：同sw1#测试连通性Ping命令：PC1到PC2:通PC1到PC3:不通PC1到PC4:不通PC1到PC5:不通#显示交换机转发表（MAC地址表）#需要ping才有数据display mac-address2、实验任务2 配置Trunk链路端#Trunk端口常用于交换机之间的连接。
上面的实验，虽然PC1和PC4属于同一个Vlan，但因为2台交换机之间没有配置Trunk链路端口，它们不能通信。
所以，配置trunk口如下：#配置SW1interface Ethernet0/0/22#配置Ethernet0/0/22 为trunkport link-type trunk#允许trunk通过所有vlanport trunk allow-pass vlan alldisplay this或display port vlan#配置SW2的e0/0/22口：同sw1。
注意：本端端口和对端端口的缺省VLAN ID(端口的PVID)要保持一致。
#测试连通性Ping命令：#测试连通性Ping命令：PC1到PC2:通PC1到PC4:通PC1到PC4:不通PC1到PC5:不通#显示交换机转发表（MAC地址表），#需要ping才有数据display mac-addressdisplay port vlan#查看端口状态3、实验任务3 配置Hybrid链路端口（注意：不同vlan的IP地址网段应相同）（1）交换机之间为trunk链路#配置sw1interface Ethernet0/0/3#先删除端口原有配置undo port default vlanport link-type hybrid #设置为hybrid口#配置能通过哪些vlan且数据出端口时去掉哪#些vlan标签，即接主机时删除哪些标签port hybrid untagged vlan 10 20 30#入端口时打上标签,即主机属于的vlanport hybrid pvid vlan 20#配置sw2的e0/0/2口：同sw1,设置pvid=30#测试连通性Ping命令：PC1到PC3:不通PC1到PC5:不通PC3到PC5:通（2）交换机之间端口配置为hybrid链路#trunk不能直接改为hybrid,要先改为access,#才能改为hybirdSW1配置：#删除trunk配置interface Ethernet0/0/22undo port trunk allow-pass vlan 10 20 30undo port link-type#将端口改为hybridport link-type hybrid#配置能通过哪些vlan且数据出端口时去同trunkport hybrid tagged vlan 10 20 30#配置sw2e0/0/22口：同sw1#测试连通性Ping命令：PC1到PC3:不通PC1到PC5:不通PC3到PC5:通#注意配置PC3和PC5在不同网段，将PC5的IPA改为#192.168.30.5#测试连通性PC3到PC5:不通#原因：IP网段不同，需要3层路由表才可通信七、背景知识1. 交换原理Vlan帧进入交换机，首先检查站表，决定从交换机器哪个端口转发出去，当Vlan帧到达转发端口后，还要检查Vlan帧的vid是否等该端口的pvid，若相等才转发出去，不相等，则丢弃。
