【CN209811497U】一种新型分块式定子铁芯拼圆焊接机【专利】

合集下载

一种定子铁芯冲压、检测、焊接一体化生产设备[发明专利]

专利名称：一种定子铁芯冲压、检测、焊接一体化生产设备专利类型：发明专利
发明人：张启华,江志刚
申请号：CN202010857780.7
申请日：20200824
公开号：CN112104170A
公开日：
20201218
专利内容由知识产权出版社提供
摘要：本发明提出一种定子铁芯冲压、检测、焊接一体化生产设备，包括放料机构、送料机构、冲压机构、出料机构、油压机、检测机构和收料机构，用于冲压的板卷材料安装在放料机构的转动头上，由送料机构将板材输送入冲压机构中进行冲压成型；再由出料机构将冲压件输送至油压机中压实压低，最后输送至检测机构中检测高度是否达标，高度不达标的冲压件直接被气缸推出，合格的冲压件输入至插铜线机构中自动插入铜线，再由焊接机构进行铜线的焊接，一体化成产，生产效率高，质量好。

申请人：广东兆力电机有限公司
地址：528400 广东省中山市阜沙镇振联路32号第二层
国籍：CN
代理机构：中山市科企联知识产权代理事务所(普通合伙)
代理人：杨立铭
更多信息请下载全文后查看。

【CN209545391U】一种用于分块式定子铁芯的绕线拼圆装置【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920402825.4(22)申请日 2019.03.28(73)专利权人杭州直尚智能设备有限公司地址 311113 浙江省杭州市余杭区良渚街道七贤桥村（8幢）1楼南侧101室(72)发明人应建光　贾毅　(51)Int.Cl.H02K 15/02(2006.01)(54)实用新型名称一种用于分块式定子铁芯的绕线拼圆装置(57)摘要本实用新型公开了一种用于分块式定子铁芯的绕线拼圆装置，包括挡边、定子、定子固定块和轴心，定子固定块为多个，定子固定块之间通过轴心连接，定子固定在定子固定块上，所述挡边设置在定子固定块的两端，定子固定块通过挡边固定在绕线设备上，绕线结束后，可将定子固定块进行弯曲、收拢，使得定子固定块上的定子拼圆并形成一个整体，这种一体式设计，减少了绕线到拼圆的转换环节，大大提高了工作效率。

权利要求书1页说明书2页附图4页CN 209545391 U 2019.10.25C N 209545391U权　利　要　求　书1/1页CN 209545391 U1.一种用于分块式定子铁芯的绕线拼圆装置，其特征在于：包括挡边、定子、定子固定块、轴心和绕线设备，所述定子固定块为多个，定子固定块之间通过轴心连接，定子固定在定子固定块上，所述挡边为两块，两块挡边分别设置在定子固定块的两端，挡边的下端固定在绕线设备上，所述挡边上设有多过个弧形凹槽，定子固定块上设有贯穿孔，贯穿孔中设有销钉，销钉穿过弧形凹槽和贯穿孔将定子固定块固定在挡边上。

2.根据权利要求1所述的一种用于分块式定子铁芯的绕线拼圆装置，其特征在于：所述定子与定子固定块连接的一侧设有一个梯形凹槽，所述定子固定块与定子连接的一侧设有与梯形凹槽相配合的梯形结构块，梯形结构块与定子固定块之间为整体结构。

2。

一种集中绕组的分块式电机定子铁芯装配焊接工装[发明专利]

专利名称：一种集中绕组的分块式电机定子铁芯装配焊接工装专利类型：发明专利
发明人：王增元,王长江
申请号：CN201911351915.6
申请日：20191225
公开号：CN110829756A
公开日：
20200221
专利内容由知识产权出版社提供
摘要：本发明公开了一种集中绕组的分块式电机定子铁芯装配焊接工装，包括成型抱箍、铁芯内圆定位芯棒和分块定子铁芯，所述成型抱箍上设置有定位凸台，所述成型抱箍的侧部开设有铁芯焊接槽，所述成型抱箍的侧部设置有两组锁紧板，所述分块定子铁芯上开设有分块定子铁芯自扣槽，所述铁芯内圆定位芯棒上开设有端部绕组放置凹槽，所述铁芯内圆定位芯棒上设置有第一铁芯外径控制法兰台，所述铁芯内圆定位芯棒上设置有抱箍端部定位台。

本发明可以不需要压装设备和工装，即可对定子铁芯锁紧，效率大大提高，而且对铁芯上的绕组没有磕碰、绝缘损害的风险，保证铁芯装配焊接质量，大大提高了定子铁芯焊接的成品率。

申请人：江西麦克斯韦科技有限公司
地址：334000 江西省上饶市经济技术开发区合口片区
国籍：CN
更多信息请下载全文后查看。

分段式定子铁芯[实用新型专利]

专利名称：分段式定子铁芯专利类型：实用新型专利
发明人：梁玉芳
申请号：CN201120199727.9申请日：20110614
公开号：CN202111540U
公开日：
20120111
专利内容由知识产权出版社提供
摘要：一种分段式定子铁芯。

其是由多片铁芯片组成；所述的铁芯片为四分之一圆环状薄片，每片铁芯片的内侧圆弧边上向内凹陷而形成有多个齿槽，四片铁芯片为一组构成一圆环，然后多组圆环叠置在一起，并且相邻圆环上的接缝交错设置。

所述的齿槽呈梯形。

所述的每片铁芯片上的齿槽均匀设置。

本实用新型提供的分段式定子铁芯是利用四片铁芯片拼成一圆环，然后以圆环上缝隙交错设置的方式而将多片圆环叠置成定子铁芯，因此在加工铁芯片时可将其排成一列进行冲压，这样就能够大幅度减少铁芯片之间的废料，从而提高原材料的利用率和降低生产成本，因此可提高产品的竞争力。

申请人：天津市津郊电机配件有限公司
地址：301804 天津市宝坻区八门城镇经济小区
国籍：CN
代理机构：天津才智专利商标代理有限公司
代理人：庞学欣
更多信息请下载全文后查看。

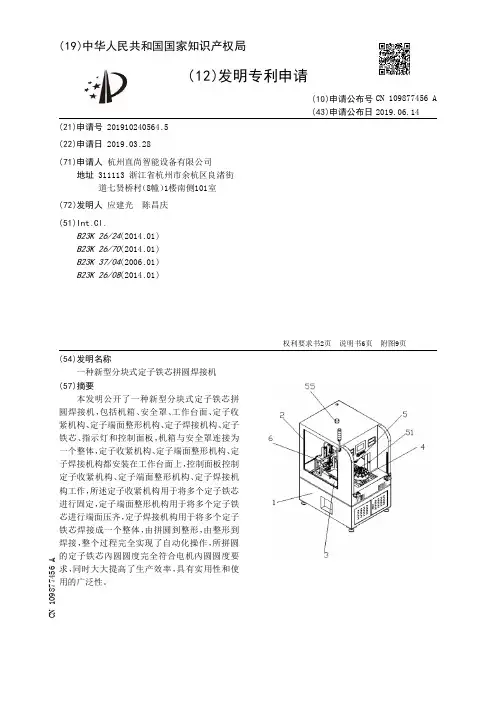

【CN109877456A】一种新型分块式定子铁芯拼圆焊接机【专利】

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910240564.5(22)申请日 2019.03.28(71)申请人杭州直尚智能设备有限公司地址 311113 浙江省杭州市余杭区良渚街道七贤桥村（8幢）1楼南侧101室(72)发明人应建光　陈昌庆　(51)Int.Cl.B23K 26/24(2014.01)B23K 26/70(2014.01)B23K 37/04(2006.01)B23K 26/08(2014.01)(54)发明名称一种新型分块式定子铁芯拼圆焊接机(57)摘要本发明公开了一种新型分块式定子铁芯拼圆焊接机，包括机箱、安全罩、工作台面、定子收紧机构、定子端面整形机构、定子焊接机构、定子铁芯、指示灯和控制面板，机箱与安全罩连接为一个整体，定子收紧机构、定子端面整形机构、定子焊接机构都安装在工作台面上，控制面板控制定子收紧机构、定子端面整形机构、定子焊接机构工作，所述定子收紧机构用于将多个定子铁芯进行固定，定子端面整形机构用于将多个定子铁芯进行端面压齐，定子焊接机构用于将多个定子铁芯焊接成一个整体，由拼圆到整形，由整形到焊接，整个过程完全实现了自动化操作，所拼圆的定子铁芯內圆圆度完全符合电机內圆圆度要求，同时大大提高了生产效率，具有实用性和使用的广泛性。

权利要求书2页说明书6页附图9页CN 109877456 A 2019.06.14C N 109877456A权　利　要　求　书1/2页CN 109877456 A1.一种新型分块式定子铁芯拼圆焊接机，其特征在于：包括机箱、安全罩、工作台面、定子收紧机构、定子端面整形机构、定子焊接机构、定子铁芯、指示灯和控制面板，工作台面设置在机箱上，机箱与安全罩连接为一个整体，定子收紧机构、定子端面整形机构、定子焊接机构都安装在工作台面上，控制面板控制定子收紧机构、定子端面整形机构、定子焊接机构工作，控制面板的两侧设有焊接CCD窗口，所述定子收紧机构用于将多个定子铁芯进行固定，定子端面整形机构用于将多个定子铁芯进行端面压齐，定子焊接机构用于将多个定子铁芯焊接成一个整体，所述工作台面上设有光电传感器，所述定子收紧机构的两侧设有红外线传感器，红外线传感器安装在安全罩上，所述安全罩的内部安装有一个烟雾处理罩。

一种定子铁芯焊接工装[实用新型专利]

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201922446027.4(22)申请日 2019.12.30(73)专利权人精进电动科技（正定）有限公司地址 050800 河北省石家庄市正定高新技术产业开发区南区崇因路29号(72)发明人徐浩　夏成均　(51)Int.Cl.B23K 37/04(2006.01)H02K 15/02(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种定子铁芯焊接工装(57)摘要本实用新型提供的一种定子铁芯焊接工装，包括圆形底板以及设置在圆形底板上的涨紧组件，涨紧组件上套设有定子铁芯；涨紧组件包括多个沿圆形底板的圆周方向间隔设置的涨紧件以及用于驱动涨紧件沿圆形底板的径向移动的驱动件；本实施例通过驱动件带动涨紧件沿圆形底板的径向向外运动时，使得涨紧组件的外径变大，进而使每个涨紧件的外表面与定子铁芯的内表面贴合，实现对定子铁芯的固定，便于对定子铁芯进行焊接工序；当驱动件带动涨紧件沿圆形底板的径向向内运动时，使得涨紧组件的外径变小，以实现涨紧件与定子铁芯的分离，涨紧件与定子铁芯之间的间隙变大，可以方便工作人员快速地将定子铁芯从焊接工装上取下，提高了工作效率。

权利要求书2页说明书4页附图2页CN 211305376 U 2020.08.21C N 211305376U1.一种定子铁芯焊接工装，其特征在于，包括圆形底板以及设置在所述圆形底板上的涨紧组件，所述涨紧组件上套设有定子铁芯；所述涨紧组件包括多个沿所述圆形底板的圆周方向间隔设置的涨紧件以及用于驱动所述涨紧件沿所述圆形底板的径向移动的驱动件；当所述驱动件带动所述涨紧件沿所述圆形底板的径向向外运动时，每个所述涨紧件的外表面与所述定子铁芯的内表面贴合；所述驱动件带动所述涨紧件沿所述圆形底板的径向向内运动时，以实现涨紧件与所述定子铁芯的分离。

一种拼块式绕组定子铁芯整形工装[实用新型专利]

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201922071157.4(22)申请日 2019.11.27(73)专利权人天津德科汽车部件有限公司地址 300356 天津市津南区八里台镇科达一路4号(72)发明人刘敬波　王伟强　(51)Int.Cl.H02K 15/00(2006.01)H02K 15/08(2006.01)(54)实用新型名称一种拼块式绕组定子铁芯整形工装(57)摘要本实用新型涉及一种拼块式绕组定子铁芯整形工装，包括底板、定位块、前挡块、线头调节块、固定气缸组件、整形气缸组I组件、整形气缸组II组件和整形气缸组III组件，所述定位块包含凹槽，所述凹槽中间设置有定位凸条，所述前挡块位于定位块前侧，所述线头调节块位于定位块后侧，所述固定气缸组件位于定位块上侧，所述整形气缸组I组件位于定位块右上侧和左上侧，所述整形气缸组II组件位于线头调节块的上方，所述整形气缸组III组件位于线头调节块的左右两侧。

通过使用本实用新型所述的拼块式绕组定子铁芯整形工装，可以提高拼块式绕组定子铁芯整形的效率。

权利要求书1页说明书3页附图2页CN 211183731 U 2020.08.04C N 211183731U1.一种拼块式绕组定子铁芯整形工装，其特征在于：所述的拼块式绕组定子铁芯整形工装包括底板、支撑块、线头调节块、固定气缸组件、整形气缸组I组件、整形气缸组II组件和整形气缸组III组件，所述的支撑块固定在底板轴向中间，所述的线头调节块位于底板轴向中间支撑块的后侧，所述的固定气缸组件位于支撑块的正上方，所述的整形气缸组I组件位于支撑块的左右两侧，与水平方向夹角为θ，所述的整形气缸组II组件位于线头调节块的上方，所述的整形气缸组III组件位于线头调节块的左右两侧。

2.如权利要求1所述的拼块式绕组定子铁芯整形工装，其特征在于：所述的支撑块包括定位块和前挡块，所述的定位块上表面有一段凹槽，在凹槽的左右两端分别有用于贴合拼块式绕组定子铁芯大圆弧面的一段圆弧斜面，在凹槽中间有用于定位拼块式绕组定子铁芯的定位凸条。

一种定子铁芯[实用新型专利]

专利名称：一种定子铁芯
专利类型：实用新型专利
发明人：吴海鹰,薛佳运
申请号：CN202020651316.8申请日：20200426
公开号：CN211655849U
公开日：
20201009
专利内容由知识产权出版社提供
摘要：本实用新型公开一种定子铁芯，涉及定子结构技术领域，包括多个铁芯、支撑架、固定套和槽楔；多个铁芯设于支撑架上，固定套设于支撑架外侧，槽楔将多个铁芯固定于支撑架与固定套之间。

解决了铁芯拼装成整圆铁芯的结构固定问题，可将集中绕组的线圈绕制在铁芯上，既方便自动绕线提高生产效率，又使导体在铁芯槽内排列整齐从而大幅提高槽满率；本实用新型中的定子铁芯能避免定子铁芯在应用过程中因承受转子上的永磁体产生轴向磁拉力，导致部分硅钢片层产生轴向位移，防止定子铁芯产生分层；笼型固定结构有利于电机功率等级提升；定子铁芯与支架辐射筋紧密配合并且内外都有套筒，增大了定子铁芯的散热面积，结合导热胶的灌封处理，从而有利于散热。

申请人：仪坤动力科技(上海)有限公司
地址：201906 上海市宝山区富联三路99号7幢
国籍：CN
代理机构：北京高沃律师事务所
代理人：张德才
更多信息请下载全文后查看。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920402879.0
(22)申请日 2019.03.28
(73)专利权人杭州直尚智能设备有限公司
地址 311113 浙江省杭州市余杭区良渚街
道七贤桥村（8幢）1楼南侧101室
(72)发明人应建光　陈昌庆　
(51)Int.Cl.
B23K 26/70(2014.01)
B23K 26/24(2014.01)
B23K 37/053(2006.01)
(ESM)同样的发明创造已同日申请发明专利
(54)实用新型名称
一种新型分块式定子铁芯拼圆焊接机
(57)摘要
本实用新型公开了一种新型分块式定子铁
芯拼圆焊接机，包括机箱、安全罩、工作台面、定
子收紧机构、定子端面整形机构、定子焊接机构、
定子铁芯、指示灯和控制面板，机箱与安全罩连
接为一个整体，定子收紧机构、定子端面整形机
构、定子焊接机构都安装在工作台面上，控制面
板控制定子收紧机构、定子端面整形机构、定子
焊接机构工作，所述定子收紧机构用于将多个定
子铁芯进行固定，定子端面整形机构用于将多个
定子铁芯进行端面压齐，定子焊接机构用于将多
个定子铁芯焊接成一个整体，由拼圆到整形，由
整形到焊接，整个过程完全实现了自动化操作，
所拼圆的定子铁芯內圆圆度完全符合电机內圆
圆度要求，
具有实用性和使用的广泛性。

权利要求书2页说明书5页附图9页CN 209811497 U 2019.12.20
C N 209811497
U
权　利　要　求　书1/2页CN 209811497 U
1.一种新型分块式定子铁芯拼圆焊接机，其特征在于：包括机箱、安全罩、工作台面、定子收紧机构、定子端面整形机构、定子焊接机构、定子铁芯、指示灯和控制面板，工作台面设置在机箱上，机箱与安全罩连接为一个整体，定子收紧机构、定子端面整形机构、定子焊接机构都安装在工作台面上，控制面板控制定子收紧机构、定子端面整形机构、定子焊接机构工作，控制面板的两侧设有焊接CCD窗口，所述定子收紧机构用于将多个定子铁芯进行固定，定子端面整形机构用于将多个定子铁芯进行端面压齐，定子焊接机构用于将多个定子铁芯焊接成一个整体，所述工作台面上设有光电传感器，所述定子收紧机构的两侧设有红外线传感器，红外线传感器安装在安全罩上，所述安全罩的内部安装有一个烟雾处理罩。

2.根据权利要求1所述的一种新型分块式定子铁芯拼圆焊接机，其特征在于：所述定子收紧机构包括卡盘安装架、卡盘旋转电机、卡爪、卡盘、内芯棒和卡爪收紧电机，卡盘安装架固定在工作台面上，卡盘旋转电机和卡爪收紧电机固定在卡盘安装架上，卡盘的下端设有一个卡盘底座，卡盘底座设置在卡盘安装架的上端，卡盘旋转电机带动卡盘转动，所述卡盘上设有多个基座安装槽，基座安装槽中设有卡爪基座，卡爪固定在卡爪基座上，所述卡盘的中间处设有一个转接套，转接套的上端安装有一个端面定位块，内芯棒安装在端面定位块上。

3.根据权利要求2所述的一种新型分块式定子铁芯拼圆焊接机，其特征在于：所述卡盘的内部设有一个丝盘，丝盘固定在卡爪收紧电机上，丝盘的上表面与卡爪基座采用螺纹连接，卡爪收紧电机通过丝盘控制卡爪移动。

4.根据权利要求2所述的一种新型分块式定子铁芯拼圆焊接机，其特征在于：所述定子铁芯固定在内芯棒上，内芯棒的侧面设有多个定位孔，定位孔中设有磁铁。

5.根据权利要求2所述的一种新型分块式定子铁芯拼圆焊接机，其特征在于：所述内芯棒的下端设有内芯棒定位槽，端面定位块上设有与内芯棒定位槽相配合的内芯棒定位销，所述内芯棒的一侧设有一个开口槽，开口槽中安装有一个定子定位块。

6.根据权利要求2所述的一种新型分块式定子铁芯拼圆焊接机，其特征在于：所述工作台面上安装有丝杆电机，丝杆电机上安装有丝杆一，丝杆一的一端与卡盘安装架连接，所述丝杆一的两侧安装有第一导轨，丝杆电机通过丝杆一带动卡盘安装架沿着第一导轨来回移动。

7.根据权利要求1所述的一种新型分块式定子铁芯拼圆焊接机，其特征在于：所述定子端面整形机构包括支撑杆、伺服压机、压机安装座、压紧基座和压紧柱，支撑杆的下端固定在工作台面上，支撑杆的上端与压机安装座连接，伺服压机固定在压机安装座上，伺服压机的下端设有一个转接板，压紧基座固定在转接板上，压紧基座的下端安装有一个压紧导向块，压紧柱固定在压紧导向块上，压紧柱为多根。

8.根据权利要求7所述的一种新型分块式定子铁芯拼圆焊接机，其特征在于：所述压紧柱穿过压紧导向块的部分都安装有弹簧。

9.根据权利要求7所述的一种新型分块式定子铁芯拼圆焊接机，其特征在于：所述压机安装座的两侧安装有气缸三，所述压机安装座的后侧设有一个安全门，气缸三的下端与安全门连接，所述安全门与支撑杆的连接处设有导套，安全门通过导套与支撑杆连接，气缸三推动安全门沿着支撑杆上下移动。

10.根据权利要求1所述的一种新型分块式定子铁芯拼圆焊接机，其特征在于：所述定
2。
