富士变频器参数设置

变频器功能参数很多,一般都有数十甚至上百个参数供用户选择。实际应用中,没必要对每一参数都进行设置和调试,多数只要采用出厂设定值即可。但有些参数由于和实际使用情况有很大关系,且有的还相互关联,因此要根据实际进行设定和调试。

因各类型变频器功能有差异,而相同功能参数的名称也不一致,为叙述方便,本文以富士变频器基本参数名称为例。由于基本参数是各类型变频器几乎都有的,完全可以做到触类旁通。

一加减速时间

加速时间就是输出频率从0上升到最大频率所需时间,减速时间是指从最大频率下降到0所需时间。通常用频率设定信号上升、下降来确定加减速时间。在电动机加速时须限制频率设定的上升率以防止过电流,减速时则限制下降率以防止过电压。

加速时间设定要求:将加速电流限制在变频器过电流容量以下,不使过流失速而引起变频器跳闸;减速时间设定要点是:防止平滑电路电压过大,不使再生过压失速而使变频器跳闸。加减速时间可根据负载计算出来,但在调试中常采取按负载和经验先设定较长加减速时间,通过起、停电动机观察有无过电流、过电压报警;然后将加减速设定时间逐渐缩短,以运转中不发生报警为原则,重复操作几次,便可确定出最佳加减速时间。

二转矩提升

又叫转矩补偿,是为补偿因电动机定子绕组电阻所引起的低速时转矩降低,而把低频率范围f/V增大的方法。设定为自动时,可使加速时的电压自动提升以补偿起动转矩,使电动机加速顺利进行。如采用手动补偿时,根据负载特性,尤其是负载的起动特性,通过试验可选出较佳曲线。对于变转矩负载,如选择不当会出现低速时的输出电压过高,而浪费电能的现象,甚至还会出现电动机带负载起动时电流大,而转速上不去的现象。

三电子热过载保护

本功能为保护电动机过热而设置,它是变频器内CPU根据运转电流值和频率计算出电动机的温升,从而进行过热保护。本功能只适用于“一拖一”场合,而在“一拖多”时,则应在各台电动机上加装热继电器。

电子热保护设定值(%)=[电动机额定电流(A)/变频器额定输出电流

(A)]×100%。

四频率限制

即变频器输出频率的上、下限幅值。频率限制是为防止误操作或外接频率设定信号源出故障,而引起输出频率的过高或过低,以防损坏设备的一种保护功能。在应用中按实际情况设定即可。此功能还可作限速使用,如有的皮带输送机,由于输送物料不太多,为减少机械和皮带的磨损,可采用变频器驱动,并将变频器上限频率设定为某一频率值,这样就可使皮带输送机运行在一个固定、较低的工作速度上。

五偏置频率

有的又叫偏差频率或频率偏差设定。其用途是当频率由外部模拟信号(电压或电流)进行设定时,可用此功能调整频率设定信号最低时输出频率的高低,如图1。有的变频器当频率设定信号为0%时,偏差值可作用在0~fmax范围内,有的变频器(如明电舍、三垦)还可对偏置极性进行设定。如在调试中当频率设定信号为0%时,变频器输出频率不为0Hz,而为xHz,则此时将偏置频率设定为负的xHz即可使变频器输出频率为0Hz。

六频率设定信号增益

此功能仅在用外部模拟信号设定频率时才有效。它是用来弥补外部设定信号电压与变频器内电压(+10v)的不一致问题;同时方便模拟设定信号电压的选择,设定时,当模拟输入信号为最大时(如10v、5v或20mA),求出可输出f/V 图形的频率百分数并以此为参数进行设定即可;如外部设定信号为0~5v时,若变频器输出频率为0~50Hz,则将增益信号设定为200%即可。

七转矩限制

可分为驱动转矩限制和制动转矩限制两种。它是根据变频器输出电压和电流值,经CPU进行转矩计算,其可对加减速和恒速运行时的冲击负载恢复特性有显著改善。转矩限制功能可实现自动加速和减速控制。假设加减速时间小于负载惯量时间时,也能保证电动机按照转矩设定值自动加速和减速。

驱动转矩功能提供了强大的起动转矩,在稳态运转时,转矩功能将控制电动机转差,而将电动机转矩限制在最大设定值内,当负载转矩突然增大时,甚至在加速时间设定过短时,也不会引起变频器跳闸。在加速时间设定过短时,

电动机转矩也不会超过最大设定值。驱动转矩大对起动有利,以设置为80~100%较妥。

制动转矩设定数值越小,其制动力越大,适合急加减速的场合,如制动转矩设定数值设置过大会出现过压报警现象。如制动转矩设定为0%,可使加到主电容器的再生总量接近于0,从而使电动机在减速时,不使用制动电阻也能减速至停转而不会跳闸。但在有的负载上,如制动转矩设定为0%时,减速时会出现短暂空转现象,造成变频器反复起动,电流大幅度波动,严重时会使变频器跳闸,应引起注意。

八加减速模式选择

又叫加减速曲线选择。一般变频器有线性、非线性和S三种曲线,通常大多选择线性曲线;非线性曲线适用于变转矩负载,如风机等;S曲线适用于恒转矩负载,其加减速变化较为缓慢。设定时可根据负载转矩特性,选择相应曲线,但也有例外,笔者在调试一台锅炉引风机的变频器时,先将加减速曲线选择非线性曲线,一起动运转变频器就跳闸,调整改变许多参数无效果,后改为S曲线后就正常了。究其原因是:起动前引风机由于烟道烟气流动而自行转动,且反转而成为负向负载,这样选取了S曲线,使刚起动时的频率上升速度较慢,从而避免了变频器跳闸的发生,当然这是针对没有起动直流制动功能的变频器所采用的方法。

九转矩矢量控制

矢量控制是基于理论上认为:异步电动机与直流电动机具有相同的转矩产生机理。矢量控制方式就是将定子电流分解成规定的磁场电流和转矩电流,分

别进行控制,同时将两者合成后的定子电流输出给电动机。因此,从原理上可得到与直流电动机相同的控制性能。采用转矩矢量控制功能,电动机在各种运行条件下都能输出最大转矩,尤其是电动机在低速运行区域。

现在的变频器几乎都采用无反馈矢量控制,由于变频器能根据负载电流大小和相位进行转差补偿,使电动机具有很硬的力学特性,对于多数场合已能满足要求,不需在变频器的外部设置速度反馈电路。这一功能的设定,可根据实际情况在有效和无效中选择一项即可。

与之有关的功能是转差补偿控制,其作用是为补偿由负载波动而引起的速度偏差,可加上对应于负载电流的转差频率。这一功能主要用于定位控制。

十节能控制

风机、水泵都属于减转矩负载,即随着转速的下降,负载转矩与转速的平方成比例减小,而具有节能控制功能的变频器设计有专用V/f模式,这种模式可改善电动机和变频器的效率,其可根据负载电流自动降低变频器输出电压,从而达到节能目的,可根据具体情况设置为有效或无效。

要说明的是,九、十这两个参数是很先进的,但有一些用户在设备改造中,根本无法启用这两个参数,即启用后变频器跳闸频繁,停用后一切正常。究其原因有:(1)原用电动机参数与变频器要求配用的电动机参数相差太大。(2)对设定参数功能了解不够,如节能控制功能只能用于V/f控制方式中,不能用于矢量控制方式中。(3)启用了矢量控制方式,但没有进行电动机参数的手动设定和自动读取工作,或读取方法不当。

富士变频器常见故障及判断报告

富士变频器常见故障及判断 一、富士变频器常见故障及判断 (1) OC报警键盘面板LCD显示:加、减、恒速时过电流。对于短时间大电流的OC (损坏) :电机电缆过长、电缆选型临界造成的输出漏电流过大或输出电缆接头松动和电缆受损造成的负载电流升高时产生的电弧效应。小容量( 7.5G 11以下)变频器的24V风扇电源短路时也会造成OC324V风扇电源会损它功能正常。若出现“1、OC 2”报警且不能复位或一上电就显示“OC 3”;若一按RUN键就显示“OC 3” (2) OLU报警键盘面板LCD显示:变频器过负载。当G/P9系列变频器出现此报警时可通过三种方法解决:首先修改一下“转矩提升”、“加减速时间”和“节能运行”的参数设置;其次用卡表测量变频器的输出是否真正过大;最后用示波器观察主板左上角检测点的输出来判断主板是否已经损坏。 (3) OU1报警键盘面板LCD显示:加速时过电压。当通用变频器出现“OU 一下电机的在线自整定。另外在启动时用万用表测量一下中间直流环 LCD

780VDC时OU报警;当低于350VDC LU报警。 (4) LU报警键盘面板LCD显示:欠电压。如果设备经常“LU欠 (H03设成1后确认)然后提高变频器的载波频率(参数F26)。若E9设备LU欠电压报警且(电源)驱动板出了问题。 (5) EF报警键盘面板LCD显示:对地短路故障。G/P9系列变频器出现此报警时可能是主板或霍尔元件出现了故障。 (6)Er1报警键盘面板LCD显示:存贮器异常。关于G/P9系列变频器“ER1不复位”故障的处理:去掉FWD—CD 直按住RESET键直到LED电源指示灯熄灭再松手;然后再重新上ER1这种方法也不能解除 (7) Er7报警键盘面板LCD显示:自整定不良。G/P11系列变频器 (小容量变频器)。另外就是检查内部接触器是否吸合(30G 11以上;且当变频器带载输出时才会报警)、接触器的辅助触点是否接触良好;若内部接触器不吸合可首先检查驱动板上的1A 保险管是否损坏。也可能是驱动板出了问题—可检查送给主板的两芯信号是否正常。 (8)Er2报警键盘面板LCD显示:面板通信异常。11kW以上的变频器当24V风扇电源短路时会出现此报警(主板问题)。对于E9系 DTG

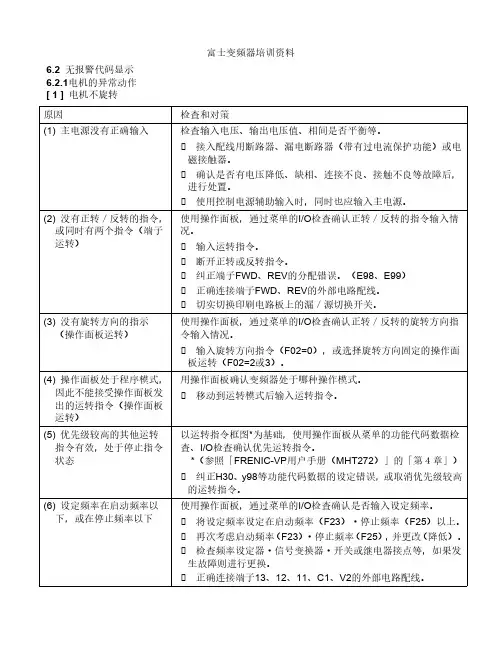

富士变频器参数设置培训资料

富士变频器参数设置

变频器功能参数很多,一般都有数十甚至上百个参数供用户选择。实际应用中,没必要对每一参数都进行设置和调试,多数只要采用出厂设定值即可。但有些参数由于和实际使用情况有很大关系,且有的还相互关联,因此要根据实际进行设定和调试。 因各类型变频器功能有差异,而相同功能参数的名称也不一致,为叙述方便,本文以富士变频器基本参数名称为例。由于基本参数是各类型变频器几乎都有的,完全可以做到触类旁通。 一加减速时间 加速时间就是输出频率从0上升到最大频率所需时间,减速时间是指从最大频率下降到0所需时间。通常用频率设定信号上升、下降来确定加减速时间。在电动机加速时须限制频率设定的上升率以防止过电流,减速时则限制下降率以防止过电压。 加速时间设定要求:将加速电流限制在变频器过电流容量以下,不使过流失速而引起变频器跳闸;减速时间设定要点是:防止平滑电路电压过大,不使再生过压失速而使变频器跳闸。加减速时间可根据负载计算出来,但在调试中常采取按负载和经验先设定较长加减速时间,通过起、停电动机观察有无过电流、过电压报警;然后将加减速设定时间逐渐缩短,以运转中不发生报警为原则,重复操作几次,便可确定出最佳加减速时间。 二转矩提升

又叫转矩补偿,是为补偿因电动机定子绕组电阻所引起的低速时转矩降低,而把低频率范围f/V增大的方法。设定为自动时,可使加速时的电压自动提升以补偿起动转矩,使电动机加速顺利进行。如采用手动补偿时,根据负载特性,尤其是负载的起动特性,通过试验可选出较佳曲线。对于变转矩负载,如选择不当会出现低速时的输出电压过高,而浪费电能的现象,甚至还会出现电动机带负载起动时电流大,而转速上不去的现象。 三电子热过载保护 本功能为保护电动机过热而设置,它是变频器内CPU根据运转电流值和频率计算出电动机的温升,从而进行过热保护。本功能只适用于“一拖一”场合,而在“一拖多”时,则应在各台电动机上加装热继电器。 电子热保护设定值(%)=[电动机额定电流(A)/变频器额定输出电流 (A)]×100%。 四频率限制 即变频器输出频率的上、下限幅值。频率限制是为防止误操作或外接频率设定信号源出故障,而引起输出频率的过高或过低,以防损坏设备的一种保护功能。在应用中按实际情况设定即可。此功能还可作限速使用,如有的皮带输送机,由于输送物料不太多,为减少机械和皮带的磨损,可采用变频器驱动,并将变频器上限频率设定为某一频率值,这样就可使皮带输送机运行在一个固定、较低的工作速度上。 五偏置频率

富士变频器参数设置(精)

一些重要参数说明: F01=1 频率设定模拟量 (电压型 F02=1 运行操作外部信号 (FWD/REV正反向运行 F07 加速时间 1 O13 S曲线 1 F08 减速时间 1 O14 S曲线 2 E10 加减速时间 3 O15 S曲线 3 bE11 加减速时间 4 O16 S曲线 4 E12 加减速时间 5 O17 S曲线 5 数字量可调节参数值E13 加减速时间 6 O18 S曲线 6 模拟量不用,都为 0 E14 加减速时间 7 O19 S曲线 7 E15 加减速时间 8 O20 S曲线 8 O21 S曲线 9 O22 S曲线 10 F03 最高输出频率 F04 基本频率此四个参数值须根据电机铭牌设 F05 额定电压 F06 最高输出电压 F17 频率设定增益 (模拟量 F18 频率偏置 (模拟量

F26 载波频率 15KHz 一般不调,仅当电机动作正常,但声音尖锐异常时可调整(≤15KHz E33=1 过负载预报按输出电流预报 E34: OL预报值额定电流 150%** E37 过负载预报额定电流 150%** C07 爬行速度 C08 检修速度数字量可调节参数值 C09 单层速度模拟量不用,都为 0 C10 双层速度 C11 多层速度 C33 模拟量输入滤波时间 0.04 P01 电机极数 P =120f/N (f -电机额定频率; N -电机额定转速一般情况, N >1000rpm, P =4极 N≤1000rpm , P =6极 P02 电机功率此两个参数值须根据电机铭牌设 P03 电机额定电流 P04 电机空载电流初始值设为 p04的 40%,自整定后自动生成 O01=1 (闭环 ; 0(开环 O03 编码器脉冲数 (分频在 PG 卡上实现

富士VG7S变频器基本调试参数

富士VG7S系列变频器参数设置 自学习 1、F00:1→0 取消数据保护,改成0后才能修改参数 2、F58:语言选择 3、P30:1→0热敏电阻功能(默认是有热敏电阻检测的,没 接的话会报故障,先取消热敏电阻。根据选择的电机不同对应的参数也不同:电机1:P30;电机2:A31;电机3:A47) 4、P02:设成[OTHER]。若使用VG7S、VG5标准电机(富 士电机)时直接选择电机型号;若不是使用标准电机,将参数值选择[OTHER] 5、P03:电机额定功率 6、P04:电机额定电流 7、P05:电机额定级数 8、P28:编码器脉冲数 9、F03:最高转速,(对用100%给定的速度) 10、F04:电机额定转速 11、F05:电机最高电压(额定电压) 12、P01:电机1控制方式选择(0矢量控制即为闭环矢量)

13、H01:自学习方式选择 0→3:停止型自学习 0→4:旋转型自学习 选好参数后按面板FWD键,自学习开始。 14、H02:参数保存 参数修改 1、F07:加速时间 2、F08:减速时间 3、E01~E13:输入功能 4、E15~E27:输出功能 5、H30:0→3通讯控制 6、U11:0→1通讯设置。该设置要与PLC硬件配置相同, 不同的选项对应不同的控制字状态字个数及分配。 其他功能参数设定 1、H03:初始化 2、F20~22 :直流制动设定:F20开始速度;F21制动值; F22制动时间 3、F74~75:预激磁:F74预激磁时间;F75预激磁初始值 4、F79:电机1、2、3选择。参数值为0选择电机1,并可

通过端子切换电机2或电机3;参数值为1选择电机2,不可切换;参数值为2选择电机3,不可切换;电机3 只能用V/F控制。 用端子切换电机时:将一输入端子功能设置成12 (MCH2)另一输入端子设置成13(MCH3)就可通过 这两个端子在3个电机之间切换,切换情况如下图: 5、加减速时间切换:将一输入端子功能设置成4(RT1)将 另一输入端子功能设置成5(RT2)就可通过这两个端子 在4个加减速时间之间切换。切换情况如下:

富士变频器 G P 参数设定方法

4-3頁NO.14-3頁 NO.2 4-3頁 NO.3 4-3頁 NO.4 1) 用手抄寫記錄下 INV 內參數值. ( 寫在參數表上 ---> 9 ~ 12 頁 ) 2) 將參數 F.00 改為 0 後 --> 表示可改變 INV 內的參數值. ( 13 頁 ) ----------------------------------------------------------------------------------------------------------------------------------------------------- 3) 利用 " 數據復寫 " 功能 --> 進行 INV內的參數 COPY 到 鍵盤面板儲存器內. ( 7 頁 ) 4) 驗證 [INV內的參數 & 鍵盤面板儲存器內的參數 ] --> 是否一致 ? --> 必定要一致. ( 8 頁 ) ----------------------------------------------------------------------------------------------------------------------------------------------------- 5) 按 "STOP" + "^" 鍵 --> 將參數 H.03 改為 1 後 --> 按 "FUNC/DATA" 鍵 --> 表示 INV的參數 回復到出廠值. ( 14 頁 ) 6) 再驗證[ INV內的參數 & 鍵盤面板儲存器內的參數 ] --> 是否一致 ? --> 不一致. ( 8 頁 ) ----------------------------------------------------------------------------------------------------------------------------------------------------- 7) 利用 " 數據復寫 " 功能 --> 進行 鍵盤面板儲存器內的參數 COPY 到 INV內. ( 7 頁 ) 8) 再次驗證[ INV內的參數 & 鍵盤面板儲存器內的參數 ] --> 是否一致 ? --> 必定要一致. ( 8 頁 ) ----------------------------------------------------------------------------------------------------------------------------------------------------- 9) 進行 INV內的參數確認 對照 手抄寫記錄下 INV 內參數值 -->是否一致 ? --> 必定要一致. ( 6 頁 ) PS: 若 INV 內的參數 & 手抄寫記錄下 INV 內參數值 --> 不一致時 --> 用手動輸入更改 INV 內 不一致的參數 --> 必定要更改到與 手抄寫記錄下 INV 內參數值 一致. 10) 試機 確認是否正常.

富士5000G11UD变频器调试文件

富士5000G11UD变频器调试文件 参数设定: F00 密码功能 设定密码后,关闭电源一次,密码起作用,有密码保护的变频器不能修改数据。 F01 频率设定1 0:键操作(数字量) 1:电压输入(端子12)(0-+10V)(模拟量) F02 运行操作1 0:键操作1:外部信号(用FWD,REV信号运行)(选1) F03 最高输出频率50HZ F04 基本频率50HZ F05 额定电压380V F06 最高输出电压380V F07 加速时间0.01S F08 减速时间0.01S F09 转矩提升0:自动转矩提升 F10 电子继电器(动作选择)0:不动作 F17 频率设定增益100 F18 频率偏置0 F26 电机载波频率10KHZ E01 X1端子功能0 多段速SS1 E02 X2端子功能1 多段速SS2 E03 X3端子功能2 多段速SS4

E04 X4端子功能7 自由旋转 E05 X5端子功能 E20 Y1端子功能 E21 Y2端子功能 E22 Y3端子功能 E23 Y4端子功能 E24 Y5A,Y5C端子0 (运行中) E46 语言选择 0 日本语 1 英语2 德语 3 法语 4 西班牙语 5 意大利语 C05-C19 多段速1-15 C07 多段速3(爬行速度)2HZ 相关参数(E14 ,O21,O22) C08 多段速4(检修速度)10HZ 相关参数(F07,F08,O13,O14,O15,020) C09 多段速5(单层速度)30HZ 相关参数(F07,F08,O13,O14,O15,O20) C10 多段速6 (双层速度)40HZ 相关参数(E10,E11,O13,O16,O17,O20) C11 多段速7 (多层速度)50HZ 相关参数(E12,E13,O13,O18,O19,O20) C31 模拟量输入偏置(端子12)0 C33 模拟输入滤波器0.05 P01 电机极数4 P02 电机容量15 P03 额定电流30A P04 自整定

富士变频器培训教材

富士变频器线路培训教材 编辑:叶小山 2002年11月29日 变频器输出端外部设备 首先了解外部负载特性,电动机是变频器的主要负载,变频器要跟据电动机的额定电压,及接线方法来选择输出。目前公司有两种电机,意大利刹车电机,接线为星型接法,额定电压为三相380V,另一种为三益刹车电机,接线为三角型接法,额定电压为三相220V,当然三益刹车电机也不全都是三角型接法,所以在安装时必须将电机盖拆 因富士变频器为三相380V输入三相380V输出,所以电机接线为三角型接法时,变频器输出必须通过降压变压器,降压后电压为三相220V最后到电机,线路如图A所示。刹车线圈也有两种,三益电机刹车线圈电压为直流90V,意大利电机刹车线圈电压为交流三相380V,所以在安装时,三益电机刹车要配一个整流器,220V通过整流后输出90V直流电到刹车线圈,如图A所示。意大利电机刹车线圈,电压由接触器直接到刹车线圈,这里要注意的一点是,刹车线圈共有六根线,星型接法,切不可将刹车线圈的线与电机线接一起,即电 变频器输入端设备 变频器的动作是靠几个开关通断来判定的,例如:CM与FWD、REV、X1等,开关的通断由PLC内的程序来决定,程序输出后如何控制变频器上的这些开关呢?目前公司的升降机可分成三种控制方式,第一种:PLC输出,通过中间继电器和升降机冲顶保护开关互琐来控制,线路如图A所示。第二种:PLC输出,通过中间继电器直接控制,线路如图B所示。第三种:PLC输出直接控制,线路如图C所示。这三种控制方式有几项需注意,在第一种控制方式中,升降机的冲顶保护开关,电源为220V而不是做PLC的输入信号用,检修时要注意不要

富士变频器参数设置

F01=1 频率设定模拟量(电压型) F02=1 运行操作外部信号(FWD/REV正反向运行) F07 加速时间1 O13 S曲线1 F08 减速时间1 O14 S曲线2 E10 加减速时间3 O15 S曲线3 bE11 加减速时间4 O16 S曲线4 E12 加减速时间5 O17 S曲线5 数字量可调节参数值 E13 加减速时间6 O18 S曲线6 模拟量不用,都为0 E14 加减速时间7 O19 S曲线7 E15 加减速时间8 O20 S曲线8 O21 S曲线9 O22 S曲线10 F03 最高输出频率 F04 基本频率此四个参数值须根据电机铭牌设 F05 额定电压 F06 最高输出电压 F17 频率设定增益(模拟量) F18 频率偏置(模拟量) F26 载波频率 15KHz 一般不调,仅当电机动作正常,但声音尖锐异常时可调整(≤15KHz) E33=1 过负载预报按输出电流预报 E34: OL预报值额定电流150%** E37 过负载预报额定电流150%** C07 爬行速度 C08 检修速度数字量可调节参数值 C09 单层速度模拟量不用,都为0 C10 双层速度 C11 多层速度 C33 模拟量输入滤波时间 P01 电机极数 P=120f/N (f-电机额定频率;N-电机额定转速)一般情况,N >1000rpm, P=4极 N≤1000rpm, P=6极

P02 电机功率此两个参数值须根据电机铭牌设 P03 电机额定电流 P04 电机空载电流初始值设为p04的40%,自整定后自动生成 O01=1 (闭环); 0(开环) O03 编码器脉冲数(分频在PG卡上实现) O04 速度环P常数(高速时) O05 速度环I常数 O06 速度检测滤波常数 O07 速度环P常数切换频率1 5 O08 速度环P常数切换频率2 10 O09 速度环P常数(低速时) H03 数据初始化(一般不用

富士变频器G11-Mudbus通讯地址

F00400001E01400258C01400514P01400770A01401282M01402050 F01400002E02400259C02400515P02400771A02401283M02402051 F02400003E03400260C03400516P03400772A03401284M03402052 F03400004E04400261C04400517P04400773A04401285M04402053 F04400005E05400262C05400518P05400774A05401286M05402054 F05400006E06400263C06400519P06400775A06401287M06402055 F06400007E07400264C07400520P07400776A07401288M07402056 F07400008E08400265C08400521P08400777A08401289M08402057 F08400009E09400266C09400522P09400778A09401290M09402058 F09400010E10400267C10400523A10401291M10402059 F10400011E11400268C11400524H03401028A11401292M11402060 F11400012E12400269C12400525H04401029A12401293M12402061 F12400013E13400270C13400526H05401030A13401294M13402062 F13400014E14400271C14400527H06401031A14401295M14402063 F14400015E15400272C15400528H07401032A15401296M15402064 F15400016E16400273C16400529H08401033A16401297M16402065 F16400017E17400274C17400530H09401034A17401298M17402066 F17400018E18400275C18400531H10401035A18401299M18402067 F18400019E19400276C19400532H11401036M19402068 F19400020E20400277C20400533H12401037o01401538M20402069 F20400021E21400278C21400534H13401038o02401539M21402070 F21400022E22400279C22400535H14401039o03401540M22402071 F22400023E23400280C23400536H15401040o04401541M23402072 F23400024E24400281C24400537H16401041o05401542M24402073 F24400025E25400282C25400538H17401042o06401543M25402074 F25400026E26400283C26400539H18401043o07401544M26402075 F26400027E27400284C27400540H19401044o08401545M27402076 F27400028E28400285C28400541H20401045o09401546M28402077 F28400029E29400286C29400542H21401046o10401547M29402078 F29400030E30400287C30400543H22401047o11401548M30402079 F30400031E31400288C31400544H23401048o12401549M31402080 F31400032E32400289C32400545H24401049o13401550M32402081 F32400033E33400290C33400546H25401050o14401551M33402082 F33400034E34400291H26401051o15401552M34402083 F34400035E35400292S01401794H27401052o16401553M35402084 F35400036E36400293S02401795H28401053o17401554M36402085 F36400037E37400294S03401796H29401054o18401555M37402086 F37400038E38400295S04401797H30401055o19401556M38402087 F38400039E39400296S05401798H31401056o20401557M39402088 F39400040E40400297S06401799H32401057o21401558M40402089 F40400041E41400298S07401800H33401058o22401559M41402090 F41400042E42400299S08401801H34401059o23401560M42402091 F42400043E43400300S09401802H35401060o24401561M43402092 E44400301S10401803H36401061o25401562M44402093 E45400302S11401804H37401062o26401563M45402094 E46400303S12401805H38401063o27401564M46402095 E47400304H39401064o28401565M47402096 o29401566M48402097 M49402098 M50402099 M51402100 M52402101 M53402102

富士变频器调试方法

富士变频器调试方法 频器功能参数很多,一般都有数十甚至上百个参数供用户选择。实际应用中,没必要对每一参数都进行设置和调试,多数只要采用出厂设定值即可。但有些参数由于和实际使用情况有很大关系,且有的还相互关联,因此要根据实际进行设定和调试。因各类型变频器功能有差异,而相同功能参数的名称也不一致,为叙述方便,本文以富士变频器基本参数名称为例。由于基本参数是各类型变频器几乎都有的,完全可以做到触类旁通。 " C) v0 u, J% ^ 一加减速时间 1 X0 W4 j3 e- B) r D9 v# h 加速时间就是输出频率从0上升到最大频率所需时间,减速时间是指从最大频率下降到0所需时间。通常用频率设定信号上升、下降来确定加减速时间。在电动机加速时须限制频率设定的上升率以防止过电流,减速时则限制下降率以防止过电压。 W X2 t7 u6 i% ? 加速时间设定要求:将加速电流限制在变频器过电流容量以下,不使过流失速而引起变频器跳闸;减速时间设定要点是:防止平滑电路电压过大,不使再生过压失速而使变频器跳闸。加减速时间可根据负载计算出来,但在调试中常采取按负载和经验先设定较长加减速时间,通过起、停电动机观察有无过电流、过电压报警;然后将加减速设定时间逐渐缩短,以运转中不发生报警为原则,重复操作几次,便可确定出最佳加减速时间。 7 v9 】) h; 】- Y/ n; R) s2 f! F/ l 二转矩提升 + M‘ u Z& W! c% v* E7 I% x1 t / N# q% d4 a. A/ E0 I 又叫转矩补偿,是为补偿因电动机定子绕组电阻所引起的低速时转矩降低,而把低频率范围 f/V增大的方法。设定为自动时,可使加速时的电压自动提升以补偿起动转矩,使电动机加速顺利进行。如采用手动补偿时,根据负载特性,尤其是负载的起动特性,通过试验可选出较佳曲线。对于变转矩负载,如选择不当会出现低速时的输出电压过高,而浪费电能的现象,甚至还会出现电动机带负载起动时电流大,而转速上不去的现象。 q8 H, W/ P& H6 \7 T 来源:机电之家·机电行业电子商务平台!三电子热过载保护 x( e: G0 X5 S7 p‘ B. ?5 M 本功能为保护电动机过热而设置,它是变频器内CPU根据运转电流值和频率计算出电动机的温升,从而进行过热保护。本功能只适用于“一拖一”场合,而在“一拖多”时,则应在各台电动机上加装热继电器。‘ t" Y6 D; `9 p" e9 X% g6 f 电子热保护设定值(%)=【电动机额定电流(A)/变频器额定输出电流(A)】×100%。 : ( V7 J3 l# c8 k% 【四频率限制 3 L/ b! Z5 W1 A 【, 【5 ` 即变频器输出频率的上、下限幅值。频率限制是为防止误操作或外接频率设定信号源出故障,而引起输出频率的过高或过低,以防损坏设备的一种保护功能。在应用中按实际情况设定即可。此功能还可作限速使用,如有的皮带输送机,由于输送物料不太多,为减少机械和皮带的磨损,可采用变频器驱动,并将变频器上限频率设定为某一频率值,这样就可使皮带输送机运行在一个固定、较低的工作速度上。 : {. ~9 w‘ X8 |3 a, \( B 五偏置频率 有的又叫偏差频率或频率偏差设定。其用途是当频率由外部模拟信号(电压或电流)进行设定时,可用此功能调整频率设定信号最低时输出频率的高低,如图1。有的变频器当频率设定信号为0%时,偏差值可作用在0~fmax范围内,有的变频器(如明电舍、三垦)还可对偏置极性进行设定。如在调试中当频率设定信号为0%时,变频器输出频率不为0Hz,而为xHz,则此时将偏置频率设定为负的xHz即可使变频器输出频率为0Hz。六频率设定信号增益 3 q) X+ N1 `6 l! }$ V8 z6 T U 此功能仅在用外部模拟信号设定频率时才有效。它是用来弥补外部设定信号电压与变频器内电压(+10v)的不一致问题;同时方便模拟设定信号电压的选择,设定时,当模拟输入信号为最大时(如10v、5v或20mA),求出可输出f/V图形的频率百分数并以此为参数进行设定即可;如外部设定信号为0~5v时,若变频器输出频率为0~50Hz,则将增益信号设定为200%即可。‘ b2 e8 i1 Z- Y3 c. j& B4 u 七转矩限制 & Z‘【0 r: S) R6 q d+ X5 r! v 可分为驱动转矩限制和制动转矩限制两种。它是根据变频器输出电压和电流值,经

富士变频器参数设置-作业指导书

标 准 化 文 件 类 别:作业指导书 页 数:2页 纸 张:A4 题 目:富士变频器参数设置 文件编号: 适用范围:变电所 生效日期: 一、作业准备 1、作业人员:1人。 2、工具:无 二、作业程序 1、按“PRG ”键,屏幕显示菜单: 2、按上、下键移动光标,选择“2、数据确认”。 3、按“FUNC/DATA ”确认键进入,屏幕显示功能代码: 4、按上、下键选择要设定的功能。如设定:F01频率设定1,按下键选择F01,按“FUNC/DATA ”确认键进入,屏幕显示: 5、将参数“*”参数值,修改为“2 电流输入(端子 4--20mA)”。 6、按“FUNC/DATA ”确认键确认,确认后屏幕显示: 7、设置其它参数时参照以上步骤,附常用参数表: 三、注意事项 1、数据设定 2、数据确认 3、运行监视 4、I/O 检查 → 5、维护 6、负载率 7、报警信息 8、数据复写 F00 数据保护 F01 频率设定1 F02 运行操作 F03 最高频率 F01 频率设定1 * 0--11 F00 数据保护 F01 频率设定1 F02 运行操作 F03 最高频率

1、严格按照以上参数设置,其他参数整定值为出厂值。 2、在设置参数时严禁修改其他参数。 3、出现故障报警按“RESET ”键复位,无法复位时断开电源进行排除。 4、当出现故障时要对照故障代码,查找故障原因,排除问题后在试。 四、应急响应 1、在线修改参数时,误操作导致设备停运时应立即通知岗位开启设备。 常用参数表: 参数代码 参数名称 注释 F02 运行操作 0(面板控制),1(端子控制)。 F03 最高输出频率1 F04 电机额定功率 F05 额定电压 F06 最高输出电压1 F07 加速时间 F08 减速时间 F10 热继电器 0(不动作),1(动作,通用电机) F11 OL (额定电流) P01 电机级数 P02 额定功率 P03 额定电流 常见故障代码及名称: 故障代码 故障名称 措施 OC1 加速过电流 电动机过电流,输出电路相间或对地短路,变频器输出电流瞬时时值大于 过电流值。 OC2 减速过电流 OC3 恒速过电流 EF 对地短路故障 OU1 加速过电压 由于电机再生电流增加,使主电路直

富士变频器系列富士变频器型号

富士变频器说明书的详细描述: 本公司供应电工电器成套设备的富士变频器说明书,品质保证,欢迎洽谈。富士变频器说明书的详细描述: 富士变频器是由取得环境管理系统ISO14001认证的工厂制造 高性能和多功能的理想结合 动态转矩矢量控制 能在各种运行条件下实现对电动机的最佳控制。 动态转矩矢量控制 动态转矩矢量控制是一种先进的驱动控制技术。控制系统高速计算电动机驱动负载所需功率,最佳控制电压和电流矢量,最大限度地发挥电动机的输出转矩。 ● 按照动态转矩矢量控制方式,能配合负载实现在最短时间内平稳地加减速。 ● 使用高速CPU能快速响应急变负载和及时检知再生功率,设有控制减速时间的再生回避功能,实现无跳闸自动减速过程。

● 采用富士独自开发的控制方式,在0.5Hz能输出200%高起动转矩(£ 22kW)。 * 30kW以上时为180% 。 带PG反馈更高性能的控制系统 ● 使用PG反馈卡(选件)构成带PG反馈的矢量控制系统,实现更高性能、更高精度的运行。 - 速度控制范围:1:1200 - 速度控制精度:±0.02% - 速度响应:40Hz 电动机低转速时脉动大大减小 ● 采用动态转矩矢量控制,结合富士专有的数字AVR,实现电动机低转速(1Hz)运行时的转速脉动比以前机种减小1/2以上。 新方式在线自整定系统 ● 在电动机运行过程中常时进行自整定,常时核对电动机特性变化,实现高精度速度控制。 ● 第2电动机亦有自整定功能。1台变频器切换运行2台电动机时,保证2台电动机都能高精度运行。 优良的环境兼容性 ● 采用低噪声控制电源系统,大大减小对周围传感器等设备的噪声干扰影响。 ● 标准装有连接抑制高次谐波电流的DC电抗器端子。 ● 连接选件EMC滤波器后,能符合欧洲EMC指令。

富士变频器基本技术参数设置

富士变频器基本技术参数设置 116人阅读| 0条评论发布于:2011-10-31 16:44:08 变频器功能参数很多,实际应用中,多数只要采用出厂设定值即可。但有些参数由于和实际使用情况有很大关系,且有的还相互关联,因此要根据实际进行设定和调试。本文讲讲富士变频器基本技术参数设置:一、加减速时间 加速时间就是输出频率从0上升到最大频率所需时间,减速时间是指从最大频率下降到0所需时间。通常用频率设定信号上升、下降来确定加减速时间。在电动机加速时须限制频率设定的上升率以防止过电流,减速时则限制下降率以防止过电压。 加速时间设定要求:将加速电流限制在变频器过电流容量以下,不使过流失速而引起变频器跳闸;减速时间设定要点是:防止平滑电路电压过大,不使再生过压失速而使变频器跳闸。加减速时间可根据负载计算出来,但在调试中常采取按负载和经验先设定较长加减速时间,通过起、停电动机观察有无过电流、过电压报警;然后将加减速设定时间逐渐缩短,以运转中不发生报警为原则,重复操作几次,便可确定出最佳加减速时间。 二、转矩提升 又叫转矩补偿,是为补偿因电动机定子绕组电阻所引起的低速时转矩降低,而把低频率范围f/V增大的方法。设定为自动时,可使加速时的电压自动提升以补偿起动转矩,使电动机加速顺利进行。如采用手动补偿时,根据负载特性,尤其是负载的起动特性,通过试验可选出较佳曲线。对于变转矩负载,如选择不当会出现低速时的输出电压过高,而浪费电能的现象,甚至还会出现电动机带负载起动时电流大,而转速上不去的现象。 三、电子热过载保护 本功能为保护电动机过热而设置,它是变频器内CPU根据运转电流值和频率计算出电动机的温升,从而进行过热保护。本功能只适用于“一拖一”场合,而在“一拖多”时,则应在各台电动机上加装热继电器。 电子热保护设定值(%)=【电动机额定电流(A)/变频器额定输出电流(A)>×100%。 四、频率限制 即变频器输出频率的上、下限幅值。频率限制是为防止误操作或外接频率设定信号源出故障,而引起输出频率的过高或过低,以防损坏设备的一种保护功能。在应用中按实际情况设定即可。此功能还可作限速使用,如有的皮带输送机,由于输送物料不太多,为减少机械和皮带的磨损,可采用变频器驱动,并将变频器上限频率设定为某一频率值,这样就可使皮带输送机运行在一个固定、较低的工作速度上。 五、偏置频率 有的又叫偏差频率或频率偏差设定。其用途是当频率由外部模拟信号(电压或电流)进行设定时,可用此功能调整频率设定信号最低时输出频率的高低,如图1。有的变频器当频率设定信号为0%时,偏差值可作用在0~fmax范围内,有的变频器(如明电舍、三垦)还可对偏置极性进行设定。如在调试中当频率设定信号为0%时,变频器输出频率不为0Hz,而为xHz,则此时将偏置频率设定为负的xHz即可使变频器输出频率为0Hz。 六、频率设定信号增益 此功能仅在用外部模拟信号设定频率时才有效。它是用来弥补外部设定信号电压与变频器内电压 (+10v)的不一致问题;同时方便模拟设定信号电压的选择,设定时,当模拟输入信号为最大时(如10v、5v或20mA),求出可输出f/V图形的频率百分数并以此为参数进行设定即可;如外部设定信号为0~5v 时,若变频器输出频率为0~50Hz,则将增益信号设定为200%即可。 七、转矩限制 可分为驱动转矩限制和制动转矩限制两种。它是根据变频器输出电压和电流值,经CPU进行转矩计算,

富士变频器参数设置【干货技巧】

富士变频器参数设置 内容来源网络,由“深圳机械展(11万㎡,1100多家展商,超10万观众)”收集整理! 更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示,就在深圳机械展. 因各类型变频器功能有差异,而相同功能参数名称一致,为叙述方便,本文以富士变频器基本参数名称为例。基本参数是各类型变频器几乎都有,完全可以做到触类旁通。 一加减速时间 加速时间就是输出频率从0上升到最大频率所需时间,减速时间是指从最大频率下降到0所需时间。通常用频率设定信号上升、下降来确定加减速时间。电动机加速时须限制频率设定上升率止过电流,减速时则限制下降率止过电压。 加速时间设定要求:将加速电流限制变频器过电流容量以下,不使过流失速而引起变频器跳闸;减速时间设定要点是:防止平滑电路电压过大,不使再生过压失速而使变频器跳闸。加减速时间可负载计算出来,但调试中常采取按负载和经验先设定较长加减速时间,起、停电动机观察有无过电流、过电压报警;然后将加减速设定时间逐渐缩短,以运转中不发生报警为原则,重复操作几次,便可确定出最佳加减速时间。 二转矩提升 又叫转矩补偿,是为补偿因电动机定子绕组电阻所引起低速时转矩降低,而把低频率范围f/V增大方法。设定为自动时,可使加速时电压自动提升以补偿起动转矩,使电动机加速顺利进行。如采用手动补偿时,负载特性,尤其是负载起动特性,试验可选出较佳曲线。变转矩负载,如选择不当会出现低速时输出电压过高,而浪费电能现象,还会出现电动机带负载起动时电流大,而转速上不去现象。 三电子热过载保护

日本富士变频器功能表

F27 日本富士变频器功能表 时间:2008年10月01日来源:溧阳电梯网作者:佚名浏览次数:屋]735 <【字体: 大中小] 一、基本功能 功能码名称LCD画面显示可设定范围单位最小单位出厂设定运行时变更备注 F00 密码功能F00 DATA PRTC0--FFFF - - 0 F01频 率设定1 F01 FREQ CMD 10:键盘操作(AV键) 1:电压输入(端子12)(0--+10VDC)2:电流输入(端子C1)(4--20mADC) 3:电压输入+电流输入 (端子12+端子C1) 4:用极性信号可作反向运行 (端子12)(0--10VDC) - - 0 F02运行操作F02 OPR METHOD:键盘操作FWD REV STOP键 1:外部信号(数字输入) (用FWD REV端子信号运行)--0选择运行操作的输入方式 F03最高输出频率1 F03 MAX Hz - 1 50 - 120 Hz 1 60可设定输出的最高频率 F04基本频率1 F04 BASE Hz - 1 25 - 120 Hz1 50设定基本频率 F05额定电压1 (基本频率1时)F05 RADET V - 1 0:输出与电源电压成比例的电压 80 - 240: AVR 动作(200V 级) 320 - 480: AVR 动作(400V 级)V1 200V级:200 400V级:400设定基本频率1(F04)时的电压 F06最高输出电压1 (最高输出频率时)F06 MAX V - 1 80 - 240V: AVR 动作(200V级) 320 - 480V: AVR 动作(400V 级)V1 200V 级:200 400V级:400 设定最高输出频率1(F03)时的电压 F07 加减速时间1 F07 ACC TIME 1 0.01-3600 s 0.01 6.00 V F08 加减速时间2F08 DEC TIME 1 0.01-3600 s 0.01 6.00 V F09转矩提升1 F09 TRQ BOOST 10.0:自动转矩提升 (恒转矩特性负载用) 0.1-0.9:平方转矩特性负载用 1.0-1.9:比例转矩特性负载用 2.0-20.0:恒转矩特性负载用-0.1 0.0 V

富士VG5N变频器参数及操作面板说明书(精)上课讲义

FUJI ELECTRIC 技术资料 FRENIC 5000VG5N 升降机专用 目录 页号1.功能 (2 1—1功能表 (2 1—2功能说明 (9 (1 速度设定 (9 (2 加减速时间设定 (10 (3 启动,停止功能 (10 (4 转矩偏移功能 (16 (5 停止模式下的移动距离的预测值表示 (19 2.加减速时间,移动时间的计算方法 (21 VG5N操作面板使用说明 FUJI VG5N变频器可以通过控制板上的LED+按键的键盘部分及操纵面板部分对系统进行参数设定、状态监视、控制驱动器的运行/停止等操作。熟悉键盘的功能与操作方法,是掌握调试FUJI VG5N变频器系统的前提,因此,建议调试之前仔细阅读本说明 一、操作面板部分说明

操纵面板的键盘,主要由LED数码管,LCD(液晶显示屏,按键三部分组成,其外形及功能区如图1所示: 图1 操作面板示意图 1、按键功能说明

说明:操纵面板中,FWD/REV和JOG键无效。STOP/RESET键的停机功能只有在自动调谐运行过程中和面板控制的普通运行时才有效,其余情况无效。在任何运行方式或停机状态,变频器有故障时,都可以通过STOP/RESET键对故障进行复位。 2、指示灯说明 键盘共有5个指示灯,其中3个用于组合单位显示。这些指示灯在键盘各种状态下处于点亮、熄灭或闪烁状态,其功能及含义见表2-2: 表2-2 面板指示说明

运行指示灯:位于运行键正上方,该灯有点亮、熄灭两种状态。在各种操作方式下,指示系统的运行状态。该灯点亮则表明操纵面板处于运行或自动调谐状态。 方向指示灯:位于方向切换键正上方,该灯有点亮、熄灭、闪烁三种状态,在停机状 态下,该灯闪烁,表明运行指令方向不确定;在运行状态下,该灯点亮则表明变频器接受上行运转命令,该灯熄灭则表明变频器接受下行运转命令。 单位指示灯:由三个指示灯组成,位于LED 数码管的右侧,其显示状态的不同组合分别对应六种单位,指示当前LED 数码管参数的单位,组合状态与单位对应关系见图2-1所示,按 键可以切换LED 显示参数。 r/min m/s A V UNIT Hz r/min m/s A V UNIT

富士变频器LIFT调试方法(模拟量)(20210309221904)

富士变频器LIFT调试方法(模拟量)1、变频器调整参数表

注:带*号的设定值为推荐值,可视具体情况进行调整 2、主机自学习方法 1) .将KAS KAD KMC KMY KMB接触器通电吸合,可采用短接的方 法。 2) .将使能端子EN与CM短接。 3) .修改变频器控制方式参数 P06=0 P07=5% P08=10%

F42=1 (带PG矢量控制) L01=5 (PR卡) L02=2048 (海德汉编码器) L36=2 L38=2 4) . 输入电机参数 F03=最高速度 F04=额定速度 F05=额定电压 P01=电机极数 P02=电机额定功率 P03=电机额定电流 5) . 主机自学习 首先将参数L03设置为3,然后切换至自学习界面后,按RUN键进行主机自学习(整个过程大约持续10 秒钟)。自学习完后需将界面切换为修改参数界面。 6) . 试运转电机 将电机以10%,20%,50%,100% 的速度运行,观察运行是否有异 常振动或都响声。 7) . 监视磁极位置检出值 断电(操作器显示消失),上电运行,观察是否能顺利启动。观察L04 是 否有值,若无值则须重复以上自学习步骤。 8) . 观察运行方向 观察电机的运转方向,是否与实际的运转方向一致,如相反,则将电机和变频器间的接线V 、W 进行互换;互换后重新进行主机自学习。 9). 拆线:将所有短接线拆除,恢复原来的状态。 3、起动力矩补偿调整方法 转矩补偿的调整框图如下所示:

2).模拟量控制中又由三条线路可控制,我公司采用V2 口控制转矩补偿。变频器X5点用于转矩保持。故需将变频器的E05参数设置为62。 3).平衡调整 把功能代码E43(LED监视器)设定为19,便能由LED对转矩偏置平衡调整(BTBB)进行监视。为了使显示数据为0[%],在功能代码C41(V2输入偏移)中进行平衡调整(以相对于电动机额定转矩的比例用[%]来显示数据)。 4).增益调整 ①在平衡调整后,把要调整的模拟输入端子的增益C42(V2输入增益)作为100[%],来进行增益的调整。 ②根据下表,来决定要设定的驱动侧?制动侧增益(L60,L61)的初始值
