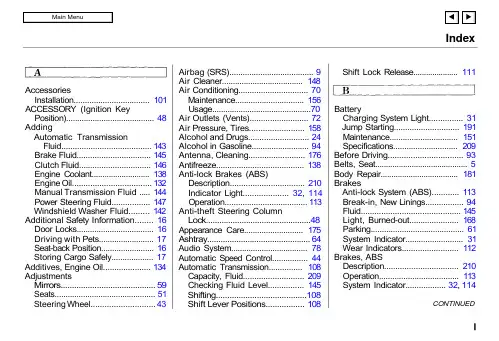

潍柴车辆产品说明书
AccessoriesInstallation.................................. 101ACCESSORY (Ignition KeyPosition)........................................ 48AddingAutomatic TransmissionFluid........................................ 143Brake Fluid................................. 145Clutch Fluid................................ 146Engine Coolant........................... 138Engine Oil................................... 132Manual Transmission Fluid ..... 144Power Steering Fluid................. 147Windshield Washer Fluid......... 142Additional Safety Information........ 16Door Locks................................... 16Driving with Pets......................... 17Seat-back Position........................ 16Storing Cargo Safely................... 17Additives, Engine Oil..................... 134AdjustmentsMirrors.......................................... 59Seats.............................................. 51Steering Wheel. (43)Airbag (SRS)...................................... 9Air Cleaner..................................... 148Air Conditioning............................... 70Maintenance............................... 156Usage.............................................70Air Outlets (Vents).......................... 72Air Pressure, Tires........................ 158Alcohol and Drugs........................... 24Alcohol in Gasoline.......................... 94Antenna, Cleaning......................... 176Antifreeze....................................... 138Anti-lock Brakes (ABS)Description................................. 210Indicator Light.................... 32, 114Operation..................................... 113Anti-theft Steering ColumnLock...............................................48Appearance Care........................... 175Ashtray.............................................. 64Audio System................................... 78Automatic Speed Control................ 44Automatic Transmission............... 108Capacity, Fluid........................... 209Checking Fluid Level................ 145Shifting........................................108Shift Lever Positions.. (108)Shift Lock Release (111)BatteryCharging System Light............... 31Jump Starting............................. 191Maintenance............................... 151Specifications............................. 209Before Driving................................. 93Belts, Seat........................................... 5Body Repair.................................... 181BrakesAnti-lock System (ABS)............ 113Break-in, New Linings................. 94Fluid............................................ 145Light, Burned-out...................... 168Parking.......................................... 61System Indicator.......................... 31Wear Indicators......................... 112Brakes, ABSDescription................................. 210Operation.................................... 113System Indicator.................. 32, 114CONTINUEDBraking System.............................. 112Break-in, New Car........................... 94Brightness Control, Instruments... 41Brights, Headlights......................... 40Bulb ReplacementBack-up Lights........................... 168Brake Lights............................... 168Front Parking Lights................. 164Front Side Marker Lights......... 165Headlights.................................. 163High-mount Brake Light.......... 167License Plate Lights.................. 170Rear Side Marker Lights.......... 169Specifications............................. 209Turn Signal Lights..................... 166Bulbs, Halogen. (163)Cables, Jump Starting With.......... 192Capacities Chart............................. 208Carbon Monoxide Hazard.............. 25Cargo, Loading............................... 102Cassette PlayerCare............................................... 86Operation.. (84)CAUTION, Explanation of............... ii Certification Label......................... 206Chains............................................. 162Change OilHow to......................................... 135When to....................................... 126Changing a Flat Tire..................... 185Changing Engine Coolant............. 140Charging System Indicator ... 31, 196CheckingAutomatic TransmissionFluid........................................ 143Battery Condition...................... 151Brake Fluid................................. 145Clutch Fluid................................ 147Drive Belts.................................. 157Engine Coolant........................... 138Engine Oil................................... 132Fuses........................................... 199Manual Transmission Fluid ..... 144Power Steering Fluid................. 147Checklist, Before Driving............. 104Child Safety...................................... 18Cigarette Lighter............................. 63Cleaner, Air (148)CleaningAluminum Wheels..................... 177Antenna....................................... 176Carpeting.................................... 178Exterior....................................... 176Fabric.......................................... 178Interior........................................ 178Leather........................................ 179Seat Belts.................................... 179Vinyl............................................ 179Washing...................................... 176Waxing........................................ 177Windows..................................... 180CLEAN Light................................... 86Clock, Setting the ............................ 62Clutch Fluid.................................... 147CO in the Exhaust......................... 214Cold Weather, Starting in............. 105Compact Spare............................... 184Consumer Information*................ 219Controls, Instruments and.............. 27CoolantAdding......................................... 140Checking..................................... 140Proper Solution.......................... 140Temperature Gauge....................38Corrosion Protection..................... 180Crankcase Emission ControlSystem......................................... 214Cruise Control Operation............... 44Customer Relations Office.. (219)DANGER, Explanation of................. ii Dashboard........................................ 28Daytime Running Lights................. 40Dead Battery, What to Do............ 191Defects, Reporting Safety............. 222Defogger, Rear Window................. 56DEXRON ® II AutomaticTransmission Fluid.................... 146Dimensions..................................... 208Dimming the Headlights................ 40DipstickAutomatic Transmission........... 143Engine Oil................................... 132Directional Signals........................... 41Disabled, Towing Your Car If...... 204Disc Brake Wear Indicators......... 112Disposal of Used Oil. (137)DoorsLocking and Unlocking............... 49Power Door Locks....................... 49DOT Tire Quality Grading........... 212Downshifting, 5-speed ManualTransmission.............................. 106Drive Belts...................................... 157Driving............................................ 103Economy..................................... 100In Bad Weather.......................... 114In Foreign Countries. (95)Economy, Fuel............................... 100Emergencies on the Road............. 183Battery, Jump Starting.............. 191Changing a Flat Tire................. 185Charging System Indicator ...... 196Checking the Fuses................... 200Low Oil Pressure Indicator...... 195Malfunction Indicator Lamp.... 197Manually Closing Sunroof........ 198Overheated Engine................... 193Emergency Brake............................ 61Emergency Flashers.. (56)Emission Controls......................... 214EngineBelts............................................. 157Coolant Temperature Gauge ..... 38Malfunction IndicatorLamp................................ 32, 197Oil Pressure Indicator........ 31, 195Oil, What Kind to Use............... 133Overheating................................ 193Specifications............................. 208Ethanol in Gasoline ......................... 95Evaporative Emission Controls.... 214Exhaust Fumes................................ 25Expectant Mothers, Use of SeatBelts by........................................... 9Exterior, Cleaning the. (176)Fabric, Cleaning............................. 178Fan, Radiator.................................... 27Features, Comfort andConvenience................................. 69Filling the Fuel Tank.. (96)CONTINUEDFiltersFuel.............................................. 149Oil................................................ 135First Gear, Shifting........................ 1075-speed Manual TransmissionChecking Fluid Level................ 146Shifting the................................. 107Flashers, Hazard Warning.............. 56Flat Tire, Changing a.................... 185FluidsAutomatic Transmission........... 143Brake........................................... 145Clutch.......................................... 147Manual Transmission............... 144Power Steering........................... 147Windshield Washer................... 142FM Stereo RadioReception...................................... 82Folding Rear Seat............................ 55Foreign Countries, Driving in........ 95Four-way Flashers........................... 56Front End, Towing byEmergency Wrecker................. 204Fuel....................................................94Fill Door and Cap......................... 96Filter.. (149)Gauge............................................ 36Octane Requirement................... 94Oxygenated.................................. 94Tank, Filling the........................... 96Fuses, Checking the. (199)Gas Mileage, Improving................ 100Gasohol............................................. 94Gasoline............................................ 94Filter............................................149Gauge............................................ 38Octane Requirement................... 94Tank, Filling the........................... 96Gas Station Procedures................... 96GaugesEngine Coolant Temperature .... 38Fuel................................................38Gearshift Lever PositionsAutomatic Transmission........... 1085-speed ManualTransmission.......................... 106Glass Cleaning............................... 180Glove Box.. (62)Halogen Headlight Bulbs.............. 165Hazard Warning Flashers............... 56HeadlightsDaytime Running Lights............. 40High Beam Indicator................... 33High Beams, Turning on............ 40Low Beams, Turning on............. 40Reminder Chime.......................... 40Replacing Halogen Bulbs ......... 163Turning on.................................... 40Heating and Cooling........................ 70High Altitude, Starting at.............. 105High-Low Beam Switch.................. 40Hood, Opening the .......................... 97Hot Coolant, Warning about........ 138Hydraulic Clutch............................ 147Hydroplaning. (115)Identification Number, Vehicle.... 206If Your Car Has to be Towed.......204IgnitionKeys...............................................47Switch............................................ 48Timing Control System............. 218Indicator Lights, InstrumentPanel..............................................29Infant Restraint................................ 19Inflation, Proper Tire .................... 160Inside Mirror.................................... 59Inspection, Tire.............................. 161Instrument Panel............................. 28Instrument Panel Brightness......... 41Interior Cleaning............................ 178Interior Lights.................................. 66Introduction.. (i)Jacking up the Car......................... 186Jack, Tire........................................ 185Jump Starting (191)Keys (47)Label, Certification........................ 206Lane Change, Signaling.................. 41Lap/Shoulder Belts........................... 6Leaking of Exhaust into Car.......... 25Lighter, Cigarette............................ 63LightsBulb Replacement..................... 163Indicator....................................... 29Parking.......................................... 40Turn Signal................................... 41Loading Cargo................................ 102LOCK (Ignition Key Position)....... 48LocksAnti-theft Steering Column........ 48Fuel Fill Door............................... 96Glove Box..................................... 62Power Door.................................. 49Trunk............................................ 50Low Coolant Level......................... 138Lower Gear, Downshifting to a.... 106Low Oil Pressure Indicator... 31, 195Lubricant Specifications Chart.... 208Luggage (102)Maintenance................................... 121Periodic Items............................ 130Record................................. 128 - 129Schedule............................. 124 - 127Manual Transmission.................... 106Manual Transmission Fluid ......... 144Maximum Shift Speeds......... 107, 110Meters, Gauges................................ 36Methanol in Gasoline...................... 94Mirrors, Adjusting (59)Neutral Gear Position.................... 109New Vehicle Break-in ..................... 94Normal Shift Speeds...................... 107NOTICE, Explanation of................... ii Numbers, Identification. (206)CONTINUED。
智多星使用-已解密
整车功能参数标定
5、离合/空挡/制动信号源选择及硬线开关信号反转设置EOL实现
涉及智多星页面：离合/空挡/制动信号。 信号源设置： • XX信号源选择使能选择是； • 信号源根据实际情况选择Hardware（硬线）、CAN； • 单击下载，断T15电15s完成修改。 硬线信号反转设置： • XX硬线信号反转设置使能选择是； • 硬线信号反转设置根据实际情况选择是、否； • 单击下载，断T15电15s完成修改。
23
3-1
• • •
远程数据刷写
数据获取方法： 智多星连接读取ECU数据信息，如图DHP12Q0761_01_V00，V00为数据版本号； 根据此信息申请相同版本数据,并提供智多星账户名； 因EMAS系统数据命名长度限制，EMAS系统中相应数据为P12Q0761_01_V00.sr
24
3-1
远程数据刷写
11
2-3
• •
整 车 功 能 参 数 标 定 - P TO 功 能
2、PTO功能EOL实现
涉及智多星软件界面：PTO转速设定、PTO。 PTO页面PTO设置模式使能选择是； PTO模式设置视具体情况选择：关闭、固定转速模式、驾驶室控制模式、远程控制模式、远程及驾驶室； 控制模式、变转速控制模式； 单击下载，断T15电15s完成修改； PTO页面开放修改开关信号源、硬线开关信号反转，修改步骤同上； PTO转速设定页面可修改PTO设定转速，修改步骤步骤同上。
9
2-1
整车功能参数标定-概述
参数标定步骤总结： 全部可EOL标定参数一共分为三种情况： 某项功能使能 • 读取功能当前状态； • 激活功能标定使能； • 根据需求更改功能是否激活； • 单击下载，断T15电15s完成修改； • 上电后读取功能当前激活状态是否与需求一致。
潍柴智多星服务站培训课程ppt课件
潍柴智多星服务站培训课程
19
智多星的连接 第一步：将智多星硬件与汽车OBD16接 口连接，此时红色电源指示灯亮 第二步：电脑连接智多星WIFI热点 点击电脑右下角无线网络连接图标， 在无线网络连接中选择与智多星SSID 相同名称的网络热点并连接，连接时 密码为SSID后五位：如：SSID为 diag200162，则密码为：00162
潍柴智多星服务站培训课程
20
第三步：检查IP设置 点击电脑右下角网络连接图标，打开 网络和共享中心（右图） 点击“更改适配器设置”， 如下图：
潍柴智多星服务站培训课程
21
鼠标右键点击与智多星SSID 同名的网络，选择属性(右 图)，在弹出的“无线网络连 接 状态”界面（下图）中点 击属性。
潍柴智多星服务站培训课程
也可用来屏蔽该 功能或器件存在 的故障，使其不 影响发动机运行
检测条件：T15上电；发动机转速为0
潍柴智多星服务站培训课程
9
潍柴智多星功能——ECU数据刷写
更换ECU或升级 数据时用来更 新ECU内部的程 序.
检测条件：T15上电；发动机转速为0 需向办事处申请数据；登录用户名：服务站协议 号；默认密码：123456
22
在弹出的“无线网络连接 属性” 界面（右图）中选中Internet协议 版本4（TCP/IPv4），然后再点击 “属性”按钮。
在弹出的对话框中（左图）选择自动 获得IP地址及DNS服务器地址
潍柴智多星服务站培训课程
23
连接发动机控制器 进入控制器界面（以国IV柴油机为例） 点击首页“柴油机控制器”，选中“潍柴 国IV”进入， 如右图：点击“连接控制器” 完成连接。 说明：如电脑已连接 了智多星可以不点击 “连接智多星按钮”
2_智多星培训课件
数据刷写
权限刷写完毕
权限刷写完成后需要等待10秒时间，10秒后点击确定后开始数据刷写，若权限刷写失败，可多尝 试几次或将ECU下电后再上电进行尝试
98
数据刷写
远程刷写INI
刷写步骤同ECU刷写数据
99
目录
一、智多星简介 二、智多星安装 三、智多星首次使用 四、智多星连接 五、手机版安装及使用 六、发动机诊断 七、数据刷写 八、ECU激活 九、双ECU刷写方法 十、智多星常见问题处理
47
智多星连接
48
智多星连接
WIFI连接的使用
确认智多星的名 称和密码
49
智多星连接
WIFI连接的使用
确认智多星的名 称和密码
50
智多星连接
WIFI连接的使用
智多星二代的名称和密码相同
51
智多星连接
WIFI连接的使用ቤተ መጻሕፍቲ ባይዱ
智多星标准版密码为 “12345678”
52
智多星连接
WIFI连接的使用 打开智多星，选 择离线模式
87
发动机诊断
DPF驻车再生
连接成功后，在服务测试界面下打开DPF再生测试选项。 点击开始后根据提示进行操作。
88
发动机诊断
驻车再生共分为五个阶段： 再生的阶段
等待再生阶段 DOC起燃阶段 DPF再生过渡阶段 DPF再生阶段
冷却阶段
驻车再生中断的原因：
离合器状态未踩下 车速不为零 刹车踏板未踩下 发动机转速超范围 系统中有故障存在，请清除故障 断缸缸号超出缸数范围
32
智多星连接
33
智多星安装
34
智多星连接
35
智多星连接
已WISE控制器为例（件号612650080075）进行示范
潍柴智多星产品及使用介绍
三、功能介绍
整车功能-高级标定
三、功能介绍
整车功能-INI文件介绍
主要内容
一、产品介绍 二、产品优势 介绍
数据刷写
三、功能介绍
数据刷写
三、功能介绍
数据刷写
三、功能介绍
数据刷写
三、功能介绍
数据刷写
三、功能介绍
数据刷写
四、现场操作
WISE
可使用的发动机ECU系统
一、产品介绍
诊断仪
EMAS刷写器 EOL
智多星
一、产品介绍
通用性强 适用面广
• 电控发动 机全覆盖
• PC、手机 、平板操 作系统均 适应
功能强大 携带方便
• 诊断 • 整车EOL • EMAS • 故障维修
帮助 • 体积小巧
支持网络
易于管理
• 软件主动 升级
• 用户信息 、所用软 件版本、 操作记录 全掌握
潍柴产品介绍
潍柴发动机产品介绍Brief Introduction of WeichaiEnginesWEICHAI POWERWeichai Power2 柴油机产品介绍Diesel Engines3 气体机产品介绍Gas Engines4 产品市场配套情况介绍Market Applications1 产品研发实力介绍R&D Capability1 产品研发实力介绍R&D Capability1.1 技术研发状况介绍Weichai R&D CapabilityWeichai PowerWeichai PowerMoteurs BaudouinM26 series engine200 series engine WD615/WD618 series engine MAN license L27/38 ,L32/40 engineWeichai-Deutz 226B series engine 1989产品发展历程Weichai Products Development HistoryWeichai Established160 series engine 170 series engineWP12 Euro Ⅲseries engine194620041998199619562008199320062009250 series engineWP5/WP7 series engine Reproducing series engineWeichai R&D Capability截止目前，潍柴拥有A系列，226B系列，WP5/WP7系列，WD615/WD618系列，WP12系列，M26系列，160系列，170系列，200系列，250系列，L27/38系列,L32/40系列等12大系列产品的研发平台，其中9大系列产品具备批量生产能力。
Up to now, Weichai possesses both high-speed engines and medium-speed engines, and has established researching platforms of twelve series engines, they are A series, 226B series, WP5/WP7 series, WD615/WD618 series, WP12 series, M26 series, 160 series, 170 series, 200 series, 250 series, L27/38 series, L32/40 series. All of them except A series , L27/38 and L32/40 series have large batch production capacity.根据“生产一代，储备一代，开发一代”的研发思路，潍柴开始着手研发满足欧Ⅴ排放的各系列产品，目前重卡用欧Ⅴ发动机已经进入路试阶段。
潍柴智多星服务站培训课程
案例分析
对收集的案例进行深入分 析，总结维修经验，提炼 维修技巧。
案例应用
将分析得到的经验应用于 实际维修工作中，提高维 修效率和准确性。
05
服务站管理培训
服务流程优化
制定标准化服务流程
确保服务流程的规范化和高效化，提高服务质量和效率。
优化服务流程
通过分析和改进服务流程中的各个环节，消除浪费，提高服务响应 速度。
发动机是一种能量转换装置， 它将燃料燃烧产生Biblioteka 热能转化 为机械能，驱动车辆行驶。
发动机由进气、压缩、做功和 排气四个冲程循环工作，每个 冲程都由相应的机构和系统完 成。
发动机类型包括汽油发动机、 柴油发动机、电动机等，不同 类型发动机的工作原理有所不 同。
发动机主要部件
发动机主要由气缸、曲轴、活塞、气 门、飞轮等组成。
04
提升服务站员工的服务 意识和客户满意度。
课程内容
01
02
03
04
潍柴发动机工作原理和基本结 构。
潍柴发动机常见故障及诊断方 法。
潍柴发动机维修工具和设备的 使用和维护。
潍柴发动机维修案例分析和经 验分享。
课程安排
01
第一阶段
理论学习（2天）。
02
第二阶段
实操练习（3天）。
03
04
第三阶段
故障诊断与排除（1天）。
专业团队
拥有经验丰富的技术团队，具备专业知识和 技能，能够快速解决客户问题。
原厂配件
提供潍柴产品的原厂配件，保证配件的质量 和可靠性。
先进设备
配备先进的检测和维修设备，提高维修效率 和准确性。
优质服务
始终以客户为中心，提供高品质的售后服务 和技术支持，助力客户商业成功。
潍柴电力原装发电机组技术说明书
潍柴电力原装80kW柴油发电机组技术说明书潍柴重机股份有限公司产品名称潍柴电力原装柴油发电机组机组品牌潍柴(原装)机组型号WPG110/B1机组产地山东·潍坊柴油机品牌潍柴柴油机型号WP4.1D100E200柴油机产地山东·潍坊发电机品牌潍柴发电机型号WHA-100-4/0.4智能控制器品牌潍柴智能控制器型号WHC系列机组尺寸（mm）2058×965×1467机组重量（kg）1230二、输出功率描述2.1主用功率(基本功率PRP)定义：在商定的运行条件下，并按制造商规定的维修间隔和方法实施维护保养，发电机组能每年运行时间不受限制地为可变负载持续供电的最大功率。
2.2备用功率(限时运行功率LTP)定义：在商定的运行条件下，并按制造商规定的维修间隔和方法实施维护保养，发电机组每年供电达500h的最大功率。
本项目潍柴机组功率按照此功率进行标定。
三、规范性引用文件潍柴柴油发电机组的设计、制造符合下列标准：GB/T20136-2006《内燃机电站通用试验方法》JB/T50054-1999《内燃机电站可靠性考核评定方法》JB/T10303-2001《工频柴油发电机组技术条件》GB/T2820-2008《往复式内燃机驱动的交流发电机组》系列标准JB/T6755-1993《柴油发电机组成套开关设备》JB/T8194-2001《内燃机电站术语》四、环境条件4.1机组的功率标定条件a）绝对大气压力，PX：100kPa（或海拔高度0米）；b）环境温度，Tr：298K（25℃）；c）空气相对湿度Φr：30%。
4.2机组在下列条件下，应能输出额定功率：a）海拔高度≤1000米；b）环境温度≤40℃；c）空气相对湿度Φr：≤90%。
4.3机组在下列条件下，应能输出规定功率（允许修正功率）并可靠地工作：a）海拔高度不超过3000m；b）环境温度：下限值-25℃，上限值50℃；c）空气相对湿度：最湿月平均最高相对湿度为95%（25℃）五、发电机组的主要技术规格机组型号WPG110/B1额定功率/容量（kW/kVA）80/100备用功率/容量（kW/kVA）88/110额定电压（V）400/230额定频率（Hz）50额定电流（A）144额定功率因数0.8（滞后）额定转速（r/min）1500相数及接法三相四线、星形接法冷却方式闭式循环强制水冷启动方式DC24V电启动调压方式自动励磁方式无刷励磁绝缘等级H防护等级IP23控制方式手动、自动散热水箱设计温度（℃）≤45六、发动机的主要技术规格机组型号WPG110/B1柴油机品牌潍柴型号WP4.1D100E200功率（kW）100额定转速（r/min）1500型式L型、直喷进气方式增压中冷冲程数4气缸数4缸径/行程（mm）105/118燃油系统机械泵调速方式电子调速排气量（L） 4.087机油容量（L）13防冻液容量（L）18启动方式DC24V电启动冷却方式闭式循环强制水冷曲轴旋转方向逆时针（面向飞轮端）七、发电机的主要技术规格机组型号WPG110/B1发电机发电机品牌潍柴型号WHA-100-4/0.4额定功率（kW）80额定转速（r/min）1500额定频率（Hz）50额定电压（V）400/230额定电流（A）144额定功率因数0.8（滞后）波形正弦波相数及接法三相四线、星形接法、励磁方式无刷励磁调压方式自动绝缘等级/温升等级H防护等级IP23八、机组的主要性能指标8.1机组的主要性能指标（一）性能参数单位运行极限值电压稳定电压偏差δUst%≤±1瞬态电压偏差突减100%负载δU+dyn%≤+20突加负载δU－dyn%≤-15电压恢复时间s≤5电压不平衡度δU%1空载电压调整范围%不小于95～105频率频率降δfst%≤3稳态频率带βf%≤0.5瞬态频率偏差突减100%负载δf+dyn%≤+12突加负载δf--dyn%≤-10频率恢复时间s≤38.2机组的主要性能指标（二）机组型号WPG110/B1经济性指标发动机经济燃油消耗率（g/kW.h）≤198机油消耗率（g/kW.h）≤0.3环境污染限值振动单振幅幅值机组在空载、半载、满载运行时，其振动单振幅幅值≤0.5mm满载时踞机组1米处噪音（dB（A））≤85“三漏”要求机组无漏油、漏水、漏气、漏电等现象可靠性大修时间20000h 平均无故障时间1000h九、机组的主要控制功能控制屏安装潍柴控制器和手动开关，机组控制系统可以选择手动/自动模式对机组实现启停。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
WEICHAI DIAGSMART
应用工程部 2019年11月9日
主要内容
一、产品介绍 二、安装使用 三、功能介绍 四、现场操作
一、产品介绍
潍柴智多星是由潍柴研发的新一代诊断工 具，全面支持潍柴旗下多款发动机。具有诊断 、整车功能标定、数据刷写等功能。可在电脑 、手机、平板电脑上运行，支持包括Windows 、Android、ios等操作系统。是诊断集成工具 跨时代革命性的产品。
主要内容
一、产品介绍 二、安装使用 三、功能介绍 四、现场操作
二、使用方法
软件安装：
软件下载后，双击以下图标，按提示安装。
缺framework
一直点击下一步直至安装完成。
二、使用方法
设备连接
+
蓝色
二、使用方法
登录
软件默认用户名：admin 默认密码：admin
二、使用方法
程序主界面
二、使用方法
三、功能介绍
查看故障维修指引-故障原理
三、功能介绍
查看故障维修指引-故障原理
三、功能介绍
查看故障维修指引-故障原理
三、功能介绍
清除故障
清除历史故障 ，保留现有故
障。
三、功能介绍
数据流监测
三、功能介绍
数据流监测存储、回放
三、功能介绍
国三具体监测量
三、功能介绍
国四具体监测量
三、功能介绍
二、使用方法
程序最小化、退出
在空白处右击，界面上下会出现工具栏
主要内容
一、产品介绍 二、安装使用 三、功能介绍 四、现场操作
三、功能介绍
控制器信息
三、功能介绍
故障码
三、功能介绍
冻结帧
三、功能介绍
查看故障维修指引-故障原理
三、功能介绍
查看故障维修指引-故障原理
三、功能介绍
查看故障维修指引-故障原理
来亲自动手试试吧！ 感受下潍柴服务设备的高效
便捷。
高效便捷的智多星售后服务将为我们潍柴 发动机赢得更佳的口碑，开拓更大的市场，赢 得更多的利益，有你、有我、有我们共同的努 力！
谢 谢！
用户信息
如何取消登陆密码？
二、使用方法程序主界面二、使用方法系统配置
不需要注册
二、使用方法
程序主界面
二、使用方法
柴油机控制版本选择
二、使用方法
WIFI连接
扬柴产品诊断接口针脚选择
1
8
9
16
上图16孔诊断接头，上宽下窄。
如果针脚1和9有端子，则选择1和9 如果针脚1和9无端子，则选择6和14
价格便宜 易于推广
• 软件全免 费
• 适配器单 价千元左 右
一、产品介绍
购买流程 ：
整车厂、服务站 办事处
客服
备品公司
各地中心库领取
一、产品介绍
软件获取途径： 潍柴服务见证资料管理系统 网址：/ 账号、密码：渠道内使用已有账号密码。
执行器测试
尿素喷射测试时，把尿素喷嘴从SCR箱上拆下， 放置空气中，点击测试，查看是否喷射，可以检 查尿素不消耗的市场故障。
三、功能介绍
功能测试
此功能暂时关 闭，后续开放
三、功能介绍
整车功能-启动控制
命名应为拼音 或数字
三、功能介绍
整车功能-启动控制
三、功能介绍
整车功能-启动控制
三、功能介绍
三、功能介绍
整车功能-高级标定
三、功能介绍
整车功能-INI文件介绍
主要内容
一、产品介绍 二、产品优势 三、产品现状 四、现场操作
三、功能介绍
数据刷写
三、功能介绍
数据刷写
三、功能介绍
数据刷写
三、功能介绍
数据刷写
三、功能介绍
数据刷写
三、功能介绍
数据刷写
三、功能介绍
数据刷写
四、现场操作
WISE
可使用的发动机ECU系统
一、产品介绍
诊断仪
EMAS刷写器 EOL
智多星
一、产品介绍
通用性强 适用面广
• 电控发动 机全覆盖
• PC、手机 、平板操 作系统均 适应
功能强大 携带方便
• 诊断 • 整车EOL • EMAS • 故障维修
帮助 • 体积小巧
支持网络
易于管理
• 软件主动 升级
• 用户信息 、所用软 件版本、 操作记录 全掌握
整车功能-启动控制
三、功能介绍
整车功能-基础标定
三、功能介绍
整车功能-高级标定
三、功能介绍
整车功能-高级标定
三、功能介绍
整车功能-高级标定
三、功能介绍
整车功能-高级标定
三、功能介绍
整车功能-高级标定
不用填写，用于判断 变速箱输出轴转速
三、功能介绍
整车功能-高级标定
三、功能介绍
整车功能-高级标定
一、产品介绍
WIFI
+
目前操作系统： 32位 windows XP、 windows 7 64位 windows XP、 windows 7
产品介绍
后续软件扩展平台
Windows XP Win7
Android
Win8
运行平台
IOS
Windows phone
产品介绍
柴油机 EDC7
EDC17
气体机 EGC4
