电动机巡检项目、要求及记录(E16G1C01)

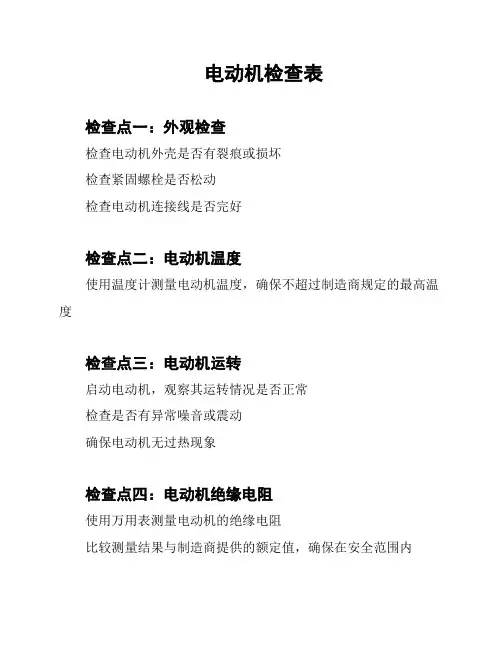

电动机检查表
电动机检查表
检查点一：外观检查
检查电动机外壳是否有裂痕或损坏
检查紧固螺栓是否松动
检查电动机连接线是否完好
检查点二：电动机温度
使用温度计测量电动机温度，确保不超过制造商规定的最高温度
检查点三：电动机运转
启动电动机，观察其运转情况是否正常
检查是否有异常噪音或震动
确保电动机无过热现象
检查点四：电动机绝缘电阻
使用万用表测量电动机的绝缘电阻
比较测量结果与制造商提供的额定值，确保在安全范围内
检查点五：电动机联轴器
检查联轴器是否松动或磨损
确保联轴器连接紧密，无异常现象
检查点六：电动机传动装置
检查传动装置的润滑情况，确保充足
观察传动装置的运转情况，确保正常工作
检查点七：电动机接地
检查电动机接地线是否良好连接
确保电动机接地良好，能有效排除静电和电磁干扰
检查点八：电动机启动器和保护装置
检查电动机启动器和保护装置的工作情况
确保启动器和保护装置能正常启动和保护电动机
以上为电动机检查表，请按照表格逐项进行检查，并记录检查结果。
如有异常现象或问题，请及时报告并采取相应措施修复或更换电动机。
电动机试运转检查记录
电动机试运转检查记录日期：20XX年XX月XX日地点：XX工厂设备名称：XXXX型电动机设备编号：XXXXXX一、检查前准备1.确认电动机的电源电压和相数与设备技术要求一致。
2.确保电动机的接线正确牢固，无虚接、短路等问题。
3.检查电动机的机械部分，确保皮带、轴承、齿轮等传动部件无异常。
二、试运转检查1.启动前检查：a.确保电动机周围无杂物，无堵塞、触碰等障碍物。
b.检查电动机控制开关，确保接线可靠，开关可正常启停。
2.启动检查：a.将电动机的控制开关切换到启动位置。
b.观察电动机是否有异常声响或异味。
c.借助仪器检测电动机的电压和电流，确保与设备要求相符。
d.检查电动机的启动时间和速度，确保在技术要求范围内。
e.检查电动机的转向是否正确，确保与既定方向一致。
3.运行检查：a.观察电动机运行过程中是否有异常振动或过热现象。
b.借助仪器检测电动机的电压、电流和频率等参数，确保在正常范围内。
c.检查电动机的运转稳定性和效率，确保达到设备技术要求。
4.停止检查：a.将电动机的控制开关切换到停止位置。
b.观察电动机停止过程中是否有异常声响或震动。
c.检查电动机停止时间的符合要求。
三、检查结果记录1.电动机在试运转过程中未发现任何异常现象，运行状态稳定，未出现过热、振动等情况。
2.检测仪器显示的电压、电流、频率等参数均在正常范围内，与设备技术要求相符。
3.电动机启动时间和速度符合设备技术要求。
4.电动机转向与设备既定方向一致。
5.电动机停止过程中未发现任何异常声响或震动，停止时间符合要求。
四、存在问题及处理目前未发现任何问题，电动机运行正常，无需处理。
五、其他注意事项1.在试运转前应对电动机及其周围环境进行彻底的清洁，避免杂物、灰尘等进入电动机内部。
2.定期对电动机进行维护保养，包括清洁、润滑等工作，以保持其正常运行状态。
3.如发现电动机异常或故障，应立即停止使用，并取得专业人员进行维修处理。
以上为电动机试运转检查记录，经检查，电动机运行正常，适用于现场设备使用。
设备巡视检查制度及内容要求（6篇）
设备巡视检查制度及内容要求设备巡查检查机制是指通过定期对设备实施检查和巡查，旨在及时发现并处理设备故障和潜在安全风险的规范。
以下是该机制的主要要求：1. 巡查频率：应根据设备的使用频率和工作环境设定合理的巡查周期，可按月、季度、半年或年度进行调整。
2. 巡查人员：需明确巡查的责任主体和执行人员，可以是设备操作员、维修技术人员或专职设备管理人员。
3. 巡查内容：应详细规定巡查的具体事项，涵盖设备的整体状况、运行表现以及可能的安全隐患，内容应依据设备的特性和使用规定来确定。
4. 巡查程序：需制定明确的巡查步骤和执行方法，可能包括检查设备外观、内部结构、部件功能以及设备运行状态等环节。
5. 巡查记录：要求巡查人员详细记录巡查结果和发现的问题，可使用专门的巡查记录表单或软件。
记录应详实准确，包括设备名称、巡查日期、执行人员、检查内容、问题描述等信息。
6. 故障处理：对巡查中发现的问题，需制定相应的解决策略并迅速执行整改。
对于存在严重安全隐患的设备，应立即停止使用，并报告相关部门进行进一步处理。
7. 反馈与优化：在机制执行过程中，应及时收集巡查人员和设备使用者的反馈，以便不断优化和改进巡查机制，确保其有效性和适应性。
总之，设备巡查检查机制应能全面、系统地评估设备状态和运行表现，及时发现并解决故障和安全问题，以保障设备的正常运行和使用安全。
设备巡视检查制度及内容要求（二）一、背景概述设备巡视检查是定期对设备进行检查、巡查和维护的关键任务。
通过建立设备巡视检查制度及详细规定，旨在确保设备的稳定运行，增强设备的可靠性和安全性。
二、制度目标1. 确保设备的正常运行，降低设备故障的发生概率。
2. 保证设备维护和维修的及时性，防止因设备故障导致的生产中断和经济损失。
3. 提升设备操作人员的专注度和责任感，减少人为操作错误引发的设备事故。
4. 完善设备巡视检查记录，为设备运行的评估和优化提供数据支持。
三、制度内容规范1. 巡视检查频率设备巡视检查的频率应根据设备的重要性和工作环境来设定，通常要求每日、每周、每月、每年进行不同程度的检查。
电动机巡检制度
精选电气设施巡检制度为了保证明湖电气装置的安全稳固长周期运转，实时办理生产装置电气设施故障，保证电气设施保护维修质量，特拟订本制度。
1巡检工作安排1.1 巡检时间安排1.1.1 每班巡回检查两次，每次许多于是 2 小时，1.2 巡检人员安排1.2.1 巡检人员由独立巡视高、低压电气设施的人员担当。
2巡检线路的设置2.1 依据电仪车间电气设施巡视野路图为基本线路巡视。
3巡检点的设置3.1 现场的巡检点设置：电仪车间电气设施巡视野路况图３.2 巡检点的设置一定与被检设施有足够的安全距离。
３.3 巡检点的设置一定做到“重要设施要见牌”，巡检牌一定固定安装，表面洁净无破坏。
３.4 所有巡检线路和巡检点的设置都须经过电仪车间主管人员同意和现场确认方可实行。
４巡检工作要求４.1 巡检人员按规定的巡检路线，实行巡检挂牌制度。
每日巡检挂牌两次，每次巡检人数许多于2 人，每次巡检时间不得少于 2 小时，每次巡检一定将设施的状况作好记录，接受不按期的抽查。
４.2 巡检人员按规定巡检检查电气设施的声音、电流、电压、温度、振动、润滑油和油脂等状况，并做好记录。
４.3 巡回检查工作按巡视路线图，在值班长的一致安排下，由两人进行。
如一人进行检查，禁止进行任何操作。
４.4 巡检人员一定自带必需的器具 ( 验电笔、点温计、及照明器具 ) ，实时掌握电气设施的运转与备用状态，仔细做好巡检记录。
４.5 在巡检过程中，发现故障问题，要按轻、重、缓、急要乞降经有关部门签发工作票或操作票后，再进行办理，力量不足时，应恳求检修人员增援。
暂时没法办理的应实时向生产主任和厂长报告，同时做好设施的缺点记录，并拟订出举措和方案待批。
４.6 巡检人员每日用测温仪对所有运转电气设施的温度进行一次检测，并做好记录。
４.7 巡检人员每周对所有的运转电动机进行一次状态监测，对备用电动机进行一次绝缘检测，并做好记录。
４.8 维修人员对电动机运转 1500 小时及以上，在停机后一定对接线盒内接线柱及引线进行检查和螺丝紧固，并成立有关的记录。
机组巡检项目及内容(热电)
机组巡检项目及内容（热电）机组巡检是指对热电机组进行定期检查和维护，以确保机组的正常运行和安全性。
机组巡检的项目和内容主要包括以下几个方面：1.外观检查：对机组的外观进行仔细检查，包括机组的整体结构、壳体、风机、传动装置、电缆线路等。
检查过程中需要注意机组是否有明显的磨损、变形、腐蚀等情况，以及是否存在松动、脱落、断裂等问题。
2.温度检测：使用温度计或红外线测温仪对机组的各个部件进行温度检测，比如发动机、电机、发电机、变压器、冷却系统等。
通过检测温度可以了解机组的热量分布情况，发现异常温度变化，及时采取相应的措施。
3.润滑系统检查：对机组的润滑系统进行检查，包括润滑油的油位、油质、油品是否正常，润滑系统的管路是否有堵塞、漏油或泄漏等情况。
如果润滑系统异常，需要及时添加或更换润滑油，清洗管路，修复泄漏。
4.运行状态检测：对机组的运行状态进行检测，主要包括电压、电流、频率、功率因数等参数的测量，以及运行噪音、振动等情况的观察。
通过对运行状态的检测可以判断机组的工作效率和稳定性，发现异常情况及时修复。
5.控制系统检查：对机组的控制系统进行检查，包括启动系统、监控系统、控制仪表、保护装置等。
检查过程中需要确保控制系统的连接是否正常，仪表指示是否准确，保护装置是否灵敏，如果发现问题需要及时调试或更换。
6.安全设施检查：对机组的安全设施进行检查，包括灭火系统、燃气探测器、漏电保护装置等。
检查过程中需要确保安全设施的正常工作，可靠性和有效性，如果发现异常需要立即处理。
7.清洁和除尘检查：对机组进行清洁和除尘，包括清除机组外部的灰尘和污物，清洁通风道和散热器，检查空调系统的滤网和过滤器等。
清洁和除尘可以提高机组的散热效率和工作环境，减少故障和事故的发生。
8.零部件检查：对机组的关键零部件进行检查，如发动机的气缸、活塞、气门、点火器等，发电机的定子、转子、绝缘性能等。
通过检查零部件的工作状态和磨损程度可以预防故障的发生，及时更换磨损严重的零部件。
电动机试运转检查记录
电动机试运转检查记录检查人员：XXX被检电动机：XXX型号电动机检查日期：XXXX年XX月XX日一、检查前准备1.确认被检电动机的型号、额定功率、额定电流等基本参数。
2.检查电动机的外观是否完好，检查外壳、电缆、接线端子等是否损坏或松动。
3.检查电动机的运行环境，确保其处于正常工作状态。
二、试运转检查1.准备工作（1）检查电源线路和控制器等设备的连接情况，确保电源线路电压与电动机额定电压相匹配。
（2）检查电机的接地线是否良好接触，确保地线的可靠性。
（3）检查电动机的轴承润滑情况，如有需要，进行润滑。
2.启动检查（1）按照电动机的启动程序，启动电机，并记录电机的启动时间。
（2）观察电机启动过程中的声音和振动情况，判断是否正常。
（3）检查电动机的起动时间和起动电流，是否符合额定参数。
3.运行检查（1）观察电动机运行状态，检查是否有异常声音、振动等现象。
（2）使用测量仪器，监测电动机的电流、电压、功率等参数，并记录下来。
（3）观察电动机的温度变化，若超过额定温度，应立即停机检查。
4.停机检查（1）按照电动机停机程序，停止电机运行，并记录下停机时间。
（2）观察电动机停机过程中的声音和振动情况，判断是否正常。
（3）检查电动机的运行参数与停机前的参数是否一致。
三、问题记录与处理1.若发现电动机在试运转过程中出现异常现象，如声音异常、振动过大等，应立即停机检查，记录现象，并交由专业人员进行维修或更换。
2.如发现电动机的运行参数与设计参数不符，如电流过大、温度过高等，应查明原因进行调整或更换相关部件。
3.如电动机运行正常，无异常现象，且运行参数与设计参数一致，可认为试运转检查合格。
四、检查结论本次试运转检查结果显示，被检电动机运行正常，无异常现象，运行参数与设计参数一致，试运转检查合格。
五、安全措施1.为确保工作人员的安全，在试运转时，应注意以下安全措施：（1）佩戴好防护装备，如安全帽、耳塞、防护眼镜等；（2）不得穿拖鞋等不符合安全要求的鞋子；（3）禁止戴手表、项链等飞溅物品；（4）不得擅自接触电机电源线路；（5）禁止将手插入电机运行区域内。
巡检工作的内容及巡检注意事项
6
水位计
锅炉低压、高压汽包压力、水位计就地指示与集控室校对指示应一致，就地两侧水位计指示一致，并有轻微波动，水位汽水侧阀门无滴漏。
每班巡检一次
7
清灰装置
钢刷清灰装置控制柜检查有无报警，正常时各刷架应在自动位
每班巡检一次
8
除氧器
除氧器液位、温度就地指示与集控室校对指示一致，无跑冒滴漏现象
每班巡检一次
发现缺油时加注#43或#32润滑油
每班巡检两次
.2
螺旋输灰机
检查输灰机减速机油位是否正常（1/2-2/3处），电机减速机地脚螺栓是否紧固。检查各吊瓦处油杯油位正常
启动前检查灰仓灰位在低灰位，检查输灰机内有无大焦块或异物，检查绞刀完好，运行过程中检查输灰机有无异音，停止时检查输灰机内无积灰，发现油位低时及时补油（发现缺油时加注#43或#32润滑油）
9
集控室
汇报值长发现就地存在的问题，及时上缺陷，联系检修处理，对重大安全隐患要跟踪处理进度。
立式锅炉
1
清灰装置
1检查各润滑油点的润滑油脂，保证及时添加；
2检查料斗、链板、链销、辊轮，拧紧松动件，如有变形、损坏严重者须更换；
3清理表面异物及机架、受料部位走廊上的散落物料；
1因为运行时，存在着炉膛内负压，因此应仔细调整圆锥锁气器重锤位置（本设备上左右各有一个小的重锤），以确保锥帽能够正常开启、关闭。
每班清灰时启动并检查
3
1#-11#箱体
箱体炉鸣、人孔门漏风、捅灰管漏风、四条清灰链条松紧度一致，钢丝绳定滑轮动作灵活
每班巡检两次
4
仪表
锅炉过热蒸汽母管、压力表、对空排，与集控室校对就地压力指示是否一致，对空排气、过热器疏水阀有无内漏
电动机日常巡检培训PPT课件
对于不利的地方如 声音杂乱多种因素 及其它不宜辨别的 情况检查要更加仔 细不要被外界不利
因数所干扰。
对于心中没底的设 备或可能会出现问 题的设备可从时间 上酌情进行细致的
检查。
.
7
巡检的目的及基本要求
巡检时发现设备异 常，应加强监视， 分析原因及时向上
级汇报。
巡检中发现设备着 火或危急人身安全 时，应及时将电气 设备停电，根据安 规规定的灭火方法 进行灭火或抢救， 对于现场无法停电 的设备，应及时汇 报联系停电。。
定。
巡检过程中,严格遵 循一听、二看、三 闻、四通过原则即 通过、耳听、眼看、 手模、鼻闻判断设 备和系统的运行情 况。根据平常工作 经验加以分析，确 认无危害人体异常 情况时才能通过检 查的设备和系统继
续巡查。
.
6
巡检的目的及基本要求
对于出现的一切异 常现象和声音变化 异常气味地面渗水、 漏油痕迹及不符合 规律的现象要本着 事出有因一追到底 的精神认真追查。
• 对设备巡检是电气运行工作中经常性的很重要的一项内容。处
02
于运行状况的电气设备，在高电压的作用下，其性能和状态的
变化，除依靠设备的保护、监视装置、表记等显示外，对于设
备故障和异常初期的外部现象，则主要地依靠值班人员定期的
和特殊的巡检来发现。因此，设备巡检的质量高低、全面与否，
与人员的工作经验、工作责任心和巡检方法直接有关。
河北建设水务
电动机日常巡 检
建投邢台热电 化水电仪 刘冬 2019年3月5日
.
1
目录
Contents
01. 巡检的目的及基本要求 电机巡检的作用和检查工艺要求
02. 一般巡检的方法 对电机检查的方法介绍
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
.
.
第三部分 电动机维护和检修
第一章 电动机维护
模块1 电动机巡检项目、要求及记录(E15G1C01)
【模块描述】 通过本模块包的学习，学员能完成电动机日常巡检，了解巡检的项目和
要求，能够独立巡检，能够完成常见缺陷的判断和处理。
【正文】
一、 电动机巡检的目的
电动机在运行过程中，其性能和状态会发生变化，此时除依靠设备的保护、监视装置、
表记等显示外，对于电机故障和异常初期的外部现象，则主要地依靠值班人员定期的巡检来
发现。这样才能及时了解电动机的工作状态，及时发现电动机的异常现象，将事故消除在萌
芽之中。因此，电机巡检的质量高低、全面与否，将决定电机的使用寿命长短。
二、 电动机巡检的要求
1、巡检为了及时发现缺陷、防止其扩大，减少经济损失、保证安全运行的一项重要措施。
2、巡检是了解电机的运行状态并对发现的异常情况迅速采取措施保证设备安全稳定运行的
重要手段。
3、巡检应在不同的时间内，根据电机的重要性和特殊性进行有目的、有重点定期和周期性
的巡视，做到巡检彻底、无遗漏。
4、巡检人员应配备必要的工具，如手电筒、听针、测电笔、点温计、测振仪等，保证巡检
质量。
7、巡检过程中,严格遵循一听、二看、三闻、四通过原则即通过耳听、眼看、手模、鼻闻判
断电机的运行情况。根据平常工作经验加以分析，确认无危害人体异常情况时才能对电机继
续巡查。
8、对于出现的一切异常现象和声音变化异常气味地面渗水、漏油痕迹及不符合规律的现象
.
.
要本着事出有因一追到底的精神认真追查。
9、对于不利的地方如声音杂乱多种因素及其它不宜辨别的情况检查要更加仔细不要被外界
不利因数所干扰。
三、 电动机巡检的项目
1、检查电动机的接地线是否可靠，检查电动机外壳是否裂纹，检查电动机的地脚螺丝，端
盖螺丝是否松动。
2、检查电动机的工作电流是否超过额定电流。
3、检查电动机的通风和运行环境的情况，应保持电动机及罩壳的干净卫生，保证冷却风扇
的正常运行，保证通风口畅通。
4、监听电动机的噪音是否有异常情况。
5、监听电动机轴承声音是否有异常情况。
6、检查电动机是否发出异常的气味。
7、检查电动机轴承部位是否挥发油脂气味。
8、检查电动机是否有过热的情况。
9、检查电动机是否有异常振动的情况。
四、 电动机巡检的方法
1、眼看：用双目来测视设备看得见的部位，观察其外表变化来发现异常现象，是巡视检查
最基本的方法，如标色设备漆色的变化、裸金属色泽，充油设备油色等的变化、渗漏，设备
绝缘的破损裂纹、污秽等。
2、耳听：带电运行的设备，不论是静止的还是旋转的，在交流电压的作用下，有很多都能
发出表明其运行状况的声音。工作人员随着经验和知识的积累，只要熟练地掌握了这些设备
正常运行时的声音情况，遇有异常时，用耳朵或借助听音器械(如听针)，就能通过它们的高
低、节奏、声色的变化、杂音的强弱来判断电气设备的运行状况。
3、鼻嗅：鼻子是人的一个向导，对于某些气味(如绝缘烧损的焦糊味)的反映，比用某些自
动仪器还灵敏的多。嗅觉功能因人而异，但对于电气设备有机绝缘材料过热所产生的气味，
正常人都是可以辨别的。在巡检过程中，一旦嗅到绝缘烧损的焦糊味，应立即寻找发热元件
的具体部位，判别其严重程度，如是否冒烟、变色及有无异音异状，从而对症查处。
4、用手触试：用手触试电气设备来判断缺陷和故障虽然是一种必不可少的方法，但必须强
调的是，必须分清可触摸的界限和部位，明确禁止用手触试的部位，比如用手背轻触设备，
.
.
触试前要明确设备不带电且要有良好的接地。
5、使用仪器检查：巡检使用的点温计：电气设备绝缘故障大多是在带电状态下由于过热老
化引起的，利用红外线测温仪对设备各强流接触部位进行测试，可以及时发现过热异常情况。
巡检使用的测振仪：电机的振动参数突然变大，可能是电机基础底脚松动、轴承晃动、端盖
跑外圈等
五、 电动机巡检的记录标准
1、电动机的温度
运行中的电动机温度超过其允许值时，即便不烧坏电机，也要损绝缘，使电机
寿命缩短。以下是常用电动机运行允许温升表：
温度=温升+周围空气温度
温升=温度-周围空气温度
2、 电动机的振动
一般是测轴承附近的机座或端盖上，振动的标准值与转速有关，3000转/分
-0.050mm, 1500转/分-0.085mm，1000转/分-0.100mm，750转/分及以下-0.120mm，
电动机振动过大，必须详细检查基础是否牢固，地脚螺丝是否松动，皮带轮或联轴器
电动机部件 绝缘等级 环境温
度（℃）
允许温升（用温度计法测出）（℃） 允许温度（用
温度计法测
出）（℃）
定子绕组 A 35 60 95
铁芯 A 35 65 100
滚动轴承 A 35 60 95
定子绕组 B 35 75 110
定子绕组 B 40 65 105
铁芯 B 40 75 115
绝缘等级相对应的温度：Y-90，A-105，E-120，B-130，F-155，H-180，C-180以上
.
.
是否松动等。有时振动是由转子不正常而引起的，也有因短路等引起的，应详细查找
原因，设法消除。
3、 电动机的电流
电动机的额定电流值是指室温为35℃时的数值。电动机电流不允许超过其额定
电流值，否则电动机定子线圈将因过热而损坏。电动机散热一般随气温增高而恶化，
气温下降而改善，相应地电动机额定电流也随之变动。如表：
周围空气温度（℃） 额定电流降低（－）增加（+）（%）
20以下 +8
30 +5
35 0
40 -5
45 -10
50 -15
4、 注意三相电压和三相电流的不平衡程度
三相电压的不平衡也会引起电动机的额外发热。其不平衡程度在额定功率下，
允许相间电压差不大于5%；电动机三相电压不平衡，电流也要出现相应地不平衡；或
者由于定子绕组三相阻抗的不相等，也会造成电流的不平衡。电动机三相电流的不平
衡不是由电压引起的，而是表明电动机有故障或定子绕组有层间短路现象。一般三相
电动机电流的不平衡程度不允许大于10%，严重的不平衡，一般是由线路缺相引起的。
5、 注意电动机的声音和气味
电动机正常运行时声音应均匀，无杂音和特殊声音。如声音异常，可能有下述几种情况：
1）大嗡嗡声，说明电流过量，可能是超负荷或三相电流不平衡引起的，特别是电动机
单相运行时，声音更大。
2）咕碌咕碌声，可能是轴承滚珠损坏而产生的声音。
3）不均匀的碰擦声，可能是扫膛声，应立即处理。
在电动机的运行中，有时会因超负荷时间过久，以致绕组发生绝缘损坏，就可
以嗅到一种特殊的绝缘漆味，当发现电动机的特殊声音和异味后，应立即停机检查，
找出原因，消除缺陷，才能继续运行。除了上述各项外，电动机在运行中还应注意其
通风情况和周围环境的清洁，经及电刷、轴承的工作状况和发热情况等。
.
.
六、 电动机巡检记录表
巡检时间： 环境温度： 巡检人：
电机名称 声音 温度 振动 三相电流 接地线 卫生状况 备注
1
2
3
4
5
6
【思考与练习】
1. 电动机巡检的方法有哪些？
2. 电动机巡检的记录记录标准是什么？
