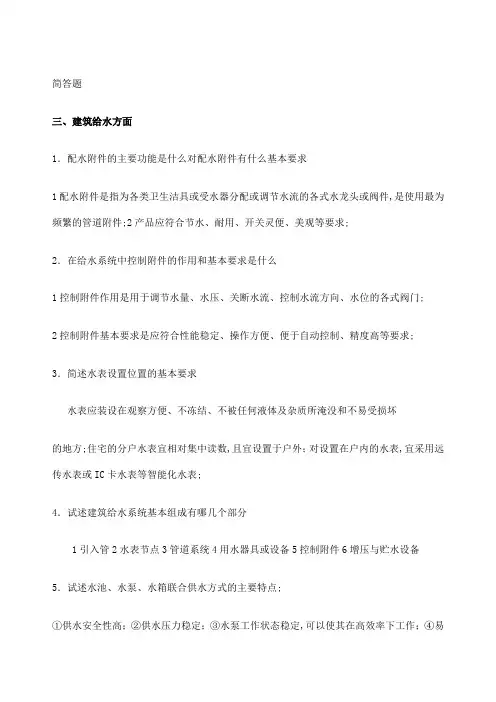

给排水简答题
简答题
三、建筑给水方面
1．配水附件的主要功能是什么对配水附件有什么基本要求
(1)配水附件是指为各类卫生洁具或受水器分配或调节水流的各式水龙头(或阀件)，是使用最为频繁的管道附件。(2)产品应符合节水、耐用、开关灵便、美观等要求。
2．在给水系统中控制附件的作用和基本要求是什么
(1)控制附件作用是用于调节水量、水压、关断水流、控制水流方向、水位的各式阀门。
(2)控制附件基本要求是应符合性能稳定、操作方便、便于自动控制、精度高等要求。
3．简述水表设置位置的基本要求
水表应装设在观察方便、不冻结、不被任何液体及杂质所淹没和不易受损坏
的地方。住宅的分户水表宜相对集中读数，且宜设置于户外；对设置在户内的水表，宜采用远传水表或IC 卡水表等智能化水表。
4．试述建筑给水系统基本组成有哪几个部分
(1)引入管(2)水表节点(3)管道系统(4)用水器具或设备(5)控制附件(6)增压与贮水设备
5．试述水池、水泵、水箱联合供水方式的主要特点。
①供水安全性高；②供水压力稳定；③水泵工作状态稳定，可以使其在高效率下工作；④易实现自动化控制；⑤投资增大，管理较复杂。
6．试述单设水箱供水方式的适用范围及主要特点。
（1）范围：室外管网水压周期性不足（2）特点①供水可靠、投资省，②充分利用外网水压（节能）；③无需设管理人员；④减轻市政管网高峰负荷；⑤水箱水质易污染。
7．试述高层建筑的给水特点及要求。
（1）特点①需采用高耐压管材,附件和配水器材；②阀门易产生水锤,引起噪音,损坏管道；③由于水压大,造成水流过大,水头损失增加；④影响高层建筑供水的安全可靠性；
(2)要求：安全，应解决底层压力大的问题；可靠，尽可能不断水；节能，以减小运行费用。
8．试述高层建筑采用串联给水方式的工作过程及特点。
（1）工作过程:下一区的水箱作为上一区的水池，水像接力一样送到需要的楼层。
（2）特点①管路简单, 造价低;②水泵保持在高效区工作，节能。
④水泵数量多⑤设置布置不集中，维修管理不便。⑥供水不安全，下区有故障直接影响上区供水。⑦下区水箱水泵容积较大。
9．试述高层建筑采用水泵、水池及水箱联合供水的并列式给水方式的工作过程及特点。
（1）工作过程:分区设置水泵和水箱，各区水泵将水送到本区水箱，再由水箱向本区供水。
（2）特点:供水可靠；设备布置集中，便于维修和管理；节能，耗能少。水泵数量多；
扬程各不相同；中间有水箱，增加建筑结构负荷。
10．试述高层建筑采用变频泵供水的并列式给水方式的工作过程及特点。
（1）各区分别设置变频泵从水池抽水，向本区供水。
（2）特点：设备布置集中，便于维修和管理；中间未设置水箱，节省平面所占面积；
节能，耗能少。水泵数量多；扬程各不相同；供水不安全。
11．简述高层建筑给水方式选择的原则。
（1）安全为第一原则，各区不应超压运行。（2）节能，应充分利用室外市政给水的压力。（3）应减小设备的占用空间。
12．简述水表的选用的主要原则。
（1）水表口径宜与接口管径一致；（2）对于用水量较均匀的给水系统，以给水设计秒流量不大于水表的公称流量来确定水表口径；（3）对于用水量不均匀的生活给水系统以给水设计秒流量不大于水表的最
大流量来确定水表口径。4）对于设在户内的水表，宜采用智能化的水表，室外水表应集中设置，便于查表。（5）如果是生活消防共用的给水系统，需加消防流量进行复核，校核流量不应大于水表的过载流量。
13．试写出营房给水系统所需压力的计算公式，并指出每项的意义。
H=H1+H2+H3+H4,H1─几何高度，m；H2─水头损失之和,mH2O；H3─水表的水头损失，mH2O；
14．试述营房给水系统用水量计算应包含的内容。
营房给水系统所需流量包括以下部分(1) 居住生活用水量，(2)公共建筑用水量，(3)绿化、水景、娱乐设施用水量(4)道路、广场用水量(5)未预见用水量及管网漏失水量(6)消防用水量
15．简述分区给水方式的工作过程、适用范围及特点。
（1）给水系统进行坚向分区，形成两个独立的给水系统。下区为室外管网直接供水的给水方式；上区则为贮水池、水泵和水箱联合供水的给水方式。
（2）多层营房建筑中，室外给水管网能提供一定的水压，满足营房下几层用水要求，且下几层用水量又较大。（3）安全性高；管理复杂；投资费用高；水质易受污染。
16．简述选择给水管材应考虑的主要因素是什么
(1)明确各种管材的特性指标，如耐温耐压能力、线性膨胀系数、抗冲击能力、热传导系数及保温性能、管径范围、卫生性能等；(2)技术经济比较，根据建筑装饰标准、输送水的温度及水质要求、使用场合、敷设方式等进行技术经济比较后确定。
17．简述营房内部明设给水管道定义、适用性及设置的特点。
(1)管道沿墙、梁、柱、顶棚下暴露敷设(2)适用于一般装修标准不高的营房建筑、集体宿舍等；(3)优点是造价低，施工安装和维护修理均较方便；(4)缺点是由于管道表面积灰、产生凝结水等影响环境卫生，而且管道外露影响房屋内部的美观。
18．简述营房内部暗设给水管道定义、适用性及设置的特点。
(1)将管道直接埋地或埋设在墙槽、楼板找平层中，或隐蔽敷设在地下室、技术夹层、管道井、管沟或吊顶内。(2)适用于标准要求高的营房建筑、宾馆、实验室等；(3)优点是管道暗设卫生条件好、美观；(4)缺点是造价高，施工复杂、维修困难。
19．简述给水管道布置重点应考虑几个因素
（1）经济合理，供水可靠、运行安全；（2）便于安装维修及操作使用；
（3）不影响生产和建筑物的使用。
20．对于暗装给水管道的敷设，应注意哪些事项？
(1)与排水管之间的净距应符合要求：平行时0.5m，交叉时0.15m，且给水管在上；
(2)不得直接敷设在建筑结构层内；(3)敷设在找平层内的给水管宜为塑料、复合管及耐腐蚀的金属管，且外径不宜大于25mm，中途不得有连接配件。
21．简述给水系统设计秒流量的定义和作用。
（1）定义：给水系统内，某管段所承接的用水器具按配水最不利的情况组合出流时的最大瞬时流量。（2）作用确定管段管径、计算水头损失等的主要依据。
22．试述直接给水方式的工作过程、适用范围及主要特点。
（1）室外管网与室内管网直接相连，利用室外管网水压直接工作。
（2）适用于在室外管网的水压任何时间均能满足营房内部给水系统所需的水量和水压(H＜H0)。（3）系统简单，安装维护方便(4)充分利用室外管网压力，节能；(5)内部无贮水设备，安全性差。
23．简述在营房给水管道布置时，如何做到经济合理
(1)枝状管网，单向供水：室内生活给水管道宜布置成枝状管网，单向供水。
(2)给水管道布置时应力求长度最短：为减少工程量，降低造价，缩短管网向最不利点输
水的管道长度，减少管路水头损失，节省运行费用。(3)给水干管、立管应尽量靠近用水量最大设备处，以减少管道转输流量，使大口径管道长度最短。
24．简述如何确定给水系统中最不利配水点
给水系统中相对于水源点(如直接给水方式的引入管、增压给水方式的水泵出水管、高位水箱)而言，静扬程(配水点位置标高减去水源点位置标高)、总水头损失、卫生器具最低工作压力三者之和最大的配水点称为最不利配水点。
25．简述室内给水管道穿过伸缩缝、沉降缝常用的技术措施是什么
(1)软性接头法：用橡胶软管或金属波纹管连接沉降缝或伸缩缝两边的管道；
(2)丝扣弯头法：在建筑沉降过程中，两边的沉降差由丝扣弯头的旋转来补偿，仅适用于小管径的管道；
(3)活动支架法：在沉降缝两侧设支架，使管道只能垂直位移，以适应沉降、伸缩的应力。
26．简述屋面水箱配置管道的基本要求。
（1）人孔、通气管、溢流管应有防止昆虫进入水箱的措施；
（2）进水管应从水箱的溢流水位以上接入，与溢流水位的间距为25～150mm。
（3）泄空管和溢流管的出口，不得直接与排水构筑物或排水管相连接，应采用间接排水方式。（4）进出水管宜分别设置。
27．常用复合管材如铝塑复合管、钢塑复合管的主要优点是什么，主要采用什么连接方式
(1)铝塑复合管主要优点是既保持了聚乙烯管和铝管的优点，又避免了，各自的缺点，可以弯曲，耐温差性能强，耐高压。主要采用夹紧式铜接头。
(2)钢塑复合管包括衬塑复合管和涂塑复合管，主要优点是具有金属管材强度高、耐高压、能承受较强的外来冲击力和塑料管材耐腐蚀性、不结垢、导热系数低、流体阻力小等优点。主要采用沟槽、法兰或螺纹连接。
28．常用金属给水管材如镀锌钢管、不锈钢管的主要优点是什么，常采用什么连接方式
(1)镀锌钢管主要优点是强度高、抗振性能好；常采用连接方式有焊接、螺纹连接、法兰连接或卡箍连接。
(2)不锈钢管主要优点是机械强度高、坚固、韧性好、耐腐蚀性好、热膨胀系数低、卫生性能好、可回收利用、外表靓丽大方、安装维护方便、经久耐用等；常采用连接方式有焊接、螺纹连接、卡压式连接、卡套式连接。
29．简述旋翼式、螺翼式水表特点和适用性
(1)旋翼式水表一般为小口径(≤DN50mm)水表，叶轮转轴与水流方向垂直，水流阻力较大，始动流量和计量范围较小，适用于用水量及逐时变化幅度都比较小的用户；
(2)螺翼式水表一般为大口径(>DN50mm)水表，叶轮转轴与水流方向平行，水流阻力较小，始动流量和计量范围较大，适用于用水量大的用户。
30．在营房给水系统中普遍使用的流速式水表是如何分类的水表主要有哪些性能参数？
(1)流速式水表按叶轮构造不同可进一步分为旋翼式、螺翼式二种；流速式水表按水流方向不同可分为立式和水平式两种；流速式水表按计数机件所处状态不同分为干式和湿式两种；流速式水表按适用介质温度不同分为冷水表和热水表两种。
(2)过载流量(或最大流量)、常用流量(或公称流量、额定流量)、分界流量、最小流量和始动流量(或启动流量)。
四、消防方面
1．简述水的灭火原理。
（１）水是不燃液体，在与燃烧物接触后会通过物理、化学反应从燃烧物中摄取热量，对燃烧物起到冷却作用；（２）水在被加热和汽化过程中所产生的大量水蒸气，能够阻止空气进入燃烧区，并能稀释燃烧区内氧的含量从而减弱燃烧强度；
（３）水枪喷射出来的水流可以冲散燃烧物使使燃烧强度减弱。
2．简述普通湿式自动喷水灭火系统的特点。
①自动跟踪火源②自动启动系统③系统的喷水面积由火场环境温度自动控制喷头的开启确定④系统简单,
施工管理方便⑤灭火效率高⑥使用范围广
3．简述水泵接合器的主要作用、类型及设置要求。
(1)作用:承接消防车的加压水，并输送至室内的消防系统。(2)类型:地上式、地下式和墙壁式(3)设置要求：
①至消防水源15～40m，至外墙≥5m②一般建筑均应设置③数量按消防流量计算确定④每分区应分别设置
4．试述室内消火栓设置的基本要求。
(1)各层均应设置室内消火栓。(2)应保证同层相邻两个消火栓射出的充实水柱能同时到达室内任何部位；(3)消防电梯前室应设消火栓；(4)栓口距地面的安装高度为1.1m；(5)消火栓应设在明显易于取用地点；(6)出口的静压力不应大于0.5MPa；(7)应设置屋面试验消火栓；
(8)高层重要建筑应设置消防水喉。
5．简述室内消火栓系统一般由哪几部分组成的？
（1）消防水源（2）室内消防给水管网（3）供水设施（4）室内消火栓组件（5）水泵接合器6）减压装置6．简述室内消火栓系统管网布置要求。
①构成环(建筑物内消火栓数量少于10个，且室外消防流量≤15L/s除外)
②立管的位置应能保证同层相邻的两支消火栓的水枪所喷射的水流能同时到达任何着火点③消火栓
给水系统应(多层为宜)与生活、生产给水系统分开独立设置。
④室内消火栓管网应与自动喷水灭火系统分开设置，如果为合用水泵，也必须在报警阀之前分开。⑤在消防管网上应设置必要的阀门将管网分成若干独立的管段。⑥管网顶部应设置自动排气阀。⑦消防竖管管径不应小于DN100。
五、建筑排水方面
1．简述对卫生器具有哪些基本要求
(1)为满足卫生清洁的要求，卫生器具一般采用不透水、无气孔、表面光滑、耐腐蚀、耐磨损、耐冷热、便于清扫；(2)有一定强度的材料制造，如陶瓷、搪瓷生铁、塑料、水磨石、复合材料等；(3)为防止粗大污物进入管道，发生堵塞，除了大便器外，所有卫生器具均应在放水口处设栏栅。
2．建筑内部排水系统中哪些设备属于清通设备，起什么作用
(1)检查口，清扫口，室内检查井(2)清通设备的作用是疏通建筑内部排水管道，保障排水管道畅通。
3．简述建筑内部排水管道系统为什么要设通气管道系统
建筑内部排水管内是水气两相流，为防止因气压波动造成的水封破坏，有毒有害气体进入室内，需要设置通气系统。
4．简述营房内部排水系统的主要任务。
接纳、汇集建筑物内各种卫生器具和用水设备排放的污（废）水，以及屋面的雨、雪水，并在满足排放要求的条件下，排入室外排水管网。
5．简述营房排水系统设置的基本要求。
（1）系统能迅速通畅的将水排至室外；（2）排水管道系统内气压稳定，有毒有害气体不能进入室内；（3）管线布置合理，简短顺直，工程造价低。
6．简述营房排水系统由些部分所组成的？
(1)污(废)水收集器(2)排水管道系统(3)通气管系(4)清通设备(5)污水抽升设备(6)室外排水管道(7)污水局部
处理构筑物
7．作为卫生器具的材料有哪些要求？目前常用材料有哪些？
卫生器具的材料应是坚固耐用、不透水、耐腐蚀、耐冷热。卫生器具的内表面应光滑、易于清洗。目前制造卫生器具所选用的材料主要有陶瓷、搪瓷生铁、塑料、水磨石、复合材料、不锈钢等。
8．简述机制排水铸铁管的接口形式、特点及适用范围。
（1）接口形式:卡箍橡胶圈接口.承插式接口
（2）特点:内外壁光滑，美观，不挂异物；易安装，维修方便，更换容易；隔音，阻燃，抗震，耐腐蚀，不变形。使用寿命长。
（3）适用适用于高层或超高层建筑
9．简述塑料排水管的类型、特点及适用范围。
（1）类型普通UPVC管和UPVC螺旋
（2）特点重量轻，易于运输和安装;不腐蚀，不结垢，使用范围广；
内外壁光滑，美观，不挂异物，流通能力大；价格低，易推广；
不隔音，有线性变形，不阻燃等缺点。
（3）应用用于多层建筑，有选择的高层建筑
10．何谓单立管排水系统？有哪些类型？
（1）定义：指只设有一根排水立管，不设专用通气立管的排水管道系统。
（2）类型：可分为：①无通气管的单立管排水系统
②有通气管普通单立管排水系统③设有特制配件的单立管排水系统
11．简述营房排水管道布置的原则。
(1)排水通畅，水力条件好；(2)使用安全可靠，不影响室内环境；(3)总管线短，工程造价低；
(4)占地面积小；(5)施工安装、维护管理方便；(6)美观。
12．试述排水立管布置的基本要求。
(1)靠近主要排水点；(2)不得穿越卧室、病房等房间；(3)不宜靠近主卧室；
(4)宜靠近外墙，以减少埋地管长，便于清通和维修；(5)应设置检查口。
13．什么是真空排水系统，有什么特点？
（1）在地下室建一真空泵站，包括真空泵、真空收集器和污水泵。排水时由设置在卫生器具下方的真空阀打开，真空泵启动，将污水吸到真空收集器内贮存，定期由污水泵抽至室外。（2）该系统的主要特点是节水，节材，管道安装方便、随意，不会淤积、堵塞。
14．简述化粪池的作用，原理及特点。
(1)作用：用于建筑生活污水的初步处理。(2)原理：沉淀和厌氧发酵(3)特点：简单，无需任何能耗，处理水平低：去除悬浮固体50～60%，BOD5降低20%左右。
15．简述隔油池的作用、去除原理与设置场所。
(1)作用：去除生活污水中含有的矿物油、植物油。(2)去除原理：因为油脂比水轻，使含油污水流速降
低，并使水流方向改变，使油类浮在水面上，然后将其收集排除。
(3)设置场所：适用于食品加工车间、餐饮业的厨房排水、由汽车库排出的汽车冲洗污水和其他一些生产污水的除油处理。
16．简述在排水管道上设置检查口时应满足哪些主要规定
①在排水横管上设清扫口，宜将清扫口设置在楼板或地坪上，且与地面相平。
②排水管起点设置堵头代替清扫口时，堵头与墙面应有不小于0.4m的距离。
③在管径小于l00mm的排水管道上设置清扫口，其尺寸应与管道同径，管径≥100mm的排水管道上设置清扫口，应采用l00mm直径清扫口。④铸铁排水管道设置的清扫口，其材质应为铜质；硬聚氯乙烯管道上设置的清扫口与管道同质。⑤排水横管连接清扫口的连接管管件应与清扫口同径。
17．试述通气管的作用及主要类型。
(1)作用：①向排水管道补充空气，使水流畅通，以减少管道内气压变化幅度，防止卫生器具水封被破坏；
②使室内排水管道中散发的臭气及有害气体排到大气中去；③便管道内经常有新鲜空气流通，可减轻管道内废气对管道的腐蚀。
(2)类型①伸顶通气管②专用通气立管③副通气立管④环形通气管⑤结合通气管
18．试述营房排水管道系统的组合类型及其定义
（1）单立管排水系统:指只设有一根排水立管，不设专用通气立管的排水管道系统。
（2）双立管排水系统:由一根排水立管和一根通气立管组成。适用于污废水合流的各类多层和高层建筑。（3）三立管排水系统:由一根生活污水立管，一根生活废水立管共用一根通气立管组成，属外通气系统。19．什么是压力流排水系统？有什么特点？
（1）即在卫生器具排水口下方设置一微型污水泵,排水时污水泵自动启动加压排水,使排水管道内的流态由通常的重力非满流变为压力满流。
（2）主要特点是排水管径小、管配件少、占空间小、便于管道安装、无臭味。
20．简述地漏的选择应符合哪些基本要求
①应优先采用直通式地漏。②卫生标准要求高或非经常使用地漏排水的场所，应设置密闭地漏。③食堂、厨房和公共浴室等排水宜设置网框式地漏。
21．简述排水横支管布置与敷设时应主要遵循哪些原则
①排水横支管不宜太长，尽量少转弯，一根支管连接的卫生器具不宜太多；
②排水横支管不得穿过沉降缝、伸缩缝、变形缝、烟道、风道；
③排水横支管不得穿过有特殊卫生要求的生产厂房、食品及贵重商品仓库、通风室和变电室；④排水横支管不得布置在遇水易引起燃烧、爆炸或损坏的原料、产品和设备上面，也不得布置在食堂、饮食业的主副食操作烹调的上方。
22．简述通气管高出屋面设置时应满足哪些规定
①通气管高出屋面不得小于0.3m，且应大于最大积雪厚度，通气管顶端应装设风帽或网罩。②在通气管口周围4m以内有门窗时，通气管口应高出窗顶0.6m或引向无门窗一侧。
③在经常有人停留的平屋面上，通气管口应高出屋面2m并应根据防雷要求考虑防雷装置。
④通气管口不宜设在建筑物挑出部分(如屋檐檐口、阳台和雨篷等)的下面。
23．简述确定集水池有效容积时应注意什么问题
①集水池有效容积不宜小于最大一台水泵5min的出水量，水泵每小时启动次数不宜超过6次；②消防电梯井集水池的有效容积不得小于2.0m3。③池底应坡向吸水坑，坡度不小于0.05，并在池底设冲洗管。④集水池应设水位指示装置和直通室外的通气管。
24．简述建筑内部排水系统的组成应满足哪些基本要求
①系统能迅速畅通地将污废水排到室外；②排水管道系统气压稳定，有毒有害气体不能进入室内，保持室内环境卫生；③管线布置合理，简短顺直，工程造价低。
25．简述柔性接口机制排水铸铁的特点
柔性接口机制排水铸铁管具有强度高、抗震性能好、噪声低、防火性能好、寿命长、膨胀系数小、安装施工方便、美观(不带承口)、耐磨和耐高温性能好等优点。缺点是造价较高。
26．简述柔性接口机制排水铸铁管分为哪两种各有什么特点
①一种是连续铸造工艺制造，承口带法兰，管壁较厚，采用法兰压盖、橡胶密封圈、螺栓连接；另一种是水平旋转离心铸造工艺制造，无承口，管壁薄而均匀，质量轻。采用不锈钢带、橡胶密封圈、卡紧螺栓连接，具有安装、更换管道方便、美观的特点。
27．为什么建筑内部排水铸铁管常采用柔性接口机制排水铸铁管
①为使管道在内水压下具有良好的曲挠性和伸缩性，以适应因建筑楼层间变位而导致的轴向位移和横向挠曲变形。
②为防止管道裂缝、折断，故建筑内部排水铸铁管道常采用柔性接口机制排水铸铁管。
28．简述如何选择建筑内部的排水体制
①排水系统采用分流制还是合流制，应根据污(废)水性质、污染程度、室外排水体制、污废水综合利用的可能性及处理要求等确定。
②建筑内部排水体制的确定主要取决于室外的排水体制，当室外无污水处理厂和污水管道，即室外仅有雨水管道时，室内宜分流；当室外有污水管道和污水处理厂，即室外分别有污水和雨水管道时，室内宜合流。
29．简述生活污水水质特点及化粪池作用
①生活污水中含有大量粪便、纸屑、病原虫等杂质。
②污水进入化粪池经过12～24h的沉淀，除50％～60％的悬浮物。
③沉淀下来的污泥经过3个月以上的厌氧消化，使污泥中的有机物分解成稳定的无机物，易腐败的生污泥转化为稳定的熟污泥，改变了污泥的结构，降低了污泥的含水率，定期清掏外运，填埋或用作肥料。30．简述化粪池的基本原理及适用性
①化粪池的基本原理是一种利用沉淀和厌氧发酵原理去除生活污水中悬浮性有机物的最初级处理构筑物。
②适用于当建筑物所在的城镇或小区内没有集中的污水处理厂，或虽然有污水厂但已超负荷运行时，建筑物排放的污水在进入水体或城市管网前，应进行简单处理，目前一般采用化粪池。
31．简述对化粪池设置位置的基本要求
①化粪池多设于建筑物背向大街一侧靠近卫生问的地方。
②应尽量隐蔽，不宜设在人们经常活动之处，化粪池宜设置在接户管的下游端，便于机动车清掏的位置。
③化粪池外壁距建筑物外墙不宜小于5m，并不得影响建筑物的基础。
④因化粪池出水处理不彻底，含有大量细菌，为防止污染水源，化粪池距地下水取水构筑物不得小于30m。32．简述化粪池的优缺点。
①化粪池具有结构简单、便于管理、不消耗动力和造价低的优点；
②有机物去除率低，仅为20％左右；
③沉淀和厌氧消化在一个池内进行，污水与污泥接触，使化粪池出水呈酸性，有恶臭。
④化粪池距建筑物较近，清掏污泥时臭气污染空气，影响环境卫生。
