状态检修试验规程宣贯汇总
输变电设备状态检修试验规程
变压器状态检修试验的方法：采用先 进的检测技术和设备，如红外热像仪、 超声波检测仪等，对变压器进行检测 和诊断。
添加标题
添加标题
添加标题
添加标题
变压器状态检修试验的内容：包括变 压器的绝缘电阻、介质损耗、直流电 阻、交流耐压、局部放电等试验项目。
变压器状态检修试验的周期：根据变 压器的运行情况和状态，确定合理的 检修试验周期，确保设备的安全运行。
制定检修计划： 根据设备状态 评估结果，制 定合理的检修
计划
准备检修工具 和材料：根据 检修计划，准 备所需的工具
和材料
执行检修作业： 按照检修计划， 对设备进行检
修作业
试验与检测：检 修完成后，对设 备进行试验与检 测，确保设备性 能达到标准要求
记录与归档： 记录检修过程 和结果，归档 保存，为后续 检修提供参考
实施效果：提高设备运行可靠性，降低设备故障率，提高设备使用寿命
试验方法：采用各种检测手段， 如红外测温、超声波检测等
试验对象：输变电设备，包括 变压器、断路器、隔离开关等
试验目的：评估输变电设备的 运行状态，确保设备安全运行
试验周期：根据设备运行情 况，确定合理的试验周期
试验结果分析：根据试验结果， 评估设备运行状态，制定检修 方案
评估标准：根据设备运行状态、性能指标等制定评估标准 评估方法：采用现场检查、数据分析等方式进行评估 反馈机制：将评估结果及时反馈给相关人员，以便及时调整检修方案 持续改进：根据评估结果和反馈意见，不断优化检修方案，提高检修效果
输变电设备状态检 修试验规程的注意 事项
操作人员必须经过专业培训，具备相应的操作技能和资格 操作过程中必须严格按照规程要求进行操作，不得擅自改变操作步骤 操作过程中必须注意安全，防止触电、机械伤害等事故发生 操作过程中必须注意环境保护，防止环境污染事故发生
输变电设备状态检修试验规程
输变电设备状态检修试验规程1. 引言输变电设备是电力系统中至关重要的组成部分，其运行状态的良好与否直接关系到电网的稳定性和可靠性。
为了确保输变电设备的安全可靠运行，需要进行定期检修试验。
本文档旨在规范输变电设备状态检修试验的操作流程和要求，以保证检修试验的准确性和全面性。
2. 试验对象输变电设备状态检修试验的对象包括变压器、断路器、隔离开关、避雷器等主要设备。
试验范围覆盖所有输变电设备，并根据设备类型的不同，制定相应的试验方案和步骤。
3. 试验准备在进行输变电设备状态检修试验前，需要进行以下准备工作：• 3.1 试验仪器和设备准备：根据试验对象的不同，准备相应的试验仪器和设备，确保其正常工作。
• 3.2 试验环境准备：确认试验环境的平稳和安全，确保试验期间无人员和设备进入试验现场。
• 3.3 试验方案准备：根据试验对象的不同，制定相应的试验方案，明确试验的步骤和要求。
• 3.4 试验人员准备：确保试验人员具备相关技能和经验，能够熟悉操作试验仪器和设备，并能正确分析和处理试验结果。
4. 试验步骤输变电设备状态检修试验的步骤如下：4.1 变压器试验步骤• 4.1.1 温度试验：检测变压器的冷却系统是否正常工作，记录变压器温度。
• 4.1.2 绝缘试验：使用绝缘电阻测试仪对变压器的绝缘电阻进行测试，确保绝缘性能良好。
• 4.1.3 功率因数试验：通过加载有功和无功负荷，测试变压器的功率因数。
• 4.1.4 分接开关试验：测试变压器分接开关的电气和机械性能。
4.2 断路器试验步骤• 4.2.1 动作特性试验：测试断路器在额定工作电流和额定工作电压下的动作特性。
• 4.2.2 绝缘试验：使用绝缘电阻测试仪对断路器的绝缘电阻进行测试，确保绝缘性能良好。
• 4.2.3 谐波试验：测试断路器对谐波电流的抗扰能力。
4.3 隔离开关试验步骤• 4.3.1 机械特性试验：测试隔离开关的机械特性，包括操作力、操作次数等。
电力设备检修试验规程宣贯(SF6)2018.2
电力设备检修试验规程宣贯 （SF6气体）
广东电网有限责任公司电力科学研究院 2017年5月
主要内容
SF6气体
总表
变压器
互感器
断路器
GIS
SF6电流互感器
SF6电磁式 电压互感器
27 SF6气体
2
27 SF6气体
序 号条
目
修改情况 原标准
新标准
修改理由
SF6 新气到货后，充入设备
SF6 新气到货后，充入设备前
SF 6气体的泄漏试验
序 项目 号
条目
修改情况 原标准
新标准
修改理由
泄漏试 说明 11
验
对检测到的漏点可采用局部包 扎法检漏，每个密封部位包扎后 历时 5 小时，测得的 SF6 气体含 量（体积分数）不大于 30µL/L
对检测到的漏点可采用局部包 扎法检漏，每个密封部位包扎 后历时 5 小时，测得的 SF6 气 体含量（体积分数）不大于 15µL/L
抽检率统一参照GB12022-2014《工业六氟化硫》及DL/T1366《电力 设备用六氟化硫气体》规定：
每批气瓶数
选取的最少气瓶数
1
1
2-40
2
41-70
3
71-100
4
注：超过100瓶气体按另一批计算
4.湿度
输变电设备交接和状态检修试验规程
输变电设备交接和状态检修试验规程
输变电设备交接和状态检修试验规程是指供电企业在输变电设备交接和状态检修工作中所遵循的一些规定和程序。
以下是一个典型的输变电设备交接和状态检修试验规程的内容：
1. 交接工作：
- 将电压和电流互感器的连接和油位检查工作交接。
- 检查电缆、电力设备等的接地情况。
- 检查电力设备的接线和连接情况。
- 检查设备的运行记录和故障报告。
2. 状态检修试验：
- 检查设备的外观和接地情况。
- 检查设备的绝缘电阻，并记录。
- 检查设备的接线和连接情况。
- 测量设备的电压、电流、频率等参数，并记录。
- 进行设备的保护装置和控制装置的功能检查和试验。
3. 检测设备状态：
- 检测设备的运行状态和工作温度。
- 检测设备的机械和电气故障。
- 检测设备的湿度和漏电情况。
- 检测设备的绝缘水平和耐压性能。
4. 检查设备的运行记录：
- 检查设备的运行日志和故障报告。
- 检查设备的保护和控制记录。
- 检查设备的巡视报告和维护记录。
以上内容仅为典型的规程内容，具体的输变电设备交接和状态检修试验规程可能会因不同的企业、设备类型和工作环境而有所不同。
输变电设备状态检修试验规程
输变电设备状态检修试验规程本规程旨在规范输变电设备状态检修试验工作，确保设备安全可靠运行。
2. 适用范围本规程适用于输变电设备状态检修试验工作。
3. 试验人员试验人员应具备相应的专业知识和技能，并具备相关安全操作证书。
4. 试验准备4.1 确认试验设备和仪器的完好性和准确性，包括检查变压器、开关设备、电缆等设备的外观和内部状态。
4.2 对试验设备和仪器进行清洁和校准。
4.3 确认试验设备和仪器的工作环境符合安全要求。
5. 试验流程5.1 分别对输电设备的不同部分进行检查和试验，包括开关设备、变压器、电缆等。
5.2 根据实际情况，进行不同类型的试验，如介损试验、局部放电试验、绝缘电阻试验等。
5.3 在试验过程中，要严格按照操作规程和安全操作要求进行，确保安全可靠。
6. 试验记录试验人员应当在试验过程中及时记录试验数据和发现的问题，对试验结果进行分析和总结。
7. 试验结束试验结束后，应对试验设备和仪器进行清理、校准和存储，将试验记录整理归档。
8. 安全注意事项8.1 试验人员应严格按照规程进行操作，不得擅自改动试验流程和参数。
8.2 在试验过程中要保持设备和仪器的稳定性，并注意随时观察设备的工作状态。
8.3 如发现设备异常，应及时停止试验并汇报相关负责人。
9. 附则本规程由输变电设备管理部门负责解释，如有需要，可根据实际情况进行修订。
10. 风险管理在进行输变电设备状态检修试验时，必须对潜在的安全风险进行认真的评估和控制。
试验人员应当了解可能出现的安全隐患，并采取相应的预防措施，确保试验过程安全可靠。
11. 设备保护在进行状态检修试验时，必须严格遵守设备保护规定，确保试验过程中设备和人员安全。
特别是要在试验过程中采取必要的措施，防止电气伤害和火灾事故的发生。
12. 紧急处理在进行输变电设备状态检修试验过程中，如遇到设备故障、异常情况或安全事故，试验人员应立即采取相应的紧急处理措施，确保安全和设备完整。

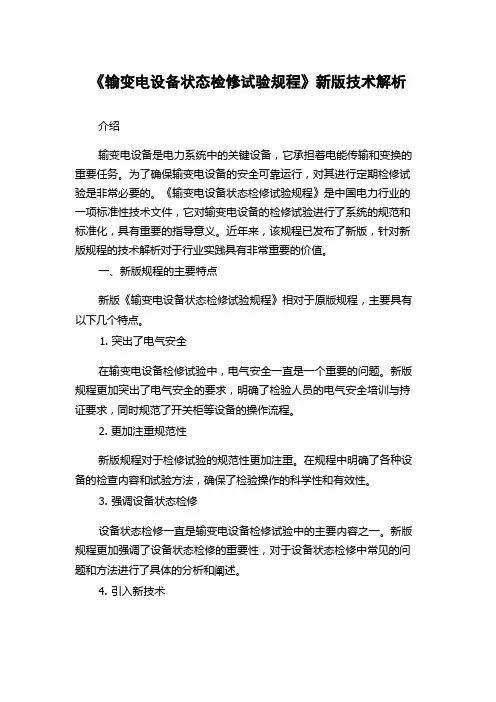

《输变电设备状态检修试验规程》新版技术解析
介绍输变电设备是电力系统中的关键设备，它承担着电能传输和变换的重要任务。
为了确保输变电设备的安全可靠运行，对其进行定期检修试验是非常必要的。
《输变电设备状态检修试验规程》是中国电力行业的一项标准性技术文件，它对输变电设备的检修试验进行了系统的规范和标准化，具有重要的指导意义。
近年来，该规程已发布了新版，针对新版规程的技术解析对于行业实践具有非常重要的价值。
一、新版规程的主要特点新版《输变电设备状态检修试验规程》相对于原版规程，主要具有以下几个特点。
1. 突出了电气安全在输变电设备检修试验中，电气安全一直是一个重要的问题。
新版规程更加突出了电气安全的要求，明确了检验人员的电气安全培训与持证要求，同时规范了开关柜等设备的操作流程。
2. 更加注重规范性新版规程对于检修试验的规范性更加注重。
在规程中明确了各种设备的检查内容和试验方法，确保了检验操作的科学性和有效性。
3. 强调设备状态检修设备状态检修一直是输变电设备检修试验中的主要内容之一。
新版规程更加强调了设备状态检修的重要性，对于设备状态检修中常见的问题和方法进行了具体的分析和阐述。
4. 引入新技术新版规程引入了一些新技术，如超声波探伤技术、红外热像技术等，这些新技术可以对输变电设备进行更加全面和准确的检测，提高了检修试验的效率和准确性。
二、新版规程的应用价值新版《输变电设备状态检修试验规程》在实际应用中具有非常重要的价值。
1. 提高检修试验质量规程中明确了各种设备的检查内容和试验方法，可以为检验人员提供详细的操作指导，保证检修试验的科学性和准确性，从而提高了试验的质量。
2. 降低事故风险规程中对于电气安全的要求更加严格，可以有效降低检修试验中的事故风险。
此外，规范化的操作流程和设备状态检修，也可以有效地预防潜在的故障，进一步降低了事故风险。
3. 推动科技进步新版规程引入了一些新技术，可以为输变电设备的检修试验带来更多的科技支持。
这些新技术可以为检验人员提供更加全面、准确和高效的检测手段，推动设备监测技术的进一步发展。
输变电设备状态检修试验规程
案例二：断路器状态检修
• 断路器状态检修的背景和意义：断路器是电力系统中的重要设备，其正常运行 对于保障电网的安全稳定具有至关重要的作用。然而，由于断路器种类繁多、 工作环境复杂，其故障率较高。因此，开展断路器状态检修具有重要的现实意 义。
• 断路器状态检修的策略和流程：断路器状态检修采用在线监测和离线检测相结 合的方式，对断路器的机械性能、电气性能和绝缘性能进行全面检测。根据检 测结果，评估断路器的运行状态，制定相应的检修计划。
预防性试验
对设备的电气性能进行试验，以 检测设备的绝缘性能、导电性能 等是否正常。
状态检修策略
实时监测
通过在线监测系统实时监测设备的运行状态， 及时发现异常情况。
故障诊断
利用故障诊断技术对设备进行故障诊断，确定 故障类型和位置。
状态评估
根据设备的运行状态和历史数据，对设备的健康状况进行评估，制定相应的检 修计划。
数据处理
对试验数据进行处理和分析，确保数据的准确性和可靠性。
报告编写
根据试验记录和数据处理结果，编写规范的试验报告，包括 试验目的、方法、结果和结论等。
试验人员资质与培训
资质要求
从事输变电设备状态检修试验的人员应具备相应的专业知识和技能，并取得相应 的资格证书。
培训制度
定期对试验人员进行培训，提高其专业水平和操作技能，确保其能够胜任试验工 作。
能下降。
诊断性试验
诊断性试验是在设备出现异常或故 障时进行，通过特定的试验和检测 手段，确定故障原因和位置，为维 修和更换部件提供依据。
交接试验
交接试验是对新安装或大修后的输 变电设备进行全面检测和验证，确 保设备性能和安全符合要求。
试验周期与频次
预防性试验
国网输变电设备状态检修试验规程
12规范性引用文件
下列文件中的条款通过本规程的引用而成为本规程的条款，其最新版本适用于本规程。
GB/T 264《石油产品酸值测定法》
GB/T 507《绝缘油击穿电压测定法》
GB/T 511《石油产品和添加剂机械杂质测定法（重量法） 》
13.4
巡检Routine Inspection
为掌握设备状态，对设备进行的巡视和检查。
13.5
例行试验Routine Test
为获取设备状态量，评估设备状态，及时发现事故隐患，定期进行的各种带电检测和停电试验。需要设备退出运行才能进行的例行试验称为停电例行试验。
Q/GDW 152《电力系统污区分级与外绝缘选择标准》
13定义和符号
下列定义和符号适用于本规程。
13.1
状态检修Condition-based Maintenance
状态检修是企业以安全、可靠性、环境、成本为基础，通过设备状态评价、风险评估，检修决策，达到运行安全可靠，检修成本合理的一种检修策略。
13.2
GB/T 6541《石油产品油对水界面张力测定法（圆环法）》
GB/T 7252《变压器油中溶解气体分析和判断导则》
GB/T 7600《运行中变压器油水分含量测定法 （库仑法）》
GB/T 7601《运行中变压器油水分测定法（气相色谱法）》
GB/T 7602《运行中汽轮机油、变压器油T501抗氧化剂含量测定法（分光光度法）》
DL/T 429.2《电力系统油质试验方法 颜色测定法》
DL/T437《高压直流接地极技术导则》
DL/T 450《绝缘油中含气量的测试方法 二氧化碳洗脱法》
