焊接的定义与分类
什么是焊接？
什么是焊接？焊接是一种常用于金属加工的工艺，通过将两个或多个金属零件加热至熔化，然后冷却硬化，使它们永久连接在一起。
焊接技术广泛应用于制造业和建筑业，是现代工业领域中必不可少的工艺。
一、焊接的基本原理焊接的基本原理是利用热能将金属加热至熔点，再通过施加一定的压力，使金属在熔化状态下接触并结合。
焊接过程中，通常会使用一种称为焊条的填充材料来填补焊缝。
焊接材料可以是与被焊接金属相同的材质，也可以是与其不同的材质。
1. 热能的应用：焊接过程中，热能是实现金属熔化的关键。
热能可以通过电弧、火焰、摩擦等多种方式产生，并用于加热金属。
2. 施加压力：施加压力有助于使金属在熔化状态下充分接触，并形成稳定的焊缝。
焊接时，可以通过机械装置或者人工施加压力。
二、焊接的分类根据焊接过程中是否使用额外的填充材料，焊接可以分为无填充材料焊接和有填充材料焊接两大类。
1. 无填充材料焊接：无填充材料焊接是指在焊接过程中，不使用额外的填充材料。
这种焊接适用于金属零件之间的接合，通过融化两个零件的接触面，使其结合。
2. 有填充材料焊接：有填充材料焊接是指在焊接过程中使用额外的填充材料来填补焊缝。
填充材料可以是相同或不同于被焊金属的材料，用以加强焊缝的强度和稳定性。
三、焊接的优缺点焊接作为一种常用的金属加工工艺，具有以下优点和缺点：1. 优点：（1）焊接后的连接强度高：焊接可以实现金属的永久连接，焊接接头的强度通常等于或接近于基材的强度。
（2）焊接过程冷加工对金属的影响小：相较于其他金属连接方式，如铆接或螺纹连接，焊接过程中对金属的形变和残余应力影响较小。
（3）适用于多种材料的连接：焊接可以用于不同种类金属的连接，包括铁、铝、钢、铜等。
2. 缺点：（1）焊接过程需要能量消耗：焊接过程需要消耗大量热能，对环境产生一定的负面影响。
（2）焊接过程对工件造成变形：由于焊接过程中产生的高温和冷却过程中的热应力，可能导致工件的变形。
（3）焊接接头的瑕疵：焊接接头可能存在瑕疵，如气孔、夹渣、裂纹等，需要通过质量检验和控制来确保焊接质量。
焊工培训教材
焊工培训教材第一章：焊接基础知识1.1 焊接的定义和分类焊接是将金属或非金属材料熔接在一起的技术过程。
根据焊接方法的不同，可将焊接分为电弧焊接、气焊、激光焊、摩擦焊等多种类型。
1.2 焊接的原理和工艺焊接的原理是利用热源将焊接材料局部加热至熔点，然后通过填充材料或融化焊件本身形成焊缝。
焊接工艺包括预热、定位、焊接参数的选择、电弧的稳定控制、焊接速度和焊接顺序的合理安排等。
1.3 焊接设备和工具焊接设备主要包括焊机、电弧焊剂、气焊设备、激光焊机等。
焊接工具则包括焊钳、焊条、焊丝、焊枪等。
学习焊工需要掌握各种设备的使用方法和工具的正确操作。
第二章：焊接材料与技术2.1 焊接材料的选择焊接材料的选择应根据焊接对象、焊接方法和焊接要求来确定。
常用的焊接材料有焊条、焊丝、焊剂等，不同的材料适用于不同的焊接工艺。
2.2 焊接缺陷与分析焊接过程中经常会出现焊缝裂纹、气孔、夹渣等缺陷，学习焊工要能够识别焊接缺陷并进行分析，找出问题的原因并采取相应的措施进行修复。
2.3 焊接技术的进展随着科技的发展，焊接技术也不断得到改进，如近年来兴起的激光焊接技术、电弧熔覆技术等。
学习焊工需要时刻关注新技术的发展和应用。
第三章：焊接安全与环境保护3.1 焊接安全措施在进行焊接工作时，必须要注意安全措施，包括佩戴防护眼镜、手套、焊接服等个人防护装备，确保操作人员的安全。
3.2 焊接环境保护焊接过程中会产生大量的废气、废渣和噪音等，对环境造成影响。
为了保护环境，焊工应该合理选择焊接材料和工艺，尽量减少污染物的排放。
第四章：常见焊接工艺4.1 电弧焊接电弧焊接是最常见的焊接方法之一，主要包括手工电弧焊和气保焊。
本节将介绍电弧焊接的工艺流程、设备使用方法和注意事项。
4.2 气焊和氧乙炔焊气焊是一种利用氧和乙炔混合气体的火焰进行的焊接方法，本节将介绍气焊的原理、工艺和技巧，以及氧乙炔焊接的特点和应用。
4.3 激光焊接激光焊接是一种高精密度、高能量的焊接方法，本节将介绍激光焊接的基本原理、设备操作和应用领域。
焊工理论知识点总结
焊工理论知识点总结一、焊接的基本概念1.1 焊接的定义焊接是指将两个或两个以上的金属工件加热至熔点，使其熔化并在固化后形成一体的连接。
焊接是一种重要的金属加工方法，它能够将金属工件牢固地连接在一起，从而满足不同领域的使用要求。
1.2 焊接的作用焊接的主要作用是实现金属材料之间的连接，从而形成一个整体。
通过焊接，可以将金属材料连接成各种形状、大小的构件，同时也能够实现金属材料的复合结构、修复和改造等功能。
1.3 焊接的分类根据焊接材料的相变形式，焊接可以分为固体相变焊接和液相变焊接。
固相焊接主要包括压力焊、摩擦焊、爆炸焊等；而液相焊接主要包括电弧焊、气体保护焊、等离子焊等。
1.4 焊接的方法焊接方法通常包括手工电弧焊、气体保护焊、埋弧焊、电渣焊、激光焊等多种。
不同的焊接方法适用于不同的金属材料、工件形状和使用要求。
二、焊接的基本原理2.1 焊接温度焊接过程中，工件受热的温度至关重要。
通常来说，焊接温度一般高于金属工件的熔点，以便实现金属材料的熔化和连接。
2.2 焊接压力在某些焊接方法中需要施加一定的压力，以保证焊接接头的质量。
这种压力可以是机械压力、液压压力或者重力等。
2.3 焊接速度焊接速度是指焊接过程中，电弧或其他热源对工件的加热速度。
合理的焊接速度有利于焊接材料的均匀加热和保证焊接接头的质量。
2.4 焊接热输入焊接热输入是指焊接过程中通过热源输入到工件中的热能量。
合理的焊接热输入有助于保证焊接接头的质量，避免产生裂纹、变形等缺陷。
2.5 焊接材料焊接材料选择根据工件的材料和使用要求来确定。
通常来说，焊接材料应具有与工件相似的力学性能、耐腐蚀性能和热膨胀系数等。
2.6 焊接接头形式焊接接头形式有直接对接、角接、搭接、搭接角向接头、T型接头、角T型接头、搭接T 型接头等。
不同形式的接头有不同的焊接方法和工艺要求。
三、焊接的热源3.1 电弧电弧焊是一种常用的焊接方法，它通过电弧产生的热量来使工件熔化并形成连接。

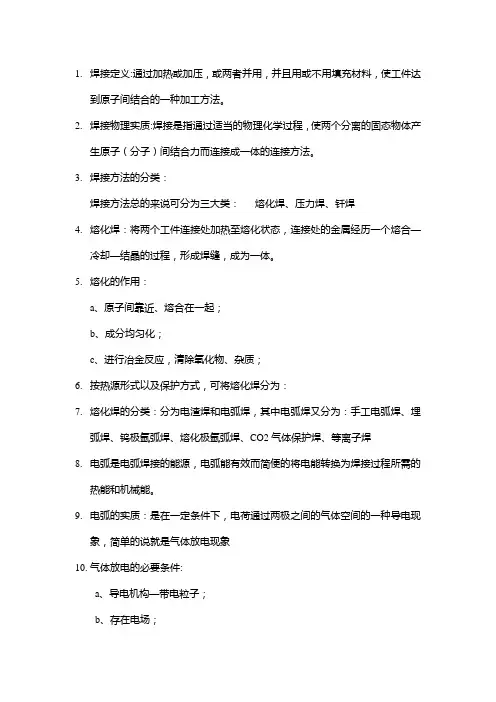

焊接定义
1.焊接定义:通过加热或加压，或两者并用，并且用或不用填充材料，使工件达到原子间结合的一种加工方法。
2.焊接物理实质:焊接是指通过适当的物理化学过程，使两个分离的固态物体产生原子（分子）间结合力而连接成一体的连接方法。
3.焊接方法的分类：焊接方法总的来说可分为三大类：熔化焊、压力焊、钎焊4.熔化焊：将两个工件连接处加热至熔化状态，连接处的金属经历一个熔合—冷却—结晶的过程，形成焊缝，成为一体。
5.熔化的作用：a、原子间靠近、熔合在一起；b、成分均匀化；c、进行冶金反应，清除氧化物、杂质；6.按热源形式以及保护方式，可将熔化焊分为：7.熔化焊的分类：分为电渣焊和电弧焊，其中电弧焊又分为：手工电弧焊、埋弧焊、钨极氩弧焊、熔化极氩弧焊、CO2气体保护焊、等离子焊8.电弧是电弧焊接的能源，电弧能有效而简便的将电能转换为焊接过程所需的热能和机械能。
9.电弧的实质：是在一定条件下，电荷通过两极之间的气体空间的一种导电现象，简单的说就是气体放电现象10.气体放电的必要条件:a、导电机构—带电粒子；b、存在电场；11.产生电子的方式：电离和电子发射12.能量的产生：碰撞和激励13.电离能(Wi)：使中性气体粒子失去电子所需的最低外加能量。
14.激励:中性粒子受外来能量的作用不足以使电子完全脱离气体原子或分子,能使电子从较低的能级转移到较高的能级,中性粒子内部的稳定状态被破坏,这种状态称为激励.15.碰撞传能:包括弹性碰撞和非弹性碰撞;⑴弹性碰撞:这种现象是当粒子的动能较低时产生,不产生电离过程；⑵非弹性碰撞:可以产生电离过程;非弹性碰撞有能量的损失16.电离种类：热电离、电场作用下的电离、光电离；17.热电离：气体粒子受热的作用而产生的电离；热解离:电弧中气体分子受热作用时将首先大量解离成原子,继续受热作用而产生电离.热电离的实质：碰撞电离；18.电子发射：当电极表面接受一定的外加能量时，电极内部的电子可以冲破电极表面的束缚飞到电弧空间，这种现象叫做电子发射。
焊接导论知识点总结
焊接导论知识点总结一、焊接的定义和分类1. 焊接的定义焊接是指在工件接触面局部或整体熔化的同时，填充金属或不熔化金属填料，使两个工件永久连接在一起的一种工艺。
2. 焊接的分类(1) 按熔合方式分类：可以分为熔化焊接和非熔化焊接两种；(2) 按金属填料来源分类：可以分为自流焊、钎焊和铸焊；(3) 按作業方式分类：可以分为手工焊接、机器焊接、自动焊接和机器人焊接等；(4) 按金属填料是否使用分：可分为充填材料使用焊接和不使用充填材料的气体保护焊接；(5) 按焊接形状分：可以分为角焊、搭接焊、角搭焊、T型焊、AA型焊、单面焊、双面焊、全焊等。
二、焊接的基本工艺1. 焊接的基本工艺步骤焊接的基本工艺步骤包括：准备工作、检验工件、确定焊接方法、热处理方式、工艺参数选择、焊接装备选择、焊接操作、焊后热处理、焊口外观检查、焊缝和帽层检查。
2. 焊接的基本工艺要求(1) 焊接的工艺要求包括焊接的熔融热源、填充材料的选择、保护气体、电流、电压、速度、电弧稳定性等；(2) 焊接的技术要求包括焊缝、熔渣、气孔等缺陷的控制，焊接接头的设计，金属熔化过程等技术问题。
三、焊接的材料1. 焊接材料的选择(1) 焊接金属的选择：一般情况下选择与被焊金属相同或相近的金属作为填充材料；(2) 焊接辅助材料的选择：选择与焊接金属相容、热学性能相似的颗粒状辅助材料；(3) 焊接保护气体的选择：选择适合材料熔化的保护气体，如氩气、氩气混合气体等。
2. 焊接材料的特点(1) 焊接金属的特点：填充材料应具有良好的工艺性能、热学和力学性能以及化学稳定性；(2) 焊接辅助材料的特点：应具有良好的润湿性、气孔消除能力、保护作用等特点；(3) 焊接保护气体的特点：应具有稳定的化学性能、较高的纯度、适当的流量、合适的工作压力等。
四、焊接的设备1. 焊接设备的分类(1) 焊接电源设备：包括直流电流焊接机、交流电流焊接机等；(2) 焊接热源设备：包括气瓶、气枪等；(3) 焊接辅助设备：包括焊接工具、检测设备、焊接材料和填充材料、保护气体等。

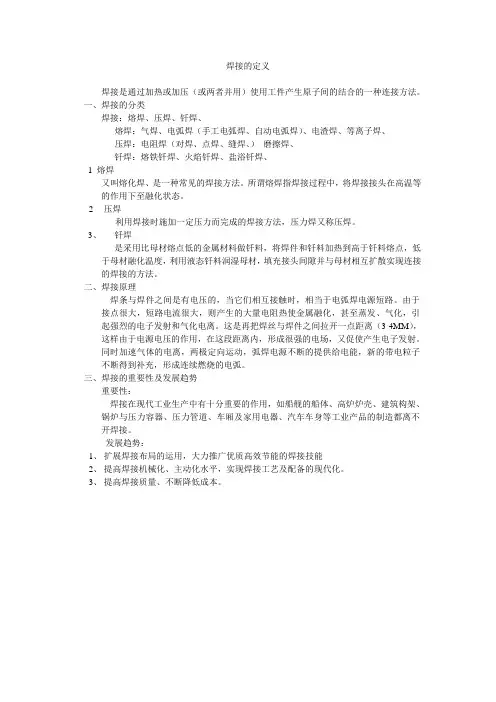

焊接的定义
焊接的定义焊接是通过加热或加压（或两者并用）使用工件产生原子间的结合的一种连接方法。
一、焊接的分类焊接：熔焊、压焊、钎焊、熔焊：气焊、电弧焊（手工电弧焊、自动电弧焊）、电渣焊、等离子焊、压焊：电阻焊（对焊、点焊、缝焊、）磨擦焊、钎焊：熔铁钎焊、火焰钎焊、盐浴钎焊、1 熔焊又叫熔化焊、是一种常见的焊接方法。
所谓熔焊指焊接过程中，将焊接接头在高温等的作用下至融化状态。
2压焊利用焊接时施加一定压力而完成的焊接方法，压力焊又称压焊。
3、钎焊是采用比母材熔点低的金属材料做钎料，将焊件和钎料加热到高于钎料熔点，低于母材融化温度，利用液态钎料润湿母材，填充接头间隙并与母材相互扩散实现连接的焊接的方法。
二、焊接原理焊条与焊件之间是有电压的，当它们相互接触时，相当于电弧焊电源短路。
由于接点很大，短路电流很大，则产生的大量电阻热使金属融化，甚至蒸发、气化，引起强烈的电子发射和气化电离。
这是再把焊丝与焊件之间拉开一点距离（3-4MM），这样由于电源电压的作用，在这段距离内，形成很强的电场，又促使产生电子发射。
同时加速气体的电离，两极定向运动，弧焊电源不断的提供给电能，新的带电粒子不断得到补充，形成连续燃烧的电弧。
三、焊接的重要性及发展趋势重要性：焊接在现代工业生产中有十分重要的作用，如船舰的船体、高炉炉壳、建筑构架、锅炉与压力容器、压力管道、车厢及家用电器、汽车车身等工业产品的制造都离不开焊接。
发展趋势：1、扩展焊接布局的运用，大力推广优质高效节能的焊接技能2、提高焊接机械化、主动化水平，实现焊接工艺及配备的现代化。
3、提高焊接质量、不断降低成本。
焊接的基本知识和技术
焊接的基本知识和技术焊接是一种常见的金属加工技术，广泛应用于工业生产和个人DIY项目中。
通过焊接，可以将两个或多个金属工件连接在一起，形成稳固的结构。
焊接技术的掌握对于从事金属加工行业的人员来说至关重要。
本文将介绍焊接的基本知识和技术，以提供初学者入门的参考。
一、焊接的定义和分类焊接是指利用加热或加压等方法，使金属或其他熔点较低的材料熔化，然后冷却凝固并连接在一起的工艺。
根据焊接材料的不同，焊接可以分为金属焊接、塑料焊接和电子焊接等几种类型。
其中，金属焊接是最常见的焊接形式，包括电弧焊、气体焊、激光焊和电阻焊等多种方法。
二、焊接技术的基本原理焊接技术的实现基于热能的导入和金属的熔化。
在焊接过程中，热源（如电弧或火焰）会提供热能，使金属达到熔点并形成液态。
然后，焊接材料（如焊丝或焊剂）会填充焊缝，与基材融合并冷却凝固，形成强固的连接。
焊接的稳定性和质量取决于焊接工艺的选择和操作技术的熟练程度。
三、焊接材料的选择焊接材料的选择对焊接过程和焊缝的质量至关重要。
常用的焊接材料包括焊丝、焊剂和气体保护剂等。
焊丝是焊接过程中添加的金属材料，可根据焊接对象的材质选择合适的焊丝类型。
焊剂是焊接过程中所使用的辅助材料，可以提高焊缝的质量，并在冷却后保护焊缝不受氧化和腐蚀。
气体保护剂（如惰性气体）常用于保护焊接过程中的熔融池，避免氧气的影响。
四、焊接设备和工具的使用完成焊接工作需要使用特定的焊接设备和工具。
常见的焊接设备包括电弧焊机、气体焊机和激光焊接设备等。
根据焊接材料和工件的要求，选择合适的焊接设备非常重要。
此外，焊接时还需要一些常规的工具，如钳子、焊接面罩和焊接剪刀等。
五、焊接安全注意事项焊接是一项需要高度警惕和安全意识的工作。
以下是一些焊接过程中需要注意的安全事项：1. 确保工作区域通风良好，以避免有害气体对人体健康的影响。
2. 使用个人防护装备，如焊接面罩、耳塞和防护手套等。
3. 在进行高温焊接前，确保周围没有易燃物品，以防火灾发生。
电烙铁焊接技术
一.焊接基础知识
1.焊接的定义： 利用加热或其他方式，是焊料与被焊金属
原 子之间相互吸引，相互渗透，依靠原 子之间 的内聚力使两金属永久的牢固的结 合，这种方法叫焊接。 2.焊接的分类：
通常分为 熔焊，钎焊，接触焊 主要是钎焊
3.钎焊
利用加热将作为焊料的金属熔化成液态， 把被焊固态金属连接在一起，并在焊接部 位发生化学变化的焊接方法。
2.对连续焊接，热敏元件焊接，应选用功率 偏大的电烙铁。
3.对大型焊点及金属底板的接地焊片，宜选 用100W及以上 的外热式电烙铁。
使用电烙铁的注意事项
1.使用前必须检查两股电源线和保护接地线 的接头是否接对。否则会导致元器件损伤 ，严重时还会引起操作人员触电。
2.新电烙铁初次使用，应先对烙铁头搪锡。 3.焊接时，应使用松香或中性焊剂，因酸性
在焊点已经形成，但焊剂还没挥发完之前，迅速将 电烙铁移开.
五步法：
（1）
（2）
（3）
（4）
（5）
三步法演示过程
三步操作法：
（1）准备
右手拿经过预热，清洁并搪上锡的电烙铁，左手拿 焊锡丝，靠近烙铁头，做待焊姿势。
（2）同时加热被焊件和焊锡丝
将电烙铁焊和焊锡丝从被焊件的两侧同时接触到焊 接点，并使适量焊锡熔化，渗满焊接部位。
1.外加热式
发热体由电阻丝缠绕在云母材料上制成，而 烙铁头是插入发热体内的。
规格有：
20W，25W，30W，50W，75W，100W， 150W等
特点：
绝缘电阻低，漏电大，热效率低升温慢，体 积大，结构简单，价格便宜。
用途：
用于导线，接地线，形状较大的器件焊接。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
任务1 焊接的定义及分类
【任务目标】
了解焊接的定义及分类
【任务要点】
1、了解焊接本质含义
2、了解焊接的分类
【任务内容】
一、焊接的定义
1、引子
在机械制造工业中，使两个或两个以上零件联接在一起的方法，有螺钉连接、铆钉连接和焊接等。
前两种连接都是机械连接，是可拆卸的。
而焊接则是利用两个物体原子间产生的结合利用来实现连接的，连接后不能再拆卸。
为了实现焊接，必须使两个被焊物体(通常是金属)相互接近到原子间的力能够发生作用的程度，也就是说，要接近到像在金属内部原子间的距离一样。
因此，焊接就需要采用加热、加压或加压同时也加热的方法来促使两个被焊金属的原子间达到能够结合的程度，以获得永久牢固的连接
2、焊接的定义
焊接是通过加热或加压，或两者并用，并且用或不用填充材料，使焊件达到原子间结合的一种加工方法。
二、焊接的分类
在工业生产中应用的焊接方法种类很多，根据焊接过程中金属所处的状态不同，可以把焊接分为熔化焊、压焊和钎焊三大类（具体分类见图
1-1）。
图1-1 焊接分类图
熔化焊：利用局部加热使连接处的母材金属熔化，加入（或不加入）填充金属而结合的方法，是工业生产中应用最广泛的焊接工艺方法。
熔化焊的特点是焊件间的结合为原子结合，焊接接头的力学性能较高，生产率高，缺点是产生的应力、变形较大。
压焊：在焊接过程中，必须对焊件施加压力，加热或不加热完成焊接的方法。
虽然压焊件焊缝结合亦为原子间结合，但其焊接接头的力学性能较熔化焊稍差，适合于小型金属件的加工，焊接变形极小，机械化、自动化程度高。
钎焊：采用熔点比母材金属低的金属材料作钎料，将焊件和钎料加热到高于钎料熔点、低于母材熔点温度，利用液态的钎料润湿母材，填充接头间隙并与母材相互扩散实现连接焊件的方法。
钎焊的特点是加热温度低，接头平整、光滑，外形美观，应力及变形小，但是钎焊接头强度较低，装配时对装配间隙要求高。
三、思考题
1、焊接的本质是什么？
2、焊接的主要分类有哪些？。
