煤炭特有工种职业技能鉴定《安全仪器监测工》初级工（五级）理论考试试卷（A 卷）命题单位：金能煤业分公司命题人：蒋占安注意事项：1、答题前在试卷及答题卡规定的位置上，准确书写姓名、单位、准考证号、工种代码；2、必须用2B铅笔将正确答案填涂到答题卡上对应的题号中，不允许用钢笔或圆珠笔填涂，在试卷内填涂答案无效，修改时使用塑料橡皮擦除干净；3、不得在答题卡四周的图像定位点上及周围作如何标记；4、要保持答题卡的整洁，不能折叠或弄破；5、本份试卷共2道大题，满分100分，考试时间为50分钟。
一、判断题（每题1分，共40分，请在您认为正确的题后括号内打“√”，错误的打“×”）：1、采掘工作面的进风风流中，按体积计算，氧气浓度不低于18%，二氧化碳浓度不低于0.5%。
（×）2、矿井空气中所含有的对煤矿安全生产和人体健康及生命安全有威胁的气体，均称为有害气体。
（√）3、瓦斯通常指甲烷（CH4）,是一种无色、无味、无臭的气体。
（√）4、煤与瓦斯突出矿井是指在矿井的开拓、生产范围内有突出煤层的矿井。
（√）5、瓦斯监测监控系统是煤矿安全生产的重要基础工作，是矿井防止通风、瓦斯等重大事故发生，保障安全生产的重要措施之一。
（√）6、煤矿安全监测系统8h连续运转。
（×）7、矿井安全监控系统的监测日报表必须报矿长和技术负责人审阅（√）8、安全监测所用的仪器仪表必须定期调试、校正，每季度至少1次。
( × )9、安全监控设备的供电源必须取自被控开关的负荷侧。
(×)10、磁场可用磁力线来描述,磁铁中的磁力线方向始终是从N极到S极。
( × )11、电阻并联时的等效电阻值比其中最小的电阻值还要小。
（√ ）12、相线间的电压就是线电压。
（√ ）13、在三相四线制低压供电网中，三相负载越接近对称，其中性线电流就越小。
（√ ）14、通过人身的安全直流电流规定在10mA下。
(×)15、三相负载作星形连接时，线电流等于相电流。
煤矿安全生产监控用的仪器
煤矿安全生产监控用的仪器煤矿是一种特殊的工作环境，其安全生产监控是非常重要的。
为了保障煤矿工作人员的生命安全和实现煤矿安全生产的目标，需要使用各种仪器来监测煤矿环境、人员的状态和煤矿设备的运行情况。
本文将介绍一些常见的煤矿安全生产监控用的仪器。
1. 瓦斯监测仪瓦斯是煤矿中最主要的有害气体之一，具有易燃、爆炸性强的特点。
瓦斯监测仪可以用于实时监测矿井中的瓦斯浓度，及时发现异常情况并采取相应的措施进行处理。
2. 氧气监测仪在煤矿工作环境中，氧气是必需气体之一，但若氧气浓度过高或过低都会对人体产生危害。
氧气监测仪可以用于实时监测矿井中的氧气浓度，保证矿井中氧气浓度处于安全范围内。
3. 一氧化碳监测仪一氧化碳是一种无色、无味、无臭的有毒气体，会与血红蛋白结合形成一氧化碳血红蛋白，导致缺氧甚至中毒。
一氧化碳监测仪可以用于实时监测矿井中的一氧化碳浓度，及时发现并避免一氧化碳中毒事故的发生。
4. 温湿度监测仪矿井工作环境的温度和湿度对工作人员的身体状况和生产效率有很大影响。
温湿度监测仪可以用于实时监测矿井中的温度和湿度，确保工作环境的舒适度和安全性。
5. 火焰探测器煤矿火灾是煤矿安全生产中的重大隐患，及早发现和扑灭火灾至关重要。
火焰探测器可以用于实时监测矿井中的火焰情况，一旦发现火焰，及时报警并采取相应的灭火措施。
6. 视频监控系统视频监控系统可以用于监测煤矿的生产现场和关键部位，实时观察和记录工作人员的行为和状况。
通过视频监控系统，可以及时发现和处理不安全行为、事故隐患和紧急情况。
7. 智能安全帽智能安全帽内置有多种传感器，可以监测工作人员的心率、呼吸、体温等生理指标，并通过无线传输技术将数据传输给监控中心。
监控中心可以实时追踪和监测工作人员的生理状态，及时发现突发状况并采取相应的应急措施。
8. 智能定位系统智能定位系统可以用于精确追踪和定位矿工在矿井中的位置，确保在发生事故时能够及时获救。
通过智能定位系统，监控中心可以实时获取工作人员的位置及运动轨迹，进行人员定位和安全检测。
煤矿安全监控系统及检测仪器使用管理规范培训课件
记录与分析
安全监控系统能够记录各种监测数据，方 便管理人员进行数据分析、事故追溯和原
因调查。
提高管理效率
安全监控系统的自动化、智能化管理，能 够减轻管理人员的工作负担，提高管理效 率。
安全监控系统在煤矿事故预防与应急救援中的重要性
检测仪器的分类与用途
01
02
03
04
甲烷检测仪器
用于检测煤矿井下甲烷气体浓 度，预防瓦斯爆炸等事故。
一氧化碳检测仪器
用于检测一氧化碳气体浓度， 预防中毒事故。
氧气检测仪器
用于检测氧气浓度，确保井下 作业环境安全。
温度检测仪器
用于检测井下温度，预防火灾 事故。
检测仪器的使用方法与注意事项
01
使用前应检查仪器是否 完好，确认电池电量充 足。
仪器应存放在干燥、通风的地 方，避免潮湿和高温环境。
对于长期不使用的仪器，应定 期进行检查和维护，确保其正
常工作。
检测仪器的校准与检定
仪器应按照国家相关规定进行校 准和检定，确保其符合安全标准
和技术要求。
校准和检定应由专业机构或部门 进行，并出具相应的合格证明。
对于不合格的仪器，应及时进行 维修或更换，不得继续使用。
04
安全监控系统及检测仪器使用管理规
范培训内容
安全监控系统及检测仪器使用管理规定
规定安全监控系统及检测仪器的使用范围和操作程序，确保其正确、安全地应用于 煤矿生产过程中。
规定安全监控系统及检测仪器的日常维护和保养制度，确保其正常运行和使用寿命。
规定安全监控系统及检测仪器的定期校准和检测制度，确保其准确性和可靠性。

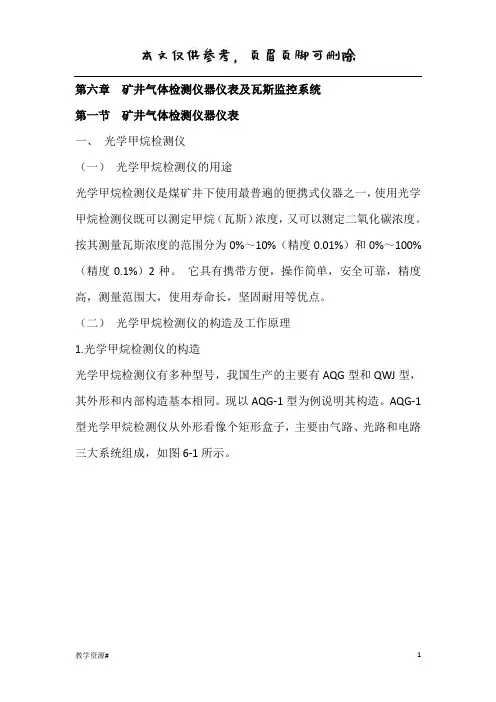

第六章 矿井气体检测仪器仪表及瓦斯监控系统(教学课资)
第六章矿井气体检测仪器仪表及瓦斯监控系统
第一节矿井气体检测仪器仪表
一、光学甲烷检测仪
（一）光学甲烷检测仪的用途
光学甲烷检测仪是煤矿井下使用最普遍的便携式仪器之一，使用光学甲烷检测仪既可以测定甲烷（瓦斯）浓度，又可以测定二氧化碳浓度。
按其测量瓦斯浓度的范围分为0%～10%（精度0.01%）和0%～100%（精度0.1%）2种。
它具有携带方便，操作简单，安全可靠，精度高，测量范围大，使用寿命长，坚固耐用等优点。
（二）光学甲烷检测仪的构造及工作原理
1.光学甲烷检测仪的构造
光学甲烷检测仪有多种型号，我国生产的主要有AQG型和QWJ型，其外形和内部构造基本相同。
现以AQG-1型为例说明其构造。
AQG-1型光学甲烷检测仪从外形看像个矩形盒子，主要由气路、光路和电路三大系统组成，如图6-1所示。
（1）气路系统。
光学甲烷检测仪的气路系统主要由吸气管4、进气管5、水分吸收管9、二氧化碳吸收管11、吸气橡皮球10、气室（包括甲烷室和空气室）22和盘形管30等组成。
其主要部件的作用为：
①气室中的甲烷室用于存贮所采气样，空气室则用于存贮新鲜空气。
②水分吸收管内装有硅胶，并与仪器的进气管相连通，其作用是对。
2024年光学瓦斯检定器安全操作规程
2024年光学瓦斯检定器安全操作规程第一章总则第一条为了保障2024年光学瓦斯检定器的安全使用，防止事故和损失的发生，制定本规程。
第二条本规程适用于所有与2024年光学瓦斯检定器相关的人员。
第三条光学瓦斯检定器是一种用于检测瓦斯变化的设备。
在使用前必须进行严格的安全操作，确保其正常运行，避免产生危险。
第四条在使用光学瓦斯检定器时，必须遵守有关的安全法规和标准。
第二章安全操作规范第五条在操作光学瓦斯检定器时，必须穿戴符合要求的个人防护装备，并按照规定使用。
第六条检定器的使用人员必须接受专业培训，熟悉其操作步骤和相关的安全知识。
第七条在开启和关闭光学瓦斯检定器时，必须按照正确的操作顺序进行，避免操作错误引发事故。
第八条在使用光学瓦斯检定器进行检测时，必须保证环境通风良好，并按照操作手册进行操作。
第九条检定器的维护和保养必须按照规定进行，确保其正常运行。
任何维修和修改都要由专业人员进行。
第十条在使用光学瓦斯检定器时，必须保持清醒和警觉，禁止酒后操作。
第十一条在使用光学瓦斯检定器时，必须按照使用要求进行操作，不得超负荷使用。
第十二条在使用光学瓦斯检定器时，如果发现异常情况，必须立即停止使用，并报告相关单位。
第三章安全预防措施第十三条在使用光学瓦斯检定器时，必须遵守以下安全预防措施：1. 确保仪器工作环境周围没有可燃、易燃物品，避免发生火灾。
2. 建立完善的应急预案和救援措施，以应对可能发生的事故。
3. 检定器的使用人员必须严格按照操作规程进行操作，禁止擅自更改设备设置。
4. 定期对光学瓦斯检定器进行维护和保养，确保其正常运行。
5. 定期进行安全培训与考核，提高工作人员的安全意识和应急处置能力。
第四章突发事件处置第十四条在使用光学瓦斯检定器时发生突发事件时，必须按照以下原则进行处置：1. 保证人员的安全和生命无恙，确保人员迅速疏散到安全区域。
2. 立即报警，通知相关单位进行应急处置。
3. 采取措施防止事故进一步扩大，并进行相应的救援措施。
瓦斯检测仪课堂PPT
（3）测定瓦斯浓度。将连接在二氧化碳吸收管进气口的胶皮管伸向待测地点，挤压气球5～10次，将待测气体吸入瓦斯室，按下光源电门，观察所定参照的黑基线，如恰好与分划板的某整数刻度重合，读出该整数刻度数值即为瓦斯浓度，若黑基线在分划板上两个整数之间，则顺时针方向转动微调螺旋，使黑基线退到分划板上较小的整数位置，记住此整数，然后按下微读数电门，从微读盘上读出小数位，加上前面的整数，即为瓦斯百分比浓度，连续测定三次，取其平均值，即为该测点的瓦斯浓度。
3.仪器的构造 1）照明装置组 7）测微组 2）聚光镜组 8）目镜组 3）平面镜组 9）吸收管组 4）折光棱镜组 10）气室组 5）反射棱镜组 11）按钮组 6）物镜组
（图3-7-2）
4. 主要部件作用 1) 照明装置组：是仪器产生干涉条纹的光源部分，电源为一节电池，灯泡额定电压为1.35V具有白色反光面的灯泡效果较好。 2) 聚光镜组：该镜用以聚集由光源发出的光，以增强亮度。 3) 平面镜组：是产生干涉的重要部件，通过聚光镜的光线450交角射向平面镜，光线经过此镜后分为两束，由于镜座的原因，该镜向后倾斜550，以便得到所需的干涉条纹的宽度。（即一条条纹到另一条条纹间的距离） 4) 折光棱镜组：是产生干涉的重要部件，它将光线进行两次900反射后折向平面镜。此组件在装配时要求绝对水平，否则，将会使反射的光线宽度改变。 5) 反射棱镜组：反射棱镜的作用是将光线作为900转向，在井下测定有害气体以前必须调整好基数，在测量过程中不得随便转动与调节螺杆连在一起的粗动手轮。
2） 换气、对零 换气对零地点应选在与待测地点温度相近（温差不超过10℃ ）、压力差不大（最好标高相同）的新鲜风流中。 （1）换气：在换气对零地点挤压气球5～10次，吸入新鲜空气，清洗瓦斯室。 （2） 对零：换气结束后，按下微读电门，旋转微调螺旋，观看微读数观察窗，使微读数盘的零位刻度与指标线重合；旋下主调螺旋盖，再按下光源电门，调动主调螺旋，同时观看目镜，在干涉条纹中选定一条黑基线与分划板的零位刻度线相重合，并记住这条黑基线；然后，一边观看目镜一边盖好主调螺旋盖。
第六章 矿井气体检测仪器仪表及瓦斯监控系统
第六章矿井气体检测仪器仪表及瓦斯监控系统第一节矿井气体检测仪器仪表一、光学甲烷检测仪（一）光学甲烷检测仪的用途光学甲烷检测仪是煤矿井下使用最普遍的便携式仪器之一，使用光学甲烷检测仪既可以测定甲烷（瓦斯）浓度，又可以测定二氧化碳浓度。
按其测量瓦斯浓度的范围分为0%～10%（精度0.01%）和0%～100%（精度0.1%）2种。
它具有携带方便，操作简单，安全可靠，精度高，测量范围大，使用寿命长，坚固耐用等优点。
（二）光学甲烷检测仪的构造及工作原理1.光学甲烷检测仪的构造光学甲烷检测仪有多种型号，我国生产的主要有AQG型和QWJ型，其外形和内部构造基本相同。
现以AQG-1型为例说明其构造。
AQG-1型光学甲烷检测仪从外形看像个矩形盒子，主要由气路、光路和电路三大系统组成，如图6-1所示。
（1）气路系统。
光学甲烷检测仪的气路系统主要由吸气管4、进气管5、水分吸收管9、二氧化碳吸收管11、吸气橡皮球10、气室（包括甲烷室和空气室）22和盘形管30等组成。
其主要部件的作用为：①气室中的甲烷室用于存贮所采气样，空气室则用于存贮新鲜空气。
②水分吸收管内装有硅胶，并与仪器的进气管相连通，其作用是对通过吸收管的气体进行干燥，使水蒸气不能进入甲烷室，能预防仪器故障并使测值准确。
③盘形管（也称毛细管）一端与空气室相通，另一端与仪器所处的环境大气相通，其作用是使测定时空气室内气体压力与甲烷室相同（气压不同会造成误差），同时又能防止环境中有害气体通过盘形管进入空气室，使室内保持有新鲜空气。
（2）光路系统。
光学甲烷检测仪的光路系统如图6-2所示，主要由光源灯泡1、光栅2、聚光镜3、平行平面镜4、折光棱镜5、反射棱镜6、物镜7、测微玻璃8、分划板9、场镜10、目镜11和目镜保护玻璃12组成。
光路系统主要零件的作用为：①光源灯泡是仪器光路系统的光源，其额定电压为1.35 V，具有白色反光面的灯泡效果较好。
②聚光镜的作用是汇集光源发出的光，使其照射范围变窄，亮度增强。
煤矿安全生产监控用的仪器范本（2篇）
施工单位工程建设廉政承诺书廉政承诺本施工单位郑重承诺，在工程建设过程中，将始终坚守廉政原则，推行廉洁施工，做到廉洁自律，杜绝贪污腐败，确保工程建设的公平、公正、公开、透明。
一、廉洁自律1. 本单位全体员工将严守法律法规，诚实守信，文明施工，遵守工程建设纪律。
2. 在工程建设过程中，不违规收受礼品、请款、人情往来等私人利益。
严禁利用职务之便谋取私利，不接受、索取、赠送财物。
3. 对于违反廉洁施工规定的行为，将依法追究责任，坚决惩处违规行为。
二、财务透明1. 本施工单位将建立健全财务制度，确保工程款项的合理、透明的分配和使用，不违规挪用、套取、虚报财务款项。
2. 工程建设过程中，将严格遵守财务审计规定，按照相关法律法规的要求进行财务管理和审计报告的备案。
三、竞争公正1. 在工程建设中，本施工单位将遵守公平竞争的原则，不以任何不正当手段，过度竞争或采用不公平的竞争方式。
2. 不利用权威地位参与竞争，不从事贿赂等违反竞争原则的行为。
3. 当涉及到合同签订、工程招标等环节时，将按照相关法律法规的要求进行公正、公平、透明的操作。
四、风险预防1. 本施工单位将建立和完善辨识、评估并防范工程建设风险的机制。
2. 对于可能发生的廉政风险，将制定相应的控制措施，有效防范和控制风险的发生。
3. 全员参加相关廉政教育培训，增加廉政意识和风险意识，提高对廉政风险的识别和防范能力。
五、信访投诉处理1. 本施工单位将建立健全信访投诉处理机制，确保及时、公平、公正地受理和处理信访投诉。
2. 对于通过信访投诉发现的廉政问题，将及时调查核实，依法依规进行处理，并对处理结果进行公开通报。
结束语本施工单位郑重承诺，将始终坚守廉政原则，在工程建设中践行廉洁施工，杜绝贪污腐败，做到公平、公正、公开、透明。
我们将严格遵守以上承诺，并接受相关监督和审查。
谨此，在施工单位全体员工的共同努力下，共同营造良好的工程建设环境。
施工单位负责人：___________签字：___________。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
当一定的工作电流通过检测元件（黑元件）时， 其表面即被加热到一定的温度，而这时当含有甲烷 的空气接触到检测元件表面时，便被催化燃烧，放 出的热量会使检测元件的温度升高，电阻值增加。 电桥就失去平衡，输出一定的电压。
2016/3/18
25
第一节 矿井气体检测仪器仪表
实验证明，在甲烷浓度低于4%的情况下，电桥 输出的电压与甲烷浓度基本上成直线关系，因此可 以通过测量电桥输出电压的大小测算出甲烷浓度的 数值；当甲烷浓度超过4%时，输出电压就不再与甲 烷浓度成正比关系，所以按这种原理制造的甲烷自 动检测报警仪只能测低浓度甲烷。
（2） 吸气装置的结构。吸气装置又称采样器， 实质上是一个取样唧筒，其结构如图6-4所示。
2016/3/18
38
第一节 矿井பைடு நூலகம்体检测仪器仪表
它是由铝合金管及气密性良好的活塞所组成。 抽取一次气样为50 mL，在活塞杆上有10等分刻度， 并标有吸入试样的毫升数。采样器的前端有个三通 阀，当三通阀把3平放时，是吸取气样位置，如果取 样地点采样器不便进入时，可在气样入孔1处接胶管 来取气；
43
第一节 矿井气体检测仪器仪表
3.便携式一氧化碳测量报警仪的结构
便携式一氧化碳测量报警仪的结构如图6-7所示。 其外形为长方形，左上部为报警指示灯，右上部为 传感器。正面板左上方为蜂鸣器；中部为三位码显 示窗，仪器的右侧中部设有电源开关，下部有一 “关合”板，打开它可见调零和调整报警点电位器。 仪器的中下部设有调精度电压器，而在下方则设有 一节6F22型叠层方型电池。
2016/3/18
34
第一节 矿井气体检测仪器仪表
图6-3
检定管的结构
1—外壳；2—堵塞物；3—保护胶；4—隔离层；
5—指示胶；6—指示被测气体含量的刻度
2016/3/18
35
第一节 矿井气体检测仪器仪表
检定管由外壳、堵塞物、保护胶、隔离层及指 示胶等组成。其中外壳是用中性玻璃管加工而成。 堵塞物用的是玻璃丝布、防声棉或耐酸涤纶，它对 管内物质起固定作用。
22
第一节 矿井气体检测仪器仪表
二、 便携式甲烷检测仪 便携式甲烷自动检测报警仪是一种携带式可连 续自动测定环境中甲烷浓度的全电子仪器，具有操 作方便、读数直观、工作可靠、体积小、重量轻、 维修方便等特点。
2016/3/18
23
第一节 矿井气体检测仪器仪表
1.热催化式（热效式）甲烷自动检测报警仪
2016/3/18 18
第一节 矿井气体检测仪器仪表
虚线表示的那一束光线经过甲烷室、折光棱镜5 再次经过甲烷室后也投射到平行平面镜上。这两束 光线经平行平面镜作用在b点汇合成“一束”光线， 实际上是这两束光线传播的路径发生了重叠而已。 这两束光线已成为相干光源，会形成干涉现象。
2016/3/18
19
2016/3/18
28
第一节 矿井气体检测仪器仪表
3.红外线气体检测仪 红外线气体检测仪是一种可以灵活配置的单种 气体或多种气体检测仪，它可以配备氧气传感器、 可燃气传感器和任选2种有毒气体传感器或任选4种 有毒气体传感器或任选单种气体传感器。
2016/3/18
29
第一节 矿井气体检测仪器仪表
它具有非常清晰的大液晶显示屏以及声光报警 提示，保证在非常不利的工作环境下也可以检测危 险气体并及时提示操作人员预防。开机或需要时可 对显示、电池、传感器、声光报警功能自检。其技 术参数如表6-1所示。
2016/3/18 44
第一节 矿井气体检测仪器仪表
第六章 矿井气体检测仪器仪表及瓦斯监控系统
第一节 矿井气体检测仪器仪表 第二节 矿井瓦斯监控系统
复习思考题
2016/3/18
1
第一节 矿井气体检测仪器仪表
一、 光学甲烷检测仪 （一） 光学甲烷检测仪的用途 光学甲烷检测仪是煤矿井下使用最普遍的便携 式仪器之一，使用光学甲烷检测仪既可以测定甲烷 （瓦斯）浓度，又可以测定二氧化碳浓度。按其测 量瓦斯浓度的范围分为0%～10%（精度0.01%）和 0%～100%（精度0.1%）2种。
2016/3/18
9
第一节 矿井气体检测仪器仪表
2016/3/18
10
第一节 矿井气体检测仪器仪表
2016/3/18
11
第一节 矿井气体检测仪器仪表
光路系统主要零件的作用为：
① 光源灯泡是仪器光路系统的光源，其额定电 压为1.35 V，具有白色反光面的灯泡效果较好。 ② 聚光镜的作用是汇集光源发出的光，使其照 射范围变窄，亮度增强。
④ 折光棱镜的作用是将从空气室中射出的光线 经两次反射（每次反射折转90°）使其传播方向折转 180°而返回气室。 ⑤ 反射棱镜的作用是将光线转向90°，使其投 射到物镜上。
⑥ 物镜上的光屏用以改善干涉条纹的清晰度， 调节物镜前后的距离，可使干涉条纹在分划板上成 像清晰。
2016/3/18 14
第一节 矿井气体检测仪器仪表
2016/3/18
32
第一节 矿井气体检测仪器仪表
例如，按工作原理可分为化学原理、定电位化 学原理、红外线吸收原理、催化燃烧原理、气敏半 导体原理、气相色谱原理等；按安装使用方式不同 可分为便携式和固定式2种。
2016/3/18
33
第一节 矿井气体检测仪器仪表
1.一氧化碳检定管的结构 该仪器用检定管检测井下空气的成分。它由检 定管和吸气装置2部分组成。 （1） 检定管的结构。检定管结构如图6-3所示。
2016/3/18
30
第一节 矿井气体检测仪器仪表
2016/3/18
31
第一节 矿井气体检测仪器仪表
三、 一氧化碳检测仪
准确地测定一氧化碳浓度，是保证员工生命安 全和防止自然发火事故发生的有效手段。 （一） 一氧化碳检测仪的种类及结构 检测一氧化碳浓度的仪器种类很多，不同的分 类方法可以分成不同的种类。
2016/3/18
21
第一节 矿井气体检测仪器仪表
当甲烷室中充入含有甲烷的气体时，干涉条纹 就会发生位移（因为甲烷相对于空气来说是光密介 质，折射率大，会使通过甲烷室那束光线的光程增 大），其位移量与甲烷室的甲烷浓度成正比，利用 特制的分划板就可以将干涉条纹的位移量换算成甲 烷室的甲烷浓度。
2016/3/18
2016/3/18
26
第一节 矿井气体检测仪器仪表
2.热导式甲烷自动检测报警仪
热导式甲烷自动检测报警仪与热催化式甲烷自 动检测报警仪的构造基本相同，也是由传感器、电 源、放大电路、显示及报警电路组成，区别在于两 种仪器的传感器工作原理不同。
2016/3/18
27
第一节 矿井气体检测仪器仪表
热导式传感器是根据矿井空气的导热系数随空 气中甲烷含量不同成一定规律变化这一性质测量甲 烷浓度的。这种甲烷自动检测报警仪可以检定高浓 度甲烷。
① 气室中的甲烷室用于存贮所采气样，空气室 则用于存贮新鲜空气。
2016/3/18
6
第一节 矿井气体检测仪器仪表
② 水分吸收管内装有硅胶，并与仪器的进气管 相连通，其作用是对通过吸收管的气体进行干燥， 使水蒸气不能进入甲烷室，能预防仪器故障并使测 值准确。
2016/3/18
7
第一节 矿井气体检测仪器仪表
2016/3/18
39
第一节 矿井气体检测仪器仪表
三通阀把3处于垂直位置时，可将吸入气筒的气 样通过检定管插孔2压入检定管；而三通阀把3处于 45°位置时，三通阀为关闭状态。
2016/3/18
40
第一节 矿井气体检测仪器仪表
2.一氧化碳测量仪的结构 一氧化碳测量仪外形呈扁长方体，外壳采用高 强度工程塑料制成。测量仪壳体与后盖之间通过4个 专用沉头螺钉连接成一体。其结构如图6-5所示，气 路的连接如图6-6所示。
第一节 矿井气体检测仪器仪表
当这两束光线经折射棱镜6（作用是将光线转向 90°）投射到物镜7上时，通过目镜11和物镜7等组 成的望远镜系统就可看到在物镜7的焦平面上产生的 干涉条纹，（白色光特有的干涉条纹，又称光谱）。
2016/3/18
20
第一节 矿井气体检测仪器仪表
干涉条纹由红、绿、黄、黑4种条纹组成，成一 定规律分布，其中有两条黑纹比较清楚，左边那一 条常被用作黑基准线。如果在仪器的空气室和甲烷 室里都充入同样密度的新鲜空气，并利用分划板和 所选的基准线记下这时的干涉条纹的位置，
⑦ 物镜和目镜等组成目镜组，该组主要起放大 作用，使分划板和干涉条纹便于观察。当分划板刻 度线和数字不清晰时，可利用目镜进行调节；干涉 条纹不清晰时，有时也可利用目镜组进行调节。
2016/3/18
15
第一节 矿井气体检测仪器仪表
（3） 电路系统。光学甲烷检测仪的电路系统 主要由干电池12（1节1号干电池）、光源灯泡16、 微读数电门7和光源电门8等组成。
热催化式（热效式）甲烷自动检测报警仪主要 由传感器、电源、放大电路、报警电路、显示电路 等部分构成。其中，黑元件是传感器，白元件是补 偿元件，是仪器的主要部分；黑、白两个元件分别 接在一个电桥的两个相邻桥臂上，而电桥的另外两 个桥臂被分别接入适当电阻，共同组成测量电桥。
2016/3/18
24
第一节 矿井气体检测仪器仪表
2016/3/18
16
第一节 矿井气体检测仪器仪表
气路、光路和电路三大系统是光学甲烷检测仪 的主要组成部分，除此之外，光学甲烷检测仪还包 括测微组件和主调螺旋等部件。测微组件主要由测 微玻璃、微读数盘、微调螺旋、照明灯泡等组成， 其作用是为了提高读数精度。
2016/3/18
17
第一节 矿井气体检测仪器仪表
2016/3/18
2
第一节 矿井气体检测仪器仪表
（二） 光学甲烷检测仪的构造及工作原理
