体外冲击波疼痛治疗系统
EMSSmart体外冲击波治疗仪
EMS Smart体外冲击波治疗仪技术参数：▲1手柄治疗头可伸缩，在治疗过程中对反作用力冲击起到良好的缓冲效果，减轻医护操作人员因长期操作带来的不适感▲2手柄治疗探头上有施压指示器，带压力刻度，能够适合力量不同的使用者在治疗病人时能够精确掌控对手柄施加压力大小，达到治疗标准化目的。
▲3手柄上的操作开关区域带有独立手柄计数器，能记录手柄累计使用次数，便于操作者随时掌握治疗剂量。
4手柄为气压弹道式原理设计。
▲5设备配有标准能量手柄以及高能量手柄：标准手柄套件（4个冲击头）高能量手柄套件（5个冲击头）6手柄可+135℃高温高压消毒。
▲7采用外置减振式全封闭空气压缩机，压缩机与主机分体式设计，减少空压机对主机的干扰，治疗过程中无噪音。
▲8配套专用推车，用于压缩机放置，便于使用者简易操作。
9专用推车带有理线杆，方便整理手柄连接线。
10专用推车带有抽屉，方便存放治疗用品。
11专用推车轮为万向静音设计，方便移动机器。
12专用推车有耦合剂存放器设计，方便存放耦合剂。
13主机为LED灯显示屏设计，操作简单快捷。
14主机单次治疗设置次数可选择0-2500次。
15治疗手柄有独立减震硅胶软握把设计，减轻反作用力对于操作者的影响。
16治疗手柄为铝合金外壳设计，减轻手柄重量。
17生产厂家在国内设有专业的维修机构，直接提供售后维修服务（需提供生产厂家相关证明及售后服务承诺书）。
18电源供应（伏特）：100-240VAC，50-60Hz19工作压力：1bar-4bar治疗时连续可调20最大正输出压力：0≤11.2MPa21能流密度：0≤0.31mJ/mm2（标准手柄）0≤0.55mJ/mm2（高能量手柄）22工作频率：可选4，6,8,10HZ23手柄具有6mm冲击头设计，用于针灸治疗。
24手柄具有10mm冲击头设计，用于小关节间隙治疗。
25手柄具有15mm聚焦式冲击头设计，用于深层部位治疗。
▲26手柄具有36mm冲击头设计，用于大面积部位治疗。
体外冲击波(ESWT)治疗技术
冲击波的适应症
骨科疾病 1.钙化性疾病：肌腱钙化、骨化性肌炎 2.慢性炎症：跟腱炎、软骨炎、肌腱炎、筋膜炎、滑膜炎等 3、脊柱疾病：颈椎病、腰椎间盘突出症、脊柱相关筋膜炎、强直性脊柱 类等 4、运动损伤性疾病：急性扭伤、软组织损伤、韧带损伤等 5、骨关节疾病：骨折迟缓愈合、骨折不愈合、骨性关节炎、骨质增生、 关节强直、股骨头缺血性坏死等
6、其他：扳机点疗法、生物力学疗法、神经损伤、神经痛、缺血性 几挛缩、伤口不愈合、痉挛等 7、其他科疾病：糖尿病足、前列腺增生、慢性盆腔炎、海绵体钙化、 皮肤病、烧伤、美容、塑形等
冲击波的禁忌症
凝血功能障碍或正在接受抗凝治疗的患者 循环系统疾病发作期患者 肌腱及筋膜断裂及严重损伤患者 血栓形成局部 骨缺损大于1cm 关节液渗漏
放1-2枪,排出空气后,在调节压力 • b.强度按钮下按为锁定,上提为解除锁定,可进行压力调
节
7.患处均匀涂抹耦合剂. 8.治疗探头定位到治疗部位,扣动启动按开始治疗 • a. [启动按钮] 长按3秒后开启自动发射模式 ,治疗中无
需一直按着启动按键。 • b自动发射模式开启时,再次点击[启动按钮]则停止发射。 • C治疗中如出现异常情况时,应立即将治疗枪与患者分离，
并按"停止" 键紧急停止仪器工作。 09.治疗达到预设数值时,治疗自动停止。 10.治疗结束后清理治疗探头,并将治疗枪放回仪器托架。 11.结束使用时,锁定压力调节旋钮并关闭仪器电源开关。 12.每日使用结束后,请将仪器电源线拔掉。
注意事项
1.治疗枪禁止对空发射。冲击头发射前必须要有相应附着物,空枪输出将严 重损坏治疗枪 2.治疗枪连接管严禁弯折。 3.务必定期对本仪器进行定期维护保养。 4.每次治疗完毕后,治疗探头表面耦合剂进行清洁。 5.治疗探头使用频率较多时,应每日清理内表面1次(擦除内部受击面的碎屑 、油污等)。 6.仪器使用环境电压不稳定时,请务必外接220V稳压器使用。
冲击波治疗的注意事项有哪些？
冲击波治疗的注意事项有哪些？
冲击波治疗是一种不需要打针的疗法，治疗时会有疼痛反应，治疗后要尽可能的减少其部位劳累，配合适当的锻炼，才能更好的恢复。
冲击波治疗技术比较成熟，最大的特点就是无创，能够免去病人手术的痛苦以及打针，疗后要多饮水，以便更好的排出炎症。
★第一：冲击★波的原理
冲击波是一种通过物理学机械介质（空气和水）传导
的机械性脉冲压强波，能在短时间内给出多个陈波面。
体外冲击波疼痛治疗系统是将气动产生的脉冲波转换为精确的弹道式冲
击波，通过治疗探头的定位和移动，可以对疼痛发生的较广泛的
人体组织产生良好的治疗效果。
主要应用于医疗以及运动康复领域。
★第二：冲击波治疗的适应症
肩部钙化性肌腱炎
肱骨外上髁炎
膝骨韧带疾患
跟腱痛
足底筋膜炎
髌骨肌腱病变胫骨外缘综合症大转子滑囊炎其他肌腱损伤
★第三：冲击波治疗的注意事项
一般两次治疗的间隔为5-7天，3-5次为一疗程。
股骨头坏死等3-10次为一疗程。
治疗过程中，患者会感到酸胀疼痛，请及时与治疗医生沟通以进行冲击能量调节。
部分患者在治疗后治疗处皮肤可能会出现发红，一般半小时内可消退。
治疗后，当天请多饮水，促进循环，排出炎性物质。
一个疗程的治疗结束后初期，尽量减少运动或者局部损伤处的发力，期间需注意休息1-2周，使治疗部位充分痊愈。

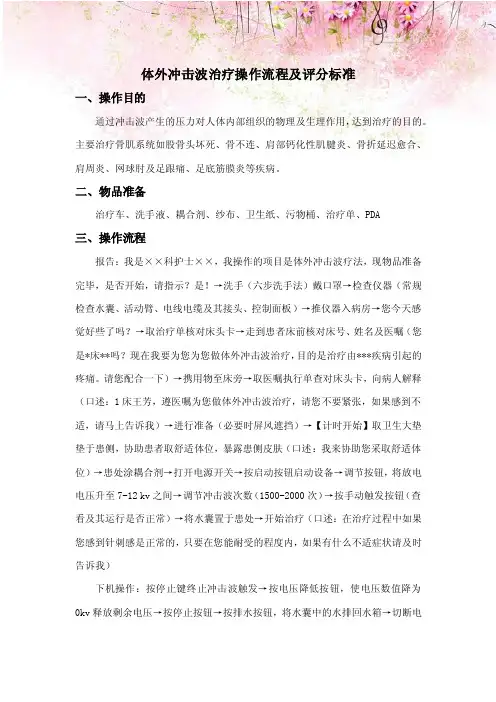

体外冲击波治疗操作流程及评分标准
体外冲击波治疗操作流程及评分标准一、操作目的通过冲击波产生的压力对人体内部组织的物理及生理作用，达到治疗的目的。
主要治疗骨肌系统如股骨头坏死、骨不连、肩部钙化性肌腱炎、骨折延迟愈合、肩周炎、网球肘及足跟痛、足底筋膜炎等疾病。
二、物品准备治疗车、洗手液、耦合剂、纱布、卫生纸、污物桶、治疗单、PDA三、操作流程报告：我是××科护士××，我操作的项目是体外冲击波疗法，现物品准备完毕，是否开始，请指示？是！→洗手（六步洗手法）戴口罩→检查仪器（常规检查水囊、活动臂、电线电缆及其接头、控制面板）→推仪器入病房→您今天感觉好些了吗？→取治疗单核对床头卡→走到患者床前核对床号、姓名及医嘱（您是*床**吗？现在我要为您为您做体外冲击波治疗，目的是治疗由***疾病引起的疼痛。
请您配合一下）→携用物至床旁→取医嘱执行单查对床头卡，向病人解释（口述：1床王芳，遵医嘱为您做体外冲击波治疗，请您不要紧张，如果感到不适，请马上告诉我）→进行准备（必要时屏风遮挡）→【计时开始】取卫生大垫垫于患侧，协助患者取舒适体位，暴露患侧皮肤（口述：我来协助您采取舒适体位）→患处涂耦合剂→打开电源开关→按启动按钮启动设备→调节按钮，将放电电压升至7-12 kv之间→调节冲击波次数（1500-2000次）→按手动触发按钮（查看及其运行是否正常）→将水囊置于患处→开始治疗（口述：在治疗过程中如果您感到针刺感是正常的，只要在您能耐受的程度内，如果有什么不适症状请及时告诉我）下机操作：按停止键终止冲击波触发→按电压降低按钮，使电压数值降为0kv释放剩余电压→按停止按钮→按排水按钮，将水囊中的水排回水箱→切断电源→用手扳动活动臂，使其与病人治疗身体分开→清洁病人治疗部位的皮肤→清洁设备的水囊→锁定活动臂的运动【计时结束】取PDA扫描病人腕带进行执行单签字→向患者解释（口述：1床王芳，治疗已经结束，谢谢您的配合，祝您早日康复！我是责任护士，我姓**，您还有其它需要吗？）→报告：操作完毕→洗手四、应知应会1.体外冲击波治疗的注意事项？答：（1）在触发冲击波前，必须确保病人身体与水囊有良好的接触。
关于开展发散式冲击波(RSWT)技术的可行性分析!
关于开展发散式冲击波（RSWT）技术的可行性分析！①开展该项目必要性分析：目前，患者肌肉劳损、软组织损伤、骨肌系统末端病和肌筋膜疼痛综合征的发病率非常高，传统的药物、封闭等效果不理想，有些如跟痛症、肩关节钙化还需要外科手术治疗。
应用发散式体外冲击波疗法是无创治疗这些病痛的新方法，有可治愈、治疗时间短、易操作、费用低、无副作用等特点，在欧美国家应用已十分广泛。
冲击波治疗在我国还处于起步阶段，主要原因是多数进口和国产的冲击波产品是以泌尿科碎石和骨科深部治疗为主，能量大、副作用大、操作复杂，而且对以浅表部位为主的肌筋膜疼痛综合征治疗有效率相对较低，对愈合点周围大范围环境的改善也很局限。
瑞士STORZ MEDICAL公司MP100发散式冲击波治疗系统充分克服传统聚焦状冲击波机器的劣势，治疗有效率达到80%以上。
结合临床特点，采用这种新的治疗手段可以将以往那些难治性病痛包括如形成长期压床的骨折不愈合、褥疮、糖尿病足溃疡等进行有效治疗，尤其对医院疼痛康复科工作的进一步开展有重要意义。
具有高技术理念的瑞士STORZ MEDICAL公司MP100发散式冲击波治疗系统。
该设备的体积小、治疗区域广泛、不需麻醉、无需准确定位、操作简单、治疗过程中风险小、无副作用等特点，非常适合肌肉劳损、软组织损伤、肌筋膜疼痛综合征及骨折延迟愈合、骨不连等疾病的治疗。
由于发散式冲击波治疗各类疼痛疾病为根治性治疗，一般3-5次治疗可治愈。
相比其它如药物闭、手术治疗等传统方法，具有无创、病人经济负担小（冲击波总共990-1450元左右可以治愈；封闭药物需长期使用；而有创治疗费用则更高）、操作简便（一名护士即可操作）、无副作用、门诊治疗（无须住院，节约医院床位资源）等特点。
而通过发散式冲击波治疗也可以使一些难治性病例（大多占压医院床位）在短期有效解决，提高医院资源的再利用效率，所节约的成本也是相当可观的。
所以采用发散式冲击波治疗肌肉劳损、软组织损伤、肌筋膜疼痛综合征、骨肌系统肌腱末端病、骨折延迟愈合、创伤不愈合等病症是一项医院、患者、科室共赢的优势项目。
体外冲击波疼痛治疗仪的操作流程
体外冲击波疼痛治疗仪的操作流程
1.连接电源线,打开电源开关。
2.简要告知患者行冲击波治疗的相关注意事项及常见不良反应。
3.嘱患者取适宜操作的体位,暴露治疗部位,检查相应的痛点,并在治疗区(或痛点处),涂抹足够耦合剂。
4.启动仪器,设置参数：
治疗探头:R15,直径15mm,RSWT探头;
治疗压力:根据患者耐受选择1.5-2.5bar;
冲击波次数:3000次,患者若不耐受应随时停止
治疗频率:10-15Hz。
5.启动手柄开关开始治疗。
治疗过程中,同一治疗点上不允许使用多于300-400次的冲击,避免探头过大的压力挤压病人皮肤。
密切关注患者反应,若出现不能耐受应及时停止治疗。
6冲击次数完成后停止治疗。
体外冲击波治疗仪原理
体外冲击波治疗仪原理以体外冲击波治疗仪原理为标题，本文将详细介绍体外冲击波治疗仪的工作原理及其应用。
一、体外冲击波治疗仪的原理体外冲击波治疗仪是一种利用高能量冲击波来治疗疾病和促进组织修复的医疗设备。
其工作原理基于压电效应和声学原理。
压电效应是指某些晶体在受到机械应力或电场刺激时会产生电荷或电势差。
体外冲击波治疗仪中的压电晶体会受到电压刺激而发生振动，产生高能量的冲击波。
声学原理是指冲击波以声波的形式传播。
在体外冲击波治疗仪中，振动的压电晶体会产生高能量的冲击波，这些冲击波通过传导介质（如水或凝胶）传播到患者体内。
冲击波在体内的传播过程中会受到组织的反射、折射和吸收等影响，最终达到治疗的目标部位。
二、体外冲击波治疗仪的应用体外冲击波治疗仪广泛应用于泌尿系统、消化系统、骨科和运动医学等领域，常见的应用包括：1. 尿路结石治疗：体外冲击波治疗仪可以将高能量冲击波集中到结石上，使结石破碎成小颗粒，从而促进结石排出。
2. 前列腺疾病治疗：体外冲击波治疗仪可以通过改善前列腺血液循环和促进组织修复，缓解前列腺炎症和增生等疾病。
3. 骨折愈合：体外冲击波治疗仪可以促进骨折部位的血液循环和新生血管形成，加速骨折的愈合过程。
4. 肌肉损伤治疗：体外冲击波治疗仪可以通过改善肌肉组织的新陈代谢和促进修复过程，缓解肌肉损伤和疼痛。
5. 疤痕治疗：体外冲击波治疗仪可以改善瘢痕组织的血液循环和弹性，减轻瘢痕的红肿和瘙痒感。
三、体外冲击波治疗仪的优势和注意事项体外冲击波治疗仪具有以下优势：1. 非侵入性：体外冲击波治疗仪不需要进行手术或穿刺，对患者来说是非常安全和无痛的治疗方式。
2. 无放射性：体外冲击波治疗仪不会产生放射性辐射，对患者和医护人员的健康无任何影响。
3. 无药物依赖性：体外冲击波治疗仪不需要使用任何药物，避免了药物治疗可能带来的副作用和药物依赖性。
4. 治疗效果显著：体外冲击波治疗仪可以减轻疼痛、促进组织修复，治疗效果显著，被广泛应用于临床。
临床康复治疗(体外冲击波治疗仪)原理介绍文件
临床康复治疗--体外冲击波治疗仪原理介绍文件目录：什么是冲击波疗法（SWT） (2)什么是冲击波？ (3)冲击波工作原理 (3)冲击波医学疗效 (4)关于治疗 (5)冲击波治疗参数 (6)可能出现的短时副作用 (6)冲击波疗法禁忌症 (6)冲击波疗法可以帮助 (7)最常见病症 (8)足跟骨刺，足底筋膜炎 (8)跟腱痛 (9)胫前综合征 (11)髌尖综合征-髌骨肌腱病（跳跃膝） (12)腘绳肌附着处疼痛 (12)股骨大转子滑囊炎- 髋区和髂胫束疼痛 (13)痛肩（钙化、腱炎、撞击综合征） (14)肱骨桡/尺骨上髁炎-网球/高尔夫球肘 (16)其他适合症 (18)效果得到验证的方法 (20)使用冲击波疗法治疗外侧上髁炎 (20)冲击波疗法主要优点 (21)BTL-5000冲击波治疗仪（强力）主要优点 (21)放射或聚焦冲击波？ (22)BTL-5000冲击波治疗仪（强力）能流密度/能通量密度 (23)参考书目 (24)BTL冲击波可行性报告 (27)什么是冲击波疗法？独特的、无创式治疗肌肉骨骼系统病症在二十世纪八十年代，冲击波疗法得到了首次应用，这种疗法称为肾结石碎石术。
如今，冲击波疗法作用一种高效的治疗方法被广泛应用于：康复科骨伤科运动医学兽医医学美学医学—紧肤和减肥治疗皮肤科—伤口愈合兽医医学什么是冲击波？冲击波是我们日常生活的一部分——雷暴雨产生冲击波用于医学的冲击波是一种声波，该声波可将高能传导至疼痛部位以刺激愈合、组织再生和修复功能。
Pressure——压力Time——时间冲击波的特点为：压力快速改变，高振幅和无周期性。
产生和传导至组织的能量大大高出超声波能冲击波疗法原理？共有几种方法可产生冲击波——BTL使用气动原理利用压缩空气产生动能，动能驱动金属弹道撞击探头底部的发射器。
通过该种作用产生的冲击波以放射状或聚焦状传导，其传导的方式取决于发射器表面为凸面或凹面…….冲击波治疗疗效有效穿透深度取决于预设的能量（压力）和所使用的发射器形状。
浅谈体外冲击波治疗
★压强范围分类 ★频率范围分类
取治 常在决疗 用治于中 的疗治，治过疗程强疗部中度次位的数，深选是频浅率择2，0是一0冲0般适-击3取时0波0调决0的节于次频的患，率，者我 的可们专可寻大 率主 选 惯 门 一 找小 越观 择 例 针 开 痛决 高感 患 是 对 始 点定 穿受者每，2低了 透-5，可个然压冲力个忍患后以力击越痛受者治患高波弱点的操疗者频对。进较作师的率组行低可耐4治织每0的疗受对0的个0痛痛冲为次穿痛点点击宜，透点周作强，治能3围高度一0疗力0和压和开-时，5手始0会频0 持次力压 的 低力 重 频， 点 率等治冲患疗击者。，适最应后后再对逐痛步点增周加围，作达到低患 者压可 力以 高忍 频受率的冲最击大。冲击强度。
小总结:
体外冲击波对缓解脑卒中所致
肌痉挛有良好疗效，主要选用低强 度（1.0-3.5bar不等），低频率（58Hz），每块肌肉操作2000次，每 周一次，一个疗程4周左右。
冲击波联合其他疗法 治疗肌痉挛的新思路？
★冲击波结合神经松动术改善肌痉挛
·借鉴某三甲医院对肌张力的治疗方案
例如:踝跖屈肌群肌张力高
1.单独应用：先尝试做DMS一段时间，如 果改善效果不明显，再单独应用冲击波
2.联合应用：先用DMS震动放松肌肉，再 用冲击波。
冲击波的优势？
非侵入性，无创 安全有效 起效快速、精准 维持时间相对长、治疗周期短，费用相对节省 适应症广
END.
端向远端移动探头。避开重要神经及对血照管组，，避差免异影有响统正计常学意义。
物理观察治组 疗的、血3流矫.4±走形0.3向器，、将3作.0压±业0力.2治强疗度2等.控3±制0.1为在2.常0b对规ar肌左组肉右的痉，基挛冲础患频上者率进增8行～加体E外SW冲T
体外冲击波
体外冲击波——颈肩腰腿痛的绿色治法专家简介:商雷沈阳市中医院主任中医师、软伤科主任，沈阳市名中医，沈阳市卫生系统优秀专家。
辽宁省暨沈阳市卫生系列（中医）高级专业技术资格评审专业委员会评委；曾应邀前往加拿大多伦多参加世界中医药大会并荣获金奖，其学术思想远及韩国、法国、俄罗斯、日本等国家地区，现受聘于法国国家中医学院任客座教授。
擅长治疗：腰（颈）椎间盘突出症、颈椎病、肩周炎、网球肘、腱鞘炎、膝髋关节炎等各种急慢性软组织损伤，并创立了“重叠疗法治疗腰椎间盘突出症”、“颈椎病的分型分期整体疗法”、“肩周炎的三步疗法”。
体外冲击波疗法是一种应用体外冲击波治疗机发出的冲击波，通过体外聚焦作用于病灶（疼痛）部位，其作用原理是：它具有很强的渗透力，能够激活局部的组织细胞以及骨细胞，对肌腱筋膜病变的慢性疼痛及骨折未愈合有惊人的疗效，是当今治疗软组织疼痛最佳的手段之一。
颈肩腰腿痛多是软组织损伤当软组织受到钝性或锐性暴力损伤时,可以引起局部软组织包括皮肤、皮下组织、肌肉（其中包含有神经、血管和淋巴组织)的挫伤或裂伤。
人体软组织损伤是人类运动系统中的一种常见病、多发病。
软组织的损伤可因急性损伤和慢性积累性损伤而导致出现颈肩背腰腿及四肢的不同情况、不同程度的症候,近几十年来,发现许多病症的很大部分来源于软组织的肌肉、韧带、筋膜、脂肪、关节囊、神经、血管等直接致发,危害甚大。
临床上常见的软组织损伤包括：颈（腰）椎间盘突出症，肩周炎、网球肘、跟腱膜炎，跟骨滑膜炎，股骨头缺血性坏死、跟骨骨刺、跟痛症和跖腱膜炎、骨膜炎、骨不连等伤科疾病。
椎间盘突出是颈肩腰腿痛最常见病因提起椎间盘突出，大家会立即联想到腰椎间盘突出，其实我们面对的不仅只有腰椎间盘的突出，在我们的脊梁骨上，还有颈椎间盘和胸椎间盘脱出，它们突出之后导致的病痛同样在折磨着我们，是颈腰背痛最常见的病因，而后者往往容易被漏诊和失治，迁延了治疗的最佳时机。
疼痛是椎间盘突出的最常见症状。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 能治疗复杂症状及相关适应症
treatment of complex symptoms/ indications possible
冲击波治疗的益处
Benefits of Shock Wave Treatment
相对禁忌症
RELATIVE CONTRAINDICATIONS
• 抗凝血剂使用者，特别是苯丙香豆素（维生素K拮抗剂）
use of anticoagulants, especially marcumar (vitamin k antagonist)
• 有多发性神经病的糖尿病
polyneuropathy in case of diabetes mellitus
Tibial stress syndrome 胫骨压力症候群
Calcific tendonitis/ shoulder pain 钙化性肌腱炎/肩痛
Achillodynia 跟腱痛 Plantar fasciitis 足底筋膜炎
治疗方法 PROTOCOL
查找主要痛点和其他痛点look for the main and other pain
• 可的松治疗结束六周后才能使用体外冲击波治疗
cortisone therapy up to 6 weeks before first ESWT treatment
• 风湿性疾病
rheumatic disease
副作用
SIDE EFFECTS
• 肿胀swelling • 变红reddening • 血肿haematomas • 瘀点petechiae • 灼伤般疼痛感pain like sunburn • 治疗初期病情恶化first worsening
Nitric oxide (vasodilation, increased cell metabolism, neoangogenesis, anti-inflammatory effect) 抗菌作用Antibacterial effect 刺激生长因子（血管、骨骼、胶原蛋白新生）Stimulation of Growth factors (neogenesis of vessels, bone, collagen) 刺激干细胞Stimulation of Stem cells
பைடு நூலகம்
绝对禁忌症
ABSOLUTE CONTRAINDICATIONS
• 妊娠Pregnancy • 血栓症thrombosis • 血凝固紊乱（血友病）coagulation disorders (haemophilia) • 肿瘤疾病tumour diseases • 急性炎症acute inflammation • 目标治疗区脓肿pus focus in the target area
SONOTHERA
体外冲击波疼痛治疗系统
Extracorporeal Shock Wave Therapy 체외 충격파 요법 을 시행 했 다
SONOTHERA体外冲击波疼痛治疗系统是 韩国HANIL-TM公司研发的一款双弹道多功能型 冲击波疼痛治疗系统，该产品是目前全球拥有最 多治疗模式的体外冲击波骨科治疗仪，
• 治疗结缔组织
treatment of connective tissue
• 活化淋巴系统
activation of lymphatic system
• 大面积治疗
treatment of large areas possible
• 作用于神经系统（门控制、疼痛记忆）
effects on the nervous system (gate control, pain memory?)
经典适应症
CLASSIC INDICATIONS
经典适应症 Classic Indications
Radial humeral epicondylitis 肱骨外上髁炎
Ulnar humeral epicondylitis 肱骨内上踝炎
Trochanteric tendonitis 转子肌腱炎
Patellar tendonitis 髌腱炎
new: combined therapy, trigger points
治疗方法
PROTOCOL 治疗间隔：5-7天
interval
5 – 7days
治疗次数：3-5次
sessions 3 – 5
points
与病人密切交谈close dialogue with the patient 生物反馈biofeedback
2000次发散式冲击波 radial shocks 2000
多数学派的治疗方法protocol of the most studies
传统派old school 新派：联合疗法，治疗扳机点
冲击波治疗的益处
Benefits of Shock Wave Treatment
• 几次治疗后，疼痛即得到缓解/减轻
pain relief/ reduction after a few treating sessions
• 治疗依从性好
the compliance is very good
• 治疗后病人能直接感受到第一疗效
SONOTHERA 的【激波针灸技术】在全球 首创开创了无创针灸技术新纪元！是全球唯一具 有【激波针灸技术】的冲击波治疗系统。
SONOTHERA 医学机理
声学边界的能量释放Energy release at acoustic boundaries 空化作用Cavitation 增加细胞壁的通透性Increase of cell wall permeability 刺激微循环（血液、淋巴）Stimulation of Microcirculation (Blood, Lymph) 释放P物质Release of Substance P 减少非髓鞘神经Reduction of unmyelinated nerves 释放一氧化氮（血管舒张，细胞新陈代谢增加，血管新生，抗炎作用）Release of
