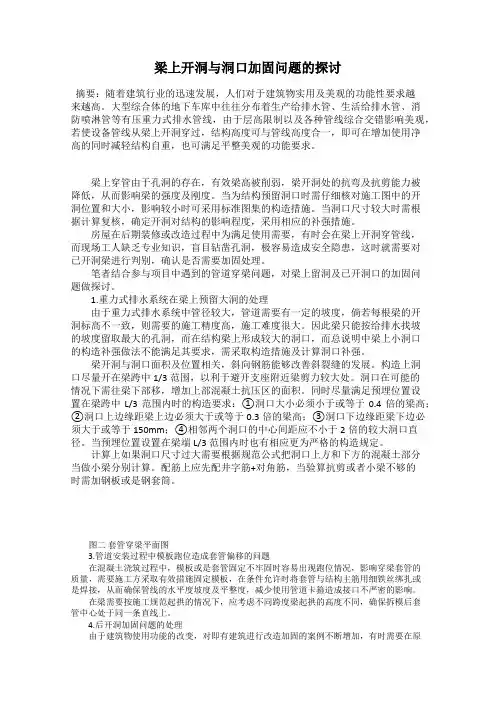

梁上开洞与洞口加固问题的探讨
梁上开洞与洞口加固问题的探讨摘要：随着建筑行业的迅速发展，人们对于建筑物实用及美观的功能性要求越来越高。
大型综合体的地下车库中往往分布着生产给排水管、生活给排水管、消防喷淋管等有压重力式排水管线，由于层高限制以及各种管线综合交错影响美观，若使设备管线从梁上开洞穿过，结构高度可与管线高度合一，即可在增加使用净高的同时减轻结构自重，也可满足平整美观的功能要求。
梁上穿管由于孔洞的存在，有效梁高被削弱，梁开洞处的抗弯及抗剪能力被降低，从而影响梁的强度及刚度。
当为结构预留洞口时需仔细核对施工图中的开洞位置和大小，影响较小时可采用标准图集的构造措施。
当洞口尺寸较大时需根据计算复核，确定开洞对结构的影响程度，采用相应的补强措施。
房屋在后期装修或改造过程中为满足使用需要，有时会在梁上开洞穿管线，而现场工人缺乏专业知识，盲目钻凿孔洞，极容易造成安全隐患，这时就需要对已开洞梁进行判别，确认是否需要加固处理。
笔者结合参与项目中遇到的管道穿梁问题，对梁上留洞及已开洞口的加固问题做探讨。
1.重力式排水系统在梁上预留大洞的处理由于重力式排水系统中管径较大，管道需要有一定的坡度，倘若每根梁的开洞标高不一致，则需要的施工精度高，施工难度很大。
因此梁只能按给排水找坡的坡度留取最大的孔洞，而在结构梁上形成较大的洞口，而总说明中梁上小洞口的构造补强做法不能满足其要求，需采取构造措施及计算洞口补强。
梁开洞与洞口面积及位置相关，斜向钢筋能够改善斜裂缝的发展。
构造上洞口尽量开在梁跨中1/3范围，以利于避开支座附近梁剪力较大处。
洞口在可能的情况下需往梁下部移，增加上部混凝土抗压区的面积。
同时尽量满足预埋位置设置在梁跨中L/3范围内时的构造要求：①洞口大小必须小于或等于0.4倍的梁高；②洞口上边缘距梁上边必须大于或等于0.3倍的梁高；③洞口下边缘距梁下边必须大于或等于150mm；④相邻两个洞口的中心间距应不小于2倍的较大洞口直径。
当预埋位置设置在梁端L/3范围内时也有相应更为严格的构造规定。

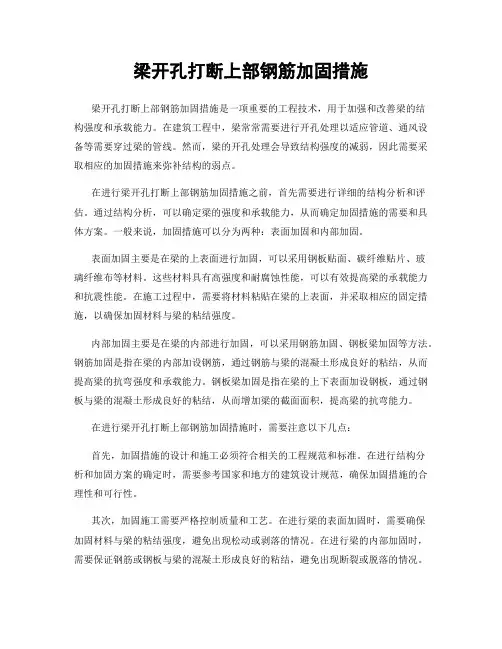

梁开孔打断上部钢筋加固措施
梁开孔打断上部钢筋加固措施梁开孔打断上部钢筋加固措施是一项重要的工程技术，用于加强和改善梁的结构强度和承载能力。
在建筑工程中，梁常常需要进行开孔处理以适应管道、通风设备等需要穿过梁的管线。
然而，梁的开孔处理会导致结构强度的减弱，因此需要采取相应的加固措施来弥补结构的弱点。
在进行梁开孔打断上部钢筋加固措施之前，首先需要进行详细的结构分析和评估。
通过结构分析，可以确定梁的强度和承载能力，从而确定加固措施的需要和具体方案。
一般来说，加固措施可以分为两种：表面加固和内部加固。
表面加固主要是在梁的上表面进行加固，可以采用钢板贴面、碳纤维贴片、玻璃纤维布等材料。
这些材料具有高强度和耐腐蚀性能，可以有效提高梁的承载能力和抗震性能。
在施工过程中，需要将材料粘贴在梁的上表面，并采取相应的固定措施，以确保加固材料与梁的粘结强度。
内部加固主要是在梁的内部进行加固，可以采用钢筋加固、钢板梁加固等方法。
钢筋加固是指在梁的内部加设钢筋，通过钢筋与梁的混凝土形成良好的粘结，从而提高梁的抗弯强度和承载能力。
钢板梁加固是指在梁的上下表面加设钢板，通过钢板与梁的混凝土形成良好的粘结，从而增加梁的截面面积，提高梁的抗弯能力。
在进行梁开孔打断上部钢筋加固措施时，需要注意以下几点：首先，加固措施的设计和施工必须符合相关的工程规范和标准。
在进行结构分析和加固方案的确定时，需要参考国家和地方的建筑设计规范，确保加固措施的合理性和可行性。
其次，加固施工需要严格控制质量和工艺。
在进行梁的表面加固时，需要确保加固材料与梁的粘结强度，避免出现松动或剥落的情况。
在进行梁的内部加固时，需要保证钢筋或钢板与梁的混凝土形成良好的粘结，避免出现断裂或脱落的情况。
最后，加固施工需要注意安全措施。
在进行梁开孔打断上部钢筋加固时，需要采取相应的安全措施，如设置防护网、安装脚手架等，确保工人的安全。
总之，梁开孔打断上部钢筋加固措施是一项重要的工程技术，可以有效提高梁的结构强度和承载能力。

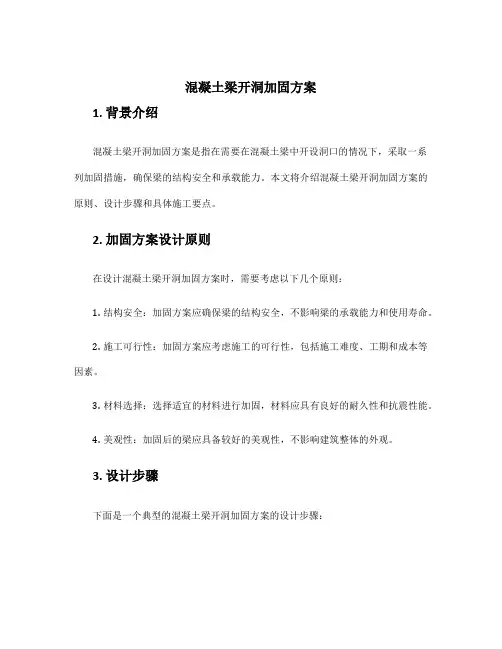

混凝土梁开洞加固方案
混凝土梁开洞加固方案1. 背景介绍混凝土梁开洞加固方案是指在需要在混凝土梁中开设洞口的情况下，采取一系列加固措施，确保梁的结构安全和承载能力。
本文将介绍混凝土梁开洞加固方案的原则、设计步骤和具体施工要点。
2. 加固方案设计原则在设计混凝土梁开洞加固方案时，需要考虑以下几个原则：1.结构安全：加固方案应确保梁的结构安全，不影响梁的承载能力和使用寿命。
2.施工可行性：加固方案应考虑施工的可行性，包括施工难度、工期和成本等因素。
3.材料选择：选择适宜的材料进行加固，材料应具有良好的耐久性和抗震性能。
4.美观性：加固后的梁应具备较好的美观性，不影响建筑整体的外观。
3. 设计步骤下面是一个典型的混凝土梁开洞加固方案的设计步骤：3.1. 确定洞口位置和尺寸首先，根据实际需求确定洞口的位置和尺寸。
洞口的位置应尽量避开梁的主要受力区域，且洞口的尺寸不应超过梁的强度承载能力。
3.2. 计算梁的强度承载能力根据梁的尺寸、材料和设计参数，计算梁的强度承载能力。
这可以通过结构力学计算软件进行模拟分析，或者根据相关规范和公式进行手算。
3.3. 分析梁的加固需求根据洞口位置和尺寸，结合梁的强度承载能力的计算结果，分析梁的加固需求。
主要考虑的因素包括梁的受力状况、洞口的位置和尺寸、梁的材料等。
3.4. 设计加固方案根据梁的加固需求，设计合适的加固方案。
常用的加固方法包括钢板加固、钢筋加固、纤维加固等。
根据具体情况，可以选择单独采用某一种方法，或者结合多种方法进行综合加固。
3.5. 进行加固方案的力学分析和优化对设计的加固方案进行力学分析和优化。
通过模拟分析或手算，验证加固方案的合理性和可行性，并对方案进行优化，以确保加固效果达到预期。
3.6. 制定施工计划和施工图纸根据设计的加固方案，制定详细的施工计划和施工图纸。
施工图纸应包括洞口位置和尺寸、加固材料和方法、施工工序等内容。
4. 施工要点以下是混凝土梁开洞加固施工的一些要点：1.施工前需清理梁的表面，并对梁的状况进行检查，确保梁的强度和稳定性。
【结构设计】详解结构梁上开洞——实战案例
【结构设计】详解结构梁上开洞——实战案例详解结构梁上开洞——实战案例在某些设计过程中,由于建筑的特殊要求和客观条件的限制,往往需要在梁上开洞.对于结构专业来说,这可不是什么好事情.结构上的开洞处理不应仅仅在总说明中补充⼀个统⼀的构造⼤样,或者选⼀个标准图集的,还应仔细对照建筑、给排⽔、暖通、电⽓等专业施⼯图中的开洞位置和⼤⼩.根据计算复核,确定其开洞对结构的影响程度.影响较⼩时可采⽤标准图集的构造措施.影响较⼤,且可以控制在规范的要求范围内时,结构设计⼈员应另外补充加强措施.影响特⼤,不能满⾜规范要求时,不允许其开洞.本篇为⼤家搜集了6个关于”梁上开洞“的实际案例,部分⾔论仅供参考,有不同观点,欢迎跟帖留⾔,共同交流.案例⼀：我之前做的⼀个剪⼒墙的⼯程中就碰到了.住宅层⾼3m,其中吊顶⾼度在2.5m,剩下500,要⾛各种⽔管、暖通管线,建筑要求在结构梁上开洞.（本图⽚来⾃于⽹络与本案例没有对应,作为参考）领导同意了,所以这个责任就落到我头上了.剪⼒墙结构梁也不多,所以不仅要在梁上开洞,也要在连梁上开洞.洞⼝宽度从200到500不等,⾼度从⼏⼗⼀直到200.梁上开洞,连梁开洞关于梁上开洞的构造要求,如下：1.柱上不允许开洞.2.楼板上开洞⼩于300,钢筋可绕过去.洞⼝尺⼨在300~1000,则需补强钢筋.洞⼝任⼀⽅向尺⼨⼤于1000,则结构专业应在洞⼝边加梁来重新划分板格进⾏设计计算.3.不管怎么说,任何较⼤的楼板开洞始终都是不利的.4.混凝⼟剪⼒墙上的洞⼝不宜⼤于800.⼩于800的洞⼝,在有限元计算中是很难精确体现的.所以⼀般不考虑这种⼩洞⼝,仅配筋时洞边补充钢筋.5.当混凝⼟剪⼒墙上开洞⼤于800时,在计算中应该对墙肢进⾏洞⼝设置.按类似于门洞窗洞处理,建模计算时应满⾜关于剪⼒墙洞⼝设置的⼀些规定和要求.6.在混凝⼟剪⼒墙的洞⼝连梁上开洞,不能超过梁⾼1/3,且开洞后连梁剩余截⾯⾼度不⼩于200.7.在框架梁上开洞,要求如下：（1）孔洞⾼度宜⼩于1/6梁⾼及100mm,孔洞长度不要⼤于1/3梁⾼及200mm.圆形洞不要⼤于1/5梁⾼及150mm；（2）孔洞⼤⼩,矩形洞长⾼⽐不能⼤于4,最好不要超过2.5；（3）孔洞位置,尽量在梁跨中1/3L范围内,必要时也可在端部1/3L.8.结构开洞之后,并不是在结构计算中加以考虑,并不是说局部加固,就能逢凶化吉的.有很多情况都是计算所不能体现出来的,也不是局部加钢筋固就能弥补构件截⾯缺陷所带来的抗震不利影响.⽆论过去有多伟⼤的⼯程之实例,凡违上述原则,皆属殷鉴,勿庸置否.很不幸,我发现我的洞⼝超过了这上⾯所说的最⼤要求,⽽且我做的是个⾼层,7度区120m⾼的建筑.我按照构造⼿册上关于梁腹开洞的计算要求对每根梁都做了计算,并配了补强钢筋,但是仍然⼼有余悸.像上⾯所说,许多情况下都是计算所不能体现出来的,也不是局部加强钢筋就能弥补截⾯缺陷所带来的抗震不利影响.案例⼆：先说整栋楼的⼤体情况吧！整个项⽬由5栋33层或28层住宅和⼀栋商业组成,其中⾼层住宅为混凝⼟剪⼒墙结构体系,带⼤地下车库.抗震设防烈度七度,场地类别Ⅱ类,设计基本地震加速度值0.10g,设计地震分组:第⼀组；根据《建筑抗震设计规范》GB50011-2010,此5栋建筑的结构抗震等级为⼆级.在我们业主去施⼯现场查看⾃⼰房屋时,发现了⼀个很严重的问题,在房屋⼏乎每个梁（⽆论是框架梁还是剪⼒墙连梁）上都有开洞的现象,这些洞⼝尺⼨⼏乎都是直径150左右圆型洞⼝,⽬的就是为了地源热泵的管道铺设.为了不使送风管道从梁下⽅绕过导致净⾼不⾜,所以每栋楼⼏乎每家每户上⽅的梁都有⼤批的洞⼝,⽽在公共⾛道上管道洞⼝尤为集中,有的地⽅甚⾄洞⼝排紧贴在⼀起,从现场看起来就如纵横交错的蜘蛛⽹⼀样！话不多说,直接上图！这些洞⼝都是后期开洞的,现场都能看到箍筋给打断！但是梁的主筋都没打断！这些连续洞⼝也不符合《混凝⼟结构构造⼿册》第四版中开洞的间距要求,也没补强钢筋！现在有个问题,⽬前这些连续洞⼝可以简化为⼀个⼤的矩形洞⼝,下⾯就想问下⼤神们！简化⼤的矩形洞⼝显然也⽐较⼤！那么到底这个洞⼝对梁有多⼤影响?怎么计算？地震下梁端塑性铰的发展怎么发展？⽬前这个地⽅的受⼒形式时如何完成的?⽹友回复推荐：正常使⽤⽬前估计就靠上部现浇楼板的作⽤了！毕竟整体浇筑的,混凝⼟结构还有有塑性储备的！现在就怕地震时候梁太弱了,没有塑性铰这个概念了！感觉现在就是塑性铰了.这就是建筑结构施⼯图和设备施⼯不同步的影响！结构⼀般对于梁开洞都只在说明⾥画上⼤样,具体怎么做就写上⼀切应以国家规范为准.但是后期设备设计都是在结构图出完以后再开始的,⽽且基本上都是穿梁.案例三:房屋结构为框架剪⼒墙结构,共11层,我家在11层顶楼,客厅正上⽅有⼀个25平⽶阁楼（与客厅⼤⼩及户型均⼀致）,想在阁楼上做⼀个浴室,⾛下⽔需要在梁上打⼀个洞,请问有没有影响？另外那个位置好像是梁和柱连接的部位⽹友回复推荐：关于梁上打洞的问题,给你个建议,先看看此梁是否为主梁,如果是,打通不要超过2个,直径不能过4-7厘⽶,控制在这个直径最好；如果不是主梁那打通就可以多⼀些了；从你的图上看,打洞的位置可以；没有问题；案例四：我的⼀排250x600的梁,设备要穿150的管,我应该在什莫位置给他开洞⽐较合理,需要验算吗⽹友解答推荐：梁腹开洞要预留套管,洞尽量开在跨中1/3区域且需洞⼝加固,如下图（我院通常做法）：构造要求管的直径不能超过梁⾼的1/4,就整根梁来说是不是应放在1/3跨度得位置案例五：砖混结构顶楼,外墙墙⾯上有梁,由于要对外开孔,孔打出来,正好是⼀半混凝⼟⼀半砖墙的位置,可能底筋被打断,需要加固吗？⽹友解答推荐：砖混结构外梁只是作为圈梁之⽤,造成房屋危险倒塌肯定不会,但有可能会引起梁或墙开裂,最好作贴钢板加固处理.案例六：有⼀⽔管dn100,在我的⼀主梁上穿过,且梁截⾯在洞⼝下的有效⾼度只有150mm(不满⾜⾼规),但⼜必须开洞.请问各位⾼⼿,留洞应有什么要求,应有哪些加固措施⽹友解答推荐：下列位置不可以开洞：1、过梁上与过梁成60度的三⾓形的范围⾥及梁净度1/2⾼度范围⾥不得开洞.2、120厚墙、料⽯清⽔墙和独⽴柱.3、宽度少于1000的窗间墙.4、砌体门窗洞⼝两侧200（⽯砌体为300）和转⾓处450（⽯砌体为600）的范围内.5、梁或梁垫下及其左右500的范围⾥.6、设计不允许设置脚⼿眼的部位.应在梁的中部留设洞⼝,洞⼝应设加强筋,如何设置应由设计⼈员确定.以下供参考：1.梁两侧设置环向加强筋；2.梁两侧设置#型加强筋；3.梁两侧设置加强钢板.我院的做法（供⼤家参考）⼀、留洞要求：1.对于预埋钢套管,当预埋位置设置在跨中L/3范围内时,要求：①洞⼝⼤⼩必须⼩于或等于0.4倍的梁⾼；②洞⼝上边缘距梁上边必须⼤于或等于0.3倍的梁⾼；③洞⼝下边缘距梁下边必须⼤于或等于150mm；④相邻两个洞⼝的中⼼间距应不⼩于2倍的较⼤洞⼝直径.以上四条必须同时满⾜,对不满⾜此要求的钢套管⼤⼩、标⾼及位置应作相应调整.2.当预埋位置设置在梁端L/3范围内时,要求：①洞⼝⼤⼩必须⼩于或等于0.3倍的梁⾼；②洞⼝上边缘距梁上边必须⼤于或等于0.35倍的梁⾼；③洞⼝下边缘距梁下边必须⼤于或等于150mm；④洞边到梁边或柱边的距离必须⼤于或等于1.5梁⾼；⑤相邻两个洞⼝的中⼼间距应不⼩于3倍的较⼤洞⼝直径.以上五条必须同时满⾜,对不满⾜此要求的钢套管⼤⼩、标⾼及位置应作相应调整.⼆、具体补强做法以下都有详细说明：参考资料：《⾼规》7.2.27《全国民⽤建筑⼯程设计技术措施－结构》5.3.29《钢筋混凝⼟结构构造⼿册》（⼆版）3.9《苏G01-2003》17页补充案例：该项⽬的建筑专业因为以下原因,造成了结构梁、柱上不合理的开洞：1.厨房的烟道布置在厨房外的阳台上,要求框架梁、次梁开洞,位置有⽀座处、有跨中,抽油烟机排烟孔直径150mm～180mm,结构的梁⾼为400mm～600mm.如果将排烟孔留在梁底以下,那么在住户吊顶时,将会遮不住排烟孔.建设⽅要求设计允许在梁上开孔.2.建筑的空调板位置的原因,要求在框架柱上开洞,直径80mm～100mm.最终的处理结果为：1.不允许在梁上开排烟孔,建筑专业将烟道移到厨房内.2.不允许在框架柱上开空调洞,由建筑处理.结构⼯程中,难免会遇到要在主体结构上开洞的问题,但开洞应遵循⼀定的原则.《构造⼿册》中对梁上开洞的位置和尺⼨进⾏的要求,也提出了构造措施和计算要求,有些洞不需要处理（如⼩于0.1h和100mm的圆洞）,有些洞只需采取构造加强（如⼩于0.2h 和150mm的洞）.严格来讲,所有的结构开洞都需要进⾏计算,不能仅仅因为洞较⼩就可以不处理或只做构造加强,特别是在梁的受⼒较⼤处,剪压⽐不应超出规范的要求.有抗震要求框架梁,应避免在形成塑性铰的位置（⽀座1.5h范围内）开洞.次梁上开洞的位置可以不限制,但⼀定要满⾜计算要求.3.应避免在框架柱上开洞.框架上开洞易形成塑形应⼒集中,成为⼀个易破坏的薄弱点.剪⼒墙上的开洞也不应如《构造⼿册》和《11G101-1》图集所说的,仅仅按⼀个800mm和300mm的洞⼝尺⼨确定加强措施,还应该考虑洞⼝的位置,墙肢的长度、对剪⼒墙整体计算的影响等因素.⽐如：应避免在短肢剪⼒墙上和墙肢长度较⼩的剪⼒墙（⽐如L/hw≤8的墙肢）上开洞；应避免在墙肢的端部开洞；开洞应避开剪⼒墙的约束边缘构件和构造边缘构件的位置；开洞后应避免对剪⼒墙的截⾯⾯积削弱太多,应复核开洞处剪⼒墙的轴压⽐.。
梁开孔打断上部钢筋加固措施
梁开孔打断上部钢筋加固措施
梁开孔打断上部钢筋加固措施可以采取以下步骤：
1. 评估损伤程度：首先，对梁的开孔部分进行全面评估，确定开孔对梁结构的影响和损害程度。
2. 移除受损钢筋：根据开孔部分的损伤程度，移除受到严重损害的钢筋，确保剩余钢筋的完整性。
3. 补充钢筋：根据梁的设计要求和受损程度，确定需要补充的钢筋数量和规格。
根据设计要求，将新的钢筋搭接到原有的钢筋上，确保连接牢固。
4. 加固钢筋连接：对于受损部分的钢筋连接，可以采用钢板、钢筋焊接等方式进行加固，以增强整体结构的稳定性和承载能力。
5. 确保施工质量：在加固过程中，需确保施工质量，遵循相关施工规范和设计要求，保证加固措施的有效性和可靠性。
6. 结构验收：在完成加固工程后，进行结构验收，确保梁的整体结构和承载能力符合设计要求。
请注意，上述措施仅作为参考，具体的加固措施应根据具体情况和结构设计要求进行决定。
同时，为了确保施工安全，建议在进行梁加固过程中咨询专业工程师或相关专业人员的意见和指导。
加固施工方案(增大截面法)
增大截面法加固框架梁施工方案一、缘由15#楼二层1轴交B、C轴结构梁在施工过程中，将KL-1(5B)梁截面加宽部位漏做，致使梁截面尺寸由490×770变为250×770,故在后续施工中须将该处梁增大截面加固。
二、主要施工工艺：施工放线-清理、修整原有梁—原有梁表面凿毛及清理—加固梁梁侧面开洞—植筋成孔—钢筋绑扎—验收—模板安装及加固—灌浆料浇筑三、主要加固施工程序1、清理、修整、凿毛原结构梁对原混凝土结构梁的表面，清除疏松、蜂窝、麻面的劣化混凝土，须凿出原有箍筋，并对该处梁截面进行处理凿毛，并将表面浮灰清理干净，在浇筑前涂刷混凝土界面结合剂一道.2、安装新增钢筋(包括种植箍筋）并与原钢筋、箍筋连接。
1）钢材要求：钢筋应有出厂质量保证书和试验报告书单,并按规定取样做力学性能试验和焊接试验，合格后方可使用。
2）钢筋加工：严格按照施工图纸要求完成钢筋翻样工作，确定所采用的钢筋型号、规格、下料长度、所成形钢筋形状、钢筋所使用的部位根数。
再由现场钢筋工根据翻样单确定成形钢筋，在成形钢筋过程中，质检员要随时检查成形钢筋是否合格，不合格者坚决返工。
3）钢筋连接：本工程中新增受力钢筋(HRB400 Ø18）保护层厚度为30mm，面筋在加固梁段应通长配置，中间不得断开。
受力钢筋沿梁侧面间距200mm设置，植筋完成48小时后再进行钢筋绑扎（详见示意图）.连接好后质检员要逐一进行检查，最后由质检员、监理人员或业主方人员对钢筋工程进行隐蔽验收后才能进入下道工序。
3、模板工程1）模板安装：模板采用清水模板，用50×80木方作横档，间距250，采用钢管加固,间距1000mm.2) 模板拆除、清理和保管：砼浇捣完毕后，应在砼强度能够保证其表面棱角不因拆模而损坏后拆除.模板拆除后,及时按种类、规格进行清理并运离拆模场所，扣件、钢管要及时清理,防止锈蚀。
4、浇筑混凝土1）本梁段加固构件扩大截面采用C30灌浆料浇筑。
梁上开洞补强措施
关于现场31-32#楼公区风管穿梁新开洞补强措施由于高层31-32#楼结构施工图中标注遗漏，因此梁上未预留洞口。
根据设计所发11#改单需对现场31/32#楼J轴~15轴位置处200*650梁上新增850*300洞口，距结构板底50mm；根据现场实际情况及保证结构安全等情况特编制此开洞补强措施：一、施工流程结构回顶支撑--操作架搭设--混凝土踢打--混凝土清理--钢筋截断焊接补强--改造界面凿毛清理--模板支设--高一级细石混凝土浇筑--拆模--拆除支撑及操作架--清理现场--结构鉴定二、具体措施1、结构回顶支撑本加固施工前，应对两侧结构板及梁进行钢管回顶支撑，以保证施工过程中安全，沿梁底搭设立杆回顶支架（扣件式钢管回顶体系），钢管壁厚不得小于 2.75mm，立杆间距600X600mm，横杆步距1.5m，扫地杆距地0.2m，回顶支架外围四周须搭设闭合竖向剪刀撑，立杆顶部采用可调式顶托，与楼板间采用双根40X40X2方通顶紧。
每层改造梁底均应回顶，直至改造加强完成后，混凝土浇筑完成，砼强度上升至75%时，方可进行拆除。
具体支撑措施如下图所示：2、操作架搭设本次改造楼栋层高3m，梁高650，由于剔打混凝土需要，搭设钢管操作平台。
操作平台的构造采用梁板结构的形式，以Φ48×2.8mm的脚手架钢管用扣件相扣接进行制作，平台次梁间距为400mm，台面满铺木板，一一加以固定，使其不松动。
操作平台搭设1步，搭设高度为1.8米，栏杆高度1.2米，总高3米。
门架宽度：1.2米；跨距：1.8米（跨数根据现场确定）；步高：1.8米；3、混凝土踢打、清理人工空压机踢打混凝士:先定位放线，将要踢打的部分由技术部现场确定好（详下平面图);采用施工电梯将空压机运至各楼层，人工搬运至需踢打梁处。
接风管至踢打区域(根据现场踢打范围人工调整空压机位置、风管长度)进行人工踢打;现场采用空压机将图中所示范围内850*650*200截面尺寸的梁全部混凝土进行剔除，且两侧各延伸100mm，便于后期绑扎环筋，梁上部板也需进行剔除便于后期从上部浇筑混凝土，保留原钢筋。
开洞及加固方案
目录一、拆除方案编制原则 (1)1.1减低环境污染 (1)1.2保护原拆除结构 (1)二、拆除方案的选择 (1)三、施工部署 (1)3.1结构破除原则 (1)3.2施工方法 (1)四、静力拆除施工方案 (2)4.1拆除施工流程图 (2)4.2主要施工工序 (2)五、洞口加固施工方案 (5)5.1碳纤维片材加固施工 (5)5.1.1加固技术介绍 (5)5.1.2粘贴碳纤维片材加固施工工艺 (6)5.1.3材料技术指标 (9)5.1.4材料的运输、存贮与加工 (11)5.1.5施工技术措施与质量控制要点 (11)5.2粘贴钢板加固施工 (12)5.2.1特点概述 (12)5.2.2 粘钢加固施工工序 (12)一、拆除方案编制原则1.1减低环境污染以水钻排孔的切法对原结构进行拆除，力求施工现场不出现明显粉尘，并保持低噪音施工，确保达到环保无污染施工的目标。
1.2保护原拆除结构采用水钻分离法进行切割，确保不因机械碰撞和操作失误对保留结构产生破坏，从而从施工工法解决对保留结构造成裂纹的可能性。
二、拆除方案的选择按照甲方要求，现场为墙体及楼板开洞，开洞规格为300*400mm与300*700mm 两种，根据我公司以往经验，结合现场条件，如果采用人工拆除，拆除效率比较低，拆除灰尘大，振动对原结构损伤也大，因此，为保证原结构的稳定性、保证工期及满足现场文明施工的要求，我们采取水钻排孔切割的方案进行施工。
三、施工部署3.1结构破除原则原结构拆除按从上之下，分层拆除。
结构拆除应保证准确可靠，且拆除过程不应有大型机械拆除形成的振动。
3.2施工方法（1）操作平台在墙体拆除施工部位一侧，靠近墙体搭设施工用脚手架。
脚手架搭设应牢靠稳定，保证施工安全。
（2）水钻排孔按照甲方要求，墙体及楼板开洞规格有300*400mm及300*700mm两种，将原混凝土墙/板用水钻排孔切割，进行开洞。
四、静力拆除施工方案4.1拆除施工流程图图4-1静力拆除施工流程图4.2主要施工工序(1)施工准备施工操作前，应对拟拆除的构件四周进行清理，移除其上部附属物件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
梁上开洞加固方案
在建筑结构设计中，梁是起承载作用的重要构件之一。
而在一
些旧建筑的翻新改造中，由于年代较久远，结构稳定性比较差，
就需要采取一些方法进行梁上开洞加固。
本文将介绍一些常见的
梁上开洞加固方案。
方法一：增加钢筋或钢板
增加钢筋或钢板是一种常见的梁上开洞加固方案。
具体操作步
骤为：首先根据洞口大小确定所需钢筋或钢板的数量和规格，然
后在梁的上、下表面分别打孔，将钢筋或钢板穿过钢筋或钢板并
通过孔洞固定在梁上。
此方法可以加强梁的承载能力，提高结构
的稳定性。
方法二：增加混凝土
增加混凝土是另一种常见的梁上开洞加固方案。
具体操作步骤为：首先在梁洞口的上下表面分别用水泥砂浆预留出钢筋的位置，然后将钢筋插入孔洞内，用托板等工具将其定位。
接着，在孔洞
内部填充混凝土并进行充分压实，最后养护一段时间，等待混凝
土充分凝固。
此方法可以增强梁的强度和稳定性，从而达到加固
梁的目的。
方法三：采用悬挂式支撑
采用悬挂式支撑是一种非常适用于大跨度梁的加固方案。
此方
法将梁上开口处的支撑点向两侧延伸，形成悬挂式支撑，从而使
得梁的承载能力更大，稳定性更高。
具体实施时，首先在洞口两
侧的梁上末端安装较长的钢板，然后在钢板和洞口之间加装钢构件，形成强有力的支撑结构。
方法四：采用工字钢加固
采用工字钢加固是一种适用于较小梁的加固方案。
此方法可以
将钢梁安装在洞口上方，以工字钢的承载能力为主要支撑力量，
将洞口箍紧并加固。
相对于其他方法，工字钢加固操作简便，安
装速度较快，加固效果也较为明显。
总结：梁上开洞加固是一种常见的结构加固方法，各种方法各
有优缺点。
在实际施工中，应根据具体情况选择合适的加固方法，
并严格按照操作规范施工。
只有这样才能确保加固效果，并提升建筑结构的稳定性和安全性。
