减压阀原理
减压阀是一种利用液流流过缝隙产生压降的原理，使出口油压低于进口油压的压力控制阀，以满足执行机构的需要。
减压阀有直动式和先导式两种，一般采用先导式。
图1所示表示先导式减压阀的结构图，它由两部分组成，即先导阀调压，主阀减压。
图1先导式减压阀的结构图
工作时液压油从进油口P1进入，经主阀缝隙流到出油口P2，送往执行机构。
主阀芯左端有轴向沟槽b，阀芯的中心有阻尼小孔e，减压油可经过槽口a、阻尼孔e、油室f和孔g通到先导阀的下端并给锥阀一个向上的液压力。
当负载较小，出油口压力小于调定压力时锥阀不开，主阀芯的左右两端的油压相等，主阀芯在平衡弹簧作用下压至最低位置，主阀芯与阀体形成的狭缝d最大，油液流过时压力损失最小，这时减压阀处于非工作状态，位于常开。
当负载较大时，出油口压力达到调定压力时，锥阀打开,控制油开始流动，主阀芯上的阻尼孔e有油液流过，产生压力降，使得主阀芯右端油压小于左端油压，主阀芯在压力差的作用下克服平衡弹簧的作用而右移，使主阀口的狭缝d 减小，产生压力降。
此压力降能自动调节，使出油口油压稳定在调定值上，此时减压阀处于工作状态。
当负载更大时，节流口d将更小，压力降更大，使出油口压力稳定在调定值上。
1/ 1。

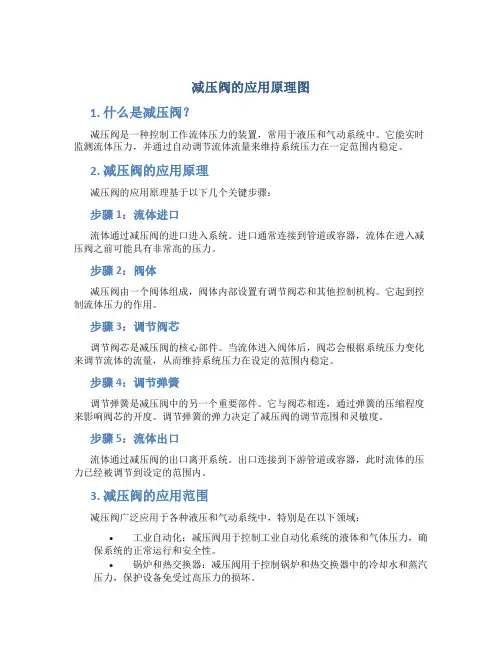

减压阀的应用原理图
减压阀的应用原理图1. 什么是减压阀？减压阀是一种控制工作流体压力的装置，常用于液压和气动系统中。
它能实时监测流体压力，并通过自动调节流体流量来维持系统压力在一定范围内稳定。
2. 减压阀的应用原理减压阀的应用原理基于以下几个关键步骤：步骤1：流体进口流体通过减压阀的进口进入系统。
进口通常连接到管道或容器，流体在进入减压阀之前可能具有非常高的压力。
步骤2：阀体减压阀由一个阀体组成，阀体内部设置有调节阀芯和其他控制机构。
它起到控制流体压力的作用。
步骤3：调节阀芯调节阀芯是减压阀的核心部件。
当流体进入阀体后，阀芯会根据系统压力变化来调节流体的流量，从而维持系统压力在设定的范围内稳定。
步骤4：调节弹簧调节弹簧是减压阀中的另一个重要部件。
它与阀芯相连，通过弹簧的压缩程度来影响阀芯的开度。
调节弹簧的弹力决定了减压阀的调节范围和灵敏度。
步骤5：流体出口流体通过减压阀的出口离开系统。
出口连接到下游管道或容器，此时流体的压力已经被调节到设定的范围内。
3. 减压阀的应用范围减压阀广泛应用于各种液压和气动系统中，特别是在以下领域：•工业自动化：减压阀用于控制工业自动化系统的液体和气体压力，确保系统的正常运行和安全性。
•锅炉和热交换器：减压阀用于控制锅炉和热交换器中的冷却水和蒸汽压力，保护设备免受过高压力的损坏。
•水处理系统：减压阀在给水系统和污水处理系统中起到调节水压的作用，确保水流稳定和设备安全运行。
•燃气系统：减压阀用于燃气系统中，控制天然气或液化气的压力，确保燃气供应的安全稳定。
•压力控制系统：减压阀被广泛用于各种压力控制系统，例如气压系统、液压系统和油气井控制系统等。
4. 减压阀的选择和安装注意事项在选择和安装减压阀时，需要注意以下几点：•流体类型：根据实际应用场景选择适合的减压阀，考虑流体的性质和压力范围。
•压力范围：根据系统的工作压力要求选择减压阀的压力范围，确保减压阀能够稳定工作。
•安全性能：选择具备良好安全性能的减压阀，确保系统在异常情况下能够安全停机。
减压阀的工作原理
减压阀的工作原理减压阀就是气动调节阀的一个必备配件,主要作用就是将气源的压力减压并稳定到一个定值,以便于调节阀能够获得稳定的气源动力用于调节控制。
1.调节手柄;2、调压弹簧;3、溢流阀;4、膜片;5.阀杆;6、反馈导管;7、进气阀门;8、复位弹簧上图所示为一种常用的直动式减压阀结构。
压力为P1的压缩空气,由左端输入经进气阀门节流后,压力降为P2输出。
P2的大小可由调压弹簧2进行调节。
若顺时针旋转调节手柄,调压弹簧被压缩,推动膜片与阀杆下移,进气阀门打开,在输出口有气压输出。
同时,输出气压经反馈导管作用在膜片上产生向上的推力。
该推力与调压弹簧作用力相平衡时,阀便有稳定的压力输出。
若输出压力超过调定值,则膜片离开平衡位置而向上变形,使得溢流阀打开,多余的空气经溢流口排入大气。
当输出压力降至调定值时,溢流阀关闭,膜片上的受力保持平衡状态。
若逆时针放置手柄,调压弹簧放松,作用在膜片上的气压力大于弹簧力,溢流阀打开,输出压力降低直到为零。
台湾DPC 气动提醒您,反馈导管的作用就是提高减压阀的稳压精度。
另外,能改善减压阀的动态性能,当负载突然改变或变化不定时,反馈导管起着阻尼作用,避免振荡现象发生。
若输入压力瞬时升高,输出将随之升高,使膜片气室内压力升高,在膜片上产生的推力相应增大,此推力破坏了原来力的平衡,使膜片向上移动,有少部分气流经溢流孔、排气孔排出。
在膜片上移的同时,因复位弹簧的作用,使阀芯也向上移动,关小进气阀口,节流作用加大,使输出压力下降,直至达到新的平衡为止,输出压力基本又回到原来值。
若输入压力瞬时下降,输出压力也下降、膜片下移,阀芯随之下移,进气阀口开大,节流作用减小,使输出压力也基本回到原来值。
逆时针旋转旋钮。
使调节弹簧放松,气体作用在膜片上的推力大于调压弹簧的作用力,膜片向上曲,靠复位弹簧的作用关闭进气阀口。
再旋转旋钮,进气阀芯的顶端与溢流阀座将脱开,膜片气室中的压缩空气便经溢流孔、排气孔排出,使阀处于无输出状态。
减压阀及工作原理[图片

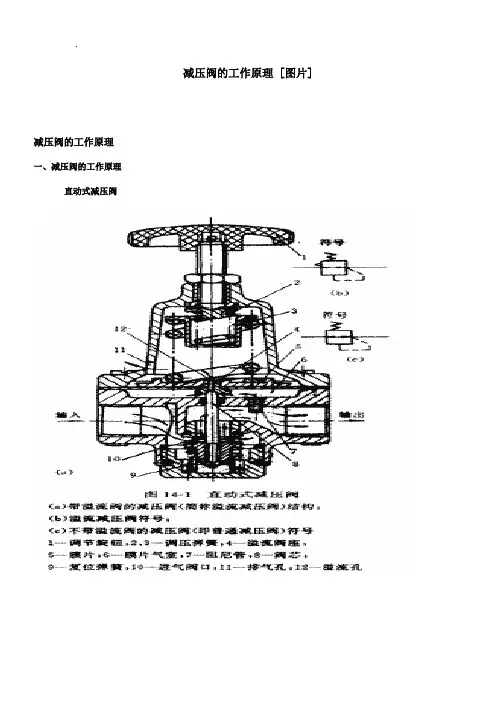

减压阀的工作原理 [图片]减压阀的工作原理一、减压阀的工作原理直动式减压阀图14—1a所示为直动式带溢流阀的减压阀(简称溢流减压阀)的结构图。
压力为P1的压缩空气，由左端输入经阀口10节流后，压力降为P2输出。
P2的大小可由调压弹簧2、3进行调节。
顺时针旋转旋钮1，压缩弹簧2、3及膜片5使阀芯8下移，增大阀口10的开度使P2增大。
若反时针旋转旋钮1，阀口10的开度减小，P2随之减小。
若P1瞬时升高，P2将随之升高，使膜片气室6内压力升高，在膜片5上产生的推力相应增大，此推力破坏了原来力的平衡，使膜片5向上移动，有少部分气流经溢流孔12、排气孔11排出。
在膜片上移的同时，因复位弹簧9的作用，使阀芯8也向上移动，关小进气阀口10，节流作用加大，使输出压力下降，直至达到新的平衡为止，输出压力基本又回到原来值。
若输入压力瞬时下降，输出压力也下降、膜片5下移，阀芯8随之下移，进气阀口10开大，节流作用减小，使输出压力也基本回到原来值。
逆时针旋转旋钮1。
使调节弹簧2、3放松，气体作用在膜片5上的推力大于调压弹簧的作用力，膜片向上曲，靠复位弹簧的作用关闭进气阀口10。
再旋转旋钮1，进气阀芯8的顶端与溢流阀座4将脱开，膜片气室6中的压缩空气便经溢流孔12、排气孔11排出，使阀处于无输出状态。
总之，溢流减压阀是靠进气口的节流作用减压，靠膜片上力的平衡作用和溢流孔的溢流作用稳压；调节弹簧即可使输出压力在一定范围内改变。
为防止以上溢流式减压阀徘出少量气体对周围环境的污染，可采用不带溢流阀的减压阀(即普通减压阀)，其符号如图14—1c所示。
先导式减压阀当减压阀的输出压力较高或通径较大时，用调压弹簧直接调压，则弹簧刚度必然过大，流量变化时，输出压力波动较大，阀的结构尺寸也将增大。
为了克服这些缺点，可采用先导式减压阀。
先导式减压阀的工作原理与直动式的基本相同。
先导式减压阀所用的调压气体，是由小型的直动式减压阀供给的。
若把小型直动式减压阀装在阀体内部，则称为内部先导式减压阀；若将小型直动式减压阀装在主阀体外部，则称为外部先导式减压阀。
直动式减压阀结构原理
圏PM直动式减压阀1 一调节手柄总一调压舐黄出一谧籬刑* L-.®片：二一御41泊一反饥导皆半7—14气即门¥呂二复付井戋上图所示为一种常用的直动式减压阀结构。
压力为P1的压缩空气，由左端输入经进气阀门节流后，压力降为P2输出。
P2的大小可由调压弹簧2进行调节。
若顺时针旋转调节手柄，调压弹簧被压缩，推动膜片和阀杆下移，进气阀门打开，在输出口有气压输出。
同时，输出气压经反馈导管作用在膜片上产生向上的推力。
该推力与调压弹簧作用力相平衡时，阀便有稳定的压力输出。
若输出压力超过调定值，则膜片离开平衡位置而向上变形，使得溢流阀打开，多余的空气经溢流口排入大气。
当输出压力降至调定值时，溢流阀关闭，膜片上的受力保持平衡状态。
若逆时针放置手柄，调压弹簧放松，作用在膜片上的气压力大于弹簧力，溢流阀打开，输出压力降低直到为零。
反馈导管的作用是提高减压阀的稳压精度。
另外，能改善减压阀的动态性能，当负载突然改变或变化不定时，反馈导管起着阻尼作用，避免振荡现象发生。
若输入压力瞬时升高，输出将随之升高，使膜片气室内压力升高，在膜片上产生的推力相应增大，此推力破坏了原来力的平衡，使膜片向上移动，有少部分气流经溢流孔、排气孔排出。
在膜片上移的同时，因复位弹簧的作用，使阀芯也向上移动，关小进气阀口，节流作用加大，使输出压力下降，直至达到新的平衡为止，输出压力基本又回到原来值。
若输入压力瞬时下降，输出压力也下降、膜片下移，阀芯随之下移，进气阀口开大，节流作用减小，使输出压力也基本回到原来值。
逆时针旋转旋钮。
使调节弹簧放松，气体作用在膜片上的推力大于调压弹簧的作用力，膜片向上曲，靠复位弹簧的作用关闭进气阀口。
再旋转旋钮，进气阀芯的顶端与溢流阀座将脱开，膜片气室中的压缩空气便经溢流孔、排气孔排出，使阀处于无输出状态。
以上是减压阀工作原理介绍，大家可以了解一下。
为了操作、调整和维修的方便，减压阀一般应安装在水平管道上。
减压阀的工作原理及选用

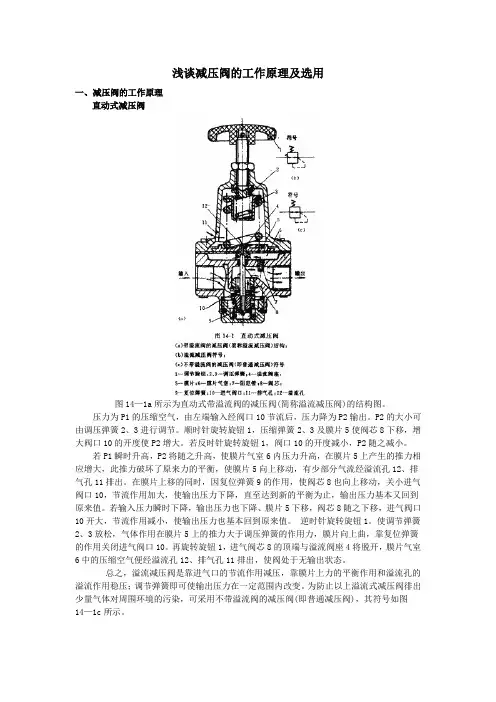

浅谈减压阀的工作原理及选用一、减压阀的工作原理直动式减压阀图14—1a所示为直动式带溢流阀的减压阀(简称溢流减压阀)的结构图。
压力为P1的压缩空气，由左端输入经阀口10节流后，压力降为P2输出。
P2的大小可由调压弹簧2、3进行调节。
顺时针旋转旋钮1，压缩弹簧2、3及膜片5使阀芯8下移，增大阀口10的开度使P2增大。
若反时针旋转旋钮1，阀口10的开度减小，P2随之减小。
若P1瞬时升高，P2将随之升高，使膜片气室6内压力升高，在膜片5上产生的推力相应增大，此推力破坏了原来力的平衡，使膜片5向上移动，有少部分气流经溢流孔12、排气孔11排出。
在膜片上移的同时，因复位弹簧9的作用，使阀芯8也向上移动，关小进气阀口10，节流作用加大，使输出压力下降，直至达到新的平衡为止，输出压力基本又回到原来值。
若输入压力瞬时下降，输出压力也下降、膜片5下移，阀芯8随之下移，进气阀口10开大，节流作用减小，使输出压力也基本回到原来值。
逆时针旋转旋钮1。
使调节弹簧2、3放松，气体作用在膜片5上的推力大于调压弹簧的作用力，膜片向上曲，靠复位弹簧的作用关闭进气阀口10。
再旋转旋钮1，进气阀芯8的顶端与溢流阀座4将脱开，膜片气室6中的压缩空气便经溢流孔12、排气孔11排出，使阀处于无输出状态。
总之，溢流减压阀是靠进气口的节流作用减压，靠膜片上力的平衡作用和溢流孔的溢流作用稳压；调节弹簧即可使输出压力在一定范围内改变。
为防止以上溢流式减压阀徘出少量气体对周围环境的污染，可采用不带溢流阀的减压阀(即普通减压阀)，其符号如图14—1c 所示。
先导式减压阀当减压阀的输出压力较高或通径较大时，用调压弹簧直接调压，则弹簧刚度必然过大，流量变化时，输出压力波动较大，阀的结构尺寸也将增大。
为了克服这些缺点，可采用先导式减压阀。
先导式减压阀的工作原理与直动式的基本相同。
先导式减压阀所用的调压气体，是由小型的直动式减压阀供给的。
若把小型直动式减压阀装在阀体内部，则称为内部先导式减压阀；若将小型直动式减压阀装在主阀体外部，则称为外部先导式减压阀。
直动式减压阀工作原理
直动式减压阀工作原理
直动式减压阀是一种常用的压力调节装置，用于控制液体或气体的进出口压力，保持流体在设定的压力范围内稳定。
其工作原理如下：
1. 压力调节阀的主要部件包括阀体、阀芯和弹簧。
阀体上有一个进口和一个出口，通过调节阀芯的位置来控制流体的通道。
弹簧的作用是提供闭合阀芯的力量。
2. 当进口压力大于设定压力时，压力力量作用于阀芯上，将阀芯向下压。
阀芯下降后，流通通道打开，流体从进口进入出口。
3. 当进口压力小于设定压力时，弹簧的力量将阀芯向上提。
阀芯上升后，流通通道关闭，阻断了进口和出口之间的通道，阀芯处于闭合状态。
4. 当流体通过减压阀时，如果进口压力波动，阀芯会根据压力变化而自动调节位置，以保持流体出口压力稳定不变。
总体来说，直动式减压阀通过阀芯的上下移动，调节流体进出的通道大小，以控制流体的压力在设定范围内稳定。
直动式减压阀的工作原理
直动式减压阀的工作原理
直动式减压阀是一种广泛使用的工业设备，它可以帮助减少高压气体或液体的压力，以防止管道或系统的损坏。
这种阀门的工作原理相对简单，一般由几个基本部分组成。
下面我们来详细地了解直动式减压阀的工作原理。
第一步，进口与出口。
减压阀的进口与出口通常是通过管道连接在一起，进口端连接的是高压气体或液体管道，而出口端则连接的是低压管道或有压需求的设备。
第二步，弹簧。
直动式减压阀的弹簧是控制阀芯开关的主要部分，它的大小与材料类型都可以根据操作需求进行选择。
弹簧一般被安装在阀门的上方，控制着阀门的开启和关闭。
第三步，阀芯。
阀芯是直动式减压阀的关键部分，它是由阀门材料制成的，并且必须精确的配合到弹簧上。
当弹簧承受的压力达到一定程度后，阀芯就会被推开，因此允许大量的高压气体或液体通过。
反之，当弹簧再次承受压力后，阀芯会再次关闭，以减少管道内部的压力。
第四步，调压器。
直动式减压阀的调压器位于弹簧的上方，用于控制弹簧所能达到的最大压力。
调压器的功能是确保减压阀在操作时不会受到过大的压力从而导致损坏或泄漏。
第五步，安全阀。
在某些情况下，直动式减压阀会出现不可控制的高压，这时则需要安全阀的功能来提供保护。
安全阀位于减压阀的顶部，在压力超过预设值时，它会自动打开，以释放多余的压力。
综上所述，直动式减压阀的工作原理是利用弹簧和阀芯的组合来控制管道内的压力。
它的构造可谓是相对简单，在工业生产中被广泛使用以确保设备的顺利运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
意大利duplomatic直动式减压阀原理图
duplomatic减压阀是带集成电动比例控制的直动式减压阀，连接表面符合ISO 4401标准，减压阀是通过调节，将进口压力减至某一需要的出口压力，并依靠介质本身的能量，使出口压力自动保持稳定的阀门。
从流体力学的观点看，减压阀是一个局部阻力可以变化的节流元件，即通过改变节流面积，使流速及流体的动能改变，造成不同的压力损失，从而达到减压的目的。
然后依靠控制与调节系统的调节，使阀后压力的波动与弹簧力相平衡，使阀后压力在一定的误差范围内保持恒定。
-用作先导阀，用于液压回路的压力控制。
-阀门可用于不同类型的集成电子设备，具有模拟或现场总线接口：
具有紧凑型集成电子元件的 GL版本，具有模拟接口或带有IO-Link和CanOpen 的现场总线，具有5针M12连接；
GH版本，带集成电子设备，用于现场总线，主连接为11极+ PE。
-它们具有螺线管电流监视功能。
-提供五个压力调节范围，高350 bar。
-阀门易于安装。
数字卡直接管理设置。
作用原理：减压阀的是靠阀内流道对水流的局部阻力降低水压，水压降的范围由连接阀瓣的薄膜或活塞两侧的进出口水压差自动调节。
定比减压原理是利用阀体中浮动活塞的水压比控制，进出口端减压比与进出口侧活塞面积比成反比。
这种减压阀工作平稳无振动；阀体内无弹簧，故无弹簧锈蚀、金属疲劳失效之虑；密封性能良好不渗漏，因而既减动压（水流动时）又减静压（流量为0时）；特别是在减压的同时不影响水流量。
工作原理：减压阀是采用控制阀体内的启闭件的开度来调节介质的流量，将介质的压力降低，同时借助阀后压力的作用调节启闭件的开度，使阀后压力保持在一定范围内，并在阀体内或阀后喷入冷却水，将介质的温度降低，这种阀门称为减压减温阀。
减压阀快易优自动化选型有收录。
该阀的特点，是在进口压力不断变化的情况下，保持出口压力和温度值在一定的范围内。
集成电子产品-原理图：
注意事项
1.为了操作和维护方便，该阀一般直立安装在水平管道上。
2.减压阀安装必须严格按照阀体上的箭头方向保持与流体流动方向一致。
如果水质不清洁，含有一些杂质，必须在减压阀的上游进水口安装过滤器。
3.为了防止阀后压力超压，应在离阀出口不少于4M处安装一个减压阀。
4.减压阀在管道中起到一定的止回作用，为了防止水锤的危害，也可安装小的膨胀水箱，防止损坏管道和阀门，过滤器必须安装在减压阀的进水管前，而膨胀水箱必须安装在减压阀出水管后！
5.如果需要将减压阀安装在热水系统时，您必须在减压阀和膨胀水箱之间安装止回阀。
这样既可以让膨胀水箱吸收由于热膨胀而增加的水的体积，又可以防止热水回流或压力波动对减压阀的影响，确保减压阀长期正常工作。
使用技巧
在设定机械泵的驱动压力时，正确的方法是使驱动压力高于背压1-1.5kg/cm2（15-20psig）。
这在大多数情况下是正确的。
但有时为达到泵的要求排量，需要将驱动压力设得稍高一些。
驱动压力高时，不利的一面是容易对进气阀造成磨损。
如果驱动压力高于要求值，会对进气阀造成严重的磨损而不得不提前更换进气阀。
在这种情况下，建议使用减压阀或减压阀站。
减压阀既可以允许将驱动压力维持在能够满足泵排量的设定压力，同时也可以保护进气阀不受磨损。
另外，在应用空间较狭窄时，建议使用带集汽管的减压阀站。
在泵泵水过程中，集汽管为泵供汽从而为泵提供了缓冲区。
这个缓冲区使整个装置的动作柔和，减少对减压阀的磨损。
