润新软化水自动控制阀说明书
软化水设备使用说明书
全自动软化水设备使用说明书一、安装要求及安装步骤1、要求①、进水压力应在0.2-0.6MPa，当水源压力无法满足要求时，可安装增压水泵提高进水压力。
如果压力过高，应安装减压阀来控制进水压力。
②、进水温度应在5-45℃之间，此装置不允许在冰点状态下工作.③、电源采用交流200V/50Hz，运行中需保证电源不间断,并不可被其开关切断.④、软水器应安装在牢固的平台上，附近有畅通的下水，并留有足够的操作和维修空间。
2、安装步骤1）、先将树脂罐.盐罐就位于坚实的基础上,并保证罐体水平2）、把下布水器牢固安装在中心管底端，然后插入到树脂罐中央，在中心管上端低于罐口0.5mm处截断并导角，然后用胶带封住中心管口，以防树脂漏入。
3）、将树脂均匀地装入树脂罐中，树脂装填完，取下中心管的封口胶带，将中心管上部及树脂罐端面用水冲洗并擦干净，中心管及控制器密封圈处涂上硅油。
4)、将上布水器安装到控制阀上，然后将中心管从上布水器内插入到控制阀内，小心地沿顺时针方向转动控制阀，直至旋紧在树脂罐接口上（或用法兰连接固定）。
一定要确保中心管插入阀体。
注意：上布水器与控制阀、中心管，下布水器与中心管必须严密，防止树脂跑出。
中心管与控制阀必须严密不漏水，否则会出现窜硬水现象。
5)、组装盐阀①、将吸盐管与阀体连接的小铜配件插入吸盐管内后，然后把不锈钢滤网插入小铜配件内；带滤网的一端与控制阀的吸盐接口相连接，不漏空气就行。
②、把盐阀置入盐箱的盐井中，然后与塑料弯头连接；盐水管路连接长度不应超过2m，一定要保持良好的密封性，否则会影响软水器的再生效果。
6)、排水管的连接长度不应超过6m，不得采用软塑料管，防止管道变形，影响排水效果。
7)、管道连接①、按照控制阀进出水箭头标记连接进出水管，采用流量型再生控制器，流量计必须安装在出水口。
②、进出水管应装有压力表及手动阀门，同时还应装有旁通阀，在出水管阀前还应安装有取样阀。
进水管阀后一般安装有Y 型过滤器，防止管道内污物堵塞阀体造成设备无法正常运行。
软化水操作说明书、手册
软化系统操作说明书（公司LOGO/图片）×××公司××年××月××日第一篇触摸屏操作说明一、系统简介本套系统是××公司专门为××行业软化用水而设计，采用气动阀通过PLC编程自动控制，根据在线流量计设定累积流量实现软化系统运行的自动化操作，系统可自动再生、反洗。
该套系统具有良好的适应性、可靠性和经济性，适用于用水量不大的软化系统。
二、系统配置2.1、系统流程图2.2系统主要配置清单序号名称规格/型号材质数量生产厂家1全自动控制器FLECK3900//套美国弗莱克2软化罐/玻璃钢/只3树脂/阳离子树脂/淄博东大4盐液泵/氟塑料/台安徽茂源5盐液计量箱/PE/只6袋式过滤器/304/台7阀门/304/PVC/批8管路管件/304/PVC/镀锌/批9流量计全自动控制器配套/台10电控箱///台11控制系统///套2.3技术要求入口压力：0.3～0.4MPa；进水水质要求：符合国家自来水标准；产水硬度：≤0.03mmol/L德国度；产水量：35T/hr，一用一备。
三、操作步骤3.1系统操作3.1.1准备1、打开软化罐体手动进出水阀，保持袋式过滤器进出口阀门以及软化供水泵进出口阀门处于开启状态（若水源切换到RO水时，还需将供水泵后软化系统总的进水阀门打开）。
2、将盐路手动阀门（排污阀，清洗阀除外）全部处于开启状态。
3、在盐池内加入足量的颗粒盐。
4、送上总电源。
该系统采用PLC+触摸屏控制，除溶盐加盐系统外机组可自动运行。
3.1.2触摸屏控制进入机组上电后，将自动进入欢迎界面，点击PLC触摸屏上面的进入操作，如图1，操作人员输入用户名：管理员用户名admin；密码：000，点击确定后自动进入工艺流程画面。
密码是否设定可根据客户自行选择（触摸屏图片）图13.1.3工艺流程画面在欢迎界面成功输入密码或点击“流程画面”，在该界面下能观察各个阀门、泵的开启，盐池、盐箱液位以及系统运行状态。
全自动软水器说明书
一操作规范1.安装要求：1) 软水器要应安放在牢固的水泥平台上，附近应设有排水道，且排水管的排水量应和软水器的排水量相配。
2) 储盐箱(盐筒)应安放在靠近树脂罐的地方，两者间距不大于200MM，并尽量缩短吸盐管的长度。
3) 软水器与加热设备直接相连时，应保持3米以上的管距并安装单向阀。
4) 储盐罐的放置应便于再生剂的补充。
5) 设备附近应当留有操作及检查修的空间。
2.管道连接：1) 管道的连接请参照当地施工规范的有关内容。
2) 按照控制阀口径连接进口出水管。
3) 进出水管应装有手动阀门，进出水管之间应装有旁通阀，出水管应安装取样阀，进水管道建议安装Y型过滤器。
4) 尽量缩短排水管的长度，减少弯度，控制阀与排水道距离不超过2米。
5) 排水管与排水道连接时，必须使排水管与排水道的水面保持一定的空间，防止活水被子虹吸返回软水器。
6) 排水管道中不得安装各类阀门。
7) 盐水管的连接一定要保持良好的密封性，否则会影响软水器的再生效果。
8) 在盐水罐的预留孔位上安装溢流口，并配接头塑料管(用户自购),引至排水道.。
9) 各种管道都必须设不定期独立的支架,不允将管道的重力,应力传给控制阀。
3.电气连接：1) 确认控制阀的电气参数与电源一致。
2) 将插头插入与相配插座。
3) 电源插座不应受附近开关的控制。
4.树脂的装填：1) 树脂装前应将中心管收集管(带布水器)放入树脂罐中央，(此时应用胶带封住中心管，防止石英砂和树脂进入中心管)2) 将石英砂按规定的量丛中心管周围的空隙投入树脂罐，并使之在罐底埔平。
3) 将处理好的树脂(阳树脂)按照规定的装填量丛中心管周围投入树脂罐。
4) 上述操作应使中心管始终保持在树脂罐的中央位置。
5) 取下中心管的封口胶带。
6) 将控制阀的承插口对正中心管，小心地顺时针转动控制阀。
(注意：在旋转须在中心管口部涂擦润滑剂，一定要确保中心管插入阀体)直至控制阀旋紧在罐体接口上。
4 调试篇1) 缓慢地打开进水阀至1/4开启处，(注意：阀门开启过快树脂会流失)此时可以听到空气从排水管排出的声音。
软化水设备说明书
多流量计多用一备再生控制系统（最多可控制4 个阀门） 多罐、多流量计，多用一备交替再生系统，多罐供水服务一罐备用。当流量计回零后，供水服务开始再生，备用罐开始供水服务， 循环往复。
四、设备的安装和运行
一、一般要求 a、 水器应安装在牢固的水泥平台上，附近应设有排水沟；
b、 盐罐的安放应靠近树脂罐，并尽量缩短吸盐管的长度； c、 环境温度不能低于2℃或高于50℃； d、 软水器与加热设备直接相连时，应保持3 米以上的管段并安装单向阀； e、 要便于再生剂的补充； f、 设备附近应当留有操作及维修空间。
进水口工作压力：0.2Mpa—0.6Mpa 工作温度：2℃--50℃ 出水硬度：≤0.03 mmoI/L 使用电源：220V/50Hz AC 布置形式：单罐或多罐并联 再生方式：顺流再生或逆流再生 操作程序：自动程序控制 使用树脂：001×7 强酸性阳离子交换树脂 我公司将为用户提供完善的技术服务。
全自动软化水设备工作原理: 水的硬度主要是由其中的阳离子：钙（Ca2+）、镁(Mg2+)离子构成的。当含有硬度离子的原水通过交换器树脂层时，水中的钙、 镁离子与树脂内的钠离子发生置换，树脂吸附了钙、镁离子而钠离子进入水中，这样从交换器内流出的水就是去掉了硬度离子的 软化水。随着交换过程的不断进行，树脂中 Na+全部被置出来后就失去了交换功能，此时必须使用 Nacl 溶液对树脂进行再生，将 树脂吸附的 Ca2+、Mg2+置换下来，树脂重新吸附了钠离子，恢复了软化交换能力。
三、管道连接
a、 道的连接请参照当地施工规范的有关内容； b、 按照控制器口径连接进出水管；（原水供水管道不得小于进水管径以确保足够流量） c、 进出水管应装有手动阀门，进出水管之间应装有旁通阀，出水管节门前应安装有取样阀，进水管建议安装Y 型过滤器；防止 管道内污物堵塞阀体造成设备无法正常运行。在多个系统并联时注意进出水管路的同程。 d、 尽量缩短排水管的连接长度，减少弯度，控制阀距排水沟距离不超过6 米； e、 排水管与排水道连接时，必须使排水管与排水道的水面距离保持一定的空间，防止污水可能被虹吸返回软水器； f、 排水管道中不得安装各类阀门； g、 盐水管连接一定要保持良好的密封性，否则会影响软水器的再生效果； h、 各种管道都必须设独立支架，不允许将管道的重力、应力传给控制阀。
润新浮动床系列控制阀介绍

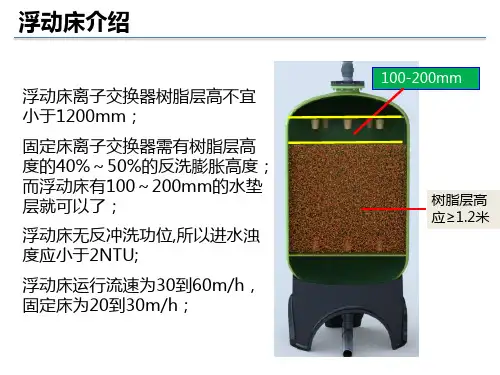

浮动床介绍
布水要均匀,上下布水器均需用多爪布水器或浮动床专用布水器 和专用树脂罐;
抓式布水器
盘式布水器
新型布水器
进水压力稳定,以防止浮起的树脂乱层
采用软水再生 ，再生效果好
所以浮动床根据所配树脂罐的大小高度不同可用于原水硬度小
于15mmol/L的场合
单阀单罐——浮动床用控制阀
25
安装图
进水口 过滤器
吸盐用 软水泵
14
单阀双罐浮动床用控制阀（一用一备）
93606
93610
型号 进出水口 排水口
93606 1″M 93610 2″M
3/4″M 1″M
吸盐 口
3/8″M
1/2″M
基座 侧装 侧装
最大产水 罐体尺寸
量m3/h
（in）
6
16″～22″
10
22″～30″
特点 软水再生 软水再生
浸泡
原水被控制阀切断不会进入树脂罐，两个电动球阀和软水泵 都关闭、此时无任何水进入树脂罐、盐液和树脂可充分置换
10
控制阀流程图/93640
慢洗
原水被控制阀切断不会进入树脂罐；此时软水管道上的电动球阀打 开（吸盐电动球阀关闭）、15秒后软水泵开启、软水经射流器从 上布水器流入树脂罐，穿过树脂层后经下布水器从排污口流出
U1
出水口 Outlet 排水口
Drain
盐箱 Brine tank
进水口 Inlet
U2
20
控制阀流程图/93610 U1运行U2吸盐慢洗
原水经U1罐树脂 软化后，一部分 从出水口流出； 另一部分经射流 器将盐水吸入， 混合后进入U2上 布水器，对罐内 树脂进行再生， 再经下布水器返 回控制阀，经排 水口排出。
软化水控制系统说明书

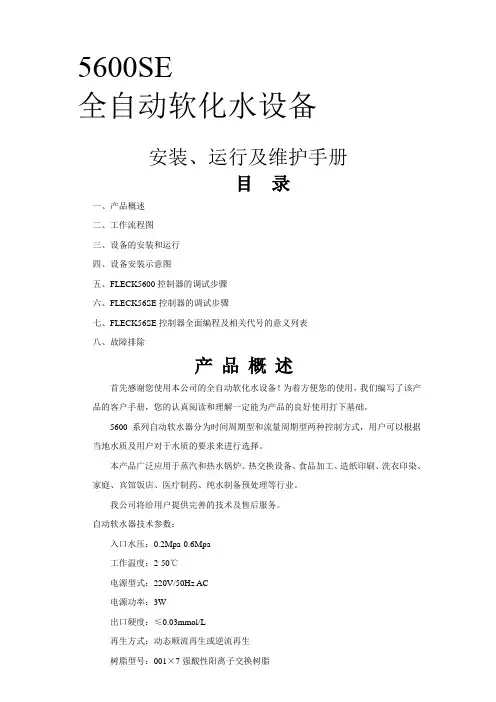

5600SE全自动软化水设备安装、运行及维护手册目录一、产品概述二、工作流程图三、设备的安装和运行四、设备安装示意图五、FLECK5600控制器的调试步骤六、FLECK56SE控制器的调试步骤七、FLECK56SE控制器全面编程及相关代号的意义列表八、故障排除产品概述首先感谢您使用本公司的全自动软化水设备！为着方便您的使用，我们编写了该产品的客户手册，您的认真阅读和理解一定能为产品的良好使用打下基础。
5600系列自动软水器分为时间周期型和流量周期型两种控制方式，用户可以根据当地水质及用户对于水质的要求来进行选择。
本产品广泛应用于蒸汽和热水锅炉、热交换设备、食品加工、造纸印刷、洗衣印染、家庭、宾馆饭店、医疗制药、纯水制备预处理等行业。
我公司将给用户提供完善的技术及售后服务。
自动软水器技术参数：入口水压：0.2Mpa-0.6Mpa工作温度：2-50℃电源型式：220V/50Hz AC电源功率：3W出口硬度：≤0.03mmol/L再生方式：动态顺流再生或逆流再生树脂型号：001×7强酸性阳离子交换树脂盐 耗：<160-240g/mol （根据水质情况）FLECK5600/56SE 控制器工作流程图说明：FLECK5600和56SE 控制器的水流过程略为不同，但原理一致。
1、 工作状态2、预清洗（5min ）3、反洗(10min)4、吸盐（50min ）5、慢洗6、快洗7、稳层清洗 8、盐箱充水设备的安装和运行一、 一般要求a 、 软水器应安装在牢固的水泥平台上，附近应设有排水沟；b 、 盐罐的安放应靠近树脂罐，并尽量缩短吸盐管的长度；c 、 环境温度不能低于2℃或高于50℃；d 、 软水器与加热设备直接相连时，应保持3米以上的管段并安装单向阀；e 、 要便于再生剂的补充；f 、 设备附近应当留有操作及维修空间。
二、控制器安装与树脂装填a 、 装填前应将升降管（带下布水器）放入树脂罐中央低于罐口0.5mm 处截断并导角此后应用胶带封住升降管口，(为防止石英砂和树脂进入升降管）； b 、 将石英砂沿升降管周围空隙投入树脂罐，并使之在罐底铺平；硬水经控制器进水口向下流过中心管、下布水器，向上流经树脂层，流出排水口，进行反洗。
软化水设备自动控制器操作流程说明详解
软化水设备自动控制器操作流程说明详解软化水设备经过出水管上的传感流量计随机搜集输出水量信息并及时输入电脑，经贮存、运算后，发出指令给多路通伺服阀或电磁阀停止相应的操作。
同时，又把相关信息同步反应回微电脑.系统需求再生时，电脑控制电磁阀切断出水管通路，预置程序的定时启动，使反洗-吸盐-正洗-注水等工艺精确无误的停止操作。
微电脑可依据用户的需求停止优化预置。
软化水设备周期设定出水量、剩余水量、单位小时水流量、周期耗盐量、每次再生的时辰和当前工作的形式。
满足运转中的不同需求,任何时分都能够将全自动软水器运作切换为人工手动再生，以满足软化水设备运转工况的不同请求。
软化水设备应用甚为普遍，适用范围包括微粒过滤、锰砂过滤、吸收有机物、脱除余氯、软化水和除盐等设备，可为各类工业和住宅居室的各种水处置设备提供最理想的自动控制安装。
软化水设备是由全自动软水控制器(美国FLECK富莱克、AUTOTROL阿图祖控制器)、树脂罐(一般为玻璃钢树脂罐和不锈钢树脂罐)、强酸型钠离子阳树脂、盐箱组成整机。
同时我公司提供维修全自动软水器的技术支持，齐全的全自动软水器配件供应。
全自动软化水设备具有体积小、操作简单、自动运行无须人工操作等特点，已广泛应用于工业锅炉、冷却循环水、炼钢、轧钢、大型变压器、民用热水锅炉等场合。
,黑河软化水控制阀,,黑河软化水控制阀价格1、锅炉软化水设备的定义：锅炉软化水设备是针对锅炉长垢而推出的一种原水预处理装置，去处原水中的钙、镁离子以及导致锅炉长垢的原素。
2、锅炉软化水设备工作原理：由于水的硬度主要由钙、镁形成及表示，故一般采用阳离子交换树脂(软水器)，将水中的Ca2 、Mg2 (形成水垢的主要成份)置换出来，随着树脂内Ca2 、Mg2 的增加，树脂去除Ca2 、Mg2 的效能逐渐降低。
当树脂吸收一定量的钙镁离子之后，就必须进行再生，再生过程就是用盐箱中的食盐水冲洗树脂层，把树脂上的硬度离子在置换出来，随再生废液排出罐外，树脂就又恢复了软化交换功能。
3.润新阀基础知识
F73
F73
线路板配套表
型号
F74A1 F74A3 F75A1 F77A1 F77A3 F77B1 F78A1 F78A3 F78B1 F79-LCD F82-LCD F79-LED F82-LED DC12V F79 F82 F79 F82 F82 F82LED F79 F79LCD 时间型、流量型；顺流再 生与逆流再生都可通过程 序调节 F78 F78 F78 DC24V
一分钟之内没有对界面进行操作， 系统就会自动锁定 亮起 解锁方法：同时用手按住 两个按键5秒进行解锁 熄灭
解锁
一分钟之内没有对界面进行操作，系统就会自动锁定 解锁方法：同时用手按住 两个按键5秒进行解锁
亮起 熄灭
当前时间重置
若断电持续超过3天，再次接通电源后时间一栏会 处于闪烁状态，提醒您需重置当前时间
流量计接口
信号输出端 口
接显示板
互锁CN7 互锁 CN8 远程控制端口
D系列显示板
时间型显示板通用；流量型显示板通用。时间型显示板与流量型显示板的区别仅在 于：时间型的单位为“D、H、M”，流量型的单位为“D、m3、M”。 型号调节时，可采用一块特制的显示板进行调节。
流量型显示板
型号调节显示板
五段位主控板
树脂体积设置界面 原水硬度设置界面 再生系数设置界面
制水量=（树脂体积×再生系数)/原水硬度
制水量：m3 树脂体积：L 原水硬度h：mmol/L
再生系数 家用：0.65 工业：0.55
智能流量即时型A-04 ：
直接输入树脂体积、原水硬度、再生系数，系统会自动计算出周期制水量， 当达到流量时立刻启动再生。
F65
F63主控板 （五段位）
F68C1 F68C3
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
润新软化水自动控制阀说明书
一、产品概述
润新软化水自动控制阀是一种用于水处理系统中的装置，采用先进的自动控制技术，能够对水中的硬度成分进行软化处理，提供优质的软化水供给用户使用。
本产品具有性能稳定、操作简单、节能环保等优点，适用于家庭、商业、工业等各种场合的软水处理需求。
二、产品特点
1.高效软化水：润新软化水自动控制阀采用高效树脂过滤材料，能够有效去除水中的硬度成分，软化水质，提供纯净柔软的水源。
2.自动控制：本产品配备先进的自动控制系统，可根据水质变化自动调节阀门开关，保证软水供应的连续稳定。
3.可编程设置：用户可根据实际需求进行参数设置，如软化周期、回收周期、盐浓度调节等，实现个性化的软化水处理。
4.高度集成：本产品集软化树脂罐、盐箱、阀门控制系统于一体，占地面积小，安装方便。
5.省水节能：软化水自动控制阀采用高效节水设计，能够最大限度地减少水的浪费，节约资源，降低运行成本。
三、技术参数
1.处理水量：XXL/h（根据不同型号而定）
2.进出水口径：DNXX（根据不同型号而定）
3.工作压力：0.2-0.6MPa
4.进出水温度：5-50℃
5.功率供电：AC220V/50Hz
四、安装与使用方法
1.安装：首先确定好软化水自动控制阀的位置，确保水源和电源供应，然后根据实际安装要求进行连接，确保阀门的正常运行。
2.参数设置：首次使用前，根据实际需求进行参数设置，包括软化周期、回收周期、盐浓度调节等。
具体设置方法请参考附带的使用手册。
3.日常使用：正常运行期间，无需人工干预，软化水自动控制阀会自
动完成软化和回收等工作，用户只需按时补充盐和定期进行维护保养即可。
五、注意事项
1.请勿将软化水自动控制阀暴露在阳光直射或严重潮湿的环境中，以
免影响阀门的正常运行。
2.定期清理软化树脂和盐箱，确保软化水质量的稳定。
3.请勿使用非指定品牌的软化盐，以免影响软化效果和阀门寿命。
六、售后服务
七、常见问题解决方法
1.阀门无法开启或关闭：请检查电源供应是否正常，阀门是否有堵塞
或损坏。
2.软化水质量下降：请检查软化树脂和盐箱是否需要清理或更换，是
否使用了非指定品牌的软化盐。
3.阀门噪音大：请检查阀门的安装是否牢固，是否存在松动。
