旋挖钻全护筒工艺流程
旋挖桩护筒施工方案
旋挖桩护筒施工方案一、工程概况本工程是在一些建筑项目中进行的土方施工工程，需要使用旋挖桩进行土方支护。
旋挖桩护筒施工是指在地面进行旋挖桩施工时，在钻孔过程中使用护筒对孔壁进行支护，以防止土方塌方。
本方案旨在确保施工过程中的安全、高效和质量可控。
二、施工方案1.施工准备（1）组织人员：安排专业的施工人员，包括工程师、技术人员和操作工。
（2）机械设备：准备好旋挖机、挖斗、护筒和其他必要的工具和设备。
（3）材料准备：准备好护筒和其他施工所需的材料，包括运输车辆和起重设备。
（4）现场准备：清理施工现场，确保施工区域安全、整洁，并进行地质勘探。
2.施工流程（1）标记定位：根据设计要求，在施工现场进行桩位、孔径和孔深的标记定位。
（2）钻孔准备：使用旋挖机在标记好的位置进行钻孔准备，根据设计要求选择合适的挖斗进行钻孔。
（3）护筒安装：在钻孔的同时，将护筒随钻进入孔内，并通过起重设备进行固定，确保护筒与孔壁贴合。
（4）灌注混凝土：在护筒安装完成后，使用混凝土泵将混凝土注入护筒内，同时使用振动器进行压实。
（5）护筒超挖处理：在混凝土凝固后，在护筒上部进行超挖处理，以保证护筒上部与地面齐平。
（6）验收验收：对施工质量进行验收，包括护筒的垂直度、水平度和孔径是否满足设计要求等。
3.安全措施（1）施工人员必须佩戴安全帽、安全鞋等个人防护用品。
（2）施工现场应设置警示标志，确保周边人员的安全。
（3）旋挖机在施工过程中必须稳定，操作人员应严格遵守操作规程。
（4）护筒的安装和拆除必须通过起重设备进行，保证操作安全。
（5）施工现场应配备灭火器等消防设备，确保施工安全。
三、技术要求（1）护筒的垂直度和水平度应满足设计要求，尽量减少地面下沉和变形。
（2）护筒与钻孔壁的贴合度应良好，无明显空隙，确保土方的稳定性。
（3）护筒的孔径应满足设计要求，确保施工后桩的承载力和稳定性。
（4）护筒的超挖处理应平整，与地面齐平，以便后续土方工程施工。

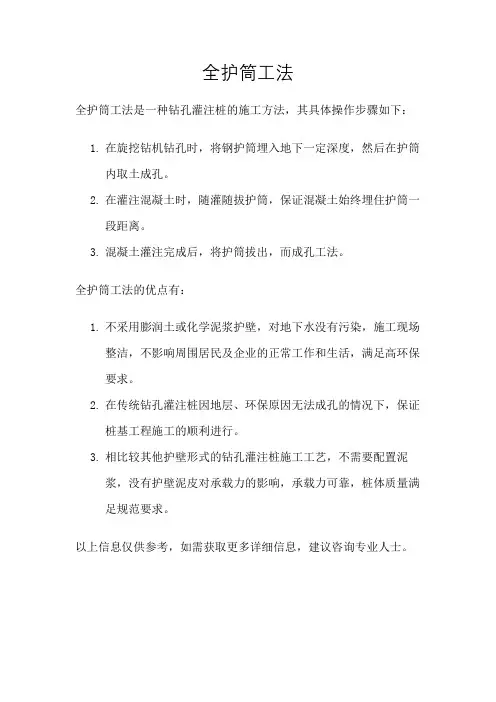

全护筒工法
全护筒工法
全护筒工法是一种钻孔灌注桩的施工方法，其具体操作步骤如下：
1.在旋挖钻机钻孔时，将钢护筒埋入地下一定深度，然后在护筒
内取土成孔。
2.在灌注混凝土时，随灌随拔护筒，保证混凝土始终埋住护筒一
段距离。
3.混凝土灌注完成后，将护筒拔出，而成孔工法。
全护筒工法的优点有：
1.不采用膨润土或化学泥浆护壁，对地下水没有污染，施工现场
整洁，不影响周围居民及企业的正常工作和生活，满足高环保要求。
2.在传统钻孔灌注桩因地层、环保原因无法成孔的情况下，保证
桩基工程施工的顺利进行。
3.相比较其他护壁形式的钻孔灌注桩施工工艺，不需要配置泥
浆，没有护壁泥皮对承载力的影响，承载力可靠，桩体质量满足规范要求。
以上信息仅供参考，如需获取更多详细信息，建议咨询专业人士。
旋挖灌浆桩(全护筒)施工及方案
旋挖灌浆桩(全护筒)施工及方案
引言
旋挖灌浆桩是目前城市建设中常用的一种桩基工法，它具有成本低、施工快、吸桩效果好等优点，因而备受青睐。
本文主要介绍旋挖灌浆桩(全护筒)的施工及方案。
施工流程
1. 确定设计参数及钻孔位置；
2. 按规定进行孔的凿击；
3. 安装钢筋筒及钢筋；
4. 确认灌浆管长度并确定位置；
5. 进行灌浆。
施工要点
1. 确定好孔位置，保持孔深一致；
2. 钢筋置放要符合设计要求，并需要有一定的间隙，便于浆液流动；
3. 灌浆管要安装牢固，保证灌浆管和钢筋的垂直度；
4. 施工时要检查浆液配合比是否正确，灌注是否充分；
5. 施工时要注意孔内的清洁，防止灰渣、泥浆等对灌浆的影响。
施工方案
1. 钢筋筒采用Q345B材质，具有较好的耐腐蚀性和韧性；
2. 钢筋的摆布长度根据实际情况确定，一般不超过6m；
3. 灌浆管直径不得小于40mm，长度根据孔深和钢筋长度确定；
4. 灌浆料配合比以1：1.5~2的水泥砂浆为宜；
5. 灌浆时间以60min为宜，若超过时间需重新配制灌浆液。
总结
旋挖灌浆桩(全护筒)具有施工简单、成本相对较低、吸力较大
等优点，但其施工质量直接关系到桩基的安全性和稳定性，因此在
施工过程中，要注意掌握好关键的施工要点，严格按照施工方案进
行实施，确保灌浆桩的质量和效果达到设计要求。
旋挖钻施工工艺及施工方法
一、施工工序：护筒埋设、旋挖钻钻孔施工、成孔与终孔、清孔、钢筋笼加工及就位、水下混凝土灌注二、施工工艺及施工方法1、护筒埋设⑴施工场地平整，操作平台无杂物。
⑵测量人员完成桩位中心放样，现场设置十字护桩。
护筒埋设后应核对其位置，护筒位置偏差不得大于125px，倾斜度不得大于1%。
⑶钢护筒的钢板厚度应满足实际桩径对钢护筒的强度与刚度的要求，一般钢板厚度不小于8mm。
⑷护筒应大于桩径500px，并高出地面750px。
图1护筒埋设图图2护筒对中2、钻孔施工⑴钻机就位前，应对钻孔各项准备工作进行检查。
钻机安装后的底座和机架主体结构应平稳，在钻进中不应产生位移或沉陷。
就位完毕，施工队对钻机就位自检：钻头对中情况，机台是否水平，支垫是否稳固。
⑵钻孔作业应分班连续进行，填写钻孔施工记录，交接班时应交待钻进情况及下一班应注意事项。
应经常对钻孔泥浆及钻机对位进行检查（出现钻头、钻杆偏离桩位中心及机台不平、倾斜等情况），不符合要求时，应及时改正与调整。
应经常注意地层变化，在地层变化处应捞取样渣保存，保存时须用标签标注清楚桩号、取样地层、深度（高程）和取样时间等。
⑶钻孔过程中应观察主机所在地面和支脚支承地面处的变化情况,发现沉降现象及时停机处理。
因故停机时间较长时，应将套管口保险钩挂牢。
⑷钻孔过程中，时刻观察水头变化，若出现跌水，技术员应立即向技术负责人汇报，并调查情况，采取必要措施。
⑸在地层变化处，应在出渣口捞取钻渣样品，洗净后收进专用袋内保存，标明土类和高程，以供确定终孔高程。
图1开钻图2钻进3、成孔与终孔⑴当钻孔深度达到设计要求时，对孔深、孔径、孔位和孔形等进行检查，确认满足设计要求后，立即填写终孔检查证，并报请驻地监理工程师认可签字确认，当有规定时，还需报设计代表确认。
合格后停钻，方可进行孔底清理和灌注水下混凝土的准备工作。
⑵终孔后，要对钻孔成孔质量检查，当设计文件或监理工程师有要求时可使用钢筋笼检孔器检验。
4、清孔⑴清孔原则是采取二次清孔法，即成孔检查合格后立即进行第一次清孔，并清除护筒上的泥皮；钢筋笼下好浇注混凝土前，再次检查沉淀层厚度，若超过规定值，必须进行二次清孔，二次清孔后立即灌注混凝土。
全护筒跟进旋挖施工方案
全护筒跟进旋挖施工方案一、施工前期准备现场勘查：在施工前，需对施工现场进行详细勘查，了解地质条件、地下水位、周边环境等信息，为施工方案提供基础数据。
材料准备：根据施工方案和施工进度计划，提前准备好旋挖钻机、护筒、灌浆材料、施工用水电等必要材料和设备。
技术交底：组织技术人员对施工方案进行详细交底，确保施工人员熟悉施工流程和技术要求。
安全准备：设置施工现场的安全警示标志，确保施工现场安全有序。
二、安装旋挖钻机选址安装：根据现场勘查结果，选择适合安装旋挖钻机的位置，确保钻机稳定、安全。
设备调试：安装完成后，对旋挖钻机进行调试，确保设备性能良好，满足施工要求。
三、挖孔作业定位标定：根据施工图纸，标定桩孔的位置和深度。
旋挖作业：操作旋挖钻机进行挖孔作业，根据地质情况及时调整挖孔速度和方式。
孔底清理：挖孔完成后，清理孔底，确保孔底平整、无杂物。
四、护筒安装与调整护筒选型：根据地质条件和施工要求，选择合适的护筒类型和规格。
护筒安装：在挖好的桩孔内安装护筒，确保护筒垂直、稳定。
护筒调整：安装完成后，对护筒进行调整，确保护筒与桩孔紧密贴合，防止塌孔。
五、桩孔灌浆作业灌浆材料准备：根据设计要求，准备好灌浆材料，确保材料质量合格。
灌浆作业：通过旋挖钻机或专门的灌浆设备，将灌浆材料注入桩孔内，确保灌浆均匀、密实。
灌浆质量检查：灌浆完成后，进行质量检查，确保桩孔灌浆质量满足设计要求。
六、桩身施工与养护钢筋笼制作与安装：根据施工图纸，制作钢筋笼并安装到桩孔内，确保钢筋笼位置准确、固定牢固。
混凝土浇筑：在钢筋笼内浇筑混凝土，确保混凝土浇筑均匀、无空洞。
混凝土养护：混凝土浇筑完成后，进行养护工作，确保混凝土达到设计强度。
七、施工完善与验收施工质量检查：对整个施工过程进行全面检查，确保施工质量符合设计要求。
施工资料整理：整理施工过程中的相关资料，包括施工记录、质量检测报告等。
工程验收：组织相关部门进行工程验收，确保工程质量符合规范要求。
旋挖桩全护筒跟进施工方案
旋挖桩全护筒跟进施工方案1. 简介旋挖桩是一种利用旋转的钻杆将土壤逐渐挖掘而成的桩基。
全护筒旋挖桩是指在桩身周围安装了连续的护筒。
全护筒的使用能够提高桩基的承载力和稳定性，同时保护桩身免受土层掏空和坍塌的影响。
本文将介绍旋挖桩全护筒的跟进施工方案。
2. 施工前准备在进行旋挖桩全护筒施工前，需要进行以下准备工作：•调查设计：了解工程地质情况，确认桩基的类型、尺寸和数量。
•技术交底：与相关施工方进行技术交底，明确施工程序和要求，确保施工顺利进行。
•材料准备：采购合适的护筒和其他施工所需材料，确保质量和数量充足。
3. 施工步骤步骤一：桩基预埋在进行旋挖桩施工前，需要首先在设计要求的位置进行桩基的预埋工作。
预埋桩基的深度应符合设计要求，并确保垂直度和水平度等施工要求。
步骤二：安装旋挖钻机将旋挖钻机安装在桩基预埋位置上，并进行稳固固定。
确保钻机的垂直度和水平度符合施工要求。
步骤三：挖孔使用旋挖钻机进行桩孔的挖掘。
在挖孔过程中，需要根据设计要求和土层情况进行合理调整。
挖孔的直径应略大于护筒的外径，以方便护筒的安装。
步骤四：护筒安装在挖孔完成后，按照设计要求，将护筒逐节逐段地安装到挖孔中，并用挖掘机等辅助设备进行支撑和调整。
确保护筒的垂直度和水平度符合施工要求，同时保证相邻护筒之间的连接紧密。
步骤五：灌浆在完成护筒安装后，进行桩孔的灌浆作业。
灌浆材料应选择符合设计要求的符合性能要求的浆料，并按照设计要求和施工要求进行灌浆操作。
确保灌浆充实，无空隙。
步骤六：桩身施工在完成护筒灌浆后，可以进行桩身的施工。
根据设计要求和施工要求，逐节逐段地进行桩身的挖掘和清理，同时进行桩混凝土的浇筑工作。
确保桩身质量可靠，符合设计要求。
步骤七：完善施工完成桩身施工后，进行施工的完善工作，包括护筒的拆除、桩顶整平和清理、桩基的养护等。
确保施工现场整洁有序。
4. 施工注意事项•严格按照设计要求和施工规范进行施工，确保施工质量和安全。
•在桩孔挖掘和护筒安装过程中，要注意土层的稳定，避免土层坍塌或者虚空情况的产生。
高效旋挖桩全钢护筒护壁施工工法(2)
高效旋挖桩全钢护筒护壁施工工法高效旋挖桩全钢护筒护壁施工工法一、前言高效旋挖桩全钢护筒护壁施工工法是一种在土层中钻孔并同时安装全钢护筒和护壁的施工方法。
它具有施工效率高、质量好、适应范围广等特点。
本文将对该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例进行详细介绍。
二、工法特点1. 施工效率高：高效旋挖桩全钢护筒护壁施工工法结合了旋挖桩和全钢护筒的特点，能够同时完成钻孔和护壁安装，大大提高施工效率。
2. 质量好：全钢护筒具有稳定的形状和较高的承载能力，能够保证桩基的稳定性和承载力，提高工程的质量水平。
3. 适应范围广：高效旋挖桩全钢护筒护壁施工工法适用于各种土层条件，包括软土、淤泥、沙土等，具有较好的通用性和适应性。
4. 施工过程控制简单：施工工艺简单，操作流程清晰，易于控制施工质量和进度。
三、适应范围高效旋挖桩全钢护筒护壁施工工法适用于各种土层条件下的建筑、交通、水利和市政工程中的桩基施工。
特别适合于土层较软、稳定性较差的地区，如河道两岸、河床、湖泊滩涂等土质较差的区域。
四、工艺原理该工法基于以下原理：1）旋挖桩可以通过旋转钻进土层，并将土层取出；2）全钢护筒可以提供额外的支撑和承载能力，增强桩基的稳定性；3）护壁可以减小土层的塌陷和侧向移动，提高桩基的承载能力。
五、施工工艺1. 前期准备：确定施工现场，并配备所需机具设备。
2. 桩基定位：根据设计要求确定桩基位置，并进行测量定位。
3. 钻孔施工：采用旋挖钻进土层，同时进行土层取出和全钢护筒安装。
4. 护壁安装：在钻孔过程中，根据需要安装护壁，提供额外支撑。
5. 钻孔完成：钻孔到设计要求的深度后，停止钻进并进行桩孔清理。
6. 钢筋布置：根据设计要求，在桩孔中布置钢筋筋筒。
7. 混凝土浇筑：将混凝土倒入桩孔，并进行振捣，确保混凝土充实。
8. 后处理：进行养护和必要的检测。
六、劳动组织施工中需组织足够的劳动力，包括钻机操作人员、机械操作人员、观测和测量人员、桩基设计和质量控制人员等。
高效旋挖桩全钢护筒护壁施工工法
高效旋挖桩全钢护筒护壁施工工法高效旋挖桩全钢护筒护壁施工工法一、前言高效旋挖桩全钢护筒护壁施工工法是一种用于土建工程中的地基处理工艺。
它通过采用全钢护筒和护壁的结构形式，提高了桩基施工的效率和质量。
本文将介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析，并附上一个实际工程的案例。
二、工法特点高效旋挖桩全钢护筒护壁施工工法具有以下几个特点：1. 效率高：采用机械化施工方式，施工速度快，提高了施工效率。
2. 护筒护壁结构：采用全钢护筒和护壁结构形式，有效保护桩身，提高了桩基的承载力和稳定性。
3. 质量可控：全钢护筒和护壁具有较高的精度和牢固度，可准确控制桩基的质量。
4. 环保节能：采用全钢材料，减少了对环境的污染，降低了能耗。
三、适应范围高效旋挖桩全钢护筒护壁施工工法适用于以下工程：1. 基础工程：适用于各类建筑物的基础工程，如房屋、大型设备基础等。
2. 桥梁工程：适用于桥梁桩基、墩台桩基等。
3. 港口工程：适用于码头桩基和防波堤等。
四、工艺原理高效旋挖桩全钢护筒护壁施工工法的工艺原理是通过旋挖机将土壤钻孔，并同时将护筒安装到孔内，形成护筒-土壤-桩身的复合结构。
该工法采取下述技术措施，以确保施工质量：1. 合理选择护筒和护壁尺寸：根据设计要求和地质条件，确定合适的护筒和护壁尺寸。
2. 使用合适的旋挖机：选择合适的旋挖机型号和规格，以满足施工需求。
3. 控制钻孔速度和压力：在钻孔过程中，控制钻杆压力和旋转速度，以避免地层塌方或损坏护筒。
4. 安装护筒和护壁：确保护筒和护壁的垂直度和位置准确，避免偏斜或倾斜。
五、施工工艺高效旋挖桩全钢护筒护壁施工工艺包括以下几个施工阶段：1. 地质勘察与设计：对工程现场进行地质勘察，根据勘察结果进行设计。
2. 准备施工材料与设备：准备所需的护筒、护壁材料和旋挖机等施工设备。
3. 钻孔：使用旋挖机进行钻孔，同时安装护筒和护壁。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
旋挖钻全护筒工艺流程
引言：
旋挖钻全护筒工艺是一种常用的地基处理技术，广泛应用于各类建筑工程中。
本文将详细介绍旋挖钻全护筒工艺的流程，包括施工前准备、钻孔、护筒安装和后续处理等环节，旨在帮助读者了解和掌握该工艺的实施步骤。
一、施工前准备
1.确定工程需求：根据工程设计要求，确定需要使用旋挖钻全护筒工艺的地点和范围，明确施工目标。
2.勘察地质条件：进行地质勘察，了解地下土层的性质、厚度和承载能力等信息，为后续工作提供依据。
3.准备设备和材料：根据工程规模和要求，准备好旋挖钻机、护筒、水泥浆等施工所需设备和材料。
二、钻孔
1.确定钻孔位置：根据设计要求和勘察结果，在施工现场标定钻孔位置，并确保其与设计图纸一致。
2.安装导向桩：在钻孔位置打入导向桩，用于引导旋挖钻机准确进行钻孔。
3.进行钻孔作业：将旋挖钻机移至钻孔位置，按照设计要求进行钻孔作业。
过程中需注意控制钻孔的直径和深度，以满足工程需求。
4.清理钻孔底部：完成钻孔后，使用空心钻杆或水泥浆冲洗钻孔底部，清除杂物和碎屑，确保护筒安装的牢固性。
三、护筒安装
1.选择合适的护筒：根据地质条件和工程要求，选择适合的护筒类型和规格。
护筒应具备足够的强度和稳定性，能够有效支护土层。
2.护筒下沉：将护筒逐节下沉至钻孔底部，确保护筒与周围土壤紧密贴合。
过程中，可通过旋挖钻机或其他推力设备进行控制和协助。
3.护筒连接：根据需要，将多节护筒连接起来，形成连续的护筒墙。
连接点应牢固可靠，确保护筒墙的整体稳定性。
4.护筒固定：利用水泥浆或其他固结材料，对护筒进行灌浆固结，增加护筒墙的强度和稳定性。
四、后续处理
1.护筒墙加固：根据需要，可进行护筒墙的加固处理。
常见的方法包括灌注混凝土、加固钢筋等，以提高护筒墙的承载能力和稳定性。
2.封顶与修整：完成护筒墙的施工后，进行封顶处理，确保护筒墙的顶部与地面平齐。
同时，对护筒墙进行修整和清理，使其表面平整光滑。
3.验收和监测：对施工完成的护筒墙进行验收，检查其质量和稳定性。
在使用过程中，还需进行定期监测，确保护筒墙的安全可靠。
结语：
旋挖钻全护筒工艺是一种可靠有效的地基处理技术，适用于各类建筑工程中。
通过施工前准备、钻孔、护筒安装和后续处理等步骤，可以实现地下土层的稳定支护和强化加固，确保工程的安全和稳定。
在实际施工中，需严格按照工艺流程操作，并进行质量监测和验收，以确保施工质量和效果。
