西安爱德华三坐标操作规范

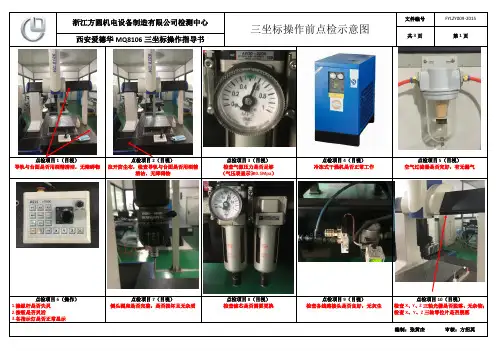

西安爱德华MQ8106三坐标操作指导书点检项目1（目视）导轨与台面是否用酒精清洁，无障碍物点检项目2（目视）拉开防尘布，检查导轨与台面是否用酒精清洁，无障碍物点检项目3（目视）检查气源压力是否足够（气压表显示≥0.5Mpa）点检项目4（目视）冷冻式干燥机是否正常工作点检项目5（目视）空气过滤器是否完好，有无漏气点检项目6（操作）1.操纵杆是否失灵2.按钮是否灵活3.各指示灯是否正常显示点检项目7（目视）侧头测座是否完整，是否损坏且无杂质点检项目8（目视）检查滤芯是否需要更换点检项目9（目视）检查各线路接头是否良好，无灰尘点检项目10（目视）检查X、Y、Z三轴光栅是否脱落、无杂物；检查X、Y、Z三轴零位片是否脱落编制：张黄杰审核：方招英西安爱德华MQ8106三坐标操作指导书一、开机前的准备1.三坐标测量机对环境要求比较严格，应按合同要求严格控制温度及湿度；2.三坐标测量机使用气浮轴承，理论上是永不磨损结构，但是如果气源不干净，有油，水或杂质，就会造成气浮轴承阻塞，严重时会造成气浮轴承和气浮导轨划伤，后果严重。
所以每天要检查机床气源，放水放油。
定期清洗过滤器及油水分离器。
还应注意机床气源前级空气来源，（空气压缩机或集中供气的储气罐）也要定期检查；3.三坐标测量机的导轨加工精度很高，与空气轴承的间隙很小，如果导轨上面有灰尘或其他杂质，就容易造成气浮轴承和导轨划伤。
所以每次开机前应清洁机器的导轨，花岗岩导轨用无水乙醇擦拭。
4.切记在保养过程中不能给任何导轨上任何性质的油脂；5.在长时间没有使用三坐标时，在开机前应做好准备工作：控制室内的温度和湿度（24小时以上），在南方湿润的环境中还应定期把电控柜打开，使电路板也得到充分的干燥，避免电控系统由于受潮后突然加电后损坏。
然后检查气源、电源是否正常；6.开机前检查电源，一定要配置UPS稳压电源，定期检查接地，接地电阻小于4欧姆。
7.经常检查光栅尺表面是否有水滴（尤其是开关空调后），如果有水，一定要用干棉花擦拭干净。
三坐标操作规程
