第3代半导体材料在光电器件方面的发展和应用作者：王军喜刘喆魏同波，等来源：《新材料产业》 2014年第3期文/ 王军喜刘喆魏同波王国宏中国科学院半导体研究所一、第3代半导体材料概述第3代半导体材料是继第1代半导体材料和第2代半导体材料之后，近20年刚刚发展起来的新型宽禁带半导体材料。
第3代半导体材料以氮化镓(GaN)、碳化硅(SiC)、氧化锌(ZnO)和氮化铝（AlN）等宽禁带化合物半导体为代表，其具有高击穿电场、高热导率、高电子饱和速率及高抗辐射能力等特点，因而更适合于制作高温、高频、抗辐射及大功率器件，在光电子领域和微电子领域相比前2代半导体更具优势。
第1代半导体材料以硅(Si)和锗(Ge)等元素半导体为代表，其典型应用是集成电路，主要应用于低压、低频、低功率晶体管和探测器中，在未来一段时间，硅半导体材料的主导地位仍不会动摇。
但是硅材料的物理性质限制了其在光电子和高频功率器件上的应用，如其间接带隙的特点决定了它不能获得高的电光转换效率。
且其带隙宽度较窄（1.12eV），饱和电子迁移率较低（1450cm2/V·s）,不耐高温、高频和高辐射。
第2代半导体材料以砷化镓（GaAs）和磷化铟（InP）为代表。
砷化镓材料的电子迁移率是硅的6倍，具有直接带隙，故其器件相对硅器件具有高频、高速的光电性能，认为是新一代的通信用材料。
同时，其在军事电子系统中的应用日益广泛且不可替代。
然而，其禁带宽度范围只涵盖了1.35eV（InP）～2.45eV（AlP），只能覆盖波长506～918nm的红色光和更长波长的光，而无法满足中短波长光电器件的需要。
由于第2代半导体材料的禁带宽度不够大，击穿强度较低，极大地限制了其在高温、高频率、高功率器件中的应用。
另外由于GaAs材料的毒性，第2代半导体的应用可能引起环境污染问题，对人类健康产生潜在的威胁。
第3代半导体材料以氮化镓(GaN)、碳化硅(SiC)、氧化锌(ZnO)和氮化铝（AlN）等宽禁带化合物半导体材料为代表。
碳化硅材料特性及其应用浅析
碳化硅材料特性及其应用浅析作者：王增泽来源：《新材料产业》2018年第01期一、碳化硅单晶特性以碳化硅（SiC）、氮化镓（GaN）为代表的宽禁带半导体材料，被称为第3代半导体材料。
与第1代、第2代半导体材料相比较，SiC具有高热导率、高击穿场强、高饱和电子漂移速率和高键合能等优点[1]。
SiC是目前发展最为成熟的宽禁带半导体材料之一，SiC在工作温度、抗辐射、耐击穿电压等性能方面具有明显的优势，其良好的性能可以满足现代电子技术的新要求，因此SiC被认为是半导体材料中最具有前途的材料之一[2]。
SiC由于与GaN的晶格常数及热膨胀系数相近（见表1），因此成为制造高端异质外延器件，如高电子迁移率晶体管（HEMT）、激光二极管（LDs）、发光二极管（LEDs）的理想衬底材料。
由于SiC材料拥有这些优异特性，许多国家相继投入了大量的资金对SiC进行了广泛深入的研究。
美国在20世纪末制订的“国防与科学计划”中就提出了关于宽禁带半导体的发展目标。
到2014年，美国联邦和地方政府提出全力支持以SiC半导体为代表的第3代宽禁带半导体，将拨款1.4亿美元用于提升美国在该新兴产业方面的国际竞争力。
近几年日本也有许多的动作，成立了新能源及工业技术发展组织，该组织发布了一系列基于SiC材料与器件的国家计划，主要发展高能量、高速度、高功率的开关器件。
我国在“十一五”重大专项“核高基”中也提出与国际同步开展宽禁带半导体功率器件研究，其中SiC单晶生长技术突破是最关键的。
SiC晶体的基本结构单元是Si-C四面体，如图1所示，原子间通过四面体SP3杂化结合在一起，并且有一定的极化。
目前，已发现的SiC晶型共有200多种，常见的晶型主要有3C、4H、6H及15R-SiC。
其中3C-SiC是立方结构，Si-C双原子层沿着[111]方向按照ABCABC……密堆方式排列；6H和4H-SiC均为六方结构，沿着[0001]方向堆垛，在[1120]投影方向，6H的排列次序为ABCACB……；4H的排列次序为ABCB……。
第三代半导体芯片的原料
第三代半导体芯片主要是指基于宽禁带半导体材料的芯片，这些材料具有较高的击穿电压、热稳定性和电子迁移率。
与传统的硅基半导体相比，第三代半导体在高温、高电压和高功率应用中表现出更好的性能。
第三代半导体芯片的主要原料包括：
1. 碳化硅（SiC）：碳化硅是一种典型的宽禁带半导体材料，具有高击穿电压、高热导率和低电子迁移率的特点。
碳化硅芯片适用于高功率和高温的应用，如电动汽车、可再生能源和工业自动化。
2. 氮化镓（GaN）：氮化镓同样是一种宽禁带半导体材料，具有更高的电子迁移率和更低的电阻率。
氮化镓芯片适用于高效率的电力电子转换和高速通信系统。
3. 氧化镓（Ga2O3）：氧化镓是另一种宽禁带半导体材料，其熔点较高，适用于高功率和高温环境下的应用。
4. 金刚石：虽然金刚石不是宽禁带半导体，但它是一种优秀的导热材料，可以用于散热applications。
这些材料在生产第三代半导体芯片时需要经过严格的加工和处理，包括晶体生长、切割、抛光、蚀刻、掺杂和封装等步骤。
第三代半导体芯片的研究和开发正在不断进展，有望在未来的电子和光电应用中发挥重要作用。
第三代半导体材料
第三代半导体材料
第三代半导体材料是指具有较高电子运动性能和导电性的新型材料，通常用于
替代传统的硅材料在电子器件中的应用。
这些材料在电子器件中具有更高的能带宽度和电子迁移率，因此可以实现更高的频率和功耗效率。
第三代半导体材料主要包括氮化镓（GaN）、碳化硅（SiC）和氮化铟（InN）等。
氮化镓（GaN）
氮化镓是一种优良的半导体材料，具有较宽的能隙和高电子迁移率。
它在高功
率电子器件中广泛应用，如射频功率放大器、微波器件和光电子器件等。
氮化镓材料的高电子迁移率和高饱和漂移速度使其成为发展高频率高功率电子器件的理想选择。
碳化硅（SiC）
碳化硅是一种具有优良热导性和耐高温特性的半导体材料。
它被广泛应用于功
率电子器件和光电子器件中，如功率开关、脉冲功率放大器和光伏逆变器等。
碳化硅材料的高击穿电场强度和低导通电阻使其在高功率应用中具有较好的性能表现。
氮化铟（InN）
氮化铟是一种新型的半导体材料，具有较大的载流子迁移率和较高的载流子浓度。
它在光电子器件领域有着广泛的应用，如激光器、光探测器和光伏电池等。
氮化铟材料的优良光电性能使其成为实现高效能源转换和光通信的重要材料之一。
第三代半导体材料的出现为电子器件的性能提升和功能拓展提供了新的可能性，将推动电子科技领域的持续发展和创新。
随着对半导体材料性能要求的不断提高，第三代半导体材料必将在未来的电子设备中发挥越来越重要的作用。
第三代半导体SIC MOSFET 碳化硅MOS管产品应用介绍,国产替换：罗姆 ROHM-科锐 CERR
32A
16A
200～450V
20A
10A
6.6kw
85～265V
3.3kw
95%
300X210X78mm
116X180X295mm
水冷 6.5kg -40℃～+80℃ 5%～95% CAN
15kW特种移动充电机
工作电压 额定输入电流
功率因素 THD
输出电压范围 输出功率 稳定精度 最高效率
本体尺寸（宽X深X高） 工作温度 湿度 冷却方式 通讯方式 保护功能
TO268-7L ASC100N650MB ASC50N650MB ASC30N650MB ASC15N650MB ASC60N900MB ASC30N900MB ASC20N900MB ASC60N1200MB ASC30N1200MB
Bare Chip ASC100N650MB ASC50N650MB ASC30N650MB ASC15N650MB ASC60N900MB ASC30N900MB ASC20N900MB ASC60N1200MB ASC30N1200MB
主要应用：高频/高压/高功率电源 产品特性：
● 新能源车充电：EV Charging
● 塑封品结温175°C ，最高芯片结温高达300°C
● 高压逆变应用： DC/DC Converters ● 优良品质因子FOM，适合高频应用
● 功率因素校正电源：PFC
● 高电压应用下具有低导通损耗
● 电机驱动：Motor Drives
● 导通特性正温度特性，易并联驱动
SiC MOSFET产品系列：
Vds 650V
900V 1200V
Rdson 20mohm 50mohm 100mohm 200mohm 30mohm 60mohm 100mohm 40mohm 80mohm

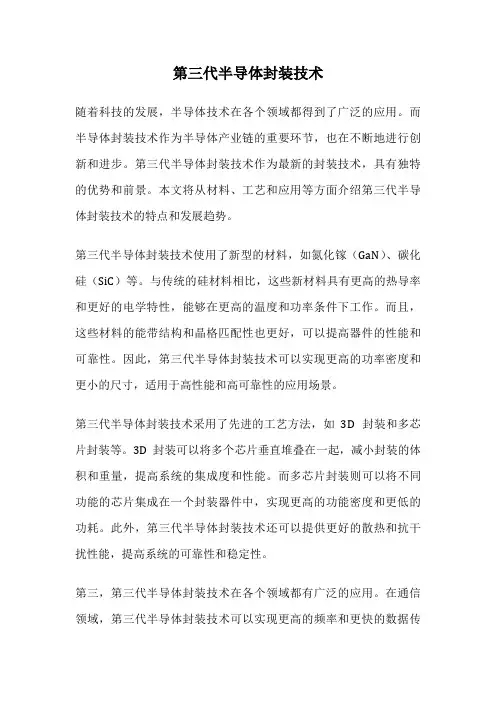

第三代半导体封装技术
第三代半导体封装技术随着科技的发展，半导体技术在各个领域都得到了广泛的应用。
而半导体封装技术作为半导体产业链的重要环节，也在不断地进行创新和进步。
第三代半导体封装技术作为最新的封装技术，具有独特的优势和前景。
本文将从材料、工艺和应用等方面介绍第三代半导体封装技术的特点和发展趋势。
第三代半导体封装技术使用了新型的材料，如氮化镓（GaN）、碳化硅（SiC）等。
与传统的硅材料相比，这些新材料具有更高的热导率和更好的电学特性，能够在更高的温度和功率条件下工作。
而且，这些材料的能带结构和晶格匹配性也更好，可以提高器件的性能和可靠性。
因此，第三代半导体封装技术可以实现更高的功率密度和更小的尺寸，适用于高性能和高可靠性的应用场景。
第三代半导体封装技术采用了先进的工艺方法，如3D封装和多芯片封装等。
3D封装可以将多个芯片垂直堆叠在一起，减小封装的体积和重量，提高系统的集成度和性能。
而多芯片封装则可以将不同功能的芯片集成在一个封装器件中，实现更高的功能密度和更低的功耗。
此外，第三代半导体封装技术还可以提供更好的散热和抗干扰性能，提高系统的可靠性和稳定性。
第三，第三代半导体封装技术在各个领域都有广泛的应用。
在通信领域，第三代半导体封装技术可以实现更高的频率和更快的数据传输速度，支持5G通信和高速光纤通信等应用。
在汽车电子领域，第三代半导体封装技术可以实现更高的功率密度和更好的抗振动性能，适用于电动汽车和自动驾驶等应用。
在工业控制和医疗设备领域，第三代半导体封装技术可以实现更高的可靠性和更小的尺寸，满足高要求的工作环境和医疗设备的需求。
第三代半导体封装技术具有独特的材料、工艺和应用优势，将在未来的半导体封装领域发挥重要作用。
随着半导体技术的不断进步和创新，第三代半导体封装技术将会得到更广泛的应用和推广。
我们期待着第三代半导体封装技术在各个领域的突破和发展，为人类社会的进步和发展做出更大的贡献。
第三代功率半导体器件
第三代功率半导体器件是指采用宽禁带半导体材料制成的高性能电力电子器件，其工作频率高、耐高温、损耗低、开关速度快，具有显著优于传统硅基半导体的优势。
这类半导体材料主要包括碳化硅（Silicon Carbide, SiC）和氮化镓（Gallium Nitride, GaN）。
- 碳化硅（SiC）：拥有3.2 eV以上的禁带宽度，远高于硅的1.1 eV，因此在高温下性能更稳定，能够承受更高的电压和更大的电流密度，并且导通电阻小，开关损耗低，适合用于高压大功率设备，如电动汽车充电系统、光伏逆变器、工业驱动器等。
- 氮化镓（GaN）：禁带宽度为3.4 eV左右，与SiC相似，也属于宽带隙半导体。
GaN器件尤其在高频应用领域表现突出，可实现更高的工作频率和更快的开关速度，适用于电源转换器、射频通信、数据中心电源以及无线充电等领域。
第三代半导体器件的应用极大地提升了电力电子系统的效率和功率密度，对于节能减排和绿色能源的发展起到关键推动作用。
同时，它们还在军事、航空航天等领域有着广阔的应用前景。
第三代半导体材料 集成电路
第三代半导体材料集成电路随着科技的不断进步和应用领域的扩大，半导体材料作为电子工业的基础，被广泛应用于集成电路等领域。
而在半导体材料领域，第三代半导体材料的发展已成为研究的热点之一。
本文将重点介绍第三代半导体材料及其在集成电路领域的应用。
一、第三代半导体材料第三代半导体材料是相对于传统半导体材料而言，替代传统半导体材料的一种新型半导体材料。
第三代半导体材料的出现，一方面是为了解决传统半导体材料在功率、速度等方面的限制，另一方面也为了更好地满足电子器件对绿色环保的要求。
1、化合物半导体材料化合物半导体材料主要包括氮化镓(GaN)、碳化硅(SiC)等。
其中，氮化镓主要应用于高电源和高频率，碳化硅主要应用于高温和高功率领域。
在集成电路方面，化合物半导体材料的高硬度和高反应性，使得在芯片电路的制作中具有更好的耐久性和加工性能。
2、有机半导体材料有机半导体材料主要是指具有半导体性质的有机材料。
常见的有机半导体材料包括聚合物、小分子材料等。
相对于传统半导体材料而言，有机半导体材料具有更低的成本、更高的可塑性和宽广的应用领域。
有机半导体材料主要应用于平面显示器、生物传感器等领域。
3、无机非晶材料无机非晶材料主要是指没有晶体结构的半导体材料。
这类材料除具有传统半导体的性质外，还具有更好的冲击耐性和耐化学腐蚀性能。
同时，无机非晶材料具有较高的光学散射能力，是太阳能电池和LED灯等高性能光电器件的理想材料选择。
二、第三代半导体材料在集成电路领域的应用随着集成电路领域的不断发展，第三代半导体材料也被广泛应用于芯片电路的制作中，以满足电子器件对功率、速度、耐久性等不同方面的需求。
1、高耐受性芯片电路第三代半导体材料在制作高耐受性芯片电路方面有着优异的性能表现。
在高温、高性能条件下，采用化合物半导体材料制造的芯片电路具有更好的耐受性和更强的电学特性，可以用于制作高速电子器件和高功率电子器件等。
2、绿色环保芯片电路传统半导体材料的加工过程会产生大量的污染物和废弃物，对环境造成很大的压力。
