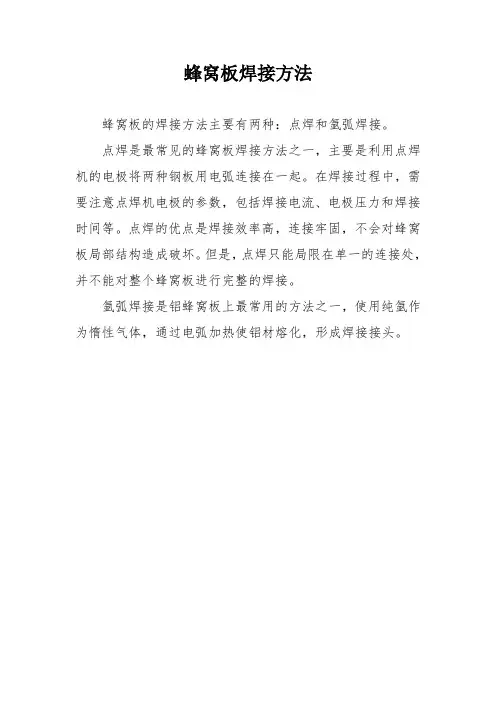

蜂窝板的焊接方法主要有两种：点焊和氩弧焊接。
点焊是最常见的蜂窝板焊接方法之一，主要是利用点焊机的电极将两种钢板用电弧连接在一起。
在焊接过程中，需要注意点焊机电极的参数，包括焊接电流、电极压力和焊接时间等。
点焊的优点是焊接效率高，连接牢固，不会对蜂窝板局部结构造成破坏。
但是，点焊只能局限在单一的连接处，并不能对整个蜂窝板进行完整的焊接。
氩弧焊接是铝蜂窝板上最常用的方法之一，使用纯氩作为惰性气体，通过电弧加热使铝材熔化，形成焊接接头。
简介蜂窝铝板
·17·
简介蜂窝铝板*
彭明军，孙 勇，李东田
（云南昆明理工大学省材料制备与加工重点实验室，昆明 650093）
摘要 蜂窝铝板具有质轻、比强度高、抗振、隔热、隔音和无污染等优点，是一种具有良好发展前景的复合结构材 料，介绍了蜂窝铝板的性能特点及其应用历史。
关键词 铝蜂窝 复合板 发展 环保
材料导报网刊
2006 年 3 月第 1 期
力学角度分析，它与工字梁很相似，面材相当于工字梁的翼 缘，几乎承受了全部的侧向正应力；芯材相当于工字梁的腹 板，几乎承受了所有的剪切应力[4]。这种结构不仅提高了整 体刚度，而且提高了稳定性，改善了面板及整体的力学性能。 另外，由于蜂窝板的高度比面板高出几倍，剖面的惯性矩随 之呈 4 次方增大，结构稳定性好、不易变形，具有突出的抗 压能力和抗弯能力[5,6]。表 2 为钎焊蜂窝铝板、普通铝板、普 通钢板的刚性比较。
表 1 常用铝蜂窝芯的密度[1]
孔格边长,mm 3
4 5
铝箔厚度,mm 0.03 0.04 0.05 0.03 0.04 0.05 0.03 0.04
密度,kg/m3 44 52 68 33 39 53 27 31
1 蜂窝铝板的特点与力学性能
(2) 强度高、刚性好。蜂窝板承受弯曲载荷时，当上面
经过加工成形的蜂窝铝板外观与普通铝板相同，由于面 板被拉伸的同时，下面板则被压缩，蜂窝芯传递剪切力。从
Key words aluninium honeycomb, sandwich panel, development,environmental protection
0 引言
人类使用芯材已有几个世纪的历史，随着铝合金及大幅 宽铝箔的成功轧制，蜂窝铝板的发展达到了一个新的水平， 铝蜂窝芯的拉伸、压缩、剪切强度等也得到了很大提高。具 有代表性的蜂窝铝板结构如图 1[1]所示，上、下为面板，中 间夹六角形、十字形、长方形、波条形、双曲形或三角形等 孔格的蜂窝状芯材，面板与芯材通过胶粘或钎焊而成。由于 蜂窝铝板具有质轻、比强度较高、抗振、较好的隔热、隔音 效果、耐冲击等优点，在航空航天、交通、建筑等领域得到 广泛应用。特别是在飞机上的应用引起人们广泛的关注,由 蜂窝铝板制造的水平机翼、襟翼、腹鳍以及民机的座舱、货 舱地板、舱门隔板，能有效地减轻飞机结构重量，提高操纵 件的敏感性[2]。
完整版铝蜂窝板资料
一、铝蜂窝板起源科学家发现，蜜蜂所做的六角六面状窝是一个杰作，它以最少的材料消耗，构筑成极为坚固的蜂窝，其结构要比其他任何形状的结构更强有力。
因为这种多墙面的排列和一系列连续的蜂窝形的网状结构，可以分散来自各方的外力，使得蜂窝结构对挤压力的抵抗，比任何圆形或正方形要高得多。
科学家对蜂窝结构的研究，给人们的启迪是，即使非常纤薄的材料，只要把它制成蜂窝形状，就能够承受很大的压力。
正是收到蜂巢的启发，铝蜂窝板蜂窝结构材料才开始面世。
二、铝蜂窝板简介铝蜂窝板是结合航空工业复合蜂窝板技术而开发的金属复合板产品系列。
该产品采用“蜂窝式夹层”结构，即以表面涂覆耐候性极佳的装饰涂层之高强度合金铝板作为面、底板与铝蜂窝芯经高温高压复合制造而成的复合板材。
铝蜂窝板产品系列具有选材精良、工艺先进和构造合理的优势，不仅在大尺度、平整度有出色的表现，而且在形状、表面处理、色彩、安装系统等方面有众多的选择。
此外，面板除采用铝合金外，还可根据客户需求选择其它材质，例如：铜、锌、不锈钢、纯钛、玻璃纤维、防火板等。
三、铝蜂窝板构造采用高强度合金铝板作为面板与底板，中间用航空粘合剂内粘六角铝箔蜂窝芯，经热压复合成型并在铝板表面施加装饰性或防腐蚀性涂层的一种高档三层全铝结构装饰板材。
四、铝蜂窝板特点-板材平整度高-安装方便快捷-板材重量轻、强度高-可实现大块面的板材-蜂窝状芯材有助于空间的保温效果-丰富的颜色和表面处理可供选择-出色的定制化加工能力，满足客户的个性化需求-高质量材质和先进加工工艺，确保产品经久耐用-各种安装系统适用不同方案，且便于安装和日常维护五、铝蜂窝板产品用途（1）建筑幕墙外墙挂板（2）室内装饰工程（3）广告牌（4）船上建筑（5）航空制造业（6）室内隔断及商品展示台（7）商用运输车和货柜车车体（8）公共汽车、火车、地铁及轨道交通车辆（9）对环保要求很严的现代家具行业来说，用铝蜂窝板来做家具的加工材料，是新世纪一种很好的材料选择，其完全无毒的绿色品质，让铝蜂窝板面板可多样化如实木，铝板，,家具商在加工家具时，少了不必要的环保程序；另外．石膏板，天然大理石材，均可做成蜂窝板，材料选择方便。
铝蜂窝板资料
铁Fe:
铜Cu：锰Mn：锌Zn：0..10
铝Al：余量
抗拉强度σb (MPa) ) 140-180
条件屈服强度σ (MPa) )≥115
5005
5005强度和3003相当，熔接性，加工性良好5005铝板与3003合金相似，具有中等强度与良好的抗蚀性。阳极氧化膜比3003合金上的氧化膜更加明亮。5005铝板常用作导体、炊具、仪表板、壳与建筑装饰件，建材内外装材、车辆内装材等方面。
硅Si：
铜Cu：
镁Mg：～
锌Zn：
锰Mn：
铬Cr：
铁Fe：
铝Al：余量
抗拉强度σb (MPa)：100～205伸长率δ10 (％)：1～8
退火温度为：345℃
c、产地及价格（3003铝合金面板、底板）
产地
价格（元/千克）
无锡福量金属材料有限公司
无锡雅豪金属材料有限公司
昆山特洛利金属材料有限公司
21
上海雅蒙金属材料有限公司
2性能
外观胶液为浅黄色液体。
胶液的固体物的质量分数不少于%。
力学性能除非另有说明，铝合金表面均经磷酸阳极化处理。
3使用工艺
表面处理铝箔的表面处理以磷酸阳极氧化为宜。
固化固化条件为温度175～180℃，压力土MPa，时间3h。
四川市邦得利化工有限公司30元/公斤。
八、铝蜂窝板的粘结工艺
铝蜂窝板的制造大体有3种工艺：1、利用室温固化的聚氨酯或环氧胶，采用手糊或喷胶的方式复合；2、利用环氧胶膜，采用热压方式复合；3、利用热塑性胶膜，采用平面连续热复合。下面将一一介绍这三种工艺。
硅+铁Si+Fe：铜Cu：锌Zn：
锰Mn：
铝Al：
抗拉强度σb (MPa)：≥95
焊接铝蜂窝应用推介
水面舰艇的动力舱室的隔板和甲板，要求隔声隔热以及低的重量， 也是铝蜂窝的一个潜在市场。
由于铝蜂窝优异的冲击能量吸收性能，可以用于复合装甲的阻尼 单元，以减轻射弹对装甲车辆的破坏。
青岛泰泓轨道装备有限公司
青岛泰泓轨道装备有限公司
Qingdao Taihong Rail Equipment Co.,Ltd
三、专利技术介绍
我公司研发的焊接铝蜂窝板项目已申报国家发明专利6项，其中1项 已授权；申报国家实用新型专利7项，其中6项已授权。
青岛泰泓轨道装备有限公司
Qingdao Taihong Rail Equipment Co.,Ltd
启发，蜂窝结构材料问世。
•
焊接铝蜂窝板技术国内鲜有报道，在飞机制造工业涉及较广泛，由于制 造成本高，仅限于特殊部件。焊接蜂窝结构在日本上世纪90年代开始发
展，应用于高铁的车体结构，但受成本及制造难度影响，未能得到快速
发展。
•
究其原因，阻碍该项目发展的因素在于制作成本及工艺。我司发明的焊
接铝蜂窝板，解决了上述问题，可以低成本大规模批量化生产。
•
该结构具有耐高温（600℃）可焊接、轻质、高比刚度、隔音、隔热、 阻燃、减震、吸能、电磁屏蔽等优秀性能，同时也具有了更高的强度和 刚度。克服了现有的胶粘式蜂窝板蜂窝芯受胶粘剂性能影响较大的缺点； 其力学性能远高于胶粘材料力学性能，而且使制备工艺及操作手段更简 单，各项性能均得到了显著提升，适合工业化生产。
以上是6项发明专利的证书、审查合格或受理文件。
青岛泰泓轨道装备有限公司
Qingdao Taihong Rail Equipment Co.,Ltd
铝蜂窝板介绍文案
铝蜂窝板介绍文案

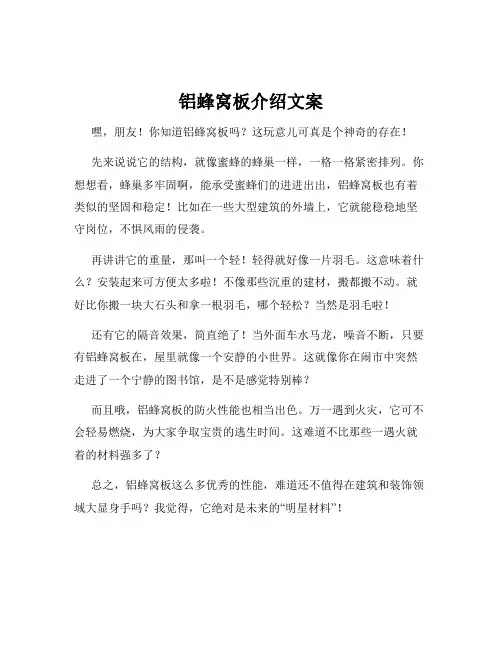

嘿，朋友！你知道铝蜂窝板吗？这玩意儿可真是个神奇的存在！
先来说说它的结构，就像蜜蜂的蜂巢一样，一格一格紧密排列。
你想想看，蜂巢多牢固啊，能承受蜜蜂们的进进出出，铝蜂窝板也有着类似的坚固和稳定！比如在一些大型建筑的外墙上，它就能稳稳地坚守岗位，不惧风雨的侵袭。
再讲讲它的重量，那叫一个轻！轻得就好像一片羽毛。
这意味着什么？安装起来可方便太多啦！不像那些沉重的建材，搬都搬不动。
就好比你搬一块大石头和拿一根羽毛，哪个轻松？当然是羽毛啦！
还有它的隔音效果，简直绝了！当外面车水马龙，噪音不断，只要有铝蜂窝板在，屋里就像一个安静的小世界。
这就像你在闹市中突然走进了一个宁静的图书馆，是不是感觉特别棒？
而且哦，铝蜂窝板的防火性能也相当出色。
万一遇到火灾，它可不会轻易燃烧，为大家争取宝贵的逃生时间。
这难道不比那些一遇火就着的材料强多了？
总之，铝蜂窝板这么多优秀的性能，难道还不值得在建筑和装饰领域大显身手吗？我觉得，它绝对是未来的“明星材料”！。
铝蜂窝夹层的性能及应用
铝蜂窝夹层的性能及应用贺中亮赵会民刘建春李少华吴苗（西安雅西复合材料有限公司，710089，西安，陕西）摘要：本文综述了夹层复合材料用铝蜂窝芯的性能及其应用，与泡沫夹层在力学性能等方面综合对比分析，并展望了铝蜂窝芯的发展及应用前景。
关键词：铝蜂窝；泡沫夹层；性能Properties and applications of aluminum honeycomb sandwichHe Zhongliang, Zhao Huimin , Liu Jianchun, Li Shaohua Wu Miao（Argosy XAC Composite Materials Ltd. Xi’an, Shaanxi, 710089, China）Abstract This paper reviews Properties and applications on aluminum honeycomb sandwich materials, Comparative Analysis on mechanical property with foam sandwich and gives the applied prospect of aluminum honeycomb sandwich.Key words aluminum honeycomb; foam sandwich; Properties引言金属蜂窝是金属骨架和蜂窝孔相间的一种新型功能复合材料，因其内部结构含有许多蜂窝状直通孔而得名。
铝蜂窝芯是由多层铝箔粘合，叠压，然后拉伸展开成规则的蜂窝形状。
由于铝蜂窝芯的特殊构造，其分割成的众多封闭小室限制了由其合成的幕墙板内空气的流动，使热量和声波的传播受到极大的限制，具有良好的隔热、隔音、导电、耐热防腐、吸能减震，保温效果，同时它的抗弯挠、抗压性和比重轻等特性也使其他建筑材料无法比拟的。
作为蜂窝家族中的“贵族”，铝蜂窝有着非常优异的性能，它强度高、耐高温、耐腐蚀，是航空、航天、高速船舶、高速列车等行业的理想材料，在建筑业是大尺寸幕墙和对阻燃要求高的室内豪华装修的首选材料。
钎焊铝蜂窝板在装备制造领域中的应用
- 53 -工 业 技 术技术可明显降低企业的污泥处理成本。
７ 结论该文基于工业化污泥减量处理的问题，就低温干化技术在工业化污泥减量处理中的应用进行分析，最终经过低温干化技术的应用，证实了低温干化技术处理污泥的有效性，结果显示理论上该方案仅从电费上就可以每日节约成本约2 900元，基于此证明低温干化基础在工业污泥减量处理中的应用价值。
综上所述，该文撰写证实低温干化技术是工业污泥减量处理的理想方式，具有重要的现实意义。
参考文献[1]王首都.集约化低温真空干化技术在嘉定某污水处理厂的应用[J].中国给水排水，2019，35（22）：91-95.[2]梁华杰，王杰，孟建国，等.浅析污泥低温干化设备生产运行表现——以某市经济开发区污水处理厂为例[J].智能城市，2019，5（15）：131-132.[3]倪明辉，陈莉佳，卢宇飞.低温真空脱水干化一体化技术装备在大型化工园区污水厂污泥减量项目中的应用[J].广东化工，2019，46（11）：173-174，161.[4]李春江，江顺启，陈莉佳，等.低温真空脱水干化成套技术装备在中小型城镇污水厂污泥脱水干化中的应用[J].净水技术，2019，38（S1）：160-162，203.[5]陈伟楠，刘天顺.低温除湿干化工艺在污水处理厂污泥处置中的可行性研究[J].城市道桥与防洪，2019（4）：118-121，17.０ 引言早在20世纪40年代，国外就在研究粘接铝蜂窝复合材料，并成功在飞机上应用。
中国从20世纪60年代才开始研究和应用。
胶粘铝蜂窝板因其重量轻、强度高、刚性大、稳定性好、隔热隔声，在飞机、列车、船舶和建筑等领域中具有广泛的使用前景。
然而，其强度、使用寿命以及允许的工作环境在很大程度上受胶粘剂的性能所影响[1]。
因此需要以一种新的制造方法来彻底改变其现有缺点，而钎焊法是取代胶粘法最理想的一种工艺方法，通过钎焊方法形成的接头是冶金结合，其力学性能远高于胶粘材料。
