电力线路分类
第六章 电力线路
我国直流超高压输电线路最高的电压等级是500kV。
4.根据用电的性质分为：动力线路和照明线路。
二、电力线路在电力系统中涉及的范围
电力线路是联结发电厂和用户之间的一个中间环节，分布地域广，架空
电力线路和电力电缆线路无处不在。电力线路的电压几乎包含了电力系统中 的所有电压等级。电力线路的安全性和可靠性是电力系统管理的一个重要指 标，涉及电力线路的设计、施工的质量以及运行管理水平。
横担水平排列 0.3 0.3 0.3 0.35 0.35 0.4 0.45 0.7 — — — 低
铁 沿墙装设 1.0 1.0 — — — — — — — — — 街 压 码 电杆装设 1.0 1.0 1.0 — — — — — — — —
（5）低压架空线路与门窗的最小距离（单位：m） 表6—8
2.裸导线的分类
按结构分为：单股线、多股绞线。 绞线分为：铝绞线、铜绞线和钢芯铝绞线。 铝绞线(LJ)多用于10kV及以下线路上， 如工厂的10kV进线和厂区220V/380V架空线。 钢芯铝绞线(LGJ)：在铝绞线中加入钢芯， 就构成了钢芯铝绞线，既保持了铝的较好导 电性能，又提高了铝绞线的机械强度，广泛用于高压架空电力线路中。 220V/380V低压架空线路通常采用绝缘电线或电缆。
二、导线
导线是架空电力线路的主体，担负着输送电能的责任。选择导线
除了考虑其导电性能之外，还要考虑其机械强度和耐腐蚀性。
1.导线的材质及其优缺点
电力线路的材质有铜、铝和钢。
（1）铜：导电性最好，机械强度高，耐腐蚀性能较好。 （2）铝：导电性较好，机械强度低，耐腐蚀性能差。 （3）钢：导电性能较差，机械强度高，耐腐蚀性能差。
电力线路基础知识讲解
5.2.1 导线截面选择原则
1．按经济电流密度选择 输电线路和高压配电线路由于传输距离远、容 量大、运行时间长、年运行费用高，导线截面 积一般按经济电流密度选，以保证年运行费用 最低。
微风振动是导线振动的主要形式，国内普遍安装防 振锤等来达到防振的目的。
如果选用设计正确的防振锤，一般可以使架空导线 的振动应力减少90 %以上。
29
5.1.4 防震锤
防振锤有两个锤头，用一根钢绞线连接。在钢 绞线中部有个线夹，以利于安装在导线上。钢绞 线与锤头组成了弹簧、阻尼、质量系统，振动时 通过钢绞线内摩擦和股间摩擦消耗能量，达到抑 制导线振动之目的。
45
1．按机械强度选择导线截面
架空线的最小允许截面应满足表5-4的规定，以防止架空 线受自然灾害条件影响发生断线。
导线材料种类
铝及铝合金绞线 钢芯铝绞线 铜线
6kV～35kV架空线
居民区
非居民区
35
25
25
16
16
16
1kV以下线路
16 16 φ3.2mm
注：与各种工程交叉施工时，铝及铝合金最小截面为35mm2，其他不小于16mm2。
耐张杆塔
3、转角杆塔 线路所经的路径尽量走直线，在需要改变线路 走向的转弯处设置的杆塔叫转角杆塔。 由于两侧导线的张力不在一条直线上，因而除 承受线路的垂直和水平荷载外，还有角度力。
角度力 线路拉力
线路拉力 转角
4、终端杆塔 终端杆塔用于线路的首端和终端，由于杆塔上只
有一侧有导线，所以承受线路单侧全部的拉力。 5、分歧杆塔
☺铜绞线（TJ）：
电力线路的作用和种类
电力线路的作用和种类电力线路按输电电压分类，可分为低压配电线路、高压配电线路、高压输电线路、超高压输电线路和特高压输电线路。
低压配电线路是指线对地电压在1kV以下的线路；l一10kV输电线路称高压配电线路；35kv线路以前归属高压输电线路，但随我国电力工业发展，35kV 线路工程一般都是城市与农村、或在本城市内的联络工程，已不再是电网之间的联络线路，在很多城市中已经成为城市配电电网的一部分(有较大城市甚至ll0kV 线路也成为城市供配电工程)，所以GBJ233—90架空线路施工验收规范己不将它列入；110kV(包括66kV)到220kV线路称为高压架空线路；一般将330kv和500kV线路称为超高压输电线路；而将750kV以上线路称为特高压输电线路。
输电线路的输电电压决定于输电容量和输电距离。
电压越高，在一定输送容量下，输送距离可越过；在一定的输送距离下，可输送的容量就越大。
但输电电压越高，线路及两端电气设备绝缘强度要求越高，从而使线路和设备的投资增大。
因此应通过技术经济比较，确定输电电压与输电容量、距离的合理关系。
各级输电电压的合理输电容量和距离如表1—1所列。
按线路架设方法可分为架空输电线路和电缆线路。
架空输电是将输电导线用绝缘了和金具架设在杆塔上，使导线对地面和建筑物保持一定距离，架空输电具有投资少、维护检修方便等优点，因而得到广泛应用。
其缺点是易遭受风雪、雷击等自然灾害影响，因而发生事故的机会多。
电缆送电就是利用埋在地下或敷设在电缆沟中的电力电缆来输送电力。
电缆是包有绝缘层和内外护层的导线。
这种送电线路优点是占地少，不受外界干扰，因而比较安全可靠，不影响地面绿化和整洁。
缺点是工程造价高，而且事故检查和处理比较因难。
电缆线路主要用于—些城市配电线路，以及跨江过海的输电线路。
按输送电流的种类分，可分为交流输电和直流输电两种。
发电厂发出的交流电电压不可能很高，必须升压后再输送，而用户用电设备一般都是低压的，所以输电线路必须经过数次降压才能使用，因此目前国内外广泛采用交流输电。
电力系统基础知识-电力线路
钢芯铝绞线三种，如图所示。
图1-7 裸导线的构造
a）单股线 b）多股绞线 c）钢芯铝绞线
1. 多股绞线的性能优于单股线，所以架空 线路一般采用多股钢芯铝绞线。铝线为载 流部分，钢芯承担主要的机械荷载。 2.为减小220kV及以上输电线路的电晕损耗 或线路电抗，多采用分裂导线或扩径导线。
架空导线的型号有： TJ——铜绞线 LJ——铝绞线，用于10kV及以下线路 GJ——钢绞线，用作避雷线 LGJ——钢芯铝绞线，用于35kV及以上线路 档距：同一线路上相邻两根电杆之间的水平距离称为架空 线路的档距（或跨距）。
电力线路的结构
电力线路按结构可分为架空线路和 电缆线路两大类。 架空线路：将导线架设在室外的杆塔上。 经济，便于架设和维护，但可靠性差。 电缆线路：一般埋于地下的电缆沟或管 道中。可靠性高，造价高。
电力线路的结构
1．架空线路 架空线路主要由导 线、避雷线（即架空地
线）、杆塔、绝缘子和 金具等部件组成，如图 所示。
（1）线夹，用来将导线固定在绝缘子上。 （2）接续金具，用于导线或避雷线的接续。
（3）联接金具，用来将绝缘子组装成串并悬挂在杆塔的 横担上。
（4）保护金具，有防震保护金具和绝缘保护金具两种。防 震金具有护线条、防震锤等；绝缘保护金具有悬重锤等。
和瓷横担三种。
横担的长度取决于线路电压等级的高低、档距的大小、安 装方式和使用地点等。
绝缘子和金具：绝缘子用来使导线与杆塔之间保持足够的绝 缘距离；金具是用来连接导线和绝缘子的金属部件的总称。 常用的绝缘子主要有针式、悬式和棒式三种。 针式绝缘子：用于35kV及以下线路上，用在直线杆塔或小
转角杆塔上。 悬式绝缘子：用于35kV以上的高压线路上，通常组装成绝 缘子串使用（35kV为3片串接；60kV为5片串接；110kV为7 片串接）。 棒式绝缘子：棒式绝缘子多兼作瓷横担使用，在110kV及以 下线路应用比较广泛。
电力线路基础知识讲义
16．分裂导线：一相导线由多根（有2根、3根、4根）组成型 式，称为分裂导线。它相当于加粗了导线的“等效直径”，改 善导线附近的电场强度，减少电晕损失，降低了对无线电的干 扰，及提高送电线路的输送能力。 17．导线换位：送电线路的导线排列方式，除正三角形排列外， 三根导线的线间距离是不相等。而导线的电抗取决于线间距离 及导线半径，因此，导线如不进行换位，三相阻抗是不平衡的， 线路愈长，这种不平衡愈严重。因而，会产生不平衡电压和电 流，对发电机的运行及无线电通信产生不良的影响。送电线路 设计规程规定“在中性点直接接地的电力网中，长度超过 100km的送电线路均应换位”。一般在换位塔进行导线换位。 18．导（地）线振动：在线路档距中，当架空线受到垂直于线 路方向的风力作用时，就会在其背风面形成按一定频率上下交 替的稳定涡流，在涡流升力分量的作用下，使架空线在其垂直 面内产生周期性振荡，称为架空线振动。
避雷线 避雷线是防止雷电直击于导线上，并把 雷电流引入。35kV线路一般只在进、出 发电厂或变电站两端架设避雷线， 110kV 及以上线路一般全线架设双避雷 线。避雷线常用镀锌钢绞线，在每基杆 塔上直接用引下线与接地装置相连接， 将雷电流引入大地。此外，为减少对通 信线路干扰，部分地段采用钢芯铝绞线 或铝包钢绞线；近几年，随着光纤通信 网的迅速建设，部分线路的一相避雷线 为复合光缆（OPGW）。
球头挂环Q型 球头挂环QP型 碗头 挂板W
杆塔 杆塔是支承导线和避 雷线的，按照杆塔材 料的不同，分为木杆、 水泥杆、钢杆、铁塔、 钢管塔。杆塔可分为 直线和耐张型两类， 直线型有直线、直线 转角杆塔，耐张型有 转角、终端杆塔。
基础 基础是支承杆塔的，一般受到下压力、 上拔力和倾覆力等作用。其型式的选 择应结合沿线的地质特性、施工条件 和杆塔型式等综合因素确定。一般有 预制、现浇两种型式。

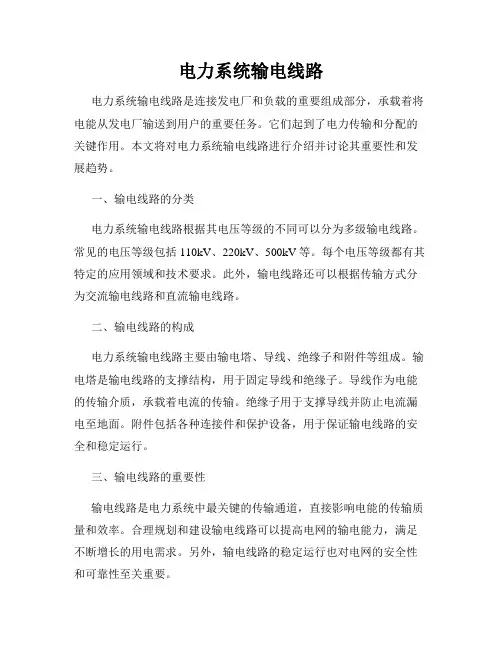

电力系统输电线路
电力系统输电线路电力系统输电线路是连接发电厂和负载的重要组成部分，承载着将电能从发电厂输送到用户的重要任务。
它们起到了电力传输和分配的关键作用。
本文将对电力系统输电线路进行介绍并讨论其重要性和发展趋势。
一、输电线路的分类电力系统输电线路根据其电压等级的不同可以分为多级输电线路。
常见的电压等级包括110kV、220kV、500kV等。
每个电压等级都有其特定的应用领域和技术要求。
此外，输电线路还可以根据传输方式分为交流输电线路和直流输电线路。
二、输电线路的构成电力系统输电线路主要由输电塔、导线、绝缘子和附件等组成。
输电塔是输电线路的支撑结构，用于固定导线和绝缘子。
导线作为电能的传输介质，承载着电流的传输。
绝缘子用于支撑导线并防止电流漏电至地面。
附件包括各种连接件和保护设备，用于保证输电线路的安全和稳定运行。
三、输电线路的重要性输电线路是电力系统中最关键的传输通道，直接影响电能的传输质量和效率。
合理规划和建设输电线路可以提高电网的输电能力，满足不断增长的用电需求。
另外，输电线路的稳定运行也对电网的安全性和可靠性至关重要。
四、输电线路的发展趋势随着能源需求的增长和科技的进步，电力系统输电线路也在不断发展和创新。
未来的发展趋势主要包括以下几个方面：1. 高电压输电线路的应用：随着电网规模的扩大，高电压输电线路将成为未来的发展趋势。
高电压输电线路具有输电损耗小、电能损耗低等优点，能够有效提高电能传输效率。
2. 新材料的应用：新材料的应用可以提高输电线路的耐候性和抗腐蚀性能，延长线路的使用寿命。
同时，新材料的使用还可以减轻输电线路的重量，降低对输电塔基础的要求，提高线路的安装效率。
3. 智能化技术的应用：随着智能化技术的飞速发展，电力系统输电线路也将向智能化方向发展。
智能化技术可以实现对线路运行状态的实时监测和故障预警，提高线路的安全性和可靠性。
4. 可再生能源与输电线路的结合：随着可再生能源的快速发展，输电线路也需要与之结合来实现清洁能源的有效输送。
资料1输电线路概述
输电线路概述7月26日一、输电线路的任务：输电线路的任务就是输送电能，并联接各发电厂、变电所并使之并列运行，实现电力系统联网。
高压输电线路是电力工业的大动脉，是电力系统的重要组成部分。
二、输配电线路分类：输送电能的线路统称为电力线路。
电力线路有输（送）电线路和配电线路之分。
由发电厂向电力负荷中心输送电能的线路及电力系统之间的联络线路称为输（送）电线路，由电力负荷中心向各个电力用户送电的线路称为配电线路。
电力线路按电压等级分为低压、高压、超高压和特高压线路。
电压等级在1KV以下线路是低压线路，1KV及以上是高压线路，330KV 及以上线路为超高压线路，600、750（﹢﹣800）KV以上的是特高压线路。
目前我国配电线路电压等级有10、35、110KV；输电线路的电压等级有35、110、220、330、500、750、1000KV（其中60KV和154KV在新建线路时不在使用）采用超高压输电，可有效地减少电损耗，降低线路单位造价，少占耕地，使线路走廊得到充分利用。
目前国外输电线路已达到1150KV。
宁夏电网目前有输配电线路电压等级为10、35、110、220、330、750、KV其中330、750KV与甘肃联网，直流660KV由银川东向青岛送电，800KV线路正在建设。
宁夏将成为我国主要能源基地，是西电东送的主要组成部分。
三、输电线路的组成部分架空输电线路主要有导线、地线、绝缘子（串）、线路金具、杆塔和拉线、基础及接地装置等部分组成。
1、导线；导线用于传导电流、输送电能、通过绝缘子串悬挂在杆塔上，导线常年在大气中运行，长期受风、冰雪和温度变化影响，承受拉力变化的作用。
同时受到空气中污染物的侵蚀。
因此，导线应具备有良好的导电性能外、还必须有足够的机械强度和及腐蚀性能，并要质轻价廉。
2、地线；地线又称架空地线、悬挂在导线之上，主要作用是防止雷电直击导线，同时在雷击杆塔时起到分流用，对导线起耦合屏蔽作用。
供电线路
2.电杆、横担 电杆有水泥杆、钢杆和铁塔架等。 横担有铁横担、瓷横担。 电杆与横担组装在一起，其作用是支持绝缘子架设导 线，保证导线对地及导线与导线之间有足够的距离。 一条架空线路要由许多电杆来支撑，这些电杆因其在 线路上所处的位置和所起的作用不同有直线杆、终端杆、 耐张杆、转角杆、分支杆和跨越杆等
为线路转角处使用的杆塔，有直线转角和耐张转角两 种，正常情况下除承受导线等垂直荷重和内角平分线方 向风力水平荷重外，还要承受内角平分线方向导线全部 拉力的合力。 山东农业大学电气工程系
4）终端杆
为线路终端处的杆塔，除承受导线的垂直荷重和水平 风力外，还要承受顺线路方向全部导线的拉力。 5）分支（歧）杆 为线路分支处的杆塔，正常情况下除承受直线杆塔所 承受的荷重外，还要承受分支导线等的垂直荷重、水平风 力荷重和侧分支线方向导线的全部拉力。 6）跨越杆 跨越铁路、通航河道、公路、建筑物和电力线、通讯 线等处所使用的杆塔。
山东农业大学电气工程系
山东农业大学电气工程系
山东农业大学电气工程系
预制分支电缆
分支电缆是适用于现代高层建筑和现代化工厂的一种 新型垂直主电缆，其主要优点有：经济、缩短施工周 期、高质量等。 分支电缆载流量只能做到1000A左右，引出的容量一 旦确定后就难以更改，灵活性不如母线槽。此外，各 支点的尺寸一定要比较准确。但总体来看，分支电缆 仍是一种省钱(工程造价约为母线槽的50％一70％)、 省力、安全可靠的供电干线形式，有生命力。分支电 缆已在世界上多数目家和地区的建筑行业中被广泛采 用。
2、绝缘电线
特点：不仅有有导线
部分，而且还有绝缘 层。
分类：按形状结构分
类有单线绞合线，特 殊线等几种，其中单 线主要作为各种电线 电缆的线芯，绞合线 主要用于电器设备的 连接。
