特种设备(观光车)型式试验要求WJ
起重机械型式试验规程
起重机械型式试验规程(试行)第一条为加强起重机械安全监察工作，规范起重机械型式试验，提高试验工作质量，根据《特种设备安全监察条例》（国务院令第373号）和《特种设备质量监督与安全监察规定》（原国家质量技术监督局令第13号），制定本规程。
第二条本规程适用于《特种设备安全监察条例》调整范围内的起重机械及其安全保护装置的型式试验，具体见《起重机械型式试验目录》（附件1）。
第三条国家质量监督检验检疫总局（以下简称国家质检总局）负责组织起重机械型式试验工作；地方各级质量技术监督部门负责监督检查。
第四条起重机械产品和安全保护装置凡属下列情况之一者，应进行型式试验：（一）首台投入生产的；（二）产品停产1年后重新投产或转厂生产的；（三）主要结构、材料、关键工艺、重要机构、安全保护装置有较大改变，影响产品安全性能的；（四）国家质检总局根据有关法律、法规和安全技术规范提出型式试验要求的。
第五条型式试验以产品型号规格为基本单位进行，型式试验试验原则如下：（一）不同型号的系列产品分别进行型式试验；（二）同一型号的系列产品按照规格（主要参数系列值）从高向低覆盖；（三）超大型起重机械（即额定起重量大于320吨），逐台进行型式试验。
第六条型式试验程序如下：（一）额定起重量小于320吨（含320吨）的起重机械，型式试验程序为：申请、受理、型式试验、审定特种设备制造许可明细表；（二）额定起重量大于320吨的起重机械和安全保护装置，型式试验程序为：申请、受理、型式试验、备案、公告。
第七条制造起重机械和安全保护装置的单位，应向国家质检总局特种设备安全监察机构提出型式试验申请。
申请时按如下2种情况进行:（一）额定起重量小于320吨（含320吨）的起重机械，型式试验同制造许可一并申请，随同制造许可申请报相应许可受理机构。
（二）额定起重量大于320吨的起重机械和安全保护装置，型式试验应单独提出申请，报国家质检总局特种设备安全监察机构。
申请时需提交如下材料：1.申请单位的法人营业执照的复印件2.《特种设备制造许可申请书》3.申请单位的质量手册（三）企业集团所属制造单位应按照下列要求申请型式试验：1.对于能依法独立承担法律责任的集团公司的子公司或生产厂，应分别单独申请型式试验；2.对于不能依法独立承担法律责任的集团公司中的分公司或生产厂，应该由集团公司申请型式试验。
特种设备(观光车)型式试验要求WJ
型式试验要求1.在准备好样车，充满电，轮胎气压，操纵装置等各项指标满足样车制造要求等）。
2.做个侧倾试验台，强度要够（多加几个支撑骨架），用升降机或者叉车进行左、右单项侧倾试验（焊接或者安装个起吊装置），在实验平台上做个防止样车侧滑装置比如在平台的轮胎位置焊接一个40或者50mm高的方管且方管两端打磨不要出现毛刺以免割破轮胎，目的防止样车侧滑。
侧倾平台有支撑骨架一般较高，要做一个方便车辆上下平台方便的装置，用起重吊带或者牢固的钢丝绳进行操作。
为了安全，一般采用两辆叉车，一辆用于起升，一辆用于前叉保护，同时做4个直角三角形木楔，放置在四个轮胎处，做实验时密切注意轮胎花纹舒展和木楔的移位情况，谨防倾翻。
测量用角度仪或者数学计算的方式表示，10%代表含义为100米水平路面10米的高度差，即1/10，核算角度为tana为1/10。
3.试验坡道，看看本厂有无试验条件，15﹪斜坡，斜坡长度要求20米左右类似于驾校坡道起步那种，有的话就用本厂的实验场地，若无，去附近坡道或者驾校试验场地（与驾校签合同规定，使用坡道的内容），同时准备好配重（每人按照85kg配重，14座就准备14*85kg配重），配重要求——最好是固定重量的比如电池，最好不用人作为配重。
4.样车的称重小票（称重）同时需要地磅的检定证书。
5.电动机铭牌（发动机铭牌）、蓄电池（电车上使用）型号照片、控制器（电车上使用）照片型号前挡风玻璃企业信息以及轮胎企业信息以及轮胎上型号和载重量等。
6.若是内燃观光车，还应注意要去当地检测部门要一份合格燃油车的排放试验（当地汽车检测中心），这个关注点在于怠速和高怠速状态下一氧化碳和碳氢化合物值是否在限值范围内，7.需要电工一名配合型式试验（涉及到电机接线-电机运行电流和电气方面的要求），电机接线（先确认电机直流还是交流，再根据他励与串励不同选择接线方式，他励2粗2细，接黑粗和电机，串励4根同粗细，任接一根和电机）——电动机运行电流，在规定的坡度要求下爬坡和坡起能否做到，且测量的电流不能超过规定的5分钟电流（根据工作制区别，2.3—2.5倍额定电流为5分钟电流），熟悉车辆的驾驶员2名，告知车速控制在30km/H内。
非公路用旅游观光车型式试验细则
TSG特种设备安全技术规范 TSG ××-×××非公路用旅游观光车型式试验细则Type Test Rule for Garden Patrol Minibus中华人民共和国国家质量监督检验检疫总局颁布××年×月×日特种设备安全技术规范 TSG ×××-××前言本细则明确了非道路用旅游观光车型式试验工作的目的和适用范围，规定了型式试验的试验条件、仪器设备、试验项目、内容与要求和试验方法，提出了型式试验结果的判定原则，以指导和规范非道路用旅游观光车型式试验工作。
特种设备安全技术规范 TSG ×××-××目录非道路用旅游观光车型式试验细则 (1)附件A型式检验项目及其内容、方法和要求 (4)附件B型式试验项目及其内容、方法和要求 (5)附件C型式试验报告格式 (8)特种设备安全技术规范 TSG ×××-××非公路用旅游观光车型式试验细则第一条为了规范非公路用旅游观光车型式试验工作，制定本细则。
第二条本细则适用于以下非公路用旅游观光车的型式试验：(1)非公路用旅游观光车，包括内燃观光车和蓄电池观光车；(2)非公路用旅游观光列车，由一辆观光车与一节或多节车厢的组合，除了特殊说明，本细则所述观光车均为旅游观光车。
第三条本细则的技术指标和要求引用了以下主要标准：《机动车辆运行技术条件》 GB7258-1997《机动工业车辆安全规范》 GB10827-1999《非公路用旅游观光车通用技术条件》 GB/T21268-2007《汽车操纵件、指示器及信号装置的标志》GB/T4094《机动工业车辆控制符号》 GB7593-1987《汽车及挂车外部照明和信号装置的数量位置及光色》 GB/T4785-1998《牵引用铅酸蓄电池》 GB/T7403.1-1996《色漆和清漆漆膜的划格试验》 GB/T9286-1998《客车乘客区尺寸》 GB/T13055-1991《漆膜厚度测定法》 GB/T1764-1979第四条非公路用旅游观光车制造单位（以下简称制造单位）提供的样机应当符合以下要求：(一)与设计图样一致；(二)自检合格。
起重机械型式试验规程试行
起重机械型式试验规程(试行)起重机械型式试验规程(试行)第一条为加强起重机械安全监察工作，规范起重机械型式试验，提高试验工作质量，根据《特种设备安全监察条例》（国务院令第373号）和《特种设备质量监督与安全监察规定》（原国家质量技术监督局令第13号），制定本规程。
第二条本规程适用于《特种设备安全监察条例》调整范围内的起重机械及其安全保护装置的型式试验，具体见《起重机械型式试验目录》（附件1）。
第三条国家质量监督检验检疫总局（以下简称国家质检总局）负责组织起重机械型式试验工作；地方各级质量技术监督部门负责监督检查。
第四条起重机械产品和安全保护装置凡属下列情况之一者，应进行型式试验：（一）首台投入生产的；（二）产品停产1年后重新投产或转厂生产的；（三）主要结构、材料、关键工艺、重要机构、安全保护装置有较大改变，影响产品安全性能的；（四）国家质检总局根据有关法律、法规和安全技术规范提出型式试验要求的。
第五条型式试验以产品型号规格为基本单位进行，型式试验试验原则如下：（一）不同型号的系列产品分别进行型式试验；（二）同一型号的系列产品按照规格（主要参数系列值）从高向低覆盖；（三）超大型起重机械（即额定起重量大于320吨），逐台进行型式试验。
第六条型式试验程序如下：（一）额定起重量小于320吨（含320吨）的起重机械，型式试验程序为：申请、受理、型式试验、审定特种设备制造许可明细表；（二）额定起重量大于320吨的起重机械和安全保护装置，型式试验程序为：申请、受理、型式试验、备案、公告。
第七条制造起重机械和安全保护装置的单位，应向国家质检总局特种设备安全监察机构提出型式试验申请。
申请时按如下2种情况进行:（一）额定起重量小于320吨（含320吨）的起重机械，型式试验同制造许可一并申请，随同制造许可申请报相应许可受理机构。
（二）额定起重量大于320吨的起重机械和安全保护装置，型式试验应单独提出申请，报国家质检总局特种设备安全监察机构。

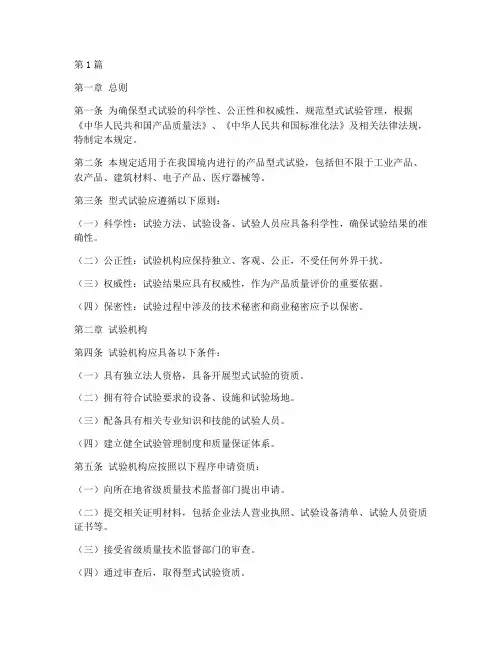

型式试验管理规定(3篇)
第1篇第一章总则第一条为确保型式试验的科学性、公正性和权威性，规范型式试验管理，根据《中华人民共和国产品质量法》、《中华人民共和国标准化法》及相关法律法规，特制定本规定。
第二条本规定适用于在我国境内进行的产品型式试验，包括但不限于工业产品、农产品、建筑材料、电子产品、医疗器械等。
第三条型式试验应遵循以下原则：（一）科学性：试验方法、试验设备、试验人员应具备科学性，确保试验结果的准确性。
（二）公正性：试验机构应保持独立、客观、公正，不受任何外界干扰。
（三）权威性：试验结果应具有权威性，作为产品质量评价的重要依据。
（四）保密性：试验过程中涉及的技术秘密和商业秘密应予以保密。
第二章试验机构第四条试验机构应具备以下条件：（一）具有独立法人资格，具备开展型式试验的资质。
（二）拥有符合试验要求的设备、设施和试验场地。
（三）配备具有相关专业知识和技能的试验人员。
（四）建立健全试验管理制度和质量保证体系。
第五条试验机构应按照以下程序申请资质：（一）向所在地省级质量技术监督部门提出申请。
（二）提交相关证明材料，包括企业法人营业执照、试验设备清单、试验人员资质证书等。
（三）接受省级质量技术监督部门的审查。
（四）通过审查后，取得型式试验资质。
第六条试验机构应定期接受省级质量技术监督部门的监督检查，确保其资质符合要求。
第三章试验程序第七条型式试验应按照以下程序进行：（一）申请：试验申请人向试验机构提交试验申请，并缴纳试验费用。
（二）受理：试验机构对试验申请进行审查，符合要求的予以受理。
（三）编制试验方案：试验机构根据试验标准和要求，编制试验方案。
（四）试验实施：试验机构按照试验方案进行试验。
（五）试验报告：试验完成后，试验机构出具试验报告。
（六）试验报告审核：试验报告经试验机构审核合格后，由试验机构负责人签字确认。
（七）试验报告送达：试验机构将试验报告送达试验申请人。
第八条试验过程中，试验机构应确保以下事项：（一）试验设备、设施符合试验要求。
非公路用旅游观光车辆检验项目及其内容、方法和要求
附件E非公路用旅游观光车辆检验项目及其内容、方法和要求E1 文件审查E1.1 技术文件审查依据本规则相关规定，审查技术文件是否齐全，至少包括设计任务书、设计计算书、主要设计图样、使用维护保养说明，并符合安全技术规范和以下要求：(1)设计任务书至少包括设计技术和法律法规依据、主要技术参数、使用场合等内容；(2)主要设计图样满足设计任务书要求，至少包括图纸目录、总图、主要受力结构件图、电器系统原理图、制动原理图、驱动原理图；(3)设计计算书中至少有非公路用旅游观光车辆动力系统、制动性能和整机静态横向稳定性校核计算的内容；(4)使用维护保养说明至少包括产品简介、主要技术参数、操纵机构示意图、电气原理图、操作规程、维护和保养说明、安全注意事项、故障处理、售后服务等。
E1.2 档案文件审查E1.2.1 型式试验审查随机文件，应当符合本规程要求。
E1.2.2 首次检验E1.2.2.1 首次投入使用设备的检验(1)境内制造单位的特种设备生产许可证；(2)型式试验合格证；(3)产品质量合格证明。
E1.2.2.2 改造后的首次检验(1)改造单位的特种设备生产许可证；(2)改造单位后的随机文件；(3)改造单位的施工告知书；(4)首次或上一周期的定期检验报告；(5)改造项目清单及改造项目相关的技术资料。
E1.2.3 定期检验(1)首检报告或上一周期的定期检验报告；(2)自检合格证明材料；(3)场车使用记录（包括日常使用状况记录、维护保养记录、运行故障和事故记录等）；(4)场车车牌；(5)使用登记证；(6)由具有资质的第三方提供的行驶线路图，线路图中的坡度应符合本规程的要求，最小转弯半径符合观光车辆安全运行条件。
E2 检查与测量E2.1 结构型式型式试验时，检查样机的动力方式、车架结构型式与主要设计图样是否一致,并检查蓄电池观光列车的驱动方式与动力源。
首次检验时，检查样机的门架、护顶架、车架结构型式与主要设计图样或型式试验报告是否一致。
场车型式试验的基本要求.ppt
场（厂）内专用机动车辆型式试验的基本要求
2、蓄电池固定平台搬运车
GB 4785-2007《汽车及挂车的外部照明和光信号装置的安装
规定》
GB 7403.1-2008《牵引用铅酸蓄电池 第1部分：技术条件》 GB 7403.2-2008《牵引用铅酸蓄电池 第2部分：产品品种和
规ቤተ መጻሕፍቲ ባይዱ》
GB 10827-1999《机动工业车辆 安全规范》 GB/T 7593-2008《机动工业车辆控制符号》 GB/T 13306-1991《标牌》 GB/T 18849-2002《机动工业车辆 制动器性能和零件强度》 JB/T 5335-1991《蓄电池车辆用直流电动机基本技术条件》 JB/T 5874-1991《蓄电池工业车辆电气通用技术条件》 JB/T 6481-1992《蓄电池车辆用直流斩波器》 JB/T 3811.1-1999《固定平台搬运车 基本参数》 JB/T 3811.2-1999《固定平台搬运车 技术条件》
场（厂）内机动车辆的整机型式试验，经型式试验机构确认，可
以在使用单位现场进行试验，在使用单位现场进行型式试验时， 试验现场应当符合下列条件： （一）试验现场的环境和场地条件应当符合相关标准及产品使用说 明书的要求。 （二）试验现场应当具备必要的安全防护措施，不应当有影响试验 的物品、设施。 （三）试验现场应当设置试验的警示牌，禁止与试验无关的人员进 入。 （四）试验人员和配合人员应当配备和穿戴试验作业必需的个体防 护用品，并且遵守安全作业规程。
种类 场（厂）内专用机动车辆
类别
品种
场（厂）内专用机动工 业车辆
叉车
搬运车
牵引车
场（厂）内专用旅游观 光车辆
推顶车
关于调整大型游乐设施分级并做好大型游乐设施检验和型式试验工作的通知
国家质量监督检验检疫总局司（局）函国质检特函〔2007〕373号关于调整大型游乐设施分级并做好大型游乐设施检验和型式试验工作的通知各省、自治区、直辖市质量技术监督局，各有关单位: 为了适应大型游乐设施安全管理的现状，确保大型游乐设施的安全使用，经研究决定，对该类特种设备的分级进行调整。
现就有关事宜通知如下：一、分级调整的内容对《游乐设施安全技术监察规程（试行）》（国质检锅[2003]34号）“附件2游乐设施分级表”进行如下调整：缩小原A级设备范围，提高原B级设备分级上限参数，原C级设备范围不变，具体分级方法见附件1《大型游乐设施分级表》。
此次调整自本通知印发之日起实施。
二、分级调整的实施（一）对新设计的大型游乐设施，设计单位应当根据附件1的分级规定在设计文件中明确设备级别，检验机构在设计文件鉴定或型式试验时进行核定。
制造单位应当将设计文件核定的级别标注在设备铭牌上，检验机构在检验时进行核对。
（二）对已完成设计文件鉴定或型式试验的大型游乐设施，制造单位再次生产时，应当根据附件1的分级规定在设备铭牌上标注级别，由检验机构在检验时进行核定。
（三）在用大型游乐设施，因分级参数调整发生级别变化的，原检验机构应当将设备的检验档案资料（历次检验报告复印件等）移交至按新级别确定的检验机构，并及时将移交情况书面告知设备使用单位和使用登记部门。
办理交接手续后，由新检验机构负责实施定期检验。
（四）在分级调整前，已取得大型游乐设施制造、安装许可的单位，其原许可资格不变；对新申请大型游乐设施制造许可、制造许可增项或制造许可换证的单位，按附件1的分级规定实施许可。
三、对安装监督检验和定期检验的有关要求（一）安装监督检验的时限要求。
大型游乐设施安装单位应当在履行安装告知程序后，以书面形式向检验机构提出安装监督检验申请。
检验机构接到申请后，应当在5个工作日内做出工作计划，与安装单位约定检验时间，并按约定时间实施检验。
安装单位因故改变约定时间的，应当提前5个工作日向检验机构提出申请。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
型式试验要求
1.在准备好样车，充满电，轮胎气压，操纵装置等各项指标满足样车制造要求
等）。
2.做个侧倾试验台，强度要够（多加几个支撑骨架），用升降机或者叉车进行左、
右单项侧倾试验（焊接或者安装个起吊装置），在实验平台上做个防止样车侧滑装置比如在平台的轮胎位置焊接一个40或者50mm高的方管且方管两端打磨不要出现毛刺以免割破轮胎，目的防止样车侧滑。
侧倾平台有支撑骨架一般较高，要做一个方便车辆上下平台方便的装置，用起重吊带或者牢固的钢丝绳进行操作。
为了安全，一般采用两辆叉车，一辆用于起升，一辆用于前叉保护，同时做4个直角三角形木楔，放置在四个轮胎处，做实验时密切注意轮胎花纹舒展和木楔的移位情况，谨防倾翻。
测量用角度仪或者数学计算的方式表示，10%代表含义为100米水平路面10米的高度差，即1/10，核算角度为tana为1/10。
3.试验坡道，看看本厂有无试验条件，15﹪斜坡，斜坡长度要求20米左右类似
于驾校坡道起步那种，有的话就用本厂的实验场地，若无，去附近坡道或者驾校试验场地（与驾校签合同规定，使用坡道的内容），同时准备好配重（每人按照85kg配重，14座就准备14*85kg配重），配重要求——最好是固定重量的比如电池，最好不用人作为配重。
4.样车的称重小票（称重）同时需要地磅的检定证书。
5.电动机铭牌（发动机铭牌）、蓄电池（电车上使用）型号照片、控制器（电车
上使用）照片型号前挡风玻璃企业信息以及轮胎企业信息以及轮胎上型号和载重量等。
6.若是内燃观光车，还应注意要去当地检测部门要一份合格燃油车的排放试验
（当地汽车检测中心），这个关注点在于怠速和高怠速状态下一氧化碳和碳氢
化合物值是否在限值范围内，
7.需要电工一名配合型式试验（涉及到电机接线-电机运行电流和电气方面的要
求），电机接线（先确认电机直流还是交流，再根据他励与串励不同选择接线方式，他励2粗2细，接黑粗和电机，串励4根同粗细，任接一根和电机）——电动机运行电流，在规定的坡度要求下爬坡和坡起能否做到，且测量的电流不能超过规定的5分钟电流（根据工作制区别，2.3—2.5倍额定电流为5分钟电流），熟悉车辆的驾驶员2名，告知车速控制在30km/H内。
备注：电动机有S1-S9工作制，
8.需要测量样车静态尺寸——直方管两根，要求：长度2.2米左右，直的，（目
的划线测样车尺寸相关，激光测距等）。
9.安全带测试450N（水平及45度方向）：用叉车的前顶盖往后倾，中间加一个
拉力传感器，一端是安全带和焊丝盘，焊丝盘和吊带，吊带和拉力传感器一端，拉力传感器，吊带和叉车。
10.强化实验：拍摄5小时视频，手机拍摄架3个，摄像产品3个（数码相机或
者手机），在规定的场地内分3个位置（起步和斜坡处，下坡和上坡处，减速带处）拍摄，减速带要求及摆放要求见GB21268-2014(4只减速带橡胶材质，尺寸要求：长600mm，宽：300mm，高：50mm)。
