第十四章探究电路测试题
一 选择题（每题3分，共42分）
1. 下列学习用品中，通常情况下属于绝缘体的是（ ）
A ．铅笔芯
B ．塑料尺
C ．铁质铅笔盒
D ．金属小刀片 2.当将滑动变阻器的滑片P 向右移动时，图1中的哪种连接方法可使变阻器连入电路的电阻增大（ ）
3．用同种材料制成的粗细均匀的某段金属导体，对于其电阻大小下列说法正确的是( ) A ．当导体两端电压和通过导体的电流为零时，导体的电阻为零 B ．当导体被均匀拉长至原来的二倍时，它的电阻减小为原来的一半
C ．电阻是导体本身的一种性质，所以温度不论如何变化，它的电阻也不可能为零
D ．电阻是导体本身的一种性质，与电压和电流无关 4. 某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图2所示的I-R 图像，下列结论与图像相符的是( )
A ．电阻一定时，电流随着电压的增大而增大
B ．电阻一定时，电压随着电流的增大而增大
C ．电压一定时，电流随着电阻的增大而减小
D ．电压一定时，电阻随着电流的增大而减小
5. 下列几组电阻并联后，等效阻值最小的一组是( )
A.30欧和15欧
B.20欧和25欧
C.10欧和35欧
D.5欧和40欧 6.在如图3所示电路中，电源电压保持不变，闭合开关，当滑动变阻器的滑片P 向左滑动时( )
A ．电压表示数变大，电流表示数变小，灯泡变暗
B ．电压表示数变小，电流表示数变大，灯泡变亮
C ．电压表示数变大，电流表示数变大，灯泡变亮
D ．电压表示数变小，电流表示数变小，灯泡变暗
7. 小明用如图4所示的器材探究“影响电阻大小的因素”。
a 、b 为长度一样的镍铬合金丝，b 比a 的横截面积大。
关于此实验，下列说法正确的是( ) A ．小灯泡越亮，表示接入的合金丝电阻越大 B ．利用此装置只能探究导体电阻大小和横截 面积的关系
C ．利用此装置能探究导体电阻大小和横截面 积、长度的关系
D ．为了准确比较两条合金丝的电阻，可在电 路中串联一个电压表
图3
图2 图4
图1
8. 根据欧姆定律可以得到公式I
U
R
，关于这个公式的下列说法中，正确的是( ) A ．同一导体的电阻与加在它两端的电压成正比 B ．同一导体的电阻与通过它的电流成反比 C ．导体两端电压为零时，导体的电阻也为零
D ．同一导体两端的电压增大几倍，通过它的电流也增大几倍，电压与电流的比值不变
9．李明同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理做出了如图5所示的图像，下列说法中错误．．
的是( ) A.当在导体乙的两端加上1V 的电压时，通过乙导体的电流为0.1A
B.将甲、乙两导体并联接到电压为2V 的电源上时，干路中的电流为0.6A
C.导体甲的电阻小于导体乙的电阻
D. 将甲、乙两导体串联接到电压为3V 的电源上时，通过乙的电
流为0.6A
10．如图6所示，R 1=5 Ώ，R 2=10 Ώ，则电压表V 1和V 2示数之比是（ ）
A.1:2
B.2:1
C.1:3
D.3:1
11. 如图7所示的电路中，电源电压恒定，当开关S 闭合时（ ） A. V 表示数不变，A 表示数变大 B.V 表示数变大，A 表示数变小 C.V 表示数不变，A 表示数变小 D. V 表示数变小，A 表示数变大
12. 如图8是李江同学为测量小灯泡电阻而连接的电路，有关该实验的以下说法错误的是（ ）
A ．闭合开关前，应将滑动变阻器的滑片滑到最左端
B ．在如图位置闭合开关后，向左移动滑动变阻器的滑片小灯泡变亮
C ．所测小灯泡的电阻可能随电压表的示数的不同而不同
D ．实验过程中两电表都有可能需要换接较小的量程 13. 下列做法中，符合安全用电要求的是（ ） A.雷雨天在大树下避雨 B.用湿抹布擦正在发光的灯泡
C.发生触电事故时，先切断电源
D. 用湿手拔用电器的插头
14. 在如图9所示的电路中，电源电压是6V ，当开关闭合后，只有一只灯泡发光，且电压表的示数为6V ，产生这一现象的原因是（ ） A.灯L 1短路 B.灯L 2短路 C.灯L 1断路 D.灯L 2断路
图5
图6
图8
图7
图9
二 填空题（每空2分，共28分）
1. 导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度和 ；有两段导线甲和乙，在相同电压下，通过导线甲的电流较小，通过导线乙的电流较大，可知导线 的电阻较大。
（选填“甲”或“乙”）
2. 一导体两端电压为3V,通过的电流为0.3A ，则此导体的电阻为 Ω；当该导体两端电压为0时，导体的电阻为 Ω。
3. 电路元件A 和B 中的电流与两端电压的关系如图10所示，由图可知，A 的电阻是_____Ω。
若将A 、B 并联后接在电压为2V 的电源两端，干路中的电流是_________A 。
4. R 1、R 2的电阻分别为5Ω和10Ω，把它们串联在电路中。
则R 1和R 2两端的电压之比是________；通过
R 1、R 2的电流之比是 。
5. 如图11所示电路，导线a 的一端固定连接在铅笔芯上，当导线b 的一端在铅笔芯上左右移动时，灯泡亮暗会发生变化这个实验说明铅笔芯是__________（选填“导体”或“绝缘体”），还能说明导体的电阻与_________有关受此启发，人们制造了一种可以
改变电阻的元件，叫做________________. 6. 最近，小明买了一台取暖机，为了安全用电，接入家中电路时，应选用图12中 插座（选填“甲”或“乙”），因为它能保证取暖机金属外壳与 相连。
图13是小明用测电笔检测插座的示意图，其中正确的是 图（选填“A ”或“B ”）。
三 实验探究题（1题6分，2题14分，共20分）
1. 如图14所示为“探究影响导体电阻大小的因素”的实验电路。
A 、B 之间接导体。
（1）本实验通过 比较导体电阻大小。
（2）小明发现手边只有一根较长的金属丝，他可以探究导体的电阻是否与
和
有关。
2. 小明利用实验探究电阻上的电流跟两端电压的关系。
(1)请你用笔画线代替导线，按图15甲所示的电路图，帮小明将图15乙中的器材连接起来。
要求：变阻器滑片向右移动时，电流表的示数变小，导线不能交叉。
班 姓 考号
A 图13
B 甲 图12 乙
图10 图11
图15
图14
(2)小明连接好电路后，闭合开关，发现无论怎样移动滑片P ，电流表示数始终为0，电压表示数约为6V ，则电路中出现的故障可能是。
(3)小明排除故障后继续实验，通过调节滑动变阻器，改变定值电阻R 1两端的电压，测得电流、电压的值如表一。
分析表一中的数据可以得出结论：。
(4)为了检验结论是否具有普遍性，
小明又换用10Ω的电阻R 2继续实验，测得数据如表二，小明分析表二的数据发现上面的结论仍成立。
观察对比两表格中的数据，你还能发现电流与电阻的关系吗？请你写出分析过程和结论分析过程： 。
结论： 。
四 计算题（1题4分，2题6分，共10分）
1. 如图16所示的电路中，电源电压为12V ，闭合开关S 后，电流表、电压表的示数分别为0.6A 和9V 。
（1）通过R 1的电流I 1是________A.
（2）小翔同学在求R 1的电阻值时，解题过程如下： 根据欧姆定律：R 1=U 1/I 1=9V/0.6A=15Ω。
小翔的解题过程是否正确？请作出判断并说明理由：
__________________ ____。
2. 如图17所示，电源电压为6伏不变，当S 断开时，电流表的示数为1A ，当S 闭合电流表的示数为1.5A ，根据这些已知条件，可求出哪些未知量？（至少3个）
图16
图17
第十四章探究电路测试题
一 选择题（每题3分，共42分）
二 填空题（每空2分，共28分）
1.横截面积 甲
2.10 10
3.5 0.6
4.1：2 1：1
5. 导体 长度 滑动变阻器
6.乙 大地 A
三 实验探究题（1题6分，2题14分，共20分）
1.（1）电流表的示数或灯泡亮度（2）长度横截面积
2. ⑴如图1所示(4分)。
⑵电阻R 1断路。
（3）电阻一定时，电流跟电压成正比（或该电阻上的电流跟电压成正比）
（4）分析过程：对比2、4（或3、5）两次实验数据可知： U 1=U 2=3V （或U 1=U 2=4.5V ）
1221=I I 21
21=R R 1
221R R I I = （4分） 结论：电压一定时，导体中的电流跟电阻成反比
四 计算题（10分）
1. （1）0.6A （2）错误，R 1的电压取值错误
2. 解：（1）R 1的电阻为11661U V R I A
=
==Ω （2）R 2的电阻为216121.51U V
R I I A A
=
==Ω-- （3）R 1R 2的总电阻为641.5U V R I A
=
==Ω 或1211111161244R R R R =+=+=
ΩΩΩ=Ω
（4）通过R 2的电流为21 1.510.5I I I A A A =-=-= （5）R 1 、R 2两端的电压U 1= U 1=U=6V。
沪科版九年级物理第十四章单元测试题(含答案)
沪科版九年级物理第十四章单元测试题（含答案）一、单选题1．甲、乙两小球用绝缘细绳悬挂，下列四种情况中，甲、乙两球一定都带电的是（）A． B． C． D．2．下列说法正确的是（）A．摩擦起电的过程中创造了电荷B．电路中有电源就一定会有持续的电流C．两节新干电池串联电压为3VD．电路都是由电源、开关、导线和灯泡组成的3．根据如下左图所示的实物电路，与该实物连接相对应的电路图是图中的（）A．B．C．D．4．如上右图所示，电路中两个小灯泡均正常发光，则下列说法正确的是（）A．开关S只控制灯泡L1B．电流表A1测量灯泡L1电流C．电流表A2测量L2电流D．电流表A1、A2的示数一定相等5．抗击新型冠状病毒需要随时监测体温，小沙同学利用热敏电阻R和定值电阻R设计了一个“温度计”的模拟电路。
热敏电阻R的阻值随温度的升高而减小，他把电表的刻度值都改为相应的温度值，且温度升高时电表的示数变大，在图所示的电路图中，闭合开关，符合设计要求的是（）A．B．C．D．6．如下左图所示的电路图S1和S2都闭合，以下说法中正确的是（）（6题）（8题）（9题）A．电动机和小灯泡串联B．如果小灯泡烧了，电动机也停止工作C．流过电动机的电流和流过小灯泡的电流一定相等D．电动机两端的电压和小灯泡两端的电压相等7．关于电流表和电压表的使用，下列说法不正确的是（）A．电流表不能直接连接到电源两极 B．应先使用小量程进行“试触”C．使用前应检查指针是否对准零刻度线 D．电压表使用时应与待测用电器并联8．将全新的2节干电池、开关、完好的电流表、电压表、小灯泡连接成如上中图所示的电路，各处接触良好。
当开关闭合后，会出现（）A．电流表示数约为0，电压表示数约为3V B．小灯泡发光较暗C．电流表示数约为0，电压表示数约为0V D．电流表可能被烧坏9．如上右图，电源电压恒定不变，闭合开关S，电路正常工作一段时间后，电压表V2的示数变大，出现这一现象的原因可能是（）A．灯L的灯丝可能烧断B．电阻R可能短路C．灯L的亮度可能不变D．电阻R可能断路10．如下左图甲是常见的手持式电子测温仪，图乙是它的工作原理图。
九年级物理上册《第十四章 了解电路》单元检测卷及答案(沪科版)
九年级物理上册《第十四章了解电路》单元检测卷及答案(沪科版)一、填空题(每空2分,共40分)1.如图所示,将玻璃板架到两摞书之间,下方放一些小纸屑,用丝绸在玻璃板上反复摩擦,小纸屑就会上下跳跃.这是因为摩擦后的玻璃板带上电荷,能小纸屑,小纸屑与玻璃板接触后,带上(选填“同种”或“异种”)电荷,又互相排斥.2.如图所示为人们所喜爱的电动自行车,只要将车钥匙插入锁孔并顺时针旋转一下,车子就通电了.车钥匙的作用相当于电路中的,给电动车充电时,蓄电池相当于电路中的,将电能转化为储存起来.3.某品牌榨汁机为了保障安全,设置了双开关——电源开关S1和安全开关S2,当杯体放置在主机上时,S2自动闭合,此时再闭合S1,榨汁机才能启动,则这两个开关是联的.某品牌抽油烟机的主要部件是照明灯和抽气扇(电动机),它们可以独立工作,互不影响,则照明灯和抽气扇是联的.4.有一种节日小彩灯上串联着20只小灯泡,当将其接入电压为220 V的家庭电路时,每只小灯泡都正常发光,若电源插头处的电流为150 mA,那么通过第5只小灯泡的电流是A;每只小灯泡两端的工作电压是V.5.某拆弹专家正在拆除设置在飞机上的定时爆炸装置,如图所示.为使爆炸装置停止工作,应剪断导线(选填“a”或“b”).拆除前起爆器上(选填“有”或“没有”)电流通过,因为起爆器(选填“是开路”或“被短路”).6.如图所示,要使灯L1和L2串联,则应该只闭合开关;如果要使灯L1和L2并联,则应该只闭合开关;绝对不允许同时闭合的开关是.7.如图甲所示的电路,闭合开关后,两灯泡正常发光,电压表V1和V2的指针位置相同,如图乙所示,则L2两端的电压为V,L1两端的电压为V,电源电压为V.8.在如图所示的电路中,电源电压保持不变.若电路中某一电表出现开路,闭合开关S后,两灯均不发光,则出现开路的电表是.若灯L1、L2中某一灯的灯丝被烧断,此时,两灯中有一灯不发光,则三个电表中示数一定大于零的电表是.二、选择题(每小题3分,共30分.多选题每小题至少有2个选项符合题意,全部选择正确得3分,选择正确但不全得1分,有错选的不得分)9.下列关于电流、电压的叙述正确的是( )A.只要电路两端有电压,电路中就一定有电流B.只要电路闭合,电路中就会产生电流C.电压是形成电流的原因,要让电路中有电流,电路两端就要有电压D.当电路中的电流为零时,电源电压也为零10.如图所示的电路图中,开关闭合后,两个灯泡属于并联的是( )A B C D11.如图甲所示的电路中,闭合开关后灯泡发光,如图乙所示是用带绝缘柄的金属棒把两个验电器连接起来的瞬间(验电器C的带电情况与毛皮摩擦过的橡胶棒相同).根据图中信息可以判断出( )甲乙A.开关中电流的方向是由A向BB.开关中自由电子定向移动的方向是由A向BC.金属棒中电流的方向是由C向DD.金属棒中自由电子定向移动的方向是由D向C12.具有塑料外壳的手电筒的构造如图所示,手电筒内装了两节新干电池.关于该手电筒,下列说的是( )法错误．．A.金属弹簧的弹性和导电性可防止电路接触不良,造成开路B.干电池为电源,按键为电路开关C.灯泡发光时,灯泡两端的电压为3 VD.该电路的电源电压为5 V13.如图,用细线悬挂着A、B、C、D、E、F六个轻质小球,它们之间相互作用的情况如图所示,则以下描述正确的是( )A.小球A、D一定带同种电荷B.小球E可能带电C.小球B、C可能带异种电荷D.小球B可能不带电14.如图所示,电源电压不变,开关S闭合后,下列说法正确的是( )A.电压表示数变大,电流表示数变小B.电流表、电压表示数均变小C.电流表、电压表示数均变大D.电压表示数变小,电流表示数变大15.汽车安全带未系提示器由压力传感器和开关设计而成.当乘客坐上去,满足设置的压力条件时,座椅下的开关S1闭合,若未系安全带(安全带控制开关S2断开)则语音提示“请系好安全带”,系上安全带后,安全带控制开关S2闭合,语音提示器不工作.下列各图中,能够满足要求的是(R是限流电阻)( )A B C D16.如图所示电路,电源电压恒定,开关闭合后两灯均发光,电压表V1的示数为6 V,电流表A1的示数为0.2 A,以下说法正确的是( )A.电压表V的示数可能为6 VB.电压表V的示数一定等于12 VC.电流表A的示数可能为0.4 AD.电流表A的示数一定等于0.2 A第16题图第17题图17.如图所示,开关S闭合后,电流表A1、A2、A3的示数分别为I1、I2、I3且I1>I2=I3(I1、I2、I3均不为0).关于此电路,下列说法正确的是( ) A.电路完好无故障 B.L1灯丝断了C.L2灯丝断了 D.L3灯座处发生了短路18.(多选)如图所示的电路中,闭合开关S1、S2,电流表、灯泡L1和L2均能正常工作,则下列说法正确的是( )A.开关S1闭合,S2断开,电源外部电流的流向为d→c→b→e→aB.开关S 1、S 2都闭合,灯泡L 1和L 2并联C.开关S 1、S 2都闭合,通过灯泡L 1、L 2的电流大小无法确定D.闭合S 1、S 2中任意一个开关,都会有灯泡发光 三、作图题(共4分)19.(2分)灯L 1、L 2串联,用电压表测灯L 2两端的电压,连接电路如图所示.图中只有一根导线连错了,请你在连错的导线上画“×”,并画出正确的导线.20.(2分)在抗击新型冠状病毒的斗争中,医务人员需要随时看护患者,临时使用的一种呼唤电路如图所示(图中未画完整).要求:开关S 1控制指示灯L 1和电铃;开关S 2控制指示灯L 2和电铃.请在图中连线,形成符合要求的完整电路图.四、实验探究题(共20分)21.(4分)小红在干燥的天气里用塑料梳子梳头时,发现头发随着梳子飘起.她知道这是因为梳子带了电,但不知道带的是正电还是负电,为了探究这个问题,请你帮她完成实验的设计. (1)实验器材:丝绸、玻璃棒、塑料梳子、细线等. (2)实验的原理: . (3)实验方案及判断方法: .22.(8分)小明和小华同学在“探究串联电路电压的规律”实验中,都设计了如图所示的电路.U AB /V U BC /V U AC /V 1.41.42.8(1)小明按如图所示的电路图完成了实验,并把数据记录在表格中.分析实验数据得出两个实验结论:①串联电路两端的电压等于各部分电路两端的电压之和;②串联电路中,各部分电路两端的电压相等.(2)实验结束后小明和小华相互交流,小华指出结论②是错误的,造成结论错误的原因是 .(3)小明和小华还进行了深入交流,为了节省时间,利用原来的电路图,在测L2两端的电压时,电压表所接的B接点不动,只断开A接点并把接线改接到C接点上,这个方法(选填“能”或“不能”)测出L两端的电压,理由是.2(4)小华在实验中测量L2两端的电压时,两灯突然熄灭,电压表示数变为零.小华用电压表检测L1两端的电压,示数等于电源电压,由此可判断出L1的故障是.那么L2是短路还是正常的?小华在原电路中又添加了一个电学器材,就检验出了结果,他的方法可能是.23.(8分)小宇按图甲所示电路探究并联电路电流的关系.甲乙(1)实验时,将电流表接入电路中A处,闭合开关后电流表指针偏转情况如图乙所示,原因是.(2)纠正错误后,把电流表分别接入电路中的A、B、C处,测出对应的电流,实验数据如表所示.表格所记录的数据中,明显错误的数据是,造成错误的原因可能是.实验次数I A/A I B/A I C/A1 0.1 0.2 1.52 0.2 0.3 0.53 0.3 0.4 0.7(3)在某次实验中接线时,小宇接好最后一根线,电流表指针就发生偏转了,原因是.(4)由实验数据可知,在实验中,电流表必须选用大量程的有次.五、综合应用题(共6分)24.如图是小明自制的电热垫的示意图,虚线表示电热垫内的电热丝,它的某处已经断开,但是从外表无法看出.为了检测是哪里断开了,小明将5枚大头针分别插在图中所示的A、B、C、D、E 处,使之与电热丝接触,然后将电热垫的插头与3 V的电源相连,使电压表的一个接线柱始终接A,另外一个接线柱依次接B、C、D、E,电压表的读数分别是U AB=0 V、U AC=0 V、U AD=3 V、U AE=3 V.(1)实验中的大头针相当于.(2)断点的位置在哪两点之间?如何找到断点的具体位置?参考答案1.吸引同种2.开关用电器化学能3.串并4.0.15115.a没有被短路6.S2S1、S3S2、S37.28108.电流表A电压表V、电流表A9.C10.A 11.B12.D 13.C14.A15.C16.D17.C18.BC 19.如图所示.20.如图所示.21.(每空2分)(2)同种电荷相互排斥,异种电荷相互吸引(3)将梳过头的梳子用细线吊起,用丝绸摩擦过的玻璃棒靠近梳子的一端,观察是相斥还是相吸.如果相互吸引,则梳子带负电;如果相互排斥,则梳子带正电(合理即可)22.(除标注外,每空2分)(2)选取的两个小灯泡的规格相同(1分) (3)不能(1分) 电压表的正、负接线柱接反了,指针反偏(4)开路用另外一个小灯泡与L1并联(或替换L1),如果这个小灯泡与L2都发光,则L2正常;若只有这个小灯泡发光,L2不发光,则L2短路(合理即可)23.(除标注外,每空2分)(1)电流表量程选大了(2)1.5电流表使用的是小量程,读数时却按大量程读数了(或读数时看错量程) (3)连接电路过程中,开关没有断开(1分) (4)1(1分)24.(1)接线柱(1分)(2)断点在C、D之间.(2分)慢慢把C处的大头针沿着电热丝由C点向D点移动,当电压表示数刚好为3 V 时,断点就在此时所移动的大头针所在的位置.(3分)。
沪科版九年级物理第十四章了解电路单元测试卷

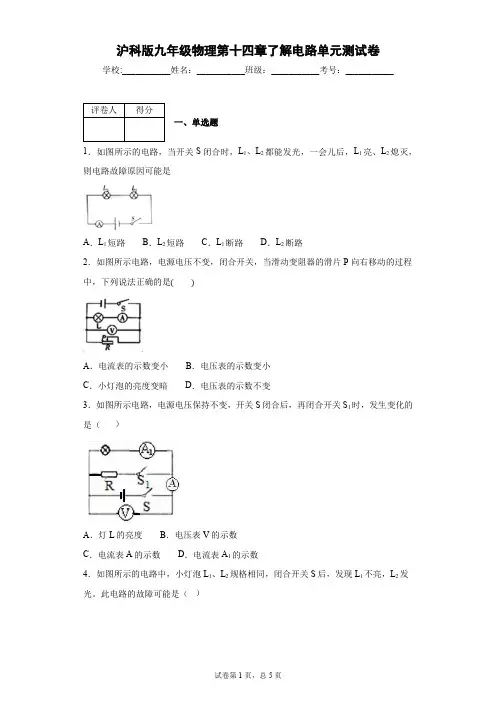

沪科版九年级物理第十四章了解电路单元测试卷学校:___________姓名：___________班级：___________考号：___________一、单选题1．如图所示的电路，当开关S闭合时，L1、L2都能发光，一会儿后，L1亮、L2熄灭，则电路故障原因可能是A．L1短路B．L2短路C．L1断路D．L2断路2．如图所示电路，电源电压不变，闭合开关，当滑动变阻器的滑片P向右移动的过程中，下列说法正确的是A．电流表的示数变小B．电压表的示数变小C．小灯泡的亮度变暗D．电压表的示数不变3．如图所示电路，电源电压保持不变，开关S闭合后，再闭合开关S1时，发生变化的是（）A．灯L的亮度B．电压表V的示数C．电流表A的示数D．电流表A1的示数4．如图所示的电路中，小灯泡L1、L2规格相同，闭合开关S后，发现L1不亮，L2发光。
此电路的故障可能是（）A．灯L1短路B．灯L2短路C．灯L1断路D．开关S 接触不良5．如图所示，R0为定值电阻，R1为滑动变阻器，A1，A2为实验室用电流表（接线柱上标有“﹣”，“0.6”，“3”），闭合开关后，调节滑片P．使两电流表指针所指位置相同。
下列说法正确的是（）A．电流表A1与A2的示数之比为1：4 B．通过R0与R1的电流之比为4：1 C．R0与R1两端的电压之比为1：4 D．R0与R1的阻值之比为4：16．如图所示，闭合开关后两灯均能发光，则A．甲为电流表，乙为电压表B．甲为电压表，乙为电流表C．甲、乙均为电流表D．甲、乙均为电压表7．如图所示的串联和并联电路，两个灯泡阻值不等，开关S闭合，关于电路中的电流或电压关系，下列说法正确的是（）A．甲电路中，U=U1=U2B．甲电路中，U＞U1=U2C．乙电路中，I=I l+I2D．乙电路中，I＞I1=I28．如图电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，电流表和电压表的示数变化情况分别为A．电流表的示数变小，电压表的示数变大B．电流表的示数变大，电压表的示数不变C．电流表的示数变小，电压表的示数不变D．电流表的示数变小，电压表的示数变小二、填空题9．如图所示，是通过两个定值电阻、的电流和电压的关系图象。
沪科版九年级物理全一册第十四章《 了解电路》单元测试卷
2023-2024学年九年级物理全一册单元测试卷（沪科版）第十四章了解电路【A卷·重点题型+基础卷】重点题型归纳题型1：电荷1．用丝绸摩擦过的玻璃棒去靠近甲，乙两个轻小物体，结果甲被排斥，乙被吸引，由此我们可以判定（）A．甲带正电，乙带负电B．甲带负电，乙带正电C．甲带负电，乙不带电或带正电D．甲带正电，乙不带电或带负电【答案】D【详解】与丝绸摩擦过的玻璃棒带的电荷是正电荷，用它去靠近甲和乙，根据同种电荷相互排斥的特点说明甲与玻璃棒带的是同种电荷；乙被吸引，根据异种电荷相互吸引和带电体具有吸引轻小物体的性质可知：乙可能带负电荷或不带电，故ABC不符合题意，D符合题意。
故选D。
2．自然界只有两种电荷，同种电荷相互，异种电荷相互．【答案】排斥吸引【详解】自然界两种电荷间的作用规律为：同种电荷相互排斥，异种电荷相互吸引．3．台式电脑使用一段时间后，为保证电脑的稳定性，需要打开主机箱盖除尘，这是因为散热风扇的扇叶在转动过程中与空气摩擦带上了，可以轻小物体，所以灰尘会附着在扇叶上。
【答案】电荷吸引【详解】[1][2]散热风扇转动的过程中与空气摩擦，使扇叶带上了电荷，带电体的性质是可以吸引轻小的物体，所以扇叶就把灰尘吸附在表面上了。
4．如图所示，用毛皮摩擦过的橡胶棒接触验电器的金属球，就有一部分电荷转移到验电器的两片金属箔上，这两片金属箔带（选填“正”或“负”）电荷，由于互相（选填“吸引”或“排斥”）而张开，再用手握住金属球，金属箔（选填“张角变大”、“张角变小”或“闭合”）。
【答案】负排斥张角变小【详解】[1][2]用毛皮摩擦过的橡胶棒由于得到电子而带负电，当橡胶棒接触验电器的金属球后，橡胶棒上多余的电子会转移到验电器上，验电器上的金属箔会带负电；两片金属箔由于同种电荷相互排斥会张开。
[3]用手握住金属球后，金属球中多余的电子会转移到手上，故金属箔中的电子会减少，故金属箔张角变小。
题型2：电流与电路5．关于电流和电源，下列说法正确的是（）A．电路中只要有电源，就一定有电流B．电流是由电荷做无规则运动形成的C．在电源的内部，电流从电源的正极流向电源的负极D．金属导体中的电流方向与电子定向移动的方向相反【答案】D【详解】A．电路中有电源，但电路不闭合也不会有电流，故A错误；B．电流是电荷的定向移动形成的，故B错误；C．在电源的内部，电流从电源的负极流向电源的正极，故C错误；D．电流的方向跟正电荷定向移动的方向相同，而电子带负电，所以金属导体中的电流方向与电子定向移动的方向相反，故D正确。
2022-2023学年沪科版九年级全一册物理第十四章：了解电路检测题含答案
2022秋沪科版物理第十四章：了解电路检测题含答案一、选择题。
1、如图所示是用带电小球探究电荷间相互作用规律的实验装置，其中符合事实的是( )2、如图所示，是一个便携式充电器正在给手机电池充电，在这个过程中，该便携式充电器相当于电路中的（）A．用电器B．电源C．导线D．开关3、如图所示，开关S闭合时,灯泡L1与L2组成并联电路的是（）4、下面数据符合或接近实际情况的是（）A. 常用智能手机供电电压220VB. 家用手电筒正常工作时的电流约为200mAC. 洗澡时淋浴的适宜水温是60℃D. 家用小轿车工作时发动机的效率可达90%5、如图所示,轻质棒M放在绝缘支架上，与毛皮摩擦后带上负电的绝缘棒L靠近M的A端时，A端被L吸引,则( )A.M一定带负电B.M一定带正电C.摩擦时,L失去电子D.摩擦时,L得到电子6、你见过史上最小气的猴子吗如图所示，这只猴子小气到只要你抢走它手上的香蕉，它就不停地大吵大闹，你把香蕉还给它，他就停止吵闹。
从物理学的角度分析，香蕉的作用相当于电路中的（）A．开关B．导线C．电源D．发声器7、某种电脑键盘清洁器有两个开关，开关S1只控制照明用的小灯泡L，开关S2只控制吸尘用的电动机M，如图所示的四个电路中符合上述要求的是（）8、下对物理量最接近实际的是（）A. 一支铅笔长约180cmB. 一位初三学生重约500NC. 一节干电池电压为36VD. 重庆七月份平均气温约10℃9、下列现象中，不属于摩擦起电的是( )A.干冷的冬天,脱毛衣时会产生“啪啪”的声音B.用塑料梳子梳干燥的头发,越梳越蓬松C.吸尘器能够将地上的碎纸屑吸起来D.用干燥的毛刷刷毛料衣服时,毛刷上吸附许多细微的脏物10、下列关于电流的说法正确的是（）A．电荷只要移动就能形成电流B．电路中电流方向一定由电池负极流向正极C．电流的方向与电子定向移动的方向相同D．电荷只有定向移动才能形成电流11、如图所示，当两个开关都闭合后，两盏灯都能发光的电路是（）12、如图所示，电源电压不变，闭合开关，两灯正常发光，电压表和电流表都有示数。
2022-2023学年沪科版九年级物理全一册第十四章 了解电路单元测试题含答案
第十四章了解电路单元测试题一、单选题（每小题3分，共45分）1．用丝绸摩擦过的玻璃棒分别去靠近甲、乙两个轻小物体，结果甲被排斥、乙被吸引。
由此我们可以判定（）A．甲带负电，乙带正电B．甲带负电，乙不带电或带正电C．甲带正电，乙不带电或带负电D．条件不足，无法判定甲带何种电荷2．在晴朗的冬天，用塑料梳子梳理干燥的头发，头发会越梳越蓬松，其主要原因是（）A．梳头时，空气进入头发B．头发和梳子摩擦后，头发带同种电荷，相互排斥C．梳子对头发有力的作用D．梳头时，头发的毛囊会收缩3．两不相同验电器A和B，A带正电，B不带电，用金属棒把A、B连接起来后如图，则下列说法正确的是（）A．A中正电荷通过棒流向B，B带正电荷B．B中负电荷通过棒流向A，B带正电荷C．棒中有持续电流从A流向B，使B张角增大D．棒中有持续电流从B流向A，使A张角先减小，后增大4．物理老师在讲授“摩擦起电”一节时，请同学们用塑料直尺在头发上摩擦几下后试试能否吸引碎纸片，结果塑料直尺能够吸引碎纸片。
如果以橡胶棒与毛皮摩擦作类比，对这个现象的解释正确的是（）A．摩擦时，同时发生了正、负电荷的转移，头发带负电，塑料直尺带正电B．摩擦时，同时发生了正、负电荷的转移，头发带正电，塑料直尺带负电C．摩擦时，只发生了正电荷的转移，使塑料直尺带了正电D．摩擦时，头发上的电子向塑料直尺转移，使塑料直尺带了负电5．、、、四个带电体，已知带正电，和互相排斥，和相互吸引，和相互排斥，则A．、带正电，带负电B．、带负电，带正电C．、带正电，带负电D．所带电性不能确定6．下列四组物质中，通常情况下都属于导体的一组是（）A．玻璃、陶瓷、人体B．水银、大地、石墨C．塑料、空气、橡胶D．盐水、煤油、蒸馏水7．关于电路的知识，下列说法中不正确的是（）A．只要电路闭合，电路中就有电流B．金属中的电流是由自由电子定向移动形成的C．在电路中，电源是把其他形式的能转化为电能的装置D．一般的电路是由电源、用电器、开关和导线组成的8．与图所示实验电路相对应的电路图是图中的（）A．B．C．D．9．如图击剑比赛中，甲的剑击中乙的导电服，乙头顶上的指示灯就会亮；乙的剑击中甲的导电服，甲头顶上的指示灯就会亮。
沪科版初三物理全册第十四章了解电路单元同步试题及答案
《了解电路》一．选择题（共10小题）1．如图所示电路，研究串联电路中电流的特点实验时电流表甲和乙的示数分别为0.18安和0.16安，造成两个电流表示数不同的原因可能是（）A．灯泡L1和L2在电路中的位置B．灯泡L1和L2的电阻不同C．导线有电阻D．电流表的缘故2．如图所示，在探究“并联电路的电流关系”时，小明用电流表分别测出A、B、C三处的电流为I A=0.4A，I B=0.2A，I C=0.2A，记录数据后，他下一步应该做的最合理的操作是（）A．分析数据，得出结论B．改变电源电压，再测出几组电流值C．换用不同规格的小灯泡，再测出几组电流值D．换用电流表的另一量程，再测出一组电流值3．如图甲所示电路，闭合开关S，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，则通过灯泡L1和L2的电流分别为（）A．1.5A 0.3A B．0.3A 1.2AC．1.2A 0.3 A D．0.3A 1.5 A4．电视机的荧光屏表面上经常吸附很多的灰尘，其主要原因是（）A．灰尘的自然堆积B．电视机工作时屏表面温度较高而吸附空气中灰尘C．荧光屏有较强的吸附灰尘能力D．电视机工作时显示屏有静电而吸附灰尘5．下列说法中正确的是（）A．自然界中只有正、负两种电荷B．同种电荷相互吸引，异种电荷相互排斥C．摩擦起电的过程是创造电荷的过程D．静电总是有害的6．以下说法中与事实最为符合的是（）A．一节新的7号南孚电池电压为1.5VB．人体的正常体温约为40℃C．空调的电流约为220AD．通过技术改进，热机的效率可以达到100%7．测量电压的工具是（）A．电压表B．电流表C．验电器D．电能表8．如图所示的电路中，甲、乙是连接在电路中的两只电学仪表，闭合开关 S 后，灯 L1、L2均正常发光，则（）A．甲是电流表，乙是电压表，灯L1和 L2串联B．甲是电流表，乙是电压表，灯L1和 L2并联C．甲是电压表，乙是电流表，灯L1和 L2串联D．甲是电压表，乙是电流表，灯L1和 L2并联9．一只电压表有0～3V和0～15V两个量程，某次实验中用的是0～3V量程，而从0～15V量程的刻度盘上发现指针所指的电压恰好是8.5V，而实际电压值是（）A．8.5V B．2.7V C．1.7V D．1.5V10．如图所示，甲、乙两个小灯泡连接在电路中，①②③可能是电压表或电流表（）A．若①②为电流表，③为电压表，两灯都亮B．若①②为电压表，③为电流表，两灯都亮C．若①③为电压表，②为电流表，两灯串联都不亮D．若①③为电流表，②为电压表，两灯并联都亮二．多选题（共5小题）11．10个小灯泡串联在一起，已知某处电路的电流是100mA，则通过每个小灯泡的电流是（）A．100mA B．10mA C．0.1A D．1000mA12．在探究并联电路电流关系的活动中，某同学连好如图所示的电路后，用电流表测出a、b、c三处的电流分别为I a=1A、I b=0.4A、I c=0.6A，并将数据记录在表格中，则下一步应该做的（）A．改变电源电压，再测出几组电流值B．分析数据，得出结论C．换用不同规格的小灯泡，再测出几组电流值D．改变电流表的量程或换电流表再测几次13．在如图甲电路中，闭合开关S后，两个灯泡都能发光，电流表A1、A2的指针均在图乙所示的位置，下列说法正确的是（）A．电路的总电流为1.5AB．通过灯L1、L2的电流都为0.3AC．通过灯L1的电流为1.2AD．电流表A1的示数是1.2A14．下列数据中最符合实际的是（）A．一节新干电池的电压为1.5VB．今天教室内的气温约为60℃C．温度降低到零摄氏度时，物体将不再具有内能D．对人体的安全电压为不高于36V15．图中用电压表能测量出电灯L1两端的电压的是（）A．B．C．D．三．填空题（共5小题）16．市场上出售的一种装饰用小彩灯，经常被用来装饰房间，以烘托欢乐的气氛。
沪科版九年级物理第十四章了解电路单元检测题
沪科版九年级物理第十四章了解电路单元检测题班级 姓名 得分一、选择题（下列各题的四个选项中，只有一项符合题意．每小题2分，共20分）1．如图1所示，用毛皮摩擦过的橡胶棒接触金属箔已张开的验电器金属球，发现验电器的金属箔先闭合，后又张开，以下说法正确的是（ ）A ．摩擦过程中创造了电荷B ．验电器的金属箔开始时带负电荷C ．验电器的工作原理是异种电荷相互排斥D ．此过程中，瞬间产生的电流方向是从箔片流向橡胶棒2．甲、乙、丙三个轻质小球用绝缘细绳悬挂，相互作用情况如图2所示，如果丙带正电荷，则甲（ ） A ．一定带正电荷B ．一定带负电荷C ．可能带负电荷D ．可能带正电荷3．如图3所示，把一根中间戳有小孔（没戳穿）的轻质饮料吸管放在转动轴上，吸管能在水平面内自由转动，用餐巾纸摩擦吸管使其带电。
用丝绸摩擦过的玻璃棒靠近吸管的一端，两者相互吸引。
则（ ）A ．吸管带正电B ．吸管与玻璃棒带同种电荷C ．餐巾纸与吸管摩擦时，吸管得到电子D ．餐巾纸与吸管摩擦时，吸管上的部分正电荷转移到餐巾纸上4．高层建筑的墙体中有三根绞在一起的电线，可以用如图4乙所示的“测量仪”把它们区分开。
小华将A 、B 连在一起时，小明将“测量仪”连接在X 、Z 两端，灯泡发光；小华将B 、C 连在一起时，小明将“测量仪”连在X 、Y 两端，灯泡发光。
则（ ）A ．A 和Y 是同一根电线，B 和Z 是同一根电线 B ．B 和Z 是同一根电线，C 和Y 是同一根电线 C ．A 和Y 是同一根电线，B 和X 是同一根电线D ．B 和X 是同一根电线，C 和Y 是同一根电线图1图2图3图45．小明家所在的小区安装了自动售水机。
售水机既可以通过刷卡闭合“感应开关”，接通供水电机取水，也可以通过投币闭合“投币开关”，接通供水电机取水；光线较暗时“光控开关”自动闭合，接通灯泡提供照明。
以下简化电路符合要求的是（ ）A. B. C. D. 图56．如图6甲是某品牌榨汁机，为保障安全，该榨汁机设置了电源开关s 和安全开关S 1．当杯体放在主机上时，S 1自动闭合，此时再闭合S ，电动机才能启动，开始榨汁。
沪科版九年级物理上册单元测试卷第十四章 了解电路(word版,含答案解析))(word版含答案解析)
沪科版九年级物理上册第第十四章了解电路一、单项选择题（共20小题；共40分）1. 某同学用丝绸摩擦过的玻璃棒接触验电器的金属球，观察到验电器的金属箔片由闭合到张开，如图所示。
下列说法正确的是A. 丝绸摩擦过的玻璃棒带负电B. 金属箔片张开是由于两箔片带同种电荷而互相排斥C. 金属箔片张开的瞬间，玻璃棒上的正电荷移动到箔片上D. 金属箔片张开的瞬间，产生的电流方向是从箔片流向玻璃棒2. 如图所示，电路中，电源电压保持不变，且电阻，当电键由闭合变为断开时，电流表示数A. 不变B. 变为原来的倍C. 变为原来的D. 变为零3. 某同学使用电流表时，根据电路中的待测电流。
应选用的量程，但误将“-”和“”两接线柱接入电路，这样做的结果是。
A. 指针摆动角度大，读数更准确B. 指针摆动角度小，读数更准确C. 指针摆动角度大，会损坏电表D. 指针摆动角度小，读数不精确4. 下列关于宇宙的认识正确的是A. 自16世纪后，哥白尼创立了“地心说”，牛顿创立了万有引力理论B. 恒星的位置是固定不变的，太阳是银河系中数以千亿计恒星中的一颗普通的恒星C. “谱线红移”现象说明星系在离我们越来越近D. 我们认识到，宇宙是一个有层次的天体结构系统5. “飞沫传播”是冠状病毒的主要传播方式，口罩能起到很好的防护作用。
在口罩防护作用当中，最重要的一步是使无纺布经过驻极处理后具有很好的静电吸附能力。
下列哪种材料可以检验口罩静电吸附效果A. 铁块B. 小纸屑C. 石块D. 铜块6. 在干燥的环境下，用丝绸摩擦两根玻璃棒，手持其中一根靠近被吊起的另一根，它们相互排斥｡下列说法中正确的是A. 玻璃棒失去电子带正电B. 玻璃棒得到电子带正电C. 在潮湿的环境下重复实验，它们相互吸引D. 玻璃棒在任何条件下都是绝缘体7. 如图所示，一个移动电源正在给手机电池充电，此时该手机的电池相当于A. 用电器B. 电键C. 导线D. 电源8. 在“探究串联电路中的电流”实验中，某同学用电流表分别测出下图中通过、、三点的电流大小。
(新)物理沪科版九年级上册14第十四章检测卷(附答案)1
