测量小灯泡的电阻练习题
【沪科版】九年级物理：15.3《“伏安法”测电阻》同步练习(1)及答案
15.3 “伏安法”测电阻基础训练知识点1 “伏安法”测电阻1.某同学做伏安法测电阻的实验时，刚一“试触”，就发现电流表的指针迅速摆动到最大刻度，发生这种现象的原因可能是（ ）A.电流表的正负接线柱接反了B.电源电压太小了C.在电路的某处发生了短路D.待测电阻的电阻丝断了2.如图所示，一同学做测量小灯泡的电阻实验时，把电压表与电流表的位置接错了。
闭合开关后，电路可能发生的现象是（ ）A.电流表和电压表都烧坏B.先烧坏电流表，再烧坏电压表C.电流表烧坏，电压表正常D.电压表烧坏，电流表正常3.在测量小灯泡电阻的实验中，正确连接电路并闭合开关后，电压表和电流表的示数如图所示，则流过小灯泡的电流为 A ，小灯泡的电阻为 Ω.4. 在用电压表和电流表测电阻R 0的实验中，若被测电阻R 0的阻值约为30Ω，备有：电流表一个，0~0.6A ，0~3A 两个量程，电压表一个，0~3V 、0~15V 两个量程；电源四种，电压分别为1.5V 、3V 、6V 、15V ；开关一个；导线若干．（1）为了比较准确地测出电阻R 0的阻值，还需要的器材是 ；（2）请画出实验电路图；（3）连接电路时，开关应该是 的．（4）为了减小电表读数时的误差，要求在几次测量中，电表指针的示数大于量程的32，则电源应选用 V ，电压表应选用 量程，电流表应选用 量程．知识点2 电阻的变式测量5.如图所示，几个同学在只有电流表或电压表时，利用一个已知阻值的电阻R0设计了四个测未知电阻R x的电路，其中不可行的是（）6.为测量电阻R x的阻值，老师提供了以下器材：待测电阻R x、已知阻值的定值电阻R0一个、电压不变但电压值未知的电源一个、电流表一只、开关两个、导线若干。
从中选择器材按下述要求完成实验。
（1）将所设计的电路图画在方框内；（2）写出实验步骤；（3）利用测得数据写出待测电阻R x的表达式：R x= 。
综合训练7.如图，李江同学为测量小灯泡电阻而连的电路，有关该实验的以下说法错误的是（）A.闭合开关前，应将滑动变阻器的滑片滑到最左端B.实验过程中两电表都有可能需要换接较小的量程C.所测小灯泡的电阻可能随电压表的示数的不同而不同D.在如图位置闭合开关后，向左移动滑动变阻器的滑片小灯泡变亮8.手机工作原理可简化为如图所示电路，R 是阻值已知的定值电阻，U是手机工作部件两端电压，I是电路中的电流。

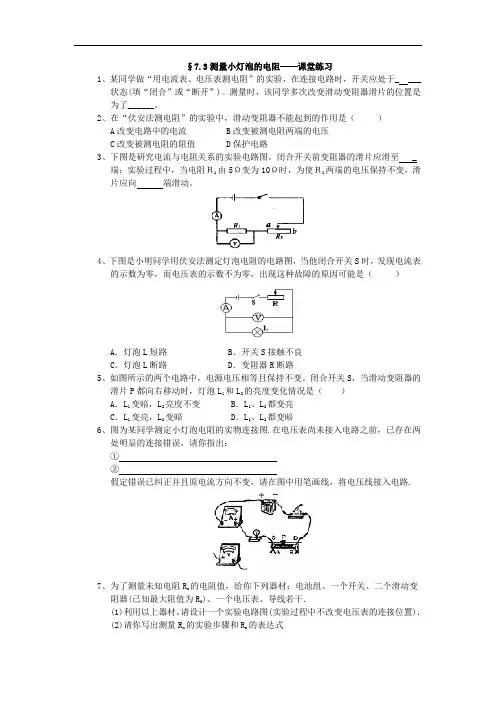

八年级物理下测量小灯泡的电阻课堂练习
§7.3测量小灯泡的电阻——课堂练习1、某同学做“用电流表、电压表测电阻”的实验，在连接电路时，开关应处于_ ___状态(填“闭合”或“断开”)。
测量时，该同学多次改变滑动变阻器滑片的位置是为了______。
2、在“伏安法测电阻”的实验中，滑动变阻器不能起到的作用是（）A改变电路中的电流 B改变被测电阻两端的电压C改变被测电阻的阻值 D保护电路3、下图是研究电流与电阻关系的实验电路图。
闭合开关前变阻器的滑片应滑至 _端；实验过程中，当电阻Ｒ1由5Ω变为10Ω时，为使Ｒ1两端的电压保持不变，滑片应向端滑动。
4、下图是小明同学用伏安法测定灯泡电阻的电路图，当他闭合开关S时，发现电流表的示数为零，而电压表的示数不为零，出现这种故障的原因可能是（）A．灯泡L短路 B．开关S接触不良C．灯泡L断路 D．变阻器R断路5、如图所示的两个电路中，电源电压相等且保持不变。
闭合开关S，当滑动变阻器的滑片P都向右移动时，灯泡L1和L2的亮度变化情况是（）A．L1变暗，L2亮度不变 B．L1、L2都变亮C．L1变亮，L2变暗 D．L1、L2都变暗6、图为某同学测定小灯泡电阻的实物连接图.在电压表尚未接入电路之前，已存在两处明显的连接错误，请你指出：①②假定错误已纠正并且原电流方向不变，请在图中用笔画线，将电压线接入电路.7、为了测量未知电阻R x的电阻值，给你下列器材：电池组、一个开关、二个滑动变阻器(已知最大阻值为R0)、一个电压表、导线若干．(1)利用以上器材，请设计一个实验电路图(实验过程中不改变电压表的连接位置)．(2)请你写出测量R x的实验步骤和R x的表达式§7.3测量小灯泡的电阻——课堂练习答案1、断开多次测量，取平均值2、C3、b（或右） b（或右）4、C5、A6、①电流表正、负接线柱接错。
②变阻器两接头都接在金属杆上或变阻器接线柱接错。
③电压表并联在灯泡两端，正负接线柱接法正确。
测量小灯泡的电阻电练习题
测量小灯泡的电阻习题

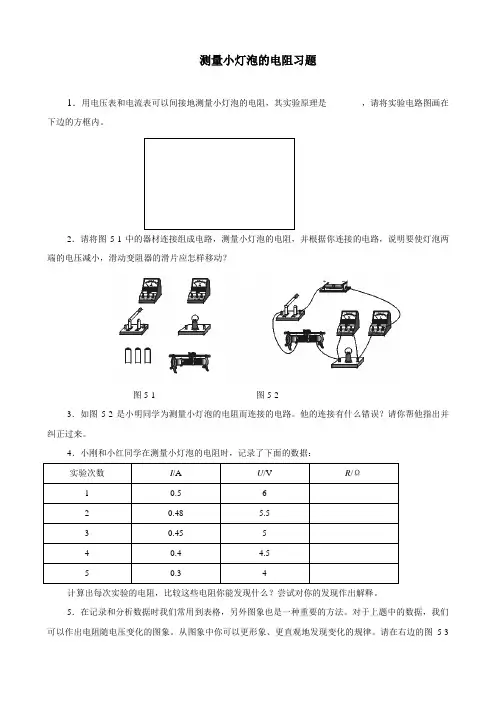

1．用电压表和电流表可以间接地测量小灯泡的电阻，其实验原理是________，请将实验电路图画在下边的方框内。
2．请将图5-1中的器材连接组成电路，测量小灯泡的电阻，并根据你连接的电路，说明要使灯泡两端的电压减小，滑动变阻器的滑片应怎样移动？
图5-1 图5-2
3．如图5-2是小明同学为测量小灯泡的电阻而连接的电路。
他的连接有什么错误？请你帮他指出并纠正过来。
4．小刚和小红同学在测量小灯泡的电阻时，记录了下面的数据：
计算出每次实验的电阻，比较这些电阻你能发现什么？尝试对你的发现作出解释。
5．在记录和分析数据时我们常用到表格，另外图象也是一种重要的方法。
对于上题中的数据，我们
可以作出电阻随电压变化的图象。
从图象中你可以更形象、更直观地发现变化的规律。
请在右边的图5-3
中画出图象，看看能否发现与上题同样的规律？另外，你还有没有新的发现？
图5-3
6．有一大卷不知长度的细漆包铜线（铜线外涂有绝缘漆），标签上标有“0.015 Ω/m”的字样。
请你自选器材，设法测出这卷铜导线的长度。
(人教版)九年级物理第十七章《电阻的测量》练习题 (43)
人教版初中物理九年级物理第十七章《电阻的测量》练习题学校：__________ 姓名：__________ 班级：__________ 考号：__________题号 一 二 三 四 总分 得分评卷人 得分一、选择题1．如图所示是小红测定小灯泡电阻的电路图，当闭合开关S 时，发现灯L 不亮，电流表、电压表均无示数。
若电路故障只出现在灯L 和变阻器R 中的一处，则下列判断正确的是 ........................................................................................................................................ （ ）A ．灯L 短路B ．灯L 断路C ．变阻器R 短路D ．变阻器R 断路2．利用如图所示的电路，测量R x 的阻值．电源电压保持不变， S 是单刀双掷开关、R ＇是电阻箱、R 0是已知阻值的电阻、Rx 是待测电阻．将开关S 拨到a ，电流表的示数为I 再将开关S 拨到b ，调节电阻箱R ＇的阻值，当电流表的示数为I2时，读出电阻箱的阻值为R ，则被测电阻Rx 的阻值为 ............................................................................................ （ ）A ．R ＋3R 02B ．RC ．R －R 02D ．RR 0R ＋R 03．有两个电阻，R1＝4Ω，R2＝6Ω，如果把它们串联在电路中，通过它们的电流分别为I1、I2，它们两端的电压分别为U1，U2，则，I1：I2、U1：U2分别为 ............................ （）A．1：1 2：3 B．2：3 1：1 C．1：1 1：1 D．2：3 2：34．如右图所示电路中，电源电压恒定不变，电路工作正常，一段时间后，发现其中一个电压表示数变大，则...........................................................................................（）A．灯L可能变亮B．灯L亮度可能不变C．电阻R可能断路D．电阻R可能短路5．如图，是用伏安法测定两个不同阻值的定值电阻R1、R2时所得到的电流与电压的关系图象，则它们阻值的大小关系是......................................................................................... （）A．R1＜R2B．R1＞R2C．R1＝R2D．无法去判断6．一只10Ω的电阻与一只0.1Ω的电阻并联，并联后的总电阻 .................................... （）A．等于1ΩB．小于0.1ΩC．等于10.1ΩD．大于0.1Ω小于10Ω7．在用电流表、电压表测电阻的实验中，下列注意事项中没有必要的是（）A．连接电路之前，先断开开关B．应先从电源的正极开始连接，开关应靠近电源的正极C．在无法估计被测值大小时，电流表、电压表应选用较大的量程D．不能把电流表直接接在电源的两极上.8．图是四位同学设计的用伏安法测电阻R的电阻值的电路图，其中正确的［］（）9．一个白炽灯泡，在室温下用伏安法测一次电阻，在正常工作时再用伏安法测一次电阻，后一次测得的阻值比前一次测得的阻值大10倍以上，造成这种差异的原因是 ....... （）A．两次测量加在灯泡两端的电压不同B．两次测量灯丝温度不同C．两次测量通过灯丝的电流不同D．两次测量室内的温度不同10．在如图所示的电路中，当闭合开关S 后，发现两灯都不亮，电流表的指针几乎指在零刻度线，电压表指针则有明显偏转， 该电路中的故障可能是 .................................... （ ）A ．灯泡L 2短路B ．灯泡L 2断路C ．灯泡L 1断路D ．两个灯泡都断路 评卷人 得分二、填空题11．某同学测小灯泡电阻的电路如图所示，其中电源电压为4.5V 。
测量小灯泡的电阻专题训练题
测量小灯泡的电阻专题训练题1．(2011浙江湖州，16)某同学将一节旧电池、5欧的定值电阻、开关和电压表连接成图甲所示电路，发现开关断开和闭合时，电压表的示数有明显的不同。
他很好奇，在老师的帮助下他得知：干电池内部本身存在电阻，其情况相当于一节干电池与一电阻串联（如图乙虚线框内所示）。
当开关闭合后，干电池内部的电阻分到了一部分电压，从而提供给定值电阻的电压减小。
为了求证，他又进行了如下实验：①测出图甲所示电路中开关断开时电压表示数为1.4伏，闭合开关后电压表的示数为1伏；②将定值电阻由5欧更换为12欧，测出电路中开关断开时电压表示数为1.4伏，闭合开关后电压表的示数为1.2伏。
（1）该同学将定值电阻由5欧更换为12欧的想法是：当电路中定值电阻变大，电路中的电流变小，干电池内部电阻分到的电压变小。
实验①和②中测得的数据是否支持他的想法？＿＿＿＿（选填“支持”或“不支持”）（2）根据实验②测出的数据，计算出该干电池的内部电阻为＿＿＿欧。
答案：（1）支持（2）22．（2011浙江绍兴，33）小敏用如图甲所示的电路图，研究通过导体的电流与导体电阻的关系，电源电压值为6V，改变电阻R的阻值。
调节滑动变阻器滑片，保持R两端的电压不变，记下相应的4次实验的电流和电阻值，描绘在乙图中，（1）在实验过程中，移动变阻器滑片时，眼睛注视（选填序号）A.变阻器滑片B.电压表示数C.电流表示数（2）在丙图中，用笔线代替导线，将电压表正确连入电路；（3）实验中，他所选择的变阻器是选填序号）A.10Ω 0.5AB.20Ω 1AC.50Ω 2A(4)乙图中阴影部分面积表示的科学量是；（5）实验过程中，如果出现了电流表示数为0，电压表示数接近6V，电路发生的故障可能是。
答案：（1）B (2)如图2所示：（3）C (4)电压（5）电阻R处有断路3．（2011年安徽省 19）在伏安法测量电阻R阻值的实验中： (1)为了完成实验，请将右图连成一个完整的实验电路图，并使滑动变阻器连入电路的阻值最大。
初三物理电阻练习题
初三物理电阻练习题(共3页) -本页仅作为预览文档封面，使用时请删除本页-初三物理电阻练习题一、选择题1、在“测量小灯泡的电阻”实验中下列说法错误的是( )A．闭合开关前，滑动变阻器应放到最大阻值的位置B、滑动变阻器起到保护电路的作用C．滑动变阻器起到改变小灯泡两端电压多次测量取平均值，可减小误差的作用D．应连好电路后，再把滑动变阻器连入电路中2、在“伏安法测电阻”的实验中，滑动变阻器不能起到的作用是（）A．改变电路中的电流B．改变被测电阻两端的电压C．改变被测电阻的阻值D．保护电路3、如图电路，用电流表、电压表测灯泡电阻的实验中，为使电流表示数减小，应将滑动变阻器的滑片P:A.向左移动; B.向右移动;C.向左向右移动都可以;D.条件不足，无法判断.4、一个白炽灯泡，在室温下用伏安法测一次电阻，在正常工作时再用伏安法测一次电阻，后一次测得的阻值比前一次测得的阻值大10倍以上，造成这种差异的原因是( )A．两次测量加在灯泡两端的电压不同 B．两次测量灯丝温度不同C．两次测量通过灯丝的电流不同 D．两次测量室内的温度不同5、阻值都为10Ω的两个电阻并联后，其等效电阻为:A．5Ω; B．10Ω; C．20Ω; D．40Ω.6、在用电流表、电压表测电阻的实验中，下列注意事项中没有必要的是:A.连接电路之前，先断开开关;B.应先从电源的正极开始连接，开关应靠近电源的正极;C.在无法估计被测值大小时，电流表、电压表应选用较大的量程;D.不能把电流表直接接在电源的两极上.7、如图所示的电路，电源电压不变，闭合开关，当滑动变阻器的滑片向右移动时【】A．电压表示数变大，电流表示数变小，灯泡变暗 B．电压表示数变小，电流表示数变大，灯泡变亮c．电压表示数变小，电流表示数变小，灯泡变暗 D．电压表示数变大，电流表示数变大，灯泡变亮8、在测电阻实验，如图6中a、b电表分别表示〔〕A．a是电流表，b是电压表 B．a是电压表，b是电流表C．a、b都是电压表 D．a、b都是电流表9、在用伏安法测电阻的实验中下列做法中有问题的是（）A．连接线路的过程中开关应处于断开状态B．连接线路过程中滑动变阻器的滑片要放在最大电阻值的位置C．电流表串联在被测电路电压表并联在被测电阻两端D．试触时发现电流表指针的反方向偏移电压表正常此时断开电路将电池的正负极对调10、在“伏安法测电阻”的实验中，滑动变阻器不能起到的作用是（）A．改变电路中的电流B．改变被测电阻两端的电压C．改变被测电阻的阻值D．保护电路11、一只100的电阻与一只1的电阻并联，并联后的总电阻（）A．等于1 B．小于1 C．等于101 D．大于1，小于10012、如图所示的电路中，电源电压保持不变，闭合开关S，将变阻器滑片P向左移动时A．灯泡L亮度不变，电压表示数变大B．灯泡L亮度变亮，电压表示数变大C．灯泡L亮度不变，电压表示数不变D．电流表示数变大，电压表示数变大13、关于公式R=，下列说法正确的是（）A．导体的电阻与导体两端的电压成正比B．导体的电阻与通过导体的电流成反比C．导体的电阻与导体两端的电压成正比，与通过导体的电流成反比D．导体的电阻与导体两端的电压和通过导体的电流都无关14、粗细相同的两根铝导线，长度关系是L1＞L2，串联接入电路后，其电流和两端电压的关系是（）A．I1＞I2，U1＜U2 B．I1＜I2，U1＞U2 C．I1=I2，U1＞U2 D．I1=I2，U1＜U215、一段导体两端的电压是4．0V时，导体中的电流是1．0A，如果将其两端的电压减小到2．0V，导体中的电流变为（）A．2．0A B．0．25A C．3．0A D．0．50A二、填空题216、把电阻R1=5Ω与电阻R2=15Ω串联起来接入电路中，流过R1、R2的电流之比是_____，R1、R2两端的电压之比是_______。
人教版九年级全一册物理《电阻的测量》同步基础达标题(带答案)
人教版九年级全一册物理17.3电阻的测量同步基础达标题一、单选题1．在做测小灯泡的电阻的实验中，我们发现小灯泡两端的电压减小时，小灯泡的电阻也可能随之减小，这是因为( )A．根据欧姆定律的变形式R=U/I可知：电流一定时，电阻与电压成正比B．当电压减小时，小灯泡的亮度变暗，温度变低，所以电阻变小C．导体的电阻与导体两端的电压有关D．以上都不对2．在“伏安法”测电阻的实验中，下列注意事项中不正确的是（）A．连接电路时，开关应断开B．在无法估计被测电压、电流的大小时，可用试触法选取合适的量程C．将变阻器连入电路时，滑片应放到使电路中电流最大的位置D．电压表应该与待测电阻并联3．在“伏安法测电阻”的实验中，关于滑动变阻器的作用，下列说法中正确的是( )A．控制电源的电压，以免损坏电压表B．改变电阻两端的电压和电路中的电流，实现多次测量C．使电压表和电流表的读数更加准确D．只能使电阻两端的电压升高，电阻中的电流变大4．下列课本中的实验在探究时都要反复进行多次，目的是为了减小误差的是( )A．探究杠杆的平衡条件B．伏安法测电阻C．探究光的反射规律D．探究浮力大小与哪些因素有关5．在用伏安法测量小灯泡电阻的实验中，连接电路时，需要注意以下几点，你认为其中不必要的是( ) A．向电路中连接开关时，应该先将开关断开B．开关应该接在靠近电源正极的位置C．电压表、电流表的量程选择要合适D．向电路中连接滑动变阻器时，应该先将滑片位于变阻器阻值的最大处6．用“伏安法测电阻”的实验中，丹丹分别选用定值电阻和小灯泡为测量对象，在处理实验数据时，分别画出了U﹣I的图象，如图甲、乙所示。
对于图象的分析，以下说法错误的是（）A．图甲是定值电阻的U﹣I图象，图乙是小灯泡的U﹣I图象B．由图象可知，通过定值电阻的电流和定值电阻两端的电压成正比C．由乙图及实验现象可知小灯泡的电阻随灯丝温度的增加而增大D．为了减小误差，应该用多次测量的方法，计算小灯泡的电阻7．在“测量小灯泡电阻”实验中，某同学连接好电路并闭合开关后，发现小灯泡不亮，但电流表有示数．接下来应进行的操作是( )A．更换小灯泡B．更换电源C．检查电路是否断路D．移动滑动变阻器滑片，观察小灯泡是否发光二、填空题8．．在用伏安法测电阻的实验中，滑动变阻器应与被测电阻_____联；连接实验电路时，开关应处于_______状态，滑动变阻器的滑片应放在____________处；在实验中滑动变阻器的]作用是__________________________________________________．9．测定某导体________最基本的方法叫做是伏安法；其实验原理是根据________；实验时所用的两个电表在接入电路时应注意：①选择适当的________、②正确连接________10．某同学按图甲所示的电路图连接实验电路，测量电阻R的阻值．（1）闭合开关S，调节滑动变阻器的滑片P后，观察到电压表和电流表示数分别如图乙、丙所示，则本次实验中电阻R的阻值为_______Ω．（2）该同学继续向右移动滑动变阻器，此时电压表的示数如何变化？_______．11．要测定某一导体的阻值时，只要用电压表测出导体两端的________和用电流表测出通过它的________，就可以利用公式________计算出待测电阻的阻值，这种测电阻的方法叫________．12．如图甲所示为分别测量小灯泡L和定值电阻R后得到的I﹣U关系图象．把灯泡L和电阻R接在电源电压为2V的电路中，如图乙所示，R的阻值为________Ω，电流表的示数为________ A．三、实验题13．要测量一个约为数百欧的电阻R x的阻值。
中考物理实验11-测量小灯泡的电阻
物理试题11测量小灯泡的电阻评分细则
序号
评分标准
分值
得分
备注
1
连接电路时按一定顺序连接
1
2
连接电路时开关断开
1
3
把导线连接到接线柱上前能捻成一缕且顺时针绕到接线柱上
1
4
闭合开关前将滑动变阻器滑片置于阻值最大位置,
1
5
电压表连接正确
1
6
电流表连接正确
1
7
滑动变阻器连接正确（一上一下）
1
8
调整滑动变阻器滑片使电压表示数为规定值
1
9
读出相应的电流表示数并记录
1
10
整理器材，将器材恢复到实验前位置，或放整齐
1
得分合计
说明：
1．电压表连接正确主要包括与灯泡并联、正负接线柱正确。
2．电流表连接正确主要包括与灯泡串联、正负接线柱正确。
3．电路连接错误能及时调整不扣分。
4．接线柱上有两垫圈时，若导线接在两垫圈之间，不按顺时针方向绕也不扣分。
物理试题11测量小灯泡的电阻
实验器材：电池盒1号干电池3节2.5V小灯泡1个小灯座1个25Ω（或50Ω）滑动变阻器1个开关1只导线7根以上0-0.6-3A电流表1只0-3-15V电压表1只
操作程序：
顺序
操作内容
1
按照如图所示的电路图连接实验电路。
2
闭合开关，移动滑动变阻器滑片，使电压表的示数为2.5V，读出此时电流表的示数，记入表格中。
实验总得分学生签字监考教师签字
测试日期：2009年5月日
3
改变滑片的位置，使电压表示数小于2.5V，再次读出电流表示数,并记入对应表格。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
填空题
1．如图是伏安法测电阻的电路图.当开关闭合时，电流表和电压表的示数如下图中指针所指，由此可知电路中R 两端的电压U= 伏，电流强度I= 安.所以电阻R= 欧。
如果开关S 打开，则电流强度______='I 安，电压_____='U 伏，电阻______='R 欧。
2．如图所示是某同学设计的伏安法测电阻的实验电路，图中①是 表，②是 表，为使①表的读数增加，变阻器的滑片P 应向 移动；为使②表读数减小，变阻器的滑片P 应向 移动。
3．伏安法测电阻时，使用的电源电压是15伏，电压表有0~3伏和0~15伏两个量程，电流表有0.6安和3安两个量程，估计待测电阻的阻值约为10欧.则电压表应选择量程 ，电流表应选择量程 。
4．在用电压表和电流表测出导体电阻的实验中。
（1）此实验的原理是：
（2）在虚线框内画出实验电路图，并把图的实物对应连接起来.（滑动变阻器接线柱A 必须使用）
（3）实验中应测量物理量是 和 ，分别用 和 测量.
（4）连接电路时，开关应 ，闭合开关前滑动变阻器滑片应置于 端（填“左”或“右”），滑动变阻器的作用是： 。
（5）某次实验，电流表和电压表的示数如图所示，该次实验测得的电阻x R 为 欧。
（6）如果要使电流表的示数变为0.4安，滑动变阻器滑片应向实物图中 端移动（填“左”、“右”），此时电压表示数为 伏。
（7）若实验中所用器材良好，但某同学在实验中发现电流表的指针几乎不动，而电压表的示数却有明显偏转（示数较大），则电路中发生故障的原因是 。
5．给你一个电流表、一个电池组，一个开关、一个已知阻值的电阻，导线若干，如何测出未知电阻x R 。
（1）画出你设计的电路图 ；
（2）简要说明测量步骤 ；
（3）写出x R 的表达式 。
参考答案
1．0.7 0.1 7 0 0 7
2．电压表 电流表 右 左
3．0~15伏 3安
4．
（1）根据欧姆定律R U I /=得I U R /=.
（2）电路图和实物图如下图所示。
（3）电阻两端电压 通过电阻的电流 电压表 电流表
（4）断开 左 改变被测电阻两端电压
（5）5
（6）左 2
（7）被测电阻两端接线柱接触不良
5．（1）电路图如图所示
（2）把x R 与已知阻值的电阻R 并联在电路中，用电流表分别测出通过x R 及已知阻值R 的电流x I 和0I
（3）R I I R x x ⋅=。
