【CN109946753A】基于低阶Hadamard基矢计算鬼成像的编码系统及方法【专利】
(19)中华人民共和国国家知识产权局
(12)发明专利申请
(10)申请公布号 (43)申请公布日 (21)申请号 201910198845.9
(22)申请日 2019.03.15
(71)申请人 西安交通大学
地址 710049 陕西省西安市咸宁西路28号
(72)发明人 郑淮斌 王高 周宇 刘建彬
陈辉 徐卓
(74)专利代理机构 西安通大专利代理有限责任
公司 61200
代理人 徐文权
(51)Int.Cl.
G01V 8/12(2006.01)
(54)发明名称
基于低阶Hadamard基矢计算鬼成像的编码
系统及方法
(57)摘要
一种基于低阶Hadamard基矢计算鬼成像的
编码系统及方法，系统包括采用低阶Hadamard基
矢进行编码的光强编码器，光强编码器发出的
光，照射到待成像物体后被桶探测器接收，传输
给符合电路，与光强编码进行关联计算；光强编
码器的编码规则为将N阶Hadamard方阵中的-1置
零，并将第一行和第一列去除，得到N -1行和N -1
列的方阵，每一列或每一行即作为低阶Hadamard
基矢，其中N是2的幂；光强编码器采用镂空方式
划分0与1将编码规则制作成掩模版。
本发明从原
理上提高了成像对比度，并运用快速Hadamard反
变换替代经典计算鬼成像中的计算机关联运算，
成像计算速度快，
分辨率高。
权利要求书1页 说明书4页 附图2页CN 109946753 A 2019.06.28
C N 109946753
A
1.一种基于低阶Hadamard基矢计算鬼成像的编码系统，其特征在于：包括采用低阶Hadamard基矢进行编码的光强编码器(1)，所述光强编码器(1)发出的光，照射到待成像物体(2)后被桶探测器(3)接收，传输给符合电路(4)，与光强编码进行关联计算；所述光强编码器(1)的编码规则为将N阶Hadamard方阵中的-1置零，并将第一行和第一列去除，得到N -1行和N -1列的方阵，每一列或每一行即作为低阶Hadamard基矢，其中N是2的幂；所述的光强编码器(1)采用镂空方式划分0与1将编码规则制作成掩模版。
2.根据权利要求1所述基于低阶Hadamard基矢计算鬼成像的编码系统，其特征在于：所述的光强编码器(1)将低阶Hadamard基矢通过镂空方式划分0与1设计成圆形掩模版，并通过圆形掩模版的旋转来实现周期性快速变化的光强编码。
3.根据权利要求2所述基于低阶Hadamard基矢计算鬼成像的编码系统，其特征在于：所述的圆形掩模版能够替换为带型掩模版。
4.一种如权利要求1-3中任意一项所述基于低阶Hadamard基矢计算鬼成像的编码系统的成像方法，其特征在于，包括以下步骤：
1)光源发出的光经过光强编码器(1)，照射到待成像物体(2)被桶探测器(3)接收；
其中，光经过处于第i个低阶Hadamard基矢编码的光强编码器(1)后形成编码散斑光束，
其光强分布为桶探测器(3)探测到的总光强值为：在上式中，是待成像物体的像素矢量，I i 是桶探测器(3)在第i个编码散斑光束下探测到的总光强值；
2)桶探测器(3)测量得到的光强信号传输给符合电路(4)，得到成像结果；
所述的符合电路(4)把桶探测器(3)的输出信号进行快速Hadamard反变换，即实现了桶
探测器(3)的输出信号与对应的光强编码进行快速关联计算：
式中，N为光强编码器的编码周期，C H 为编码的自相关矩阵，G (2)为物体的鬼成像结果。
5.根据权利要求4所述的成像方法，其特征在于，Hadamard方阵的自相关矩阵C ij
为：将N阶Hadamard方阵中的-1置零，得到方阵M；
方阵M的自相关矩阵C Mij
为：
对于单个像素点的物体进行成像，低阶Hadamard获得的对比度为：
6.根据权利要求4所述的成像方法，其特征在于，所述的符合电路(4)采用快速Hadamard反变换时借助蝶形运算来实现计算复杂度为O(NlogN)的加减法。
权 利 要 求 书1/1页2CN 109946753 A。
基于DMD的Hadamard编码模板改进设计与光谱数据修正方法研究
收稿 日期 ：２ ０ １ ２ － １ ０ — ３ ０ ．修订 日期 ：２ ０ １ ３ — ０ １ — ０ ８
基 金项目 ： 国家 自然科学基金项 目（ ６ １ １ ６ ５ ０ ０ ４ ） 资助
作者 简介 ： 徐
君， １ ９ ７ ９ 年生， 华东交通大学信息工程学院讲师
ｅ － ｍ ａ ｉ ｌ ： ￣ ｓ ｄ ｃ ｑ ＠１ ６ ３ ． ｃ ｏ ｎ ｒ
Ｔ ａ ｂ ｌ ｅ １ Ｔ ｈ ｅ ｒ ｅ ｃ ｏ ｖ ｅ ｒ ｅ ｄ ｓ ｐ ｅ ｃ ｔ ｒ ａ ｌ ｖ ｅ ｃ ｔ ｏ ｓ ｒ ｏ ｆ ｔ ｈ ｅ ｔ ｅ ｎ ｐ ｉ ｘ ｅ ｌ ｓ
小误差 ， 可 以取它们 的平均值得 到一个新 的 ６ 阶的光谱 矢量
作 为这 １ ０个像 素点 的理 想光谱矢量 。 对于像素点 Ｐ 。 ～Ｐ 。 ，可 以寻 找一个 修 正 系数来 对 复原 后所 得的 ７ 个光谱元进行修正计算 ， 得到能反 映 目标光 谱特 征的 ６阶理想光谱矢量 。 如图 ５ （ ｂ ） 所示 ，以像 素点 户 ｓ 为例 ， 用［ １ ２ ｚ ３ ｚ ４ ５ ｚ ６ ｚ ７ ］ 表示 复原后 得到 的 ７阶光 谱 矢量， 用［ ｚ ． ２ ７ ｚ 。 ｓ ． ２ ７ ６ ］ 表示理 想 ６阶光谱矢 量 ，根据
第３ ３ 卷， 第５ 期 ２ ０ １ ３年 ５月
光
谱
学
与
光
谱
分
析
Ｓ ｐ ｅ ｃ ｔ ｒ ｏ ｓ ｃ ｏ ｐ ｙ ａ ｎ ｄ Ｓ ｐ ｅ ｃ ｔ ｒ ａ ｌ Ａｎ ａ ｌ ｙ ｓ ｉ ｓ
Ｖｏ １ ． ３ ３， Ｎｏ ． ５ ， ｐ ｐ １ ４ １ ９ — １ ４ ２ ３ Ｍａ ｙ ，２ ０ １ ３
基 于 ＤＭＤ 的 Ｈａ ｄ ａ ｍａ ｒ ｄ变 换成像光 谱技术是 最近几年 来 国际光谱学研 究领域 的热 点之一 ＿ １ ］ 。用 ＤＭＤ设 计 Ｈａ ｄ —
光场强度分布对鬼成像成像质量的影响
光场强度分布对鬼成像成像质量的影响王志峰;姚治海;高超;王晓茜【摘要】鬼成像的优越性使其应用前景非常广泛,而其成像质量是决定鬼成像实用化的重要因素之一.在鬼成像系统中,光源性质是影响鬼成像成像质量的重要因素.通过数值模拟与实验,验证了光场的空间结构的分布与一阶统计分布对鬼成像的成像质量的影响.并通过对比度和衬噪比这两个指标来衡量鬼成像的成像质量,发现光场的一阶统计性质对成像质量的影响尤为明显.将光场的统计分布调制为均匀分布时,能够显著提高了图像的对比度和衬噪比,因此可以只通过调节光场的一阶统计分布而提高鬼成像的成像质量.%The superiority of ghost imaging makes its application prospect very broad;and the image quality is one of the important factors to determine the practical application of ghost imaging. Through the numerical simulation and ex-periment,the distribution of the spatial structure of the light field and the influence of the first-order statistical distribu-tion on the imaging quality of the ghost imaging are verified. The influence of the first-order statistical properties of the optical field on the image quality is especially obvious according to the visibility and CNR of the image. When the statistical distribution of the light field is modulated into a uniform distribution,the visibility and CNR of the image can be improved obviously;so that the image quality of the ghost imaging can be improved only by adjusting the first-order statistical distribution of the light field.【期刊名称】《长春理工大学学报（自然科学版）》【年(卷),期】2018(041)001【总页数】5页(P22-25,29)【关键词】鬼成像;空间分布;统计分布;成像质量【作者】王志峰;姚治海;高超;王晓茜【作者单位】长春理工大学理学院,长春130022;长春理工大学理学院,长春130022;长春理工大学理学院,长春130022;长春理工大学理学院,长春130022【正文语种】中文【中图分类】O438鬼成像，又称为关联成像，是近些年兴起的新型成像技术[1-4］。
基于Hadamard编码的磁共振谱技术
基于Hadamard编码的磁共振谱技术陈妤姗;刘璟【摘要】多维核磁共振谱能够提供更为丰富的结构信息,因此被广泛应用于化学、材料和生命科学等各领域,然而常规的采集方法十分耗时且对磁场的均匀性要求较高。
Hadamard波谱是一种不使用傅里叶变换的多脉冲实验方法,在磁共振实验中能够实现水峰抑制、数据降维、加快实验速度、提高信噪比以及谱细节探究等目的。
通过设计多色组合脉冲,结合Hadamard技术可以方便快捷地获得高分辨Hadamard磁共振谱,包括高分辨一维、二维和多维Hadamard谱。
【期刊名称】《生物化工》【年(卷),期】2017(000)004【总页数】3页(P65-67)【关键词】Hadamard编码;核磁共振;高分辨谱学【作者】陈妤姗;刘璟【作者单位】集美大学;集美大学【正文语种】中文【中图分类】O482.531脉冲傅里叶变换技术[1]在核磁共振（Nuclear Magnetic Resonance，NMR）应用中占据着绝对的统治地位。
脉冲傅里叶方法提供的相干累加的能力，对于克服核磁共振固有的低灵敏度起了巨大的作用。
同时，脉冲傅里叶方法也为核磁共振的实验设计提供了无限的可能性。
脉冲傅里叶方法的极大成功，使人们几乎忘记了其他可能的选项。
而Hadamard波谱作为一种不使用傅里叶变换的多脉冲实验方法，能够提供和傅里叶方法相同的（时间/灵敏度）的比值。
同时，在某些特殊的领域，它甚至能解决一些脉冲傅里叶变换技术难以解决的问题。
Hadamard波谱是由Freeman小组提出的一种不同于脉冲激发、傅里叶变换的新技术[2]，它利用由选择性脉冲合成的多色脉冲在现代谱仪上模拟实现多通道激发，同时利用Hadamard矩阵对各次实验中每个通道的信号进行编码，并根据同一个矩阵所采集的数据集进行解码，从而得到各个通道的信号。
它采用脉冲间隔内采一点的方式来记录谱图信息，激发通道数决定了谱图的分辨率，不需要经过傅里叶变换，就可以获得样品的谱图。

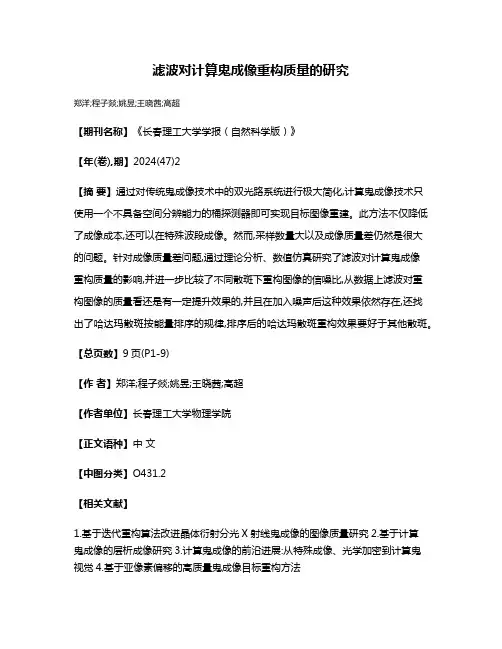

滤波对计算鬼成像重构质量的研究
