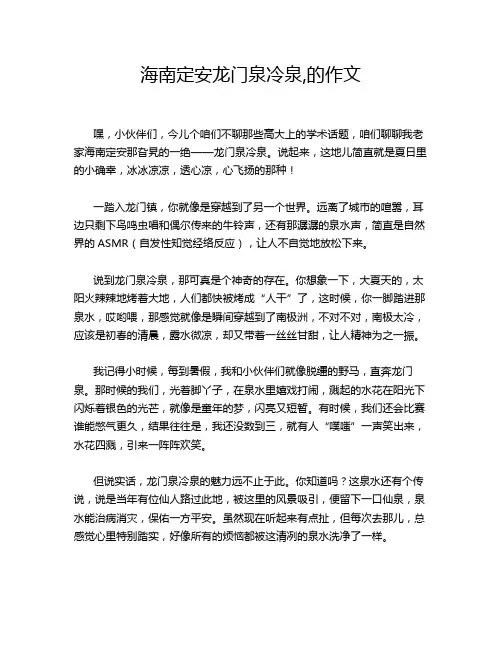

海南定安龙门泉冷泉,的作文
海南定安龙门泉冷泉,的作文嘿，小伙伴们，今儿个咱们不聊那些高大上的学术话题，咱们聊聊我老家海南定安那旮旯的一绝——龙门泉冷泉。
说起来，这地儿简直就是夏日里的小确幸，冰冰凉凉，透心凉，心飞扬的那种！一踏入龙门镇，你就像是穿越到了另一个世界。
远离了城市的喧嚣，耳边只剩下鸟鸣虫唱和偶尔传来的牛铃声，还有那潺潺的泉水声，简直是自然界的ASMR（自发性知觉经络反应），让人不自觉地放松下来。
说到龙门泉冷泉，那可真是个神奇的存在。
你想象一下，大夏天的，太阳火辣辣地烤着大地，人们都快被烤成“人干”了，这时候，你一脚踏进那泉水，哎哟喂，那感觉就像是瞬间穿越到了南极洲，不对不对，南极太冷，应该是初春的清晨，露水微凉，却又带着一丝丝甘甜，让人精神为之一振。
我记得小时候，每到暑假，我和小伙伴们就像脱缰的野马，直奔龙门泉。
那时候的我们，光着脚丫子，在泉水里嬉戏打闹，溅起的水花在阳光下闪烁着银色的光芒，就像是童年的梦，闪亮又短暂。
有时候，我们还会比赛谁能憋气更久，结果往往是，我还没数到三，就有人“噗嗤”一声笑出来，水花四溅，引来一阵阵欢笑。
但说实话，龙门泉冷泉的魅力远不止于此。
你知道吗？这泉水还有个传说，说是当年有位仙人路过此地，被这里的风景吸引，便留下一口仙泉，泉水能治病消灾，保佑一方平安。
虽然现在听起来有点扯，但每次去那儿，总感觉心里特别踏实，好像所有的烦恼都被这清冽的泉水洗净了一样。
而且啊，这泉水还有个神奇的地方，就是冬暖夏凉。
冬天的时候，水温虽然低，但泡在里面却不会觉得刺骨，反而有一种温暖从脚底升起，直暖到心里；夏天更不用说了，简直就是天然的大冰箱，比喝十瓶冰镇饮料还解暑。
有时候我也在想，这龙门泉冷泉是不是有种魔力，能让人忘却烦恼，回归本真。
每次离开那里，我都像是被重新充电了一样，充满了力量和希望。
也许，这就是大自然的魅力吧，它总能以它独有的方式，治愈我们的心灵。
所以啊，如果你有机会来海南，别忘了去定安龙门镇走一趟，亲自感受一下龙门泉冷泉的魔力。
龙门湖水上乐园旅游词
龙门湖水上乐园旅游词
龙门湖水上乐园，位于中国湖南省常德市澧县，是一个集游玩、
休闲、娱乐于一体的综合性水上游乐场所。
这里环境优美，水质清澈，是夏季避暑的理想选择。
龙门湖水上乐园占地广阔，拥有众多刺激好玩的水上游乐设施。
其中最具人气的项目就属大型水滑道了，快速滑下玩家身临其境般体
验速度与风的刺激。
同时，还有蛇形滑道、急流漂流、水上滑梯等项目，适合不同年龄段的游客，无论是老少皆宜。
除了水上项目，龙门湖水上乐园还设有专门的儿童区，为小朋友
营造了一个安全、有趣的游玩环境。
儿童区里有各种互动水玩设施，
如儿童水滑梯、浅水泳池等，让孩子们尽情玩水的同时提高了身体素质。
水上乐园还设有舒适的休息区，供游客休息、用餐和换衣。
这里
提供各种美食，满足不同游客的口味需求。
游客还可以租借救生圈、
游泳圈等物品，确保游玩的安全性。
龙门湖水上乐园的工作人员经过专业培训，能够提供优质的服务，确保游客的游玩体验。
安全是乐园的首要任务，游客可以放心享受游
玩的乐趣。
如果您想远离城市喧嚣，享受水上运动的乐趣，来一次畅快的夏
日水上之旅，龙门湖水上乐园将是您的不二选择。
无论是与家人、朋
友一同游玩，还是组织团队建设活动，这里都会给您带来难忘的回忆
和精彩的体验。
快来龙门湖水上乐园，释放压力，畅游心情！。
律诗100首
律诗100⾸律诗100⾸⽂/陈⽂(平⽔韵)1.五律-秋⼭⼜⾄秋⼭处，苔⽣烟霭浓。
暗窥猿挂壁，时见雁回峰。
波映千年⽇，云浮百尺松。
忽逢樵牧者，独倚⼀枝筇。
2.五律-梅花吾有栖闲意，何时复到秦？空留听⾬客，不见惜花⼈。
烹茗拂残雪，取琴掸旧尘。
⼏枝依岭北，绝似故乡春。
3.五律-觅幽古寺荒烟合，⼭深⿅欲眠。
⼊寻⽞圃地，⾏穿⽩云边。
⾦桂枕庭⽉，丹霞照⽟泉。
鸟旋青霭⾥，啭啭似谈禅。
4.五律-早⾏蘋风时见起，相与到⼭阴。
鸾鹤千秋意，烟霞万古⼼。
云垂楼阁邸，塔映⽵松林。
欲问前朝事，苔深不可寻。
5.五律-岁杪新岁接残腊，莓苔⼜⼏青？啼声多寂寞，瘦影独伶俜。
分草寻幽径，痴云坐野亭。
松尖还覆雪，⽩⾸两忘形。
6.五律-惜春⽵外横新枝，引来双蝶飞。
长河归缥缈，澹雾锁熹微。
岭爱青罗帔，莺调⾦缕⾐。
我斟三碗酒，未醉已忘机。
7.五律-春事城头吹⽟笛，春事不须歌。
⼭叠迎风细，楼⾼得⽉多。
燕低双剪⽔，鱼上乱浮波。
知是何时起？推窗见绿萝。
8.五律-离思虚阁云楼处，庭深雀藏檐。
苔痕穿古砌，烛影映疏帘。
弄笛唤青鸟，临风听⽟蟾。
话长芳讯短，惆怅落眉尖。
9.五律-春早回塘新⾬后，鸥鹭满沙汀。
露笋眠飞絮，风枝戏翠萍。
回眸⼭挂碧，移步草分青。
云散云还起，游于⽯畔亭。
10.五律-秋晚夜笛吟明⽉，依稀廿四桥。
梅边逢细⾬，桂⼦误花朝。
岭瘦知萧瑟，阶长数寂寥。
殷勤问秋雁，谁系⽊兰桡。
11.五律-仙居只鸟戏松庭，芸窗作⽟声。
草⽣双屣绿，云敛⼀⼭晴。
紫⽓盈仙袂，沧浪濯短缨。
羡君溪岸住，处处踏歌⾏。
12.五律-云深⽯⽩天长迥，秋寒⽇⼜斜。
渡头听过雁，松下数昏鸦。
执镐锄苍术，提篮拾桂花。
不知云尽处，是否有⼈家。
13.五律-春⽇闲⾏眠松坐磐⽯，弈道对青⼭。
野岸⾏云度，汀洲⼣鸟还。
篱前斜⽇短，江畔落花闲。
觅得春风句，置于⼏案间。
14.五律-幽居待友我住东林畔，悠悠意未穷。
振⾐苍⽔处，闻磬碧⼭中。
欲作萼边绿，不为枝上红。
故⼈今晚⾄，柴户掩春风。
15.五律-游春晚出碧桥外，春临⽩塔西。

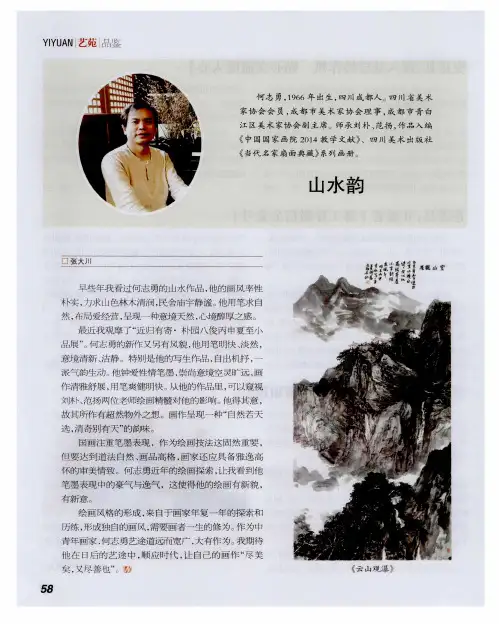

山水韵
何 志勇 ， １ ９ ６ ６年 出生 ， 四 川 成 都 人 。四 川 省 美 术
家协 会 会 员， 成 都 市美术 家协会理 事 ， 成都 市青 白
江 区美 术 家协 会 副主 席 。师 承 刘朴 、 范扬 ， 作 品 入 编
《 中国国家画院 ２ ０ １ ４教 学 文 献 》 、四 川 美 术 出版 社
《 雨后 千 山格 外奇 》
《 千佛 寨》 《 四 川龙 门山》
耋
、
，
《 青 山寂寂 水悠 悠》
《 当代 名 家 扇 面 典 藏 》 系列 画册 。
山水 韵
早些年我看过何志 勇的 山水 作品 ， 他的画 风率性 朴实 ， 力求 山色林木清润 ， 民舍庙宇静谧 。 他用笔求 自
然， 布局爱经营 ， 呈现 一 种 意 境 天 然 ， 心 境 醇 厚之 感 。 最近 我观摩 了“ 近 归有 寄 ・朴 园 八 俊 丙 申 夏 至 小 品展” 。 何 志 勇的 新 作 又 另有 风 貌 ， 他用笔明快 、 淡然， 意境清新 、 洁 静 。特 别 是 他 的 写 生 作 品 ， 自出 机 抒 ， 一
有新 意 。
绘画 风格的形成 ， 来 自于画 家年复一 年的探索 和 历练 ， 形成独 自的画风 ， 需 要画者一生的修为 。 作为中 青年画家 ， 何志 勇艺途道远 而宽广 ， 大有作 为。 我期待
他 在 日后 的 艺 途 中 ， 顺应 时代 ， 让 自己的 画作 “ 尽 美 矣， 又 尽善 情笔墨 ， 崇 尚意境空 灵旷远 ， 画 作清雅舒 展 ， 用 笔爽健明快 。 从他的作品 里 ． 可 以窥视
刘朴 、 范 扬 两 位 老 师 绘 画 精 髓 对 他 的影 响 。 他得其意 ，
龙门石窟讲解概要
龙门石窟讲解概要——导游必备知识1、车上概况行车过了关林之后开始讲解，到了停车场结束。
2、交代注意事项①停车场距离景区还有一公里多远，有景区电瓶车大家自愿乘坐；②告诉游客游览的时间，一般为二小时左右；③告戒游客慎重购买景区纪念品，为下一步进唐三彩店购物作铺垫。
3、龙门大桥①大桥为1962年修建，“龙门”二字的故事（1973年10月13日陈毅元帅所题）；②简单介绍世界遗产标志。
4、禹王池①介绍禹王池名称的由来；②介绍泉水（山上流下的矿泉水为恒温23℃—25℃之间）5、潜溪寺①介绍洞、窟、龛的区别；②介绍唐代石刻与北魏石刻的区别；③介绍潜溪寺雕刻年代，主尊佛的名字及艺术风格。
6、陈抟碑①介绍陈抟其人（华山老祖）；②介绍碑刻上诗句的含义；③介绍陈抟的预言（夹马营中紫气高，属猪人已著皇袍）。
7、宾阳三洞①介绍宾阳洞名称由来及雕刻朝代；（可以让游客先猜测一下洞窟开凿于什么朝代，提高游客参与的积极性）②重点介绍宾阳中洞；（交代修建者以其修建的原因、雕刻时间、工程规模及帝后礼佛图等。
其雕刻华丽精美为北魏造像的颠峰之作）③宾阳南洞；（介绍雕刻朝代、北魏开凿唐代完工及伊阙佛龛之碑）④宾阳北洞；⑤介绍龙门石窟遭到破坏的主要原因。
8、摩崖三窟①可讲可不讲；（如果不看的话，导游可以这样讲：摩崖三窟是半成品，没有雕刻完成，艺术价值不高，没有必要参观了）②介绍三佛龛；（中间为弥勒佛，两侧为燃灯佛和释迦牟尼）③介绍女皇武则天。
8、摩崖红线（82.8字样，系1982年8月伊河洪水最高水位）9、来到龙门石窟主要是看四最（最大、最小、最美、最丑），走到这里我们还没有看到这四最。
要想看到的话请大家继续跟我走。
给游客留下悬念，吊起他们的兴趣。
10 、途中讲解香山寺11 、观澜亭（明代遗留文物）12、双窟①可讲可不讲；（如果万佛洞上人多可以讲一下，控制一下时间）②介绍武则天与唐高宗；（当时政治背景）13 、万佛洞①介绍洞窟雕刻年代、主尊佛名称；②介绍一万五千尊小佛；（数量众多、形态各异）③介绍最美的雕像；（线条优美、比例符合黄金分割、梅兰芳大师的故事）14、老龙洞（可讲可不讲）①介绍老龙洞为天然溶洞，后人在天然溶洞的基础上开凿而成的；②介绍天然洞窟与人工开窟的区别；（天然洞窟没有主尊佛、佛龛杂乱无章）15 、莲花洞①洞顶巨大的高浮雕莲花，中间为释迦牟尼游历立佛（北魏）②最小佛像；（仅高2厘米，一千五百多个神态各异）③洞口外“伊阙”两个大字，系明代河南巡案赵炎所题；④洞顶莲花与人民大会堂主会堂的莲花吊灯的关系。
龙门作文500字6篇
龙门作文500字龙门作文500字6篇在平平淡淡的日常中，大家都跟作文打过交道吧，作文一定要做到主题集中，围绕同一主题作深入阐述，切忌东拉西扯，主题涣散甚至无主题。
那么一般作文是怎么写的呢？下面是小编为大家整理的龙门作文500字6篇，欢迎阅读，希望大家能够喜欢。
龙门作文500字篇1从前有座山，山里有条河，河里有群鱼，它们叫鲤鱼，鱼群中有条与众不同的小鱼，故事就从它身上开始……“哗啦啦”一道鲜红的身影从水地窜出来，用力的扭动身躯往前面一个拱桥形的树根上“飞”去。
眼看就要“飞”过去了，突然，那道鲜红的身影在空中一僵，猛地往下掉。
“扑通”一声，它落入了水中，溅起了一片水花，便不见了身影。
过了一会儿，那道鲜红的身影又出现了。
它一只重复着两个动作，窜出、掉落、窜出、掉落……它一直这么练，直到太阳下山才离开。
第二天早上，天刚翻出鱼肚白，它又来了。
就这样，日复一日，年复一年，它终于跳了过去。
之后，它再也没来过这个地方。
它的家人也不知道她去了哪里。
几年后还是原来那座山，原来那条河，原来那群鱼，只不过又来了一条大鱼。
它浑身都是金红色，眼睛滴溜溜地转着；头上还有两个凸出来的小包，也不知道是用来干啥的；它的大尾巴一拍水面便掀起一大片一大片的水花，岸上的花草们都湿了一片。
“啪啪啪”，那有力的大尾拍打着水面，显的格外兴奋。
可是，鱼群却不解的看着那条大鱼，大鱼露出失望的神情，悻悻的游走了。
“扑通”一声，那道熟悉的身影，又从水底窜出来，啊！是那条大鱼！它就是以来的那条小鱼，“呼”它一跃而上，飞上天空，冲破天际。
忽然，一道大门出现在大鱼的眼前，上面印着金灿灿的两个大字——-龙门。
大鱼的眼中闪过一丝惊喜，不假思索的往前跃去。
在刹那间，它变身成一条美丽的金龙。
它腾空飞起，往下看了看自己的家园，眼里流露出许多不舍与留恋。
它叹了口气，便飞向东方，消失在金子般的阳光中。
龙门作文500字篇2五月三日，天气晴朗。
我们三个小朋友和自己的爸爸妈妈一起去龙门泡温泉。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
诚建质检 2013 年第DJW2013-号第 1 页共 8 页龙门水韵6#楼浅层平板载荷试验
检测报告
1、工程概况
1.1 工程基本信息
1.2 设计地基参数
1.3 工程地质概况
拟建场地位于伊川县槐树村东，洛栾快速西侧，场地现状为整平后空地及耕地，无临近建筑物交通便利，施工条件良好。
拟建场地起伏较大，场地各勘探点口标高在正 156.36-160.52 米，相对高差 4.16 米。
场地地貌单元属于伊河左岸一级阶地。
本次勘探揭露深度内，场地除表层普遍分布有 0.5-4.8 米的人工填土外，其下土层属于第四系冲，洪积作用形成的黄土状粉质粘土及圆砾，卵石层，自上而下共分为 5 层，其各层岩性特征如下：
第 1 层人工填土：以粉质粘土为主，局部耕土，含砖块，植物根茎，卵石等，结构松散。
层厚 0.5-4.8 米，层地埋深 0.5-4.8 米。
建议挖除。
第 2 层黄土状粉质粘土：褐黄色，可塑，局部软塑状，局部地段缺失，夹黄土状粉土薄层，土质部均匀，孔隙发育，含植物根经，细砂，见黑色斑点，有机质含量较高，无摇振反应，无光泽，干强度低，韧性低，具中压缩性，不具湿显性，层厚 0.5-4.3 米，层地埋深 1.0-5.4 米。
第 3 层卵石：杂色，骨架成分为石英岩，安山岩，斜长斑岩，磨圆度中等，级配一般，中，粗砂充填，局部夹粗纱，淤泥粘土晶体，层厚 0.5-2。
1 米，层地埋深 1.5-6.8 米。
第 4 层卵石：杂色，骨架成分为石英岩，安山岩，斜长斑岩，磨圆度中等，级配一般，中，粗砂充填，局部夹粗纱，淤泥粘土晶体，层厚 1.5-4.4 米，层地埋深 1.5-4.5 米。
第 5 层泥质砂岩：红色，深红色，巨厚层状，主要成分为粉砂，表层局
部为砾岩，结构面较完整，结构面结合一般，属于及软岩，为较完整岩，该层
泥质岩未揭穿，揭露层厚度 2.8-6.4 米，局部揭露层低埋深 15.0-17.0 米。
详细地质情况见洛阳市规划建筑设计院有限公司于 2013 年 3 月 7 日出
具的《龙门水韵商业街场地岩土工程勘察报告》。
2、试验目的
通过3 个点地基土浅层平板载荷试验，了解平板载荷试验的加载系统、反
力系统和变形量测系统，掌握试验的操作步骤及技术要求，采用试验数据判定
本工程砂卵石地基承载力特征值是否满足设计要求。
3、试验依据
3.1委托合同及设计文件等相关资料
3.2 《建筑地基基础设计规范》（GB50007-2011）
3.3 《建筑地基处理技术规范》（JGJ 79-2012）
3.4 《建筑地基基础工程施工质量验收规范》（GB50202-2002）
3.5抽检原则：每单位工程不应少于3点，1000m2以上工程，每100m2至少应
有1点，委托单位及监理单位共同确定。
3.6抽检数量：3 点。
4、试验仪器设备
试验设备包括承压板、加荷装置和沉降观测装置。
（1）加荷系统：承压板（钢制板）面积不小于 1.0m2（本工程采用边长为
1m 的刚性承压板，面积为 1.0m2）；加荷装置为液压千斤顶和应力环。
（2）反力系统：地锚、工字钢反力架。
一般反力可以由重物、地锚单独或
地锚与重物联合提供。
本工程采用压重平台反力装置，能提供反力 450kN 左右。
（3）量测系统：支撑柱、基准梁、位移测量元件等
5、试验方法
试验按照《建筑地基基础设计规范》（GB50007-2011）浅层平板载荷试验要求，采用慢速维持荷载法进行，加载等级分 8 级，最大加载压力不应少于设计要求设计值的 2 倍。
5.1 加载操作：本工程3个点浅层平板载荷试验最大加载压力为360kPa，均分为 8 级。
每级 45kPa.具体分级见下表：
平板载荷试验加载分级表
5.2 加载稳定标准：当在连续两小时内，每小时的沉降量小于0.1mm时，则
认为已趋稳定，可加下一级荷载。
5.3 沉降观测：每级加载后，按间隔10、10、10、15、15min读记承压板沉
降量一次，以后每半个小时读记一次。
5.4 试验观测与记录：将观测数据记录在载荷试验记录表中。
5.5 终止试验条件：当出现下列情况之一时,即可终止加载,当满足前三种情况之一时,其对应的前一级荷载定为极限荷载;
(1)承压板周围的土明显的侧向挤出；
(2)沉降 s 急骤增大，压力～沉降曲线出现陡降段；
(3)在某一级荷载下，24 小时内沉降速率不能达到稳定标准；
(4)承压板的累计沉降量已大于其宽度或直径的 6%；
(5) 当达不到极限荷载，而最大加载压力已大于设计要求压力值的 2 倍。
5.6 卸载：卸载应分级进行，每级卸载量取加载时分级荷载的2倍，逐级等
量卸载。
卸载时，每级荷载维持 1h，按第 15、30、60min 测读桩顶沉降量后，
即可卸下一级荷载。
卸载至零后，应测读桩顶残余沉降量，维持时间为 3h，测读时间为第 15、30min，以后每隔 30min 测读一次。
注：加、卸载时应使荷载传递均匀、连续、无冲击，每级荷载在维持过程中的变化幅
度不得超过分级荷载的±10%。
5.7 砂卵石地基承载力特征值的确定
1）当压力-沉降(P～s)曲线上有比例界限时，取该比例界限所对应的荷载值；
2）当极限荷载小于对应比例界限的荷载值的 2 倍时，取极限荷载值的一半；
3）当不能按上述两款要求确定时，可取 s/b=0.01 所对应的荷载，但其值不应大于最大加载量的一半。
承压板的宽度或直径大于 2m 时，按 2m 计算。
6、试验数据及资料整理
6.1绘制 p-s 曲线和 s-lgp 曲线（详见附图）
6.2 本工程各试验点的载荷试验概况见下表
试验点浅层平板静载试验概况表
6.3试验结果
本工程 3 个点载荷试验结果见下表。
地基承载力特征值判定表
根据《建筑地基基础设计规范》（GB50007-2011）附录 C.0.8 条规定，3 点砂卵石地基承载力特征值的平均值为 180kPa，极差不超过平均值的 30%，故取平均值 180kPa 为本工程灰土地基承载力特征值，满足设计要求。
附图：浅层平板载荷试验沉降汇总表及 p-s 曲线和 s-lgp 曲线
最大加载量: 360kPa最大位移量: 4.85 mm最大回弹量: 0.00 mm回弹率: 0.0% 0721442162883601101001000
0.00
p(kPa)lgp(kPa)
1.00 1.00
2.00 2.00
3.00 3.00
4.00 4.00
5.00 5.00
s(mm)p-s 曲线s(mm)s-lgp 曲线
最大加载量: 360kPa最大位移量: 4.81 mm 最大回弹量: 0.00 mm回弹率: 0.0% 0721442162883601101001000
1.00
2.00
3.00
4.00
5.00
最大加载量:360kPa最大位移量: 5.13mm最大回弹量:0.00 mm回弹率: 0.0% 0721442162883601101001000
0.00
p(kPa)lgp(kPa)
1.00 1.00
2.00 2.00
3.00 3.00
4.00 4.00
5.00 5.00
s(mm)p-s 曲线s(mm)s-lgp 曲线。
