材料力学课程设计__五种传动轴的静强度、变形及疲劳强度的计算

合集下载

材料力学课程设计曲柄轴的强度设计、疲劳强度校核及刚度计算

材料力学课程设计曲柄轴的强度设计、疲劳强度校核及刚度计算

材料力学课程设计设计计算说明书序号:160图号及数据号:7—7—16设计题目:曲柄轴的强度设计、疲劳强度校核及刚度计算学生学号:学生姓名:指导教师:2011年10月12日目录一、材料力学课程设计的目的 (2)二、材料力学课程设计的任务和要求 (2)三、设计题目 (3)1、设计题目 (3)2、曲柄轴力学模型 ................................................................... 错误!未定义书签。

3、设计数据(表7-12中第16组数据) (4)四、设计内容 (4)1、曲柄轴内力图 (4)2、按强度条件设计主轴颈D和曲柄颈的直径d (5)3、校核曲柄臂的强度 (7)4、校核主轴颈的疲劳强度 (9)5、用能量法计算A端截面转角yθ,zθ (9)五、改进措施 (9)六、设计体会 (10)七、参考文献 (11)八、附件(编程与运算结果) (11)附录:力和支座反力求解 (11)一、材料力学课程设计的目的本课程设计的目的是在于系统学完材料力学之后,能结合工程中的实际问题,运用材料力学的基本理论和计算方法,独立地计算工程中的典型零部件,以达到综合运用材料力学的知识解决工程实际问题之目的。

同时,可以使学生将材料力学的理论和现代计算方法及手段融为一体。

既从整体上掌握了基本理论和现代的计算方法,又提高了分析问题,解决问题的能力;既把以前所学的知识(高等数学、工程图学、理论力学、算法语言、计算机和材料力学等)综合运用,又为后继课程(机械设计、专业课等)打下基础,并初步掌握工程中的设计思想和设计方法,对实际工作能力有所提高。

具体的有以下六项:1、使学生的材料力学知识系统化、完整化;2、在系统全面复习的基础上,运用材料力学知识解决工程中的实际问题;3、由于选题力求结合专业实际,因而课程设计可以把材料力学知识和专业需要结合起来;4、综合运用了以前所学的个门课程的知识(高数、制图、理力、算法语言、计算机等等)使相关学科的知识有机地联系起来;5、初步了解和掌握工程实践中的设计思想和设计方法;6、为后继课程的教学打下基础。

材料力学课程设计-五种传动轴.

材料力学课程设计-五种传动轴.

材料力学课程设计五种传动轴静强度、变形及疲劳强度计算(b)班级:11级机械城轨二班姓名:林胜军学号:指导老师:任小平2013年6月目录一.设计目的: (3)二.材料力学课程设计的任务和要求 (3)三.设计题目: (3)四.设计内容 (5)五.程序设计 (20)六、课程设计总结 (23)一.设计目的:本课程设计的目的是在于系统学习完材料力学之后,能结合工程中的实际问题,运用材料力学的基本理论和计算方法,独立的计算工程中的典型零部件,以达到综合运用材料力学的知识解决实际问题的目的。

同时,可以使学生将材料力学的理论和现代计算方法及手段融为一体。

既从整体上掌握了基本理论和现代的计算方法,又提高了分析问题、解决问题的能力,又为后继课程(零件、专业课等)打下基础,并初步掌握工程中的设计思想和设计方法,对实际工作能力有所提高。

具体的有以下六项:1. 使学生的材料力学知识系统化完整化;2. 在全面复习的基础上,运用材料力学知识解决工程中的实际问题;3. 由于选题力求结合专业实际,因而课程设计可以把材料力学知识与专业需要结合起来;4. 综合运用以前所学习的各门课程的知识,使相关学科的只是有机的联系起来;5. 初步了解和掌握工程实践中的设计思想和设计方法;6. 为后续课程的教学打下基础二.材料力学课程设计的任务和要求参加设计者要系统复习材料力学课程全部基本理论和方法,独立分析、判断设计题目的已知条件和所求问题,画出受力分析计算简图和内力图列出理论依据并导出计算公式,独立编制计算程序,通过计算机给出输出结果,并完成设计计算说明书。

三.设计题目:传动轴的材料均为优质碳素结构钢(牌号45),许用应力[σ] =80MPa,经高频淬火处理,σb=650MPa,σ-1 =300MPa,τ-1 =155MPa。

磨削面的表面,键槽均为端铣加工,阶梯轴过度圆弧r均为2mm,疲劳安全系数n =2。

要求:1. 绘出传动轴的受力简图;2. 作出扭矩图和弯矩图;3. 根据强度条件设计等直轴的直径;4. 计算齿轮处轴的挠度(均按直径Φ1的等直杆计算);5. 对阶梯传动轴进行疲劳强度计算。

轴强度计算公式完整版

轴强度计算公式完整版
#43;C) -Fr×C-Ma=0
RBV=(Fr×C+Fa×d/2)/(b+C)=3790N RCV=Fr-RBV=111N
M′1V=RBV×b=3790×110=416900Nmm M″1V=RCV×C=111×180=19980Nmm
危险截面计算应力:
ca

M ca W

M 2 (T )2
0.1d 3
1
Mpa
危险截面所需直径:
d
3Βιβλιοθήκη M ca0.1 1
3
M 2 (T )2
0.1 1
mm
[σ-1]-许用弯曲应力,按材料查表(15-1) ★ 危险截面的确定:
综合0500 tg12o15 2280 N 2 .求作支反力及弯矩图 H面:
RBH=FtC/(b+C)=10500×180/(110+180) =6520N
RCH=Ft-RBH=10500-6520=3980N
M1H=RBH×b=6520×110=717000Nmm
S S 2
步骤
1. 作轴的受力计算简图,求支反力
2. 求作支反力及弯矩图(MH、MV图) 3. 求作合成弯矩图(M图) 4. 求作扭矩及扭矩图(αT图) 5. 求作当量弯矩及当量弯矩图(Me图) 6. 强度计算(转轴)
⑵ 按疲劳强度条件精确校核计算
Ⅰ计算危险截面弯曲、扭转应力 危险截面:
M
W
T
WT
载荷大直径小 有应力集中处
Ⅱ 计算弯曲、扭转疲劳的安全系数
S

1 K a m
S

1 K a m
Ⅲ 计算危险截面疲劳强度的安全系数
Sca

五种传动轴静强度变形计算

五种传动轴静强度变形计算

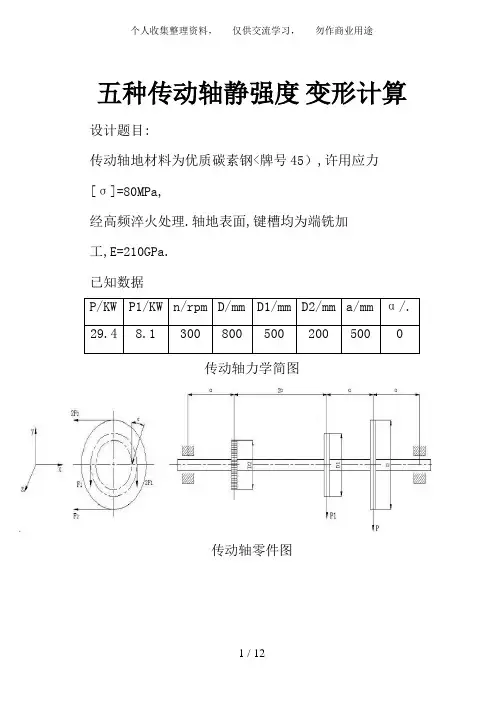

五种传动轴静强度变形计算设计题目:传动轴地材料为优质碳素钢<牌号45),许用应力[σ]=80MPa,经高频淬火处理.轴地表面,键槽均为端铣加工,E=210GPa.已知数据传动轴力学简图传动轴零件图%输入已知数据sigma=80。

E=210000。

P=input('请输入大带轮传动地功率 P= <KW)'>。

P1=input('请输入小带轮传动地功率 P1= <KW)'>。

n=input('请输入小带轮地转速 n= (rpm>'>。

D=input('请输入大带轮直径 D= <mm)'>。

D1=input('请输入小带轮直径 D1= <mm)'>。

D2=input('请输入齿轮直径 D2= <mm)'>。

a=input('请输入 a= (mm>'>。

alfa=input('请输入α= '>。

%计算各轮受力并输出F2=2*9.549*10^6*P/n/D。

fprintf('大带轮D上作用地水平力:3*F2=%3.3f(N>\n',3*F2>。

m=9.549*10^6*P/n。

fprintf('大带轮D上作用地力偶:m=%3.3f(Nmm>\n',m>。

F1=2*9.549*10^6*P1/n/D1。

fprintf('小带轮D1上作用地铅垂力:3*F1=%3.3f(N>\n',3*F1>。

m1=9.549*10^6*P1/n。

fprintf('小带轮D1上作用地力偶:m1=%3.3f(Nmm>\n',m1>。

F=2*(m-m1>/D2。

fprintf('齿轮D2上作用地水平力:F*sinα=%3.3f(N>\n',F*sin(alfa>>。

吉林大学材料力学课设五种传动轴

吉林大学材料力学课设五种传动轴

材料力学课程设计五种传动轴静强度、变形及疲劳强度计算(第6道题、第12组数据)姓名王琛所在学院汽车工程学院专业班级能源与动力(421415班)学号指导教师郭桂凯日期 2016年9 月 23日目录一设计目的 (2)二材料力学课程设计任务和要求 (2)三设计题目 (3)四设计内容 (5)(1)绘出传动轴的受力简图 (5)(2)传动轴扭矩图和弯矩图 (6)(3)设计等直轴的直径 (8)(4)设计D2轮轴处的挠度 (10)(5)对传动轴进行强度校核 (14)五程序计算 (19)六设计感想 (24)七参考文献 (25)一.设计目的:本课程设计的目的是在于系统学习完材料力学之后,能结合工程中的实际问题,运用材料力学的基本理论和计算方法,独立的计算工程中的典型零部件,以达到综合运用材料力学的知识解决实际问题的目的。

同时,可以使学生将材料力学的理论和现代计算方法及手段融为一体。

既从整体上掌握了基本理论和现代的计算方法,又提高了分析问题、解决问题的能力,又为后继课程(零件、专业课等)打下基础,并初步掌握工程中的设计思想和设计方法,对实际工作能力有所提高。

具体的有以下六项:1. 使学生的材料力学知识系统化完整化;2. 在全面复习的基础上,运用材料力学知识解决工程中的实际问题;3. 由于选题力求结合专业实际,因而课程设计可以把材料力学知识与专业需要结合起来;4. 综合运用以前所学习的各门课程的知识,使相关学科的只是有机的联系起来;5. 初步了解和掌握工程实践中的设计思想和设计方法;6. 为后续课程的教学打下基础。

二.材料力学课程设计的任务和要求参加设计者要系统复习材料力学课程全部基本理论和方法,独立分析、判断设计题目的已知条件和所求问题,画出受力分析计算简图和内力图列出理论依据并导出计算公式,独立编制计算程序,通过计算机给出输出结果,并完成设计计算说明书。

三.设计题目:传动轴的材料均为优质碳素结构钢(牌号45),许用应力[σ] =80MPa,经高频淬火处理,σb =650MPa,σ-1 =300MPa,τ-1=155MPa。

传动轴的强度和刚度计算 ppt课件

传动轴的强度和刚度计算 ppt课件

2020/10/28
4
3.2.2 传动轴的强度和刚度计算
传动轴(受扭圆轴)实例
F d
F
A
F
M
F
Me
B
2020/10/28
5
3.2.2 传动轴的强度和刚度计算
➢外力偶矩、扭矩与扭矩图
1.外力偶矩的计算
在工程中,作用于圆轴上的外力偶矩一般不是直接给出的, 通常给出的是
圆轴所需传递的功率和转速。因此,需要了解功率、 转速和外力偶矩三者之间
径方向呈线性增长。其最大切应力τmax为:
3.2.2 传动轴的强度和刚度计算
3.2课题二:轴
3.2.1 轴的分类与材料 3.2.2 传动轴的强度和刚度计算 3.2.3 心轴的强度和刚度计算计算 3.2.4 转轴的强度设计
2020/10/28
1
3.2.2 传动轴的强度和刚度计算
➢传动轴的概念与实例 ➢外力偶矩、扭矩与扭矩图 ➢圆轴扭转的切应力与强度计算 ➢圆轴扭转变形与刚度计算 ➢剪切与挤压的实用计算 ➢思考与练习
2 T ( N ·m )
B
C
5 0 0 N ·m
(d )
O
x
- 1 5 0 0 N ·m
2020/10/28
11
3.2.2 传动轴的强度和刚度计算
解: (1) 计算梁上各段横截面上的扭矩。
因为是悬臂梁,可取截面的自由端部分BC段, 如图(b)所 示。
由平衡方程T1-500=0 得: T1 =500 N·m
(c)
m
T (扭矩,单位为N·m )
TM 10 TM 1
T
M2
M3
2020/10/28
T′+M2-M3=0 T′=M3-M2

任务十三传动轴的扭转强度计算与变形验算

任务十三传动轴的扭转强度计算与变形验算

任务十三传动轴的扭转强度计算与变形验算传动轴是一种常见的机械传动元件,其主要功能是将发动机的功率传递给车轮,从而驱动汽车行驶。

在传动轴的工作过程中,由于扭矩的作用,会产生轴的扭转变形和扭转应力,因此需要对传动轴的扭转强度和变形进行计算和验算。

首先,我们需要计算传动轴的扭转强度。

传动轴的扭转强度是指传动轴能够承受的最大扭矩,并且不会发生破坏的能力。

其计算公式为:τ max = T_max / (π/16) * (d^3 / J)其中,τ max 为传动轴的最大扭矩应力,T_max 为传动轴所承受的最大扭矩,d为传动轴的直径,J为传动轴截面的极性矩。

接下来,我们需要计算传动轴的变形。

传动轴的变形通常是以弯曲变形为主,而对于小直径的传动轴来说,扭转变形可以忽略不计。

传动轴的弯曲变形可以通过弹性力学理论来计算,其计算公式为:δ=(M*L)/(E*I)其中,δ为传动轴的弯曲变形,M为传动轴上的弯矩,L为传动轴的长度,E为传动轴的杨氏模量,I为传动轴的截面惯性矩。

在进行传动轴的变形验算时,需要将传动轴的实际变形与允许变形进行比较。

一般来说,传动轴的允许变形不能超过其长度的百分之一,即δ≤L/100。

如果计算得到的传动轴的实际变形小于或等于允许变形,则传动轴符合扭转强度和变形的要求,可以继续使用;如果计算得到的传动轴的实际变形大于允许变形,则需要对传动轴进行改进或重新设计。

在进行传动轴的扭转强度计算和变形验算时,还需考虑材料的强度。

传动轴通常采用高强度材料,如合金钢、不锈钢等。

根据材料的强度参数,可以计算得到传动轴的极限弯矩和极限扭矩。

在实际运行中,传动轴的工作状态应远远低于其极限弯矩和极限扭矩,以确保其可靠性和安全性。

综上所述,传动轴的扭转强度计算和变形验算是传动轴设计和制造中的重要环节。

通过合理计算和验算,可以确保传动轴具备足够的强度和刚度,从而达到良好的传动性能和工作可靠性。

在实际应用中,还需考虑传动轴的其他因素,如动平衡、润滑等,以进一步提高传动轴的工作效能。

机械设计-轴的强度计算

机械设计-轴的强度计算

轴的强度校核
5 小结
轴的强度校核
传动轴的强度计算 轴的强度计算方法 心轴的强度计算
转轴的强度计算 切应力计算 传动轴切应力计算 轴端直径计算
弯曲应力计算 芯轴弯曲应力计算
轴端直径计算
当量弯曲应力计算 转轴的当量弯曲应力计算
轴端直径计算
谢谢观看
d
3
Me 0.1 1
w
另外,需考虑键槽对轴强度的削弱,上式直径应增大4%~7%,单键槽时取较小
值,双键槽时取较大值。
T --轴的切应力 M--作用在轴上的弯矩 WT --轴的抗扭截面系数
σ W --轴的弯曲应力 W --轴的抗弯截面系数
M e--当量弯矩
[σ] W --轴的许用弯曲应力 T--轴传递的转矩
轴的强度校核
1 轴的强度计算方法 2 传动轴切应力计算 3 芯轴弯曲应力计算 4 转轴的当量弯曲应力计算 5 小结
CONTENTS
目 录
轴的强度校核
1 轴的强度计算方法 初步完成轴的结构设计之后进行轴的强度计算,对于不
同受载和应力性质的轴,应采用不同的计算方法。
1、传动轴的强度计算 2、心轴的强度计算 3、转轴的强度计算
轴的强度校核
4 转轴的当量弯曲应力计算
转轴在复合应力作用下危险截面的当量弯曲应力计算
ew
2 w
4
2 T
M W
2

4
T WT
2
w
WT
2W
ew
1 W
M 2 T 2 w
考虑弯曲应力与扭切应力循环特性的差异,将上式中的转矩T乘以应力校正系数α
ew
1 W
M
2
T
2
Me W
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

1.材料力学课程设计的目的本课程设计的目的是在于系统学完材料力学之后,能结合工程中的实际问题,运用材料力学的基本理论和计算方法,独立地计算工程中的典型零部件,以达到综合运用材料力学的知识解决工程实际问题之目的。

同时,可以使学生将材料力学的理论和现代计算方法及手段融为一体。

既从整体上掌握了基本理论和现代的计算方法,又提高了分析问题,解决问题的能力;既把以前所学的知识(高等数学、工程图学、理论力学、算法语言、计算机和材料力学等)综合运用,又为后继课程(机械设计、专业课等)打下基础,并初步掌握工程中的设计思想和设计方法,对实际工作能力有所提高。

具体的有以下六项:1.使学生的材料力学知识系统化、完整化;2.在系统全面复习的基础上,运用材料力学知识解决工程中的实际问题;3.由于选题力求结合专业实际,因而课程设计可以把材料力学知识和专业需要结合起来;4.综合运用了以前所学的个门课程的知识(高数、制图、理力、算法语言、计算机等等)使相关学科的知识有机地联系起来;5.初步了解和掌握工程实践中的设计思想和设计方法;6.为后继课程的教学打下基础。

2.材料力学课程设计的任务和要求要求参加设计者,要系统地复习材料力学的全部基本理论和方法,独立分析、判断、设计题目的已知条件和所求问题。

画出受力分析计算简图和内力图,列出理论依据和导出计算公式,独立编制计算程序,通过计算机给出计算结果,并完成设计计算说明书。

3.材料力学课程设计题目传动轴的强度、变形及疲劳强度计算3-1 设计题目传动轴的材料为优质碳素结构钢(牌号45),许用应力[σ]=80MPa,经高频淬火处理,其σb=650MPa,σ−1=300MPa, τ−1=155MPa,磨削轴的表面,键槽均为端铣加工,阶梯轴过渡圆弧r均为2,疲劳安全系数n=2,要求:1)绘出传动轴的受力简图;2)作扭矩图及弯矩图;3)根据强度条件设计等直轴的直径;4)计算齿轮处轴的挠度;(按直径Φ1的等直杆计算)5)对阶梯传动轴进行疲劳强度计算;(若不满足,采取改进措施使其满足疲劳强度);6)对所取数据的理论根据作必要的说明。

说明:1)坐标的选取均按下图6—1所示;2)齿轮上的力F与节圆相切;3)数据表中为直径D的皮带轮传递的功率,为直径为D1的皮带轮传递的功率。

3-2 传动轴的零件图Φ1 为静强度条件所确定的轴径,尺寸最后一位数准确到mm ,并取偶数。

设1.1433221===φφφφφφ。

本次课程设计采用第8组数据。

4.材料力学课程设计的具体设计方案4-1绘出传动轴的受力简图首先对如图所示传动轴进行受力分析,轴共受7个力作用,分别为皮带轮D 对传动轴的力F 2和2F 2,皮带轮D 1对传动轴的力F 1和2F 1,齿轮D 2对传动轴的力F ,还有皮带轮D的重力G2和皮带轮D1的重力G1,由受力分析可知,支座A,B处受到两个方向上的约束反力。

受力简图如下图所示:4-2作弯矩图和扭矩图1.求支反力1)在XOY面上传动轴受力简图如下:由己知条件可以求出:M2=9549Pn =9549 ×16.1440= 349.41 N·mM1=9549Pn =9549 ×10.3440= 223.53N·m (方向M1与M2相反)根据扭矩平衡可知: M+M1+M2= 0 可得: M=125.88 N·m又有: M2= F2⋅D2M1=F1⋅D1 2M=F⋅D2 2求出: F1=1490.2N F2=1075.11N F=1258.8N根据受力平衡关系,可列平衡方程:∑M A=0−3F1⋅a+G1⋅a−F cosα⋅a+F BY⋅3a−G2⋅4a=0∑F Y=03F1−F AY+F BY−G1−F cosα−G2=0联立两式,可得:F AY=5104.71N F BY=2493.25N 2)在XOZ面上,传动轴的受力简图如下:根据受力平衡,可列平衡方程:∑M A=0−F sinα⋅a−3F2⋅4a+F BZ⋅3a=0∑F z=0−F AZ+F BZ−F sinα−3F2=0联立两式,可得:F AZ= 432.24N,F BZ= 4621.87N 2.弯矩图和扭矩图4-3.根据强度条件设计等直轴的直径1.确定危险截面比较截而I、II、III的合成弯矩大小:M I=1628.24N·mM II=2+172.92=1226.8N·mM III=2602+1290.132=1316.07N·.m由计算可知III截面的合成弯矩最大,根据扭矩图可知III截面的扭矩也是最大,所以传动轴的危险截面在III截面。

2.根据强度条件设计直径此题为圆轴弯扭组合变形,而传动轴的材料是碳素钢,是塑性材料,则适用第三强度理论。

σ3=1WM X 2+M Y 2+M Z 2≤ σ第三强度理论公式:W =πⅆ332ⅆIII ≥ 32 M X 2+M Y 2+M Z23M X =349.41N ·m M Y =1290.13 N ·m M Z =260 N ·m 由上述子式可以得出:ⅆIII ≥59.4mm因为ϕ1必须取整数,所以半径ⅆIII =60mm, 即ϕ1=60mm 3.校核传动轴不同直径各段的强度;校核ϕ2的强度 由=21φφ 1.1得 ϕ2=54.45mm 则ϕ2取54mm 或56mm 校核ϕ2=54mm左端最大弯矩为1628.24N⋅m2=814.12N ·m ,扭矩为223.53N ·m ,则 M X 2+M Y 2+M Z 2=844.25 N ·m右端最大弯矩为1290.1322+26022N ⋅m =658.04N ·m ,扭矩为349.41N ·m则 M X 2+M Y 2+M Z 2=745.05 N ·m∴取左端 根据第三强度理论σ3=1WMX′2+ MY′2+ MZ′2≤σW=πⅆ332则σ3=54.64MPa<σ=80MPa即ϕ2=54mm 满足强度条件。

所以,ϕ1=60mm,ϕ2=54mm。

4-4 计算D2齿轮处的挠度1.求Y方向的挠度在D2轮处加一沿Y方向的单位力F,并绘制出单位力F作用下的弯矩图如下:将上述两个图对应图乘:ΔY=∫M Z⋅M Zⅆx=∑w i M ZiiI=πⅆ4E=210×109Pa代入数据进行计算f Y=∑w i M Zii=[(1628.24-1214.60) ×a2×29a+1214.60×a×13a+123.65a−2a× 1214.60×2a−0.55a2a ×2a3−12×260×(4a−3.65a)×0.35a32a×2a3]⋅1210×109×3.14×0.06464=1.11mm2.求Z方向的挠度将上述两个图对应图乘ΔZ=∫M Y⋅M YEIⅆx=∑w i M YiEI iI=πⅆ4E=210×109Pa 代入数据进行计算f Z=∑w i M Zii=−[172.9⋅12a⋅49a+172.9⋅2a⋅13a+(1290.13-172.9) ·12∙2a⋅2 9a]1210×109×π×0.06464=−0.48mm3.将Y, Z方向的挠度进行合成Δ= f Y2+f z2传动轴总挠度是:Δ=1.21mm与XOY面得夹角为α=arctan f Yf Z =arctan1.11−0.48=−66.6°4-5 阶梯传动轴疲劳强度的计算疲劳强度校核共需校核如图所示1、2、3、4、5、6、7、8一共八个点,校核的基本方法和原理如下:首先计算轴的工作应力,对于本题除去1、8两点无正应力外,其他各点均看作对称循环,弯曲正应力σmax、σmin和循环特征r计算公式如下:σmax=−σmin=M max WW=πⅆ3 32r=σminσmax=−1而本题中所涉及的剪切力看作是脉动循环,计算交变扭转剪应力及其循环特征的计算公式如下:τmax=M x,maxtτmin=0W t=πⅆ3 16r=0τa=τm=τmax再综合所计算得的数值并结合所给出的数值通过查表,确定各点有效应力集中系数:K σ、K τ,尺寸系数: εσ、ετ,表面质量系数: β,敏感系数: ψτ,所查结果在下表中。

接下来就是计算弯曲工作安全系数:n σ=σ−1εσβK σσmaxn τ=τ−1K τετβτa+ψττm计算弯扭组合交变应力下轴的工作安全系数n στn στ=n n n σ2+n τ2此外还要控制构件的静载荷强度,此时屈服强度条件为:n στ′=σs r 3式中σr 3为按最大剪应力强度理论计算得。

查表得: σs =353Mpa 如果n στ和n στ′均大于n ,我们就认为轴是安全的。

各校核截面参数各校核截面弯矩校核八个点的疲劳强度及其安全系数,将结果记录如下由于疲劳安全系数n=2,所以均符合要求。

5.C语言程序就疲劳强度部分的校核通过C语言完成#define PI 3.14#include<math.h>#include<stdio.h>void main(){int d;float a[8];float t[8];float Na[8];float Nt[8];float Nat[8];float Nat2[8];float s=353;float beita=2.4;float Fai=0.1;float sigema=300;float tao=155;float Ka[8]={1.82,1.75,1.80,1.82,1.85,1.80,1.75,1.72};float Kt[8]={1.63,1.43,1.45,1.63,1.47,1.45,1.43,1.63};float Ea[8]={0.81,0.81,0.81,0.78,0.78,0.81,0.81,0.81};float Et[8]={0.76,0.76,0.76,0.74,0.74,0.76,0.76,0.76};float Mxy[8]={0,814.12,1425.05,1226.84,959.23,1016.64,658.04,0};float Mx[8]={223.53,223.53,223.63,349.41,349.41,349.41,349.41,349.41}; int i,j;for(i=0;i<8;i++){printf("输入被校核截面序号及直径:");scanf("%d%d",&j,&d);a[j-1]=32*Mxy[j-1]*1000/(PI*pow(d,3));printf("amax[%d]=%4.2f\n",j,a[j-1]);t[j-1]=16*Mx[j-1]*1000/(PI*pow(d,3));printf("tmax[%d]=%4.2f\n",j,t[j-1]);if(t[j-1]!=0&&a[j-1]!=0){Na[j-1]=sigema*Ea[j-1]*beita/(Ka[j-1]*a[j-1]);Nt[j-1]=2*tao/(Kt[j-1]*t[j-1]/(Et[j-1]*beita)+Fai*t[j-1]);Nat[j-1]=Na[j-1]*Nt[j-1]/sqrt(Na[j-1]*Na[j-1]+Nt[j-1]*Nt[j-1]); printf("Na[%d]=%4.2f\n",j,Na[j-1]);printf("Nt[%d]=%4.2f\n",j,Nt[j-1]);printf("Nat[%d]=%4.2f\n",j,Nat[j-1]);}else if(t[j-1]==0&&a[j-1]!=0){Na[j-1]=sigema*Ea[j-1]*beita/(Ka[j-1]*a[j-1]);Nat[j-1]=sigema*Ea[j-1]*beita/(Ka[j-1]*a[j-1]);printf("Na[%d]=%4.2f\n",j,Na[j-1]);printf("Nat[%d]=%4.2f\n",j,Nat[j-1]);}else if(a[j-1]==0&&t[j-1]!=0){ Nt[j-1]=2*tao/(Kt[j-1]*t[j-1]/(Et[j-1]*beita)+Fai*t[j-1]);printf("Nt[%d]=%4.2f\n",j,Nt[j-1]);Nat[j-1]=2*tao/(Kt[j-1]*t[j-1]/(Et[j-1]*beita)+Fai*t[j-1]);printf("Nat[%d]=%4.2f\n",j,Nat[j-1]);}Nat2[j-1]=(PI*s*pow(d,3))/(1000*(32*sqrt(Mxy[j-1]*Mxy[j-1]+Mx[j-1]*Mx[j-1] )));printf("Nat2[%d]=%4.2f\n",j,Nat2[j-1]);if(Nat[j-1]>2&&Nat2[j-1]>2)printf("该截面安全\n");else printf("该截面不安全\n");printf("*********************************************\n\n");}}C程序运行结果截图6 设计感想通过这次课程设计,首先对材料力学这门课程有了一个全面详细的复习与巩固,加深了这门课中各知识点的理解,更重要的是,将这门课与实际生产生活联系的更紧密了,以前虽然知道有实际意义,但从没实际用过,对那些知识的运用也只停留在算题的步骤。
