ACB万能式框架断路器
ACB万能式框架断路器
ACB是万能式框架断路器，这种断路器分断能力强，主要用于一级配电，很少直接带负荷。
选择的型号有从ME，DW，CW，AH，M，MT，F随厂家不同而变。
它的选配功能也很多，可以带有很齐全的保护功能。
MCCB多指塑壳开关。
主要用于终端配电，可以直接带负荷。
额定电流最大不超过1250A （施耐德有），在一般应用中不超过630A。
功能相对简单，具备热?磁，电-磁脱扣，欠压脱扣，故障脱扣，报警等功能，可带几组辅助接点。
型号从国产到进口非常多（包括微型断路器）。
但ACB与MCCB的区别并不是仅仅是断路器选型的区别，它们是两个供配电专业术语的英文缩写。
具体是什么缩写，我是门外汉，还请大侠们指点。
隔离开关仅用于不带负荷分断的场合，一般为便于检修而设置。
CB应该就是断路器的意思：circuit breakerA应该就是，air 空气的意思吧。
塑壳断路器：Moulded Case Circuit Breaker 就不知道为何这样翻译了`MCCB是手动操作空气开关,ACB是自动合闸空气断路器都是英文的缩写,是说明合闸的方式,手动或自动.电子脱扣器是由电流互感器、磁通变换器（脱扣执行器）、电子控制器组成。
电流互感器是检测元件，磁通变换器是执行元件，而控制器是核心控制元件，对电流大小进行分析、判断，用以实现各种曲线保护。
各种保护参数可调。
例如脱扣电流，延时时间等。
它有三段保护功能（长延时、短延时、瞬动）。
因为有了电子控制元件（MCU/CPU）因而可以实现智能化，如遥控，通讯，报警、等等！当然价格也相应的要贵了。
热磁脱扣器由双金属片和螺线管组成。
双金属片实现热脱扣，螺线管实现磁脱扣（瞬动保护）。
它一般只有长延时和瞬动保护功能。
ACB、MCCB、MCB断路器使用如何区别
不同的负载应选用不同类型的断路器最常见的负载有配电线路、电动机和家用与类似家用（照明、家用电器等）三大类。
以此相对应的便有配电保护型、电动机保护型和家用及类似家用保护型的断路器。
这三类断路器的保护性质和保护特性是不相同的。
对配电型断路器而言，它有A类和B类之分：A类为非选择型，B类为选择型。
所谓选择型是指断路器具有过载长延时、短路短延时和短路瞬时的三段保护特性。
万能式（又称框架式）断路器中的DW15系列、DW17（ME）系列、AH系列和DW40、DW45系列中大部分是B 型，而DZ5、DZ15、DZ20、TO、TG、CM1、TM30及HSM1等系列和万能式DW15、DW17的某些规格因仅有过载长延时、短路瞬时的二段保护，它们是属于非选择型的A类断路器。
选择性保护，如图1所示。
当F点短路时，只有靠近F点的QF2断路器动作，而上方位的QF1断路器不动作，这就是选择性保护（由于QF1不动作，就使未发生故障的QF3、QF4支路保持供电）。
如果QF2和QF1都是A类断路器，则F点发生短路，短路电流值达一定值时，QF1、QF2同时动作，Q F1断路器回路及其下的支路全部停电，就不是选择性保护了。
能够实现选择性保护的原因是，QF1为B类断路器，它具有短路短延时性能，当F点短路时，短路电流流过QF2支路，也流过QF1回路，QF2的瞬时动作脱扣器动作（通常它的全分断时间不大于0.02s），因QF1的短延时，QF1在0.02s内不会动作（它的短延时≥0.1s 或0.2、0.3、0.4s）。
在Q F2动作切断故障线路时，整个系统就恢复了正常。
可见，如果要达到选择性保护的要求，上一级的断路器应选用具有三段保护的B型断路器。
对于直接保护电动机的电动机保护型断路器，它只要有过载长延时和短路瞬时的二段保护性能就够了，也就是说它可选择A类断路器（包括塑壳式和万能式），DZ5、DZ15、TO、TG、GM1、TM30、HSM1及DW15等系列除有配电保护的性能外，它们的630A及以下规格均有保护电动机的功能。
框架式断路器-ACB
框架式断路器(Air Circuit Breaker)断路器：能接通、承载以及分断正常电路条件下的电流，也能在规定的非正常电路条件下接通、承载一定时间和分断电流的一种机械开关电器。
产品选用及工程设计要点：低压断路器主要用于线路的过载、短路、过电流、失压、欠压、接地、漏电、双电源自动切换及电动机的不频繁起动时的保护、操作等用途。
其选择原则除遵守低压电器设备的使用环境特征等基本原则外尚应考虑如下条件：1)断路器的额定电压不应小于线路的额定电压。
2)断路器的额定电流与过流脱扣器的额定电流不小于线路的计算电流。
3)断路器的额定短路分断能力不小于线路的最大短路电流。
4)选择型配电断路器需考虑短延时短路通断能力和延时保护级间配合。
5)断路器的欠压脱扣器额定电压等于线路的额定电压。
6)用于电动机保护时，需考虑电动机的起动电流并使之在电动机启动时间内不动作。
7)断路器选择还应考虑断路器与断路器、断路器与熔断器的选择性配合。
8)断路器与断路器的配合应考虑上级断路器的瞬时脱扣器动作值，应大于下级断路器出线端处最大预期短路电流。
若由于两级断路器处短路时回路元件阻抗值差别小，使之短路电流值差别不大，则上级断路器可选择带短延时的脱扣器。
9)限流断路器在短路电流大于或等于其瞬时脱扣器整定值时，将会在数毫秒以内脱扣。
因此下级保护电器不宜用断路器实现选择性保护要求。
10)具有短延时的断路器，当其时限整定在最大延时的时候，其通断能力下降，因此，在选择性保护回路中，考虑选择断路器的短延时通断能力应满足要求。
还应考虑上级断路器的短路延时可返回特性与下级断路器的动作特性时间曲线不应相交，短延时特性曲线与瞬时特性曲线间不应相交。
11)断路器与熔断器配合使用时应考虑上下级的配合，应将断路器的安秒特性曲线与熔断器安秒特性曲线比较，以使在发生短路电流的情况下，具有保护选择性。
12)断路器作配电线路的保护时，宜选用带长延时动作过流脱扣器的断路器。

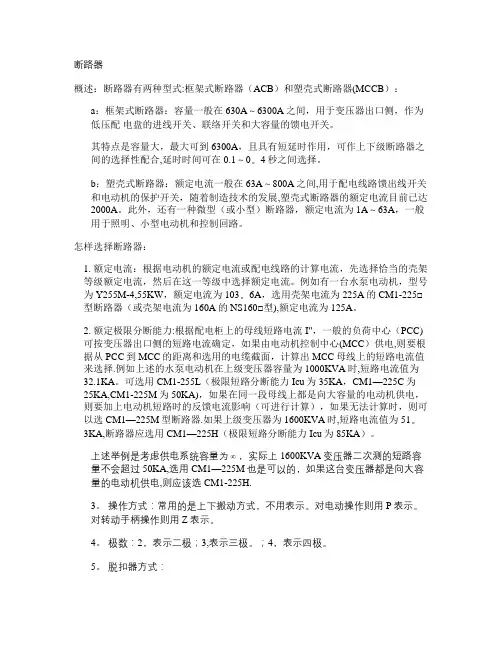

概述断路器：断路器有两种型式：框架式断路器(ACB)和塑壳式.
断路器概述：断路器有两种型式:框架式断路器（ACB）和塑壳式断路器(MCCB）：a：框架式断路器：容量一般在630A～6300A之间，用于变压器出口侧，作为低压配电盘的进线开关、联络开关和大容量的馈电开关。
其特点是容量大，最大可到6300A，且具有短延时作用，可作上下级断路器之间的选择性配合,延时时间可在0.1～0。
4秒之间选择。
b；塑壳式断路器：额定电流一般在63A～800A之间,用于配电线路馈出线开关和电动机的保护开关，随着制造技术的发展,塑壳式断路器的额定电流目前已达2000A。
此外，还有一种微型（或小型）断路器，额定电流为1A～63A，一般用于照明、小型电动机和控制回路。
怎样选择断路器：1. 额定电流：根据电动机的额定电流或配电线路的计算电流，先选择恰当的壳架等级额定电流，然后在这一等级中选择额定电流。
例如有一台水泵电动机，型号为Y255M-4,55KW，额定电流为103。
6A，选用壳架电流为225A的CM1-225□型断路器（或壳架电流为160A的NS160□型),额定电流为125A。
2. 额定极限分断能力:根据配电柜上的母线短路电流I″，一般的负荷中心（PCC)可按变压器出口侧的短路电流确定，如果由电动机控制中心(MCC）供电,则要根据从PCC到MCC的距离和选用的电缆截面，计算出MCC母线上的短路电流值来选择.例如上述的水泵电动机在上级变压器容量为1000KVA时,短路电流值为32.1KA。
可选用CM1-255L（极限短路分断能力Icu为35KA，CM1—225C为25KA,CM1-225M为50KA)，如果在同一段母线上都是向大容量的电动机供电，则要加上电动机短路时的反馈电流影响（可进行计算），如果无法计算时，则可以选CM1—225M型断路器.如果上级变压器为1600KVA时,短路电流值为51。
3KA,断路器应选用CM1—225H（极限短路分断能力Icu为85KA）。
上述举例是考虑供电系统容量为，实际上1600KVA变压器二次测的短路容量不会超过50KA,选用CM1—225M也是可以的，如果这台变压器都是向大容量的电动机供电,则应该选CM1-225H.3。
西门子 3WN6 万能式断路器 框架式断路器 (ACB) 产品手册
3WN6 万能式断路器
新型的 3WN6 系列万能式断路器适用于额定电流从630~3200A ，运行电压至AC690V 的大型建筑物、工矿企业、电站和水厂等场所，还适用于钴井机或船舶等场合。
3WN6 的优点:
• 紧凑的外形使其可用于体积更小的开关柜• 固定式和抽屉式• 热耗散减少• 满负载运行至 55°C • 所需的控制功率减少• 多种功能特征
• 标准型中配置有多种可视信号和电气信号• 模块化结构
• 适合于各种用途的过电流保护单元
应用
3WN6 系列断路器可应用于:• 在三相系统中作为进线和出线装置
•用于通断和保护电动机、发电机、变压器和电容器组
• 作为大型设备的主开关
用途广泛的新型过电流脱扣器
新型的 3WN6 断路器以拥有新一代的过电流脱扣器为特征。
所有的过电流脱扣器可用作时间分段控制，并且具有状态显示和故障原因显示。
脱扣信号独立存储而不需外部电源，信号的查询也不需附加的信号装置。
对于脱扣器机电参数配置的测试也包含在脱扣器中。
根据用户需要，还可以提供扩展的报警功能，电流表甚至通讯模块。
功能可用于能量管理，或诊断数据输，以及准确地预测维修周期。
s
框架式断路器 (ACB)。
断路器的分类与选择
断路器的分类与选择标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]断路器的分类与选择1、高压断路器(QF)——短路、灭弧、正常负荷高压断路器具有可靠的灭弧装置，其灭弧能力很强，电路正工作时，用来接通或切断负荷电流，在电路发正故障时，防止事故扩大，保证安全运行。
也可用来切断巨大的短路电流。
高压断路器要开断1500V，电流为1500-2000A的电弧，这些电弧可拉长至2m仍然继续燃烧不熄灭。
故灭弧是高压断路器必须解决的问题。
高压断路器按灭弧介质的不同可分为多油灭弧断路器、少油断路器、高压断路器、真空断路器、六氟化硫断路器、磁吹断路器等。
2、负荷开关(QL)——过负荷电流，简单灭弧负荷开关吸具有简单的灭弧装置，其灭弧能力有限，在电路正常工作时，用来接能或切断负荷电流，但在电路断路时，不能用来切断巨大的短路电流，负荷开关断开后，有可见的断开点，是其特点。
3、隔离开关(QS)——无灭弧，有明显断点隔离开关没有特殊的灭弧装置，其灭弧能力微弱，故一般用来隔离电压，将已由短路器切断，没有负荷电流流过的电路接通或切断，而不能用来接能或切断负荷电流。
隔离开关的主要用途是当电气设备需停电检修时，用它来隔离电源电压，并造成一个明显的断开点，以保证检修人员工作的安全。
一般大容量超过400KVA的装断路器，或者真空负荷开关，低于这个的装压气式负荷开关熔断器组合电器，也就是用熔断器来切断过电流!而且熔断器带有撞击器!熔断器动作负荷开关就会跳闸!对于低压装了隔离开关可以方便检修下面的断路器!且隔离开关不能带负荷操作!低压断路器的几种类型表2—1 按用途分类的断路器特性1、框架断路器(万能式)——ACB在额定电流上，原则上额定电流630A心上要求采用框架断路器，塑壳断路器一般为630A(一些新产品可达到1600A)以下。
可见框架断路器的额定电流要大很多，一般为630A-6300A。
另外在分段能力上，框架断路器要比塑壳断路器高。
低压断路器的几种类型，你知道吗
低压断路器的几种类型，你知道吗低压断路器也称为自动空气开关，主要在不频繁操作的低压配电线路或开关柜(箱)中作为电源开关使用，也可用来控制不频繁起动的电动机。
它功能相当于闸刀开关、过电流继电器、失压继电器、热继电器及漏电保护器等电器部分或全部的功能总和，当发生严重过电流、过载、短路、断相、漏电等故障时，能自动切断线路，起到保护作用。
表1 按用途分类的断路器特性断路器类型 电流类型和范围保护特征 主要用途 配电线路保护 交流200~400A选择型B 类 二段保护 瞬时短延时 电源总开关 三段保护 瞬时短延时长延时非选择型A 类 限流型 长延时瞬时支路近端开关和支路末端开关 一般型直流600~6000A 快速型 有极性，无极性 保护晶闸管变流设备一般型 长延时，瞬时 保护一般直流设备电动机保护 交流60~600A 直接启动 一般型 过电流脱扣器瞬动倍数（8~15）In 保护笼形电动机限流型 过电流脱扣器瞬动倍数12In 保护笼形电动机，还可装于靠近变压器端间接启动 过电流脱扣器瞬动倍数（3~8）In 保护笼形电动机和绕线型电动机照明及导线保护 交流5~50A 过载长延时，短路瞬时 单机，除用于照明外，尚可用于生活建筑内电气设备和信号二次回路漏电保护 交流20~200A 15mA ，30mA ，50mA ，75mA ，确保人身安全，防止漏电引起火100mA，0.1s内分断灾特殊用途交流或直流一般只需瞬时动作如灭磁开关1、框架断路器(万能式)——ACB在额定电流上，原则上额定电流630A心上要求采用框架断路器，塑壳断路器一般为630A(一些新产品可达到1600A)以下。
可见框架断路器的额定电流要大很多，一般为630A-6300A。
另外在分段能力上，框架断路器要比塑壳断路器高。
在实际应用中，800A以上的回路或分段能力要求特别高的回路或需要功能较多的回路应该采用框架断路器，630A以下的回路，一般使用塑壳断路器。
框架式断路器-ACB
框架式断路器(Air Circuit Breaker)断路器：能接通、承载以及分断正常电路条件下的电流，也能在规定的非正常电路条件下接通、承载一定时间和分断电流的一种机械开关电器。
产品选用及工程设计要点：低压断路器主要用于线路的过载、短路、过电流、失压、欠压、接地、漏电、双电源自动切换及电动机的不频繁起动时的保护、操作等用途。
其选择原则除遵守低压电器设备的使用环境特征等基本原则外尚应考虑如下条件：1)断路器的额定电压不应小于线路的额定电压。
2)断路器的额定电流与过流脱扣器的额定电流不小于线路的计算电流。
3)断路器的额定短路分断能力不小于线路的最大短路电流。
4)选择型配电断路器需考虑短延时短路通断能力和延时保护级间配合。
5)断路器的欠压脱扣器额定电压等于线路的额定电压。
6)用于电动机保护时，需考虑电动机的起动电流并使之在电动机启动时间内不动作。
7)断路器选择还应考虑断路器与断路器、断路器与熔断器的选择性配合。
8)断路器与断路器的配合应考虑上级断路器的瞬时脱扣器动作值，应大于下级断路器出线端处最大预期短路电流。
若由于两级断路器处短路时回路元件阻抗值差别小，使之短路电流值差别不大，则上级断路器可选择带短延时的脱扣器。
9)限流断路器在短路电流大于或等于其瞬时脱扣器整定值时，将会在数毫秒以内脱扣。
因此下级保护电器不宜用断路器实现选择性保护要求。
10)具有短延时的断路器，当其时限整定在最大延时的时候，其通断能力下降，因此，在选择性保护回路中，考虑选择断路器的短延时通断能力应满足要求。
还应考虑上级断路器的短路延时可返回特性与下级断路器的动作特性时间曲线不应相交，短延时特性曲线与瞬时特性曲线间不应相交。
11)断路器与熔断器配合使用时应考虑上下级的配合，应将断路器的安秒特性曲线与熔断器安秒特性曲线比较，以使在发生短路电流的情况下，具有保护选择性。
12)断路器作配电线路的保护时，宜选用带长延时动作过流脱扣器的断路器。
