法兰连接旋启式止回阀介绍用途及结构特点
各种阀门的分类和用途
各种阀门的分类和用途一、阀门简介一、阀门的作用阀门是用来开启、关闭和控制设备和管道中介质流动的机械装置，在生产过程中，或开停车时，操作人员必须按工艺条件，对管路中的流体进行适当调节，已控制其压力和流量，并使流体进入管路或切断流体流动或改变流动方向，在遇到超压状态时，还可以用它排泄压力，确保生产安全。
二、阀门的分类阀门可分为它动启闭阀和自动作用阀两大类。
它动启闭阀包括闸阀、截止阀、节流阀、球阀、蝶阀、隔膜阀、旋塞阀。
自动作用阀包括止回阀、安全阀、减压阀和疏水阀。
1、旋塞阀利用阀件内所插的中央穿孔的锥形栓塞以控制启闭的阀件,称为旋塞.由于密封面形式不同又分填料旋塞、油密封式旋塞和无填料旋塞。
旋塞阀结构简单，外型尺寸小，启闭迅速，操作方便，流体阻力小。
但密封面易磨损，开关力较大。
这种阀门不适用于输送高温、高压介质，只适用于输送。
低温、低压流体，做开闭用，不宜做调节流量用。
2、闸阀闸阀的阀体内有一平板与介质流动方向垂直，平板升起时阀即开启，这种阀门由于阀杆的结构形式不同可分为明杆式和暗杆式。
一般明杆式适用于腐蚀性介质以及室内管道上；暗杆式适用于非腐蚀性介质及安装操作位置受限制的地方。
根据阀心结构形式分为楔式、平行式和弹性闸板。
a为楔式闸阀b为平行式闸阀闸阀密封性能好，流体阻力小，开启、关闭力较小，适用比较广泛，闸阀具有一定的调节流量功能，并能从阀杆的升降高低看出阀的开度大小。
闸阀一般适用于大口径的管道上。
但这种结构比较复杂，外型尺寸较大，密封面易磨损。
3、截止阀利用装在阀杆下面的阀盘与阀体的突缘部分相配合来控制阀的启闭,称为截止阀.阀的结构简单,制造、维修方便，截止阀可以调节流量，应用广泛，但流体阻力较大，不适用于输送带颗粒和粘度较大的介质。
4、节流阀节流阀属于截止阀的一种,由于阀瓣形状为针型或圆锥形,可以较好地调节流量或进行节流,调节压力.节流阀尺寸小,重量轻,主要用于仪表调节和节流用,制造精度较高,密封较好,但不适用于粘度大和含有固体颗粒的介质,该阀也可做作取样用,公称直径一般在25mm以下.5、球阀5、球阀球阀是利用一个中间开孔的球体做阀心，靠旋转阀体来控制阀的开启和关闭，该阀和旋塞一样可作成直通、三通或四通的。

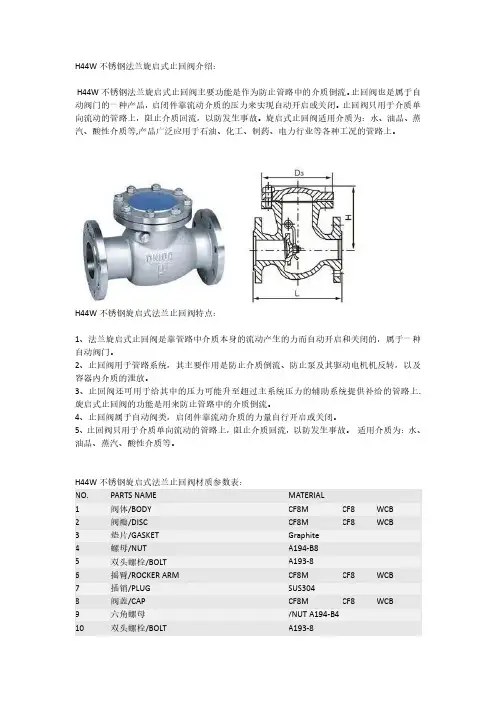

H44W不锈钢法兰旋启式止回阀介绍
H44W不锈钢法兰旋启式止回阀介绍：
H44W不锈钢法兰旋启式止回阀主要功能是作为防止管路中的介质倒流。
止回阀也是属于自动阀门的一种产品，启闭件靠流动介质的压力来实现自动开启或关闭。
止回阀只用于介质单向流动的管路上，阻止介质回流，以防发生事故。
旋启式止回阀适用介质为：水、油品、蒸汽、酸性介质等,产品广泛应用于石油、化工、制药、电力行业等各种工况的管路上。
H44W不锈钢旋启式法兰止回阀特点：
1、法兰旋启式止回阀是靠管路中介质本身的流动产生的力而自动开启和关闭的，属于一种自动阀门。
2、止回阀用于管路系统，其主要作用是防止介质倒流、防止泵及其驱动电机机反转，以及容器内介质的泄放。
3、止回阀还可用于给其中的压力可能升至超过主系统压力的辅助系统提供补给的管路上.旋启式止回阀的功能是用来防止管路中的介质倒流。
4、止回阀属于自动阀类，启闭件靠流动介质的力量自行开启或关闭。
5、止回阀只用于介质单向流动的管路上，阻止介质回流，以防发生事故。
适用介质为：水、油品、蒸汽、酸性介质等。
法兰旋启式止回阀严格按GB12236标准设计制造，销轴与阀瓣连接采用内装式结构，性能优良，密封更可靠。
法兰旋启式止回阀的功能是用来防止管路中的介质倒流。
启闭件靠流动介质的力量自行开启或关闭。
止回阀只用于介质单向流动的管路上，阻止介质回流，以防发生事故。
H44W不锈钢法兰旋启式止回阀H44W标准：
设计标准：Design:GB12236
结构长度：Face to Face:GB12221
法兰标准：End Flange:JB/T79-1994
工作温度：-46℃-+450℃。
止回阀知识
API、JIS旋启式止回阀对夹式止回阀止回阀启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。
止回阀属于自动阀类，主要用于介质单向流动的管睡上，只允许介质向一个方向流动，以防止发生事故。
止回阀按结构划分，可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。
升降式止回阀可分为立式和卧式两种。
旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。
蝶式止回阀为直通式、以上几种止回阀在连接形式上可分为螺纹连接、法兰连接和焊接三种。
止回阀的安装应注意以下事顶：1.在管线中不要使止回阀承受重量，大型的止回阀应独立支撑，使之不受管系产生的压力的影响。
2.安装时注意介质流动的方向应与阀体所票箭头方向一致。
3.升降式垂直瓣止回阀应安装在垂直管道上。
4.升降式水平瓣止回阀应安装在水平管道上。
止回阀,底阀产品导航蝶式止回阀DH761X-10 消声止回阀HC41HHC42X-10.16.25节能消声止回阀H41X-10 16 25静音式止回阀HC42T,HC42X,HC42H,DRVZ微阻缓闭蝶式止回阀HH49X-10 对夹升降式止回阀H71H H71W-16.25.40橡胶瓣止回阀H44X橡胶瓣止回阀H44X SFCV铸钢升降式止回阀H41W H41H H41Y-16-100C 对夹碟式止回阀DN76H-10 16旋启式微阻缓闭止回阀HH44X微阻球型止回阀HQ45X,HQ44X升降式锻钢止回阀H41H-16-160C 对夹偏芯止回阀H77H-16 25 40蝶式缓冲止回阀H47X-10 16 25微阻缓闭止回阀HH44X,HH44H,HH44T电站止回阀H64H-25-320 对夹旋启止回阀H74H-16 25微阻缓闭蝶式止回阀HH46X-10 16 25对夹式止回阀CVWR,H72X,H42T,H72H磅级电站旋启式止回阀H64H,H64Y,H64T 静音止回阀静音止回阀微阻球形止回阀HQ44X蝶式缓冲止回阀HH47H H47XF HDH47X国标旋启式止回阀H44H-60-250 铸钢升降式止回阀H41H H41W-16 25 4064微阻球形止回阀HQ45X不锈钢升降式止回阀H41W-16P H41W-16RAPI旋启式止回阀H44H-150Lb-600Lb 微阻缓闭止回阀HH46X,HH46H,HH46T铜底阀H42X对夹高压止回阀H72H,H72W,H72Y蝶式对夹止回阀DH71H-10-16 微阻缓闭蝶式止回阀HH46H H48XH49H-10.16.25静音式止回阀DRVZ-10 DRVZ-16DRVZ-25不锈钢对夹止回阀H71X,H71T,H71H升降式止回阀H41H 微阻缓闭消声止回阀DHH44H DHH44X-1016静音止回阀DRVZ XH42X不锈钢立式止回阀H42W火电汽机专用快关抽气止回阀HD44 法兰式缓闭止回阀S300X-10 16 25微阻缓闭蝶形止回阀HDH46X HDH46HHH44X微阻缓闭止回阀HH44X,HH44H水压试验堵阀HU 节能梭式止回阀HC41X-10 16 25微阻缓闭蝶式止回阀HH49X HH49H微阻缓闭蝶式止回阀HH46X,HH46H,HH48X旋启式止回阀H44T H44W H44X 无磨损球形止回阀HQ44X-10 16微阻缓闭消声止回阀HH44H HH44WHH44X蝶式旋启缓冲止回阀H47X,H47H,HH47X,HH47H,H47F升降式止回阀H41T H41W H41H-16 无磨损球形止回阀HQ41X-10 16蝶式缓冲止回阀HH47Y HH47X微阻缓闭消声止回阀DHH44X,DHH44H立式止回阀H42H-16 橡胶瓣止回阀HC44X-10 16 25微阻缓闭止回阀HH44T HH44X HH44H节能消声止回阀DHH41X立卧两用止回阀H42S-16 快闭型防水锤消声止回阀HC41X-16微阻球形止回阀HQ44X HQ45XDRVZ静音式止回阀DRVZ,CH42X,H42X缓闭消声止回阀HXH42XHXH42X-10/16 不锈钢旋启止回阀H44H-16 25P滑道滚球式止回阀HQ41X-10 HQ41X-16静音式止回阀CVKR,H42X,H42F丝口止回阀H11H H11W-16 静音式止回阀HC42X-10 16 25橡胶瓣止回阀HH44X H44XH44X橡胶瓣止回阀SFCV,H44X丝口底阀H12X 消声止回阀H41X节能消声止回阀H41X H41X-10H41X-16 H41X-25对夹式静音止回阀CVWR,H72X,H76X法兰底阀H42X 火电汽机专用快关抽气止回阀H64H静音式止回阀CVKR HH42X H42XHQ41X滑道滚球式止回阀HQ41X立式消声止回阀H42ZS-16 静音式止回阀DRVZ HC42H对夹式静音止回阀HDH76X微阻球形止回阀HQ44X,HQ45X不锈钢升降式止回阀H41H-16P 25P 40P 旋启式衬胶止回阀H44J H44X液压水位控制阀H142XHQ45X微阻球形止回阀HQ45X不锈钢立式止回阀H42H H42F-16P 25P 浮球式衬胶止回阀H40J-10承焊式锻钢止回阀H61Y H61H锻钢升降止回阀H61H H61Y H11H H11Y不锈钢旋起式止回阀H44H-16P 25P 缓闭式蝶形止回阀HH46X承焊式锻钢止回阀H61Y锻钢承插焊接止回阀H61H H61F H61Y微阻缓闭式止回阀HH44H HH44X-10 16 25 微阻缓闭止回阀HH44X-10 16 25对焊式锻钢止回阀H61Y H61H H61W旋启式锻钢止回阀H11H H61H H11Y H61Y不锈钢丝口止回阀H11H-16 25r 型蝶式缓冲止回阀DHH47H DHH47X空排止回阀H48H,H48Y自密封旋启式止回阀H61H H61Y铸钢旋启式止回阀H44H-16-64C 静音式止回阀H42X H47X排渣止回阀PH44W,PH44H自紧封升降式止回阀H61H H61Y H61F升降式止回阀H41H-16C 25C 40C 对夹式静音止回阀HH42X消声缓闭止回阀HH46X,HH48X,HH49X升降式锻钢止回阀H41H立式不锈钢止回阀H42H-16P 25P 微阻缓闭消声止回阀DHH44H DHH44X节能消声止回阀H41X止回阀启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。
阀门知识简介完全版
阀门知识简介完全版篇一：阀门基础知识第二部分：阀门知识一阀门的定义：“阀门”是指用于控制流体系统中流体的方向、压力和流量的装置。
阀门是一种使管道和设备中的介质（液体、气体、粉末）流动或停止，并能控制其流动的装置。
二根据启闭阀门的作用不同，阀门的分类方法很多，这里介绍下列几种。
1.按功能和用途分类(1)截断阀：截断阀又称闭路阀，其作用是接通或截断管路中的介质。
截断阀类包括闸阀、截止阀、旋塞阀、球阀、蝶阀和隔膜等。
（2）止回阀：又称单向阀或止回阀，其作用是防止管道中的介质回流。
水泵吸水关闭的底阀也属于止回阀。
(3)安全阀：安全阀类的作用是防止管路或装置中的介质压力超过规定数值，从而达到安全保护的目的。
（4）调节阀：调节阀包括调节阀、节流阀和减压阀，用于调节介质的压力、流量等参数。
(5)分流阀：分流阀类包括各种分配阀和疏水阀等，其作用是分配、分离或混合管路中的介质。
阀门基础知识的介绍、选择和维护阀门及其选用第一章阀门的基本知识第一节阀门的有关基本常识概述：阀门是流体管道的控制装置。
其基本功能是连接或切断管道介质的流动，改变介质的流向，调节介质的压力和流量，保护管道和设备的正常运行运行。
一、阀门的分类：按用途和作用可分为：1截断阀：切断或连接管道介质。
如闸阀、截止阀、球阀、蝶阀、隔膜阀和旋塞阀。
2止回阀：防止管道中的介质倒流。
3分配阀：改变介质的流向，分配、分离或混合介质的功能。
如分配阀、排水阀和三通球阀。
4调节阀：调节介质的压力和流量。
如减压阀、调节阀、节流阀。
5安全阀：防止装置内介质压力超过规定值，并提供超压安全保护。
二、阀门的基本参数1）阀门公称直径（DN）2）阀门公称压力（PN）3）阀门的压力与温度等级：当阀门的工作温度超过公称压力的基准温度时，其最大工作压力必须相应降低。
4）阀门的压力单位换算：根据gb1.1-83规定，原用的kgf／mm2、kgf／cm2废止，改用mpa。
其换算关系是：1kgf／cm2＝0.0980665mpa1mpa＝10.135kgf／cm25）阀门的适用介质：工业阀门广泛应用于石油、化工、冶金、电力、核能等行业。
止回阀工作原理和结构形式特点
止回阀工作原理和结构形式特点一、止回阀工作原理止回阀是指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门，又称逆止阀、单向阀、逆流阀、和背压阀。
止回阀属于一种自动阀门，其主要作用是防止介质倒流、防止泵及驱动电动机反转，以及容器介质的泄放。
止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。
止回阀的作用是只允许介质向一个方向流动，而且阻止方向流动。
通常这种阀门是自动工作的，在一个方向流动的流体压力作用下，阀瓣打开；流体反方向流动时，由流体压力和阀瓣的自重合阀瓣作用于阀座，从而切断流动。
，它包括旋启式止回阀（依重心旋转）和升降式止回阀（沿轴线移动）。
旋启式止回阀有一介铰链机构，还有一个像门一样的阀瓣自由地靠在倾斜的阀座表面上。
为了确保阀瓣每次都能到达阀座面的合适位置，阀瓣设计在铰链机构，以便阀瓣具有足够有旋启空间，并使阀瓣真正的、全面的与阀座接触。
阀瓣可以全部用金属制成，也可以在金属上镶嵌皮革、橡胶、或者采用合成覆盖面，这取决于使用性能的要求。
旋启式止回阀在完全打开的状况下，流体压力几乎不受阻碍，因此通过阀门的压力降相对较小。
升降式止回阀的阀瓣座落位于阀体上阀座密封面上。
此阀门除了阀瓣可以自由地升降之外，其余部分如同截止阀一样，流体压力使阀瓣从阀座密封面上抬起，介质回流导致阀瓣回落到阀座上，并切断流动。
根据使用条件，阀瓣可以是全金属结构，也可以是在阀瓣架上镶嵌橡胶垫或橡胶环的形式。
像截止阀一样，流体通过升降式止回阀的通道也是狭窄的，因此通过升降式止回阀的压力降比旋启式止回阀大些，而且旋启式止回阀的流量受到的限制很少。
二、止回阀结构形式：1.旋启式止回阀：旋启式止回阀的阀瓣呈圆盘状，绕阀座通道的转轴作旋转运动，因阀内通道成流线形，流动阻力比升降式止回阀小，适用于低流速和流动不常变化的大口径场合，但不宜用于脉动流，其密封性能不及升降式。
旋启式止回阀分单瓣式、双瓣式和多半式三种，这三种形式主要按阀门口径来分，目的是为了防止介质停止流动或倒流时，减弱水力冲击。
旋启式止回阀AWWA C508-2009
AWWAC5Leabharlann 8大纲止回阀的初认识 前言
前言
标准主要内容 标准的要求
附录 ：安装，操作与维护
止回阀的初认识
1.什么是止回阀
止回阀是:指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒 流的阀门，又称逆止阀、单向阀、逆流阀和背压阀。止回阀属于一种自 动阀门，其主要作用是防止介质倒流、防止泵及驱动电动机反转，以及 容器介质的泄放。 止回阀主要可分为:旋启式止回阀（依重心旋转）与升降式止回阀（ 沿轴线移动）。
标准的主要内容
第3节 ：定义下列定义在本标准适用。
1.净宽水道阀门：净宽水路阀门必须能够通过一个等于 阀门的公称尺寸的球体。 2.可修补缺陷：不会影响阀门满足生产设计的要求的缺陷。 如果缺陷或通过堵塞，焊接，打磨，修理缺陷的行为导致 阀门组件不符合标准，该缺陷应被视为结构性缺陷。 3天：一天被定义为24小时。 4.全水道阀：全水道阀应提供一个等于或大于标称尺寸阀 门的流动区域。 5阀体的铁材料：阀门阀体的材料，有灰铸铁，延展性的 铁，或球墨铸铁，见4.3.2.1。 6.制造商：即生产，编造或生产材料或产品的一方 7.机械连接：垫圈和螺栓连接，如ANSI / AWWA C11l / A21.11详细描述 8.NPS:公称管道尺寸。
前言重点内容
2.特殊问题
搜索引擎只能搜到它网页索引数据库里储存的内容。各 1.大多数泵检查旋启式止回阀应具备提供一个如平衡或弹簧这 搜索引擎的能力和偏好不同，所以抓取的网页各不相同 样来降低止回阀猛烈撞击的辅助性能。这些要求应该由阀门制造 ，排序算法也各不相同。 商进行检查。 2.表2将从该标准生效日期起的三年内有效。 3.如果没有足够的流量将阀完全打开，止回阀会受到过度的磨 损。在上浆的过程中，阀门制造商可以提供相应的信息来防止这 种情况的发生。 如果搜索引擎的网页索引数据库应该有而你没有搜出来 4.本标准要求阀门阀座测试阀的额定工作压力 (见5.2.2)。规 ，那是你的能力问题，学习搜索技巧可以大幅度提高你 定了关于低压操作的应用程序。 的搜索能力 。
旋启式止回阀标准
旋启式止回阀标准一、定义和分类旋启式止回阀是一种用于流体系统中的阀门，其主要功能是防止流体逆向流动，以保证流体按照规定的方向流动。
根据不同的流体类型和应用场景，旋启式止回阀可分为以下几类：1.金属旋启式止回阀：适用于高温、高压、耐腐蚀等要求较高的场合。
2.非金属旋启式止回阀：适用于一般流体系统，具有较好的密封性能和耐腐蚀性能。
3.特殊用途旋启式止回阀：如快速开启旋启式止回阀、液控旋启式止回阀等，适用于特定场合和特殊需求。
二、材质和结构旋启式止回阀主要由阀体、阀瓣、摇杆、弹簧等组成。
其中，阀体一般采用优质碳素钢、不锈钢等材料制成，而阀瓣则可采用多种材料，如金属、非金属等。
摇杆和弹簧等部件则根据具体设计要求进行选择。
三、尺寸和公差旋启式止回阀的尺寸和公差应符合相关标准规定。
在选购和使用时，需根据具体要求选择合适的型号和规格。
一般来说，旋启式止回阀的尺寸范围在DN15-DN600之间，公差范围根据不同型号和规格而有所不同。
四、性能要求旋启式止回阀应满足以下性能要求：1.密封性能好：在正常工作状态下，阀门应具有良好的密封性能，防止流体泄漏。
2.动作灵敏：阀门应具有灵敏的动作性能，能够快速响应流体的变化。
3.耐腐蚀性强：适用于不同流体介质，并具有较好的耐腐蚀性能。
4.强度高：能够承受流体压力和温度的变化，保证阀门的稳定性和安全性。
5.寿命长：阀门应具有良好的耐用性能和使用寿命。
五、试验方法对旋启式止回阀进行试验是检验其性能和质量的重要手段。
一般包括以下试验方法：1.外观检查：对阀门的外观进行全面检查，包括表面质量、加工精度等。
2.密封性能试验：在一定压力和温度下，对阀门的密封性能进行测试。
3.动作性能试验：对阀门的动作性能进行测试，包括开启和关闭的灵敏度和速度等。
4.耐腐蚀试验：将阀门置于腐蚀介质中，测试其耐腐蚀性能。
5.强度试验：对阀门进行压力和温度的循环测试，以检验其强度和稳定性。
六、检验规则对旋启式止回阀的质量和性能进行检验时，应遵循以下规则：1.检验项目应齐全：对每个型号和规格的阀门都应进行全面的检验，包括外观、尺寸、材质、性能等方面。
旋启式止回阀产品使用说明书
旋启式止回阀产品使用说明书1 概述1.1 主要用途及适用规范：本阀门主要用于水或蒸汽管道上，作为防止介质倒流的装置。
1.2 品种及规格：法兰旋启式止回阀，压力等级900Lb、通径NPS8和压力等级600Lb、通径NPS101.3 型号组成及代表意义：H 4 4 — H 900Lb公称压力代号：900Lb表示公称压力为15MPa密封材料代号：H表密封面为Cr13系不锈钢结构形式代号：4表示阀瓣为旋启式连接型式：4表示法兰连接类型代号：H表示类型为止回阀2 结构特征与工作原理：2.1当介质顺流时，介质冲开阀瓣，将阀门打开；当介质倒流时，借助介质的力量将阀瓣与阀座密封，阀门关闭。
2.2工作介质应与阀体上介质流向箭头一致。
3 技术特性H44H-900Lb主要性能和参数见表1表1H44H-600Lb主要性能和参数见表2表24 主要外形尺寸和连接尺寸见图一和图二。
5 主要零件的材料8”H44H-900Lb的主要零件材料见表3表3表46 保管、使用和安装6.1本阀门通道两端须堵密封盖，存放有干燥通风的室内。
长期存放，应经常检查，防止锈蚀6.2安装前，应将阀门清洗干净，并消除在运输过程中可能造成的缺陷。
6.3安装前，必须仔细核对阀门上的标志和铭牌是否符合使用要求。
6.4本阀门应安装在水平或垂直管道上的直立或侧卧位置，并便于检修和操作。
6.5本阀门在运行时应全开或全闭，不能作节流用，以免密封面受冲刷而加速磨损。
7 故障分析与排除方法见表3表3图一8”H44H-900Lb样图图二10”H44H-600Lb样图。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
法兰连接旋启式止回阀介绍、用途及结构特点产品介绍：法兰连接旋启式止回阀具有体积笨大，流体阻力大，阀门关闭时水锤压力高，安装、维修难，使用寿命短等缺点。
阀门供应网针对传统法兰结构止回阀存在的问题，研制生产了对夹式止回阀系列，H76对夹双瓣旋启式止回阀具有结构长度短，体积小、重量轻，阀瓣关闭快速，水锤压力小，安装方便，流体阻力小，动作灵敏、密封性能好，阀瓣行程短、关阀冲击力小，整体结构、简单紧凑，使用寿命长、可靠性高等特点。
双瓣旋启对夹式止回阀由阀体、阀瓣、阀杆及弹簧等零件组成，采用对夹式连接，结构紧凑。
由于阀瓣的关闭行程短，并有弹簧加载，关闭速度快，可显著减少水锤现象。
产品具有体积小、重量轻、动作灵敏、密封可靠、安装方便等特点，可水平安装或垂直安装，可适用于水、蒸气、油品、硝酸、醋酸、强氧化性介质等多种介质。
应用范围：双瓣旋启对夹式止回阀适用于公称压力PN10～PN420、Class150～Class2500；公称通径DN15～DN1200、NPS1/2～48；工作温度-196℃～540℃的各种管路上，用于防止介质倒流。
通过选用不同的材质，对夹式止回阀可适用于石化、冶金、电力、轻工、食品等行业中水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。
结构特点：1. 结构长度短，其结构长度只有传统法兰止回阀的1/4～1/8；2. 体积小、重量轻，其重量只有传统法兰止回阀的1/4～1/20；3. 阀瓣关闭快速，水锤压力小；4. 水平管道或垂直管道均可使用，安装方便；5. 流道通畅、流体阻力小；6. 动作灵敏、密封性能好；7. 阀瓣行程短、关阀冲击力小；8. 整体结构、简单紧凑、造型美观；9. 使用寿命长、可靠性高。
止回阀设计结构与说明特征：止回阀的设计与制造符合MSSP-118和ASME B 16.34。
检验与测试按API598，标记按MSS-SP-25。
采用以下结构：全径或缩径升降式止回阀球式止回阀旋启式止回阀按需求内置弹簧螺栓连接、缠绕垫片密封式阀盖，螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖承插端符合ASME B16.11 Socket weld ends to ASME B 16.11螺纹连接端(NPT)符合ansi/asme B1.20.1阀瓣可变换为节流型、针型球型。
电站旋启式止回阀产品引用标准：设计与制造：GB12236结构长度：GB12221压力温度等级：GB9131 JB/T74 HG20604连接法兰：JG/T74-79 GB9113 HG20593-20635试验与检验：GB13927 JB/T9092电站旋启式止回阀用途：法兰连接的旋启式止回阀适用于公称压力PN1.6～16.0Mpa，工作温度-29～550℃的石油、化工、火力电站等各种工况的管路上，切断或接通介质。
适用介质为：水、油品、蒸汽、酸性介质等。
电站旋启式止回阀结构特点：1.产品设计制造按GB12236设计标准，结构合理,密封可靠，外形美观。
2.阀瓣、阀座的密封面采用司太立（stellite）钴基硬质合金堆焊而成，耐磨、耐高温，抗擦伤性能好、使用寿命长。
3.可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
4.阀体材料品种齐全，填料、垫片根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
5.阀瓣围绕阀座外的销轴旋转，减少关闭时发生猛烈冲击。
6.销轴与阀瓣连接采用内装式的销轴结构，减小外泄漏点，使用更可靠。
旋启式止回阀的功能是用来防止管路中的介质倒流。
止回阀属于自动阀类，启闭件靠流动介质的力量自行开启或关闭。
止回阀只用于介质单向流动的管路上，阻止介质回流，以防发生事故。
适用介质为：水、油品、蒸汽、酸性介质等。
止回阀：止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。
水泵吸水关的底阀也属于止回阀类。
启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。
止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。
止回阀按结构划分，可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。
升降式止回阀可分为立式和卧式两种。
旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。
蝶式止回阀为直通式、以上几种止回阀在连接形式上可分为螺纹连接、法兰连接和焊接三种。
执行标准:设计与制造:GB/T12236-89结构长度:GB/T12221-89、GB/T15188.1-94连接形式:GB/T9113、JB/T79、HG20592、GB/T1224检验与实验:JB/T9092-99、GB/T13927-92主要特点及用途：1、操作传动方式:摇摆旋启式自动开闭结构2、销轴与阀瓣连接采用内装式结构,不存在外泄漏点,使用可靠3、阀体材料品种齐全,能适用于各种压力、温度及介质工况4、阀门围绕阀座外的销轴旋转,减少外漏点,使用可靠.止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。
水泵吸水关的底阀也属于止回阀类。
启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。
止回阀属于自动阀类，止回阀主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。
止回阀按结构划分，可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。
升降式止回阀可分为立式止回阀和卧式止回阀两种。
旋启式止回阀分为单瓣式止回阀、双瓣式止回阀和多瓣式止回阀三种。
蝶式止回阀为直通式止回阀、以上几种止回阀在连接形式上可分为螺纹连接止回阀、法兰连接止回阀和焊接止回阀三种。
止回阀的安装应注意以下事顶：1、在管线中不要使止回阀承受重量，大型的止回阀应独立支撑，使之不受管系产生的压力的影响。
2、安装时注意介质流动的方向应与阀体所票箭头方向一致。
3、升降式垂直瓣止回阀应安装在垂直管道上。
4、升降式水平瓣止回阀应安装在水平管道上。
止回阀公称压力或压力级：PN1.0-16.0MPa、ANSI CLASS 150-900、JIS10-20K 公称通径或口径：DN15～900、NPS 1/4 ～36 连接方式：法兰、对焊、螺纹、承插焊等适用温度：-196℃～540℃阀体材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)、Ti。
选用不同的材质，止回阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。
止回阀只允许介质向一个方向流动，而且阻止反方向流动。
通常止回阀是自动工作的，在一个方向流动的流体压力作用下，阀瓣打开;流体反方向流动时，由流体压力和阀瓣的自重和阀瓣作用于阀座，从而切断流动。
止回阀包括旋启式止回阀和升降式止回阀。
旋启式止回阀有一个介铰链机构，还有一个像门一样的阀瓣自由地靠在倾斜地阀座表面上。
为了确保阀瓣每次，都能到达阀座面地合适位置，阀瓣设置在铰链机构，以便阀瓣具有，足够旋启空间，并使阀瓣真正地、全面的与阀座接触。
阀瓣可以全部用金属制成，也可以在金属上镶嵌皮革、橡胶、或者采用合成覆盖面，这取决于适用性能的要求。
旋启式止回阀在完全打开的状况下，流体压力几乎不受阻碍，因此通过阀门的压力降将对较小。
升降式止回阀的阀瓣座落，位于阀体上阀座密封面上。
此阀门除了阀瓣可以自由地升降之外，其余部分如同截止阀一样，流体压力使阀瓣，从阀座密封面上抬起，介质回流导致阀瓣回落道阀座上，并切断流动。
根据适用条件，阀瓣可以使全金属机构，也可以使阀瓣架上镶嵌橡胶垫，或橡胶环的形式。
像截止阀一样，流体通过升降式止回阀的通道也是狭窄的，因此通过升降式止回阀的压力降，比旋启式止回阀大些，而且旋启式止回阀的流量，受到的限制很少。
1、概述带位置指示器的核级旋启式止回阀是用于核电站系统管理中防止介质倒流，起到限制流体意向流动作用．该阀设有阀瓣开度指示器及阀瓣防爆行程开关远程指示器，以便于工作人员观察阀瓣的开关位置及管路介质流动的变化，达到保护系统和设备的目的，使系统能完成各项预定功能．2、设计参数压力等级：900磅级（特殊级别）公称通径：3-8IN工作压力：14.8MPA工作温度：66度安全等级：核1级质保要求：QA1承压件设计使用寿命：30a工作介质：除盐水3、结构特点带位置指示器的核级旋启式止回阀由阀体，阀瓣，阀座，摇杆，O型圈，行程开关，指示牌等组成。
