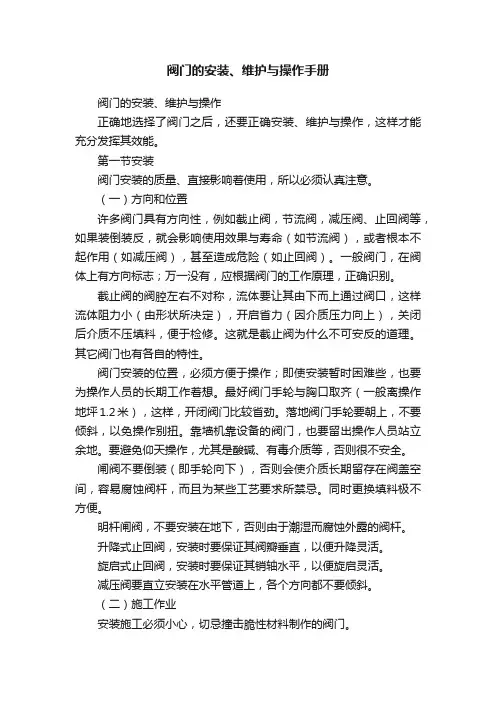

阀门的安装、维护与操作手册
阀门的安装、维护与操作手册阀门的安装、维护与操作正确地选择了阀门之后，还要正确安装、维护与操作，这样才能充分发挥其效能。
第一节安装阀门安装的质量、直接影响着使用，所以必须认真注意。
（一）方向和位置许多阀门具有方向性，例如截止阀，节流阀，减压阀、止回阀等，如果装倒装反，就会影响使用效果与寿命（如节流阀），或者根本不起作用（如减压阀），甚至造成危险（如止回阀）。
一般阀门，在阀体上有方向标志；万一没有，应根据阀门的工作原理，正确识别。
截止阀的阀腔左右不对称，流体要让其由下而上通过阀口，这样流体阻力小（由形状所决定），开启省力（因介质压力向上），关闭后介质不压填料，便于检修。
这就是截止阀为什么不可安反的道理。
其它阀门也有各自的特性。
阀门安装的位置，必须方便于操作；即使安装暂时困难些，也要为操作人员的长期工作着想。
最好阀门手轮与胸口取齐（一般离操作地坪1.2米），这样，开闭阀门比较省劲。
落地阀门手轮要朝上，不要倾斜，以免操作别扭。
靠墙机靠设备的阀门，也要留出操作人员站立余地。
要避免仰天操作，尤其是酸碱、有毒介质等，否则很不安全。
闸阀不要倒装（即手轮向下），否则会使介质长期留存在阀盖空间，容易腐蚀阀杆，而且为某些工艺要求所禁忌。
同时更换填料极不方便。
明杆闸阀，不要安装在地下，否则由于潮湿而腐蚀外露的阀杆。
升降式止回阀，安装时要保证其阀瓣垂直，以便升降灵活。
旋启式止回阀，安装时要保证其销轴水平，以便旋启灵活。
减压阀要直立安装在水平管道上，各个方向都不要倾斜。
（二）施工作业安装施工必须小心，切忌撞击脆性材料制作的阀门。
安装前，应将阀门作一检查，核对规格型号，鉴定有无损坏，尤其对于阀杆。
还要转动几下，看是否歪斜，因为运输过程中，最易撞歪阀杆。
还要清除阀内的杂物。
阀门起吊时，绳子不要系在手轮或阀杆上，以免损坏这些部件，应该系在法兰上。
对于阀门所连接的管路，一定要清扫干净。
可用压缩空气吹去氧化铁屑、泥砂、焊渣和其他杂物。
止回阀介绍及安装注意
止回阀介绍及安装注意
止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。
水泵吸水关的底阀也属于止回阀类。
启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。
止回阀属于自动阀类，止回阀主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。
止回阀按结构划分，可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。
升降式止回阀可分为立式止回阀和卧式止回阀两种。
旋启式止回阀分为单瓣式止回阀、双瓣式止回阀和多瓣式止回阀三种。
蝶式止回阀为直通式止回阀、以上几种止回阀在连接形式上可分为螺纹连接止回阀、法兰连接止回阀和焊接止回阀三种。
止回阀的安装应注意以下事顶：
1、在管线中不要使止回阀承受重量，大型的止回阀应独立支撑，使
之不受管系产生的压力的影响。
2、安装时注意介质流动的方向应与阀体所票箭头方向一致。
3、升降式垂直瓣止回阀应安装在垂直管道上。
4、升降式水平瓣止回阀应安装在水平管道上。
止回阀公称压力或压力级：PN1.0-16.0MPa、ANSICLASS150-900、JIS10-20K公称通径或口径：DN15～900、NPS1/4～36连接方式：法兰、对焊、螺纹、承插焊等适用温度：-196℃～540℃阀体材料：WCB、
ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)、Ti。
选用不同的材质，止回阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。
相关链接：/sybz/228.shtml。
止回阀安装操作手册
止回阀安装操作手册前言止回阀的设计和制造是按照使用寿命长、无故障应用的要求进行并提供给客户的。
本手册给客户提供所有相关阀门安装、操作和长期使用维护的信息，所提供的图纸均为标准结构的图纸。
一、安装前的注意事项1.阀门到达现场后，应仔细检查是否在运输途中受损。
2.在没有完成安装前，应保留阀门的包装和保护的设施。
3.如果阀门的通道以及法兰端面等与管路安装有关的地方被裸露，应采取措施加以保护，以防止杂质进入阀门体腔。
4.阀门安装前，应检查和清洗管道，防止杂质如砂子、电焊渣等损坏阀瓣和阀体密封面。
5.如果阀门在安装使用前需要存放较长时间，应在阀门裸露表面涂上防锈油，并建议将阀门处于全关位置时存放在干燥和通风的地方，通道两端应上好闷盖保护。
长时间存放后安装使用该阀门，应先进行清洗，并重新试压，合格后投入安装使用。
二、安装过程中的操作规程1.阀门不应负载管道的重量。
对管道的支撑将因管道系统的震动造成阀门的变形，阀门可以通过在阀体上安装管道夹和支撑物进行支撑，不应在法兰上固定支撑物（如图9）。
2.不要通过法兰螺栓的调整来纠正管道的不平行。
3.不允许用阀门承载管道的重量来避免管线的扭曲和阻塞。
4.合格的管道焊工必须按照ASME锅炉和压力容器标准第Ⅸ卷的规定进行焊接操作和评定。
5.止回阀安装时，首先要确定管道介质的流向与阀门允许的流向一致；安装螺纹端、对焊端、承插焊端、对夹式及法兰端连接阀门时，必须按照下列不同的程序和方法进行安装，以使阀门达到最佳的性能。
5.1螺纹端阀门的安装5.1.1安装前，应清洗阀门两端螺纹及其附件；5.1.2如必要，密封剂只能使用于管道或外螺纹上；5.1.3应使用带有正确尺寸的平板钳夹的扳手来安装六角或八角端；5.1.4不能选择较小尺寸的螺纹来安装管线阀门。
5.2对焊端阀门的安装5.2.1连接部位应保持同轴，连接端保留2~3mm间隙；5.2.2焊接处应使用内焊接垫环；5.2.3完成焊接后，应冲洗或清刮管道和阀门，以清除焊渣；5.2.4不允许快焊导致焊接材料过剩；5.2.5焊接时应采取适当的措施以避免阀座区域温度过高，使阀座及其密封面损坏；5.2.6如对焊端阀门购买时没有带延长的焊接接头，在焊接前，应拆除中间已经装配好阀瓣和阀座的阀体，并在原位置上安装上相同尺寸的隔离物后进行焊接；5.2.7当管道系统冷却至环境温度时将隔离物拆下，并重新安装阀体。

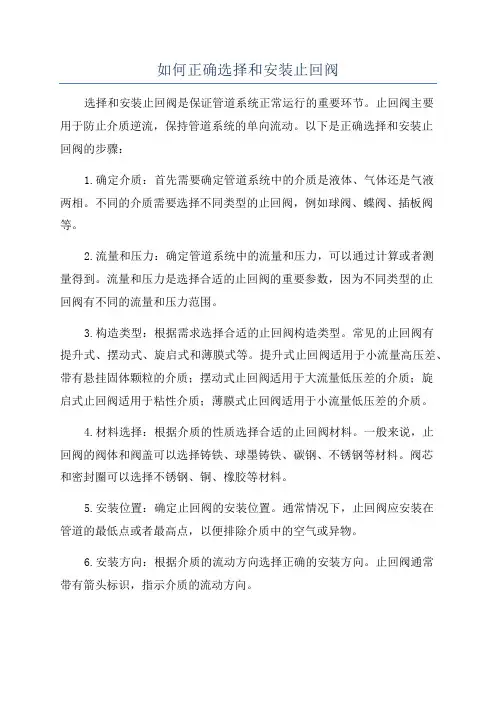

如何正确选择和安装止回阀
如何正确选择和安装止回阀选择和安装止回阀是保证管道系统正常运行的重要环节。
止回阀主要用于防止介质逆流，保持管道系统的单向流动。
以下是正确选择和安装止回阀的步骤：1.确定介质：首先需要确定管道系统中的介质是液体、气体还是气液两相。
不同的介质需要选择不同类型的止回阀，例如球阀、蝶阀、插板阀等。
2.流量和压力：确定管道系统中的流量和压力，可以通过计算或者测量得到。
流量和压力是选择合适的止回阀的重要参数，因为不同类型的止回阀有不同的流量和压力范围。
3.构造类型：根据需求选择合适的止回阀构造类型。
常见的止回阀有提升式、摆动式、旋启式和薄膜式等。
提升式止回阀适用于小流量高压差、带有悬挂固体颗粒的介质；摆动式止回阀适用于大流量低压差的介质；旋启式止回阀适用于粘性介质；薄膜式止回阀适用于小流量低压差的介质。
4.材料选择：根据介质的性质选择合适的止回阀材料。
一般来说，止回阀的阀体和阀盖可以选择铸铁、球墨铸铁、碳钢、不锈钢等材料。
阀芯和密封圈可以选择不锈钢、铜、橡胶等材料。
5.安装位置：确定止回阀的安装位置。
通常情况下，止回阀应安装在管道的最低点或者最高点，以便排除介质中的空气或异物。
6.安装方向：根据介质的流动方向选择正确的安装方向。
止回阀通常带有箭头标识，指示介质的流动方向。
7.安装方法：根据止回阀的类型选择合适的安装方法。
一般来说，止回阀可以分为法兰连接和螺纹连接两种。
法兰连接适用于大口径的止回阀，螺纹连接适用于小口径的止回阀。
8.安装要求：按照生产厂家的要求进行安装，包括正确连接法兰、检查密封圈、正确拧紧螺纹等。
9.阀门操作：测试止回阀的操作是否灵活，并检查阀门的密封性能。
可以通过手动操作、液压或气压测试来验证止回阀的性能。
10.额定压力：检查止回阀是否符合管道系统的额定压力要求。
止回阀应具备足够的耐压能力，以保证管道系统的安全运行。
11.定期维护：止回阀安装好后，定期进行维护和保养，包括清洗阀门内部、更换密封圈、润滑润滑部件等。
止回阀的施工安装要点
止回阀的施工安装要点
止回阀施工、安装要点
1)、安装位置、高度、进出口方向必须符合设计要求，注意介质流动的方向应与阀体
所标箭头方向一致，连接应牢固紧密。
2)、阀门安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。
对于工作压力大于1.0 MPa及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。
强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。
严密性试验时，试验压力为公称压力的1.1倍；试验持续的时间符合GB 50243的要求。
3)、在管线中不要使止回阀承受重量，大型的止回阀(aetv One-way valve)：应独立支撑，使之不受管系产生的压力的影响。
止回阀安装工艺
止回阀安装工艺止回阀安装工艺引言一、止回阀的作用和分类二、止回阀的安装位置和要求止回阀安装前的准备工作一、选择合适的止回阀型号和规格二、准备安装所需的工具和材料三、检查管道和阀门的质量和完好性止回阀的安装步骤一、确定安装位置和方向二、清理管道和阀门三、进行阀门的连接四、进行管道的连接五、进行压力测试和调试六、进行阀门的密封检查常见问题及解决方法一、止回阀不正常工作二、止回阀漏水三、止回阀启闭不灵活总结与展望引言：止回阀是一种用于防止介质在管道中逆流的阀门，广泛应用于不同行业的管道系统中。
止回阀的正确安装对保证管道系统的正常运行至关重要。
本文将介绍止回阀的安装工艺及常见问题的解决方法，以帮助读者更好地理解和应用止回阀。
一、止回阀的作用和分类：止回阀的主要作用是防止介质在管道中逆流，保护设备和管道系统的安全运行。
根据结构和工作原理的不同，止回阀可以分为升降式止回阀、摆动式止回阀、旋启式止回阀等多种类型。
不同类型的止回阀在不同的需求场合有各自的适用性，因此在选择和安装时需要根据实际情况进行综合考虑。
二、止回阀的安装位置和要求：为了保证止回阀能够发挥最佳的作用，它们的安装位置和要求是至关重要的。
通常情况下，止回阀应安装在介质流动方向的上游侧，以防止介质发生逆流。
止回阀的安装应注意以下几点：避免管道与阀门之间的过大间距，保证密封性能；避免与其他设备或管道发生冲突，方便操作和维护；阀门应与水平面垂直安装，以保证阀门正常运行和密封。
止回阀安装前的准备工作：在进行止回阀的安装前，需要进行一些准备工作，以确保安装操作的顺利进行。
根据实际需要选择合适的止回阀型号和规格，确保与管道系统的兼容性。
准备好安装所需的工具和材料，如扳手、橡胶垫片、密封胶等。
对待安装的管道和阀门进行全面的检查，保证其质量和完好性。
止回阀的安装步骤：1. 确定安装位置和方向：根据实际需要确定止回阀的安装位置和介质流动方向，遵循上述安装要求。
2. 清理管道和阀门：使用清洁刷子和清洗剂对管道和阀门进行清洗，确保表面洁净，无污物、油脂等。
止回阀的分类及安装方法
止回阀的分类及安装方法（止回阀）是指启闭件为圆形阀瓣并靠自身重量及介质压力产生动作来阻断介质倒流的一种（阀门），属自动阀类，又称逆止阀、（单向阀）、回流阀或隔离阀。
阀瓣运动方式分为升降式和旋启式。
升降式止回阀与（截止阀）结构仿佛，仅缺少带动阀瓣的阀杆。
介质从进口端（下侧）流入，从出口端（上侧）流出。
当进口压力大于阀瓣重量及其流动阻力之和时，阀门被开启。
反之，介质倒流时阀门则关闭。
旋启式止回阀有一个斜置并能绕轴旋转的阀瓣，工作原理与升降式止回阀相像。
止回阀常用作抽水装置的底阀，可以阻拦水的回流。
按结构分类按结构划分，可分为（升降式止回阀）、（旋启式止回阀）和（蝶式止回阀）三种：1.升降式止回阀分为立式和卧式两种。
2.旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。
3.蝶式止回阀为直通式。
以上几种止回阀在连接形式上可分为螺纹连接、法兰连接、焊接连接和对夹连接四种。
按材质分类依照材质分类，可以分为一下五种：1.铸铁止回阀2.黄铜止回阀3.不锈钢止回阀4.碳钢止回阀5.锻钢止回阀按功能分类依照功能分类，一般可以分为一下几种：1.DRVZ静音式止回阀2.DRVG不锈钢止回阀不锈钢止回阀静音式止回阀3.NRVR静音式止回阀4.SFCV橡胶瓣逆止阀5.DDCV双瓣逆止阀安装方法一、旋启式止回阀：旋启式止回阀的阀瓣呈圆盘状，绕阀座通道的转轴作旋转运动，因阀内通道成流线型，流动阻力比升降式止回阀小，适用于低流速和流动不常变化的大口径场合，但不宜用于脉动流，其密封性能不及升降式。
旋启式止回阀分单瓣式、双瓣式和多半式三种，这三种形式重要按阀门口径来分，目的是为了防止介质停止流动或倒流时，减弱水力冲击。
二、升降式止回阀：阀瓣沿着阀体垂直中心线滑动的止回阀，升降式止回阀只能安装在水平管道上，在高压小口径止回阀上阀瓣可采纳圆球。
升降式止回阀的阀体形状与截止阀一样（可与截止阀通用），因此它的流体阻力系数较大。
其结构与截止阀相像，阀体和阀瓣与截止阀相同。
截止阀螺纹连接工艺
截止阀螺纹连接工艺
嘿，朋友！今天咱们来聊聊截止阀螺纹连接这门工艺。
你知道吗，这截止阀螺纹连接就像是给两个好朋友牵红线，得小心翼翼，还得恰到好处，才能让它们紧紧相连，不出岔子。
首先说这准备工作，就跟战士上战场前要磨好刀一样重要。
得把螺纹、管口啥的清理干净，要是有脏东西或者毛刺，那不就像路上有绊脚石，能顺利才怪！还有工具，得选合适的扳手、螺丝刀，这就好比吃饭得用对筷子，用勺子可不好使。
然后就是开始连接啦。
把截止阀的螺纹轻轻地、慢慢地对准管口的螺纹，就像轻轻扣上珍贵的首饰，可不能粗鲁。
慢慢地转动，感受它们之间的契合。
这时候可别心急，要是用力过猛，说不定螺纹就被弄坏了，那可真是“赔了夫人又折兵”。
在连接的过程中，还得时不时检查一下，看看是不是对得正，歪了可不行。
这就跟走路得走直线一样，歪歪扭扭能到目的地吗？而且要注意拧紧的力度，太紧了容易损坏，太松了又会漏水，这分寸可得把握好，你说是不是？
连接好了之后，可别以为就万事大吉啦。
还得进行测试，通水看看有没有渗漏。
这就像是考试结束了要检查一遍试卷，查漏补缺嘛。
要是发现有渗漏，那得赶紧重新检查，找出问题所在，解决掉。
你想想，如果在关键的时候，截止阀因为螺纹连接没弄好出了问题，那得多麻烦，多闹心！所以说，这截止阀螺纹连接工艺，看着简单，
实则大有学问。
咱们做这活儿，就得有耐心，有细心，把每一个步骤都做到位，才
能保证不出差错，让截止阀稳稳地发挥作用。
总之，截止阀螺纹连接工艺可不能马虎，得认真对待，才能让一切
都顺顺利利的！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
内螺纹止回阀的安装和使用
内螺纹止回阀,蝶式止回阀就属于这种类型的阀门，它包括旋启式止回阀和升降式止回阀。
旋启式止回阀有一介铰链机构，还有一个像门一样的阀瓣自由地靠在倾斜的阀座表面上。
为了确保阀瓣每次都能到达阀座面的合适位置，阀瓣设计在铰链机构，以便阀瓣具有足够有旋启空间，并使阀瓣真正的、全面的与阀座接触。
阀瓣可以全部用金属制成，也可以在金属上镶嵌皮革、橡胶、或者采用合成覆盖面，这取决于使用性能的要求。
旋启式止回阀在完全打开的状况下，流体压力几乎不受阻碍，因此通过阀门的压力降相对较小。
升降式止回阀的阀瓣坐落位于阀体上阀座密封面上。
此阀门除了阀瓣可以自由地升降之外，其余部分如同截止阀一样，流体压力使阀瓣从阀座密封面上抬起，介质回流导致阀瓣回落到阀座上，并切断流动。
根据使用条件，阀瓣可以是全金属结构，也可以是在阀瓣架上镶嵌橡胶垫或橡胶环的形式。
像截止阀一样，流体通过升降式止回阀的通道也是狭窄的，因此通过升降式止回阀的压力降比旋启式止回阀大些，而且旋启式止回阀的流量受到的限制很少。
安装和使用
1、本阀门通路两端须堵塞，存在干燥通风的室内。
如长期存放，应经常检查防锈蚀。
2、安装前应将阀门清洗干净，并消除在运输过程中造成的缺陷。
3、安装时必须仔细核对阀门上的标志和铭牌是否符合使用要求。
4、本阀门安装在水平管道上，阀盖向上。
