地铁接触网检测现状及发展趋势
2024年轨道交通检测设备市场前景分析
2024年轨道交通检测设备市场前景分析简介轨道交通检测设备是指应用于地铁、有轨电车、轻轨等轨道交通系统中的各种检测装置和设备。
随着城市化进程和交通需求的增加，轨道交通在城市中的地位越来越重要，因此轨道交通检测设备的市场前景也日益广阔。
市场规模及趋势根据市场调研数据显示，轨道交通检测设备市场在过去几年持续增长，并且有望在未来几年继续保持稳定增长。
这主要得益于以下几个因素：1.城市化进程：随着城市人口的增加和城市规模的扩大，对轨道交通的需求也在增加。
轨道交通检测设备作为确保交通运行安全和高效的关键设备，其市场需求将随着城市化进程的不断推进而增长。
2.技术创新：随着科技的不断进步，轨道交通检测设备也在不断更新换代。
新技术的应用，例如物联网、人工智能等，使得轨道交通检测设备更加智能化和高效化，满足了市场对于安全和效能的要求。
3.政府支持：为了引导和推动轨道交通的发展，政府部门也在加大对轨道交通检测设备市场的支持力度。
通过政策扶持和资金投入，政府希望促进轨道交通检测设备产业的发展，进一步推动轨道交通行业的发展。
综上所述，轨道交通检测设备市场具有广阔的发展前景。
市场竞争态势随着市场规模的扩大，轨道交通检测设备市场的竞争也日益激烈。
目前，市场上主要的竞争者包括国内外的大型企业和小型创新型企业。
这些企业在技术研发、产品质量、售后服务等方面展开竞争，以争夺市场份额。
在国内市场方面，一些知名企业凭借着技术领先和品牌优势占据了一定市场份额。
同时，一些小型企业通过技术创新和合作伙伴关系等方式，不断进入市场并获得一定的市场份额。
在国际市场方面，国外的一些知名企业通过先进的技术和全球化的运作模式，逐渐在全球范围内扩大了市场份额。
同时，一些国内企业也逐渐开始拓展海外市场，加大国际竞争力。
市场发展趋势及机遇1.智能化趋势：随着物联网、人工智能等技术的迅速发展，智能化已经成为轨道交通检测设备市场的发展方向。
智能化的轨道交通检测设备能够实现远程监控、数据分析和预警等功能，提高了设备的效能和安全性。
地铁接触网检测现状及发展趋势
地铁接触网检测现状及发展趋势地铁接触网是地铁运行的重要组成部分，它不仅是地铁列车供电的重要设施，还直接关系到地铁的安全和运行效率。
随着地铁的不断发展和更新，接触网检测成为了地铁运输领域内的一个热点问题。
本文将从地铁接触网检测的现状和发展趋势两方面进行分析。
一、地铁接触网检测的现状地铁接触网检测在地铁运输中发挥着重要的作用，可以及时发现接触网的故障和隐患，保障地铁运行的安全性和稳定性。
目前，地铁接触网检测主要有以下几种方式：1. 人工检测：通过人员巡查的方式对地铁接触网进行检查，这种方式存在效率低、耗时长、覆盖范围小等问题，很难满足地铁快速发展的需求。
2. 机车检测：通过安装检测设备的机车对接触网进行检测，可以实现对接触网的实时监测和数据采集，但是依然存在设备高昂、维护成本大等问题。
3. 无人机检测：利用无人机对地铁接触网进行航拍和检测，可以有效地解决人力和资源不足的问题，但是无人机飞行稳定性和技术水平的要求较高。
以上几种方式各有优缺点，虽然可以实现对地铁接触网的检测，但是在实际应用中还存在一些问题，比如效率低、成本高、覆盖范围小等。
亟需对地铁接触网检测进行创新和改进，以满足地铁运输快速发展的需求。
随着科技的不断进步和发展，地铁接触网检测也在不断进行创新和改进，主要体现在以下几个方面：1. 自动化检测：自动化检测是未来地铁接触网检测的发展方向，通过引入先进的传感技术和数据分析算法，可以实现对地铁接触网的自动化检测和监测，大大提高检测效率和准确性。
2. 智能化监控：未来的地铁接触网检测将更加智能化，可以实现对接触网的远程监控和实时数据采集，及时发现和处理接触网的问题，提高地铁运行的安全性和稳定性。
3. 数据化分析：未来地铁接触网检测还将通过大数据和人工智能技术实现对接触网数据的深度分析和挖掘，可以为地铁运行提供更加精准的数据支持和决策参考。
4. 物联网技术：物联网技术的应用也将为地铁接触网检测提供更多新的可能性，通过连接各种设备和传感器，可以实现对接触网的全面监测和管理，为地铁运行提供更加全面的支持。
地铁接触网检测现状及发展趋势
地铁接触网检测现状及发展趋势地铁接触网是地铁系统中承载电力供应的重要组成部分，负责将外部电源传输到地铁列车上，确保地铁运行的正常供电。
地铁接触网的检测和维护对保证地铁的安全运营和乘客的出行质量至关重要。
以下将分析地铁接触网检测的现状及发展趋势。
地铁接触网检测的现状：目前，地铁接触网的检测主要采用传统的人工巡检方式，即工作人员在地铁运行线路上步行进行检查。
这种方式存在以下问题：1. 人工巡检效率低下：地铁运行线路长且复杂，人工巡检需要占用大量人力和时间，成本高且容易出现疏漏。
2. 安全风险高：人工巡检涉及到工作人员在高架桥、隧道等危险区域操作，存在安全隐患。
3. 数据采集不准确：人工巡检很容易受到人员主观因素的影响，数据采集的准确性有限。
为解决上述问题，一些地铁运营单位开始引入自动化的地铁接触网检测设备。
这些设备主要包括：1. 轨道接触网检测车：利用安装在列车车顶的传感器来检测接触网的高度、弧垂、悬挂件状态等参数，并实现对接触网的故障检测和预警。
2. 接触网无人机：无人机配备高清摄像机和传感器，可以对接触网进行全面、高效的巡检，提高检测效率和数据准确性。
发展趋势：随着科技的发展和地铁运营的需要，地铁接触网检测将呈现以下发展趋势：1. 自动化水平提高：未来地铁接触网检测将更多地依靠自动化设备，减少人工干预。
人工智能、大数据和物联网技术的应用将进一步提高地铁接触网的检测效率和准确性。
2. 可视化监测技术：通过安装摄像机和传感器等设备，实现对接触网的实时监测，并将监测数据可视化展示，方便地铁运营单位进行远程监控和管理。
3. 预测性维护：利用大数据分析和机器学习算法，对地铁接触网的故障模式进行建模和预测。
通过提前发现故障迹象，及时进行维修和更换，降低故障对地铁运营的影响。
4. 无人化检测：随着技术的进一步发展，无人化检测将成为地铁接触网检测的主流。
无人化设备可以在不干涉地铁正常运营的情况下，对接触网进行全面、高效的检测。
2024年铁路接触网市场发展现状
2024年铁路接触网市场发展现状简介铁路接触网是铁路电气化运输的重要设施，用于通过高压电流供电给铁路线路上的电力机车和列车。
随着铁路运输的发展和电气化程度的提高，铁路接触网市场也在不断增长。
本文将对铁路接触网市场的发展现状进行分析与概述。
市场规模与增长趋势铁路接触网市场的规模不断扩大。
根据市场研究报告，全球铁路接触网市场在近几年中保持着稳定增长的趋势。
预计到2025年，全球铁路接触网市场规模将达到X 亿美元。
这是由于各国政府对铁路建设的持续投入和不断推动电气化铁路的建设。
市场发展驱动因素铁路接触网市场的发展主要受以下因素驱动：1.政府投资和政策支持：各国政府将铁路建设作为重要的基础设施投资方向，并提出各种政策支持和激励措施，以推动铁路接触网的建设和升级。
2.环境保护和可持续发展：电气化铁路相对于传统燃油机车，具有更低的排放和更高的能量利用效率，因此符合环境保护和可持续发展的要求，受到社会的广泛认可和支持。
3.铁路网络扩张：随着铁路网络的不断扩张和铁路运输的需求增长，对于铁路接触网的需求也在增加，推动了市场的发展。
4.技术升级和创新：新型材料和技术的应用促进了铁路接触网的性能和可靠性的提高，同时降低了建设和维护成本，为市场的发展提供了有利条件。
市场竞争格局目前，全球铁路接触网市场存在着一些主要的竞争者。
这些竞争者包括国有企业、跨国公司以及本土供应商。
其中，国有企业通常具有资源优势和政府背景，但跨国公司则在技术和品牌上具有竞争优势。
本土供应商则主要通过成本优势和灵活的服务来满足市场需求。
市场前景与挑战铁路接触网市场面临着一些挑战和机遇。
一方面，随着铁路网络的不断扩张和电气化铁路的普及，市场需求将继续增加。
另一方面，技术升级和创新将推动铁路接触网的性能和可靠性的提高，为市场的发展提供了新的机会。
然而，市场也存在一些挑战，包括供应链管理、成本压力、技术标准的制定和合规要求的满足等。
这些挑战需要行业参与者共同努力解决，以推动市场的可持续发展。
地铁接触网状态检测技术浅析
地铁接触网状态检测技术浅析摘要：随着我国地铁事业的发展，列车速度的加快，地铁接触网检测技术也随之被广泛应用。
接触网检测技术是地铁运行中的重要措施之一，目的在于保证列车安全行驶。
接触网检测项目主要包括几何参数测量，离线检测，网压检测，弓网接触压力检测，弓网冲击检测等等。
本文介绍了各种接触网检测方式，指出利弊，并提出各项检测方式中存在的问题和需要注意的地方。
关键词：接触网检测，检测方式，动态测量，检测车1引言地铁接触网是其构成中的重要部分。
接触网是供电设备，它的主要作用是为列车提供电能与动力，不仅要保证向列车正常提供电流，还要保证接触悬挂能稳固的处在规定空间的位置上。
因为受电弓有一定宽度，而且列车速度很快，如果参数发生变化，就可能发生接触网和受电弓的故障。
如果收到外部的作用影响，发生过热的情况，就有可能中断供电，导致列车停止运行。
因此需要随时对接触网进行检测，检修与维护，才能够保证它处于正常状态，正常供电，正常为列车提供动力。
2 接触网测量方式因为接触网跨距弹性不均匀，受电弓的惯性力等因素影响，受电弓与接触线会有离线现象发生。
接触网检测包括测量“接触网几何参数”（接触线高度，接触线高度差，拉出值，等等）和“硬点”（列车高速运行时受电弓在垂直方向的振动和冲击值），掌握接触网状态，以便及时检修，维护设备，而保证地铁供电系统的正常工作，保证地铁道路安全运营。
测量地铁接触网，不同时期产生了不同的测量方法。
主要有静态测量，接触式检测方式，非接触式激光雷达扫描测量法，非接触式图像测量法，地铁网轨检测车。
2.1 静态测量静态测量就是测量地铁接触网接触悬挂各个部位的静态尺寸，主要是测量“接触线高度”，“抬升值”以及“之字值”，静态检测可以检验出接触网是否按照设计要求设计，是否完全符合设计标准。
静态测量的局限性就在于: 静态测量只能够反映接触网的静态位置。
而接触网安装使用后，经过一定的时间，要检查它的几何尺寸是否符合了设计给出的数据标准。

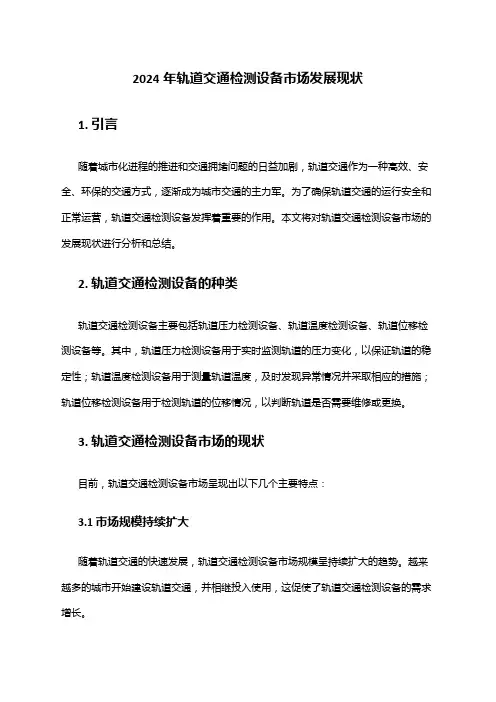

2024年轨道交通检测设备市场发展现状
2024年轨道交通检测设备市场发展现状1. 引言随着城市化进程的推进和交通拥堵问题的日益加剧，轨道交通作为一种高效、安全、环保的交通方式，逐渐成为城市交通的主力军。
为了确保轨道交通的运行安全和正常运营，轨道交通检测设备发挥着重要的作用。
本文将对轨道交通检测设备市场的发展现状进行分析和总结。
2. 轨道交通检测设备的种类轨道交通检测设备主要包括轨道压力检测设备、轨道温度检测设备、轨道位移检测设备等。
其中，轨道压力检测设备用于实时监测轨道的压力变化，以保证轨道的稳定性；轨道温度检测设备用于测量轨道温度，及时发现异常情况并采取相应的措施；轨道位移检测设备用于检测轨道的位移情况，以判断轨道是否需要维修或更换。
3. 轨道交通检测设备市场的现状目前，轨道交通检测设备市场呈现出以下几个主要特点：3.1 市场规模持续扩大随着轨道交通的快速发展，轨道交通检测设备市场规模呈持续扩大的趋势。
越来越多的城市开始建设轨道交通，并相继投入使用，这促使了轨道交通检测设备的需求增长。
3.2 技术不断创新随着科技的进步，轨道交通检测设备的技术也在不断创新。
传统的轨道交通检测设备已经不能满足高速、大容量轨道交通的需求，因此新型的检测设备应运而生。
例如，使用先进的传感器和数据分析技术，可以实现对轨道状态的实时监测和预测，提高轨道交通的运行效率和安全性。
3.3 市场竞争激烈随着轨道交通检测设备市场的扩大，市场上的竞争也变得越来越激烈。
各家企业不断推出新产品，提高产品的质量和性能，以争夺市场份额。
同时，一些国外企业也加大了对中国市场的进军，增加了国内企业的竞争压力。
3.4 政策支持力度加大为促进轨道交通发展，政府也出台了一系列支持政策，对轨道交通检测设备的研发和推广给予了大力支持。
这些政策的出台为轨道交通检测设备市场带来了新的机遇和挑战。
4. 发展趋势和展望未来，轨道交通检测设备市场将呈现出以下几个发展趋势：4.1 自动化智能化随着人工智能和物联网技术的发展，轨道交通检测设备将逐渐实现自动化和智能化。
我国地铁接触网的检测现状及发展趋势
我国地铁接触网的检测现状及发展趋势摘要：由于科技的不断进步，当前地铁接触网供电测试技术也在不断蓬勃发展，检测方案也在逐步完善，但是，就现在的地铁接触网供电测试工作而言，仍然面临着一些待克服的技术问题，要想进一步健全地铁接触网供电测试系统，就需要进一步确定其技术发展趋势，并做到地铁接触网供电系统测试与电客车测试技术的有效融合。
创新地铁接触网供电测试方式，充分运用各类测量信息，构建并完善接触网电力几何参数，以及弓网动态相互作用参数的综合指标体系，为中国日后的地铁接触网电力测量快速发展与保护提供重要的基础条件。
关键词：地铁接触网；现状分析；发展趋势引言：随着社会经济的发展，地铁接触网电力系统检测显得非常重要，在铁路轨道运输中，接触网电力控制系统是非常关键的一部分，接触网电力控制系统能够给车辆带来足够的动能，但在实际运营过程中，接触网电力控制系统是极易过热的，一旦温度过高的话，就可能会造成电力控制系统断裂甚至停机，造成停车事件。
要想确保地铁接触网电力系统稳定性，就需要随时观测地铁接触网电力系统装置的工作情况，加强监测能力，防止意外事故，增强其运行稳定性。
地铁接触网电力控制系统的测量内容一般分为：参数检测、接触压力检测、冲击力检测、网压检测以及离线监测等。
本文先是介绍接触网供电系统监测意义，继而探讨地铁接触网供电系统状态监测技术，最后研究地铁接触网供电系统监测发展趋势。
1、接触网检测由于城市出口总量的日渐增加，加上进城打工数量的日渐增多，地铁轨道变得尤为重要，轨道交通不仅能够为人民带来日常生活的方便，而且能够减轻百姓的生活负担，在城市的建设当中显示出了巨大的功能。
轨道交通牵引供电系统、供电设备的安全与可靠性以及故障检测，以及有效处理是整个城市轨道交通系统正常运作的重要保障条件。
在轨道交通供电期间，通过接触网供电既是重点工作，也是保证地下铁路供电系统向电力客车提供电能的重要基础设施，所以，接触网供电系统检查是十分必要的，需要做好每日检测和定时检修。
接触网的检测及数据处理与分析
02
接触网检测方法
静态检测方法
01
02
03
04
接触线高度检测
通过测量接触线相对于轨道平 面的高度，判断其是否符合标
准要求。
拉出值检测
测量接触线相对于线路中心的 水平距离，确保其在规定的范
围内。
侧面限界检测
测量接触网的侧面限界，防止 接触网与车辆或障碍物发生碰
撞。
悬挂装置检测
检查吊弦、绝缘子等悬挂装置 的完好情况，确保其功能正常
国际合作与交流
加强国际合作与交流，引进国外先进技术和管理经验，共同推动接 触网检测技术的进步。
感谢您的观看
THANKS
确保列车的稳定运行。
02
提高运营效率
接触网的正常运行对于铁路运输的效率至关重要。通过检测接触网，可
以及时发现并修复故障，减少因接触网故障导致的列车延误和停运，提
高铁路运输的运营效率。
03
降低维修成本
定期对接触网进行检测，可以及时发现潜在的故障和损伤，避免小问题
积累成大故障，从而降低维修成本和更换部件的成本。
接触网的检测及数据处理与 分析
目录
• 接触网检测技术概述 • 接触网检测方法 • 接触网检测数据处理与分析 • 接触网检测数据处理系统 • 接触网检测技术展望
01
接触网检测技术概述
接触网检测的重要性
01
确保列车安全运行
接触网是铁路供电系统的重要组成部分，其状态直接影响到列车的安全
运行。通过检测接触网的状态，可以及时发现并解决潜在的安全隐患，
数据分析方法
统计分析
运用统计学方法分析数据，如均值、方差、 相关性等。
机器学习
利用算法对数据进行分类、预测和聚类等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
地铁接触网检测现状及发展趋势
接触网通过在列车行驶路线周边架设特殊的输电线路为机车提供电能供应，是城市轨道交通正常运营的重要条件和保证，其性能更是直接决定了机车弓网受流质量。
为保障牵引供电系统有序运行，保障乘客人身财产安全，在提升优化接触网设备的同时，增加对接触网状态检测，并制定科学合理的检修维护流程至关重要。
目前我国城市轨道交通发展受到诸多因素的影响，每个城市在接触网系统的选取上也有所不同，需要更为全面、系统、科学的接触网参数检测与分析，为现场检修工作提供真实有力的客观依据。
标签：地铁;接触网;检测;发展
引言
随着城市经济的发展，地铁车辆具有高效率、低污染等优点，在解决城市交通拥挤方面，起到重要的角色，近几年，地铁在全国各大城市得到了快速的发展。
与此同时，地铁车辆弓网故障也越来越突出。
地铁车辆一旦出现弓网故障将会给地铁行车及运营造成恶劣的影响。
1系统概述
1.1概述
城市轨道交通是一种容量较大、运送速度较快的交通方式，可为乘客提供安全、快速、便捷、舒适的运送服务。
在当今城市的发展过程中，城市轨道交通在公共交通系统中的地位越来越重要。
城市轨道交通是复杂的巨系统，作为国家重要的基础设施，任何子系统和设施、设备受自然和人为的作用，可能出现病害和故障，一旦防控环节处置不当，都可能对地铁运行品质和安全产生影响，或危及运行安全，极端情况下甚至车毁人亡，后果不堪设想。
针对威胁地鐵运行的安全风险，充分利用各种检测、检测与监控技术、加强设施和设备、列车运行、外部环境等要素的安全检测、监测与监控，掌握设备运行状态，采取针对性的防控和处置措施，是确保地铁运行安全的重要技术支撑。
牵引供电系统作为地铁列车的动力源泉，其运行状态直接影响地铁的安全、稳定运行。
接触网系统是供电系统中一个极其重要的组成部分，由于接触网是没有备用的供电装置，一旦发生故障，将导致行车中断，因此接触网的安全可靠是保证地铁安全运营的必要条件。
1.2适用范围
本方案针对地铁牵引供电接触网系统的弓网状态进行实时在线检测，适用于采用架空接触网供电、受电弓受流的系统，不适用于采用接触轨供电的系统。
典型的接触网地下区段为架空刚性悬挂，高架段为架空柔性悬挂。
2地铁接触网检测设计
2.1红外检测
1）检测距离
热像仪的检测距离与被测对象尺寸和热像仪空间分辨率IFOV有关：检测距离=被测目标尺寸/IFOVIFOV：单位测试距离下，热像仪每个像素能够检测的最小目标（面积），以mRad为单位。
对于地铁常用的CTA120铜银合金接触线，其截面最大直径为12.9mm，热像仪IFOV为0.68mRad，其最远检测距离为18.97m。
2）最小检测目标
最小检测目标尺寸与热像仪分辨率和最短聚焦距离有关，即：最小检测目标尺寸=最短聚焦距离*IFOV=0.25*0.68=0.17mm
3）清晰度
热像仪检测的清晰度主要由热灵敏度和最小检测尺寸决定。
热灵敏度决定热像仪区分细微温差的能力，本检测装置的热灵敏度为<0.05°C@+30°C/50mK。
而最小检测尺寸越小，则相同面积的检测画面由更多的像素组成，画面更加清晰。
2.2车载信号监控
在每列地铁列车上安装一套车载信号监测装置，通过以太网接口与车载的信号采集装置通信，实现本地信号采集、存储、分析、转发。
本地化监测，具有以下特点：低延迟：数据处理更接近数据来源而不是在外部数据中心或云端进行，因此可以减少迟延时间，更实时，更可靠。
低成本：本地车载数据清洗、计算、过滤可将最优价值的数据上传至云端进行存储，减少计算、存储及带宽带来的成本。
高安全：由于车载监测设备能够在本地采集和处理数据，数据不必传输到云端，或者敏感信息不需要经由网络，这样即使云遭到网络攻击，影响也不会那么严重;提供云到车载监测设备的安全连接，提供数据加密及安全存储。
弱依赖：可在断网或者弱网环境下运行本地计算、存储、分析，削弱云端的角色也降低了发生单点故障的可能性。
易扩展：地铁列车如果后续增加其它监测设备，可方便地接入现有的车载监测主机。
2.3地面中央监控
在线路运营控制中心设置地面中央监控平台，集中监控线路所有地铁列车的弓网状态，对受电弓、接触网状态进行大数据、长周期分析、诊断、预测，作为设备状态修的依据，同时对弓网关系的改善提供数据支撑。
区别于车载监测主机侧重于本地化即时数据采集、分析、存储，地面中央监控提供云计算服务，侧重于对地铁弓网状态进行全生命周期监测、大数据分析、机器学习、智能维护等。
2.4信号传输
系统采用先进的毫米波通信技术，实现车地大容量的信息传输。
毫米波通信是5G的核心技术之一，具有带宽大、方向性好、安全保密性高等优势。
以太毫米波链路通信系统具有作用距离远、传输速率高、环境适应性强、自适应校准、布置快捷、维护方便等特点，适合在一线作业环境中快速构建全天时、全气候、多响应的主干通信网，实现“现场-后方”全过程实时信息的共建共享。
结语
目前，城市地铁车辆和车辆段内，弓网故障监测系统设备主要有车载弓网动态监测系统、接触网检测作业车、受电弓在线检测系统等。
本文重点对车载弓网动态监测系统的技术特点进行分析，确保受电弓与接触网的良好匹配关系，减少弓网故障率的发生，有效保证受电弓及接触网设备使用周期。
参考文献
[1]孙纲，邓志刚.车辆在线监测系统在受电弓检测中的应用[J].都市快轨交通，2012，25（1）.
[2]地铁接触网常见故障和问题分析及其应对方[J].芮小刚.科技信息.2012（02）.
[3]邢继军.弓网动态接触力在线检测系统[D].西南交通大学硕士学位论文，2005：27—29.。
