高考试题分类汇编：恒定电流
高中物理学习材料（马鸣风萧萧**整理制作）2000-2008年高考试题分类汇编：恒定电流（08江苏卷）2．2007年度诺贝尔物理学奖授予了法国和德国的两位科学家，以表彰他们发现“巨磁电阻效应”．基于巨磁电阻效应开发的用于读取硬盘数据的技术,被认为是纳米技术的第一次真正应用．在下列有关其它电阻应用的说法中。
错误的是A.热敏电阻可应用于温度测控装置中B.光敏电阻是一种光电传感器C.电阻丝可应用于电热设备中D.电阻在电路中主要起到通过直流、阻碍交流的作用。
答案：D解析：考查基本物理常识。
热敏电阻的原理是通过已知某电阻的电阻值与温度的函数关系，测得该热敏电阻的值即可获取温度，从而应用于温度测控装置中，A说法正确；光敏电阻是将光信号与电信号进行转换的传感器，B说法正确；电阻丝通过电流会产生热效应，可应用于电热设备中，C说法正确；电阻对直流和交流均起到阻碍的作用，D说法错误。
（08重庆卷）15.某同学设计了一个转向灯电路（题15图），其中L为指示灯，L1、L2分别为左、右转向灯，S为单刀双掷开关，E为电源.当S置于位置1时，以下判断正确的是A.L的功率小于额定功率B.L1亮，其功率等于额定功率C.L2亮，其功率等于额定功率D.含L支路的总功率较另一支路的大答案：A解析：本题考查电路分析的有关知识，本题为中等难度题目。
由电路结构可知，当S 置于1位置时，L与L2串联后再与L1并联，由灯泡的额定电压和额定功率可知，L1和L2的电阻相等。
L与L2串联后的总电阻大于L1的电阻，由于电源电动势为6伏，本身有电阻，所以L1两端电压和L与L2的总电压相等，且都小于6伏，所以三只灯都没有正常发光，三只灯的实际功率都小于额定功率。
含L 的支路的总电阻大于L 1支路的电阻，由于两条支路的电压相等，所以。
含L 的支路的总功率小于另一支路的功率。
（08宁夏卷）15.一个T 型电路如图所示，电路中的电110R =Ω,23120,40R R =Ω=Ω.另有一测试电源，电动势 为100V ，内阻忽略不计。
2008年全国统一高考物理试卷(全国卷ⅱ)(含解析版)
2008年全国统一高考物理试卷（全国卷Ⅱ）一、选择题（本题共8小题，在每小题给出的四个选项中，有的只有一个选项正确，有的有多个选项正确，全部选对的得6分，选对但不全的得3分，有选错的得0分）1．（6分）对一定量的气体，下列说法正确的是（）A．气体的体积是所有气体分子的体积之和B．气体分子的热运动越激烈，气体的温度就越高C．气体对器壁的压强是由大量分子对器壁的碰撞产生的D．当气体膨胀时，气体分子之间的势能减少，因而气体的内能减少2．（6分）一束单色光斜射到一厚平板玻璃的一个表面上，经两次折射后从玻璃板另一个表面射出，出射光线相对于入射光线侧移了一段距离，在下列情况下，出射光线侧移距离最大的是（）A．红光以30°的入射角入射B．红光以45°的入射角入射C．紫光以30°的入射角入射D．紫光以45°的入射角入射3．（6分）如图，一固定斜面上两个质量相同的小滑块A和B紧挨着匀速下滑，A与B的接触面光滑．已知A与斜面间的动摩擦因数是B与斜面间的动摩擦因数的2倍，斜面倾角为α，B与斜面间的动摩擦因数是（）A．tanαB．cotαC．tanαD．cotα4．（6分）一列简谐横波沿x轴正方向传播，振动为A，t=0时，平衡位置在x=0处的质元位于y=0处，且向y轴负方向运动，此时平衡位置在x=0.15m 处的质元位于y=A处，该波的波长可能等于（）A．0.60 m B．0.20 m C．0.12 m D．0.086 m5．（6分）如图，一很长的不可伸长的柔软细绳跨过光滑定滑轮，绳两端各系一小球a和b．a球质量为m，静置于地面，b球质量为3m，用手托住，高度为h，此时轻绳刚好拉紧．从静止开始释放b后，a可能到达的最大高度为（）A．h B．l.5h C．2h D．2.5h6．（6分）一平行板电容器的两个极板水平放置，两极板间有一带电量不变的小油滴，油滴在极板间运动时所受空气阻力的大小与其速率成正比．若两极板间电压为零，经一段时间后，油滴以速率v匀速下降；若两极板间的电压为U，经一段时间后，油滴以速率v匀速上升．若两极板间电压为﹣U，油滴做匀速运动时速度的大小、方向将是（）A．2v、向下B．2v、向上C．3v、向下D．3v、向上7．（6分）中子和质子结合成氘核时，质量亏捐为△m，相应的能量△E=△mc2=2.2MeV是氘核的结合能．下列说法中正确的是（）A．用能量小于2.2MeV的光子照射静止氘核时，氘核不会分解为一个质子和一个中子B．用能量等于2.2MeV的光子照射静止氘核时，氘核可能分解为一个质子和一个中子，它们的动能之和为零C．用能量大于2.2MeV的光子照射静止氘核时，氘核不会分解为一个质子和一个中子，它们的动能之和为零D．用能量大于2.2MeV的光子照射静止氘核时，氘核不会分解为一个质子和一个中子，它们的动能之和不为零8．（6分）如图，一个边长为l的正方形虚线框内有垂直于纸面向里的匀强磁场，一个边长也为l的正方形导线框所在平面与磁场方向垂直，虚线框的对角线ba与导线框的一条边垂直，ab的延长线平分导线框．在t=0时，使导线框从图示位置开始以恒定速度沿ab方向移动，直到整个导线框离开磁场区域．以i表示导线框中感应电流的强度，取逆时针方向为正．下列表示i﹣t 关系的图示中，可能正确的是（）A．B．C．D．二、解答题（共5小题，满分72分）9．（5分）某同学用螺旋测微器测一铜丝的直径，测微器的示数如图所示，铜丝的直径为mm．10．（13分）如图为一电学实验的实物连线图，该实验可用来测量待测电阻R x 的阻值（约500Ω），图中两个电压表量程相同，内阻都很大．实验步骤如下：①调节电阻箱，使它的阻值R0与待测电阻的阻值接近．将滑动变阻器的滑动头调到最右端；②合上开关S；③将滑动变阻器的滑动头向左端滑动，使两个电压表指针都有明显偏转；④记下两个电压表的示数U1和U2；⑤多次改变滑动变阻器的滑动头位置，记下两个电压表的多组示数U1和U2；⑥求R x的平均值．回答下列问题：（Ⅰ）根据实物连线图在虚线框内画出实验的电路原理图，其中电阻箱的符号为：滑动变阻器的符号为：其余器材用通用的符号表示．（Ⅱ）不计电压表内阻的影响，用U1、U2和R0表示R x的公式为R x=．（Ⅲ）考虑电压表内阻的影响，用U1、U2、R0、电压表内阻r1和r2表示R x的公式为R x=．11．（15分）如图，一质量为M的物块静止在桌面边缘，桌面离水平地面高度为h，质量为m的子弹以水平速度v0射入物块后，以水平速度射出物块．重力加速度为g．求：（1）此过程中损失的机械能；（2）此后物块落地点离桌面边缘的水平距离．12．（19分）如图，一直导体棒质量为m、长为l、电阻为r，其两端放在位于水平面内间距也为l的光滑平行导轨上，并与之密接；棒左侧两导轨之间连接一可控制的负载电阻（图中未画出）；导轨置于匀强磁场中，磁场的磁感应强度大小为B，方向垂直于导轨所在平面．开始时，给导体棒一个平行于导轨的初速度v0．在棒的运动速度由v0减小至v1的过程中，通过控制负载电阻的阻值使棒中的电流强度I保持恒定．导体棒一直在磁场中运动．若不计导轨电阻，求此过程中导体棒上感应电动势的平均值和负载电阻上消耗的平均功率．13．（20分）我国发射的“嫦娥一号”探月卫星沿近似于圆的轨道绕月飞行．为了获得月球表面全貌的信息，让卫星轨道平面缓慢变化，卫星将获得的信息持续地用微波信号发回地球．设地球和月球的质量分别为M和m，地球和月球的半径分别为R和R1，月球绕地球的轨道半径和卫星绕月球的轨道半径分别为r和r1，月球绕地球转动的周期为T．假定在卫星绕月运行的一个周期内，卫星轨道平面与地月连心线共面，求在该周期内卫星发射的微波信号因月球遮挡而不能到达地面的时间（用M、m、R、R1、r、r1和T表示，忽略月球绕地球转动对遮挡时间的影响）．2008年全国统一高考物理试卷（全国卷Ⅱ）参考答案与试题解析一、选择题（本题共8小题，在每小题给出的四个选项中，有的只有一个选项正确，有的有多个选项正确，全部选对的得6分，选对但不全的得3分，有选错的得0分）1．（6分）对一定量的气体，下列说法正确的是（）A．气体的体积是所有气体分子的体积之和B．气体分子的热运动越激烈，气体的温度就越高C．气体对器壁的压强是由大量分子对器壁的碰撞产生的D．当气体膨胀时，气体分子之间的势能减少，因而气体的内能减少【考点】8F：热力学第一定律；9C：气体压强的微观意义．【专题】548：热力学定理专题．【分析】根据气体分子间空隙很大，分析气体的体积与所有气体分子的体积之和的关系．根据温度的微观含义、压强产生的微观机理分析．根据内能的概念分析气体膨胀时内能如何变化．【解答】解：A、气体分子间空隙很大，气体的体积大于所有气体分子的体积之和。
高考物理专题复习：《恒定电流》附答案
新课标高考物理专题复习：《恒定电流》( 附参照答案 )一、选择题。
（共 20 小题，每题 3 分，共 60 分，部分分 1 分）1. 如图，电源电动势为E，内阻为r ，给外电阻R供电，则以下图中不可以反应全电路特色的图象是 ()E r IUU/V I/A U/V P出/WE/rOI/A O E U/V OCR/ΩO r R/ ΩA B D2．如下图，电源电动势=8V，内电阻为r =0.5 Ω，“ 3V,3W”的灯泡L与电动机 M串连接E在电源上，灯泡恰巧正常发光，电动机恰巧正常工作，电动机的线圈电阻L R0=1.5Ω 。
以下说法正确的选项是()E A．经过电动机的电流为 1.6A B．电动机的效率是62.5%MrC．电动机的输入功率为 1.5W D．电动机的输出功率为3W3．在如下图电路中，闭合电键S，当滑动变阻器的滑动触头P 向下滑动时，四个理想电表的示数都发生变化，电表的示数分别用123表示，电表示数I 、 U、U和U变化量的大小分别用I 、U1、U2和U3表示．以下比值正确的选项是（）A.U1/I不变，U1/I 不变 C.U2/I变大，U2/I 变大C.U2/I变大，U2/I 不变 D.U3/I变大， U3/I 不变4．右图为包括某逻辑电路的一个简单电路图，L 为小灯泡．光照耀电阻远小于 R．则以下说法正确的选项是（）A．该逻辑电路是非门电路；当电阻R 遇到光照时，小灯泡L 不发光B．该逻辑电路是非门电路；当电阻R 遇到光照时，小灯泡L 发光C．该逻辑电路是与门电路；当电阻R 遇到光照时，小灯泡L 不发光D．该逻辑电路是或门电路；当电阻R 遇到光照时，小灯泡L 发光R时，其阻值将变得5VR1R L5. 小灯泡通电后其电流I随所加电压U变化的图线如下图，P为图线上一点，为图线的PN切线， PQ为 U轴的垂线， PM为 I 轴的垂线。
则以下说法中正确的选项是()A．跟着所加电压的增大，小灯泡的电阻增大1IUB．对应P点，小灯泡的电阻为R＝I2I2 M PC．对应P点，小灯泡的电阻为R＝U1I1 N21I－ ID．对应P点，小灯泡的功率为图中矩形PQOM所围的面积QO U1U6. 如下图，四个同样的电流表分别改装成两个安培表和两个伏特表，安培表A1的量程大于A2的量程，伏特表 V1的量程大于 V2的量程，把它们按图接入电路中，则以下说法正确的选项是A．安培表 A1的读数大于安培表 A2的读数B．安培表A1的偏转角大于安培表A2的偏转角C．伏特表V1的读数小于伏特表V2的读数D．伏特表 V1的偏转角等于伏特表V2的偏转角7．如下图的电路中，电池的电动势为E，内阻为 r ，电路中的电阻 R1、 R2和 R3的阻值都相同．在电键 S 处于闭合状态下，若将电键S 由地点 1 切换到地点2。

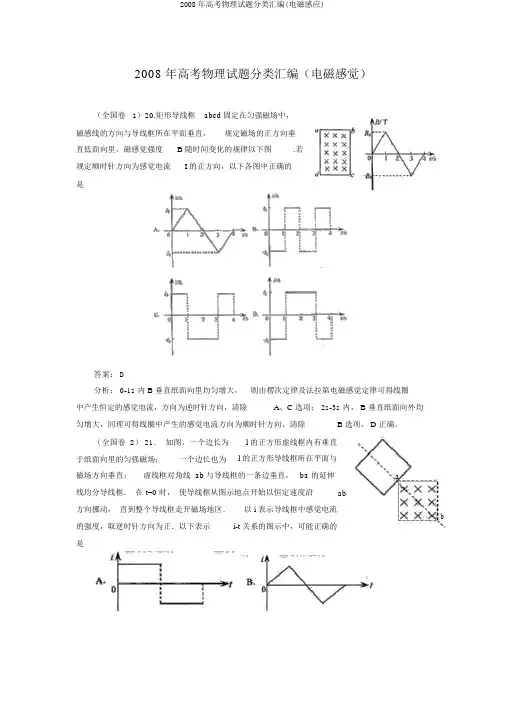

2008年高考物理试题分类汇编(电磁感应)
2008 年高考物理试题分类汇编（电磁感觉）（全国卷1）20.矩形导线框abcd 固定在匀强磁场中，磁感线的方向与导线框所在平面垂直，规定磁场的正方向垂直低面向里，磁感觉强度 B 随时间变化的规律以下图.若规定顺时针方向为感觉电流I 的正方向，以下各图中正确的是答案： D分析： 0-1s 内 B 垂直纸面向里均匀增大，则由楞次定律及法拉第电磁感觉定律可得线圈中产生恒定的感觉电流，方向为逆时针方向，清除A、C 选项； 2s-3s 内， B 垂直纸面向外均匀增大，同理可得线圈中产生的感觉电流方向为顺时针方向，清除 B 选项， D 正确。
（全国卷 2）21．如图，一个边长为l 的正方形虚线框内有垂直于纸面向里的匀强磁场；一个边长也为l 的正方形导线框所在平面与磁场方向垂直；虚线框对角线 ab 与导线框的一条边垂直， ba 的延伸a线均分导线框．在 t=0 时，使导线框从图示地点开始以恒定速度沿ab方向挪动，直到整个导线框走开磁场地区．以 i 表示导线框中感觉电流bi-t 关系的图示中，可能正确的的强度，取逆时针方向为正．以下表示是答案： C分析：从正方形 框下 开始 入到下 完整 入 程中，框切割磁感 的有效 度逐 增大，所以感 流也逐 拉增大，A ；从正方形 框下 完整 入至下 穿出磁 界 ，切割磁感 有效 度不 ，故感 流不 ，B ；当正方形 框下 离 开磁 ， 上 未 入磁 的 程比正方形 框上 入磁 程中，磁通量减少的稍慢， 故两个 程中感 不相等，感 流也不相等，D ，故正确 C 。
（全国卷 2） 24．（19分）如 ，向来 体棒 量m 、 l 、 阻 r ，其两头放在位于水平面内 距也l 的圆滑平行 上，并与之密接；棒左 两 之 接一可控制的 阻（ 中未画出） ； 置于匀 磁 中，磁 的磁感度大小 B ，方向垂直于 所在平面。
开始 ， 体棒 一个平行于 的初速度v 0。
在棒的运 速度由v 0 减小至 v 1 的程中，通 控制 阻的阻 使棒中的 流 度I 保持恒定。
高考物理试题分类汇编恒定电流
2008年高考物理试题分类汇编：恒定电流1、（济南市2008年4月高考模拟）如图甲所示是一火警报警器的部分电路示意图，其中R 2为半导体热敏材料制成的传感器，其电阻R 2随温度t 变化的图线如图乙所示。
电流表为值班室的显示器，a 、b 之间接报警器。
当传感器R 2所在处出现火情时，显示器的电流I 和报警器两端的电压U 的变化情况是（ ） A ．I 变大，U 变大 B ．I 变大，U 变小 C ．I 变小，U 变大 D ．I 变小，U 变小D 【解析】当传感器R 2所在处出现火情时，温度升高，R 2电阻减小，总电流变大，R 1上电压变大，R 3电压变小，故电流表示数I 变小；路端电压U 变小。
故D 正确。
2、（山东省临沂市3月质检）如图9所示电路中，电源电动势为E ，电源内阻为r ，串联的固定电阻为2R ，滑动变阻器的总阻值是1R ，电阻大小关系为12R R r ，则在滑动触头从a 端滑到b 端过程中，下列描述正确的是AB A ．电路的总电流先减小后增大 B ．电路的路端电压先增大后减小 C ．电源的输出功率先增大后减小D ．滑动变阻器1R 上消耗的功率先减小后增大 3、（德州市2008届质检）日常生活用的电吹风中有电动机和电热丝，电动机带动风叶转动，电热丝给空气加热，得到热风可将头发吹干。
没电动机线圈的电阻为R 1，它与电热丝的电阻R 2相串联，接到直流电源上，电吹风机两端电压为U ，通过的电流为I ，消耗的电功率为P ，则以下选项正确的是BC A 、I U ﹥P B 、IU=PC 、P ﹥ I 2（R 1+R 2）D 、P=I 2（R 1+R 2）4、（德州市2008届质检）如右图所示是某电源的路端电压与电流的关系图象，下面结论正确的是AD A 、电源的电动势为6.0 V B 、电源的内阻为12Ω C 、电源的短路电流为0.5A D 、电流为0.3A 时的外电阻是18Ω5、（德州市2008届质检）如图所示电路中，定值电阻R 2=r ，滑动变阻器的最大阻值为R 1且R 1》R 2+r （r 为电源内阻），在滑动12变阻器的滑臂P 由左端a 向右滑动的过程中，以下说法正确的是C A 、电源的输出功率变小 B 、R2消耗的功率先变大后变小 C 、滑动变阻器消耗的功率先变大后变小D 、滑动变阻器两端的电压变化量小于R 2两端的电压变化量。
物理试卷分类汇编物理部分电路欧姆定律(及答案)及解析
物理试卷分类汇编物理部分电路欧姆定律(及答案)及解析一、高考物理精讲专题部分电路欧姆定律1．恒定电流电路内各处电荷的分布是稳定的，任何位置的电荷都不可能越来越多或越来越少，此时导内的电场的分布和静电场的性质是一样的，电路内的电荷、电场的分布都不随时间改变，电流恒定.（1）a. 写出图中经△t 时间通过0、1、2，3的电量0q ∆、1q ∆、2q ∆、3q ∆满足的关系，并推导并联电路中干路电流0I 和各支路电流1I 、2I 、3I 之间的关系；b. 研究将一定量电荷△q 通过如图不同支路时电场力做功1W ∆、2W ∆、3W ∆的关系并说明理由；由此进一步推导并联电路中各支路两端电压U 1、U 2、U 3之间的关系；c. 推导图中并联电路等效电阻R 和各支路电阻R 1、R 2、R 3的关系.（2）定义电流密度j 的大小为通过导体横截面电流强度I 与导体横截面S 的比值，设导体的电阻率为ρ，导体内的电场强度为E ，请推导电流密度j 的大小和电场强度E 的大小之间满足的关系式.【答案】(1)a.0123q q q q ∆=∆+∆+∆,0123 I I I I =++ b.123W W W ∆=∆=∆,123U U U == c. 1231111R R R R =++ (2)j E l ρ= 【解析】 【详解】（l ）a. 0123q q q q ∆=∆+∆+∆03120123q q q qI I I I t t t t∆∆∆∆====∆∆∆∆ ∴0123 I I I I =++即并联电路总电流等于各支路电流之和。
b. 123W W W ∆=∆=∆理由：在静电场和恒定电场中，电场力做功和路径无关，只和初末位置有关. 可以引进电势能、电势、电势差（电压）的概念.11W U q ∆=∆，22W U q ∆=∆，33W U q∆=∆ ∴123U U U ==即并联电路各支路两端电压相等。
c. 由欧姆定律以及a 、b 可知：1231111R RR R =++ （2）I j S =，U I R=，U EL =，L R S ρ= ∴j E lρ=2． 4～1.0T 范围内，磁敏电阻的阻值随磁感应强度线性变化（或均匀变化） （4）磁场反向，磁敏电阻的阻值不变． 【解析】（1）当B ＝0.6T 时，磁敏电阻阻值约为6×150Ω＝900Ω，当B ＝1.0T 时，磁敏电阻阻值约为11×150Ω＝1650Ω．由于滑动变阻器全电阻20Ω比磁敏电阻的阻值小得多，故滑动变阻器选择分压式接法；由于x VA xR R R R >，所以电流表应内接．电路图如图所示．（2）方法一：根据表中数据可以求得磁敏电阻的阻值分别为：130.4515000.3010R -=Ω=Ω⨯，230.911516.70.6010R -=Ω=Ω⨯，331.5015001.0010R -=Ω=Ω⨯，431.791491.71.2010R -=Ω=Ω⨯，532.7115051.8010R -=Ω=Ω⨯， 故电阻的测量值为1234515035R R R R R R ++++=Ω=Ω（1500－1503Ω都算正确．） 由于0150010150R R ==，从图1中可以读出B ＝0.9T 方法二：作出表中的数据作出U －I 图象，图象的斜率即为电阻（略）．（3）在0～0.2T 范围，图线为曲线，故磁敏电阻的阻值随磁感应强度非线性变化（或非均匀变化）；在0.4～1.0T 范围内，图线为直线，故磁敏电阻的阻值随磁感应强度线性变化（或均匀变化）；（4）从图3中可以看出，当加磁感应强度大小相等、方向相反的磁场时，磁敏电阻的阻值相等，故磁敏电阻的阻值与磁场方向无关．本题以最新的科技成果为背景，考查了电学实验的设计能力和实验数据的处理能力．从新材料、新情景中舍弃无关因素，会看到这是一个考查伏安法测电阻的电路设计问题，及如何根据测得的U、I值求电阻．第（3）、（4）问则考查考生思维的灵敏度和创新能力．总之本题是一道以能力立意为主，充分体现新课程标准的三维目标，考查学生的创新能力、获取新知识的能力、建模能力的一道好题．3．在如图所示的电路中，电源的电动势E=6．0V，内电阻r=1．0Ω，外电路的电阻R=11．0Ω．闭合开关S．求：（1）通过电阻R的电流Ⅰ；（2）在内电阻r上损耗的电功率P；（3）电源的总功率P总．【答案】（1）通过电阻R的电流为0．5A；（2）在内电阻r上损耗的电功率P为0．25W；（3）电源的总功率P总为3W．【解析】试题分析：（1）根据闭合电路欧姆定律，通过电阻R的电流为：，（2）r上损耗的电功率为：P=I2r=0．5×0．5×1=0．25W，（3）电源的总功率为：P总=IE=6×0．5=3 W．考点：闭合电路的欧姆定律；电功、电功率．4．有三盘电灯L1、L2、L3，规格分别是“110V，100W”，“110V，60W”，“110V，25W”要求接到电压是220V的电源上，使每盏灯都能正常发光．可以使用一直适当规格的电阻，请按最优方案设计一个电路，对电阻的要求如何？【答案】电路如图所示，电阻的要求是阻值为806.7Ω，额定电流为A．【解析】将两个电阻较大的电灯“110V 60W”、“110V 25W”与电阻器并联，再与“110V100W”串连接在220V的电源上，电路连接如图所示，当左右两边的总电阻相等时才能各分压110V，使电灯都正常发光．由公式P=UI得L1、L2、L3的额定电流分别为：I1==A=A，I2==A=A，I3=A=A则通过电阻R的电流为 I=I1﹣I2﹣I3=A=AR==Ω=806.7Ω答：电路如图所示，电阻的要求是阻值为806.7Ω，额定电流为A．【点评】本题考查设计电路的能力，关键要理解串联、并联电路的特点，知道用电器在额定电压下才能正常工作，设计好电路后要进行检验，看是否达到题目的要求．5．在图所示的电路中，小量程电流表的内阻Rg＝100Ω，满偏电流Ig＝1mA，R1＝900Ω，R2＝100 999Ω．（1）当S1和S2均断开时，改装所成的表是什么表？量程为多大？（2）当S1和S2均闭合时，改装所成的表是什么表？量程为多大？【答案】（1）电压表 1 V （2）电流表 1 A【解析】【分析】本题的关键是明确串联电阻具有分压作用，并联电阻具有分流作用，即电流表改装为电压表时，应将电流表与电阻串联，改装为电流表时，应将电流表与电阻并联．【详解】由图示电路图可知，当S1和S2均断开时，G与R1串联，此时为电压表，改装后电压流表量程为：U=I g（R1+R g）=0.001×（100+900）=1.0V；由图示电路图可知，当S1和S2均闭合时，G 与R 2并联，此时为电流表，改装后电流表量程为：I=I g +I R2=I g +2g gI R R =0.001+0.001100100999⨯=1.0A ； 【点睛】明确串联电阻具有分压作用和并联电阻具有分流作用的含义，理解电压表与电流表改装的原理．6．如图所示，足够长的U 形光滑导体框固定在水平面上，宽度为L ，一端连接的电阻为R 。
2008届全国最畅销精品书五年高考三年模拟高考物理分册原书修订稿-09章：恒定电流
第九章恒定电流◆【三年高考】一、选择题1．原书P71第1题2．原书P71第2题3．原书P71第3题4．原书P71第4题5．原书P72第6题6．原书P72第5题二．非选择题7．原书P73第11题8．原书P73第12题9．原书P73第13题10．原书P73第14题11．原书P74第15题12．原书P74第16题◆【规律点睛】考点突破：1．本专题内容包括直流电路和交流电路两部分，基本概念多：电压、电流、电阻、电功、电功率、电动势、交变电流的峰值、有效值；基本规律：欧姆定律、焦耳定律、串联并联电路的特点和基本性质、变压器的变压比，历来高考命题集中在部分电路欧姆定律、串并联电路、闭合电路欧姆定律、交变电流的有效值等等，针对本专题特点，解题应该从做好以下几方面：2．各知识点的要求：（1）基本概念．描述电路特征的物理量有：电流强度、电压、电阻、电动势、电功、电功率．要理解这些概念的物理含义，会用测量仪表进行测量，能正确地、熟练地计算有关物理量。
（2）基本规律．有电阻定律、部分电路欧姆定律、焦耳定律、全电路欧姆定律．要理解这些定律的物理意义及其适用条件．如用Q=I2Rt计算电热，只适于纯电阻电路；部分电路欧姆定律I=U／R是指对同一段电路而言；全电路欧姆定律的不同表达公式及公式中各量的物理意义等。
（3）电路的分析与计算．这是本章的重点内容，对基本概念的理解、对基本规律的掌握，都在电路的分析与计算中体现出来．近十年的高考，考查的重点一般不放在对基本概念的理解、辨析方面，而是重在对这些知识的应用．要熟练掌握串、并联电路的特点，并能正确进行电压、电流、电阻、功率等物理量的计算．电路计算的方法较多，应当总结、摸索较简捷的方法．串联、并联电路无须搞得太复杂，会简单串、并联电路的分析计算即可．要注意电路中电流表、电压表的处理，电路中某一段电路结构变化引起的电压、电流变化，要注意电容器与电阻混联电路的计算．（4）电流表、电压表、欧姆表的构造及使用．要知道这些仪表的构造，会使用这些仪表进行测量，会正确接入电路，会正确选用合适的量程，会正确读数．要特别注意会正确使用欧姆表．电路测量是一种实际的操作能力，高考中与电压、电流、电阻的测量相关的题目占有较大的比例，且大多数都出现在实验题中，要想能正确地解决这类问题，必须充分熟练地掌握电路串联和并联的二个特点和三个性质。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2008年高考物理试题分类汇编：恒定电流1、（济南市2008年4月高考模拟）如图甲所示是一火警报警器的部分电路示意图，其中R 2为半导体热敏材料制成的传感器，其电阻R 2随温度t 变化的图线如图乙所示。
电流表为值班室的显示器，a 、b 之间接报警器。
当传感器R 2所在处出现火情时，显示器的电流I 和报警器两端的电压U 的变化情况是（）A ．I 变大，U 变大B ．I 变大，U 变小C ．I 变小，U 变大D ．I 变小，U 变小D 【解析】当传感器R 2所在处出现火情时，温度升高，R 2电阻减小，总电流变大，R 1上电压变大，R 3电压变小，故电流表示数I 变小；路端电压U 变小。
故D 正确。
2、（山东省临沂市3月质检）如图9所示电路中，电源电动势为，电源内阻为，串联的E r 固定电阻为，滑动变阻器的总阻值是，电阻大小关系为，则在滑动触头从2R 1R 12R R r 端滑到端过程中，下列描述正确的是ABa b A ．电路的总电流先减小后增大B ．电路的路端电压先增大后减小C ．电源的输出功率先增大后减小D ．滑动变阻器上消耗的功率先减小后增大1R 3、（德州市2008届质检）日常生活用的电吹风中有电动机和电热丝，电动机带动风叶转动，电热丝给空气加热，得到热风可将头发吹干。
没电动机线圈的电阻为R 1，它与电热丝的电阻R 2相串联，接到直流电源上，电吹风机两端电压为U ，通过的电流为I ，消耗的电功率为P ，则以下选项正确的是BCA 、I U﹥PB 、IU=PC 、P ﹥ I 2（R 1+R 2）D 、P=I 2（R 1+R 2）4、（德州市2008届质检）如右图所示是某电源的路端电压与电流的关系图象，下面结论正确的是ADA 、电源的电动势为6.0 VB 、电源的内阻为12ΩC 、电源的短路电流为0.5AD 、电流为0.3A 时的外电阻是18Ω5、（德州市2008届质检）如图所示电路中，定值电阻R 2=r ，滑动变阻器的最大阻值为R 1且R 1》R 2+r （r 为电源内阻），在12滑动变阻器的滑臂P由左端a向右滑动的过程中，以下说法正确的是CA、电源的输出功率变小B、R2消耗的功率先变大后变小C、滑动变阻器消耗的功率先变大后变小D、滑动变阻器两端的电压变化量小于R2两端的电压变化量。
、（烟台市2008届期中考试）关于电动势，下列说法正确的是（）CA．电源内部，非静电力在单位时间内由负极向正极移送的电荷量越多，电动势越大B．电源内部，非静电力在单位时间内由负极向正极移送的电荷做功越多，电动势越大C．电源内部，非静电力由负极向正极移送相同的电荷量时，其做功越多，电动势越大D．电源内部，非静电力由负极向正极移送电荷做功相同时，其移送电荷量越多，电动势越大6、（烟台市2008届期中考试）如图所示的电路中，当滑动变阻器的滑动片向上滑动时，关于电表示数变化的说法中正确的是（）CA．电压表V1的示数变大B．电压表V2的示数变小C．电流表A1的示数变小D．电流表A2的示数大7、（莱芜市2008届高三期末考试）氧化锡传感器主要用于汽车尾气中一氧化碳浓度的检测。
它的电阻随一氧化碳浓度的变化而变化，在右图所示的电路中，不同的一氧化碳浓度对应着传感器的不同电阻，这样，显示仪表的指针就与一氧化碳浓度有了对应关系，观察仪表指针就能判断一氧化碳浓度是否超标。
有一种氧化锡传感器，其技术资料中给出的是电导（即电阻的倒数）——浓度曲U线如图所示，请判断，电压表示数与一氧化碳浓度C之间的对应关系正确的是B8、（济宁市2008届期末考试）如图所示的电路中，灯泡A和灯泡B原来都是正常发光的，现在突然灯泡A比原来变暗了些，灯泡B比原来变亮了些，则电路中出现的故障可能是（）CA．R3断路B．R l短路C．R 2断路D．R 1、R 2同时短路9、（泰州市2008届第二学期期初联考）如图是电熨斗的结构图，下列说法正确的是BCDA．双金属片上层金属的膨胀系数小于下层金属B．常温下，上下触点接触；温度过高时，双金属片发生弯曲使上下触点分离C．需要较高温度熨烫时，要调节调温旋钮，使升降螺丝下移并推动弹性铜片下移D．双金属片温度传感器的作用是控制电路的通断10、（烟台市2008届第一学期期末考）有一种手电筒和台式电子钟都是使用1节干电池工作的. 将新电池装在手电筒中，使用较长时间后，当手电筒的小灯泡只能发出微弱的光而不能正常使用时，把电池取出来，用电压表测其两端电压，电压表示数略小于1.5V. 把这节旧电池装在台式电子钟内仍能使电子钟正常工作. 则下列说法中正确的是（）BDA．旧电池的电动势比新电池的电动势小了许多B．旧电池的内电阻比新电池的内电阻大很多C．台式电子钟的额定电压一定比手电筒小灯泡的额定电压小D．台式电子钟正常工作时的电流一定比手电筒正常工作时的电流小11、（泰州市2008届第一次联考）压敏电阻的阻值会随所受压力的增大而减小，某同学利用压敏电阻设计了判断电梯运动状态的装置，该装置示意图如图所示，将压敏电阻平放在电梯内，受压面朝上，在上面放一物体m，电梯静止时电流表示数为I0，电梯在不同的运动过程中，电流表的示数随时间的变化情况分别如图甲、乙、丙、丁所示，下列判断中正确的是AC A．甲图表示电梯可能做匀速直线运动B．乙图表示电梯可能做匀加速上升运动C．丙图表示电梯可能做匀加速上升运动D．丁图表示电梯一定做变减速下降运动12、（枣庄市2008年模拟考试）如图所示,电源电动势为E,内电阻为r，平行板电容器两金属板水平放置，S闭合后,两板间恰好有一质量为m、电量为q的油滴处于静止状态，G为灵敏电流计。
则以下说法正确的是（）CA．若滑动变阻器滑动触头向上移动，则油滴仍然静止，G中有a→b的电流B．若滑动变阻器滑动触头向下移动，则油滴向下加速运动，G中有b→a 的电流C．若滑动变阻器滑动触头向上移动，则油滴向上加速运动，G中有则b→a的电流D．若将S断开，则油滴仍保持静止状态，G中无电流13、（临沂市2008年质检二）电动自行车因轻便、价格相对低廉、污染和噪音小而受到市民喜爱。
某国产品牌电动自行车的铭牌如下，则此车所配电机的内阻为（）B规格后轮驱动直流永磁电机车型：20″电动自行车电机输出功率：175W电源输出电压：≥36V额定工作电压/电流：36V/5A整车质量：40kg额定转速：240r/minA．7.2ΩB．0.2ΩC．7.0ΩD．7.4Ω14、（青岛市2008届第一次质检）下列说法正确的是（）ACA．话筒是一种常用的声传感器，其作用是将声信号转换为电信号B．楼道里的灯只有天黑时出现声音才亮，说明它的控制电路中只有声传感器C．光敏电阻能够把光照强弱这个光学量转换为电阻这个电学量D．电子秤所使用的测力装置是温度传感器15、（威海市高考全真模拟）据某报刊报道，美国一家公司制成了一种不需要电池供电的“警示牌”，使用时它只有英文词语“ON”发亮，对防止误触电起到了警示作用，她相当于我国的“小心触电”或“高压危险”一类的牌子。
关于这则消息，正确的判断是（）C A．没有工作电源，却能够使英文词语“ON”发亮，显然违背了能量转化与守恒定律，这是条假新闻，没有科学依据B．这种牌子内部必定隐藏有太阳能电池为其供电，不然绝不会使英文词语“ON”发亮，这是条故弄玄虚的消息，但有科学依据C．这种牌子内部必定有闭合电路，它只能挂在有交变电流流过的输电线附近，才会使英文词语“ON”发亮，这是条真实的消息，完全没有科学依据D．这种牌子不论挂在有交变电流还是有稳恒电流流过的输电线附近，都会使英文词语“ON”发亮，这是条真实的消息，有科学依据16、（山东省滨州市2008年第1次质检）如图电路中，电源的内阻为r，当滑动变阻器的滑处P向上端a滑动过程中，两表的示数变化情况为（）BA ．电压表示数减小，电流表示数增大B ．电压表示数增大，电流表示数减少C ．两电表示数都增大D ．两电表示数都减小17、（山东省烟台市2008年诊断性测试）如图所示，直线A 为电源a 的路端电压与电流的关系图线；直线B 为电源b 的路端电压与电流的关系图；直线C 为一个电阻R 两端电压与电流的关系图线. 将这个电阻分别接到a 、b 两电源上，那么（）ACA ．R 接到b 电源上时电源的效率高B ．R 接到b 电源上时电源的输出功率较大C ．R 接到a 电源上时电源的输出功率较大，但电源效率较低D ．R 接到a 电源上的电阻的发热功率较大，电源效率也较高18、（山东省淄博市2008届模拟）如图所示,电源电动势为E,内电阻为r ，平行板电容器两金属板水平放置，S 闭合后,两板间恰好有一质量为m 、电量为q 的油滴处于静止状态，G 为灵敏电流计。
则以下说法正确的是（）CA ．若滑动变阻器滑动触头向上移动，则油滴仍然静止，G中有a →b 的电流B ．若滑动变阻器滑动触头向下移动，则油滴向下加速运动，G 中有b →a 的电流C ．若滑动变阻器滑动触头向上移动，则油滴向上加速运动，G 中有则b →a 的电流D ．若将S 断开，则油滴仍保持静止状态，G 中无电流19、（泰安市2008届高三期末考试）（12分）如图所示，由电源、定值电阻和滑动变阻器0R 构成一闭合电路，一粒子加速枪并接在两端，在加速枪口正上方处的点真空区R 0R O r A 域有一固定的点电荷，带电量为。
现有质量和带电量均不同的两种带负电静止粒子，从Q +加速枪的左端加速后从点进入场区域，粒子射入枪口时速度方向垂直于连线。
O Q +AO （1）试证明若加速电压满足一定条件，两种粒子在场区域都能做匀速圆周运动。
U Q +（不计粒子的重力）（2）当滑动变阻器滑动头在某位置时，射出的带电粒子恰好做匀速圆周运动，若将向左移动一小段距离后，该种粒子从加速枪中射出后的运轨迹变成什么形状？它的周期比P圆周运动时长还是短？（只写明最后结论）解：（1）设带电粒子电量为，质量为，射出速q m 度为。
v由动能定理： （3分）221mv qU =在库仑力作用下做匀速圆周运动，由向心力公式：（3分）rv m r qQ K 22=解得rKQU 2=由满足条件看出：与带电粒子、均无关（1分）U U q m （2）椭圆，变短（类比行星运动可知） （4分）。
