初级电工培训(精品培训)
初级电工培训资料
初级电工培训资料冷水江工业学校张续仁第一部分安全用电常识做为电工，首先应懂得如何安全用电来保证自身和服务对象的安全，因此，我们必须掌握一些安全用电的常识：一、人体触电的种类和方式（一）人体触电的种类人体触电有电击和电伤两类电击：是指电流通过人体时所造成的内伤，如肌肉抽搐、内部组织损伤、发麻、昏迷、心脏停止跳动等。
电伤：是指电流的热效应、化学效应、机械效应等作用下造成人体外伤。
（二）人体触电的方式1、单相触电：这是最常见的触电方式，指人体的一部分接触带电体的同时，另一部分又与大地或零线相接，电流从带电体经人体到大地形成回路。
如人站在地面上接触到金属裸露在外的火线。
2、两相触电人体的不同部位同时接触两相电源带电体而引起触电叫两相触电。
3、跨步电压触电当火线（特别是高压）断落到地时，会导致接地点周围形成强电场，一旦人畜跨进这个区域，两脚之间存在的电压会引起触电。
4、悬浮电路上的触电当人体一部分接触隔离电路的一端，另一部分接触隔离电路的另一端造成人体触电。
各种触电方式如图：跨步电压触电220V悬浮电路触电二、触电的原因及预防措施（一）触电原因1、线路架设不合规格室内外线路对地距离、导线之间的距离小于允许值，通讯线、电力线同杆架设、线路绝缘破损等。
2、电气操作制度不严格，不健全带电操作；不懂安全用电盲目操作；停电检修，不按制度操作，过分靠近带电体，无绝缘和屏护措施。
3、用电设备不合要求电器设备内部绝缘损坏，金属外壳未加保护接地线或保护接地线太短，接地电阻大等。
4、用电不谨慎违反布线规程，在室内乱拉线，随意加大熔断的规格，在电线或附近晾晒衣物，未断电源移动用电器，用水冲洗带电电器等。
（二）预防措施1、绝缘措施用绝缘材料把带电体封闭起来的措施叫绝缘措施。
例如：导线外层的塑胶，连接处的绝缘胶布，漆包线的外层漆，电机绕组与铁芯之间垫放绝缘纸，使用绝缘工具等。
2、屏护措施采用屏护装置将带电体与外界隔绝开来的措施叫屏护，如常用电器的绝缘外壳、金属网罩、金属外壳、变压外的遮栏等。
初级电工培训(技能)
3）电子荧光灯
开关安装要求：
• 1）拉线开关距地面高度一般为2~3m,距门口为150~200mm，且拉线的出口 应向下。
• 2）扳把开关距地面的高度为1.3m,距门口为150~200mm，开关不得置于单 扇门后；
• 3）暗装开关的面板应端正、严密并与墙面平； • 4）开关位置应与灯位相对应，同一室内开关方向应一致。
低压验电笔使用技巧
（5）判断380/220V三相三线制供电线路相线接地故障口诀 星形接法三相线，电笔触及两根亮， 剩余一根亮度弱，该相导线已接地； 若是几乎不见亮 ，金属接地的故障。
说明： 电力变压器的二次侧一般都接成Y形，在中性点不接地的三相三线制 系统中，用验电笔触及三根相线时，有两根比通常稍亮，而另一根上 的亮度要弱一些，则表示这根亮度弱的相线有接地现象，但还不太严 重；如果两根很亮，而剩余一根几乎看不见亮，则是这根相线有金属 接地故障。
高压声光验电器使用方法及注意事项：
5、为确保人身安全，在使用中应严格按照电力部有关安全规程，在使 用前应在同等级电压的带电设备上进行验电，正常方可使用。 6、操作人员必须将操作杆全部拉出到位，方按有关规定顺序进行验电 操作。 7验电器必须根据电业工作规程规定的期限，定时进行预防性试验。 8、验电器如遇损坏，切勿擅自拆装处理。 9、验电器应存放在空气流通、环境干燥的专用地点。
（2）单股铜导线的 分支连接。
单股铜导线的T字分支连接 如图3所示，将支路芯线的 线头紧密缠绕在干路芯线上 5～8圈后剪去多余线头即可 。对于较小截面的芯线，可 先将支路芯线的线头在干路 芯线上打一个环绕结，再紧 密缠绕5～8圈后剪去多余线 头即可。
单股铜导线的十字分支连接
将上下支路芯线的线头 紧密缠绕在干路芯线上 5～8圈后剪去多余线头 即可。可以将上下支路 芯线的线头向一个方向 缠绕见图4-(a)，也可以 向左右两个方向缠绕见 图 4-(b)。
初级电工技能培训
e. 功率跟电阻成正比。
二、电 工 基 础---电阻的并联电路
结构：把所有电阻的头连在一起，另把所有电阻的尾连在一起， 再并接在电路中。 K 特点 a. 电压处处相等且等于总电压；（即U1=U2=U3...=Un=U总） b. 电流：总电流等于各支路的电流之和；（即I总=I1+I2+I3+...In）
二、电 工 基 础
名词解释 电阻的串联电路
电阻的并联电路
混联电路
基尔霍夫定律（欧姆定律）
交流电路
纯电阻电路及纯电感电路
纯电容电路
二、电 工 基 础
U
名词解释
电流的形式：由电荷的定向移动形成电流。
用I表示，单位：安培（A）。
L
+ +
电压：描述电场内部的电场力，对单位电荷做功能力大小的物理量。用U表示，单位：伏特 （V）。
对一些按钮的颜色也要清楚其含义
一、电工安全知识
P3/3
在比较恶劣的环境下作业时，最好穿绝缘胶鞋，戴上安全 手套。以防意外。 在操作高压时，特别要注意安全距离和使用绝缘安全工具 等。 在高空作业时，注意系上安全腰带，戴上安全帽等。 在抢修或安装临时已停电设备的三相电源时，注意在工作 点之前接上三相短路器，以防意外。 在检修高低压配电设备时，应提倡工作票制度，工作监护 制度。 当电器发生火灾时，要注意首先切断电源电压，然后用CO2 或干粉灭火器进行灭火，在未切断电源之前，严禁用水灭 火。 当有人遇触电时，每个人须知道或掌握一些应急救护知识， 以减小伤害。
R R U
u
R
x
纯电感电路：以电感线圈为主，电阻和电容可以忽略不计的交流电路。 y
u i
初级电工培训资料pdf[1]
![初级电工培训资料pdf[1]](https://img.taocdn.com/s3/m/4c327b4ccd1755270722192e453610661fd95a47.png)
引言概述：正文内容：
一、基础知识
1.电流、电压和电阻的基本概念
2.电流电压的单位及其计算方法
3.基础电路图的理解与分析
4.基础电气元件的作用与连接方法
5.电线的种类及其特点
二、安全操作
1.电气安全的重要性及其意义
2.安全操作规程与操作流程
3.电气事故的常见原因与预防措施
4.佩戴个人防护装备的方法与注意事项
5.应急情况下的应对措施与电气救援技能
三、电气设备维护
1.电气设备的日常检查与维护方法
2.电气设备的清洁与保养
3.电气设备的故障诊断与维修方法
4.电气设备的定期维护计划制定与实施
5.电气设备的性能测试与质量控制标准
四、故障排除
1.故障排除的基本流程与方法
2.故障排除中的常见故障原因与解决方案
3.使用示波器与万用表进行故障排除的技巧与注意事项
4.故障排除的记录与报告编写
5.故障排除后的安全检查与验证措施
五、系统改进
1.电气系统的结构与组成部分
2.对电气系统进行改进的目的与意义
3.改进电气系统的方法与步骤
4.改进电气系统的效果与评估
5.电气系统改进案例研究与实践分享
总结：。

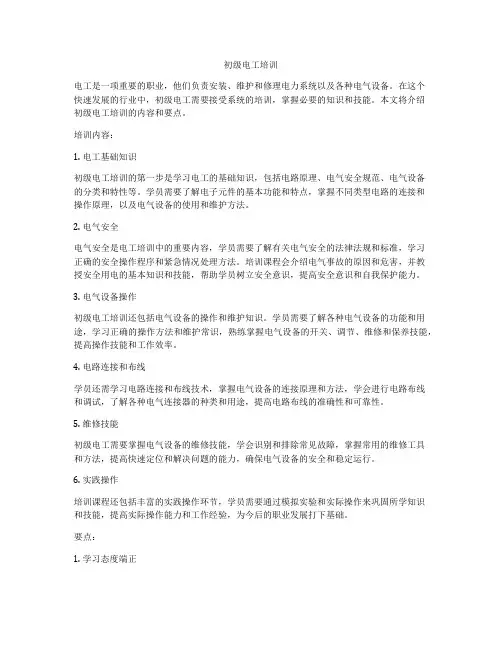

初级电工培训
初级电工培训电工是一项重要的职业，他们负责安装、维护和修理电力系统以及各种电气设备。
在这个快速发展的行业中，初级电工需要接受系统的培训，掌握必要的知识和技能。
本文将介绍初级电工培训的内容和要点。
培训内容：1. 电工基础知识初级电工培训的第一步是学习电工的基础知识，包括电路原理、电气安全规范、电气设备的分类和特性等。
学员需要了解电子元件的基本功能和特点，掌握不同类型电路的连接和操作原理，以及电气设备的使用和维护方法。
2. 电气安全电气安全是电工培训中的重要内容，学员需要了解有关电气安全的法律法规和标准，学习正确的安全操作程序和紧急情况处理方法。
培训课程会介绍电气事故的原因和危害，并教授安全用电的基本知识和技能，帮助学员树立安全意识，提高安全意识和自我保护能力。
3. 电气设备操作初级电工培训还包括电气设备的操作和维护知识。
学员需要了解各种电气设备的功能和用途，学习正确的操作方法和维护常识，熟练掌握电气设备的开关、调节、维修和保养技能，提高操作技能和工作效率。
4. 电路连接和布线学员还需学习电路连接和布线技术，掌握电气设备的连接原理和方法，学会进行电路布线和调试，了解各种电气连接器的种类和用途，提高电路布线的准确性和可靠性。
5. 维修技能初级电工需要掌握电气设备的维修技能，学会识别和排除常见故障，掌握常用的维修工具和方法，提高快速定位和解决问题的能力，确保电气设备的安全和稳定运行。
6. 实践操作培训课程还包括丰富的实践操作环节，学员需要通过模拟实验和实际操作来巩固所学知识和技能，提高实际操作能力和工作经验，为今后的职业发展打下基础。
要点：1. 学习态度端正初级电工需要具备良好的学习态度，认真学习电工的基础知识和技能，注重理论学习和实践操作，培养扎实的基础和操作能力。
2. 安全意识电气安全是电工培训的重点和难点，学员需要时刻保持高度的安全意识，遵守安全操作规程，严格执行操作程序，确保自身和他人的安全。
3. 注重实践初级电工培训要注重实践操作，学员需要多进行实际操作，熟练掌握电气设备的操作和维修技能，提高操作技能和工作效率。
初级电工基础知识培训教程
初级电工基础知识培训教程第一章：电的基础知识1.1电的定义与特性电是一种物质微粒-电子在导体中的移动形成的现象。
电具有电量、电压、电流等特性。
电的运动形式可以是直流或交流。
1.2电路电路是指导体中电流的路径，包括电源、导线、元件等。
电路可以分为串联电路和并联电路。
1.3电压、电流和电阻电压是电势差，表示单位电荷在电场中所具有的能量差异。
电流是单位时间内通过导体的电荷量。
电阻是导体对电流流动的阻碍程度。
第二章：电工工具与设备2.1常用电工工具电工工具包括螺丝刀、扳手、钳子、剥线钳、万用表等。
这些工具用于电路的组装、接线、测量等工作。
2.2常用电工设备常用电工设备包括电压表、电流表、绝缘电阻测试仪、电钳、电焊机等。
这些设备用于测量电路参数、检测电路故障、实施电路维修等。
第三章：电路基本知识3.1电路元件电路元件包括电源、开关、导线、电阻、电容、电感等。
电源提供电压，开关控制电流的通断，导线传输电流，电阻控制电路的电阻，电容储存电荷，电感储存电能。
3.2串联电路与并联电路串联电路是指电流依次通过多个元件，电压相加，电阻相加。
并联电路是指电流分流通过多个元件，电压相同，电阻按平行计算。
第四章：电路连接与安装4.1连接方法电路连接方法包括焊接、螺纹连接、插接等。
焊接是将导线与元件通过熔化的焊条相连接，螺纹连接是通过螺纹将元件与导线紧固在一起，插接是将导线插入插座中。
4.2安装要求电路安装要求包括导线的规格、绝缘材料的选择、开关和插座的安装位置等。
导线规格需要根据电流大小选择合适的导线截面积，绝缘材料应具备良好的绝缘性能，开关和插座的安装位置应便于使用。
第五章：电路故障排除与维修5.1故障排除的基本方法电路故障排除的基本方法包括逐级排查、检测电路参数、测量电路波形等。
逐级排查是从电源开始逐一检查每个元件的工作情况，检测电路参数可通过仪器测量电压、电流等，测量电路波形可通过示波器获取电路信号的波形。
5.2常见电路故障与处理方法常见电路故障包括开路、短路、过载等。
电工培训教学大纲(初级)
电工培训教学大纲(初级)一、培训目标本课程旨在为初级电工提供必要的基础知识和技能，使其能够安全、有效地进行电气工作。
二、培训内容1. 电工的职责和责任- 了解电工的职责和责任- 掌握电工的法律和安全要求2. 电工工具和设备- 介绍电工使用的常见工具和设备- 研究正确使用和维护工具和设备的方法3. 电路基础知识- 理解电流、电压和电阻的基本概念- 掌握欧姆定律和基本电路计算方法4. 电气安全- 研究电气事故的原因和预防方法- 掌握正确使用电气设备和个人防护装备的技巧5. 电气线路安装与维护- 研究电线选择和安装的要点- 掌握电线维修和更换方法6. 电气故障排除- 掌握常见电气故障的诊断和排除方法- 研究安全地与故障电路进行交互的技巧三、培训方法1. 理论讲解- 通过教师讲解，向学员传授相关理论知识- 使用图表和实例帮助学员理解抽象概念2. 实践操作- 提供实际的电气设备和工具，让学员亲自进行操作- 强调正确的操作步骤和注意事项3. 案例分析- 分析真实或模拟的电气事故案例，让学员思考并提出解决方案- 帮助学员培养问题分析和解决的能力四、培训评估1. 知识测试- 通过书面或在线考试评估学员对所学知识的掌握程度- 考察学员对理论知识的理解和应用能力2. 技能实操- 观察学员在实际操作中的表现，评估其技能水平和安全意识- 针对实操环节进行评分和反馈五、培训时长和安排- 总学时：40小时- 每周课时：4小时（共10周）- 培训时间：周一至周五，每天上午9:00-11:00六、培训师资要求1. 具备电气工程或相关专业的本科或以上学历2. 具备一定的电气工作经验和教学经验3. 熟悉电气安全标准和相关法律法规4. 具备良好的沟通能力和教学能力七、培训资源和材料1. 电工工具和设备2. 电气安全标准和教材3. 电路示意图和演示装置4. 案例分析和练题以上为初级电工培训教学大纲，旨在为学员提供必要的基础知识和实际操作技能，以提高其电气工作的安全性和效率。
初级电工培训(精品培训)
三相三极式和三相四极式三类。单相双极电流型漏电保护器广 泛用于居民住宅及其他单相电路，三相三极式漏电保护器应用 于三相动力电路，三相四极式漏电保护器应用于动力、照明混 用的三相电路。
漏电保护器既能用于设备保护，也能用于线路保护，具有 灵敏度高、动作快捷等特点。对于那些不便于敷设地线的地方， 以及土壤电阻系数太大，接地电阻难以满足要求的场合，应进 行广泛推广使用。
1.火力发电 火力发电如图所示。我国以火力发电为主，它是利用煤
炭、石油、天然气燃烧后发出的热量来加热水，变成高温、 高压蒸汽，再用蒸汽推动汽轮机旋转并带动三相交流同步发 电机发电。
火力发电示意图
煤粉在锅 炉里燃烧，将 水加热成蒸汽， 将原煤的化学 能转换成蒸汽 的热能
锅炉来的 蒸汽冲动汽轮 机旋转，将蒸 汽的热能转换 为机械能输出
2.人体触电方式 ⑴.单相触电 人体的一部分接触带电体的同时,另一部分又与大地或零 线相接,电流从带电体流经人体到大地(或零线)形成回路.
⑵.两相触电 人体的不同部位同时接触两相导线(两根火线)或带电体, 电流由一相通过人体流入另一相导体构成回路造成的触电.
⑶.跨步电压触电 跨步电压触电指人在接地点附近，由两脚之间的跨步电压
引起的触电事故。当带有电的电线掉落到地面上时，以电线落 地的一点为中心，画许多同心圆，这些同心圆之间有不同的电 位差(即电压)。如下图所示。跨步电压与跨步大小有关，人的 跨步距离一般按0.8 m考虑。
⑷.接触电压触电 接触电压是指人站在发生接地短 路故障设备旁边，距设备水平距离0.8 米，这时人手触及设备外壳(距地面1.8 米的高处)，手与脚两点之间呈现的电 位差，叫做接触电压。 ⑸.感应电压触电 当人触及带有感应的设备和线路 时，造成的触电事故称为感应电压触 电。如一些不带电的线路由于大气变 化（如雷电活动），会产生感应电荷。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
核电站结构示意图
3.水力发电站 水力发电系利用河流、湖泊等位于高处具有势能的水流至 低处，将其中所含势能转换成水轮机之动能，再借水轮机为原 动力，推动发电机产生电能。利用水力(具有水头)推动水力机 械(水轮机)转动，将水能转变为机械能，如果在水轮机上接上 另一种机械(发电机)随着水轮机转动便可发出电来，这时机械 能又转变为电能。水力发电在某种意义上讲是水的位能转变成 机械能，再转变成电能的过程。 按照集中落差的方式分类，水电站分为引水式、堤坝式和 混合式三类。
ห้องสมุดไป่ตู้二、安全用电知识
一）、电工的使命、职责 1.电工的使命 ⑴.通过掌握安全用电知识和技能，确保设备和电气线
路的正常工作； ⑵.坚持预防为主、维护为辅的原则来降低电气线路和电
器设备故障率； ⑶.进行改善性的维护工作，即针对电气线路和电器设备
的重要故障部位，采取根治的办法进行必要的改进。
2、电工的职责 从事电器设备和电气 系统线路及器件的安装、 调试、维护、修理工作。
4.风力发电 风力发电是指把风的动能转为电能。风是一种没有公害 的能源，利用风力发电非常环保，且能够产生的电能非常巨 大，风力发电是指把风的动能转为电能。
5.太阳能发电 太阳能的能源是来自地球外部天体的能源（主要是太阳 能），是太阳中的氢原子核在超高温时聚变释放的巨大能量， 人类所需能量的绝大部分都直接或间接地来自太阳。太阳能 光发电是指无需通过热过程直接将光能转变为电能的发电方 式。 它包括光伏发电、光化学发电、光感应发电和光生物 发电。 光伏发电系统主要由太阳能电池、蓄电池、控制器和逆 变器组成，其中太阳能电池是光伏发电系统的关键部分，太 阳能电池板的质量和成本将直接决定整个系统的质量和成本。
火力发电示意图
煤粉在锅 炉里燃烧，将 水加热成蒸汽， 将原煤的化学 能转换成蒸汽 的热能
锅炉来的 蒸汽冲动汽轮 机旋转，将蒸 汽的热能转换 为机械能输出
汽轮机带动发 电机旋转，通 过电磁感应将 汽轮机的机械 能转换成电能
原煤
锅炉
汽轮机
发电机
能耗高、污染严重的不符合国家环保要求的小电厂拆除
2.核能发电站 核能发电是利用核反应堆中核裂变所释放出的热能进行 发电的方式。它与火力发电极其相似。只是以核反应堆及蒸 汽发生器来代替火力发电的锅炉，以核裂变能代替矿物燃料 的化学能。除沸水堆外，其他类型的动力堆都是一回路的冷 却剂通过堆心加热，在蒸汽发生器中将热量传给二回路或三 回路的水，然后形成蒸汽推动汽轮发电机。沸水堆则是一回 路的冷却剂通过堆心加热变成70个大气压左右的饱和蒸汽， 经汽水分离并干燥后直接推动汽轮发电机。如图所示为核能 站结构示意图。
二）、电能的产生组成
人们利用的电能是二次能源，是由煤炭、石油、水力、 风力、核能等一次能源通过各种转换装置而获得的。根据一 次能源的种类不同，电能产生的方式也不同，目前常用的发 电方式有以下几种。
1.火力发电 火力发电如图所示。我国以火力发电为主，它是利用煤 炭、石油、天然气燃烧后发出的热量来加热水，变成高温、 高压蒸汽，再用蒸汽推动汽轮机旋转并带动三相交流同步发 电机发电。
身作用下造成的人体外伤。主要是指电弧烧伤、熔化金属溅出 烫伤等。
灼伤:由电流热效应引 起,(主要是电弧灼伤),造成皮 肤红肿,烧焦或皮下组织损伤。
烙伤:由电流热效应或力 效应引起,是皮肤被电气发热 部分烫伤或由于人体与带电体 紧密接触而留下肿块,硬块,使 皮肤变色等。
皮肤金属化:由电流热效应 和化学效应导致熔化的金属微粒 渗入皮肤表层,使受伤部位皮肤 带金属颜色且留下硬块。
2.人体触电方式 ⑴.单相触电 人体的一部分接触带电体的同时,另一部分又与大地或零 线相接,电流从带电体流经人体到大地(或零线)形成回路.
③.电磁场生理伤害：是指在高频磁场的作用下，人会 出现头晕、乏力、记忆力减退、失眠、多梦等神经系统的症 状。
⑵.电流伤害人体的因素 伤害程度一般与下面几个因素有关：
①.通过人体电流的大小
当少量电流通过人体时，如0.6-1.5mA的电流会使触电者感 到微麻和刺痛感；当通过人体的电流超过50mA时，便会引起心 力衰竭、血液循环终止、大脑缺而导致死亡。
初级电工培训
二Ｏ一八年六月二十日
一、 电力供电系统 把由发电、输电、变电、配电设备及相应的辅助系统组
成的联系发电与用电的统一整体称为电力网。简称电网。
发电：包括火力发电、水力发电、核能和其他能源发电 （风能、太阳能、地热发电、潮汐及其它）；
输电：包括交流输电和直流输电； 变电：低压变高压、高压变低压、交流变直流、直流 变交流； 配电：电力由大电网分配到小电网、用户的过程； 用电：用电调和的安装、使用和用电负荷的控制，以 及将这５个环节所存在的设备连接起来的电力系统。
一般说来工频50~60Hz对人体是最危险的。 ⑤.触电者的身体状况。 当皮肤出汗或潮湿时电阻就小，皮肤擦破时电阻更小， 则通过的电流就大，触电时的危险程度也就大。通常人体的 电阻为800Ω至几万Ω不等。同时与触电者的身体健康状况也 有一定关系。如果触电者有心脏病、神经病等，危险性就较 健康的人大的多。 ⑶.安全电压 当人体触及36V电源时，通过人体的电流为45mA，对人体 的安全威胁较小，所以规定36V及以下的电压为安全电压，即 36V、24V、12V和6V。
3、电工职业技能等级
二）、有关人体触电的知识 1.触电的种类 ⑴.人体触电种类 ①.电击:指电流通过人体时所造成的内伤. 后果:肌肉抽搐,内部组织损伤,造成发热,发麻,神经麻痹等.
严重时将引起昏迷,窒息,甚至心脏停跳,血液循环中止等而死亡. ②.电伤:在电流的热效应,化学效应,机械效应以及电流本
