风电在线监测系统介绍
风电监控系统方案

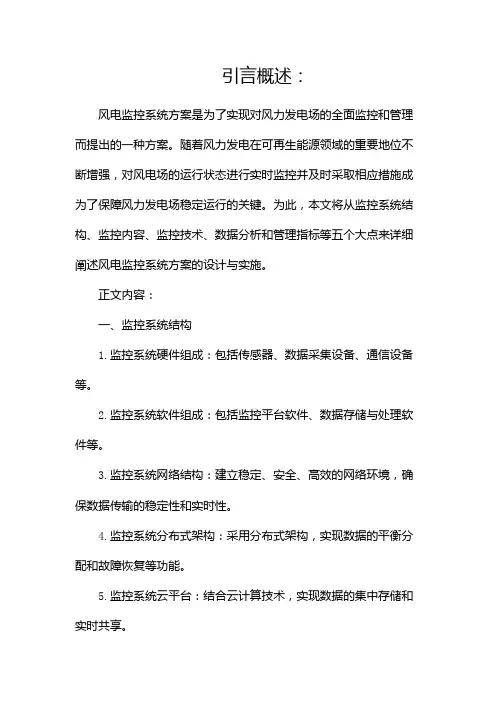

引言概述：风电监控系统方案是为了实现对风力发电场的全面监控和管理而提出的一种方案。
随着风力发电在可再生能源领域的重要地位不断增强，对风电场的运行状态进行实时监控并及时采取相应措施成为了保障风力发电场稳定运行的关键。
为此，本文将从监控系统结构、监控内容、监控技术、数据分析和管理指标等五个大点来详细阐述风电监控系统方案的设计与实施。
正文内容：一、监控系统结构1.监控系统硬件组成：包括传感器、数据采集设备、通信设备等。
2.监控系统软件组成：包括监控平台软件、数据存储与处理软件等。
3.监控系统网络结构：建立稳定、安全、高效的网络环境，确保数据传输的稳定性和实时性。
4.监控系统分布式架构：采用分布式架构，实现数据的平衡分配和故障恢复等功能。
5.监控系统云平台：结合云计算技术，实现数据的集中存储和实时共享。
二、监控内容1.发电机组监控：包括机组的实时状态监测、故障诊断和维护管理等。
2.变频器监控：对变频器进行参数监测和故障诊断，及时采取措施防止故障对整个风电场的影响。
3.风速和风向监控：实时监测风速和风向，以了解风电场的风能资源情况。
4.温度和湿度监控：实时监测机组的温度和湿度，防止机组过热和腐蚀等问题。
5.周边环境监控：对风电场周边环境进行监测，确保风电场的运行对环境的影响符合相关法规和标准。
三、监控技术1.数据采集技术：通过传感器采集机组和环境参数的数据，提供实时数据支持。
2.远程监控技术：利用现代通信技术，实现对远程电站的实时监控和远程操作。
3.数据传输技术：确保数据的稳定传输和及时响应，采用安全加密机制确保数据的保密性。
4.数据分析技术：通过对监测数据进行分析和处理，提取有用信息，实现故障预测和优化调度等功能。
5.人机交互技术：设计友好的监控界面，便于操作人员对监控数据进行查看和分析。
四、数据分析1.故障预测分析：通过对监测数据的分析，提前预测机组的故障，及时采取措施避免功率损失。
2.故障诊断分析：对发生故障的机组进行诊断，确定故障原因和解决方案，快速恢复机组运行。
风力发电机组在线状态监测系统
江苏华创光电科技有限公司
公司团队
1 企业概况
关于我们 · 我们的团队 Our Team 公司拥有一支由高学历、高素质人才组成的30 人创业团队，分别来自清华大学、电子科技大学、 湖南大学等知名高校。作为国内首批从事设备运行 健康管理的团队，见证了监测行业快速发展，积累 了丰富的行业经验，形成了科学的管理体系。 团队成员年轻而充满朝气，具有创新意识并勇 于迎接挑战。具备良好的社会责任感，愿为改善中 国工业现状，贡献一己之力。
江苏华创光电科技有限公司
功能特点
初级和高级报警（双保险）
风场区
数据采集
触发派单
二级报警策 略
WEB服务
警情发布
申请诊断
远程中心
警情和数据 同步
数据处理
执行反馈
二级报警 判断
报告发布
远程诊断
状态识别
一级报警 判断
一级报警策 略
警情发布
运维指导
数据存储
执行反馈
生成派单
初级报警：海量初筛，一键推送 高级报警：经验联动，智能辅助，节省人力，降低误报
2路转速信号通道 —转速脉冲触发电平VH≥16V —量程：1/60Hz ~ 150KHZ，转速值根据转轴单周脉冲数自动换算 —不确定度 ≤0.1%
8路工艺量通道 —信号类型 可设置为4-20mA输入或0-10V电压输入 —分辨率 0.01mA，针对4-20mA输入 0.005V，针对0-10V电压输入
系统概述
CMS3000设备信息管理系统，是江苏华创新一代完整的振动监测设备信 息管理系统。来自WPMS数据采集器的振动数据都集中到一个公共的数据库， 通过主控系统获取的机组相关的运行参数也集成到这个数据库中。
CMS3000（服务器）最低配置需求： CPU：主频1.5GHZ以上； 内存：1G及以上； 硬盘：80GB及以上； 操作系统：Windows Server 2008及以上版本、Win7及以上版本； 运行环境：Microsoft .NET Framework 4.0 运行工具：IE9、IE10、IE11、360浏览器(兼容模式)
风电场监控系统的实时状态跟踪与可视化展示
风电场监控系统的实时状态跟踪与可视化展示随着可再生能源的快速发展，风力发电正逐渐成为重要的能源来源之一。
为了确保风电设备的正常运行和安全性，风电场监控系统变得越来越重要。
本文将介绍风电场监控系统的实时状态跟踪和可视化展示，以帮助监管人员及时了解并管理风电场的状态。
一、状态跟踪1. 风电场监控系统的概述风电场监控系统是一个用于远程监测和管理风电场运行状态的系统。
它通过采集风机、风速、风向、温度、湿度等数据，实时监控风电场的运行状态，并进行故障诊断和报警处理。
2. 实时数据采集和传输风电场监控系统利用各类传感器采集风电场的相关数据，并通过无线通信技术将数据传输到监控中心。
监控中心可以实时接收、处理和存储这些数据，并对风电场的运行状态进行跟踪。
3. 状态监测和故障诊断监控系统对风电场的各个关键参数进行监测，并通过实时数据分析和模型预测技术来判断风电场的运行状态。
当发现异常情况或故障时，监控系统会立即发出警报，并通知相关人员进行处理。
二、可视化展示1. 数据显示和报表分析风电场监控系统将采集到的数据进行可视化展示，包括实时数据显示、历史数据曲线、数据报表等。
用户可以在监控中心通过界面直观地观察风电场的运行情况，掌握关键数据指标。
2. GIS地图展示监控系统可以将风电场的状态信息显示在地理信息系统（GIS）地图上，以便用户更直观地了解风电场的分布和运行情况。
用户可以通过地图界面实时监控风场各风机的状态，根据需要进行调整和管理。
3. 报警警示和远程控制监控系统可以设置各类报警规则，当某些参数异常或超过设定阈值时，会发出报警警示，提醒相关人员及时处理。
同时，系统还支持远程控制，用户可以通过监控中心远程调整风机控制参数，确保风电场的安全和稳定运行。
三、优势和挑战1. 优势风电场监控系统的实时状态跟踪和可视化展示具有以下优势：- 及时发现异常情况和故障，提高风电场的可靠性和安全性；- 提供直观的数据展示，便于监管人员对风电场进行管理和调度；- 支持远程控制，提高运维效率和成本控制。
SD2100系统介绍
全面开展故 障诊断及检 修培训
为设备状态 检修服务奠 定基础
SD2100 系 统 概 述
八、SD2100系统将显著降低风电厂运营成本
根据机组“健康”状态，合理安排上网发电排队顺序， 根据机组“健康”状态，合理安排上网发电排队顺序， 避免“带伤”机组过劳损坏。 避免“带伤”机组过劳损坏。 对受制于电网输电瓶颈限制的风力发电厂， 对受制于电网输电瓶颈限制的风力发电厂，将显著提 高风电机组的平均服役时间。 高风电机组的平均服役时间。 分析机组故障程度，确定更换寿命， 分析机组故障程度，确定更换寿命，避免部件过早更 换。 制定合理的批次更换检修计划， 制定合理的批次更换检修计划，减少单个更换带来的 重复成本。 重复成本。 防范机组出现超过临界点不平衡发生， 防范机组出现超过临界点不平衡发生，是延长风机寿 命重要防范措施。 命重要防范措施。
INTERNET
无线信号发送
塔基通讯柜（内装CDMA路由器） 塔基通讯柜（内装 路由器） 路由器
风电场、 风电场、发电集团等主管部门 以国旋新力公司授权用户， 以国旋新力公司授权用户 ， 可登陆 诊断中心网络服务器获取各项数据
局域无线网通讯方式
机组3 机组2
... ...
机组1
...
通 讯 柜
通 讯 柜
SD2100 系 统 概 述
五、SD2100系统主要功能
基本功能一：风力发电机组网路化专家在线监测及故 障诊断 基本功能二：围绕风力发电机组动平衡监测及现场技 术服务 辅助功能一：低电压穿越事故记录 辅助功能二：局部优化调度配置 扩展功能：发电机故障监测诊断
SD2100 系 统 概 述
六、SD2100系统的显著优越性
SD2100 系 统 概 述
风力发电场智能监控系统设计与实现

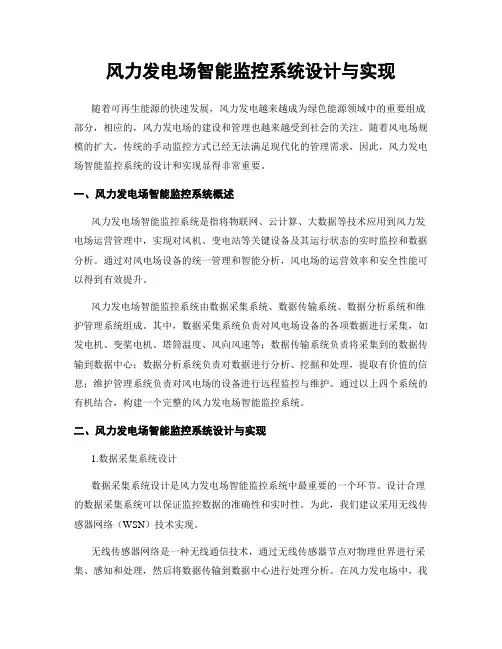

风力发电场智能监控系统设计与实现随着可再生能源的快速发展，风力发电越来越成为绿色能源领域中的重要组成部分，相应的，风力发电场的建设和管理也越来越受到社会的关注。
随着风电场规模的扩大，传统的手动监控方式已经无法满足现代化的管理需求，因此，风力发电场智能监控系统的设计和实现显得非常重要。
一、风力发电场智能监控系统概述风力发电场智能监控系统是指将物联网、云计算、大数据等技术应用到风力发电场运营管理中，实现对风机、变电站等关键设备及其运行状态的实时监控和数据分析。
通过对风电场设备的统一管理和智能分析，风电场的运营效率和安全性能可以得到有效提升。
风力发电场智能监控系统由数据采集系统、数据传输系统、数据分析系统和维护管理系统组成。
其中，数据采集系统负责对风电场设备的各项数据进行采集，如发电机、变桨电机、塔筒温度、风向风速等；数据传输系统负责将采集到的数据传输到数据中心；数据分析系统负责对数据进行分析、挖掘和处理，提取有价值的信息；维护管理系统负责对风电场的设备进行远程监控与维护。
通过以上四个系统的有机结合，构建一个完整的风力发电场智能监控系统。
二、风力发电场智能监控系统设计与实现1.数据采集系统设计数据采集系统设计是风力发电场智能监控系统中最重要的一个环节。
设计合理的数据采集系统可以保证监控数据的准确性和实时性。
为此，我们建议采用无线传感器网络（WSN）技术实现。
无线传感器网络是一种无线通信技术，通过无线传感器节点对物理世界进行采集、感知和处理，然后将数据传输到数据中心进行处理分析。
在风力发电场中，我们可以将无线传感器节点置于发电机、变桨电机、塔筒温度、风向风速等关键设备上，实现对设备运行状态的实时监控。
对于一些需要实时控制的设备，如变桨电机，还可以通过无线传感器节点实现远程控制。
2.数据传输系统设计数据传输系统设计是指将采集到的数据传输到数据中心。
目前，多数风力发电场采用的是有线传输方式，如利用光缆等方式将数据传输到数据中心。
结合无人机技术的风电机组在线监测与故障诊断系统研究

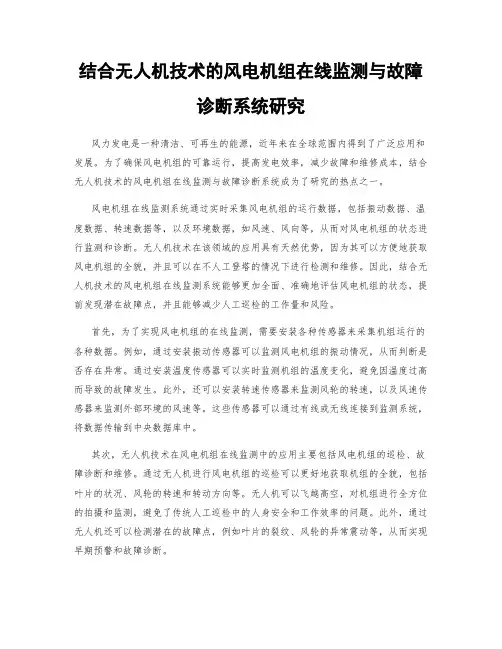

结合无人机技术的风电机组在线监测与故障诊断系统研究风力发电是一种清洁、可再生的能源，近年来在全球范围内得到了广泛应用和发展。
为了确保风电机组的可靠运行，提高发电效率，减少故障和维修成本，结合无人机技术的风电机组在线监测与故障诊断系统成为了研究的热点之一。
风电机组在线监测系统通过实时采集风电机组的运行数据，包括振动数据、温度数据、转速数据等，以及环境数据，如风速、风向等，从而对风电机组的状态进行监测和诊断。
无人机技术在该领域的应用具有天然优势，因为其可以方便地获取风电机组的全貌，并且可以在不人工登塔的情况下进行检测和维修。
因此，结合无人机技术的风电机组在线监测系统能够更加全面、准确地评估风电机组的状态，提前发现潜在故障点，并且能够减少人工巡检的工作量和风险。
首先，为了实现风电机组的在线监测，需要安装各种传感器来采集机组运行的各种数据。
例如，通过安装振动传感器可以监测风电机组的振动情况，从而判断是否存在异常。
通过安装温度传感器可以实时监测机组的温度变化，避免因温度过高而导致的故障发生。
此外，还可以安装转速传感器来监测风轮的转速，以及风速传感器来监测外部环境的风速等。
这些传感器可以通过有线或无线连接到监测系统，将数据传输到中央数据库中。
其次，无人机技术在风电机组在线监测中的应用主要包括风电机组的巡检、故障诊断和维修。
通过无人机进行风电机组的巡检可以更好地获取机组的全貌，包括叶片的状况、风轮的转速和转动方向等。
无人机可以飞越高空，对机组进行全方位的拍摄和监测，避免了传统人工巡检中的人身安全和工作效率的问题。
此外，通过无人机还可以检测潜在的故障点，例如叶片的裂纹、风轮的异常震动等，从而实现早期预警和故障诊断。
针对风电机组的故障诊断，无人机技术可以提供高分辨率的图像和视频数据，利用计算机视觉和图像处理技术来分析和识别故障。
例如，通过对风电机组的图像进行处理和分析，可以检测和诊断叶片的磨损、腐蚀、裂纹等问题。
风力发电监测系统技术参数
风力发电监测系统技术参数
1. 系统概述
- 系统用途: 实时监测风力发电机组运行状态和发电量
- 系统组成: 数据采集终端、通信网络、数据中心
2. 数据采集终端
- 测量参数: 风速、风向、功率输出、转速、机舱温度、振动等 - 数据传输: 通过有线或无线网络传输至数据中心
- 防护等级: IP65以上,适用于户外恶劣环境
3. 通信网络
- 传输介质: 光纤、无线射频、卫星通信等
- 网络拓扑: 星型、环形、总线型等
- 通信协议: Modbus、IEC 61400-25等标准协议
4. 数据中心
- 数据存储: 关系型数据库、NoSQL数据库
- 数据处理: 实时数据分析、故障诊断、发电量统计等
- 可视化: Web端、移动端等多种可视化界面
5. 系统集成
- 与能源管理系统、输电线路监控系统等系统集成
- 支持远程控制、报警和维护功能
- 满足国家电网、发电公司等相关监管要求
6. 安全与可靠性
- 数据加密传输,防止窃取和篡改
- 多级备份和容错机制,确保数据安全可靠
- 支持升级和扩展,满足未来发展需求
以上是风力发电监测系统的典型技术参数,具体参数根据项目需求和预算有所调整。
风电场性能监测的智能分析系统
风电场性能监测的智能分析系统在全球可再生能源的快速发展背景下，风能作为一种重要的清洁能源，其利用效率日益受到重视。
风电场的性能监测和智能分析系统因而应运而生。
通过先进的传感技术、数据处理和智能分析方法，风电场性能监测的智能分析系统能够有效提高风电场的运营效率，降低维护成本，并确保其安全可靠运行。
系统架构智能分析系统主要分为数据采集层、数据传输层、数据存储与处理层以及应用层。
数据采集层负责现场设备的实时监测，包括风速、风向、发电量、温度、湿度等各种环境和设备状态参数。
传感器技术的进步使得高精度和高稳定性的传感器逐渐成为主流，这些传感器能够及时捕捉重要数据，为后续分析提供基础。
数据传输层则负责将采集到的数据通过无线通信或有线网络传输至云端或本地服务器。
在这一层，通信协议的选择至关重要，通常采用MQTT、HTTP等轻量级协议，以确保数据的实时性和可靠性。
将数据以合理的方式进行整理与压缩，可以减少带宽使用并提升传输效率。
接下来的数据存储与处理层，通常采用大数据框架和数据库技术，将海量的监测数据进行存储和预处理。
此层不仅要应对数据大规模积累的问题，还需要为后续的数据分析提供支持。
云计算技术的兴起，让存储和计算能力得到极大的提升，也使得数据的访问更为便捷。
应用层则承载了智能分析功能，包括数据分析、模型建立、故障诊断和预测性维护等。
这一层利用机器学习、深度学习等先进的数据分析手段，使得系统能够识别潜在的故障，预警并提供有效的解决方案。
数据分析与处理技术在数据分析与处理环节，机器学习和深度学习被广泛应用。
这些算法能够从历史数据中提取特征，识别出风电场设备状态与发电性能之间的复杂关系。
通过大规模的数据训练，可以建立一个准确的预测模型。
监督学习是常用的一种方式，例如使用回归分析预测特定条件下的发电量。
而无监督学习如聚类分析则可以帮助识别出不同操作条件下的性能模式，进而分类不同的工作状态。
这为设备故障预警与性能优化提供了强有力的数据支持。
风力发电设备的运行与监控系统介绍
风力发电设备的运行与监控系统介绍随着能源需求的不断增长和环境保护的重要性逐渐凸显，可再生能源已成为解决能源危机的重要途径之一。
而风力发电作为最具代表性的可再生能源之一，具有资源广泛、清洁环保的特点，逐渐成为各国能源发展的重要方向。
为了确保风力发电设备的高效运行和可靠性，运行与监控系统起着关键的作用。
一、风力发电设备的运行系统风力发电设备的运行系统主要包括风机传动系统、电力传输系统和液压系统。
1. 风机传动系统风机传动系统由风轮、轴承、风机箱和发电机组成。
风轮通过风力的作用产生转动，随后通过轴承传递转动力矩到发电机，进而将风力转化为电能。
风机箱在整个系统中起到承载和保护作用，同时也是调整风轮朝向的关键部件。
2. 电力传输系统电力传输系统主要包括发电机、变压器、电缆和配电装置等。
发电机将机械能转化为电能，通过变压器将电压升高，并通过电缆将电能输送到连接电网的地方。
配电装置则用于控制电能的输出和管理。
3. 液压系统液压系统主要包括控制技术、传感器和执行器等，用于实现风机的角度调整和灵活性控制。
通过液压系统，可以迅速调整风机的朝向和角度，以适应不同风向和风力的变化，提高风机的发电效率。
二、风力发电设备的监控系统风力发电设备的监控系统主要用于对设备的运行状态进行实时监测和故障诊断，以实现设备的高效运行和预防性维护。
1. 实时监测系统实时监测系统通过传感器和数据采集设备，对风力发电设备的温度、振动、压力、转速、功率等运行参数进行实时监测。
监测数据通过数据传输网络传输到中央控制中心，实现对风力发电设备运行状态的监控。
2. 故障诊断系统故障诊断系统通过分析监测数据，利用模型和算法识别设备可能存在的故障，并提供相应的预警和诊断报告。
通过对故障进行及时的诊断和处理，可以避免故障进一步发展和对设备的损坏，提高设备的可靠性和可用性。
3. 远程控制系统远程控制系统通过与监测系统和故障诊断系统的集成，实现对风力发电设备的远程控制。
风电机组在线监测与故障诊断系统的运维流程与方法探究
风电机组在线监测与故障诊断系统的运维流程与方法探究随着清洁能源的快速发展，风力发电成为可再生能源的重要组成部分。
风电机组在线监测与故障诊断系统在风电行业中具有重要作用，它能够实时监测风电机组的运行状态以及诊断潜在的故障问题。
本文将探讨风电机组在线监测与故障诊断系统的运维流程与方法。
一、风电机组在线监测与故障诊断系统的作用风电机组在线监测与故障诊断系统是一套集数据采集、传输、处理、分析和报警功能于一体的系统。
它主要通过各种传感器和监测装置，采集风电机组的运行参数、振动数据、温度、压力等信息，然后将这些数据传输到监测系统中进行实时分析和处理。
通过对数据的分析，系统可以及时发现风电机组的故障，并提供准确的诊断结果和预警信息，以便运维人员及时采取相应的措施，降低故障风险和提高风电机组的可靠性。
二、风电机组在线监测与故障诊断系统的运维流程1. 数据采集与传输风电机组在线监测与故障诊断系统首先需要搭建一套数据采集与传输系统。
该系统将通过安装在风电机组各个关键位置的传感器和监测装置，采集风电机组的各种运行参数和状态数据。
这些数据将通过有线或无线方式传输到中央监测系统。
2. 数据处理与分析中央监测系统接收到从风电机组传输过来的数据后，将对数据进行处理和分析。
数据处理包括数据清洗、校正和归一化等步骤，以确保数据的准确性和一致性。
数据分析则是基于大数据分析算法，对风电机组的运行状态进行实时监测和分析，识别可能存在的故障问题。
3.故障诊断与预警基于数据分析的结果，系统将进行故障诊断并给出准确的诊断结果。
同时，系统还会根据故障的严重程度和可能的后果，发出相应的预警信息，通知运维人员及时采取措施。
预警信息可以通过手机短信、邮件或者系统界面呈现给运维人员。
4. 故障处理与维修一旦发生故障，运维人员将根据系统提供的诊断结果，采取相应的维修措施。
系统可以提供详细的维修指导，帮助运维人员快速定位故障点和解决问题。
同时，系统还可以记录下故障处理的过程和结果，以便后续分析和改进。
