直流杂散电流的排流方法
直流杂散电流的排流方法

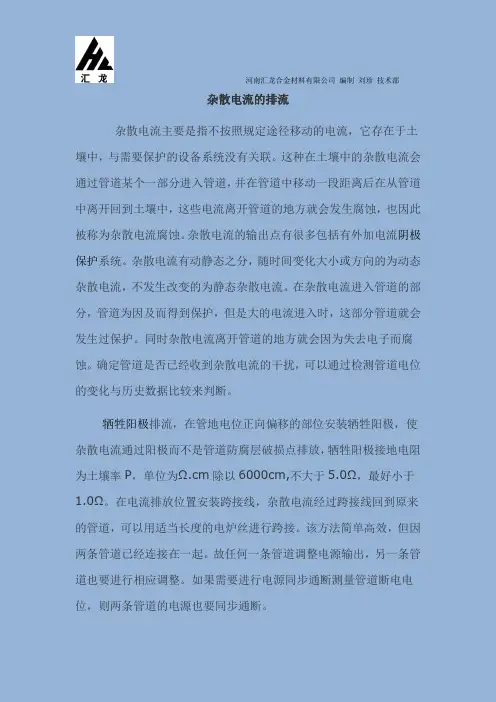

根据排流回路中电连接的电路方式不同，直流杂散电流的排流方法可分为直流排流、极性排流、强制排流和接地排流四种。
（1）直接排流法
对于直流电气铁路附近的管道而言，用电缆将管道与电气化铁路的铁轨或负回归线实现电连接，这是一种常用的、有效的排流法。直接排流法适合管道上存在着稳定不变的阳极区的情况。在直接连接的电缆中可串联可调电阻、控制开关及断路系统，据此可控制排流量的大小及管道的相对电位，以防止排流量过大造成管道防腐层发生老化和剥离。
（2）极性排流法
极性排流法是目前广泛应用的排流方式之一，它具有单向导电性，只允许杂散电流从管道排出，而不允许杂散电流进入管道，能防止逆流。这种方法结构简单，比较安全，效率高。
（3）强制排流法
当埋地管道位于杂散电流干扰极性交变区，用于直接排流和极性排流都无法将杂散电流排出，这时可选用强制电流法。强制电流法的原理类似于阴极保护技术。它在管道与铁轨（或接地阳极）之间安装一个整流器，可起到电位控制器的作用。在外部存在电位差的条件下强制进行排流，其功能兼具排流和阴极保护的双重作用，比较经济、有效，所以应用比较广泛。
（4）接地排流电缆并不连接到铁轨上，而是连接到一个埋地辅助阳极上。将杂散电流从管道排除到阳极上，经过土壤再返回铁轨。接地排流地床的接地电阻应尽可能地小，以提高排流效果。采用牺牲阳极时也需要使用填包料。
对于同一埋地结构物，应根据实际环境情况和工况，根据排流需要，采用一种或几种排流方法，选择一点或多点进行排流处理。
在电气化铁路邻近的埋地结构物上，采用排流法应注意它自身可能产生的干扰性。即它在工作过程中可能对铁路控制系统的传输信号造成干扰，从而对铁路运行安全造成威胁。
