申菱组合式空气处理机组
申菱空调PGDFLCCU操作说明书
空调机组操作使用说明书（程序版本号：FlCCU3212）广东申菱空调设备有限公司空调机组用户说明在PGD手操器上我们可以看到总共有6个轻触式按钮，在每一个轻触式按钮的下面，都有一个指示灯，当按下其中一个键或者同时按下两个按键时，屏幕显示相对应的菜单。
为了方便以后的叙述，将上述各键自左至右，从上到下定义如下：1.故障（ALARM）键；2.程序（Prg）键；3.退出（Esc）键；（）键；（）键；（）键；当同时按下键，您可以切换各个菜单，然后按键可以进入您所选择的菜单里；按/键，您可以查看所选择菜单里的各项内容。
因为控制面板菜单有中文和英文两种，您可以通过按Esc键和键来切换中英文画面。
当需要设定或者修改机组的各项参数时，您可以按键来选择需要修改的参数项，然后按/键来修改数值，修改完毕后按键确认。
当按下Esc键时，您就可以退出该栏菜单。
当机组出现故障时，手操器左上角的ALARM键会亮红灯；此时按下该键您就可以在显示屏幕上看到相应的故障信息。
当机组存在多项故障时，您可以通过按/键来翻看各项故障信息。
当故障排除后，您可以按ALARM键来复位故障报警。
机组开停控制：在手操器显示主画面时，按键可开/停机组；按Prg键可在手操器显示任何画面时开/停机组。
1．输入及输出模拟量输入REFERENCE Small Version Medium Version B1 回风压差回风压差B2 回风湿度回风湿度(0~10V或4~20mA)B3 外部设定温度（0~10VDC）外部设定温度（0~10VDC）B4 回风温度（NTC）回风温度（NTC）B5 备用备用B6 N/A 回风温度(0~10V或4~20mA)B7 N/A 外部设定湿度（0~10VDC）B8 N/A 备用REFERENCE Small Version Medium Version1 风机电机过载风机电机过载2 欠风保护开关欠风保护开关3 客户自设报警客户自设报警4 压缩机一电流过载或高压保护压缩机一电流过载或高压保护5 压缩机一低压保护压缩机一低压保护6 电加热过热保护电加热过热保护7 遥控开关遥控开关8 遥控值班功能（该点闭合，机组值班运行）遥控值班功能（该点闭合，机组值班运行）9 N/A 压缩机二电流过载或高压保护10 N/A 压缩机二低压保护11 N/A 压缩机三电流过载或高压保护12 N/A 压缩机三低压保护13 N/A 初效滤网堵塞/直冷或冷冻水选择14 N/A 中效滤网堵塞/电加热或热水选择数字量输出REFERENCE Small Version Medium Version R1 送风机电机送风机电机R2 压缩机一压缩机一R3 电加热一电加热一R4 电加热二电加热二R5 加湿器加湿器R6 除湿机一号除湿机一号R7 紫光灯控制紫光灯控制R8 总报警输出总报警输出R9 N/A 压缩机二R10 N/A 压缩机三R11 N/A 除湿机二号R12 N/A 新风阀开控制R13 N/A 新风阀关控制模拟量输出REFERENCE Small Version Medium Version Y1 加湿量控制（0~10VDC）加湿量控制（0~10VDC）Y2 冷水盘管控制（0~10VDC）冷水盘管控制（0~10VDC）Y3 加热盘管控制（0~10VDC）加热盘管控制（0~10VDC）Y4 变频器控制（0~10VDC）变频器控制（0~10VDC）注：上面所提到的“N/A”表示该接点不存在。
申菱2007版单元式空调机样本
35
24
30
35
热泵
名义制热工况
20
—
7
6
—
—
电加热装置名义制热工况
20
—
—
—
—
—
2
单元式空调机
四 运行范围
制冷时，室内最高进风温度 32℃，最低进风温度 18℃。 室外最高进风温度 43℃，最低进风温度 18℃。
制热时，室内最高进风温度 27℃。 室外最高进风温度 21℃，最低进风温度-7℃。
水冷机最高进水温度 34℃，最低进水温度 20℃，承受最高水压 0.4Mpa。
L120/LD120 LF99N/LFD99N
119 99.1
L130/LD130 129 110
LF110N/LFD110N
L140/LD140 139 120
LF120N/LFD120N
L150/LD150 150 128
LF128N/LFD128N
L160/LD160 160 148
LF148N/LFD148N
水冷空调机
制冷量 kW 9.1
15 24.4 32 38.2 47.5 64.4 75.3 95.2 119 129 139 150 160 193 225 250 292 331
R407 C
型号
L9H L15H L24H L32H L38H L48H L64H L75H L95H L120H L130H L140H L150H L160H L190H L225H L250H L290H L330H LD9H LD15H LD24H LD32H LD38H LD48H LD64H LD75H LD95H LD120H LD130H LD140H LD150H LD160H LD190H LD225H LD250H LD290H LD330H
申菱单元式空调机样本

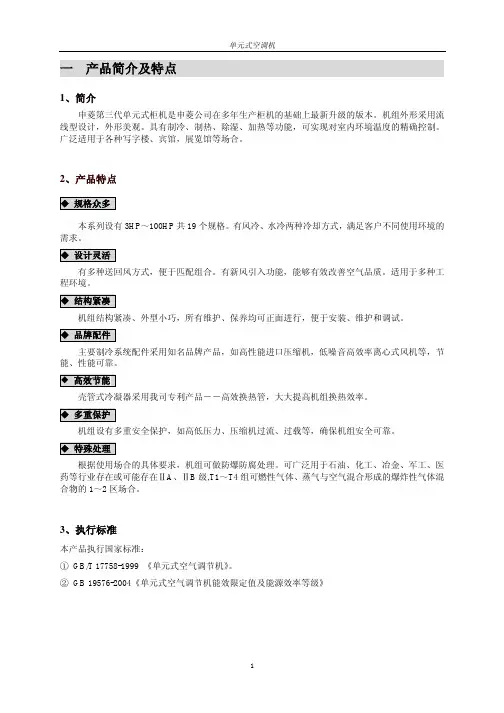

一产品简介及特点1、简介申菱第三代单元式柜机是申菱公司在多年生产柜机的基础上最新升级的版本。
机组外形采用流线型设计，外形美观。
具有制冷、制热、除湿、加热等功能，可实现对室内环境温度的精确控制。
广泛适用于各种写字楼、宾馆，展览馆等场合。
2、产品特点本系列设有3HP～100HP共19个规格。
有风冷、水冷两种冷却方式，满足客户不同使用环境的需求。
有多种送回风方式，便于匹配组合。
有新风引入功能，能够有效改善空气品质。
适用于多种工程环境。
机组结构紧凑、外型小巧，所有维护、保养均可正面进行，便于安装、维护和调试。
主要制冷系统配件采用知名品牌产品，如高性能进口压缩机，低噪音高效率离心式风机等，节能、性能可靠。
壳管式冷凝器采用我司专利产品――高效换热管，大大提高机组换热效率。
机组设有多重安全保护，如高低压力、压缩机过流、过载等，确保机组安全可靠。
根据使用场合的具体要求，机组可做防爆防腐处理。
可广泛用于石油、化工、冶金、军工、医药等行业存在或可能存在ⅡA、ⅡB级,T1～T4组可燃性气体、蒸气与空气混合形成的爆炸性气体混合物的1～2区场合。
3、执行标准本产品执行国家标准：①GB/T 17758-1999 《单元式空气调节机》。
②GB 19576-2004《单元式空气调节机能效限定值及能源效率等级》三名义工况名义工况四 运行范围制冷时，室内最高进风温度32℃，最低进风温度18℃。
室外最高进风温度43℃，最低进风温度18℃。
制热时，室内最高进风温度27℃。
室外最高进风温度21℃，最低进风温度-7℃。
水冷机最高进水温度34℃，最低进水温度20℃，承受最高水压0.4Mpa 。
◆机组长时间在超出上述范围运行，会导致损坏，如客户确有需要，请在订货时说明。
五 产品型号表示方法室内机室外机S W ×例如： (1) LF58N ：制冷量为57.6kW 的风冷冷风型单元式空调机，制冷剂为R22，压缩机置于室内。
(2) RF34H ：制冷量为33.6kW 的风冷热泵型单元式空调机，制冷剂为R407C ，压缩机置于室外。
组合式净化空调机组

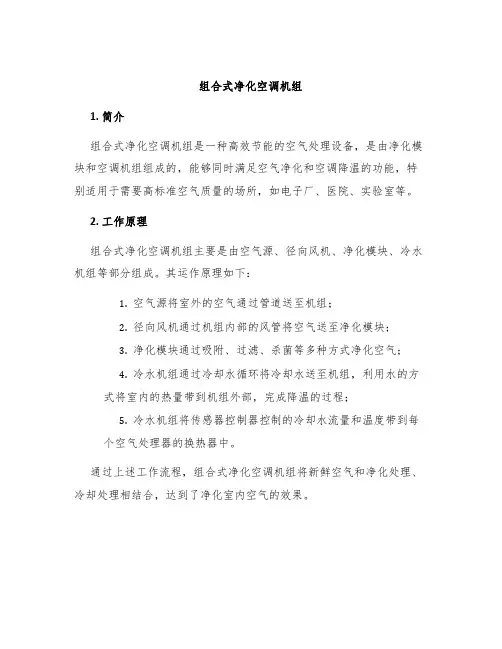

组合式净化空调机组1. 简介组合式净化空调机组是一种高效节能的空气处理设备，是由净化模块和空调机组组成的，能够同时满足空气净化和空调降温的功能，特别适用于需要高标准空气质量的场所，如电子厂、医院、实验室等。
2. 工作原理组合式净化空调机组主要是由空气源、径向风机、净化模块、冷水机组等部分组成。
其运作原理如下：1.空气源将室外的空气通过管道送至机组；2.径向风机通过机组内部的风管将空气送至净化模块；3.净化模块通过吸附、过滤、杀菌等多种方式净化空气；4.冷水机组通过冷却水循环将冷却水送至机组，利用水的方式将室内的热量带到机组外部，完成降温的过程；5.冷水机组将传感器控制器控制的冷却水流量和温度带到每个空气处理器的换热器中。
通过上述工作流程，组合式净化空调机组将新鲜空气和净化处理、冷却处理相结合，达到了净化室内空气的效果。
1.高效净化空气：组合式净化空调机组采用先进的多种净化方式，能有效去除空气中的颗粒、气味、细菌和病毒等，使室内空气质量达到国家规定的标准。
2.节能环保：组合式净化空调机组采用了高效节能的压缩机和能源回收技术，能大大降低能耗，同时减少二氧化碳的排放。
3.低噪音：径向风机采用了静音设计技术，不会对周围环境造成噪音污染。
4.模块化设计：仪器逐层组合在一起，大大提高了它的通用性，并且可以根据需要增减整机的模块。
5.方便维护：净化模块和空调机组可以独立维护，更方便快捷。
6.可定制化：根据不同的场所需要，组合式净化空调机组的大小、功能可以进行定制化。
4. 应用场合组合式净化空调机组主要适用于需要高标准空气质量的场所，如：1.电子厂、制药厂、实验室等需要净化空气的场合；2.医院、养老院等需要保证室内空气清洁的场合；3.公共场所如机场、火车站、地铁站、商场等。
相比于传统的空调和空气净化器，组合式净化空调机组具有以下优势：1.一体化设计，安装简单方便；2.能够同时实现空气净化和空调降温两种功能；3.理想的空气过滤器：能有效去除空气中的颗粒、气味、细菌和病毒等；4.高效节能，可以降低能源损耗和二氧化碳排放；5.静音设计，不会对周围环境造成噪音污染；6.低维护成本，易于维修和保养。
组合式空气处理机组
俯视 剖面图 强 弱 弱 强
强弱结合，箱体 强度仍弱，夹芯 板采用自攻螺钉 与框架相连，螺 钉很容易滑牙！
框架式结构的先天缺陷3：强度差
压力
框架结构 强度差 空调箱 受力易变形
迷宫式结构空调箱结构
金属面板
螺栓连接件
隔热层
金属面板 密封橡胶条
PU密封条
铝合金边框
迷宫式结构空调箱
迷宫空调箱没有 解决冷桥隔热问题！ 隔热层 冷
正大青春宝药业有限公司
香港澳美制药厂 上海禾丰制药有限公司
上海同仁药业有限公司
吉林通化天马药业 海南普利制药有限公司
江苏恒顺中奇药业有限公司
江苏常州华生制药有限公司 浙江万马药业 宁波大红鹰药业
统一企业（北京) 北京联华食品 娃哈哈食品有限公司（杭州） 浙江佳伊乐食品有限公司 上海斗牛士牛排餐馆
产 品 简
组 合 式 空 气 处 理 机 组
空调箱演变史
混凝土结构空调箱 框架结构夹芯板式（玻璃棉）空调箱
全新结构
框架结构夹芯板式（聚氨酯）空调箱 专利榫头无冷桥双柱结构空调箱
空调箱工作状况
以一台50000CMH(参考型号KZW2725)，机外余压1200Pa， 风机全压约1700Pa的净化机组为例进行说明！
专利榫头无冷桥双柱结构空调箱诞生
1/2框架 框架 夹芯板
连接器 在传统框架式结构基 础上将框架沿箭头方 向45度角切割，框架 一分为二
切出四条框架、一块夹 芯板及四个连接器
专利榫头无冷桥双柱结构空调箱诞生
换成特制 框架 榫头框架 面板
角连接器 通过在内部预埋加强筋， 并浇铸高压聚氨酯发泡 材料，形成双柱结构的 整体保温板
专利榫头无冷桥双柱结构空调箱
机组功能组合形式-户用和类似用途组合式空气处理机组
附录A（资料性附录）机组功能组合形式A.1 目的本附录主要用于对户用和类似用途组合式空气处理机组可能存在的功能组合形式进行示意和说明。
A.2功能组合形式户用和类似用途组合式空气处理机组的各功能组合形式的结构示意如图A.1～A.7所示。
说明：1(ODA)-新风气流；2(SUP)-送风气流；3(ETA)-回风气流；4(EHA)-排风气流；5-热回收芯体；6-风机。
图A.1通风热回收-通风型机组结构示意图说明：1(ODA)-新风气流；2(SUP)-送风气流；3(ETA)-回风气流；4(EHA)-排风气流；5-热回收芯体；6-风机；7-水盘管；8-水（地）源热泵。
图A.2通风热回收-水盘管型机组结构示意图说明：1(ODA)-新风气流；2(SUP)-送风气流；3(ETA)-回风气流；4(EHA)-排风气流；5(OEA)-室外侧循环风气流；6-热回收芯体；7-风机；8-生活热水管路；9-生活热水水箱；10-压缩机组；11-风量调节装置。
图A.3 通风热回收-生活热水型机组结构示意图说明：1(ODA)-新风气流；2(SUP)-送风气流；3(ETA)-回风气流；4(EHA)-排风气流；5(OEA)-室外侧循环风气流；6-热回收芯体；7-风机；8-空调水管路；9-压缩机组；10-风量调节装置。
图A.4 通风热回收-空调冷热水型机组结构示意图a) 无室内循环风式b) 有室内循环风一体式c) 有室内循环风分体式说明：1(ODA)-新风气流；2(SUP)-送风气流；3(ETA)-回风气流；4(EHA)-排风气流；5(OEA)-室外侧循环风气流；6(RCA)-室内侧循环风气流；7-热回收芯体；8-风机；9-压缩机组；10-风量调节装置；11-室外机。
图A.5通风热回收-空调冷热风型机组结构示意图a) 无室内循环风式b) 有室内循环风一体式c) 有室内循环风分体式说明：1(ODA)-新风气流；2(SUP)-送风气流；3(ETA)-回风气流；4(EHA)-排风气流；5(OEA)-室外侧循环风气流；6(RCA)-室内侧循环风气流；7-热回收芯体；8-风机；9-空调水管路；10-压缩机组；11-风量调节装置；12-室外机。
申菱空调PGD_FLCCU3212操作说明书
空调机组操作使用说明书（程序版本号：FlCCU3212）广东申菱空调设备有限公司空调机组用户说明在PGD手操器上我们可以看到总共有6个轻触式按钮，在每一个轻触式按钮的下面，都有一个指示灯，当按下其中一个键或者同时按下两个按键时，屏幕显示相对应的菜单。
为了方便以后的叙述，将上述各键自左至右，从上到下定义如下：1.故障（ALARM）键；2.程序（Prg）键；3.退出（Esc）键；（）键；（）键；（）键；当同时按下键，您可以切换各个菜单，然后按键可以进入您所选择的菜单里；按/键，您可以查看所选择菜单里的各项内容。
因为控制面板菜单有中文和英文两种，您可以通过按Esc键和键来切换中英文画面。
当需要设定或者修改机组的各项参数时，您可以按键来选择需要修改的参数项，然后按/键来修改数值，修改完毕后按键确认。
当按下Esc键时，您就可以退出该栏菜单。
当机组出现故障时，手操器左上角的ALARM键会亮红灯；此时按下该键您就可以在显示屏幕上看到相应的故障信息。
当机组存在多项故障时，您可以通过按/键来翻看各项故障信息。
当故障排除后，您可以按ALARM键来复位故障报警。
机组开停控制：在手操器显示主画面时，按键可开/停机组；按Prg键可在手操器显示任何画面时开/停机组。
1．输入及输出模拟量输入REFERENCE Small Version Medium Version B1回风压差回风压差B2回风湿度回风湿度(0~10V或4~20mA)B3外部设定温度（0~10VDC）外部设定温度（0~10VDC）B4回风温度（NTC）回风温度（NTC）B5备用备用B6N/A回风温度(0~10V或4~20mA)B7N/A外部设定湿度（0~10VDC）B8N/A备用REFERENCE Small Version Medium Version 1风机电机过载风机电机过载2欠风保护开关欠风保护开关3客户自设报警客户自设报警4压缩机一电流过载或高压保护压缩机一电流过载或高压保护5压缩机一低压保护压缩机一低压保护6电加热过热保护电加热过热保护7遥控开关遥控开关8遥控值班功能（该点闭合，机组值班运行）遥控值班功能（该点闭合，机组值班运行）9N/A压缩机二电流过载或高压保护10N/A压缩机二低压保护11N/A压缩机三电流过载或高压保护12N/A压缩机三低压保护13N/A初效滤网堵塞/直冷或冷冻水选择14N/A中效滤网堵塞/电加热或热水选择数字量输出REFERENCE Small Version Medium Version R1送风机电机送风机电机R2压缩机一压缩机一R3电加热一电加热一R4电加热二电加热二R5加湿器加湿器R6除湿机一号除湿机一号R7紫光灯控制紫光灯控制R8总报警输出总报警输出R9N/A压缩机二R10N/A压缩机三R11N/A除湿机二号R12N/A新风阀开控制R13N/A新风阀关控制模拟量输出REFERENCE Small Version Medium Version Y1加湿量控制（0~10VDC）加湿量控制（0~10VDC）Y2冷水盘管控制（0~10VDC）冷水盘管控制（0~10VDC）Y3加热盘管控制（0~10VDC）加热盘管控制（0~10VDC）Y4变频器控制（0~10VDC）变频器控制（0~10VDC）注：上面所提到的“N/A”表示该接点不存在。
组合式空气处理机组
组合式空气处理机组基本技术要求1）、投标商提供的组合式空气处理机组的功能段、外形控制尺寸、供冷量、冷冻水流量、水阻力、电机功率等应满足《设备及材料清单》上要求的主要技术参数，风机采用变频电机。
2）、组合式空气处理机组设置在地下车站通风空调机房内，机房设置机械送、排风系统进行通风，换气次数6次/h，环境温度≤45℃，相对湿度≤95%。
组合式空气处理机组运输采用分段或散件进场，现场拼装。
3）、组合式空气处理机组（包括电动机）应可长期仓储在环境温度≤45℃，相对湿度≤98%的环境中，一旦安装及调试完成后不需要任何处理即可投入正常运行。
4）、本工程中地下车站部分通风空调系统采用组合式空气处理机组，为框架模数复合结构型式，由混合段、初效过滤段、表冷段（均流段）、中间段、风机段、出口消声段、出风段共7个功能段组成，分左式、右式两种。
5）、组合式空气处理机组与电动风阀连锁，开机时需先开启风机联动风阀，再启动机组；停机时需先停止机组，再关闭风机联动风阀。
接线端子应预留可供接入至少四个风阀状态的端子。
6）、基本要求（1）组合式空气处理机组内配置的过滤器、表冷器、风机、电机以及其他零部件应符合国家有关标准的规定，整机并具权威单位测试证明。
组合式空气处理机组风机变频控制，变频器及控制柜由低压配电负责配备。
（2）组合式空气处理机组设置压差报警装置，电机过热保护和报警装置、绕组温度检测与报警装置。
（3）组合式空气处理机组构件表面及空调机箱内表面应作防锈和防腐处理组合式空气处理机组外表面无明显划伤、锈斑和压痕表面光洁，喷涂层均匀，色调一致，无汽泡和剥落，机组清洁干净，箱体内无杂物。
（4）组合式空气处理机组各功能段包括框架和壁板有足够的强度，在运输、启动、运行及停止后不出现凹凸变形。
（5）组合式空气处理机组设置底座找平架，进风混合段、过滤段、中间段、送风段设置检修门；检修门严密、灵活，开启及锁紧功能良好。
（6）组合式空气处理机组箱体保温层箱体壁板的保温层与面板应结合牢固密实，框架与壁板的联接应牢固可靠、密封性好、易拆卸、有防冷桥措施。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录一 简介 (2)二 产品特点 (2)三 技术特点 (3)四 型号命名 (4)五 机组风量选型表 (5)六 外形尺寸的模数表 (6)七 机组规格 (6)八 功能段组合示意图 (7)九 结构和箱体 (9)十 盘管段 (10)十一 过滤段 (15)十二 加湿段 (15)十三 消声段 (16)十四 热回收段 (17)十五 风机段 (18)十六 杀菌段 (21)十七 机组内部阻力表 (22)十八 结构尺寸 (23)十九 选型示范 (28)二十 典型组合方式 (29)二十一 机组各段重量表 (31)二十二 安装注意事项 (32)二十三 订货指南 (33)二十四 自控控制原理 (33)一 简介简介ZK 系列组合式空调机组是我公司在积累多年生产中央空调经验的基础上，自行开发研制的一种新型的空气处理设备。
具有结构紧凑、外形美观、安装维修方便、整机刚性好及漏风率低等特点，广泛应用于电子仪表、精密机械制造、纺织、卷烟、制药、食品、电站以及轻工业等工业集中空调，也适用于商业大厦、超市、影剧院、宾馆以及办公大楼等商用及民用大中型公共建筑的舒适性空调。
本系列机组可满足多种风量需求，额定风量从4000～200000m 3/h ，23种标准规格任意选择。
每种标准规格机型都可以针对客户需求，配置不同的功能段，基本功能段有：初效新回风段、表冷挡水段、加热段、加湿段、二次回风段、风机段、消声段、中效过滤段、杀菌段以及热回收段等，可通过不同功能段的组合，实现不同的空气处理要求。
本产品适用标准号：GB/T 14294-93二 产品特点产品特点外型美观采用优质钢板，机组表面平整，外板高效防腐，并可以抵抗紫外线，外观清晰流畅。
机组箱体内装钢骨架，机械强度达到CEN CLASS 2A 级，确保机组整机强度，使机组在运输、启动、运行和停机时不产生变形。
气密性好机组采用特殊的结构和密封橡塑，漏风率<1％，性能远优于国家标准。
杜绝冷桥采用独特的防冷桥铝合金，双层面板，中间采用高压聚氨脂保温层，聚氨脂发泡密度>48kg/m 3，导热系数为0.0195W/m 2℃，冷桥因子达到EN1886标准的TB2级。
模块化设计机组设计生产引入模块化概念，尺寸按照模数变化，标准规格部件通用，结构简单，组合灵活。
专业专业的选型软件的选型软件机组的表冷器、热水盘管和蒸汽盘管均通过专业选型软件选出，软件严格按照热工学定律和国家检验中心测试的换热公式编写，并结合盘管的实际使用情况进行修正，保证可靠。
智能控制 高效节能根据客户要求提供专业的控制自控方案，使每一台机组都可以经济、高效、可靠运行，满足各方面要求。
技术特点三技术特点初效新回风段根据需要配置风阀以调节新风与回风的比例，风阀分为手动和电动两种调节方式，段内配有初效铝合金过滤器或初效袋式过滤器，可按要求配置压差开关和压差计，以监控过滤器的阻力变化。
中效过滤段配置板式或袋式过滤器，也可按客户需要配置高效过滤器以获得净化效果，可按要求配置压差开关和压差计，以监控过滤器的阻力变化。
风机段选用低噪音双进风离心式风机，风机经严格动静平衡试验，风机电机组件装有减振和软接装置，使振动和噪声降至最低水平，能满足一般的噪声要求。
如客户对噪声有特殊要求，可以加装消声段，以达到理想的噪声水平。
消声器分进风消声和出风消声。
消声器采用阻抗复合式消声器或金属微孔板消声器，可根据不同的噪声要求配置。
表冷挡水段的标准表冷器为紫铜管串波纹铝翅片，制造工艺为机械胀管，保证铜管与铝箔的良好接触。
另外有亲水铝箔和不锈钢管等多种选择。
当表冷器迎面风速大于 2.5m/s 时，需配置挡水板。
表冷段接水盘设有排水坡度，确保冷凝水排水流畅。
水盘外面贴有保温层，防止二次凝露。
加热段可与表冷挡水段共用冷热两用盘管，也可根据用户需求采用单独或组合的热水盘管、蒸汽盘管或电加热器。
加湿段可选用干蒸汽加湿器、高压喷雾加湿器、湿膜加湿器和电极式加湿器，使用方便，控制方便。
杀菌段可选用紫外光灯（UV）、臭氧发生器（O3）、纳米光触媒(TiO2+UV) 和酶杀菌等杀菌消毒配件，能有效杀灭循环空气中的细菌。
热回收段采用热回收转轮，热回收效率达到70％以上，有效地节省了能源。
机组正压段设置内开的正压门，而负压段配外开的负压门，有效地降低机组的漏风率，提高机组的安全性。
四型号命名型号命名:冷冻水型不表示，直接蒸发型可分为：1.冷风型为L,R；2.室外换热器冷却方式，水冷不表示，风冷为F4/6/8, Z:左式，Y:右式: 数字×10 m3 /h组合式空气处理机, ZKX：新风组合式空气处理机, ZKH:恒温恒湿组合式空气处理机, ZKB：变风量组合式空气处理机如：ZK20 Z4：组合式空气处理机，风量20000m3/h，左机，表冷盘管为4排。
进水方式判别示意图机组方向：面对主气流方向，盘管进出水管在左侧的为左机，反之，为右机。
注：常规操作面与进水管同侧。
左五机组风量选型表机组风量选型表 单位：m3/h Array注：1，客户可按上表选用合适的风量、风速，并初步确定机组型号。
2，为防止气流带水，盘管迎面风速应低于2.5m/s。
当迎面风速>2.5 m/s时，应设挡水板，挡水板迎面风速不超过3.0m/s。
3，我司可按客户要求设计和生产大于200000m3/h风量的机组，具体参数请与我司联系。
六外形尺寸的模数表尺寸段的长度L M×102+145截面宽度W M×102+145截面高度H M×102+200例：一台分为两段的机组，机组截面模数尺寸，宽度为15M，高度为15M，每段段长为15M。
则机组宽度实际尺寸W=15×102+145=1675mm机组高度实际尺寸H= 15×102+200=1730mm段长实际尺寸L=15×102+145=1675mm七机组规格注：非标机型可按客户要求增减模数。
机组的长度请根据各功能段的模数进行确定。
八 功能段组合示意图功能段组合示意图(I)(I)(I)L=6M ZK04～35混合段中间段8(初、中效)初中效段76袋式过滤器(初、中效)板式过滤器5外挂过滤器4回风/送风段32L=6ML=6ML=6ML=3ML=12ML=12MZK90～200不占独立箱体ZK40～80ZK04～35L=9M L=6M ZK40～80ZK90～200L=9M 初效新回风混合段新回风1名 称序号简 图风口配法兰或风阀L=12M 机组段长(模数)ZK90～200ZK40～80ZK04～35L=9M L=6M紧贴在表冷器之后挡水板1615热回收段消声段L=6M根据消声量确定长度L=6～15M加热盘管段表冷加热段排风和混合段1413121110加湿段器后ZK40～80ZK90～200ZK04～35L=18M L=24M L=12M 干蒸汽加湿 L=6M 高压喷雾加湿 L=6M与表冷器做成一段湿膜加湿 装于表冷L=12ML=6M9序号表冷段简 图名 称L=6～12M机组段长(模数)建议用户功能段合并,即在某一段箱体内，实现几种处理功能。
♦ 具有以下优点：1,能有效缩小机组长度，节约空间。
2,方便机组运输。
3,减小机组漏风。
♦ 为方便运输以及减小机组的漏风率，机组一般合并多个功能段，每段最大运输长度和宽度一个方向不超过2.4m 。
♦ 例如：机组ZK20,由初效新回风段＋表冷挡水段＋盘管加热段＋风机段组成，宽度为17M(W ＝17×102+145＝1879mm)，高度为14M(H ＝14×102+200＝1628mm)，计算长度，初效新回段＝6M,表冷挡水段=12M, 加热盘管段=6M,风机段=18M 。
总长为42M ，可分为两段生产和发货，其中一段包括初效新回风段＋表冷挡水段＋盘管加热段，共24M ，段长L=24×102+145=2593mm,另一段包括风机段，共18M ，段长L=18×102+145=1981mm 。
九 结构和箱体♦ 机组采用采用加强型防冷桥铝合金框架构造而成，内藏钢骨架。
箱体面板为双层面板，厚30mm 或50mm ，内夹高密度的聚氨脂泡沫塑料。
所有面板由螺丝从外部紧固在框架上，外盖铝合金装饰条，结构严谨，整体大方，美观。
L=27ML=21M L=24M 机组段长(模数)17均流段序号名 称简 图L=15M L=6MZK10～20ZK120～200ZK70～120ZK25～60ZK04～0819杀菌消毒段滤网或表冷器之前于风机出口，L=6ML=18M 风机段18对比30mm箱体，50mm箱体的保温性和强度更好，尤其适用于大风量机组、低温送风或环境湿度很大的场合，以确保机组的强度和防止机组结霜。
♦机组面板外层为镀锌钢板或冷轧钢板，经多道工序喷涂而成，既防腐蚀又防水，常规颜色为浅灰色。
也可根据客户要求使用不同颜色的彩钢板和不锈钢板。
♦机组各功能段都设有检修门，方便检查和维修。
检修门的形式有密闭型铰链门(可带锁)，防冷桥密封塑钢门。
♦机组各功能段的底座分别设有吊装孔和固定孔，方便客户吊运和定位。
十盘管段♦常规盘管由高效换热紫铜管和波纹铝翅片制成，铜管经机械加压胀管后和翅片紧密接触。
♦所有盘管都经过压力试验，试验压力为2.5MPa，盘管最大设计压力为1.6MPa。
♦盘管段设有冷凝水盘，水盘有一定的排水坡度，确保冷凝水排水流畅。
可根据客户要求安装挡水板，防止气流带水，挡水板迎面风速不超过3.0m/s。
♦盘管集管上设有排气阀和排水阀，集管上有外螺纹，供连接水管。
可选项目：1. 集水可选法兰连接。
2. 翅片可选不锈钢和亲水铝箔。
3. 可选用不锈钢换热盘管。
（换热管为不锈钢管）表1 冷冻水盘管性能表注：1，冷冻水进出水温度为7℃，12℃。
2，上表中的冷量按2.5m/s风速计算，其余风速对应的冷量参照表2进行修正。
表2迎面风速与冷量修正表2 迎面风速与冷量修正表迎面风速与冷量修正表风速 2.0m/s 2.25m/s 2.5m/s 2.75m/s 3.0m/s 3.25m/s 冷量(系数) 0.85 0.91 1 1.04 1.09 1.12注：进出水温差为10℃**注：除热水和蒸汽加热外，可选用电加热装置。
过滤段十一 过滤段十一♦初效过滤器，分板式和袋式，板式初效过滤器采用多层铝合金丝网或化纤材料。
而袋式初效采用无纺布或特制化纤，具有耐水洗、阻力小、性能稳定等优点。
过滤级别可达G4。
♦中效过滤器，分板式和袋式，采用超细化学纤维或玻璃纤维滤料，具有使用寿命长，性能稳定的特点，过滤级别可达F7。
♦高中效及亚高效过滤器，采用超细化纤滤料或玻璃纤维滤料。
有密褶式和袋式供选用，过滤级别可达H10。
♦化学过滤器，主要清除空气中的化学污染物。
