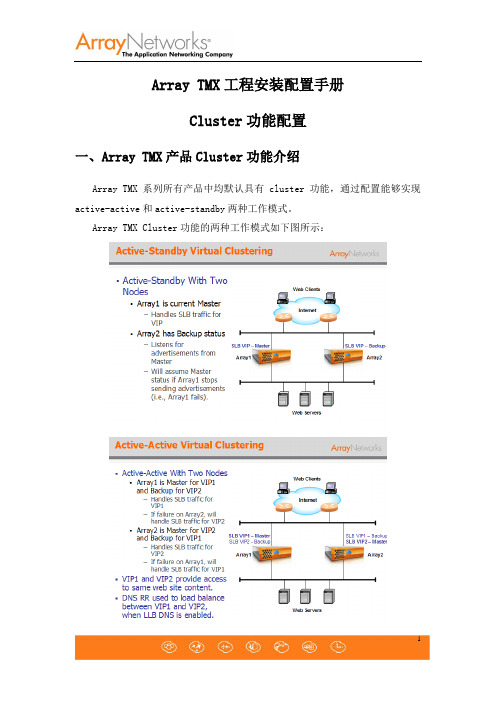

Array TMX工程安装配置手册Cluster功能配置一、A rray TMX产品Cluster功能介绍Array TMX系列所有产品中均默认具有cluster功能，通过配置能够实现active-active和active-standby两种工作模式。
Array TMX Cluster功能的两种工作模式如下图所示：TMX系列产品实现Cluster功能是通过VRRP方式进行实现的，无需心跳线连接。
其中TMX1100和TMX2000能够实现1+1的集群方式，而TMX3000和TMX5000能实现N+1的集群方式，最多可以实现32台设备的集群功能。
在配置TMX的集群功能时，需要注意的是cluster的浮动IP一定是配置好的其它功能的IP地址，如SLB的Virtual IP或者NAT IP，这些IP地址通过Cluster功能配置实现在两台或多台TMX设备之间的浮动，通过优先权的设定可以指定哪台TMX接管服务，和其它TMX设备的接管顺序。
二、A rray TMX产品Cluster功能配置及状态查看对于两台TMX或多台TMX产品配置实现集群功能，首先必须明确对TMX产品上运行的哪个应用实现集群功能，既Cluster功能的实现目的是保证哪个应用不中断。
通常情况下，Cluster功能的实现目的是为了满足服务器负载均衡功能的不中断，从而针对服务器负载均衡功能中的Virtual Service的IP地址实现Cluster功能配置。
具体配置TMX的服务器负载均衡功能见《操作手册__SLB功能配置》。
2.1 Array TMX Cluster功能基本配置命令TMX 的Cluster功能的配置命令分为以下几部分：1、通过在某个Interface上定义一个Cluster ID来创建一个Virtual Cluster 配置命令：●interface_name: 表示端口名称，包括(inside, outside, dmz, eng，VLAN name 或者MNET name)●cluster_id: Virtual cluster 的标识(range = 1 to 255)2、将一个Virtual IP绑定在一个Virtual Cluster上配置命令：◆interface_name: 端口名称,包括（inside, outside, dmz, eng，Vlan名称或MNET的名称）◆cluster_id: Virtual cluster 的标识(range = 1 to 255)◆virtual_IP: 对外提供服务的IP地址，通常为SLB 的Virtual IP 例如，需要对SLB的Virtual IP（10.1.1.100）实现Cluster功能配置3、设置每一个VIP在整个Cluster中的优先级别◆interface_name: 端口名称,包括（inside, outside, dmz, eng，Vlan名称或MNET的名称）◆cluster_id: Virtual cluster 的标识(range = 1 to 255)◆ priority: 定义这个VIP在此TMX设备上的优先级别⏹Range = 1 (lowest) to 255 (highest). Default = 100.⏹Priority of zero (0) disables the virtual cluster4、启动Cluster功能实例：以下为选配命令，可不仅行配置，如不进行配置则默认执行默认值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Array SPX快速安装指导手册集群方式配置部分
集群配置
对于SSL VPN网关来讲，Cluster是指对Virtual Site的HA保障。
Array 的SPX设备采用VRRP协议进行Cluster配置，通过漂移IP来实现的。
对于SSL VPN，只需要将Virtual Site的IP作为漂移IP即可。
配置时，首先将漂移IP配置好，再将这个IP作为Virtual Site的IP建立SSL VPN 门户。
配置Cluster时，要指明那个Interface作Cluster接口，其次配置漂移IP，设置优先级等。
1．通过在某个Interface上定义一个Cluster ID来创建一个Virtual Cluster
Cluster virtual ifname <interface_name> <cluster_id>
interface_name: 表示端口名称，包括(inside, outside, dmz, eng，VLAN name 或
者MNET name)
cluster_id: Virtual cluster 的标识(range = 1 to 255)
2．将一个Virtual IP绑定在一个Virtual Cluster上
Cluster virtual vip <interface_name> <cluster_id> <virtual_IP>
interface_name: 端口名称,包括（inside, outside, dmz, eng，Vlan名称或MNET
的名称）
cluster_id: Virtual cluster 的标识(range = 1 to 255)
virtual_IP: 对外提供服务的IP地址，通常为virtual site 的Virtual IP
例如，需要对SP-Demo的Virtual IP（192.168.1.2）实现Cluster功能配置
3．设置每一个VIP在整个Cluster中的优先级别
cluster virtual priority <interface_name> <cluster_id> <priority> interface_name: 端口名称,包括（inside, outside, dmz, eng，Vlan名称或MNET
的名称）
cluster_id: Virtual cluster 的标识(range = 1 to 255)
priority: 定义这个VIP在此SPX设备上的优先级别，数字越大，级别越高
Range = 1 (lowest) to 255 (highest). Default = 100.
Priority of zero (0) disables the virtual cluster
4．启动Cluster功能
cluster virtual {on | off} <cluster_id> <interface_name>
AN(config)# cluster virtual on 1 outside
5．查看cluster信息
AN(config)# show cluster virtual status
如：
SPX 设备A上配置：
AN(config)#cluster virtual ifname "outside" 1
AN(config)#cluster virtual vip "outside" 1 10.1.1.100
AN(config)#cluster virtual auth "outside" 1 0 /：Cluster 不进行认证
AN(config)#cluster virtual interval "outside" 1 5 /：默认5秒进行VRRP状态通信，AN(config)#cluster virtual preempt "outside" 1 1 /：允许对优先权低的SPX进行接管AN(config)#cluster virtual priority "outside" 1 240 Primary /：优先权为240
AN(config)#cluster virtual on 1 "outside" /：在outside上激活cluster 1
SPX 设备B上配置：
AN(config)#cluster virtual ifname "outside" 1
AN(config)#cluster virtual vip "outside" 1 10.1.1.100
AN(config)#cluster virtual auth "outside" 1 0 /：Cluster 不进行认证
AN(config)#cluster virtual interval "outside" 1 5 /：默认5秒进行VRRP状态通信AN(config)#cluster virtual preempt "outside" 1 0 /：不对优先权低的SPX进行接管AN(config)#cluster virtual priority "outside" 1 200 Primary /：优先权为200
AN(config)#cluster virtual on 1 "outside" /：在outside上激活cluster 1
Admin Tools -> Config Management ->Synchronization->Nodes/Peers->Add Node 添加/定义节点
SYSTEM CONFIGURATION -> Clustering ->Virtual Cluster->Add Virtual Cluster
创建一个Virtual Cluster
双击已创建的Virtual Cluster，将一个Virtual IP绑定在一个Virtual Cluster上
设置每一个NODE在整个Cluster中的优先级别
SYSTEM CONFIGURATION -> Clustering ->Clustering Environment 选择Cluster运行模式
启动Cluster功能。
