电动机正反转控制电路图及其原理分析
分析正反转电路工作原理
分析正反转电路工作原理
正反转电路是一种常用于直流电动机正反转操作的电路。
它由一个切换开关和至少两个继电器组成。
以下是对正反转电路工作原理的简要分析：
1. 初始状态：在正向和反向两个方向上电机都不工作。
切换开关处于中立位置，继电器的状态未定义，其电磁线圈未通电。
2. 正向转动：当切换开关操作至正向位置时，正向继电器的线圈通电。
此时，正向继电器吸合，并使得电机供电电路与电源相连。
电机开始正向转动。
3. 反向转动：如果要改变电机的转动方向，只需将切换开关操作至反向位置。
这样，反向继电器的线圈就会通电，反向继电器吸合。
同时，正向继电器的线圈断电并释放。
这将导致电机供电电路中的电源与电机之间发生切换，使电机方向反向。
电机开始反向转动。
4. 停止：当切换开关操作至中立位置时，所有继电器的线圈都断电，电机的供电电路被切断。
电机停止转动。
总的来说，正反转电路通过切换不同的电磁继电器状态，改变电机电源方向，从而实现对电机转动方向的控制。
切换开关的操作决定了继电器的通断情况，进而控制电机的工作状态。
详解电动机正反转电路及常见故障，高手勿进！
详解电动机正反转电路及常见故障，高手勿进！电机正反转应用非常广泛，也是低压电工实操考试必考的项目之一。
我们只有完全理解它的工作原理及动作过程，才能灵活的把它用于实际工作。
并且当出线故障时，我们就可以通过原理分析来快速排查故障。
正反转工作原理一台三相异步电机要想实现正反转，那就需要想办法调换三相电源中的两相。
换相办法有很多，比如利用转换开关、接触器等。
在实际应用中，一般采用接触器换相来实现电机正反转较多。
我们先来看一下正反转的电路图，把电路图从中间划开，左边是主线路，右边是控制线路。
主线路原理我们先看一下主线路。
三相电源通过熔断器以后分两路，分别到两个接触器的主触头。
此时，接触器主触头进线的相序和电源一一对应。
两个接触器主触头的出线互换以后并联在一起，然后和热继电器相连，最后接在电机上。
当KM1主触头接通时，电源L1流向三相电机第一相、电源L2流向三相电机第二相、电源L3流向三相电机第三相，电机正转。
当KM2主触头接通时，电源L1流向三相电机第三相、电源L2流向三相电机第二相、电源L3流向三相电机第一相，电机反转。
所以我们只需要控制接触器1和接触器2主触头通断，即可实现电机正反转；要想达到控制接触器1和2的主触头，那我们只需要控制它们的线圈即可。
另外，接触器1和2主触头不能同时闭合，否则电源会发生短路。
控制线路原理单相380V通过变压器以后变成36V安全电压，然后给控制线路供电。
36V电源首先通过热继电器、停止开关SB3以后，分别到正转按钮SB1、反转按钮SB2和KM1常开、KM2常开。
如果按下正转按钮SB1，电流就会通过SB1、KM2常闭到达KM1线圈。
此时KM1线圈得电，KM1主触头接通、电机正转。
同时，KM1常开把SB1两端接通自锁，KM1常闭断开，防止误按反转按钮SB2而发生短路。
如果按一下停止按钮SB3，KM1线圈断电，KM1主触头断开，电机停止运转。
同时，KM1常开断开失去自锁。
如果按下反转按钮SB2，电流就会通过SB2、KM1常闭到达KM2线圈。
电动机正反转停控制电路图原理
电动机正反转停控制电路图原理
电动机正-反-停控制
电路中当按下复合按钮SB2时，KM1线圈通电，并通过KM1动合
辅助触头自锁。同时KM2因所在支路中的联动按钮SB2的动断触头
断开而确保断电，主电路中KM1主触头闭合、KM2主触头断开，电
动机正转。
正-反-停控制线路
a)主电路 b)控制线路
当按下SB3
时，KM1线圈因所在支路的SB3动断触头断开而断电，KM2线圈因
所在支路的SB3动合触头闭合而通电，同时通过KM2动合辅助触头
自锁，主电路中形成KM1主触头断开、KM2主触头闭合的状态，电
动机反转。
当按下
SB1时控制线路中各线圈均断电，电动机停转。所以该控制线路称为
正-反-停控制线路。
KM1线圈与KM2线圈所在支路中既有电气互锁，又有机械互
锁，该控制线路称为电气-机械双重互锁线路，比较安全可靠，是机
电设备中最常用的电气控制环节。

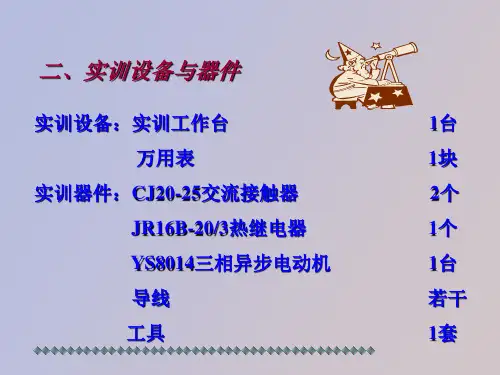

电动机正反转控制线路的原理及检测
SB１
SB２ KM1
KM2
SB３
KM2
KM1
KM1
KM2
控制电路
✓接触器联锁控制
联锁 接触器联锁 按钮联锁
➢控制电路： ➢工作原理： ➢优点：工作安全可靠 ➢缺点： 操作不便
FU 2
FR
SB１
SB２ KM1
KM2
SB３
KM2
KM1
KM1
KM2
控制电路
（２）按钮联锁控制的正反转电路
FU 2
➢控制电路： ➢工作原理： ➢优点：操作方便
➢缺点：易产生故障
FR SB１
SB２ KM1
KM2
SB３
SB３
SB２
KM1
KM2
控制电路
（３）接触器、按钮双重联锁控制
➢控制电路：
➢工作原理： ➢优点：安全可靠，
操作方便
FU2
FR
SB１ SB２
KM1 SB３ KM2
SB３
SB２
KM2
KM1
KM1
KM2
控制电路图
五、实训步骤与要求
1、按图示电路准备好所需的电气元件和工具，并分别 用万用表检查其好坏。
2）如果是控制电路故障，先根据检查控制电路的 方法，找到是哪一段线路故障，然后在这一段上按 照从左到右一步步测量。
例2故障现象：按下SB2，测得电阻是无穷大，如何 查找故障？
5、通电运行 。通过上述检查正确后，可在教师的监 护下通电试车。操作步骤如下：
（1）合上QＳ，接通电源。
（2）按一下起动按钮SB２，接触器KM1线圈得电吸合， 电动机连续正转。
KM2主触头断开 电动机反转停止 KM2自锁触头断开 KM2辅助常闭触头闭合
(图三)双重互锁电机正反转控制原理电路图
电机双重联锁正反转控制
图三、双重联锁（按钮、接触器）正反转控制电路原理图
一、元器件清单
L1 L2 L3
变压器、交流断路器、接触式继电器、热过载继电器、按钮开关、三相交流电动机、导线若干
二、工作原理分析：
A、正转控制：
按下常闭触头先断开（对KM2实现联锁）
SB1常开触头闭合KM1线圈得电
KM1自锁触头闭合（实现自锁M启动连续正转工作
KM1主触头闭合
KM1联锁触头断开（对KM2实现联锁）
B、反转控制：
自锁触头断开（解除自锁M失电，停止正转
常闭触头断开KM1线圈失电主触头断开
按下KM1联锁触头闭合KM2线圈得电SB2常开触头闭合
KM2自锁触头闭合（实现自锁电机M启动连续反转工作
KM2主触头闭合
KM2联锁触头断开（对KM1实现联锁）
C、停止控制：
按下SB3，整个控制电路失电，接触器各触头复位，电机M失电停转；。
电动机正反转电路图（动画自动演示）工作原理
电动机正反转电路图（动画自动演示）工作原理如下图所示，蓝色表示A相，绿色表示B相，红色表示C相，黑色表示合成磁场，横坐标可以表示在空间上的分布，纵坐标可以表示在磁场强度上的大小。
当通入缺相交流电时当通入单相交流电时船乌海底铺设电缆演示图；电动机正反转电路图（动画一）ZNB-S电动机正反转电路如图为ZNB-S电动机正反转电路图。
该电路中，SBF为正转启动按钮，SBR为反转启动按钮，SBP为停止按钮。
为了停止误操作，在正转接触器KM1线圈中串入反转接触器KM2辅助点；同理KM2线圈电路中串入KM1辅助触点。
当按下正转启动按钮SBF时，KM1吸合，电动机正转。
其两对辅助触点。
一对实现自保，即SBF松开后，KM1所能维持吸合状态；另一对常闭触点KM1此时跳开，切断了反转接触器KM2线圈电路，因而即使有人这时按下反转启动按钮SBR也是徒劳的。
三相异步电动机定子回路串联电阻启动控制电路及其Flash模拟演示三相异步电动机正-反转启/停控制电路的Flash模拟演示一、一组gif动画以下是《三相异步电动机正-反转启停控制电路模拟演示》(以下简称：模拟电路) 的时间轴和模拟电路合成的gif动画，时间轴和电路的变换是同步的。
本来启动或停止过程都是很快的，为了阅读的方便，时间轴每隔3秒走一步。
同时动作的电器元件和同一个电器元件的触点则以方便叙述来安排其接通的先后顺序。
因为gif动画是逐帧动画，不理会按钮和AS代码脚本而将其取消了，在FLASH模拟演示的SWF文件中能看见全貌。
二、模拟电路的制作情况正向、反向启动到稳定运行及其总停，不可能安排顺序进行到底，需要在按钮上或在帧上写入转移的AS-好象又叫脚本代码，本Flash动画模拟演示共用40帧，各帧的内容安排如下：1~4帧电路准备就绪（在第4帧写入AS-stop();,），允许正向（在第4帧的正向启动按钮上写入AS-gotoAndPlay(5);）或反向（在第4帧的反向启动按钮上写入AS-gotoAndPlay(12);）启动。
三相电动机正反转控制原理图
三相电动机正反转控制原理图一、原理图
二、说明
LI、L2、L3分别为主回路的三根相线380V, QS1主回路空气开关断路器，FU1—3主回路熔断器，FU4—5控制回路熔断器，QS2控制回路断路器，SB1、SB2、SB3控制按钮,KM1、KM2接触器,FR热继电器，M三相电动机。
当按下按钮SB2时电流经过SB2、KM2的常闭触点到接触器KM1,接触器KM1得电动作，KMI的常开触点自锁电动机M正传开始工作，按下SB1接触器KM1失电，电动机停止工作。
按下按钮SB3时电流经过SB3、KM1的常闭触点到接触器KM2,接触器KM2得电动作，KM2的常开触点自锁电动机M反传开始工作，按下SB1接触器KM2失电，电动机停止工作。
正反转原理图及工作原理分析
正反转原理图及工作原理分析一、正反转原理图正反转原理图是用来描述电机正转和反转的电路图。
正反转电路通常由电源、电机、开关和控制器组成。
1. 电源：提供电能给电机运行，通常为直流电源。
2. 电机：根据电源的供电，产生机械运动。
电机通常由转子和定子组成，其中转子是可以旋转的部分，而定子是固定的部分。
3. 开关：用于控制电机的正转和反转。
开关通常是一个双刀双掷开关，可以连接电机的两个不同极性的引脚。
4. 控制器：用于控制开关的状态，以实现电机的正转和反转。
控制器通常由逻辑电路和触发器组成。
二、工作原理分析1. 正转工作原理：当控制器将开关连接到电机的正极时，电流从正极流入电机的定子，然后通过定子线圈产生磁场。
同时，电流从电机的负极流出，通过转子产生的磁场再回到电源。
根据洛仑兹力的原理，当电流通过定子线圈时，会与转子产生的磁场相互作用，导致转子受到一个力矩，使其旋转。
因此，电机正转时，电流通过定子线圈产生的磁场与转子磁场相互作用，使转子旋转。
2. 反转工作原理：当控制器将开关连接到电机的负极时，电流从负极流入电机的转子，然后通过转子产生的磁场再回到电源。
同时，电流从电机的正极流出，通过定子线圈产生的磁场再回到电源。
在反转时，电流通过转子产生的磁场与定子线圈产生的磁场相互作用，导致转子受到一个力矩，使其旋转。
因此，电机反转时，电流通过转子产生的磁场与定子磁场相互作用，使转子旋转。
3. 控制原理：控制器根据用户的操作，控制开关的状态，以实现电机的正转和反转。
通常情况下，控制器采用逻辑电路和触发器来实现控制开关的状态。
例如，当用户需要实现电机正转时，控制器会将开关连接到电机的正极，使电流流入定子线圈，从而实现电机正转。
反之，当用户需要实现电机反转时，控制器会将开关连接到电机的负极，使电流流入转子，从而实现电机反转。
综上所述，正反转原理图及工作原理分析中，正反转原理图描述了电机正转和反转的电路连接方式，而工作原理分析则解释了电机正转和反转的原理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
正反转控制电路图及其原理分析
要实现电动机的正反转，只要将接至电动机三相电源进线中的任意两相对调接线,即可达到反转的目的．下面是接触器联锁的正反转控制线路,如图所示
图中主回路采用两个接触器,即正转接触器KＭ1和反转接触器KM2．当接触器ＫM１的三对主触头接通时，三相电源的相序按U―V―W接入电动机。
当接触
器KM1的三对主触头断开,接触器ＫM２的三对主触头接通时,三相电源的相序按W―Ｖ―U接入电动机，电动机就向相反方向转动。
电路要求接触器KM1和接触器KＭ2不能同时接通电源,否则它们的主触头将同时闭合，造成U、W两相电源短路。
为此在KM1和KＭ2线圈各自支路中相互串联对方的一对辅助常闭触头，以保证接触器KM1和ＫM２不会同时接通电源,KＭ1和KＭ2的这两对辅助常闭触头在线路中所起的作用称为联锁或互锁作用，这两对辅助常闭触头就叫联锁或互锁触头．
正向启动过程:按下起动按钮SB2，接触器KM1线圈通电,与ＳＢ2并联的KM1的辅助常开触点闭合，以保证KMｌ线圈持续通电,串联在电动机回路中的ＫＭ1的主触点持续闭合,电动机连续正向运转。
停止过程：按下停止按钮SB1,接触器ＫＭｌ线圈断电，与SB２并联的KM1的辅助触点断开，以保证KMｌ线圈持续失电，串联在电动机回路中的ＫMl的主触点持续断开，切断电动机定子电源,电动机停转。
反向起动过程:按下起动按钮ＳB3,接触器KM2线圈通电，与SB３并联的KM2的辅助常开触点闭合,以保证ＫM２线圈持续通电,串联在电动机回路中的KM2的主触点持续闭合,电动机连续反向运转。
对于这种控制线路，当要改变电动机的转向时，就必须先按停止按钮SＢ1，再按反转按钮ＳB３,才能使电机反转。
如果不先按SB1，而是直接按SB３,电动机是不会反转的。
