第一章--电力系统继电保护基础知识
电力系统继电保护及安全自动装置
2、消弧线圈的感性电流能起到补偿接地故障时的容性电流，使 接地故障电流减少。补偿有三种不同的运行方式：欠补偿、全 补偿、过补偿。 （1）欠补偿：补偿后电感电流小于电容电流；（当电网中因故 障或其他原因切除部分线路后，接地故障电容电流减小，导致 电感电流等于电容电流，从而形成全部长的运行方式而造成串 联谐振，出现很大的过电压。） （2）过补偿：补偿后电感电流大于电容电流； （3）全补偿：补偿后电感电流等于电容电流。（会发生串联谐 振从而使消弧线圈受到很高的电压。） \(^o^)/~消弧线圈一般采用过补偿方式
5、提高系统稳定性的主要措施 （1）减小线路电抗； （2）线路上装设串联电容； （3）装设中间补偿设备；（同步调相机、电容器） （4）采用直流输电。 二、中性点接地方式及消弧线圈的补偿方式 1、电力系统中性点接地方式： （1）中性点直接接地；（大接地电流系统：X0/X1≤4—5） ——用在110kV以上的系统中。 （2）中性点经消弧线圈接地；（小接地电流系统：X0/X1＞4— 5） ——用在3—35kV系统中。
通过预防事故或缩小事故范围来提高系统运行的可靠性， 最大限度地保证向用户安全连续供电。
五、继电保护的基本原理
——利用短路故障时电气量的变化，便构成了各种原理的继电 保护。 （1）根据短路故障时电流的增大，可构成过电流保护。 （2）根据短路故障时电压的降低，可构成电压保护。 （3）根据短路故障时电流与电压之间相角的变化，可构成功率 方向保护。 （4）根据电压与电流比值的变化，可构成距离保护。 （5）根据故障时被保护元件两端电流相位和大小的变化，可构 成差动保护。 （6）根据不对称故障时出现的电流、电压的相序分量，可构成 零序电流保护、负序电流保护和负序功率方向保护。 \(^o^)/~此外，除了反应工频电气量的保护外，还有反应非工 频电气量的保护，如电力变压器的瓦斯保护及反应电动机绕组 温度升高的过负荷或过热保护等。

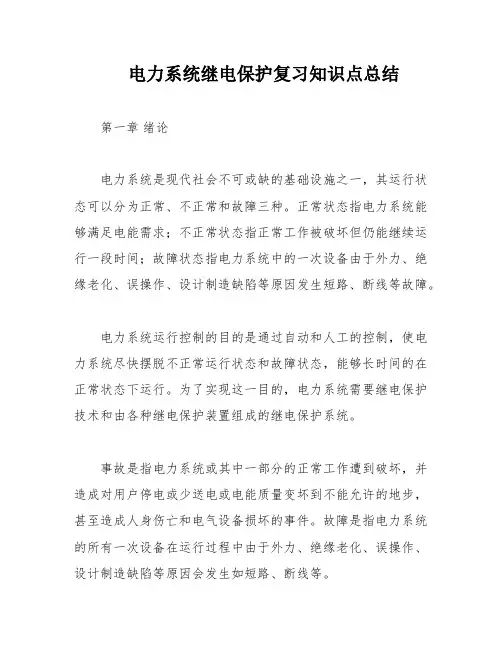

电力系统继电保护复习知识点总结
电力系统继电保护复习知识点总结第一章绪论电力系统是现代社会不可或缺的基础设施之一，其运行状态可以分为正常、不正常和故障三种。
正常状态指电力系统能够满足电能需求；不正常状态指正常工作被破坏但仍能继续运行一段时间；故障状态指电力系统中的一次设备由于外力、绝缘老化、误操作、设计制造缺陷等原因发生短路、断线等故障。
电力系统运行控制的目的是通过自动和人工的控制，使电力系统尽快摆脱不正常运行状态和故障状态，能够长时间的在正常状态下运行。
为了实现这一目的，电力系统需要继电保护技术和由各种继电保护装置组成的继电保护系统。
事故是指电力系统或其中一部分的正常工作遭到破坏，并造成对用户停电或少送电或电能质量变坏到不能允许的地步，甚至造成人身伤亡和电气设备损坏的事件。
故障是指电力系统的所有一次设备在运行过程中由于外力、绝缘老化、误操作、设计制造缺陷等原因会发生如短路、断线等。
继电保护装置是一种自动装置，能够反应电力系统中电气设备发生故障或不正常运行状态，并动作与断路器跳闸或发出信号。
保护装置的基本任务是自动、迅速、有选择性的将故障元件从电力系统中切除，使元件免于继续遭到损坏，保障其它非故障部分迅速恢复正常运行；反应电气设备的不正常运行状态，并根据运行维护条件，而动作于发出信号或跳闸。
保护装置的构成包括测量比较元件、逻辑判断元件和执行输出元件。
测量比较元件用于测量通过被保护电力元件的物理参量，并与其给定的值进行比较，根据比较结果，给出“是”“非”“1”性质的一组逻辑信号，从而判断保护装置是否应启动。
逻辑判断元件根据测量比较元件输出逻辑信号的性质、先后顺序、持续时间等，使保护装置按一定的逻辑关系判定故障的类型和范围，最后确定是否该使断路器跳闸、发出信号或不动作，并将对应的指令传给执行输出部分。
执行输出元件根据逻辑判断部分传来的指令，发出跳开断路器的跳闸脉冲及相应的动作信息、发出警报或不动作。
对电力系统继电保护的基本要求包括可靠性、选择性、速动性和灵敏性。
继电保护基础知识
电力系统继电保护一词泛指继电保护技术和由各种继电 保护装置组成的继电保护系统，包括继电保护的原理设 计、配置、整定、调试等技术，也包括由获取电量信息 的电压、电流互感器二次回路，经过继电保护装置到断 路器跳闸线圈的一整套具体设备，如果利用通讯手段传 送信息，还包括通讯设备。
2).继电保护的基本作用
继电保护装置构成示意图
1.2.2 继电保护装置的构成
以过电流保护装置为例,来说明继电保护的组成和 基本工作原理.
动作过程：电流继电器动作时其触点闭合， 中间继电器得电，由中间继电器KM触点通 线路断路器跳闸回路，同时信号继电器KS 发出保护跳闸信号。
§1.3 对继电保护的基本要求
对于继电保护，在技术上一般应满足四个基本要 求：选择性、速动性、灵敏性、可靠性。即保护 的四性。 1.3.1 选择性 ( Selectivity ) 选择性是指保护装置动作时，仅将故障元件或线 路从电力系统中切除，使停电范围尽量缩小，以 保证系统中的无故障部分仍能继续安全运行。 选择性就是故障点在区内就动作，在区外不动作。 术语：主保护 远后备保护 近后备保护
4)继电保护的主要特点
微机保护充分利用了计算机技术上的两个显著优势：高速的运算能力和完 备的存贮记忆能力，以及采用大规模集成电路和成熟的数据采集，A/D模数 变换、数字滤波和抗干扰措施等技术，使其在速动性、可靠性方面均优于以 往传统的常规保护，而显示了强大生命力，与传统的继电保护相比，微机保 护有许多优点，其主要特点如下： 1）改善和提高继电保护的动作特征和性能，正确动作率高。主要表现在 能得到常规保护不易获得的特性；其很强的记忆力能更好地实现故障分量保 护；可引进自动控制、新的数学理论和技术，如自适应、状态预测、模糊控 制及人工神经网络等，其运行正确率很高，已在运行实践中得到证明。 2）可以方便地扩充其他辅助功能。如故障录波、波形分析等，可以方便 地附加低频减载、自动重合闸、故障录波、故障测距等功能。 3）工艺结构条件优越。体现在硬件比较通用，制造容易统一标准；装置 体积小，减少了盘位数量；功耗低。 4）可靠性容易提高。体现在数字元件的特性不易受温度变化、电源波动、 使用年限的影响，不易受元件更换的影响；且自检和巡检能力强，可用软件 方法检测主要元件、部件的工况以及功能软件本身。 5）使用灵活方便，人机界面越来越友好。其维护调试也更方便，从而缩 短维修时间；同时依据运行经验，在现场可通过软件方法改变特性、结构。 6）可以进行远方监控。微机保护装置具有串行通信功能，与变电所微机 监控系统的通信联络使微机保护具有远方监控特性。
第一章继电保护基本知识
第一节 继电保护的任务及基本要求一、继电保护的任务是：1. 当电力系统出现故障时，继电保护装置应能快速、有选择地将故障元件从系统中切除，使故障元件免受损坏，保证系统其他部分继续运行。
2. 当电力系统出现不正常工作状态时，继电保护能及时反应，一般发出信号，告诉值班人员予以处理。
在无人值班时，保护装置可经过延时作用于减负荷或跳闸。
二、对继电保护的基本要求 1. 选择性所谓继电保护的选择性是指继电保护动作时，仅将故障元件从系统中切除，保证系统无故障部分继续运行。
例如，当K 1点短路时，L 1线路两侧保护1、2动作，QF 1、QF 2跳闸，是选择性动作。
当K 2点短路时，L 3线路保护5动作，QF 5跳闸是有选择性动作；当保护5拒动或QF 5拒动时，保护1、3动作，QF 1、QF 3跳闸也是选择性，但保护5动作同时，保护1、3动作，为非选择性。
2. 速动性速动性又叫迅速性，是指继电保护装置动作要快速。
3. 灵敏性继电保护的灵敏性是指其对保护范围内发生的故障或不正常工作状态的反应能力。
4. 可靠性继电保护的可靠性是指电力系统在正常运行时，继电保护装置应可靠地不动作；当发生故障或不正常工作状态时，继电保护应可靠地动作。
前者称为安全性，后者称为可依赖性。
不该动作而动作叫误动作；该动作而不动作叫拒动作。
第二节 继电保护的基本构成与分类一、 继电保护的基本构成继电保护装置由测量部分、逻辑部分和执行部分组成，如图1-2所示。
测量部分的作用是测量被保护元件的运行参数，并与保护的整定值进行比较，以判断被保护元件是否发生故障。
逻辑部分是根据测量部分输出的信号，按照预定的逻辑关系，判断保护装置是否应该动作，即实现选择性的要求，并向执行部分发出信号。
执行部分根据逻辑部分送来的信号，按照预定的任务，动作于断路器跳闸或发出信号。
1-1 继电保护的选择性1-2 继电保护基本原理构成一、 微机保护装置的硬件结构 （一）微机保护装置的构成一套微机保护装置的硬件构成可分为四部分：数据采集系统、输出输入接口、微型计算机系统及电源如图1-3、1-4所示。
继电保护基本知识
第三章 电网的电流保护
1 90°接线方式
优点：① 对各种两相短路都没有死区，因为继电器加入的是非故障的相间电压，其值很高；② 适当选择内角α后，对线路上各种相间故障都能保证动作的方向性。
缺点：三相短路时仍有死区。
第四章 电网接地故障的零序电流保护
1.中性点直接接地电网发生单相接地短路时，零序电流、零序电压的分布特点；
零序电压：故障点零序电压最高，离故障点越远，零序电压越低，变压器中性点接地处为零。
零序电流：分布：与变压器中性点接地的多少和位置有关；大小：与线路及中性点接地变压器的零序阻抗有关。
零序功率：分布：短路点零序功率最大；方向：对于发生故障的线路，两端的零序功率方向为线路—母线。
第五章 距离保护
纵差动保护和电流速断保护：防御变压器绕组、套管及引出线上的故障 。
2 ： 励磁涌流特点
特点：有很大成分的非周期分量；有大量的高次谐波，尤以二次谐波为主；波形经削去负波后出现间断。
防止励磁涌流造成差动保护误动的措施主要有：采用具有速饱和铁芯的差动继电器，采用二次谐波制动，采用间断角原理的差动保护，采用波形对称原理的差动保护。
2 ： 发电机定子绕组单相接地特点
（1）有零序电压出现，其大小与α成正比；（2）接地点通过容性零序电流，大小与α及C0G、C0l有关； （3）当发电机定子绕组内部发生单相接地时，机端零序电流互感器中流过的电流为外接元件电容电流，方向由发电机流向母线；（4）当发生外部单相接地时，机端零序电流互感器中流过的电流为发电机本身的电容电流，方向由外部流向发电机。
3 : 线路发生故障保护和重合闸的动作情况
对于瞬时性故障，两侧保护动作，断路器断开，线路失去电压，检无压侧重合闸先进行重合。重合成功，另一侧同步检定继电器在两侧电源符合同步条件后再进行重合，恢复正常供电；
继电保护基础知识
第一节继电保护基础知识1．什么是继电保护装置和安全自动装置？答：当电力系统中的电力元件或电力系统本身发生了故障或危及安全运行的事件时，能自动向值班员发出警告信号，或向所控制的断路器发跳闸指令，以终止事件的发展。
实现这种自动化措施的设备，用于保护电力元件的，称为继电保护装置；用于保护电力系统的，称为电力系统安全自动装置。
2．继电保护在电力系统中的任务是什么？答：(1) 当被保护的电力元件发生故障时，继电保护装置迅速地给距离故障元件最近的断路器发出跳闸命令，使故障元件及时从电力系统中隔离，最大限度的维护系统稳定，降低元件损坏程度。
(2) 反映电气设备的不正常工作情况，及时发出信号，以便值班人员处理，或由安全自动装置及时调整，恢复系统正常运行。
3．电力系统对继电保护的基本要求是什么？答：继电保护装置必须满足可靠性、选择性、灵敏性和速动性四个要求，具体分述如下：(1) 可靠性。
保护装置的可靠性是指当被保护设备区内发生故障时，保护装置应可靠动作；被保护设备区外发生故障时，保护装置不发生误动作。
(2) 选择性。
保护装置的选择性是指电力系统发生故障时，首先由故障设备的保护切除故障；如故障设备的保护或断路器拒动时，由相邻设备的保护动作，将故障切除。
尽量缩小切除故障的停电范围。
(3) 灵敏性。
保护装置的灵敏性是指保护装置对其动作区内的故障能可靠反映的能力。
一般用灵敏系数来衡量，反映故障时数值参量增加的保护装置的灵敏系数为：Klm=保护区末端金属性短路故障时的最小参量／保护的整定动作值反映故障时数值参量减少的保护装置的灵敏系数为Klm=保护的整定动作值／保护区末端金属性短路故障时的最大参量(4) 速动性。
保护装置的速动性是指保护装置应以允许的尽可能快的速度切除故障，减轻故障对设备损坏程度，提高尽快恢复电力系统稳定运行的能力。
4．什么是主保护、后备保护、辅助保护和异常运行保护？答：主保护是满足系统稳定和设备安全要求，能以最快速度有选择地切除被保护线路和设备的保护。
《继电保护》基础知识
第一章继电保护工作基本知识第一节电流互感器电流互感器（CT）是电力系统中很重要的电力元件，作用是将一次高压侧的大电流通过交变磁通转变为二次电流供给保护、测量、录波、计度等使用，本局所用电流互感器二次额定电流均为5A，也就是铭牌上标注为100/5，200/5等，表示一次侧如果有100A或者200A 电流，转换到二次侧电流就是5A。
电流互感器在二次侧必须有一点接地，目的是防止两侧绕组的绝缘击穿后一次高电压引入二次回路造成设备与人身伤害。
同时，电流互感器也只能有一点接地，如果有两点接地，电网之间可能存在的潜电流会引起保护等设备的不正确动作。
如图1.1，由于潜电流I X的存在，所以流入保护装置的电流I Y≠I，当取消多点接地后I X＝0，则I Y＝I。
在一般的电流回路中都是选择在该电流回路所在的端子箱接地。
但是，如果差动回路的各个比较电流都在各自的端子箱接地，有可能由于地网的分流从而影响保护的工作。
所以对于差动保护，规定所有电流回路都在差动保护屏一点接地。
图1.1电流互感器实验1、极性实验功率方向保护及距离保护，高频方向保护等装置对电流方向有严格要求，所以CT必2、变比实验须做极性试验，以保证二次回路能以CT的减极性方式接线，从而一次电流与二次电流的方向能够一致，规定电流的方向以母线流向线路为正方向，在CT本体上标注有L1、L2，接线盒桩头标注有K1、K2，试验时通过反复开断的直流电流从L1到L2，用直流毫安表检查二次电流是否从K1流向K2。
线路CT本体的L1端一般安装在母线侧，母联和分段间隔的CT本体的L1端一般都安装在I母或者分段的I段侧。
接线时要检查L1安装的方向，如果不是按照上面一般情况下安装，二次回路就要按交换头尾的方式接线。
CT需要将一次侧电流按线性比例转变到二次侧，所以必须做变比试验，试验时的标准CT是一穿心CT，其变比为（600/N）/5，N为升流器穿心次数，如果穿一次，为600/5。
对于二次是多绕组的CT，有时测得的二次电流误差较大，是因为其他二次回路开路，是CT 磁通饱和，大部分一次电流转化为励磁涌流，此时应当把其他未测的二次绕组短接即可。
电力系统继电保护
3
§1-2 保护装置构成基本原理和组成 一、保护装置的原理
利用发生故障时，电力系统的一些基本参数（电流、 电压、相角）与正常运行时的差别来实现保护。 二、构成 1、测量单元：测量被保护元件运行参数的变化，并 与保护的整定值进行比较 2、逻辑单元：对测量单元送来的信号进行综合判断， 决定保护装置是否需要动作。 3、执行单元：根据逻辑单元的决定，发出信号或跳 闸命令 故障参数量→测量→逻辑→执行→跳闸或信号脉冲
带自保持，手动复归；
带自保持线圈，自动复归。
21
⑤信号继电器 用途：用来指示保护装置的动作，同时接通灯光、 音响信号。 结构：吸引衔铁式（DX-11型） 原理：线圈通电动作（触点闭合，掉牌） 自保持（机械自保持）,手动复归 类型：串联信号继电器（电流型） 并联信号继电器（电压型） DXM-2A：磁力自保持灯光显示代替机械掉牌 干簧触点工作线圈、复归线圈（极性不能反接）
19
线圈电压消失→弹簧1作用→衔铁、连杆立即返回原 位（摩擦离合器使主传动轮不能带动延时机构，复 归不延时） 动作时间整定：改变静触点位置（9a与9b之间距离） 特点：线圈短时通电（可缩小继电器尺寸），若通 电时间>30s，需在线圈回路串接一个附加电阻 （P121图8-7）
正常起动→Rf被短接 动作后→Rf串接，保证热稳定 ④中间继电器 用途：增加触点数量和容量，动作和返回可带不大 的延时，可以构成自保持回路 结构：吸引衔铁式（DZ-10系列）
第一章电力系统继电保护概述
§1-1 继电保护的作用 一、电力系统的组成及其生产特点
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一章电力系统继电保护基础知识1.1 判断题1.1。
1电力系统振荡时任何一点电流与电压之间的相位角都随功角的变化而改变；而短路时，系统各点电流与电压之间的角度基本不变的。
（）答:对1.1.2 某电厂的一条出线负荷功率因数角发生了摆动，由此可以断定电厂与系统之间发生了振荡。
（ )答：错1.1。
3 系统振荡时，变电站现场观察到表计每秒摆动两次，系统的振荡周期应该是0.5秒。
（ )答:对1。
1。
4 暂态稳定是指电力系统受到小的扰动（如负荷和电压较小的变化)后，能自动地恢复到原来运行状态的能力。
（）答：错1.1.5 全相振荡是没有零序电流的,非全相振荡是有零序电流的，但这一零序电流不可能大于此时再发生接地故障时,故障分量中的零序电流.（）答：错1。
1。
6 系统振荡时，线路发生断相，零序电流与两侧电动势角差的变化无关,与线路负荷电流的大小有关.( ）答：错1。
1.7 电力系统振荡时,电流速断、零序电流速断保护有可能发生误动作。
（）答：错1。
1.8 快速切除线路和母线的短路故障是提高电力系统静态稳定的重要手段。
（）答：错1。
1.9 电力系统的不对称故障有三种单相接地、三种两相短路接地、三种两相短路和断线、系统振荡。
（）答:错1。
1.10 零序、负序功率元件不反应系统振荡和过负荷。
（）答:对1。
1。
11 220kV系统时间常数较小，500kV系统时间常数较大，后者短路电流非周期分量的衰减较慢。
（ )答：对1。
1.12 电力系统有功出力不足时,不只影响系统的频率，对系统电压的影响更大。
( ）答：错1.1.13 空载长线路充电时，末端电压会升高。
这是由于对地电容电流在线路自感电抗上产生了电压降。
（）答：对1。
1。
14 无论线路末端断路器是否合入，始端电压必定高于末端电压.（）答：错1.1。
15 输电线路采用串联电容补偿,可以增加输送功率、改善系统稳定及电压水平。
（ )答：对1.1.16 连锁切机即指在一回线路发生故障而切除这回线路的同时，连锁切除送电端发电厂的部分发电机。
（）答：对1.1.17 只要电源是正弦的,电路中的各个部分电流和电压也是正弦的.( ）答：错1.1。
18 在线性电路中，如果电源电压是方波,则电路中各个部分的电流及电压也是方波。
（）答：错1.1.19 纯电阻电路中，各部分电流与电压的波形是相同的。
（）答:对1。
1.20 当流过某负荷的电流i=1.4sin（314t+∏/12) A时其端电压为u=311sin（314t-∏/12）V,那么负荷一定是容性负荷。
（）答：对1。
1。
21 由母线向线路送出有功100MW、无功100Mvar，电压超前电流的角度是45°。
（）答:对1.1。
22 我国电力系统中性点有三种接地方式：①中性点直接接地；②中性点经间隙接地；③中性点不接地。
（ )答：错1.1。
23 我国66kV及以下电压等级的电网中，中性点采用中性点不接地方式或经消弧线圈接地方式。
这种系统被称为小电流接地系统。
（）答:对1.1.24 中性点经消弧线圈接地系统,不采用欠补偿和全补偿的方式，主要是为了避免造成并联谐振和铁磁共振引起过电压。
( ）答：错1.1。
25 中性点经消弧线圈接地的系统普遍都采用全补偿方式，因为此时接地故障电流最小。
（）答:错1.1。
26 中性点经消弧线圈接地系统采用过补偿方式时，由于接地点的电流是感性的，熄弧后故障相电压恢复速度加快。
( ）答：错1.1.27 在中性点不接地系统中，发生单相接地时，电压互感器开口三角电压有零序电压产生，是因为一次系统电压不平衡产生的。
（ )答：错1。
1.28 在小接地电流系统中,某处发生单相接地时，母线电压互感器开口三角的电压不管距离远近,基本上电压一样高。
（）答：对1.1。
29 在小接地电流系统中，线路上发生金属性单相接地时，故障相电压为零,三个线电压的大小和相位与接地前相同。
（）答：对1。
1.30 在小电流接地系统中发生单相接地故障时，其相间电压基本不变。
（）答：对1。
1。
31 中性点不接地系统中，单相接地故障时，故障线路上的容性无功功率的方向为由母线流向故障点。
（ )答：错1。
1。
32 在小电流接地系统中，发生单相接地故障时，非故障线路的零序电流超前零序电压90°，故障线路的零序电流滞后零序电压90°。
( ）答：对1.1.33小电流接地系统中,发生单相接地故障时,非故障线路的零序电流落后零序电90°,故障线路的零序电流超前零序电压90°（）答:错1。
1.34 在中性点不接地系统中，如果忽略电容电流，发生单相接地，系统一定不会有零序电流。
（）答:对1.1.35 五次谐波电流的大小或方向可以作为中性点非直接接地系统中,查找故障线路的一个判据。
（）答：对1.1。
36 电力系统中有接地故障时将出现零序电流。
（）答：错1。
1.37 电力变压器中性点直接接地或经消弧线圈接地的电力系统,称为大电流接地系统。
（）答：错1.1。
38 在变压器中性点直接接地系统中，当发生单性接地故障时,将在变压器中性点产生最大的零序电压。
（）答:错1。
1.39 大电流接地系统系指所有的变压器中性点均直接接地的系统。
（）答：错1.1.40 如果系统中各元件的阻抗角都是80°，那么正方向短路时3Uo超前3Io80°，反方向短路时，3Uo落后3Io 110°.（）答：错1.1。
41 线路发生接地故障，正方向时零序电压滞后零序电流，反方向时零序电压超前零序电流.（ )答：对1。
1。
42 中性点直接接地系统发生单相接地故障时，两个非故障相的电流一定为零。
（ ) 答：错1.1。
43 在中性点直接接地系统中,某线路的零序功率方向元件的零序电压接于母线电压互感器的开口三角电压时,在线路非全相运行时,该元件会动作.( ）答：对1。
1。
44 大电流接地系统单相接地故障时，故障点零序电流的大小只与系统中零序网络有关，与系统运行方式大小无关。
( ）答：错1.1.45 大电流接地系统中接地短路时，系统零序电流的分布与中性点接地点的多少有关，而与其位置无关。
（）答：错1。
1.46 只要系统零序阻抗和零序网络不变，无论系统运行方式如何变化，零序电流的分配和零序电流的大小都不会发生变化。
( ）答：错1.1.47 接地故障时零序电流的分布与发电机的停、开有关.（ )答：错1.1。
48 220kV终端变电站主变压器的中性点接地与否都不再影响其进线故障时送电侧的接地短路电流值。
（）答：错1.1.49 平行线路之间的零序互感对线路零序电流的幅值有影响，对零序电流与零序电压之间的相位关系无影响.（）答：错1.1.50 平行线路之间存在零序互感，当相邻平行线流过零序电流时，将在线路上产生感应零序电动势，有可能改变零序电流与零序电压的相量关系。
（ )答:对1。
1。
51 有零序互感的平行线路中，一条检修停运，并在两侧挂有接地线,如果运行线路发生了接地故障，出现零序电流，会在停运检修的线路上产生感应电流，反过来又会在运行线路上产生感应电动势,使运行线路零序电流减小。
（）答：错1。
1.52 由于互感的作用，平行双回线外部发生接地故障时，该双回线中流过的零序电流要比无互感时小.（ )答：对1。
1.53 把三相不对称相量 ABC分解为正序、负序及零序三组对称分量时，A相正序分量A1和A 相负序分量A2的计算式分别为：A1＝1/3（A+a2B+aC),A2＝1/3(A+aB+a2C）。
（）答：错1.1。
54 电力系统正常运行和三相短路时，三相是对称的，即各相电动势时对称的正序系统，发电机、变压器、线路及负荷的每相阻抗都是相等的。
（）答：对1.1.55 静止元件（如线路和变压器）的负序和正序阻抗是相等的，零序阻抗则不同于正序或负序阻抗;旋转元件(如发电机和电动机）的正序、负序和零序阻抗三者互不相等。
( )答:对1。
1.56 对不旋转的电气设备,其正序电抗X1与负序电抗X2是相等的。
对发电机来讲，由于其d轴和q轴气隙不均匀，所以严格地讲正序电抗X1与负序电抗X2是不相等的.( )答：对1.1.57 电力变压器不管其接线方式如何，其正、负、零序阻抗均相等。
（）答：错1.1.58 在系统故障时,把发电机定子中感应出相应地电动势作为电压降处理后，发电机的电动势也有负序、零序分量。
（ )答:错1.1。
59 线路发生单相接地故障，其保护安装处的正序、负序电流大小相等，相序相反。
（ )答:错1.1.60 当线路出现不对称运行时，因为没有发生接地故障，所以线路没有零序电流。
( )答：错1.1。
61 在中性点直接接地系统中，只要出现接地故障，一定会出现零序电流分量.出现非全相运行状态，一定会出现负序和零序电流。
（）答：错1.1.62 三次谐波的电气量一定是零序分量.（）答：对1.1。
63 零序电压和零序电流一定是三次谐波。
（）答：错1.1。
64 发生各种不同类型短路时,电压各序对称分量的变化规律是，三相短路时，母线上正序电压下降得最厉害，单相短路时正序电压下降最少。
（）答:对1。
1。
65 正序电压是越靠近故障点数值越小，负序电压和零序电压是越靠近故障点数值越大.（ ) 答：对1.1.66 正序电压和负序电压是越靠近故障点数值越小,零序电压是越靠近故障点数值越大。
( ）答：错1。
1。
67 当线路出现非全相运行时，由于没有发生接地故障,所以零序保护不会发生误动.( ）答：错1.1。
68 在零序序网图中,图中没有出现发电机的电抗是发电机的零序电抗为零。
（ )答:错1.1.69 零序电流保护能反应各种不对称故障，但不反应三相对称故障。
（ )答：错1。
1。
70 在大电流接地系统中，某线路的负序功率方向继电器的负序电压接于母线电压互感器的电压时，在线路非全相运行时,该继电器会动作。
（）答：对1。
1.71 在大电流接地系统中，两相短路对系统的危害比三相短路大,在某些情况下，单相接地短路电流比三相短路电流还要大.（）答：对1。
1。
72 同一运行方式的大电流接地系统，在线路同一点发生不同类型短路，那么短路点三相短路电流一定比单相接地短路电流大。
( ）1。
1.73 在大电流接地系统中，如果正序阻抗与负序阻抗相等，则单相接地故障电流大于三相短路电流的条件是：故障点零序综合阻抗小于正序综合阻抗。
（ )答：对1。
1.74 大电流接地系统单相接地时,故障点的正、负、零序电流一定相等，各支路中的正、负、零序电流可不相等.（ )答：对1。
1。
75 在双侧电源线路上短路点的零序电压始终是最低的，短路点的正序电压始终是最高的。
（）答：错1.1.76 在系统发生接地故障时,相间电压中会出现零序电压分量.（）答：错1。
1.77 保护安装点的零序电压，等于故障点的零序电压减去由故障点至保护安装点的零序电压降，因此保护安装点距离故障点越近,零序电压越高.（）答:对1.1。
