工业厂房排烟天窗的通风设计原理
工业通风课设
工业通风课设一、引言工业通风是指通过机械方式将室内空气排出，以维持室内空气质量和温度的一种技术。
在工业生产过程中，由于生产设备、化学物质等的存在，会产生大量的废气、热量和湿度等有害物质，对工作环境和工人的健康造成威胁。
建立一个良好的通风系统对于保障工作环境安全和提高生产效率至关重要。
本文将围绕工业通风的原理、设计和应用等方面进行探讨，并结合实际案例进行分析。
二、工业通风原理1. 空气流动原理在工业通风系统中，空气流动是实现室内空气排出和新鲜空气进入的关键。
根据流动方式的不同，可以将空气流动分为自然通风和强制通风两种类型。
自然通风是指通过建筑物或设备上的自然开口（如窗户、门等）以及建筑物周围的自然气流来实现空气流动。
自然通风具有简单、经济的特点，但其通风效果受到气流和气温的影响较大。
强制通风则是通过机械设备（如风机、排风扇等）驱动空气流动，以达到更好的通风效果。
强制通风系统可以根据需要调节空气流量和流速，适应不同工业场所的要求。
2. 通风系统设计原则工业通风系统的设计需要考虑以下几个方面：•空气质量要求：根据不同工业场所的特点和生产过程中产生的废气种类，确定室内空气质量指标，并据此确定通风系统的设计参数。
•通风量计算：根据工业场所的面积、高度、人员数量等因素，结合空气质量要求，计算出所需的通风量。
•通风系统布局：根据工业场所的布局和特点，确定合理的通风系统布局，并考虑排放口和进风口位置的选择。
•设备选择：根据通风量计算结果和实际情况，选用适当的通风设备，并进行合理配置。
•运行控制：设计合理的运行控制策略，确保通风系统能够按需工作，并实现节能效果。
三、工业通风系统设计案例分析以某化工厂的通风系统设计为例，对其进行分析。
1. 工业场所特点该化工厂生产过程中产生大量的废气，含有有害物质和高温气体。
由于工艺要求，生产车间内温度较高，需要通过通风降温。
2. 设计方案根据该化工厂的特点和要求，设计了以下通风系统方案：•自然通风：在车间上部设置天窗，利用自然气流实现部分废气的排出和新鲜空气的进入。
自然通风原理
依靠自然通风可以保证厂房内不断带走多余的热量、废气，同时补充新鲜空气，空气不间断的循环，不需要消耗动力，节省能源，节省设备投资和运行费用，因而是一种经济有效的通风方法。
、利用风压做驱动力则称风压通风，利用热压做驱动力则称热压通风。
室外自然风吹向建筑物时，在建筑物的迎风面形成正压区，背风面形成负压区，利用两者之间的压差进行室内通风，就是风压通风。
而热压通风则是因为室内外温度差引起空气的密度差而产生的空气流动。
一般的厂房由于设备等原因，室内空气温度高于室外，使室外空气由建筑物的下部进入室内，而从建筑物的上部排到室外。
麦克威流线型自然通风器（MCW5型通风天窗）排气原理
麦克威并列风道式自然通风器（MCW1型通风天窗）排气原理
有关自然通风器的相关技术资料请参考四川麦克威科技主编的最新国标图集11CJ33《通风采光天窗》，图集可到四川麦克威网站下载。
通风天窗(屋顶通风器)排气理论概述
通风天窗（屋顶通风器）排气理论概述近年来，随着人们物质和文化生活水平的不断提高，及工业产品质量高品位化的需求，对工业厂房内环境质量的要求愈来愈高，而提高厂房内部环境质量的重要环节就是改善厂房的自然通风设计，组织好厂房内部的进、排气流，使厂房内获得应有的新鲜空气，茅毒乏毫两二人身体健康和产品质量的大量余热、污浊气流和有害气体：图1所示为热压作用下的厂房自然通风原理图：图中F1为进口面积、F2为排气口面积、△P1为进气压力、△P2为排气压力，中和面以上为排气区、中和面一下为进气区。
由原理图可明显看出：厂房自然通风设计的原影应该是尽量设法降低中和面的位置。
因为中和面的位置低，就意味着由室外进入厂房内的新鲜空气，绝大部分或全部都流经作业区范围。
显然这对降低作业区温度、提高作业区空气质量，即提高自然通风效果，将起着决定性作用。
另外，中和面的位置愈低则图中的h2值就愈大，而h2值愈大，则排气压力△P2就愈大。
在排气量一定的前提下增大排气压力△P2就意味着可减小排气口天窗开口面积F2。
不言而喻，减小天窗开口面积，必然对减少厂房结构断面、降低厂房土建工程投资起到较大的作用。
由自然通风原理可知，当进、排气量为定值时，降低中和面位置的关键手段，就是合理协调进、排气口面积的比值。
当进气口面积F1大于排气口面积F2时，则中和面的位置即低，反之，当排气口面积F2大于进气口面积F1时，则中和面位置即高。
当不考虑局部机械通风的影响时．由厂房进气量等于排气量的原理，即可推导出以下计算公式由式(1)和式(2)计算可知，当进气口面积和排气口面积相等时，即Fl=F2时，则中和面积的位置居于进、排气口中心线间距H之中，即h1=h2，如图1所示。
当进气口面积为排气口面积的1/2，即F1=F2／2时，则中和面位置很高，此时h1=4／5H，h2=1/5H．如图2所示。
当进气口面积为排气口面积的1/3时，即F1=F2/3时，则如图3所示，中和面的的位置更高。
厂房自然通风的基本原理
⑥、白色：界线标志，用于地面分界线。
沉式天窗，热源应与下沉底板错开布置。
③ 多跨厂房中，利用冷热跨间隔布置，且用轻质吊墙（距地3m左右）分隔
二者，以便组织通风。
④ 连续多跨均为热跨时，可将跨间分离布置，以便缩短进排气口的路径。
第四节 单层厂房立面设计及内部空间处理
一、立面设计：
1、影响立面设计的因素主要有以下几个方面：
厂房自然通风的基本原理
三、自然通风：
1、厂房自然通风的基本原理：
(1)、热压作用
(2)、风压作用
2、厂房的自然通风：
(1)、冷加工车间的自然通风：
冷加工车间无大的热源，室内余热量较小，利用门窗就可以满足室内通风换气的要求。由于室内外温差小，组织自然通风时可结合工艺与总平面设计进行，尽量使厂房纵向垂直于夏季主导风向或不小于45°倾角，厂房宽度限制在60m以内。在外墙上设窗，在纵横贯通的通道端部设门，以便组织穿堂风。为避免气流分散，影响穿堂风的流速，冷加工车间不宜设置通风天窗，但为了排除积聚在屋盖下部的热空气，可以设置通风屋脊。
2）、通风天窗的类型：
① 、矩形通风天窗。
②、下沉式通风天窗。
③、开敞式厂房。
3）、合理布置热源：
热源布置的恰当，对于热加工厂房的通风降温起重要作用。在布置热源时，要注意以下几点：
① 利用穿堂风的风向，热源应布置在复杂主导风向的下风向；
② 有天窗时，利用热压为主的自然通风，热源应布置在天窗口的下方；下
4、室内小品及绿化的影响：
室内布置建筑小品和绿化，可以使人产生亲切感，减少工人的疲劳，使工人在轻松、自然地环境中工作，提高劳动生产效率。

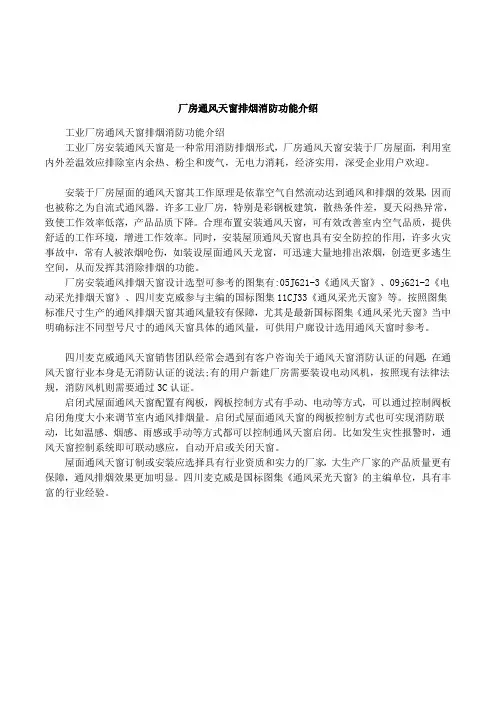

厂房通风天窗排烟消防功能介绍
工业厂房通风天窗排烟消防功能介绍
工业厂房安装通风天窗是一种常用消防排烟形式，厂房通风天窗安装于厂房屋面，利用室内外差温效应排除室内余热、粉尘和废气，无电力消耗，经济实用，深受企业用户欢迎。
安装于厂房屋面的通风天窗其工作原理是依靠空气自然流动达到通风和排烟的效果，因而也被称之为自流式通风器。许多工业厂房，特别是彩钢板建筑，散热条件差，夏天闷热异常，致使工作效率低落，产品品质下降。合理布置安装通风天窗，可有效改善室内空气品质，提供舒适的工作环境，增多火灾事故中，常有人被浓烟呛伤，如装设屋面通风天龙窗，可迅速大量地排出浓烟，创造更多逃生空间，从而发挥其消除排烟的功能。
屋面通风天窗订制或安装应选择具有行业资质和实力的厂家，大生产厂家的产品质量更有保障，通风排烟效果更加明显。四川麦克威是国标图集《通风采光天窗》的主编单位，具有丰富的行业经验。
四川麦克威通风天窗销售团队经常会遇到有客户咨询关于通风天窗消防认证的问题，在通风天窗行业本身是无消防认证的说法;有的用户新建厂房需要装设电动风机，按照现有法律法规，消防风机则需要通过3C认证。
启闭式屋面通风天窗配置有阀板，阀板控制方式有手动、电动等方式，可以通过控制阀板启闭角度大小来调节室内通风排烟量。启闭式屋面通风天窗的阀板控制方式也可实现消防联动，比如温感、烟感、雨感或手动等方式都可以控制通风天窗启闭。比如发生灾性报警时，通风天窗控制系统即可联动感应，自动开启或关闭天窗。
厂房安装通风排烟天窗设计选型可参考的图集有:05J621-3《通风天窗》、09j621-2《电动采光排烟天窗》、四川麦克威参与主编的国标图集11CJ33《通风采光天窗》等。按照图集标准尺寸生产的通风排烟天窗其通风量较有保障，尤其是最新国标图集《通风采光天窗》当中明确标注不同型号尺寸的通风天窗具体的通风量，可供用户廊设计选用通风天窗时参考。
通风排烟系统的原理
通风排烟系统的原理通风排烟系统是指一种用于将建筑物内部的烟气、有害气体和污浊空气等排出室外的设备和工程系统。
通风排烟系统的原理主要基于两个方面：物理原理和机械原理。
一、物理原理：1. 自然通风：利用温度差异和风力来实现烟气和污浊空气的排出。
通常，室内烟气含有较多的热量，根据热气上升原理，热空气会积聚在上部，形成温度梯度。
这使得室内与室外形成一个温度差，从而产生堡流。
同时，风力也会起到决定性作用，尤其在高层建筑和高风速区域。
自然通风系统通过合理设计通风口和通风道，使室内外之间的气流互相交替，从而实现烟气和污浊空气的排出。
2. 机械通风：利用机械设备（如风机、风量控制器等）来产生气流，进而排除烟气和污浊空气。
机械通风系统适用于密闭环境或需要强制通风的场所，如地下车库、实验室、厂房等。
机械通风可以通过不同的方式实现，如正压送风、负压排风和混合通风等。
其中，正压送风系统利用风机将新鲜空气送入室内，将污浊空气排出；负压排风系统则是借助风机产生负压，将室内空气排出；混合通风则通过调节送风口和排风口的位置和大小，使室内外气流混合，以达到通风效果。
二、机械原理：1. 风机：风机是通风排烟系统中最重要的机械设备，其通过旋转叶轮产生气流。
通风排烟系统中常用的风机有轴流风机和离心风机。
轴流风机叶轮的风力主要来自于气流沿风机轴线方向的进出口速度差，适用于风压较小的系统。
离心风机叶轮由于气流的离心力作用而产生气流，适用于风压较大的系统。
2. 风量控制器：风量控制器是用来调节风机的风量大小的设备。
常见的有变频器和调速器。
变频器可根据实际需要调节风机的转速，从而改变风量。
调速器则是通过改变风机的进风和出风的面积来调节风量。
3. 通风口和通风道：通风口和通风道是导引室内外气流的通道。
通风口的设计应符合流体力学原理，以尽量减小气流阻力。
通风道的布置应合理，通风管道的弯曲、连接处等影响通气效果的因素应尽量减小。
综上所述，通风排烟系统的原理主要基于自然通风和机械通风的物理原理，通过合理配置的风机、风量控制器以及通风口和通风道的设计来实现室内烟气、有害气体和污浊空气的排出。
工厂为什么用通风天窗
工业厂房为什么要用通风天窗（气楼）
伴随着“绿色环保”时代主旋律的迈进，通风天窗（气楼）俨然已经成为工业厂房的标配之一。
工业厂房中为何要选择通风天窗（气楼）呢？屋顶通风天窗（气楼）的主要作用是将室内的污浊空气排出去，更好的起到通风排气的效果，为厂区室内空间创造一个良好的环保，为员工创造一个良好的工作氛围，提高工作效率的同时也极大的提升了经济效益。
屋顶通风天窗（气楼)其作用是替代传统的开窗通风方式进行空气交换。
在不用打开窗户的情况下通风换气，让室内外的空气持续不断地循环，从而保证了室内空气的新鲜，既保障了工作人员的身体健康，又为工业企业的整体环境优化起到了很好的领头作用。
屋顶通风天窗（气楼）的优势有很多，大致有以下几种：
1.通风气楼在通风时能防止雨、昆虫、噪音、砂粒进入室内。
2.通风不受时间、风向、季节限制，即使室内无人、睡眠情况下都可放心使用，不会有盗贼、串堂风侵入。
3.偏转向上的空气流动方式使进入室内的风不直接吹人和物品。
4.与开窗通风相比，能降低室内热能损失，因不用动力（电动）驱控，即有节能优点。
5.由于产品的科学设计结构和使用高质量的制作材料，不需要售后维修，与门窗同寿命。
6.因不用打开窗户通风，所以保证了门窗使用的安全，又提高了整个建筑外观的美观。
作为通风天窗（气楼）厂家，大连合众通风多年来励精图治，在通风气楼产品的研发设计上狠下功夫，让天窗（气楼）更适合现代工业厂房，企业主可以根据自己工业厂房的实际需要对屋顶天窗（气楼）产品进行量身定制，选择到适合企业自身的屋顶通风气楼产品。
浅谈工业排气扇通风原理
浅谈工业排气扇通风原理
工业排气扇是指排气扇的一种，它是由电动机带动风叶旋转驱动气流，使室内外空气交换的一类空气调节电器。
又称工业换气扇。
排气的目的就是要除去室内的污浊空气，调节温度、湿度和感觉效果。
排气扇广泛应用于家庭及公共场所。
工业排气扇降温原理：
一、通风原理
排气扇向外排出空气的过程中会造成室内气压下降，室内空气变稀薄，形成一个负压区，空气由于气压差补偿流入室内。
在工业厂房实际应用中，排气扇通常都是集中安装于厂房一侧，进气口于厂房房另外一侧，空气由进气口到排气扇形成对流吹风。
在这个过程中，靠近排气扇附近的门窗保持关闭，强迫空气由进气口一侧门窗补偿流入车间。
空气排着队、有秩序的由进气口流入车间，从车间流过，由排气扇排出车间。
换气彻底、高效，换气率可高达99%。
通过具体的工程设计、根据需要设计换气速度和风速，任何高热、有害气体、粉尘烟雾均能迅速排出车间，任何通风不良问题均能一次性彻底解决。
从开启风机的几秒钟内即可达到通风的效果。
二、降温原理
排气扇能将室内闷热的空气迅速排出，将室外另一侧的空气吸入室内，达到温度与外界温度持平，不至于车间内温度升高。
空气流动的过程中会带走人体热量，空气流动加速汗液蒸发而吸收人体热量，从而让人体感觉凉爽，达到与自然风一样凉爽。
(本文转自肇庆德通)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工业厂房排烟天窗的设计原理分析
工业厂房排烟天窗电动通风天窗钢结构厂房电动采光排烟天窗大型厂房电动天窗随着工业生产水平的提升，在钢结构厂房中会安装电动采光排烟天窗，快速排出厂房和生产车间的烟尘废气，吸入新鲜空气，以满足企业主对一线生产车间的环境质量的要求。
通常而言，排烟天窗的结构设计越合理，车间的通风排烟效果越好。
从工业厂房排烟天窗的设计原理的层面来分析，需要降低中性面的位置，主要是从以下两个方面来分析：
1、钢结构厂房电动采光排烟天窗的中性面设计
厂房屋顶的中性面的表面低，室外的新鲜空气就可以通过屋面进入厂房内，且为生产车间持续不断地输入新鲜空气。
通风天窗厂家在设计排烟天窗的中性面的过程中，一定要其进行整体性的优化，从技术要求层面满足其通风要求。
2、大型厂房电动天窗的安装位置
按照安装位置来分析，可以分为屋脊通风天窗和顺坡排烟天窗，其安装位置会影响通风排烟天窗的整体效果，大型厂房电动天窗更是需要考虑其位置。
通常情况下，当排气口距离和表面排气压力一定的情况下，电动通风采光天窗的位置越低，其通风效果越明显。
当排烟通风量相同的前提下，相当于增加了屋面通风天窗的开口面积。
