一、概述
赫斯曼交换机是一种广泛应用于数据通信领域的设备，通过命令行接口（CLI）进行管理。本手册旨在帮助用户理解和使用赫斯曼交换机的CLI命令，以实现设备的配置、监控和管理。
二、命令行环境
赫斯曼交换机命令行接口提供了一个交互式的界面，用户可以通过该界面执行各种操作。为了使用CLI，您需要一台连接至交换机的计算机，并具备基本的命令行操作知识。
三、常用命令
以下是一些常用的CLI命令，用于管理和配置赫斯曼交换机：
1.显示系统信息：display命令
2.用户管理：user命令（创建、删除用户等）
3.端口配置：interface命令（设置接口、速度等）
4.VLAN配置：vlan命令（创建、删除VLAN等）
5.路由配置：route命令（添加、删除路由等）
6.交换机日志：logging命令（设置日志级别等）
四、命令使用方法
以下是一些常用命令的使用方法示例：
1.display命令：displaysystem-view或displayrunning-config
er命令：usercreateusernamepassword（创建用户）
3.interface命令：interfacevlan100（进入VLAN100接口）
4.vlan命令：vlanbatch100,200（批量创建VLAN100和200） 5.route命令：routeadd192.168.0.0255.255.255.0192.168.1.1（添加路由）
6.logging命令：loggingbuffersize64（设置日志缓冲区大小）
五、常见问题及解决方法
以下是一些常见问题及解决方法：
1.命令输入错误：请仔细检查您的命令，确保输入正确。如果您不确定某个命令是否正确，请查阅相关文档或寻求技术支持。
2.设备不支持某些命令：请确认您的设备是否支持所需的命令。如果不支持，您可能需要使用其他方法或设备来完成所需的操作。
3.设备连接问题：请检查您的计算机与设备的连接是否正常，确保网络连接畅通。
4.设备配置问题：如果设备配置出现问题，您可能需要重置设备或重新配置。请参考设备文档或联系技术支持以获取帮助。
六、注意事项
在使用CLI进行设备管理时，请务必注意以下几点：
1.确保您有足够的权限执行所需的操作。如果您没有足够的权限，您可能需要联系系统管理员。
2.在更改设备配置之前，请务必备份重要数据，以防意外发生。
3.在执行任何操作之前，请务必仔细阅读相关文档或咨询技术支持，以确保您的操作是正确的。
4.请遵守设备的使用规定和安全指南，以确保设备和人身安全。
七、附录
以下是一些常用命令的缩写和全称：
1.display：displaysystem-view或displayrunning-config er：userconfigurationcommand（用户配置命令）
3.interface：interfaceconfigurationcommand（接口配置命令）
4.vlan：virtuallocalareanetwork（虚拟局域网）
5.route：routeconfigurationcommand（路由配置命令）
6.logging：loggingconfigurationcommand（日志配置命令）
希望这份手册对您有所帮助，如果您在使用过程中遇到任何问题，请随时联系我们。
赫斯曼交换机型号说明书
实用文档
文案大全 赫思曼（hirschmann、赫斯曼）RS20系列交换机：
·可提供4个、8个、9个、16个和24个10/100Mbps端口。
·多种软件版本可供选择：非网管型（U）、网管基础版（B）、网管增强版（E）以及网管专业版（P）。
·光纤端口为多模或单模形式。
·双电源输入和故障信号触点。
·用于备份/恢复配置以及故障设备快速更换的USB端口。
·0℃至+60℃的标志温度范围（另外提供-40℃至+70℃的扩展温度范围和保护涂层）
·完全网管型（支持web、SNMP和通过串口连接的CLI）-VLAN、IGMP
Snooping(组播过滤）、端口镜像、端口控制、端口安全性、链路报警、广播限制器、数据流量诊断、环冗余等。
如需了解产品具体价格或技术参数，请联系我们。
常用型号：
全电口
RS20-0400T1T1SDAEHC （4×RJ45,0℃至+60℃标准温度，网管增强型）
RS20-0400T1T1SDAPHC （4×RJ45,0℃至+60℃标准温度，网管专业版）
RS20-0800T1T1SDAEHC （8×RJ45,0℃至+60℃标准温度，网管增强型）
RS20-0800T1T1SDAPHC （8×RJ45,0℃至+60℃标准温度，网管专实用文档
文案大全 业版）
RS20-1600T1T1SDAEHC （16×RJ45,0℃至+60℃标准温度，网管增强型）
RS20-1600T1T1SDAPHC （16×RJ45,0℃至+60℃标准温度，网管专业版）
RS20-2400T1T1SDAEHC （24×RJ45,0℃至+60℃标准温度，网管增强型）
RS20-2400T1T1SDAPHC （24×RJ45,0℃至+60℃标准温度，网管专业版）
多模光纤
赫斯曼交换机的配置和使用资料
1 赫斯曼系列交换机配置及使用说明
一． MACH4002系列模块化核心交换机
MACH4002 48G-L3P：全千兆模块化工业以太网核心交换机。设备自带16个千兆端口，其中8个为光、电互换Combo端口。最多支持4个介质模块，可再扩展出32个千兆端口，最多可达48个千兆端口。该交换机支持三层路由功能，220VAC冗余供电，0～70℃工作范围。
MACH4002 48+4G-L3P：千兆模块化工业以太网核心交换机。设备自带4个千兆光、电互换Combo端口和16个百兆电缆端口。最多支持4个介质模块，可再扩展出32个百兆端口，最多可达48个百兆端口和4个千兆端口。该交换机支持三层路由功能，220VAC冗余供电，0～70℃工作范围。
1． 设备的安装和拆卸：
MACH4002系列核心交换机： 该交换机采用标准的19寸机架式安装方式，4个介质模块及设备风扇均支持带电热插拔。
MACH4002 48G-L3P MACH4002 48+4G-L3P
下图为设备正面图示，其中包括有设备的连接端口、风扇、LED显示灯、报警输出节点、RJ11配置端口及USB配置端口。
LED显示灯位于正面左下方，如下图所示：
2
交换机的背面为基本电源模块安装位置，如下图所示：
2． 设备的配置：
设置IP地址的方法： 1.通过超级终端的命令行（需要有专用的线缆：串口转V.24）； 2.通过HiDiscovery软件，搜索所有的网络设备，设置其IP地址和子网掩码； 3.使用BOOTP和DHCP服务器来设置IP地址。（本方法不推荐在这里使用）； 4.使用自动设置适配器ACA21（USB接口）
常用的配置方法：1.通过超级终端的命令行（同上）；2.通过WEB界面（需要IE5.5以上，并且要装有JAVA 1.3以上），在IE地址栏里输入交换机的IP地址，即可访问设置界面。每次更改设置需要点击“SET”按键，并选择保存； 3. 使用网管软件HiVision进行配置，每次的修改同样需要进行SET和保存。
赫斯曼交换机培训资料
..
;,.
一．赫斯曼系列交换机配置及使用说明
一． MACH4002系列模块化核心交换机
MACH4002 48G-L3P：全千兆模块化工业以太网核心交换机。设备自带16个千兆端口，其中8个为光、电互换Combo端口。最多支持4个介质模块，可再扩展出32个千兆端口，最多可达48个千兆端口。该交换机支持三层路由功能，220VAC冗余供电，0～70℃工作范围。
MACH4002 48+4G-L3P：千兆模块化工业以太网核心交换机。设备自带4个千兆光、电互换Combo端口和16个百兆电缆端口。最多支持4个介质模块，可再扩展出32个百兆端口，最多可达48个百兆端口和4个千兆端口。该交换机支持三层路由功能，220VAC冗余供电，0～70℃工作范围。
1． 设备的安装和拆卸：
MACH4002系列核心交换机： 该交换机采用标准的19寸机架式安装方式，4个介质模块及设备风扇均支持带电热插拔。
MACH4002 48G-L3P MACH4002 48+4G-L3P
下图为设备正面图示，其中包括有设备的连接端口、风扇、LED显示灯、报警输出节点、RJ11配置端口及USB配置端口。 ..
;,.
LED显示灯位于正面左下方，如下图所示：
交换机的背面为基本电源模块安装位置，如下图所示：
2． 设备的配置：
设置IP地址的方法： 1.通过超级终端的命令行（需要有专用的线缆：串口转V.24）； 2.通过HiDiscovery软件，搜索所有的网络设备，设置其IP地址和子网掩码； 3.使用BOOTP和DHCP服务器来设置IP地址。（本方法不推荐在这里使用）； 4.使用自动设置适配器ACA21（USB接口）
常用的配置方法：1.通过超级终端的命令行（同上）；2.通过WEB界面（需要IE5.5以上，并且要装有JAVA
1.3以上），在IE地址栏里输入交换机的IP地址，即可访问设置界面。每次更改设置需要点击“SET”按键，..
赫斯曼交换机培训资料 2
北富力通能源软件技术有限公司
1
一．赫斯曼系列交换机配置及使用说明
一． MACH4002系列模块化核心交换机
MACH4002 48G—L3P：全千兆模块化工业以太网核心交换机。设备自带16个千兆端口，其中8个为光、电互换Combo端口。最多支持4个介质模块，可再扩展出32个千兆端口，最多可达48个千兆端口。该交换机支持三层路由功能,220VAC冗余供电，0~70℃工作范围。
MACH4002 48+4G—L3P:千兆模块化工业以太网核心交换机。设备自带4个千兆光、电互换Combo端口和16个百兆电缆端口。最多支持4个介质模块，可再扩展出32个百兆端口，最多可达48个百兆端口和4个千兆端口。该交换机支持三层路由功能，220VAC冗余供电，0~70℃工作范围。
1． 设备的安装和拆卸:
MACH4002系列核心交换机： 该交换机采用标准的19寸机架式安装方式，4个介质模块及设备风扇均支持带电热插拔。
MACH4002 48G—L3P MACH4002 48+4G-L3P
下图为设备正面图示，其中包括有设备的连接端口、风扇、LED显示灯、报警输出节点、RJ11配置端口及USB配置端口. 北富力通能源软件技术有限公司
2
LED显示灯位于正面左下方，如下图所示：
交换机的背面为基本电源模块安装位置，如下图所示：
2． 设备的配置：
设置IP地址的方法： 1.通过超级终端的命令行（需要有专用的线缆:串口转V。24）； 2。通过HiDiscovery软件，搜索所有的网络设备，设置其IP地址和子网掩码； 3.使用BOOTP和DHCP服务器来设置IP地址.（本方法不推荐在这里使用）； 4。使用自动设置适配器ACA21（USB接口）
赫斯曼交换机网络配置【可编辑范本】
赫斯曼交换机网络配置
本网络系统包含一台万兆以太网交换机(ＭAＣH ４0０２)作为核心交换机,两台模块化交换机(MS４１２８)作为次级交换机。网络系统要求划分为两个VLＡN，两个VＬAN之间需要通讯.
1、 Vｌａn配置
核心交换机(MACH 4002)的管理地址分别为172。16.8．251。
两台次级交换机（MS 412８)的管理地址分别为172.16。8.２52,17２.16．8.２53。
第一步:连接好所有设备,不考虑Ｐort口位置.
第二步：VLＡN规划
本网络划分了两个VLAN,第一个名称为VLＡN1,第二个名称为VLＡＮ2,还有一个默认VLＡN，名称为Defｕlｔ.
Pｏｒｔ口详细划分如下:
ＭACＨ４002:
VLAN１ Poｒt口:4．1~4。6, 6.3～6。14
ＶLAN2 Port口:3。1～3。８
上联Pｏｒt口：4．7,４．８,6.15,６.16
管理Ｐort口：６.1,6.２
MＳ4128：(两台配置一样)
VLAN1 Port口:2。３～1。４，３.1~3.4，４。1~４．4,5。1~５。4
ＶＬＡＮ２ Poｒt口:无
上联Porｔ口:１。1，１.２，2．1，２。2
第三步:划分ＶLAＮ
使用ＨiDｉscoｖery扫描到网络内所有的交换机设备,对交换机的管理地址进行设置.
使用ＨiVisｉoｎ,在Confｉgｒａtｉoｎ-Pｒｅferencｅ中添加交换机管理地址的扫描网段，可以扫描到网络内的所有交换机如图:
单击Vｌan—Manager选项卡,选择Aｇent lｉｓt,如图：
选择Diｓcovered deｖiｃes中的所有设备并单击添加按钮将它们添加到Ｐaｒｔｉcipaｔiｎg aｇenｔs中,并点击ＯＫ按钮，如图：
选择“Ediｔ”下拉菜单中的“Grｏｕｐs”,空白处右击选择“Ｎew”，在“Nａｍｅ”中输Vlan名称“Vｌａｎ1”,单击“Ｍｅmbers”选项卡,选中需要添加的Pｏrt口，点击OＫ,如图：
赫思曼交换机网络管理指南-最新
赫思曼交换机网络管理指南-最新 1
公司：北京中达信泰科技有限公司 网址： 热线： 400‐660‐7133

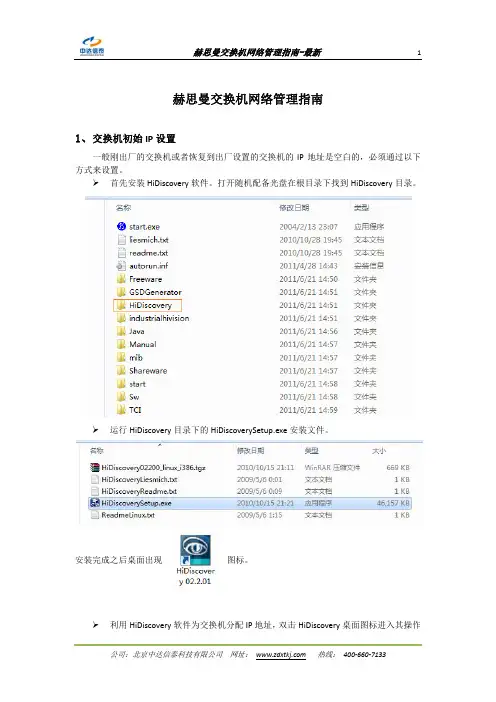

赫思曼交换机网络管理指南 1、交换机初始IP设置 一般刚出厂的交换机或者恢复到出厂设置的交换机的IP地址是空白的，必须通过以下方式来设置。 ¾ 首先安装HiDiscovery软件。打开随机配备光盘在根目录下找到HiDiscovery目录。 ¾ 运行HiDiscovery目录下的HiDiscoverySetup.exe安装文件。 安装完成之后桌面出现图标。 ¾ 利用HiDiscovery软件为交换机分配IP地址，双击HiDiscovery桌面图标进入其操作 赫思曼交换机网络管理指南-最新 2
公司：北京中达信泰科技有限公司 网址： 热线： 400‐660‐7133
界面。 在1框处选择合适的网络适配器，然后在2框处点击“重新扫描”来搜索交换机。 赫思曼交换机在出厂的默认配置中，交换机的默认IP地址为0.0.0.0，其子网掩码也为0.0.0.0。如果要对交换机进行配置，必须先为每台交换机分配一个不同的管理IP地址 双击其中的一台设备，可以在弹出的窗口中为其分配IP地址、子网掩码和默认网关等参数。 赫思曼交换机网络管理指南-最新 3
公司：北京中达信泰科技有限公司 网址： 热线： 400‐660‐7133
注：左键选中一台设备后，再点击Signal按钮后，该交换机的所有LED灯会开始闪烁，可使用此方法用于区别每台设备。如果错误的将两台交换机设置为相同的IP地址，HiDiscovery软件会提示有冲突的地址。 赫思曼交换机网络管理指南-最新 4
公司：北京中达信泰科技有限公司 网址： 热线： 400‐660‐7133
2、交换机Web配置管理 2.1 Web配置界面运行环境。 交换机的Web配置管理界面需在JAVA环境下运行，因此必须先给配置电脑安装JAVA运行环境。安装JAVA运行环境，在随机配置的光盘根目录下找到Java文件夹，打开该文件夹。 运行安装文件jre‐6u20‐windows‐i586.exe。安装成功后检查计算机内是否有其他版本的JAVA软件，如果有的话考虑卸载了，该JAVA软件安装后无需升级。 2.2 登陆交换机Web配置界面 安装完JAVA运行环境，就可以登陆交换机的Web配置界面，登陆时只需要在IE浏览器的地址中输入目的交换机的IP地址并进行连接，或通过HiDiscovery软件的“WWW”按钮直接跳转到交换机的Web界面。 首先出现的是交换机的登陆界面，该窗口需要选择用户名并输入相应的密码。 ¾ use用户只具有“只读”权限，密码为public； ¾ admin用户具有“读/写”权限，密码为private。 赫思曼交换机网络管理指南-最新 5
赫斯曼交换机型说明
赫思曼hirschmann、赫斯曼RS20系列交换机：
·可提供4个、8个、9个、16个和24个10/100Mbps端口..
·多种软件版本可供选择：非网管型U、网管基础版B、网管增强版E以及网管专业版P..
·光纤端口为多模或单模形式..
·双电源输入和故障信号触点..
·用于备份/恢复配置以及故障设备快速更换的USB端口..
·0℃至+60℃的标志温度范围另外提供-40℃至+70℃的扩展温度范围和保护涂层
·完全网管型支持web、SNMP和通过串口连接的CLI-VLAN、IGMPSnooping组播过滤、端口镜像、端口控制、端口安全性、链路报警、广播限制器、数据流量诊断、环冗余等..
如需了解产品具体价格或技术参数;请联系我们..
常用型号： 全电口
RS20-0400T1T1SDAEHC 4×RJ45;0℃至+60℃标准温度;网管增强型
RS20-0400T1T1SDAPHC 4×RJ45;0℃至+60℃标准温度;网管专业版
RS20-0800T1T1SDAEHC 8×RJ45;0℃至+60℃标准温度;网管增强型
RS20-0800T1T1SDAPHC 8×RJ45;0℃至+60℃标准温度;网管专业版
RS20-1600T1T1SDAEHC 16×RJ45;0℃至+60℃标准温度;网管增强型
RS20-1600T1T1SDAPHC 16×RJ45;0℃至+60℃标准温度;网管专业版
RS20-2400T1T1SDAEHC 24×RJ45;0℃至+60℃标准温度;网管增强型
RS20-2400T1T1SDAPHC 24×RJ45;0℃至+60℃标准温度;网管专业版
多模光纤
RS20-0400M2T1SDAEHC 3×RJ451×SC;0℃至+60℃标准温度;网管增强型
赫斯曼交换机环网配置基本操作
上海海得控制系统股份有限公司
1 / 11 赫思曼交换机环网配置基本操作 一、 安装软件 将随交换机附赠的光盘插入PC机或笔记本电脑的光驱中，右击“打开”。 1. 在文件夹HiDiscovery中，选择HiDiscovery0227_windows_x86.exe（版本可能略有不同）进行HiDiscovery安装。 2. 在文件夹Java中，选择 jre‐1_5_0_13‐windows‐i586‐p.exe双击进行安装。 上述步骤完成后，桌面将会出现如下图标： 二、 对交换机设置或更改网管IP 1. 配置交换机IP地址 1) 双击打开HiDiscovery。 上海海得控制系统股份有限公司
2 / 11
上述两图中的数字为中英文版软件的对照选项 2) 选中欲配置的交换机（如果是单机配置将只有一个条目），如果交换机已经相互连接则无法辨识交换机，可选中交换机后点击“Signal（信号）”按钮观察交换机指示灯的闪烁或通过MAC地址识别交换机。 3) 双击欲配置交换机，弹出对话框，按照网络规划输入交换机名称、IP地址和子网掩码，点击OK。如下图所示： 三、 环网与耦合配置 注意！在配置环网或耦合时一定不要将冗余的连接线接到交换机上。对环网和耦合来说拓扑上应该成环的，一定不要成环。在冗余配置配置好以后再恢复冗余的连线。 1. 将PC或笔记本电脑在网络属性中配置与交换机相同网段的IP。 上海海得控制系统股份有限公司
3 / 11 2. 可在浏览器中输入交换机IP进行访问，或通过HIDiscovery扫标出交换机列表，选中后点“WWW”按钮。 3. 登陆交换机网管登陆界面（交换机型号不同，画面略有差异），Login中填写“admin”，Password中填写“private”。 4. 完成登陆后进入交换机网管页面。首先关闭RSTP功能。 1） 在左侧导航栏中定位到“Redundancy →Spanning Tree → Global” 2） 在Operation中选中On 3） 点击下方的Set按钮 4） 在左侧导航栏中定位到“Redundancy →Spanning Tree → Port” 5） 在对应的环网端口和耦合端口的“stp active”功能取消（去掉“√”即可） 上海海得控制系统股份有限公司
赫斯曼交换机环网配置基本操作（子环）
赫斯曼交换机环⽹配置基本操作（⼦环）
赫思曼交换机⼦环⽹配置基本操作
⼀、安装软件
将随交换机附赠的光盘插⼊PC机或笔记本电脑的光驱中，右击“打开”。1.在⽂件夹HiDiscovery中，选择HiDiscovery0227_windows_x86.exe（版本可能略有不同）
进⾏HiDiscovery安装。2.在⽂件夹Java中，选择 jre‐1_5_0_13‐windows‐i586‐p.exe双击进⾏安装。上述步骤完成后，桌⾯将会出现如下图标：
⼆、对交换机设置或更改⽹管IP1.配置交换机IP地址
1)双击打开HiDiscovery。
上述两图中的数字为中英⽂版软件的对照选项2)选中欲配置的交换机（如果是单机配置将只有⼀个条⽬），如果交换机已经相互
连接则⽆法辨识交换机，可选中交换机后点击“Signal（信号）”按钮观察交换
机指⽰灯的闪烁或通过MAC地址识别交换机。3)双击欲配置交换机，弹出对话框，按照⽹络规划输⼊交换机名称、IP地址和⼦
⽹掩码，点击OK。如下图所⽰：
三、⼦环⽹
赫思曼⽀持Sub‐Ring交换机PowerMICE,系列、 MACH 1040和MACH 4000。
注意！在配置环⽹时⼀定不要将冗余的连接线接到交换机上。对环⽹来说拓扑上应该
成环的，⼀定不要成环。在冗余配置配置好以后再恢复冗余的连线。
⼦环拓扑⽰意图
蓝⾊环‐‐‐基本环（主环⽹）
橙⾊环‐‐‐Sub‐Ring环（⼦环）SRM = Sub‐Ring Manager （⼦环⽹RM）
RM = Ring Manager（主环⽹RM）
1.将PC或笔记本电脑在⽹络属性中配置与交换机相同⽹段的IP。
2.可在浏览器中输⼊交换机IP进⾏访问，或通过HIDiscovery扫标出交换机列表，选
中后点“WWW”按钮。3.登陆交换机⽹管登陆界⾯（交换机型号不同，画⾯略有差异），Login中填写“admin”，
Password中填写“private”。
4.完成登陆后进⼊交换机⽹管页⾯。⾸先关闭RSTP功能。
赫斯曼交换机环网,VLAN,路由配置
实用文档
文案大全
董满权
西安开轩
赫斯曼交换机配置
环网、VLAN、路由 实用文档
文案大全 目录
第一章 配置环境说明 ........................................................................................................ 3
1.1 HiDiscovery软件说明 ..................................................................................................... 3
1.2 Hirschmann Industrial HiVision软件说明 ...................................................................... 6
1.3 HiView软件说明 ............................................................................................................. 8
第二章 交换机配置 ............................................................................................................ 9
2.1 配置环网协议Hiper-ring ............................................................................................. 13
2.2 VLAN划分 ..................................................................................................................... 16
