联轴器的选用步骤
万向联轴器的选择和校核资料
万向联轴器的选择和校核6.2.1选择万向联轴器万向联轴器可以用于传递两轴不在同一轴线上、两轴线存在较大夹角的情况。
它能实现两轴连续回转，可靠的传递转矩，结构较紧凑，传动效率很高。
为保证传动精度及可靠性，减速器和轧辊之间用万向联轴器连接。
十字轴式万向联轴器、滑块式万向联轴器为两种常用的万向联轴器。
1、十字轴式万向联轴器的优点：（1）联轴器用滚针轴承，传动效率较高，传动效率可达98.7％~99％，摩擦系数小，。
（2）由于滚动轴承的间隙较小，传动平稳，冲击和振动减小。
（3）在回转半径相同时，可传动大扭矩。
（4）耗油量少，可改善生产环境，维修保养费用减少。
(5)在空行程时，十字轴万向联轴器可减低到30~40dB ，比滑块万向联轴器低很多，满足低噪声要求。
(6)联轴器寿命为2年左右，减少了更换设备的费用。
2、计算转矩：十字轴万向联轴器应满足强度条件如下；na h n c T K K K TK T ≤=α（6.5）式中T —— 联轴器的理论转矩h K —— 轴承寿命系数，由[10]表41.4-25， h K =1.2 αK —— 联轴器轴间角系数，由[10]表41.4-26；αK =1.4n K —— 联轴器转速系数，由[10]表41.4-24； n K =1.1 aK —— 载荷性质系数，由[10]表41.4-9；aK =1c T —— 联轴器的计算转矩n T —— 联轴器的许用转矩n P 9550T η= (6.6)P —— 电机的额定功率，η —— 电机到减速器的输出轴的效率，η=0.850n —— 减速器输出轴的转速，6.1950980n ==由式（6.6得：错误!未找到引用源。
由文献[10]表41.4-10选择十字轴万向联轴器型号为SWP250D 型，其主要参数 如下表，表6.2 万向联轴器的参数考虑到联轴器中轴承易损，所以选择十字轴的轴承为剖分式，为方便更改轴承，将轴承压盖进行剖分，。
要用高强度的螺栓（力学性能能按GB3098.1中规定的10、9级）还有螺母（力学性能能按GB3098.2中规定的10级），用于联轴器各配件的连接）；用预紧螺栓将两端法兰联接配件上，依靠法兰端面键来传递转矩。
联轴器的设计与选用概要
联轴器的设计与选用概要联轴器是一种用于连接两个轴的装置，它具有传递扭矩、消除轴间偏差、减震缓冲等功能。
在机械传动系统中起着重要的作用。
联轴器的设计与选用涉及到许多因素，包括传动扭矩、传动间距、轴直径、转速等，下面将对联轴器的设计与选用进行概要介绍。
一、联轴器的设计1.确定传动扭矩：传动扭矩是联轴器设计的重要参数，通常通过计算或测量得出。
在设计联轴器时，要考虑联轴器在运行过程中所承受的最大扭矩，以保证联轴器的安全工作。
2.选择联轴器的类型：根据传动系统的要求和实际应用情况，选择适合的联轴器类型。
常见的联轴器类型包括弹性联轴器、齿轮联轴器、膜片联轴器等。
不同类型的联轴器具有不同的特点和适用范围，要根据具体需求进行选择。
3.确定轴间偏差和角度偏差：轴间偏差和角度偏差会对联轴器的工作产生影响，因此在设计时需要充分考虑这些因素。
通过计算和测量来确定轴间偏差和角度偏差，并在设计联轴器时进行合理的补偿。
4.安装与维护考虑：在设计联轴器时，还需要考虑联轴器的安装和维护。
设计联轴器时要保证其易于安装和拆卸，方便维护和检修。
此外，还要考虑联轴器的寿命，并进行合理的配件选择。
二、联轴器的选用1.传动扭矩：根据传动系统的传动扭矩大小来选择联轴器的型号和尺寸。
联轴器的传动扭矩要大于等于传动系统的实际扭矩，以确保联轴器能够正常工作。
2.转速：根据传动系统的转速来选择联轴器的额定转速。
转速是联轴器选用的关键参数之一，过高的转速可能导致联轴器的损坏，过低的转速则可能导致联轴器的滑动。
3.传动间距：传动间距是联轴器选用的重要因素之一、传动间距的大小会影响联轴器的工作性能和寿命。
一般来说，传动间距越大，联轴器的弯曲应变越小，其工作性能和寿命也越好。
4.装配方式和安装环境：根据联轴器的装配方式和安装环境来选择适合的联轴器。
不同的装配方式和安装环境对联轴器的要求不同，需要根据实际情况进行合理选择。
总结起来，联轴器的设计与选用需要考虑传动扭矩、传动间距、轴直径、转速等因素。
联轴器的选用步骤
联轴器的选用步骤联轴器在传动系统中起着非常重要的作用，其选择对传动系统的性能和使用寿命有着至关重要的影响。
为此，在选用联轴器时，需要进行一系列的步骤和考虑一些关键因素。
本文将介绍联轴器的选用步骤和注意事项。
步骤一：确定传动参数在选用联轴器之前，我们需要了解传动系统的相关参数，包括转矩、转速、轴承间距、轴径等。
这些参数对联轴器的选型有着非常重要的影响，因此需要仔细考虑和测量。
同时，还需要了解负载的性质和工作环境的条件，例如温度、湿度和腐蚀等，以确定所需的联轴器类型和材料。
步骤二：选择联轴器类型联轴器的类型有很多，包括插销式、弹性套柱式、弹性套筒式、联轴器套等。
不同类型的联轴器适用于不同的负载和工作环境。
选择适合的联轴器类型可以提高传动系统的精度和可靠性。
•插销式联轴器插销式联轴器具有简单、可靠和易于维护的特点，适用于低转速、低功率和不要求动平衡的传动系统。
插销式联轴器的缺点是会产生轴向空隙，对传动的精度有影响。
•弹性套柱式联轴器弹性套柱式联轴器可以减少轴向空隙，具有良好的动平衡性能和吸振能力，适用于高转速、中小功率和要求精度和可靠性的传动系统。
但其也存在一定的轴向和径向刚度，导致传递扭矩和位移受到一定的限制。
•弹性套筒式联轴器弹性套筒式联轴器具有很好的刚柔性，适用于大转矩、中高转速和要求高精度、高互换性和耐磨性的传动系统。
但是其缺点是难以实现精确定位和定向，不适用于径向载荷较大的情况。
•联轴器套联轴器套一般用于小转矩、低转速和高精度的传动系统。
结构简单、价格便宜，但只适用于单向传递力矩。
步骤三：选择联轴器的材料联轴器的材料可以分为金属和非金属两种。
金属材料一般包括铸铁、钢、铝合金等，非金属材料则包括塑料、橡胶等。
材料的选择也需要根据负载和工作环境来确定，例如高温、腐蚀等特殊工况下需要特殊材料。
步骤四：检查联轴器的安装要求和维护选用联轴器后，还需要注意联轴器的安装和调整以及维护保养事项。
正确的安装可以提高联轴器的使用寿命和传动系统的可靠性和稳定性。
联轴器的选型
联轴器的选型1．DB3202-87挠性鼓形联轴器（弹性内齿型）（1）内齿型弹性联轴器（NL型）：其轴孔式有圆柱形（Y）、圆锥形（Z）和短圆柱形（J），轴孔和键槽按国家标准GB3852-83《联轴器轴孔和键槽形式及尺寸》的规定加工，工作温度-20-+70O C。
半联轴器采用精密铸造，铸铁HT20-40、铸钢ZG35Ⅱ，轴孔和键槽采用拉制成型，内齿形联轴器弹性体外套可根据使用要求选用各种硬度橡胶脂橡胶、增强铸型尼龙弹性体等材料。
订货标记方法：例1：NL5内齿型弹性联轴器主动端：Y型轴孔，A型键槽。
D1=28 L1=42从动端：Y型轴孔，A型键槽。
D2=36 L2=42NL5 YA28×42/YA36×42例2：NL8内齿型弹性联轴器主动端：Y型轴孔，A型键槽。
D1=42 L1=70从动端：Y型轴孔，A型键槽。
D2=60 L2=70NL8 YA42×70/YA60×702．GB4323-84弹性套柱销联轴器弹性套柱销联轴器适用于联结两同轴线的传动轴系，具有一定补偿两轴相对偏移和减震、耐磨性能，工作温度-20-+70O C，传递公称扭矩为6.31-16000N.m.订货方式：根据轴孔形式、轴颈长度自定。
例1：TL3弹性套柱销联轴器主动端：Z型轴孔，C型键槽。
D1=16 L1=30从动端：Y型轴孔，A型键槽。
D2=18 L2=42TL3 ZC16×30/YA18×42例2：TL6弹性套柱销联轴器主动端：Y型轴孔，A型键槽。
D1=36 L1=82从动端：Y型轴孔，A型键槽。
D2=40 L2=112TL36YA36×82/YA40×1123．JB/T3242-93SWZ型整体轴承座十字轴式万向联轴器SWZ型整体轴承座十字轴式万向联轴器有BH（标准伸缩焊接型）、WH（无伸缩焊接型）、CH（长伸缩焊接型）、WD（无伸缩短型）、BF（标准伸缩法兰型）、WF（无伸缩法兰型）、CF（长伸缩法兰型）等型式。
联轴器选型方法
1、定位螺丝固定：两个定位螺丝间隙90°对所有固定的轴进行锁紧， 是一种传统的固定方式，由于螺丝的前端与轴心接触，可能会造成轴 心的损伤或拆卸困难。
2、夹紧螺丝固定：利用内六角螺栓拧紧的力量,使夹缝收缩,而将轴心 紧紧夹住。这种方式固定及拆卸方便，而不会造成轴心的损坏，是一 种很常见的固定方式。
3、键槽型：这种类型与定位螺丝固定型一样,是一种最传统的固定方 式,适合高扭矩的传动,为防止轴向滑动,通常与定位螺丝固定型、夹紧 螺丝固定型并用。
4、复合固定方式：在联轴器的固定中,采用两种固定方式来进行联接 固定称为复合固定方式。
联轴器选择的大致标准：
一、树脂型编码器联轴器，适用于超低 扭矩（电位器、编码器、小型马达） 轴心偏差容许度适中
轴心偏差容许度： 单膜片联轴器小 双膜片联轴器适中 十字滑块联轴器大
膜片联轴器 十字滑块联轴器 Nhomakorabea五、高刚性膜片联轴器（主体为钢） 适用于高扭矩伺服类
轴心偏差容许度： 单膜片联轴器小 双膜片联轴器适中
膜片联轴器
把握以上大致选择的标准，明确选用联轴器的重点（保护 或是连接），经过力矩计算，一定会选出合适的联轴器。
二、一体成型金属弹性联轴器，适用于单方 向定速运转等（感应马达）
轴心偏差容许度小
三、刚性联轴器以及十字滑块联 轴器（滑块为树脂或工程塑料， 主体为铝合金），适用于伴随启 动、停止、反转的运转（步进马 达、可逆马达）
轴心偏差容许度： 刚性联轴器小 十字滑块联轴器大
刚性联轴器 十字滑块联轴器
四、膜片联轴器（主体铝合金）以 及十字滑块联轴器（滑块为铜合 金），适用于伴随有频繁的紧急启 动、紧急停止、正反旋转的运转 （伺服马达）

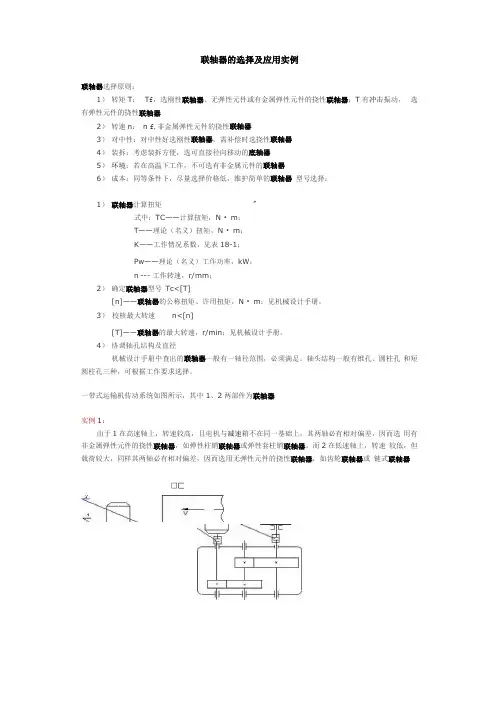

联轴器的选择及应用实例
联轴器的选择及应用实例联轴器选择原则：1）转矩T：T f，选刚性联轴器、无弹性元件或有金属弹性元件的挠性联轴器；T有冲击振动，选有弹性元件的挠性联轴器2）转速n：n f,非金属弹性元件的挠性联轴器3）对中性：对中性好选刚性联轴器，需补偿时选挠性联轴器4）装拆：考虑装拆方便，选可直接径向移动的底轴器5）环境：若在高温下工作，不可选有非金属元件的联轴器6）成本：同等条件下，尽量选择价格低，维护简单的联轴器型号选择：1）联轴器计算扭矩"式中：TC——计算扭矩，N • m；T——理论（名义）扭矩，N • m；K——工作情况系数，见表18-1；Pw——理论（名义）工作功率，kW；n --- 工作转速，r/mm；2）确定联轴器型号Tc<[T][n]——联轴器的公称扭矩、许用扭矩，N • m；见机械设计手册。
3）校核最大转速n<[n][T]——联轴器的最大转速，r/min；见机械设计手册。
4）协调轴孔结构及直径机械设计手册中查出的联轴器一般有一轴径范围，必须满足。
轴头结构一般有锥孔、圆柱孔和短圆柱孔三种，可根据工作要求选择。
一带式运输机传动系统如图所示，其中1、2两部件为联轴器实例1：由于1在高速轴上，转速较高，且电机与减速箱不在同一基础上，其两轴必有相对偏差，因而选用有非金属弹性元件的挠性联轴器，如弹性柱销联轴器或弹性套柱销联轴器。
而2在低速轴上，转速较低，但载荷较大，同样其两轴必有相对偏差，因而选用无弹性元件的挠性联轴器，如齿轮联轴器或链式联轴器□匚实例2：下图为大港油田钻井平台中钢球节能式联轴器在试车运行中。
钢球节能式联轴器可将有负荷起动转化为无负荷起动。
实例3：右图为起重机电机与减速器的连接，其中选用梅花弹性块联轴器，以补偿两轴间的误差。
联轴器的选择
联轴器的选择常用联轴器大多已标准化或规格化，一般情况下只需正确选择联轴器的类型、确定联轴器的型号及尺寸。
必要时，可对其易损的薄弱环节进行负荷能力的校核计算，转速高时，还应验算其外缘的离心应力和弹性元件的变形，进行平衡检验等。
1、联轴器类型的选择选择联轴器类型时，应考虑：(1)所需传递转矩的大小和性质，对缓冲、减振功能的要求以及是否可能发生共振等。
(2)由制造和装配误差、轴受载和热膨胀变形以及部件之间的相对运动等引起两轴轴线的相对位移程度。
(3)许用的外形尺寸和安装方法，为了便于装配、调整和维修所必需的操作空间。
对于大型的联轴器，应能在轴不需作轴向移动的条件下实现装拆。
此外，还应考虑工作环境、使用寿命以及润滑和密封和经济性等条件，再参考各类联轴器特性，选择一种合用的联轴器类型。
2、联轴器型号、尺寸的确定对于已标准化和系列化的联轴器，选定合适类型后，可按转矩、轴直径和转速等确定联轴器的型号和结构尺寸。
联轴器的计算转矩：T ca=K A T式中：T为联轴器的名义转矩(N.m)；T ca为联轴器的计算转矩(N.m)；K A为工作情况系数，其值见表10-2(此系数也适用于离合器的选择)。
根据计算转矩、轴直径和转速等，由下面条件，可从有关手册中选取联轴器的型号和结构尺寸。
[T]Tcan式中：[T]为所选联轴器的许用转矩(N.m)；n为被联接轴的转速(r/min)；为所选联轴器允许的最高转速(r/min)。
多数情况下，每一型号的联轴器适用的轴径均有一个范围。
标准中已给出轴径的最大与最小值，或者给出适用直径的尺寸系列，被联接的两轴应在此范围之内。
一般情况下，被联接的两轴的直径是不同的，两个轴端的形状也可能不同。
表10-2 工作情况系数K A四、联轴器的选择算例例10-1 如图10-10所示，在电机与增压油泵用联轴器相联。
已知电机功率P ＝7.5kW ，转速n ＝960r/min,电机伸出轴端的直径d 1＝38mm ，油泵轴的直径d 2=42mm ，选择联轴器型号。
联轴器的选择
§10-1 联轴器一、联轴器的功能与类型1、联轴器功能用来把两轴联接在一起，机器运转时两轴不能分离，只有机器停车并将联接拆开后，两轴才能分离。
2、联轴器的类型联轴器所联接的两轴，由于制造及安装误差，承载后的变形以及温度变化的影响等，会引起两轴相对位置的变化，往往不能保证严格的对中。
如图10-1所示。
(a)轴向位移x(b)径向位移y(c)角位移α(d)综合位移x、y、α图10-1 轴线的相对位移根据联轴器有无弹性元件、对各种相对位移有无补偿能力，即能否在发生相对位移条件下保持联接功能以及联轴器的用途等，联轴器可分为刚性联轴器，挠性联轴器和安全联轴器。
联轴器的主要类型、特点及其在作用，详见表10-1。
表10-1 联轴器类型类别在传动系统中的作用备注刚性联轴器只能传递运动和转矩，不具备其他功能包括凸缘联轴器、套筒联轴器、夹壳联轴器等二、常用联轴器1、刚性联轴器类型：套筒式、夹壳式和凸缘式等。
本章只介绍较为常用的凸缘联轴器。
凸缘联轴器结构型式有两种：(1)普通凸缘联轴器(图10-2a)：用铰制孔螺栓来联接两个半联轴器，靠螺栓杆承受挤压与剪切来传递转矩。
(2)对中榫凸缘联轴器(图10-2b)：用普通孔螺栓来联接两个半联轴器，靠接合面的摩擦力来传递转矩。
一个半联轴器的凸肩与另一个半联轴器上的凹槽相配合而对中。
为了运行安全，凸缘联轴器可作成带防护边的(图10-2c)。
图10-2d描述了凸缘联轴器的装配过程。
材料：灰铸铁或碳钢，重载时或圆周速度大于30m/s时应用铸钢或锻钢。
特点：构造简单、成本低、可传递较大转矩，但不能补偿两轴间的相对位移，对两轴对中性的要求很高。
适用于转速低、无冲击、轴的刚性大、对中性较好时的场合。
(a) (b) (c)(d)图10-2 凸缘联轴器2、挠性联轴器(1) 无弹性元件的挠性联轴器可补偿两轴的相对位移，但不能缓冲减振。
A、十字滑块联轴器结构：由两个半联轴器1、3和一个中间圆盘2所组成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
联轴器的选用步骤
链接：/tech/9610.html
联轴器的选用步骤
1.选用标准联轴器。
设计人员在选择联轴器时首先应在已经制定为国家标准、机械行业标准以及获国家专利的联轴器中选择，只有在现有标准联轴器和专利联轴器不能满足设计需要时才需自己设计联轴器。
2.选择联轴器品种、型式。
了解联轴器在传动系统中的综合功能，从传动系统总体设计考虑，选择联轴器品种、型式。
根据原动机类别和工作载荷类别、工作转速、传动精度、两轴偏移状况、温度、湿度、工作环境等综合因素选择联轴器的品种。
根据配套主机的需要选择联轴器的结构型式，当联轴器与制动器配套使用时，宜选择带制动轮或制动盘型式的联轴器；需要过载保护时，宜选择安全联轴器；与法兰联接时，宜选择法兰式；长距离传动，联接的轴向尺寸较大时，宜选择接中间轴型或接中间套型。
3.联轴器转矩计算。
传动系统中动力机的功率应大于工件机所需功率。
根据动力机的功率和转速可计算得到与动力机相联接的高速端的理论短矩T；根据工况系数K及其他有关系数，可计算联轴器的计算转矩Tc。
联轴器T与n成反比，因此低速端T大于高速端T。
4.初选联轴器型号。
根据计算转矩Tc,从标准系列中可选定相近似的公称转矩Tn，选型时应满足Tn≥Tc。
初步选定联轴器型号，从标准中可查得联轴器的许用转速[n]和最大径向尺寸D、轴向尺寸L0,就满足联轴器转速n≤[n]。
5.根据轴径调整型号。
初步选定的联轴器联接尺寸，即轴孔直径d和轴孔长度L，应符合主、从动端轴径的要求，否则还要根据轴径d调整联轴器的规格。
主、从动端轴径不相同是普通现象，当转矩、转速相同，主、从动端轴径不相同时，应按大轴径选择联轴器型号。
新设计的传动系统中，应选择符合GB/T3852中规定的七种轴孔型式，推荐采用J1型轴孔型式，以提高通用性和互换性，轴孔长度按联轴器产品标准的规定。
6.选择联接型式。
联轴器联接型式的选择取决于主、从动端于轴的联接型式，一般采用键联接，为统一键联接型式及代号，在GB/T3 852中规定了七种键槽型式，四种无键联接，用得较多的是A型键。
7.选定联轴器品种、式、规格。
根据动力机和联轴器载荷类别、转速、工作环境等综合因素，选定联轴器品种；根据联轴器的配套、联接情况等因素选定联轴器型式；根据公称转矩、轴孔直径与轴孔长度选定规格。
为了保证轴和键的强度，在选定联轴器型号后，应对轴和键强度做校核验算，以最后确定联轴器的型号。
原文地址：/tech/9610.html
