电流互感器精度中5P10 10P5 10P10的符号意义
电流互感器精度中5P10 10P5 10P10的符号意义5P10是一种电流互感器的保护级，后面的10是准确限值系数，5P10表示当一次电流是额定一次电流的10倍时，该绕组的复合误差≤±5%其他类推Primary current 300A ---为一次电流额定值300ASecondary current 5/5/5 three cores 二次分三部分绕组额定电流均为5Acore 1 for metering 10 VA class 0.5 Fs 5 ,测量用绕组,额定容量10VAcore 2 for protection 15VA class 5 P10 保护用额定容量15VAcore 2 for protection 5 VA class 5 P 10保护用额定容量5VA电流互感器中的FS表示仪表保安系数，仅仅适用于测量级的电流互感器，具体规定如下：FS＝额定仪表限值一次电流 / 额定一次电流；仅仅在用户有要求时，确定该数值，其推荐值为5，或10；主要是在系统故障电流通过电流互感器时，对二次仪表起保护作用，FS越小，二次仪表越安全。
额定仪表限值一次电流是在额定负荷下，复合误差大于等于10％的最小一次电流。
5P10，后面的10就是准确限值系数。
5P10表示当一次电流是额定一次电流的10倍时，该绕组的复合误差≤±5%。
准确限值系数的意义就是在保证误差在±5%范围内时，一次电流不能超过额定电流的倍数，如果此时一次电流比较大，就要选用5P20的，甚至还可能选用5P30的。
比如，经计算，你需要装设保护的地方，在最大运行方式下短路电流是4KA，你选用的电流互感器是150/5,5P10，也就是说该电流互感器在150A*10倍=1500A=1.5KA时，能保证绕组的复合误差≤±5%；而很可能短路后，电流超过1.5KA，甚至达到4KA，这时就达不到复合误差≤±5%，如果选用150/5,5P30的电流互感器，电流互感器在150A*30倍=4500A=4.5KA时，能保证绕组的复合误差≤±5%，但最大短路电流才4KA，故在全量程中，均能保证保护用电流互感器的精度。

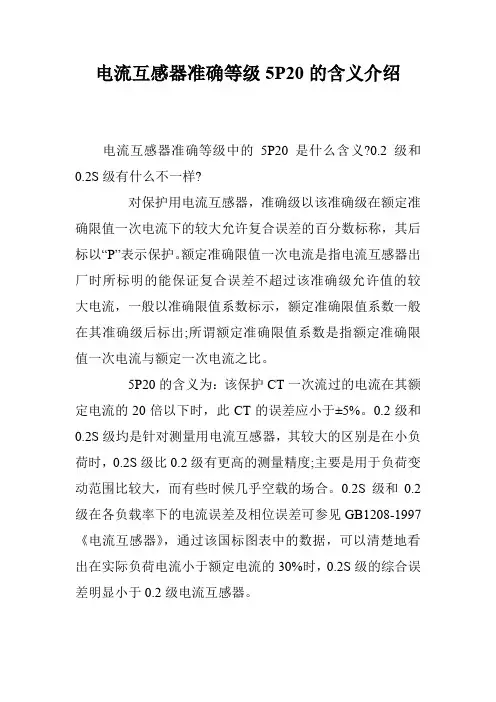

电流互感器准确等级5P20的含义介绍
电流互感器准确等级5P20的含义介绍
电流互感器准确等级中的5P20是什么含义?0.2级和0.2S级有什么不一样?
对保护用电流互感器，准确级以该准确级在额定准确限值一次电流下的较大允许复合误差的百分数标称，其后标以“P”表示保护。
额定准确限值一次电流是指电流互感器出厂时所标明的能保证复合误差不超过该准确级允许值的较大电流，一般以准确限值系数标示，额定准确限值系数一般在其准确级后标出;所谓额定准确限值系数是指额定准确限值一次电流与额定一次电流之比。
5P20的含义为：该保护CT一次流过的电流在其额定电流的20倍以下时，此CT的误差应小于±5%。
0.2级和0.2S级圴是针对测量用电流互感器，其较大的区别是在小负荷时，0.2S级比0.2级有更高的测量精度;主要是用于负荷变动范围比较大，而有些时候几乎空载的场合。
0.2S级和0.2级在各负载率下的电流误差及相位误差可参见GB1208-1997《电流互感器》，通过该国标图表中的数据，可以清楚地看出在实际负荷电流小于额定电流的30%时，0.2S级的综合误差明显小于0.2级电流互感器。
电流互感器型号及主要参数
