zmpt107 精密电流型电压互感器原理
互感器的工作原理
互感器的工作原理互感器是一种用于测量电流和电压的电气设备，广泛应用于电力系统、工业自动化、电气仪表等领域。
它通过电磁感应的原理来实现电流和电压的测量。
一、电流互感器的工作原理：电流互感器主要用于测量大电流，常见于电力系统中。
其工作原理基于法拉第电磁感应定律，即通过变压器原理来实现。
电流互感器的结构包括一个主线圈和一个次级线圈。
主线圈由大电流通过，次级线圈则连接到测量仪表。
当通过主线圈的电流变化时，它会产生一个磁场。
次级线圈位于主线圈的附近，磁场会感应到次级线圈中的电流。
由于次级线圈的匝数较少，因此次级线圈中的电流较小。
这样，电流互感器就将大电流转换为小电流，以便于测量和保护装置的使用。
二、电压互感器的工作原理：电压互感器主要用于测量高电压，常见于电力系统中。
它的工作原理与电流互感器类似，也是基于法拉第电磁感应定律。
电压互感器的结构包括一个主绕组和一个次级绕组。
主绕组连接到高电压电源，次级绕组则连接到测量仪表。
当高电压通过主绕组时，它会产生一个强大的磁场。
次级绕组位于主绕组附近，磁场会感应到次级绕组中的电压。
由于次级绕组的匝数较少，因此次级绕组中的电压较小。
这样，电压互感器就将高电压转换为低电压，以便于测量和保护装置的使用。
三、互感器的特点和应用：1. 互感器具有线性性好、精度高的特点，能够提供准确的电流和电压测量结果。
2. 互感器具有绝缘性能好、安全可靠的特点，能够保护测量仪表和其他设备免受高电压和大电流的影响。
3. 互感器具有体积小、分量轻的特点，便于安装和维护。
4. 互感器广泛应用于电力系统中的电流、电压测量、保护和控制等方面，也用于工业自动化、电气仪表等领域。
总结：互感器是一种通过电磁感应原理来实现电流和电压测量的电气设备。
电流互感器通过主线圈和次级线圈的电磁感应，将大电流转换为小电流，以便于测量和保护装置的使用。
电压互感器则通过主绕组和次级绕组的电磁感应，将高电压转换为低电压。
互感器具有线性性好、精度高、绝缘性能好、安全可靠、体积小、分量轻的特点，广泛应用于电力系统、工业自动化、电气仪表等领域。
电流互感器工作原理课件
电流互感器
1 电流互感器
电流互感器作为一次系统和二次系统间联络元件，
起着将一次系统的大电流变换成二次系统的小电流，用以
分别向测量仪表、继电器的电流线圈供电，正确反映电气
设备的正常运行参数和故障情况，使测量仪表和继电器等
二次侧的设备与一次侧高压设备在电气方面隔离，以保证
工
作
人
员
的
按结构形式分：贯穿式，支柱式，母线式，套管式，正 立式，倒立式
4 电流互感器的误差特性
KKNNI
2I
2
I1I1
I1
I11010%00%
A、电流误差
GB1208-87对电流误差的定义是
从电流互感器的原理知道，由于励磁电流的存在， 二次电流乘以额定电流比总是小于实际一次电流， 所以电流互感器的误差总是负值，只有采取了补 偿以后，才可能出现正值电流误差。
安
全
。
2 电流互感器的原理
互感器，一般N1≤N2，可见电流互流感器为一“变
流”器，基本原理与变压器相同，工作状况接近于变压器
短路状态，原边符号为P1、P2，副边符号为S1、S2。互
感器的原边串接入主线路，被测电流为I1 ，原边匝数为N1，
副边接内阻很小的电流表或功率表的电流线圈，副边电流
为I2，副边匝数为N2。原副边电磁量及规定正方向由电工
准确度选择的原则：计费计量用的电流互感 器其准度为0．2～0．5级；用于监视各进出线回 路中负荷电流大小的电流表应选用1．0—3．0级 电流互感器。为了保证准确度误差不超过规定值， 一般还校验电流互感器二次负荷(伏安)，互感器 二次负荷S2不大于额定负荷S2n，所选准确度才 能得到保证。准确度校验公式：S2≤S2n。

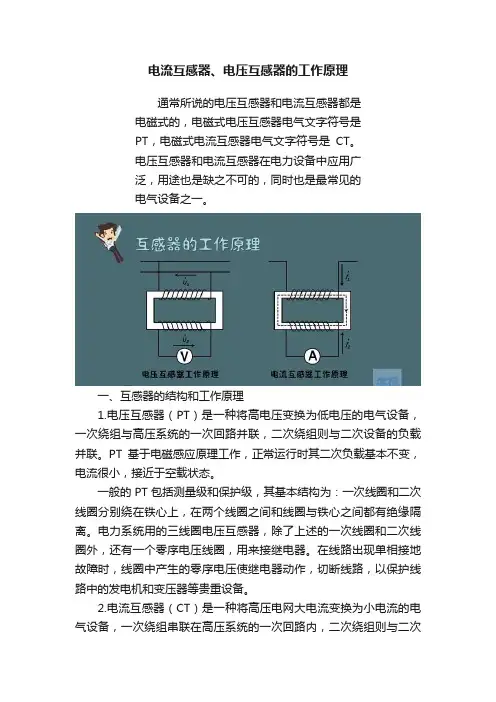

电流互感器、电压互感器的工作原理
电流互感器、电压互感器的工作原理通常所说的电压互感器和电流互感器都是电磁式的，电磁式电压互感器电气文字符号是PT，电磁式电流互感器电气文字符号是CT。
电压互感器和电流互感器在电力设备中应用广泛，用途也是缺之不可的，同时也是最常见的电气设备之一。
一、互感器的结构和工作原理1.电压互感器（PT）是一种将高电压变换为低电压的电气设备，一次绕组与高压系统的一次回路并联，二次绕组则与二次设备的负载并联。
PT基于电磁感应原理工作，正常运行时其二次负载基本不变，电流很小，接近于空载状态。
一般的PT包括测量级和保护级，其基本结构为：一次线圈和二次线圈分别绕在铁心上，在两个线圈之间和线圈与铁心之间都有绝缘隔离。
电力系统用的三线圈电压互感器，除了上述的一次线圈和二次线圈外，还有一个零序电压线圈，用来接继电器。
在线路出现单相接地故障时，线圈中产生的零序电压使继电器动作，切断线路，以保护线路中的发电机和变压器等贵重设备。
2.电流互感器（CT）是一种将高压电网大电流变换为小电流的电气设备，一次绕组串联在高压系统的一次回路内，二次绕组则与二次设备的负载相串联。
CT也是基于电磁感应的原理工作，但是它的二次负载阻抗很小，接近于短路状态。
电流互感器也分为测量用与保护用两类，基本结构和PT相似，一次线圈、二次线圈分别绕在铁心上，两个线圈之间及线圈与铁心之间有绝缘隔离。
根据电力系统要求切除短路故障和继电保护动作时间的快慢，保护用电流互感器分为稳态保护用与暂态保护用两种，前者用于电压比较低的电网中，称为一般保护用电流互感器；后者则用于高压超高压线路上。
二、互感器的使用注意事项1.PT二次侧直接与电压表连接，相当于运行在变压器的空载状态，短路会引起很大的短路电流，使用中不允许短路。
电磁式互感器都有一定的额定容量，从电力网中消耗功率，成为系统的负载，存在负荷分担问题。
而PT存在的最为严重的问题是可能出现铁磁谐振：PT的铁心电感和系统的电容元件由于感抗与容抗的交换，组成许多复杂的振荡回路，如果满足一定的条件，就可能激发起持续时间较长的铁磁谐振，这种谐振现象，某些元件的电压过高危及设备的绝缘，同时可能在非线性电感元件中产生很大的过电流，使电感线圈引起温度升高，击穿绝缘，以致烧损。
电压互感器原理- -电压互感器是如何工作的呢？？
电压互感器原理- -电压互感器是如何工作的呢？？导读：电压互感器一种特殊的变压器，可用作测试仪表，提供继电保护，那么电压互感器原理是什么呢?它是怎么工作的呢?接下来我们就一起来了解一下吧~~~一、电压互感器原理- -简介电压互感器，英文名称为Potential Transformer，简称为PT，是一个带铁芯的变压器，用于变换线路上的电压，将高电压按比例转换成低电压。
可分为电磁式电压互感器、非电磁式电压互感器，现已成为发电厂、变电所等输电供电系统不可缺少的一类电器。
二、电压互感器原理- -结构电压互感器主要由一次绕组、二次绕组、铁芯和绝缘组成，一次绕组和二次绕组绕在铁芯上，两个绕组之间及绕组与铁芯之间都有绝缘。
使用时，将一次侧接在一次系统上，二次侧接测量仪表、继电保护等，如下图所示：在电压互感器原边装有熔断器、副边接地，以避免由于副边短路，引起电流急剧增长，导致线圈被烧毁，副边对地高电位，从而产生安全隐患造成电气事故。
三、电压互感器原理电压互感器应用的是电磁感应原理。
一旦在一次绕组上产生电压U1，在铁芯中便产生一个磁通量，根据电磁感应定律，则在二次绕组中产生二次电压U2，其中U1与U2的比值取决于一次绕组和二次绕组的匝数比，因此可根据需要组成按不同比例变换电压的电压互感器。
电压互感器在在运行时，一次绕组并联接在线路上，二次绕组并联接仪表或者继电器，因此在测量高压时，尽管一次电压很高，但经过变换后，二次电压是低压，直接测量可以保证操作人和仪表的安全。
扩展阅读电压互感器与变压器的异同相同点：都用于变换线路上的电压不同点：变压器变换电压目的在于输送电能，容量很大，一般以KV或MV为单位;电压互感器变换电压目的在于测量仪表，为继电保护装置供电，容量很小，一般以V为单位。
电压互感器存在的价值电压互感器存在的价值在于完成其变换电压的作用，实现其用作测量仪表的功能。
那么问题来了，没有电压互感器就不能测量电压了吗???虽然有些低压可以直接进行测量，但是对于高压而言，为了安全起见，我们不允许直接测量，因此就需要电压互感器首先将按比例其变换成低压，再对其进行测量。
互感器的工作原理
互感器的工作原理
互感器是一种将电磁感应原理用于测量、检测和变换电信号的设备。
它由一个线圈和一个铁芯组成。
当通过线圈的电流变化时，产生的磁场通过铁芯传导到线圈上，从而改变线圈中的电压或电流。
在互感器中，线圈的电流首先产生一个磁场，而磁场的强度取决于线圈的电流大小。
当电流发生变化时，磁场的变化也会随之发生。
这种变化的磁场通过铁芯传导到线圈中，从而引起线圈中的电流或电压的变化。
互感器的工作原理基于电磁感应定律，即法拉第电磁感应定律。
该定律指出，当一个导体（线圈）被磁场穿过时，导体两端会产生一个感应电动势，该电动势的大小与磁场的变化率成正比。
在互感器中，线圈被连接到需要测量的电路中。
当电路中的电流变化时，线圈中的磁场变化会导致线圈两端产生感应电动势。
这个感应电动势与电路中的电流成正比，并可用于测量电流的变化。
互感器也可以用于测量电压。
在这种情况下，线圈被连接到电路中的负载侧，通过测量线圈中感应的电动势，可以推断出负载侧的电压大小。
总之，互感器利用线圈中感应电动势的变化来测量和检测电流或电压的变化，实现了电信号的转换和传递。
电流互感器的原理及应用
电流互感器的原理及应用1. 电流互感器的概述电流互感器（Current Transformer，简称CT）是一种常见的电气设备，主要用于测量和保护电力系统中的电流。
它是一种变压器，能够将高电流转换为可测量的低电流，以便于计量、监测和控制电力系统中的电流。
2. 电流互感器的工作原理电流互感器的工作原理基于法拉第电磁感应定律。
当电流通过电流互感器的一侧线圈时，其磁场会感应出另一侧线圈上的电压。
这个感应的电压与通过电流互感器的电流成正比，并且与线圈的绕组比例有关。
3. 电流互感器的结构电流互感器通常由铁芯、一侧线圈和二侧线圈组成。
- 铁芯：电流互感器的铁芯通常由铁磁材料制成，如硅钢片。
铁芯的主要作用是集中磁场，提高感应电压的效果。
- 一侧线圈：一侧线圈是将待测电流通过的线圈。
它通常由大截面的铜导线绕成，确保可以通过较大的电流。
- 二侧线圈：二侧线圈是感应电压的线圈。
它通常由细导线绕成，以提供较高的转比，从而将高电流转换为低电流。
4. 电流互感器的应用电流互感器在电力系统中有广泛的应用，主要包括以下几个方面：4.1. 电流测量电流互感器被广泛用于电力系统中的电流测量。
它可以将高电流通过线圈转换为低电流，以便于使用电流表或电流变送器进行准确测量。
电流互感器不仅可以测量交流电流，还可以用于直流电流测量。
4.2. 电力系统的保护电力系统中的电流互感器还用于电力系统的保护。
它们可用于检测电流异常，如短路或过载。
当电流超出设定的范围时，电流互感器将触发保护设备，以避免电力系统发生故障。
4.3. 仪表和控制电流互感器也被用于仪表和控制系统中。
它们可以将高电流转换为低电流，以满足仪表的输入范围要求。
此外，电流互感器还可用于电力系统的控制，如负载管理和功率因数改善。
4.4. 电能计量电流互感器在电能计量中起到关键作用。
它们可以将高电流转换为适合电能表测量的低电流。
通过使用电流互感器，电能供应商可以准确测量用户的电能消耗，实现精确的计费。
电压互感器的工作原理、特性和接线方式，一次性说清楚！
电压互感器的工作原理、特性和接线方式，一次性说清楚！常用的电磁式电压的工作原理与普通变压器相同，结构原理和与系统的连接也相似，但二次电压低，容量很小，只有几十伏安或几百伏安。
的一次绕组和二次绕组额定电压之比称为电压互感器的额定电压比，用ku表示，不考虑激磁损耗，就等于一、二次绕组的匝数比，即ku=un1/un2≈n2/n1=kn，式中，un1、un2为一、二次绕组的额定电压；n1、n2为一、二次绕组匝数；kn为匝数比。
说到电压互感器，想必大部分电气人员都不陌生，但是对一个电气初学者来说就可能一知半解了。
电压互感器是发电厂、变电所等输电和供电系统不可缺少的一种电器。
精密电压互感器是电测试验室中用来扩大量限，测量电压、功率和电能的一种仪器。
它的接线方式与测量精度如果选择不合理，会直接影响到电压、功率以及电能测量的精确度。
因此在用户供配电系统变配电站(所)设计中，如何正确选择电压互感器，关系到测量与计量准确等级，以及继电保护与自动装置动作的可靠性。
那么电压互感器的原理和作用具体是什么？接线方式又是怎样的呢？下面我们一起来学习一下吧！1、电压互感器的工作原理和特性：电压互感器可分为电磁式和电容分压式两种，电压等级在220kV 及以下时多为电磁式，那么就以电磁式介绍。
（1）工作原理电压互感器利用了电磁感应原理，在闭合的铁芯上，绕有两个不同匝数、相互绝缘的绕组，接入电源侧的是一次绕组N1，输出侧是二次绕组N2。
当一次绕组加有电压时，绕组就会有交流电流通过，铁芯中就会产生与电源频率相同的交变磁通Φ1，由于一次绕组和二次绕组在一个铁芯上，根据电磁感应定律，在二次绕组会产生频率相同但数值不同的感应电动势E2。
因为匝数的不同导致两个绕组的感应电动势不同，具体数值关系就是：N1/N2=U1/U2，根据国标，电压互感器二次侧输出电压值是100V。
（2）电压互感器特性电压互感器一次电压不受二次负荷的影响。
电压互感器二次侧仪表或继电器的电压线圈阻抗很大，通过的电流很小，因此电压互感器正常工作时接近空载状态。
简述电压互感器和电流互感器的工作原理
简述电压互感器和电流互感器的工作原理
电压互感器和电流互感器是电力系统中常用的测量设备，用于测量电压和电流的变化。
它们的工作原理如下所述。
电压互感器（Voltage Transformer，简称VT）是一种将高电压转换为低电压的测量设备。
它由一个一次绕组和一个二次绕组组成。
一次绕组通常连接到高电压系统，而二次绕组则连接到测量仪表或保护装置。
在正常运行时，一次绕组将高电压引入，通过互感作用，使电压在二次绕组上产生一个相应的降压信号。
因此，可以使用二次绕组上的低电压进行准确测量和保护操作。
电流互感器（Current Transformer，简称CT）是一种测量电流的设备，它将高电流转换为低电流。
它由一个一次绕组和一个二次绕组组成，类似于电压互感器。
一次绕组通过其所连接的导线，使电流通过。
通过互感作用，电流在二次绕组上产生一个相应比例的减小。
因此，可以使用二次绕组上的低电流进行精确的测量和保护。
电压互感器和电流互感器的工作原理基于互感现象。
互感是指两个绕组通过电磁感应相互耦合，导致一个绕组上的信号在另一个绕组上产生感应电动势。
根据法拉第定律，互感电动势的大小与绕组之间的转数比例成正比，并与主导线上的电流或电压成正比。
总结一下，电压互感器和电流互感器是测量电压和电流的关键设备。
它们利用互感作用将高电压和高电流转换为低电压和低电流，以便用于测量和保护。
这种原理确保了精确和可靠的测量结果，对于电力系统的运行和维护至关重要。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
精密电流型电压互感器原理
1. 简介
精密电流型电压互感器是一种用于测量电力系统中电流和电压的重要装置。
它可以将高压系统中的电流、电压转换成低压信号，并通过精密测量和准确的电气隔离，为电力系统的保护和控制提供关键的数据支持。
本文将介绍精密电流型电压互感器的原理和工作机制。
2. 基本原理
精密电流型电压互感器采用互感原理，即通过互感器内部的线圈，将所测量的高压电流、电压转换成低压信号。
在交流系统中，电流型互感器通过感应作用，将高电流变成低电流输出，电压型互感器则将高压转换为低电压输出。
这些低压信号经过精密的转换和处理，可以被准确地测量和记录。
3. 工作原理
精密电流型电压互感器的工作原理基于电磁感应定律。
当电流通过互感器的一侧线圈时，会在另一侧感应出电压。
这个电压与原电流的大小成正比，而与线圈的匝数成反比。
通过精确设计和制造互感器的线圈，可以实现高精度和稳定的电流、电压转换。
4. 结构特点
精密电流型电压互感器通常由铁心、线圈、外壳和绝缘件组成。
铁心
用于集中磁场，线圈则用于感应电流和电压。
外壳和绝缘件则用于保
护互感器内部结构，并确保安全可靠的运行。
通过合理的设计和材料
选择，可以实现互感器的高精度和抗干扰能力。
5. 应用领域
精密电流型电压互感器广泛应用于电力系统的保护、控制和监测领域。
它可以为电力系统的高精度测量和数据采集提供重要支持，保障电网
安全和稳定运行。
互感器也可以用于工业自动化、电能计量等领域，
发挥重要作用。
6. 现状和发展趋势
随着电力系统的数字化和智能化发展，精密电流型电压互感器也面临
着新的机遇和挑战。
未来，互感器将更加注重精度、可靠性和通信能力，以满足电力系统安全和智能化的需求。
新材料、新技术的应用将
进一步提升互感器的性能和功能，推动其在电力领域的应用和发展。
7. 结语
精密电流型电压互感器作为电力系统重要的测量装置，对电网的安全
和稳定运行具有重要意义。
通过深入理解其原理和工作机制，可以更
好地应用和推广互感器技术，为电力系统的发展贡献力量。
以上就是精密电流型电压互感器的原理和工作机制，希望对读者有所
帮助。
在深入理解精密电流型电压互感器的原理和工作机制之后，我
们可以进一步探讨其在电力系统中的应用以及未来的发展趋势，以及可能面临的挑战。
8. 互感器在电力系统中的应用
精密电流型电压互感器在电力系统中具有广泛的应用。
它们被用于测量和监测电力系统中的电流和电压。
通过精确的信号转换和调节，互感器可以将高压系统中复杂的电流和电压信号转换为低压、可处理的信号输出，为系统的监测和控制提供必要的数据。
互感器还被广泛应用于电力系统的保护领域。
它们可以提供及时准确的电流电压信息，从而实现对电力系统的过载、短路等故障的实时检测和保护。
在电力系统的智能化和数字化进程中，精密电流型电压互感器也扮演着越来越重要的角色。
它们通过支持数据采集、远程监测等功能，为电力系统的管理和运行提供了有力的支持。
9. 互感器的发展趋势
随着电力系统的不断发展和完善，精密电流型电压互感器也面临着新的发展机遇和挑战。
未来，互感器技术将朝着以下几个方面发展。
首先是精度和稳定性。
随着电力系统对测量精度的要求越来越高，互感器的精度和稳定性也将成为重点发展方向。
其次是抗干扰能力。
电力系统环境复杂多变，为了确保测量数据的可靠性，互感器需要具备较强的抗干扰能力。
另外是通信能力。
随着电力系统的智能化发展，互感器需要具备与其他设备进行信息交换的能力，以支持系统的远程监测和控制。
新材料的应用、制造工艺的改进等也将为互感器技术的发
展带来新的机遇和突破。
10. 面临的挑战
尽管精密电流型电压互感器在电力系统中具有重要的作用，但是它们也面临着一些挑战。
首先是安全性和可靠性。
作为电力系统的重要组成部分，互感器需要具备较高的安全性和可靠性，以确保系统的稳定和安全运行。
其次是成本和制造技术。
高精度的互感器需要采用先进的制造技术和材料，这也带来了一定的成本压力。
另外，互感器的智能化和数字化也带来了新的挑战，包括通信协议、数据安全等方面的问题。
互感器技术的发展仍需要在安全、可靠、成本、技术等诸多方面继续努力和改进。
11. 未来展望
虽然精密电流型电压互感器面临诸多挑战，但随着电力系统的不断发展和完善，互感器技术仍将迎来更广阔的发展空间。
未来，随着新材料、新技术的不断应用，互感器将会在精度、稳定性、通信能力等方面得到更大的提升，以满足电力系统对高性能互感器的需求。
互感器还将积极应对电力系统的智能化和数字化需求，实现更加智能、便捷的数据采集和交换。
精密电流型电压互感器将继续在电力系统中发挥重要作用，并在未来的发展中迎接更大的挑战和机遇。
精密电流型电压互感器是电力系统中不可或缺的重要装置，它通过精确的电流、电压信号转换和数据采集，为电力系统的保护、控制和监
测提供了关键的支持。
未来，随着电力系统的发展和智能化进程的推进，互感器技术也将面临更多的发展机遇和挑战。
我们期待着精密电流型电压互感器在未来能够为电力系统的安全稳定运行做出更大的贡献。
