电流互感器CT
常见电流互感器变比
常见电流互感器变比电流互感器（Current Transformer，CT）是一种用于测量高电流的传感器，它将高电流转换为低电流，以便于测量、保护和控制。
电流互感器的变比是指一次侧电流与二次侧电流的比值。
常见的电流互感器变比有多种，以下是一些常见的电流互感器变比及其应用：1. 5A/5A：这是一种常见的变比，用于测量和保护设备。
在低压系统中，电流互感器的二次侧通常输出5A的电流，以满足电能表、继电器和其他测量设备的需要。
2. 1A/5A：这种变比用于将一次侧的小电流转换为二次侧的5A电流，适用于一些特殊的小电流测量和保护应用。
3. 5A/1A：这种变比用于将一次侧的5A电流转换为二次侧的1A电流，以满足一些高精度测量和保护设备的需求。
4. 100A/5A：这种变比用于将一次侧的100A电流转换为二次侧的5A电流，适用于一些中等电流的测量和保护应用。
5. 200A/5A：这种变比用于将一次侧的200A电流转换为二次侧的5A电流，适用于一些较高电流的测量和保护应用。
6. 500A/5A：这种变比用于将一次侧的500A电流转换为二次侧的5A电流，适用于一些大电流的测量和保护应用。
7. 1000A/5A：这种变比用于将一次侧的1000A电流转换为二次侧的5A电流，适用于一些特大型电流的测量和保护应用。
除了上述常见变比，还有许多其他变比可供选择，以满足不同应用的需求。
在选择电流互感器的变比时，需要考虑实际应用中的电流大小、测量精度和设备要求等因素。
电流互感器的变比计算公式为：变比= 一次侧电流/ 二次侧电流例如，一个电流互感器的变比为5A/1A，表示一次侧电流是5A时，二次侧电流是1A。
总之，在实际应用中，电流互感器的变比选择非常重要。
如果变比选择不当，可能会导致测量不准确或保护设备无法正常工作。
因此，在选择电流互感器时，需要根据实际应用的需求进行仔细的选择和计算。
电流互感器CT
SAMWHA除向用户提供高质量标准的电子式电流、电压、接地保护继电器外，也提供高质量标准的电流互感器CT、零续电流检测器ZCT，可供用户与继电器配套选用或单独购买。
电流互感器CT（Current Transformer）
产品类型：
品名
技术指标
2CT（2窗）
3CT（3窗）
保护大型电机时可与电流继电器扩量程使用
变流比
100：5
100：5
0：5
400：5
400：5
等级
1
额定功率
5VA
绝缘电压
600V（AC）
耐压（60S）
2KV
绝缘电阻（60S）
500VDC摇表，100兆欧
安装方式
固定
零序电流互感器ZCT（Zero Current Transformer）
产品类型：
品名技术指标
电流互感器
2CT
100/5
200/5
300/5
400/5
500/5
600/5
3CT
100/5
零序电流
互感器
ZCT-35
ZCT-80
ZCT-120
ZCT-35
ZCT-80
ZCT-120
保护大型电机时可与电流继电器扩量程使用
变流比
200mA/1.5mA
100：5
等级
1
额定功率
10VA
内径
35
80
120
耐压（60S）
2KV
绝缘电阻（60S）
500VDC摇表，100兆欧
安装方式
固定
订购指南:
CT-
2CT-
100
型号名称

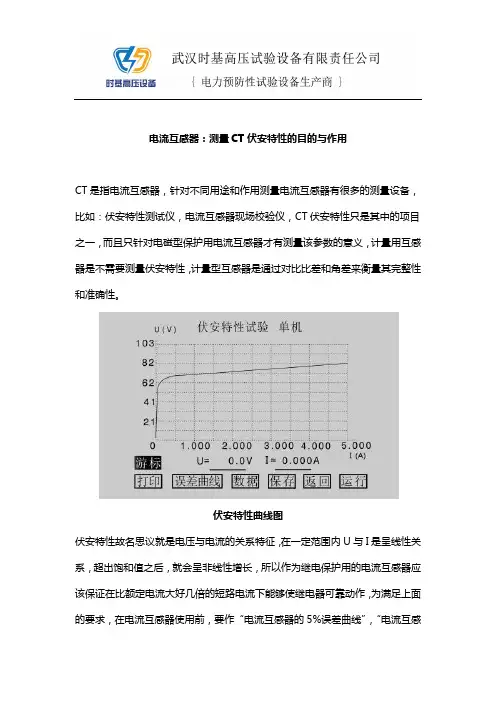

电流互感器：测量CT伏安特性的目的与作用
电流互感器：测量CT伏安特性的目的与作用
CT是指电流互感器，针对不同用途和作用测量电流互感器有很多的测量设备，比如：伏安特性测试仪，电流互感器现场校验仪，CT伏安特性只是其中的项目之一，而且只针对电磁型保护用电流互感器才有测量该参数的意义，计量用互感器是不需要测量伏安特性，计量型互感器是通过对比比差和角差来衡量其完整性和准确性。
伏安特性曲线图
伏安特性故名思议就是电压与电流的关系特征，在一定范围内U与I是呈线性关系，超出饱和值之后，就会呈非线性增长，所以作为继电保护用的电流互感器应该保证在比额定电流大好几倍的短路电流下能够使继电器可靠动作，为满足上面的要求，在电流互感器使用前，要作“电流互感器的5%误差曲线”，“电流互感
器的10%误差曲线”，以确定其是否能够投入运行。
除此以外，测量CT伏安特性的作用还可以及时检查二次线圈有没有匝间短路，检查内部铁芯的磁化曲线，间接的判断铁芯质量，通过磁化的饱和程度，绘制相应的5%、10%误差曲线，为投入运行提供更完整的数据保障。
伏安特性测试仪
伏安特性的测量建议选用SJFA-K选用伏安特性测试仪，品质可靠，功能完善，是一款多功能全自动化的CT、PT特性测试仪器，采用“电流法”，可用于保护类电流、电压互感器的伏安（励磁）特性、变比、极性、一次通流和交流耐压等综合试验，满足GB 1207-2006《电磁式电压互感器》和GB 1208-2006《电流互感器》的技术标准，采用ARM芯片为处理核心，测量精度高，功能性强，试验完成自动绘制曲线和打印数据报告。

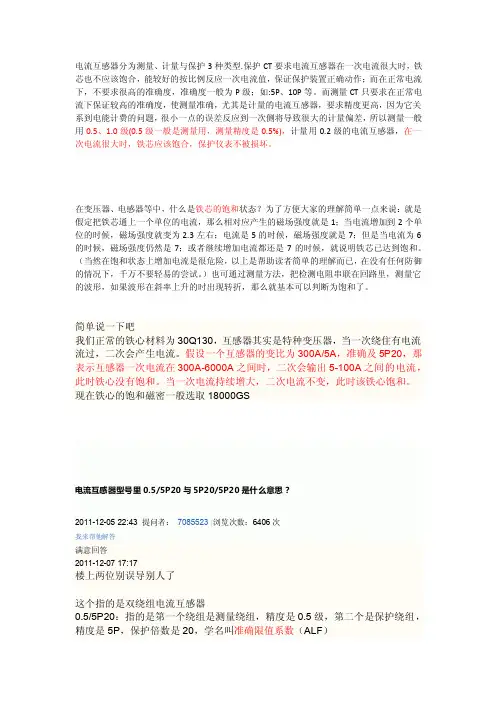

保护CT和测量CT详解
电流互感器分为测量、计量与保护3种类型.保护CT要求电流互感器在一次电流很大时，铁芯也不应该饱合，能较好的按比例反应一次电流值，保证保护装置正确动作；而在正常电流下，不要求很高的准确度，准确度一般为P级；如:5P、10P等。
而测量CT只要求在正常电流下保证较高的准确度，使测量准确，尤其是计量的电流互感器，要求精度更高，因为它关系到电能计费的问题，很小一点的误差反应到一次侧将导致很大的计量偏差，所以测量一般用0.5、1.0级(0.5级一般是测量用，测量精度是0.5%)，计量用0.2级的电流互感器，在一次电流很大时，铁芯应该饱合，保护仪表不被损坏。
在变压器、电感器等中，什么是铁芯的饱和状态？为了方便大家的理解简单一点来说：就是假定把铁芯通上一个单位的电流，那么相对应产生的磁场强度就是1；当电流增加到2个单位的时候，磁场强度就变为2.3左右；电流是5的时候，磁场强度就是7；但是当电流为6的时候，磁场强度仍然是7；或者继续增加电流都还是7的时候，就说明铁芯已达到饱和。
（当然在饱和状态上增加电流是很危险，以上是帮助读者简单的理解而已，在没有任何防御的情况下，千万不要轻易的尝试。
）也可通过测量方法，把检测电阻串联在回路里，测量它的波形，如果波形在斜率上升的时出现转折，那么就基本可以判断为饱和了。
简单说一下吧我们正常的铁心材料为30Q130，互感器其实是特种变压器，当一次绕住有电流流过，二次会产生电流。
假设一个互感器的变比为300A/5A，准确及5P20，那表示互感器一次电流在300A-6000A之间时，二次会输出5-100A之间的电流，此时铁心没有饱和。
当一次电流持续增大，二次电流不变，此时该铁心饱和。
现在铁心的饱和磁密一般选取18000GS电流互感器型号里0.5/5P20与5P20/5P20是什么意思？2011-12-05 22:43 提问者：7085523|浏览次数：6406次我来帮他解答满意回答2011-12-07 17:17楼上两位别误导别人了这个指的是双绕组电流互感器0.5/5P20：指的是第一个绕组是测量绕组，精度是0.5级，第二个是保护绕组，精度是5P，保护倍数是20，学名叫准确限值系数（ALF）5P20/5P20：指的是两个绕组都是保护绕组，意思和前面的相同。

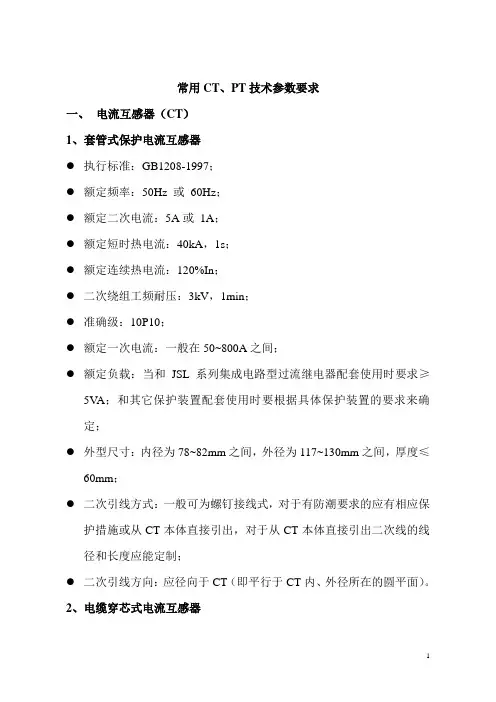

常用CT、PT技术参数要求
常用CT、PT技术参数要求
一、电流互感器（CT）
1、套管式保护电流互感器
●执行标准：GB1208-1997；
●额定频率：50Hz 或60Hz；
●额定二次电流：5A或1A；
●额定短时热电流：40kA，1s；
●额定连续热电流：120%In；
●二次绕组工频耐压：3kV，1min；
●准确级：10P10；
●额定一次电流：一般在50~800A之间；
●额定负载：当和JSL系列集成电路型过流继电器配套使用时要求≥
5V A；和其它保护装置配套使用时要根据具体保护装置的要求来确定；
●外型尺寸：内径为78~82mm之间，外径为117~130mm之间，厚度≤
60mm；
●二次引线方式：一般可为螺钉接线式，对于有防潮要求的应有相应保
护措施或从CT本体直接引出，对于从CT本体直接引出二次线的线径和长度应能定制；
●二次引线方向：应径向于CT（即平行于CT内、外径所在的圆平面）。
2、电缆穿芯式电流互感器
●准确级：测量或计量用的为0.2S，0.2，0.5，1；保护用的为10P10；
●外型尺寸可根据实际需要选用；
●其余参数要求同套管式保护电流互感器。
二、电压互感器（PT）
执行标准：GB1207-1997
1、全封闭肘头座式带熔断器户内三相电压互感器（V式接线）
2、全封闭肘头座式带熔断器户内单相电压互感器。
电流互感器(CT)
电流互感器(CT)百科名片电流互感器原理是依据电磁感应原理的。
电流互感器是由闭合的铁心和绕组组成。
它的一次绕组匝数很少，串在需要测量的电流的线路中，因此它经常有线路的全部电流流过，二次绕组匝数比较多，串接在测量仪表和保护回路中，电流互感器在工作时，它的2次回路始终是闭合的，因此测量仪表和保护回路串联线圈的阻抗很小，电流互感器的工作状态接近短路。
电流互感器（Current transformer 简称CT）的作用是可以把数值较大的一次电流通过一定的变比转换为数值较小的二次电流，用来进行保护、测量等用途。
如变比为400/5的电流互感器，可以把实际为400A的电流转变为5A的电流。
接线方式电流互感器的接线方式按其所接负载的运行要求确定。
最常用的接线方式为单相、三相星形和不完全星形三种，分别如图4a、图4b和图4c。
电流互感器电流互感器接线方式电流互感器有2种：一种是在线式，就有4个接线柱，其中2个大的是一次侧，2个小的是二次侧。
另一种是穿芯式，只有2个接线柱，没有一次接线柱，一次侧采用导线直接穿芯。
穿芯式成本要比在线式低，而且安装方便，但在电流较小的情况下，在线式准确度比穿芯式要高。
作为计量，一般都用的是在线式，作为指示仪表穿芯式用的比较多。
书上说电流互感器的二次侧不能开路，这是正确的。
但有许多人在安装和检修时都是带电将电流互感器的二次侧断开，之所以没有产生问题，是因为电压等级低，只有380V，电流也只有几十最多几百安，在二次侧感应不了很高的电压，一般还危及不到设备和人身安全。
如果是高压设备，如10kV，感应电压就会有数千伏，就会危及人身安全或将二次绝缘击穿。
穿芯式额定变比和误差：电流互感器的额定变比KN指电流互感器的额定电流比。
即：KN=I1N/I2N电流互感器原边电流在一定范围内变动时，一般规定为10～120%I1N，副边电流应按比例变化，而且原、副边电压（或电流）应该同相位。
但由于互感器存在内阻抗、励磁电流和损耗等因素而使比值及相位出现误差，分别称为比差和角差。
CT--电流互感器
电流互感器原理是依据电磁感应原理的。电流互感器是由闭合的铁心和绕组组成。它的一次绕组匝数很少，串在需要测量的电流的线路中，因此它经常有线路的全部电流流过，二次绕组匝数比较多，串接在测量仪表和保护回路中，电流互感器在工作时，它的2次回路始终是闭合的，因此测量仪表和保护回路串联线圈的阻抗很小，电流互感器的工作状态接近短路。
路，以保护供电系统的安全。保护用微型电流互感器的工作条件与测量用互感器完全不同，保护用互感器只是在比正常电流大几倍几十倍的电流时才开始有效的工作。保护用互感器主要要求：1、绝缘可靠，2、足够大的准确限值系数，3、足够的热稳定性和动稳定性。 保护用互感器在额定负荷下能够满足准确级的要求最大一次电流叫额定准确限值一次电流。准确限值系数就是额定准确限值一次电流与额定一次电流比。当一次电流足够大时铁芯就会饱和起不到反映一次电流的作用，准确限值系数就是表示这种特性。保护用互感器准确等级5P、10P，表示在额定准确限值一次电流时的允许误差5%、10% 线路发生故障时的冲击电流产生热和电磁力，保护用电流互感器必须承受。二次绕组短路情况下，电流互感器在一秒内能承受而无损伤的一次电流有效值，称额定短时热电流。二次绕组短路情况下，电流互感器能承受而无损伤的一次电流峰值，称额定动稳定电流。 保护用电流互感器分为：1、过负荷保护电流互感器，2、差动保护电流互感器，3、接地保护电流互感器（零序电流互感器）
电流互感器工作原理、等值电路与一般变压器相同，只是其原边绕组串联在被测电路中，且匝数很少；副边绕组接电流表、继电器电流线圈等低阻抗负载，近似短路。原边电流（即被测电流）和副边电流取决于被测线路的负载，与电流互感器副边负载无关。电流互感器运行时，副边不允许开路。因为在这种情况下，原边电流均成为励磁电流，将导致磁通和副边电压大大超过正常值而危及人身及设备安全。因此，电流互感器副边回路中不允许接熔断器，也不允许在运行时未经旁路就拆卸电流表及继电器等设备。
电流互感器二次侧开路的后果
电流互感器二次侧开路的后果介绍电流互感器（Current Transformer，简称CT）是一种常用的电力测量设备，用于将高电流变换为低电流，以便测量和保护设备。
CT的二次侧开路是指二次侧线路断开或连接不良，导致电流无法正常流过。
本文将深入探讨电流互感器二次侧开路的后果以及对电力系统的影响。
电流互感器的作用和原理作用1.电流测量：CT将高电流变换为低电流，使得电流测量更加方便和安全。
2.电流保护：CT将高电流变换为低电流，可以提供给继电器等保护装置进行电流保护。
3.电力系统控制和监测：CT用于电力系统的控制和监测，例如计量、指示、记录和传输等。
原理电流互感器基于电磁感应原理工作。
当一段高电流通过CT的一次侧线圈时，其中的磁场会通过CT的铁芯，进而感应在二次侧线圈中产生出一小部分比例的低电流。
二次侧开路的后果二次侧开路指的是电流互感器二次侧线路断开或连接不良，导致电流无法正常流过。
这种情况可能会导致以下后果：1. 电流测量误差二次侧开路会导致电流互感器无法将高电流变换为低电流输出，从而造成电流测量误差。
在实际应用中，CT的输出电流通常用来测量电力系统的负荷和运行状态，并作为参数用于计算功率、电能等。
如果二次侧开路，CT的输出将非常小甚至为零，导致电流测量结果不准确。
这可能会导致误判电力系统的运行状态，造成对电力系统的控制和调度失去准确性。
2. 电流保护失效电流保护装置通常通过监测CT的输出电流来判断电力系统是否存在故障或异常情况，并采取相应的保护措施。
二次侧开路将导致CT输出电流异常小或为零，使得电流保护装置无法正常工作。
这可能会导致保护装置对故障信号无法判断或误判，从而无法及时采取保护措施。
这对电力系统的运行安全性构成潜在威胁。
3. 电力系统控制和监测异常电流互感器在电力系统中扮演着重要角色，用于计量、指示、记录和传输等。
二次侧开路将导致电流互感器输出异常，这会影响电力系统的控制和监测功能。
例如，二次侧开路可能会造成计量数据错误，使得电力系统运行数据不准确，进而影响电力系统的运行分析和调度决策。
