玻璃幕墙癌症-钢化玻璃自爆
钢化玻璃自爆的原因是什么
钢化玻璃自爆的原因是什么
钢化玻璃的自爆原因复杂多样，以下是一些常见的原因：
1.制造缺陷：钢化玻璃在制造过程中，如果控制不当，可能会引入一
些制造缺陷，如表面不均匀的应力、机械性破坏或化学性缺陷。
这些缺陷
会削弱玻璃的耐力，导致自爆。
2.温度差异：钢化玻璃具有较高的抗热冲击性能，但当温度差异较大时，玻璃会受到一定的应力。
如果温度急剧变化，或玻璃表面有冷热不均
匀的情况，玻璃的应力可能会不均匀释放，导致自爆。
3.压力变化：玻璃表面受到外部冲击力，或周围环境压力变化，都可
能导致钢化玻璃自爆。
例如，玻璃表面被撞击后，会引起局部应力的变化，进而导致自爆。
4.玻璃混入金属离子：在玻璃加工过程中，如果杂质或残留物进入玻
璃内部，并与玻璃表面相互作用，可能导致玻璃发生离子交换。
这种离子
交换会导致玻璃表面的压应力增加，从而增加了玻璃自爆的风险。
5.玻璃安装不当：如果钢化玻璃的安装不符合规范，如安装时没有遵
循正确的承载和支撑方式，或者安装过程中发生突发事件，这些因素都可
能导致钢化玻璃自爆。
当钢化玻璃发生自爆时，可能会出现玻璃全面碎裂的情况，也可能只
是玻璃表面出现小碎片。
无论是哪种情况，都会给人们带来损失和伤害。
因此，在使用钢化玻璃时，应当遵守相关的安全操作规程，确保正确安装
和维护，减少钢化玻璃自爆的风险。
最后，总结一下，钢化玻璃自爆的原因包括制造缺陷、温度差异、压
力变化、玻璃混入金属离子和玻璃安装不当等多种因素。
为了减少钢化玻
璃自爆的风险，应严格按照规范安装和维护玻璃，并保持良好的使用环境，避免剧烈温度变化和外力冲击。
钢化玻璃自爆的主要原因及解决方案
钢化玻璃自爆的主要原因及解决方案在广义上，钢化玻璃自爆一般定义为钢化玻璃在无直接外力作用下发生自动炸裂的现象。
实际上，钢化加工过程中的自动爆裂与储存、运输、使用过程中的自爆是两个完全不同的概念，二者不可混淆。
钢化玻璃生产过程中的自爆钢化玻璃在生产过程中的自爆一般由玻璃中的砂粒、气泡等夹杂物及冷加工时造成的缺口、刮伤、爆边和钢化不合理等工艺缺陷引起的。
对于玻璃在加工过程中炸裂，应采取以下措施：选用优质的玻璃原片：玻璃原片对于钢化玻璃成品质量的玻璃在炉内炸裂是至关重要的。
若玻璃内含有气泡、结石、冷裂纹以及表面划伤过重都会使用在热处理过程中产生应力集中，从而容易破裂。
但是，浮法玻璃生产线不稳定时也可能出现上述缺陷，应该认真做好每片原片玻璃的质检工作。
注意预处理方式：切割玻璃时应选用正确角度的刀轮和施加压力，使玻璃切面的上部裂纹带很窄，而下部的镜面较宽，从而获得良好切口，减少边部裂纹。
玻璃切割后边部都会存在微裂纹，钢化前尽量使用抛光边或精磨边，减少玻璃微裂纹的存在和对后期使用的影响。
角部尽量选用圆形角，减少钢化过程中的应力集中。
一般厚度≥8mm的玻璃要求进行精磨边，厚度≤6mm的玻璃可以用湿砂带磨边机磨边。
合理设置炉温：从玻璃受热及内应力变化分析来看，温度的剧烈变化是引起玻璃炉内炸裂是主要的外部因素。
温度越高，玻璃厚度方向上温度梯度越大，内应力越大，玻璃炸裂概率越高。
12mm、15mm、19mm厚的玻璃危险性更大。
因此，在钢化温度范围内不宜采用过高的温度。
合理设置输送速度：当玻璃从上片台输入钢化炉时，玻璃前端先进入炉内受热膨胀，而处于炉外的玻璃后端较冷。
在冷热交界处平面方向上产生的温度差，使冷端产生张应力，热端产生压应力。
输送速度越快，这种温差越小。
但是，如果加快输送速度，玻璃迅速处于高温之中，受热冲击增大，即在厚度方向上的温度梯度相对增大，玻璃炉内炸裂概率随之增大。
因此，在实际生产中就要权衡利弊，然后选择合理输送速度。
钢化玻璃自爆以及消除自爆危害的对策

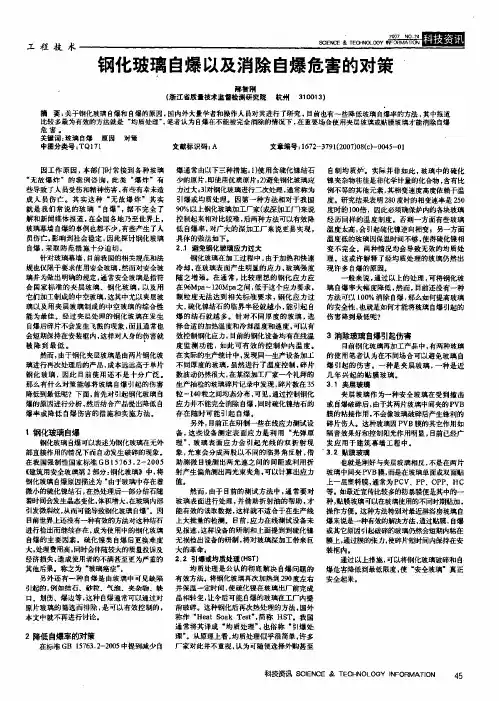

3 消除玻璃 自爆引起伤害 目 前钢化玻璃再加工产品中， 有两种玻璃 的使用笔者认为在不同场合可以避免玻璃自 爆引起的伤害。一种是夹层玻璃 ， 一种是近 几年兴起的贴膜玻璃。 3, 1 央层玻璃 夹层玻璃作为一种安全玻璃在受到撞击 或白 爆破碎后 ， 由于其两片坡璃中间夹的PVB 膜的粘接作用， 不会像玻瑞破碎后产生锋利的 碎片伤人。这种玻璃因P VB 膜的其它作用如 隔音效果好和控制阳光作用明显， 目前已经广 发应用于建筑幕墙工程中。 3 .2 贴膜玻璃 也就是刚好与央层玻璃相反， 不是在两片 玻璃中间夹PVB 膜， 而是在玻璃单面或双面贴 上一层塑料膜， 通常为P CV, P P, OPP , H C 等. 如最近宜传比较多的防暴膜便是其中的一 种， 贴膜玻璃可以在坡璃使用的不同 时期!1 ， 1伽 操作方便。 这种方法特别对最近淋浴房玻璃自 爆来说是 一 种有效的解决方法， 通过贴膜， 爆 自 或其它原因引起破碎的玻璃仍然会短期内枯在 膜上， 通过膜的张力， 使碎片短时间内保持在安
爆通常由以下三种措施 :1)使用含硫化镍结石 少的原片， 即使用优质原片。 2)避免钢化玻璃应 力过大， 3)对钢化玻瑞进行二次处理， 通常称为 引爆或均质处理。因第一种方法相对于我国 90%以上钢化玻璃加工厂家(或深加工厂)来说 控制起来相对比较难 ， 后两种方法可以有效降 低自 爆率， 对广大的深加工厂来说更易实现 ， 具体的做法如下。 2 .」避免钢化玻璃应力过大 钢化玻璃在加工过程中， 由于加热和快速 冷却. 在玻璃表面产生明显的应力， 玻璃强度 随之增强。在通常， 比较理想的钥化应力应 在% M a- 120M a之间， p p 低于这个应力要求， 颗粒度无法达到相关标准要求 ， 钢化应力过 大， 硫化镍结石的临界半径就越小， 能引起 自 爆的结石就越多。针对不同厚度的玻璃 ， 选 择合适的加热温度和冷却温度和速度， 可以有 效控制钢化应力， 前的钢ft 设备均有在线温 目 度监测功能， 如此可有效的控制炉内温度. 在实际的生产统计中， 发现同一生产设备加工 不同厚度的玻璃， 虽然进行了温度控制 ， 碎片 数波动仍然很 ， 大 在某深加工厂家一个礼拜的 生产抽检的玻璃碎片记录中 发现， 碎片数在35 粒一140 粒之间均态分布， 可见， 通过控制钢化 应力并不能完全消除 自 同时硫化镍结石的 爆， 存在随时可能引起 自爆. 另外， 前正在研制 一 目 些在线应力测试设 备， 这些设备测定表面应力是利用 ‘ 光弹原 理” 玻瑞表面应力会引起光线的双折射现 . 象， 光束会分成两股以不同的临界角反射， 借 助测微 目 镜测出两光速之间的间距或利用折 射产生偏角测出两光束夹角， 可以计算出应力
幕墙钢化玻璃自爆原因分析及预防措施
■建筑环境与设备福建建设科技2017. No.469幕墙钢化玻璃自爆原因分析及预防措施丁志龙（福建省建筑科学研究院福建省绿色建筑技术重点实验室福建福州350025)[摘要]本文通过对幕墙钢化玻璃自爆的原因进行深入的分析，探讨减少和预防钢化玻璃自爆的措施。
[关键词]钢化玻璃;破裂;预防；自爆Causes analysis and prevention measures of spontaneous detonation of Curtain wall toughened glass Abstract ：Through the deeply analysis of the causes of spontaneous detonation of the curtain wall toughened glass,the measures to reduce and prevent spontaneous detonation of the tempered glass were exploded.Key words：Toughened glass,Burst,Prevention,spontaneous detonation〇引言钢化玻璃属于安全玻璃，钢化玻璃其实是一种预应力玻璃，为提高玻璃的强度，通常使用化学或物理的方法，在玻璃表面形成压应力，玻璃承受外力时首先抵消表层应力，从而提高了承载能力，增强玻璃自身抗风压性、寒暑性、冲击性等。
自爆是钢化玻璃的特性之一，无法避免，没有预兆，这是行业人士的共识，千分之一的自爆率已是极限[1]。
至今为止，钢化玻璃的自爆仍是行业内无法解决的大难题，堪称幕墙玻璃的“癌症”。
1钢化玻璃自爆原因分析近年来，钢化玻璃的自爆一直困扰着厂家和用户，钢化玻璃自爆事故的报道也一直见诸于报端。
澳大利亚研究人员曾 对8幢建筑幕墙进彳了长达12年的跟研究，8幢建筑幕墙共计11760块钢化玻璃，共发生306块自爆，自爆率为1.72%。
别惹我，炸你！——钢化玻璃与自爆
别惹我，炸你！——钢化玻璃与自爆钢化是一种赐予玻璃神奇特性的魔法；而钢化玻璃自爆，是这个魔法最大的死穴。
关于钢化玻璃和自爆，似乎有很多话题。
且听我们一个个展开。
钢化是什么？钢化玻璃其实是一种预应力玻璃，为提高玻璃的强度，通常使用化学或物理的方法，在玻璃表面形成压应力，玻璃承受外力时首先抵消表层应力，从而提高了玻璃的承载能力，增强玻璃自身的抗力学和热学冲击性。
什么是物理钢化？我们常规接触的玻璃以物理钢化为主，物理钢化玻璃又称为淬火钢化玻璃。
它是将普通平板玻璃在加热炉中加热到接近玻璃的软化温度（600℃）时，通过自身的形变消除内部应力，然后将玻璃移出加热炉，再用多头喷嘴将高压冷空气吹向玻璃的两面，使其迅速且均匀地冷却至室温，即可制得钢化玻璃。
这种玻璃处于内部受拉，外部受压的应力状态，一旦局部发生破损，便会发生应力释放，玻璃被破碎成无数小块，这些小的碎片没有尖锐棱角，不易伤人。
什么是化学钢化？化学钢化主要用在哪里？化学钢化是通过改变玻璃的表面的化学组成来提高玻璃的强度，一般是应用离子交换法进行钢化。
其方法是将含有碱金属离子的硅酸盐玻璃，浸入到熔融状态的锂（Li+）盐中，使玻璃表层的Na+或K+离子与Li+离子发生交换，表面形成Li+离子交换层，由于Li+的膨胀系数小于Na+、K+离子，从而在冷却过程中造成外层收缩较小而内层收缩较大，当冷却到常温后，玻璃便同样处于内层受拉，外层受压的状态。
化学钢化由于受制于成本时间等众多因素，一般多用在电子玻璃如手机屏幕等超薄玻璃上。
且一般离子交换的深度非常有限，化学钢化的玻璃破碎后常常与普通玻璃比较接近。
在建筑家居领域除了防火玻璃上作为增强手段与物理钢化结合起来应用以外其他应用并不广泛。
本文我们重点以讨论物理钢化为主。
什么是钢化玻璃自爆？钢化玻璃自爆是指钢化玻璃在无直接机械外力作用下发生的自动性炸裂现象。
产生自爆的原因很多，简单地归纳以下几种：①、玻璃中有结石、杂质，气泡：玻璃中有杂质是钢化玻璃的薄弱点，也是应力集中处。
钢化玻璃自爆的原因是什么
自爆及其分类钢化玻璃自爆可以表述为钢化玻璃在无外部直接作用的情况下而自动发生破碎的现象。
在钢化加工、贮存、运输、安装、使用等过程中均可发生钢化玻璃自爆。
自爆按起因不同可分为两种：一是由玻璃中可见缺陷引起的自爆，例如结石、砂粒、气泡、夹杂物、缺口、划伤、爆边等；二是由玻璃中硫化镍（NiS）杂质膨胀引起的自爆。
这是两种不同类型的自爆，应明确分类，区别对待，采用不同方法来应对和处理。
前者一般目视可见，检测相对容易，故生产中可控。
后者则主要由玻璃中微小的硫化镍颗粒体积膨胀引发，无法目测检验，故不可控。
在实际运作和处理上，前者一般可以在安装前剔除，后者因无法检验而继续存在，成为使用中的钢化玻璃自爆的主要因素。
硫化镍类自爆后更换难度大，处理费用高，同时会伴随较大的质量投诉及经济损失，造成业主的不满甚至更为严重的其他后果。
所以，硫化镍引发的自爆是我们讨论的重点。
钢化玻璃自爆机理钢化玻璃内部的硫化镍膨胀是导致钢化玻璃自爆的主要原因。
玻璃经钢化处理后，表面层形成压应力。
内部板芯层呈张应力，压应力和张应力共同构成一个平衡体。
玻璃本身是一种脆性材料，耐压但不耐拉，所以玻璃的大部分破碎是张应力引发的。
钢化玻璃中硫化镍晶体发生相变时，其体积膨胀，处于玻璃板芯张应力层的硫化镍膨胀使钢化玻璃内部产生更大的张应力，当张应力超过玻璃自身所能承受的极限时，就会导致钢化玻璃自爆。
国外研究证明：玻璃主料石英砂或砂岩带入镍，燃料及辅料带入硫，在1400℃～1500℃高温熔窑燃烧熔化形成硫化镍。
当温度超过1000℃时，硫化镍以液滴形式随机分布于熔融玻璃液中。
当温度降至797℃时，这些小液滴结晶固化，硫化镍处于高温态的α-NiS晶相（六方晶体）。
当温度继续降至379℃时，发生晶相转变成为低温状态的β-NiS（三方晶系），同时伴随着2.38%的体积膨胀。
这个转变过程的快慢，既取决于硫化镍颗粒中不同组成物（包括Ni7S6、NiS、NiS1.01）的百分比含量，还取决于其周围温度的高低。
钢化玻璃自爆原因分析
钢化玻璃自爆原因分析钢化玻璃与平板玻璃相比有许多优点，如钢化玻璃的强度高，韧性好，抗热冲击性能优越，因此被广泛地应用于玻璃幕墙和门窗工程实践中。
但是钢化玻璃也有缺点，如自爆。
钢化玻璃在无荷载作用下发生的自发性炸裂称为钢化玻璃的自爆。
自爆是钢化玻璃固有的特性之一，产生自爆的原因很多，简单地归纳为以下几种：1.玻璃中有结石、气泡和杂质：玻璃是典型的脆性材料，其力学行为服从断裂力学。
玻璃中的结石、气泡和杂质在玻璃中将会形成裂纹，是钢化玻璃的薄弱点，特别是裂纹尖端是应力集中处。
如果结石、气泡或杂质处在钢化玻璃的张应力区，或在荷载作用下使其处于张应力，都可能导致钢化玻璃炸裂。
2.玻璃中含有硫化镍结晶物：硫化镍夹杂物一般以结晶体存在，室温下存在着相向相转变的倾向，并伴有一定量的体积膨胀。
如果这些杂物在钢化玻璃受张应力的部位，或在荷载作用下使其处于张应力区，则体积膨胀会引起自发炸裂。
由硫化镍粒子造成的钢化玻璃自爆其爆裂点裂纹形状往往与蝴蝶相似，被称为蝴蝶形裂纹，有些在爆裂点中部有一个有色颗粒，被认为是硫化镍粒子，这两个特性往往被用来作为钢化玻璃是否是自爆的判据。
硫化镍粒子在钢化玻璃自爆前后的体积是不同的，爆裂前体积小，不易被看见；自爆后其体积增大，地点确定，很容易被看见，这也是钢化玻璃自爆不易预见的原因之一。
3.玻璃表面和边部在加工、运输、贮存和施工过程，可能造成有划痕、炸口和爆边等缺陷，易造成应力集中而导致钢化玻璃自爆。
玻璃表面本来就存在大量的微裂纹，这也是玻璃力学行为服从断裂力学的根本原因。
这些微裂纹在一定的条件下会扩展，如水蒸气的作用、荷载的作用等，都可能加速微裂纹的扩展。
通常情况下微裂纹的扩展速度是极其缓慢的，表现为玻璃的强度是一恒定值。
但是玻璃表面的微裂纹有一临界值，当微裂纹尺寸接近或到达临界值时，裂纹快速扩张，导致玻璃破裂。
如果玻璃表面存在接近临界尺寸的微裂纹，如玻璃表面和边部在加工、运输、贮存和施工过程造成的划痕、炸口、爆边等缺陷尺寸就较大，玻璃可能在极小的荷载作用下就导致玻璃表面微裂纹快速扩张，最终导致玻璃破裂。
钢化玻璃自爆解决措施
钢化玻璃自爆解决措施
钢化玻璃自爆解决措施
(一)分析原因：
由于本工程大量地使用了钢化玻璃，而由于玻璃中存在微小的硫化镍结石，在热处理后一部分结石随着时间会发生晶态变化，体积变大，在玻璃内部引发微裂纹，从而可能导致钢化玻璃自爆，所以防止钢化玻璃自爆就成了本工程的质量保证的一大重点。
(二)解决措施：
我司主要采取以下措施来减少钢化玻璃自爆：
1)严格控制玻璃钢化应力的均匀度；
2)浮法玻璃生产工业，在浮法玻璃中添加硫酸锌和硝酸锌能减少硫化镍结石的数量；
3)采用均质处理（HST）来消除钢化玻璃自爆；
4)采用吸热率较低的钢化玻璃，避免玻璃吸热后非均匀膨胀而产生热炸裂；
5)合理的分格玻璃板块尺寸，避免玻璃由于板块过大而受热膨胀炸裂；
6)玻璃板块四周做倒棱及精磨边处理，以消除边部切割时留下的细小裂纹；
7)对现场的安装工人进行教育培训，避免野蛮施工带来的玻璃应力，留下自爆的隐患；
8)加工时要严格对玻璃板片检查，禁止有进边、裂纹等现象的玻璃使用，避免由于玻璃缺陷造成自爆；
9)采取单元板块扭拧回弹措施，防止在风荷载作用、温度应力及扭拧应力变形应力作用下，发生自爆。
只要板不回弹，就保证玻璃不会因三种应力共同作用，产生自爆。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
玻璃幕墙癌症-钢化玻璃自爆（改） 中国建筑装饰协会幕墙工程委员会专家建设部幕墙门窗标准化技术委员会专家组长龙 文 志摘 要：分析了玻璃幕墙原因，提出了一些防止玻璃幕墙钢化玻璃自爆的措施，建议玻璃幕墙采用防飞溅玻璃。
关键词：玻璃幕墙癌症，钢化玻璃自爆，自爆机理及影响因素，硫化镍，蝴蝶斑，防飞溅玻璃。
一前言：1.12005年1月25日召开的北京市十二届人大三次会议和市政协十届三次会议也有代表提案，如吴乐山研究员的《加强玻璃幕墙建筑立法》。
2005年3月2日全国政协十届三次会议上，刘秀晨、田麦久委员联合提出了《关于尽快开展全国玻璃幕墙安全检查的建议》的提案。
玻璃幕墙涉及人身安全和社会稳定，为此，特提出以下三点建议：1．由建设部牵头，进行全国玻璃幕墙普查工作。
2．具体措施可参照上海、合肥等地的作法。
具体工作可由中国建筑装饰协会负责实施。
3．对普查发现的玻璃幕墙问题，按法规进行相应的整改。
1.2为落实人大代表及政协委员的提案，2005年5月27日，建设部以建质技函[2005]号文委托中国建筑装饰协会对全国10个城市既有幕墙安全状况进行抽样调查，中国建筑装饰协会认真组织落实建设部指示，组成了10个专家组分赴各城市进行调查，在各城市有关部门的大力支持和配合下历时两个多月对北京、上海、天津、重庆、西安、武汉、深圳、哈尔滨、厦门、温州十个城市进行了既有幕墙安全状况调查，调查样本的选取是在10个城市自检自查基础上，由城市建设行政主管部门推荐提供的120项既有建筑幕墙项目中，抽取了96个作为本次调查的样本工程，专家们对样本工程在组织问卷调查基础上，进行了实地目视调查。
2006年2月中装协正式向建设部呈交了调查报告，目前中装协正在向建设部质量安全监督与行业发展司草拟《既有建筑幕墙安全维护管理办法》的建议稿。
从以上可看出建设部、中装协正以对人民生命财产安全高度责任心和紧廹感，为落实人大代表及政协委员的提案，对既有建筑幕墙安全调查、维护及管理抓得很紧，措施得力。
1.3调查中发现幕墙玻璃、石材板块碎裂、脱落；幕墙玻璃破损437块，其中可以肯定为钢化玻璃自爆原因的47块。
全玻幕墙此次调查有17项，其中10项发现大玻璃碎裂，共计68块，玻璃肋断裂3块。
为了从技术这一侧面配合建设部、中装协的管理措施，根据调查结果和所了解的既有建筑幕墙安全事故案例，拟比较系统地分析既有建筑幕墙安全事例原因及技术防范措施。
准备分玻璃幕墙、石材幕墙、点支承玻璃幕墙及其它幕墙四个部份，逐步陆续发表，以供参考。
本文是玻璃幕墙钢化玻璃自爆原因的探讨。
二玻璃幕墙的玻璃破裂原因分类：2.1钢化玻璃自爆：2.2玻璃热炸裂：2.3风压过大破裂：2.4安装致玻璃破裂：3.5挤压破裂：2.5其它：根据不完全了解和新闻媒体报导，全国各地玻璃幕墙节及采光顶不明原因的自爆事例每年也都不少，有一些产生了法律纠纷，因此探讨钢化玻璃自爆的原因，采取防范措施十分迫切。
本文仅探讨玻璃幕墙钢化玻璃自爆的原因，玻璃幕墙的玻璃破裂其它原因将后文探讨。
三 钢化玻璃自爆的原因探讨3.1自爆及其分类:钢化玻璃自爆可以表述为钢化玻璃在无外部直接作用的情况下而自动发生破碎的现象。
在钢化加工、贮存、运输、安装、使用等过程中均可发生钢化玻璃自爆。
自爆按起因不同可分为两种：一是由玻璃中可见缺陷引起的自爆，例如结石、砂粒、气泡、夹杂物、缺口、划伤、爆边等；二是由玻璃中硫化镍（NiS）杂质膨胀引起的自爆。
这是两种不同类型的自爆，应明确分类，区别对待，采用不同方法来应对和处理。
前者一般目视可见，检测相对容易，故生产中可控。
后者则主要由玻璃中微小的硫化镍颗粒体积膨胀引发，无法目测检验，故不可控。
在实际运作和处理上，前者一般可以在安装前剔除，后者因无法检验而继续存在，成为使用中的钢化玻璃自爆的主要因素。
硫化镍类自爆后更换难度大，处理费用高，同时会伴随较大的质量投诉及经济损失，造成业主的不满甚至更为严重的其他后果。
称之为《玻璃癌症》。
3.2“玻璃癌症”（1）常遇到钢化玻璃原因不清自爆的问题，责任难明，（2）钢化玻璃的自爆时间没有确定性，可能是刚出炉，也可能是出厂后1-2月，也有出厂1-2年才自爆的，引起钢化玻璃较多自爆的时间可能是产品生产完成后的4-5年。
（3）据不完全了解，大部份厂家产品的概率是千分之三左、石的自爆率；个别厂家产品的概率可能还要高。
（4）钢化玻璃自爆的根本原因是因为玻璃中含有硫化镍杂质，杂质是如何混入的现还未根本查清，玻璃中是如何混入镍的，最大可能的来源是设备上使用的各种含镍合金部件及窑炉上使用的各种耐热合金。
对于烧油的熔窑，曾报道在小炉中发现富镍的凝结物。
硫毫无疑问来源于配合料中及燃料中的含硫成份。
当温度超过1000o C时，硫化镍以液滴形式存在于熔融玻璃中，这些小液滴的固化温度为797o C。
1克硫化镍就能生成约1000个直径为0.15mm的小结石。
硫化镍可以在生产完成后任何时候发生，故现在还不能完全杜绝，至今无有效地防止办法称为 “玻璃癌症”。
福斯特最早称：硫化镍杂质引起的钢化玻璃自爆为“玻璃癌症”：福斯特事务所设计的伦敦市政厅几块从地板到天花板高度的玻璃破裂。
这座市政厅靠近伦敦塔桥，全部用玻璃做覆面，承包商不得不着手检查所有的内部玻璃。
大伦敦市议会发言人说，根据初步调查，问题出在玻璃含有镍硫化物上，也就是说，在建造过程中玻璃被镍元素污染，镍和玻璃中的硫化物进行化学反应，造成破裂。
福斯特称：所设计的伦敦市政厅遭遇“玻璃癌症”：（Glass Cancer）的折磨， “玻璃癌症”的问题已经在很多建筑上出现，例如格林姆肖事务所设计的普利茅斯《西部早报》大楼。
3.1 能够导致钢化玻璃炸裂的外部原因包括负载、碰撞、焊滴、不适当的间隙和边部损害都可以导致强化玻璃破损，尽管因为钢化玻璃的应力高，破损的危险低。
带有干净切割边部的钢化玻璃在正常环境条件下，不会发生热应力破损，因为他们要求玻璃中心和边部的温度差达到90℃-150℃，而导致钢化玻璃破损的内在因素包括钢化玻璃边部缺陷等应力集中区域、钢化玻璃内部应力过大和钢化玻璃内部存在硫化镍杂质。
前两种因素是由于钢化玻璃加工过程中工艺致的，硫化镍的因素在原片玻璃制作过程产生。
澳大利亚研究人员对8幢建筑幕墙进行了长达12年的跟踪研究[1]。
在共计17760块钢化玻璃，共发生306例自爆，自爆率为1.72%。
广义自爆一般定义为钢化玻璃在无直接外力作用下发生自动炸裂的现象。
实际上，钢化加工过程中的自动爆裂与贮存、运输、使用过程中的自爆是二个完全不同的概念，二者不可混淆。
前者一般由玻璃中的砂粒、气泡等夹杂物及人为造成的缺口、刮伤、爆边等工艺缺陷引起的。
后者则主要由玻璃中硫化镍(NiS)相变引起的体积膨胀所导致[2]。
只有后者才会引起严重的质量问题及社会关注，所以一般提到的自爆均指后一种情况。
福斯特事务所设计的伦敦市政厅从地板到天花板高度的玻璃破裂。
这座市政厅靠近伦敦塔桥，全部用玻璃做覆面，承包商不得不着手检查所有的内部玻璃。
“玻璃自爆”的问题已经在很多建筑上出现，例如格林姆肖事务所设计的普利茅斯《西部早报》大楼。
3.2“玻璃癌症”（1）中常遇到钢化玻璃自爆的问题，原因不清，责任不明，（2）钢化玻璃的自爆时间没有确定性，可能是刚出炉，也可能是出厂后1-2月，也有出厂1-2年才自爆的，引起钢化玻璃较多自爆的时间可能是产品生产完成后的4-5年。
（3）据不完全了解，大部份厂家产品的概率是千分之三左、石的自爆率；个别厂家产品的概率可能还要高。
（4）钢化玻璃自爆的根本原因是因为玻璃中含有硫化镍杂质，杂质是如何混入的现还未根本查清，玻璃中是如何混入镍的，最大可能的来源是设备上使用的各种含镍合金部件及窑炉上使用的各种耐热合金。
对于烧油的熔窑，曾报道在小炉中发现富镍的凝结物。
硫毫无疑问来源于配合料中及燃料中的含硫成份。
当温度超过1000o C时，硫化镍以液滴形式存在于熔融玻璃中，这些小液滴的固化温度为797o C。
1克硫化镍就能生成约1000个直径为0.15mm的小结石。
硫化镍可以在生产完成后任何时候发生，故现在还不能完全杜绝，至今无有效地防止办法称为 “玻璃癌症”四自爆机理及影响因素4.1 硫化镍(NiS)玻璃内部可能包含硫化镍杂质，以小水晶状态存在，在一般情况下，不会造成玻璃破损，但是由于钢化玻璃重新加热，改变了硫化镍杂质的相态，硫化镍的高温α态在玻璃急冷时被冻结，他们在恢复到β态可能需要几年的时间，由于低温β态的硫化镍杂质将产生体积增大，在玻璃内部产生局部的应力集中，这时钢化玻璃自爆将发生。
然而，仅仅比较大的杂质将引起自爆，而且仅仅当杂质在拉应力的核心部位时才能发生钢化玻璃自爆。
NiS是一种晶体，存在二种晶相: 高温相α-NiS和低温相β-NiS，相变温度为379 o C . 玻璃在钢化炉内加热时，因加热温度远高于相变温度，NiS全部转变为α相。
然而在随后的淬冷过程中， α-NiS来不及转变为β-NiS，从而被冻结在钢化玻璃中。
在室温环境下，α-NiS是不稳定的，有逐渐转变为β-NiS的趋势。
这种转变伴随着约2--4%的体积膨胀，使玻璃承受巨大的相变张应力，从而导致自爆。
典型的NiS引起的自爆碎片见图1。
图2是从自爆后玻璃碎片中提取的NiS 结石的扫描电镜照片，其表面起伏不平、非常粗糙。
图2. NiS 结石扫描电镜照片，粗糙的表面是硫化镍结石的一个主要特征4.2如何鉴别钢化玻璃的自爆：首先看起爆点（钢化玻璃裂纹呈放射状，均有起始点）是否在玻璃中间，如在玻璃边缘，一般是因为玻璃未经过倒角磨边处理或玻璃边缘有损伤，造成应力集中，裂纹逐渐发展造成的；如起爆点在玻璃中部，看起爆点是否有两小块多边形组成的类似两片蝴蝶翅膀似的图案（蝴蝶斑），如有仔细观察两小块多边形公用边（蝴蝶的躯干部分）应有肉眼可见的黑色小颗粒（硫化镍结石），则可判断是自爆的；否则就应是外力破坏的。
玻璃自爆典型特征是蝴蝶斑，图片如下。
玻璃碎片呈放射状分布，放射中心有二块形似蝴蝶翅膀的玻璃块，俗称 “蝴蝶斑”。
NiS结石位于二块“蝴蝶斑”的界面上。
图1. 自爆碎片形态图4.3引起自爆的硫化镍直径：Bordeaux 和 Kasper 通过对250例自爆的研究[3]，发现引起自爆的硫化镍直径在0.04—0.65 mm之间，平均粒径为0.2 mm(图3)。
硫化镍在玻璃中一般位于张应力区，大部分集中在板芯部位的高张应力区(图4)。
处在压应力区的NiS，一般不会导致自爆。
硫化在玻璃中的位置分布图3. 镍统计硫化石直分布图4. 镍结径五 玻璃强度的特点5.1 高硬度，抗压强度比抗拉强度高数倍。
常温下玻璃有许多优异的力学性能：高的抗压强度、好的弹性、高的硬度，莫氏硬度在5～6之间，用一般的金属刻化玻璃很难留下痕迹，切割玻璃要用硬度极高的金刚石。
