滨湖荣盛华府23～33#楼及地下车库南区A区工程施工升降机地下室顶梁板回顶方案合肥建工集团有限公司二零一九年八月二十三日目录一、编制依据 (1)二、工程概况 (1)三、施工升降机基础位置设计 (1)四、施工升降机基础加固方案 (4)五、注意事项 (6)六、加固体系验算 (7)1、参数信息 (7)2、基础承载计算 (8)3、梁板下钢管结构验算 (9)1、可调托座承载力验算 (9)2、立杆稳定性验算 (9)4、混凝土基础结构验算 (10)一、编制依据1、建筑施工扣件式钢管脚手架安全技术规范(JGJl30—2011)2、建筑施工安全检查标准(JGJ59—2011)3、建筑施工模板安全技术规范(JGJl62—2008)4、《建筑地基基础设计规范》（GB50007-2011）5、《混凝土结构设计规范》（GB50010-2010）6、《建筑施工升降机安装、使用、拆卸安全技术规程》（JGJ215-2010）7、《施工升降机》（GB/T 10054-2005）二、工程概况合肥市滨湖荣盛华府23#~33#楼为住宅楼,基础为筏板基础、框剪结构。
施工升降机均位于地下车库区域，车库顶板砼已浇筑完毕，住宅楼高度、层数概况如下：三、物料提升机基础位置设计因施工需求，现拟选取施工升降机底座（尺寸均为3700*4600mm）直接设在主楼四周地库顶梁板上，地库顶板厚度250mm。
各楼施工升降机基础设在地库顶梁板上，根据各栋楼的结构特点，具体位置如下，详见附图：因顶板承载力原因，需对对安装部位的梁、板进行加固，采用钢管顶撑对25#、26#、29#、30#、28#、24#、31#楼物料提升机、23#、27#、32#楼人货电梯基础所在区域的顶梁板进行加固。
施工升降机平面安装位置示意如下：25#楼施工升降机基础位置26#楼施工升降机基础位置29#楼施工升降机基础位置30#楼施工升降机基础位置27#楼施工升降机基础位置28#楼施工升降机基础位置24#楼施工升降机基础位置23#楼施工升降机基础位置31#楼施工升降机基础位置32#楼施工升降机基础位置四、施工升降机基础加固方案1、加固方案：1)、对施工升降机作用范围的梁板进行加固，在顶板上做3.7m*4.6m基础板，具体做法、配筋见附图一。
人货梯基础加固方案
《*********期办公楼A-B-C》人货梯安装地下室顶梁、板加固方案*******建设集团有限公司2016年7月15日目录一、工程概况--------------------------------------1二、平面定位--------------------------------------1三、编制依据--------------------------------------1四、加固方案--------------------------------------1五、加固体系验算----------------------------------3一、工程概况本工程位于********************路口。
建筑总面积39046m2，建筑总高度37.7m。
框架结构，地下一层，办公楼AB号楼地上九层。
因施工需求，现拟选取人货电梯的平面位置并对安装部位的梁、板进行加固。
二、平面定位根据本工程的结构特点，办公楼AB号楼人货电梯拟安装在建筑物的北侧，此部位正好处于地下车库的顶板上；地下室顶板厚250mm，可以采用高强化学锚栓进行人货电梯底座的安装。
为了确保地下车库顶部的砼构件不受影响，因此需对该部位的顶部大梁、现浇板进行加固，并进行验算，真正做到安全、可靠又方便施工。
人货电梯平面安装位置示意如下：三、编制依据建筑施工扣件式钢管脚手架安全技术规范(JGJl30—2011)建筑施工安全检查标准(JGJ59—2011)建筑施工模板安全技术规范(JGJl62—2008)建筑工程施工手册——第五版四、加固方案方案一：1、加固方案(1)对人货电梯作用范围的梁板进行加固，使梁、板处于不受力状态。
(2) 加固架体材料选用：采用60×100mm或50×90mm的木龙骨、48×3.5钢管扣件支撑系统。
支撑立杆和剪刀撑设置方案如下图所示：2、架体搭设要求1）梁板加固时，立杆必须上下顶紧，纵、横杆件不得缺少，立杆顶部扣件拧紧，当梁、板水平杆高度不一时，应延伸至对方至少两根立杆。
人货电梯基础加固-基础加固施工安全保证措施
人货电梯基础加固-基础加固施工安全保证措施1、本方案仅针对基础加固措施，人货电梯安装、拆除及应急预案见安装单位编制的专项方案，在施工操作前必须认真阅读本人货电梯的使用说明书。
人货电梯装拆作业均是高空作业，安拆作业人员必须是经过严格训练、熟悉本机性能及安全作业规程、佩带齐安全用品，并有相关上岗证书作业。
2、安装场地要清理干净，并用标志杆围起来，禁止非工作人员进入。
3、防止安装地点上方掉落物体，必须时加设安全网。
4、安装过程中必须专人负责统一指挥。
5、人货电梯运行时，操作人员的身体任何部位不得露出安全栏外。
6、如有人在导轨架上或附墙架上工作时，不得开动电梯，当吊笼运行时严禁进入外笼内。
7、吊笼上的零部件必须放置平稳，不得路出安全栏外。
8、吊杆上有悬挂物时，不得开动吊笼。
9、安装作业人员应按照安全要求，必须戴好安全帽、系好安全带、穿好防滑鞋等。
10、安装过程中必须在笼顶操作，不允许笼内操作。
11、吊笼启动前必须进行全面检查，确保安全后方可以启动。
12、安装运行时，不得超过允许载重量。
13、雷雨天、风速超过13m/s的恶劣天气禁止安装作业。
14、人货电梯运行时，要标准接地装置与升降机金属结构连通，接地电阻≤4Ω。
15、安装及加高完成后立即对导轨进行润滑。
16、严禁夜间进行安装作业。
17、每次安装或加高完成后，必须再次检查全部螺栓，确认拧紧后方可使用。
18、使用前应在吊笼外侧悬挂限载和限制上人数标志，每天使用前必须检查吊笼安全装置。
19、应定期检查人货电梯是否有倾斜，如倾斜超过规定值，应采取措施调整。
20、地下室顶板加固注意事情项：（1）、加固点钢管的步距必须严格按照设计要求设置，立杆间距不得大于500mm,四周及内架必须设置剪刀撑。
（2）、加固立杆顶部需采用可调顶托，并设置垫木顶紧，尽量减小结构本身受力。
（3）、基础混凝土需要振捣密实，表面需平整、光滑。
（4）地脚螺栓需钧住基础加强筋，确保底盘与基础紧固。
(君悦)人货电梯基础加固方案
(君悦)人货电梯基础加固方案君悦广场二期项目工程人货电梯基础加固方案江苏中厦集团有限公司二零一二年二月3、地下室顶板采用强度等级为C30商品混凝土。
4、基础施工时，要求定位准确，尺寸符合要求。
5、钢锚柱要求预埋准确（具体标准详见安拆施工组织设计）。
6、施工时要求对锚柱的螺孔进行保护，用胶布缠裹，安装前再将胶布拆除。
（二）梁板底支撑体系顶板及梁底采用钢板托支撑，钢板托下与钢管连接，满堂钢管支撑体系需承受压力537.15kN。
该体系最少需40根立杆（详见计算书）。
该支撑体系整跨区域立杆间距为0.6m，根据此排列方法共设置立柱40根，符合基础承载要求（见计算书），步距1.0m设水平钢管拉接连至该跨独立柱，保证整个体系的稳定性，钢管规格Φ48×3.5㎜，根据设计计算满足人货电梯需承受的荷载要求。
具体分布如图：该位置设置垂直剪刀撑该位置设置垂直剪刀撑该位置设置垂直剪刀撑该位置设置垂直剪刀撑该位置设置垂直剪刀撑该位置设置垂直剪刀撑该位置设置垂直剪刀撑该位置设置垂直剪刀撑垫木扫地杆现浇梁板Φ48×3.5mm钢管@800平板托注：整个加固架体水平杆件与该跨框架柱连接牢固，上部与框架梁卡紧已保证架体的整体稳定性，如下图三、人货电梯位置本工程人货电梯位置放置在6#楼建筑物南侧6-22/6-26轴之间，8#楼在建筑物北侧8-12/8-20轴之间，基础中心距结构3200mm基础底标高在同地下室顶板标高。
该位置放置人货电梯可最大限度方便各楼层施工面材料运输，最大限度的发挥人货电梯的使用效率。
人货电梯基础位置图；四、人货电梯安拆详见安拆施工组织设计。
地下室楼板支撑人货电梯加固方案设计计算SCD200/200J型升降机，导架高度为60米（约40个标准节）。
吊笼尺寸（m）（长×宽×高）3.0×1.3×2.7。
底盘尺寸为3600×4000。
SCD200/200J 型升降机设置在地下室顶板上。

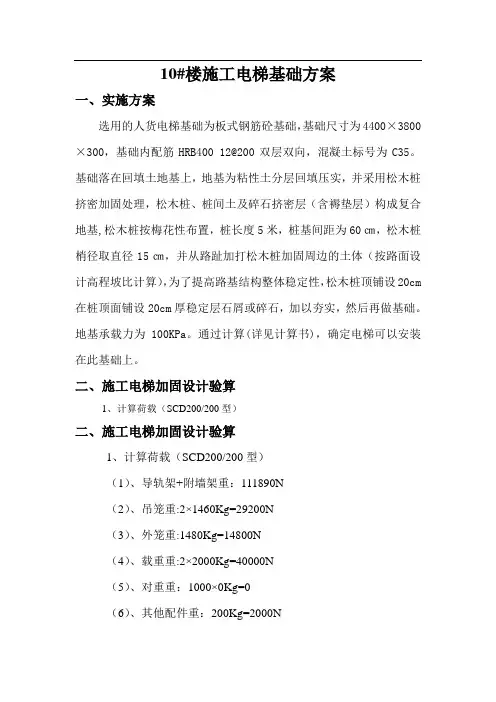

10#楼施工电梯基础加固方案
10#楼施工电梯基础方案一、实施方案选用的人货电梯基础为板式钢筋砼基础，基础尺寸为4400×3800×300，基础内配筋HRB400 12@200双层双向，混凝土标号为C35。
基础落在回填土地基上，地基为粘性土分层回填压实，并采用松木桩挤密加固处理，松木桩、桩间土及碎石挤密层（含褥垫层）构成复合地基,松木桩按梅花性布置，桩长度5米，桩基间距为60㎝，松木桩梢径取直径15㎝，并从路趾加打松木桩加固周边的土体（按路面设计高程坡比计算），为了提高路基结构整体稳定性，松木桩顶铺设20cm 在桩顶面铺设20cm厚稳定层石屑或碎石，加以夯实，然后再做基础。
地基承载力为100KPa。
通过计算(详见计算书)，确定电梯可以安装在此基础上。
二、施工电梯加固设计验算1、计算荷载（SCD200/200型）二、施工电梯加固设计验算1、计算荷载（SCD200/200型）（1）、导轨架+附墙架重：111890N（2）、吊笼重:2×1460Kg=29200N（3）、外笼重:1480Kg=14800N（4）、载重重:2×2000Kg=40000N（5）、对重重：1000×0Kg=0（6）、其他配件重：200Kg=2000N施工升降机自重标准值：P k=((1460×2+1480+0×2+200+11189)+2000×2)×10/1000=197.89kN；施工升降机自重：P=(1.2×(1460×2+1480+0×2+200+11189)+1.4×2000×2)×10/1000=245.4 7kN；考虑动载、自重误差及风载对基础的影响，取系数n=2.1P=2.1×P=2.1×245.47=515.48kN三、地基承载力验算承台自重标准值：G k=25×4.40×3.80×0.30=125.40kN承台自重设计值：G＝125.40×1.2＝150.48kN作用在地基上的竖向力设计值：F＝515.48+150.48=665.96kN基础下地基承载力为：f a= 100.00×4.40×3.80×0.50＝836.00kN > F=665.96kN 该基础符合施工升降机的要求。
用人货电梯基础加固施工方案分析
