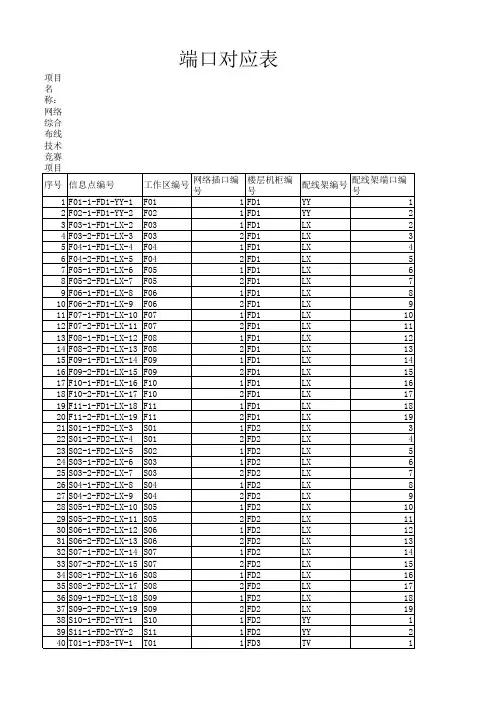

目 序号 信息点编号 工作区编号 网络插口编号楼层机柜编号配线架编号 配线架端口编号 1 F01-1-FD1-YY-1 F01 1 FD1 YY 1 2 F02-1-FD1-YY-2 F02 1 FD1 YY 2 3 F03-1-FD1-LX-2 F03 1 FD1 LX 2 4 F03-2-FD1-LX-3 F03 2 FD1 LX 3 5 F04-1-FD1-LX-4 F04 1 FD1 LX 4 6 F04-2-FD1-LX-5 F04 2 FD1 LX 5 7 F05-1-FD1-LX-6 F05 1 FD1 LX 6 8 F05-2-FD1-LX-7 F05 2 FD1 LX 7 9 F06-1-FD1-LX-8 F06 1 FD1 LX 8 10 F06-2-FD1-LX-9 F06 2 FD1 LX 9 11 F07-1-FD1-LX-10 F07 1 FD1 LX 10 12 F07-2-FD1-LX-11 F07 2 FD1 LX 11 13 F08-1-FD1-LX-12 F08 1 FD1 LX 12 14 F08-2-FD1-LX-13 F08 2 FD1 LX 13 15 F09-1-FD1-LX-14 F09 1 FD1 LX 14 16 F09-2-FD1-LX-15 F09 2 FD1 LX 15 17 F10-1-FD1-LX-16 F10 1 FD1 LX 16 18 F10-2-FD1-LX-17 F10 2 FD1 LX 17 19 F11-1-FD1-LX-18 F11 1 FD1 LX 18 20 F11-2-FD1-LX-19 F11 2 FD1 LX 19 21 S01-1-FD2-LX-3 S01 1 FD2 LX 3 22 S01-2-FD2-LX-4 S01 2 FD2 LX 4 23 S02-1-FD2-LX-5 S02 1 FD2 LX 5 24 S03-1-FD2-LX-6 S03 1 FD2 LX 6 25 S03-2-FD2-LX-7 S03 2 FD2 LX 7 26 S04-1-FD2-LX-8 S04 1 FD2 LX 8 27 S04-2-FD2-LX-9 S04 2 FD2 LX 9 28 S05-1-FD2-LX-10 S05 1 FD2 LX 10 29 S05-2-FD2-LX-11 S05 2 FD2 LX 11 30 S06-1-FD2-LX-12 S06 1 FD2 LX 12 31 S06-2-FD2-LX-13 S06 2 FD2 LX 13 32 S07-1-FD2-LX-14 S07 1 FD2 LX 14 33 S07-2-FD2-LX-15 S07 2 FD2 LX 15 34 S08-1-FD2-LX-16 S08 1 FD2 LX 16 35 S08-2-FD2-LX-17 S08 2 FD2 LX 17 36 S09-1-FD2-LX-18 S09 1 FD2 LX 18 37 S09-2-FD2-LX-19 S09 2 FD2 LX 19 38 S10-1-FD2-YY-1 S10 1 FD2 YY 1 39 S11-1-FD2-YY-2 S11 1 FD2 YY 2 40 T01-1-FD3-TV-1 T01 1 FD3 TV 1 41 T02-1-FD3-TV-2 T02 1 FD3 TV 2 42 T03-1-FD3-LX-3 T03 1 FD3 LX 3 43 T03-2-FD3-LX-4 T03 2 FD3 LX 4 44 T04-1-FD3-LX-5 T04 1 FD3 LX 5 45 T04-2-FD3-LX-6 T04 2 FD3 LX 6 46 T05-1-FD3-LX-7 T05 1 FD3 LX 7 47 T05-2-FD3-LX-8 T05 2 FD3 LX 8 48 T06-1-FD3-LX-9 T06 1 FD3 LX 9 49 T06-2-FD3-LX-10 T06 2 FD3 LX 10

信息点端口对应表

信息点端口对应表

信息点端口对应表
信息点端口对应表
项目名称:网络布线工程01 建筑物编号:01
编制人签字:01 审核人签字:01 日期:2018年8月10日说明:
1、本信息点端口对应表,根据试题编制规则及建筑模型综合楼进行编制。

2、本信息点端口对应表,为建筑模型综合楼第一层信息点端口对应表。

3、建筑模型综合楼第一层楼层机柜编号均为FD1。

4、建筑模型综合楼第一层机柜内,数据信息点对应配线架编号为W1,语音信息点对应配线架编号为W2。

5、配线架端口编号按照从左至右,依次为01、02、 (12)
6、插座端口编号,按照数据信息点为D,语音信息点为Y的题目要求规则进行编号。

7、房间编号为建筑模型综合楼中已规定的编号。

8、建筑模型综合楼一层,共24个信息点,其中语音信息点12个,数据信息点12个,所有信息点端口编号均已编制完成,并核对无误。

综合布线施工图绘制基本知识

综合布线施工图绘制基本知识

任务一 认识综合布线
2)原理
下图为设备间子系统原理图,从图中看到,建筑物设备间配线设备BD通过电缆向下连 接建筑物各个楼层的管理间配线架FD1、FD2、FD3,向上连接建筑群汇聚层交换机。
设备间子系统原理图 综合布线系统设备间的位置设计非常重要,因为各个楼层管理间信息只有通过设备间才 能与外界连接和信息交换,也就是全楼信息的出口和入口部位。如果设备间出现故障,将会 影响全楼信息交流。设备间设计时一般应该预留一定的缆线做冗余信道,这一点对于综合布 线系统的可扩展性和可靠性来说是十分重要的。
2. 综合布线工程基础知识
任务一 认识综合布线
任务一 认识综合布线
2.1 工作区子系统
概念:工作区子系统又称为服务区子系统,它是由跳线与信息插座所连接的设备组成。
工作区子系统示意图
任务一 认识综合布线
工作区子系统组成和应用案例 我们在日常使用网络中,能够看到或者接触到的就是工作区子系统,例如墙面或者地 面安装的网络插座,终端设备跳线和计算机。 这里的工作区是指需要安装电脑、打印机、复印机、考勤机等网络终端设备的一个独立 区域。在实际工程应用中一个网络插口为一个独立的工作区,也就是一个网络模块对应一个 工作区,而不是一个房间为一个工作区,在一个房间往往会有多个工作区。
任务一 认识综合布线
1)概念
水平子系统一般由工作区信息插座模块、水平缆线、配线架等组成。实现工作区信息 插座和管理间子系统的连接,包括所有缆线和连接硬件,水平子系统一般使用双绞线电缆, 常用的连接器件有信息模块、面板、配线架、跳线架等附件。
2)原理
下图为水平子系统原理图,实际上就是永久链路,它在建筑物土建阶段埋管,安装阶段 首先穿线,然后安装信息模块和面板,最后在楼层管理间机柜内与配线架进行端接。

网络综合布线实用技术第3版任务5:综合布线工程施工图的绘制

网络综合布线实用技术第3版任务5:综合布线工程施工图的绘制

5.2.1通信工程制图的整体要求和统一规定
(5)字体及写法 ① 图中书写的文字(包括汉字、字母、数字、代号等) 均应字体工整、笔划清晰、排列整齐、间隔均匀。 ② 文字多时宜放在图的下面或右侧。 ③ 图中的“技术要求”、“说明”或“注”等字样,应 写在具体文字内容的左上方,并使用比文字内容大一号的字 体书写。 ④ 在图中所涉及数量的数字,均应用阿拉伯数字表示。 计量单位应使用国家颁布的法定计量单位。
位外其他尺寸均以毫米尺寸界线用细实线绘制由图形的轮廓线轴线或对称中心线引出也可利用轮廓线轴线或对称中心线座尺寸界线两端应画出尺寸箭头箭头指到尺寸界线上表示尺寸的起止尺寸数值应顺着尺寸线方向写并符合视图方向数值的高度方向应和尺寸线4尺寸标注一个完整的尺寸标注应由尺寸数字尺寸界线尺寸线两端带箭头的线段等组成
5.2.1通信工程制图的整体要求和统一规定
(2)图线型式及其应用 ①线型分类及其用途:实线、虚线、点划线、双点划线。 ② 图线的宽度。一般从这些数值中选用:0.25mm,0.35mm, 0.5mm,0.7mm,1.0mm或1.4mm ③ 通常只选用两种宽度图线。粗线的宽度为细线宽度的两倍, 主要图线采用粗线,次要图线采用细线。 ④ 使用图线绘图时,应使图形的比例和配线协调恰当,重点 突出,主次分明,在同一张图纸上,按不同比例绘制的图样及同 类图形的图线粗细应保持一致。 ⑤ 细实线是最常用的线条。指引线、尺寸标注线应使用细实 线。 ⑥ 当需要区分新安装的设备时,则粗线表示新建,细线表示 原有设施,虚线表示规划预留部分。⑦ 平行线之间的最小间距不 宜小于粗线宽度的两倍,同时最小不能小于0.7mm。
5.2.3 绘制综合布线工程施工图
1. 综合布线工程图的种类 综合布线工程图一般应包括以下图纸: (1)网络拓扑结构图; (2)综合布线系统拓扑结构图; (3)综合布线系统管线路由图; (4)楼层信息点分布及管线路由图; (5)机柜配线架信息点分布图。

2021年网络组建与系统管理公开赛卷技能要求(中职)

2021年网络组建与系统管理公开赛卷技能要求(中职)
3. 项目简介
某集团公司原在北京建立了总部,在郑州设立了办事处。总部设有销售、产品、 法务、财务、信息技术 5 个部门,统一进行 IP 及业务资源的规划和分配,全网采 用 OSPF 动态路由协议和静态路由协议进行互连互通。
公司规模在 2020 年快速发展,业务数据量和公司访问量增长巨大。为了更好 管理数据,提供服务,集团决定建立自己的中型数据中心及业务服务平台,以达到 快速、可靠交换数据,以及增强业务部署弹性的目的。
说明:图 2 中,房间编号=楼层序号+本楼层房间序号。
3 / 27
2021 年江苏省职业院校技能大赛(中职)网络组建与系统管理赛项公开赛卷——技能要求
表 1:信息点点数统计表
信息点点数统计表
项目名称: 楼层 信息点
建筑物编号:
房间序号
楼层信息点合计
信息点合
编号
类别
01
02 ……
nn
数据 语音

数据 1层
(1)该建筑模型为模拟某园区综合楼网络布线项目。图 2 中 101、102、103…为房间编 号,该综合楼三个楼层房间区域内卡通人物代表房间的用途。其中 1 人表示领导办公室,按 照 2 个语音、2 个数据信息点配置;2-4 人表示集体办公室,按照每人 1 个语音、1 个数据信 息点配置;5 人表示会议室,按照 2 个数据信息点配置;设备间和管理间按照每个房间 1 个 语音、1 个数据信息点配置。
(1)完成 FD1、FD2 机柜安装。 (2)完成 BD-FD 线管安装,安装中Φ50PVC 线管两端使用配套成品弯头和三通接入 BD 机 柜与 FD 机柜内,并将线管用管卡固定在 BD 机柜和仿真墙上,线管内布放 4 根双绞线电缆。 分别接入 FD1、FD2 机柜内(各 FD 机柜进线数量相同,每个 FD 机柜进线为 2 根双绞线电缆)。 (3)4 根双绞线电缆的一端端接到 BD 机柜网络配线架 B1 的 1-4 号端/压接模块,相对 应的另一端分别端接到 FD1 机柜内网络配线架 W2 的 1-2 号端/压接模块和 FD2 机柜内网络配 线架 W1 的 19-20 号端/压接模块。端口对应关系为:BD 机柜网络配线架 B1 的 1 号端/压接模 块-FD1 机柜网络配线架 W2 的 1 号端/压接模块,BD 机柜网络配线架 B1 的 2 号端/压接模块FD1 机柜网络配线架 W2 的 2 号端/压接模块,BD 机柜网络配线架 B1 的 3 号端/压接模块-FD2 机柜网络配线架 W1 的 19 号端/压接模块,BD 机柜网络配线架 B1 的 4 号端/压接模块-FD2 机 柜网络配线架 W1 的 20 号端/压接模块。 (4)BD-FD 之间链路使用扎带式标签进行标识,两端均需设置标识。第一根双绞线链路 两端标识为“B-F-S1”、第二根双绞线链路两端标识为“B-F-S2”、第三根双绞线链路两端标 识为“B-F-S3”、第四根双绞线链路两端标识为“B-F-S4”,从 BD 机柜网络配线架 B1 的 1 号 端/压接模块双绞线链路依次标识。

网络综合布线项目三-任务一-综合布线工程设计概述

网络综合布线项目三-任务一-综合布线工程设计概述

配线架
编号 1 1 1 1 1 1 1 1 1 1 1
配线架
端口编号 1 2 3 4 5 6 7 8 9 10 11
插座底盒
编号 1 1 1 1 1 1 2 2 1 1 2
FD-2Y-14
FD1
1
FD-1Z-15
FD1
1
FD-1Y-15
FD1
1
FD-1Z-15
FD1
1
FD-1Y-15
FD1
1
FD-1Z-161来自22123
2
24
2
审定人签字:王公儒 时间:2013年1月8日
房间编号
11 11 12 12 13 13 13 13 14 14 14
14 15 15 15 15 16 16 16 16 17 17 17 17
五、施工图设计
综合布线系统的基本结构和连接关系确定以后,需要进行布线路由设计,因 为布线路由取决于建筑物结构和功能,布线管道一般安装在建筑物立柱和墙 体中。施工图设计的目的就是规定布线路由在建筑物安装的具体位置。 下图为一般办公室施工平面图:
七、施工进度表编制
施工进度控制的关键就是编制施工进度计划,合理安排好前后工作的次序, 能对整个工程按时、按质、按量完成起到正面促进的作用。
图为施工进度表:
练习:
绘制一个系统图和点数统计表,
练习答案:
练习答案:
点数统计表
FD1
1
FD-1Y-16
FD1
1
FD-1Z-16
FD1
1
FD-1Y-16
FD1
1
FD-1Z-17
FD1
1
FD-1Y-17
FD1
1

综合布线

综合布线

综合布线工程信息点数量统计表编制一、制作点数统计表首先在表格第一行填写文件名称,第二行填写房间或区域编号,第三行填写数据点TO 和语音点TP。

一般数据点在左栏,语音点在右栏,其余行对应楼层,注意每个楼层按照两行,其中一行为数据点,一行为语音点,同时填写楼层号.楼层号一般按照第一行为顶层,最后一行为一层。

然后编制列,第一列为楼层编号,其余为房间编号。

二、填写数据和语音信息点数量按照西元教学模型,把每个房间的数据点和语音点数量填写到表格中。

填写时逐层逐房间进行,从楼层的第一个房间开始,逐间分析应用需求和划分工作区,确认信息点数量。

在每个工作区,首先确定数据信息点数量,然后考虑语音信息点数量,同时还要考虑其它智能化和控制设备的需要。

表格中对于不需要设置信息点的位置不能空白,而是填写0。

设计综合布线工程系统图编制信息点端口对应表综合布线工程信息点端口对应表应该在进场施工前完成,并且打印带到现场,方便现场施工编号。

端口对应表是综合布线施工必需的技术文件,主要规定房间编号,信息点编号,配线架编号,端口编号,机柜编号等,主要用于系统管理、施工方便和后续日常维护。

端口对应表编制要求如下:1.表格设计合理一般使用A4幅面竖向排版的文件,要求表格打印后,表格宽度和文字大小合理,编号清楚,特别是编号数字不能太大或者太小,一般使用小四或者五号字。

2.编号正确信息点端口编号一般由数字+字母串组成,编号中必须包含工作区位置、端口位置、配线架编号、配线架端口编号、机柜编号等信息,能够直观反映信息点与配线架端口的对应关系。

3.文件名称正确端口对应表可以按照建筑物编制,也可以按照楼层编制,或者按照FD配线机柜编制,无论采取哪种编制方法,都要在文件名称中直接体现端口的区域,能够直接反映该文件内容。

4.签字和日期正确作为工程技术文件,编写、审核、审定、批准等人员签字非常重要,如果没有签字就无法确认该文件的有效性,也没有人对文件负责,更没有人敢使用。

网络布线项目-赛题7

网络布线项目-赛题7

2018年全国职业院校技能大赛中职组“网络布线”赛项(赛项编号:ZZ2018067)赛题库(七)中职组“网络布线”赛项专家组2018年4月24日网络布线项目赛题(七)(满分1000分,时间180分钟)一、注意事项(一)全部书面作品、电子版竞赛作品、布线工程作品只能按要求填写工位号等进行识别,不得填写指定内容之外的任何识别性标记。

如果出现地区、校名、人名等其他任何与参赛队有关的识别信息,一经发现,竞赛试卷和作品作废,比赛按零分处理,并且提请大赛组委会进行处罚。

(二)竞赛赛卷、竞赛作品、竞赛工具、竞赛器材及竞赛材料等不得带出竞赛场地,一经发现,竞赛作品作废,比赛按零分处理,并且提请大赛组委会进行处罚。

(三)进入竞赛场地,禁止携带移动存储设备、计算器、通讯工具、加工/施工工具及参考资料等。

(四)进入竞赛施工现场,施工人员需佩戴安全帽(参与网络布线速度竞赛人员除外)。

(五)竞赛所用工具、器材、耗材,在竞赛开始前已全部发放到各个竞赛工位,保证充分满足竞赛需求。

竞赛开始前,请仔细核对器材明细表,并签字确认(未签字确认前禁止开始比赛)。

竞赛过程中,不再另行发放工具、器材、耗材。

(六)请仔细阅读本赛卷要求,按照赛卷规定要求/需求进行设备/器材配置、加工及调试。

(七)竞赛过程中,参赛队要做到工作井然有序、不跨区操作、不喧哗,竞赛施工材料、加工废料、施工模块等分区有序存放。

(八)竞赛时间结束后,立即停止操作,所有参赛队员离开竞赛工位,并且站立于竞赛工位之外。

竞赛赛卷放在电脑旁边,等待裁判员检查和参赛队确认,确认后参赛队必须立即离开竞赛场地。

(九)对设备上未标注端口编号的配线架,规定端口号均依次从左向右从小到大编号(左…… 1、2、3……n ……右)。

(十)本次竞赛由速度竞赛、工程项目施工和工程项目管理三部分组成,比赛时间180分钟,满分1000分。

竞赛所需的说明书等电子文档均存放在本竞赛组计算机桌面的“网络布线素材”文件夹中;网络布线速度竞赛需提交的电子作品,请保存在计算机桌面的“速度竞赛成果-n”文件夹下(n为工位号);其余需要提交的所有电子作品,均保存在“其余竞赛成果-n”文件夹下(n为工位号)。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

制作综合布线端口对照表
综合布线系统端口对照表是一张记录端口信息与其所在位置的对应关系的二维表。

它是网络管理人员在日常维护和检查综合布线系统端口过程中快速查找和定位端口的依据。

综合布线系统端口对照表可分为机柜配线架端口标签编号对照表和端口标签位置对照表,前者表示机柜配线架各个端口和信息点编号的对应关系,后者表示信息点编号和其物理位置的关系。

机柜配线架端口标签编号对照
端口标签位置对照表
一、制作表名
新建Excel工作簿,文本属性:字体:“宋体”;字号:“18”,字形:“加粗”,单元格设置水平对齐方式:“居中对齐”。

二、制作表头
文本属性为:字体:“宋体”;字号:“12”;字形:“加粗”。

每个数字代表配线架上一个端口的编号。

单元格格式、边框、外边框和内部具有细线条。

三、制作各配线架表格内容
文本属性为:字体:“宋体”;字号:“12”;字形:“常规”,上述各单元格对齐方式为水平对齐方式“居中对齐”,垂直对齐方式“居中对齐”。

四、为各个信息点标签编号
从第一个开始依次编号,数据和语音区分开。

五、制作制表有及其他相关信息
制表人及其相关信息填写完成后,关设置相关表格边框等属性。

最后制作效果图女如下:Fd1端口对应表
数据配线架1
语音配线架1
在信息点平面布置图上应体现上表的内容
制作综合布线标签号位置对照表。
