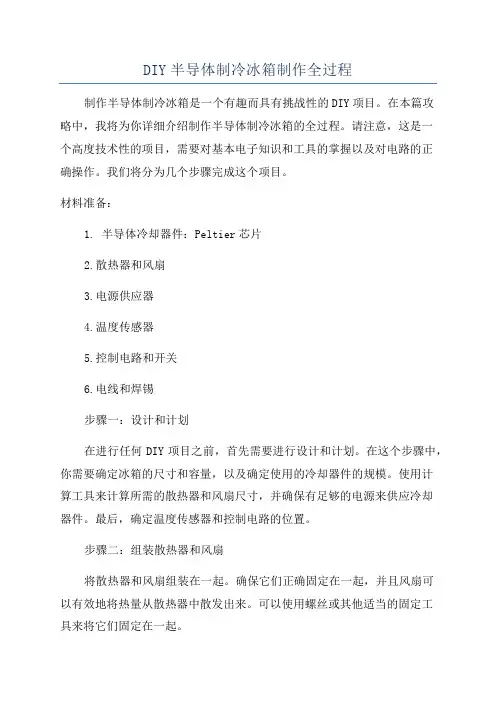

DIY半导体制冷冰箱制作全过程
DIY半导体制冷冰箱制作全过程制作半导体制冷冰箱是一个有趣而具有挑战性的DIY项目。
在本篇攻略中，我将为你详细介绍制作半导体制冷冰箱的全过程。
请注意，这是一个高度技术性的项目，需要对基本电子知识和工具的掌握以及对电路的正确操作。
我们将分为几个步骤完成这个项目。
材料准备：1. 半导体冷却器件：Peltier芯片2.散热器和风扇3.电源供应器4.温度传感器5.控制电路和开关6.电线和焊锡步骤一：设计和计划在进行任何DIY项目之前，首先需要进行设计和计划。
在这个步骤中，你需要确定冰箱的尺寸和容量，以及确定使用的冷却器件的规模。
使用计算工具来计算所需的散热器和风扇尺寸，并确保有足够的电源来供应冷却器件。
最后，确定温度传感器和控制电路的位置。
步骤二：组装散热器和风扇将散热器和风扇组装在一起。
确保它们正确固定在一起，并且风扇可以有效地将热量从散热器中散发出来。
可以使用螺丝或其他适当的固定工具来将它们固定在一起。
步骤三：安装Peltier芯片将Peltier芯片放置在散热器的一侧。
确保芯片与导热胶、硅胶或其他适当的固定物质固定在一起。
确保芯片的热面朝向散热器，以便有效地排除热量。
使用热油软管或其他适当的方法将冷却面与冷藏室连接起来。
步骤四：安装温度传感器将温度传感器安装在冷藏室内或外。
确保传感器可以准确测量到所需的温度。
使用导线将传感器连接到控制电路上。
步骤五：组装控制电路使用电路图和原材料组装控制电路。
确保电路符合冰箱的要求，并能够控制Peltier芯片和风扇的开关。
切勿忘记使用适当的保险丝和电源供应器来保护电路。
步骤六：测试和调整在将所有组件连接到一起之后，进行测试和调整。
确保温度传感器和控制电路的正确工作，并能够准确地控制Peltier芯片和风扇的运行。
在本次测试中，你还可以根据需要调整温度传感器和控制电路的设置。
步骤七：完成和优化一旦你确保所有组件都正常工作并能够达到所需的温度，你就可以完成这个DIY项目了。

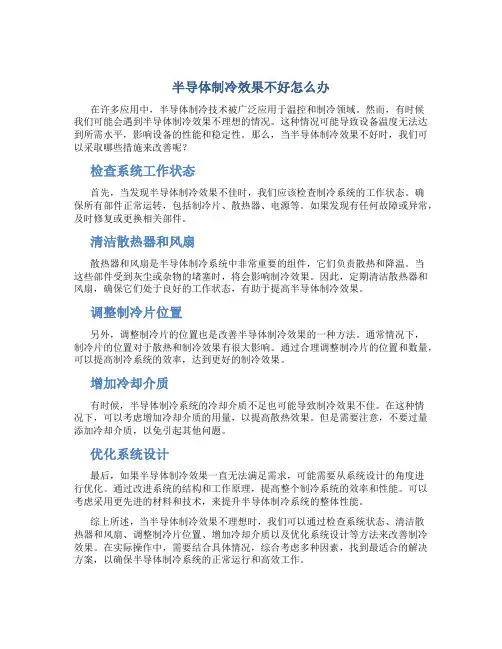

半导体制冷效果不好怎么办
半导体制冷效果不好怎么办在许多应用中，半导体制冷技术被广泛应用于温控和制冷领域。
然而，有时候我们可能会遇到半导体制冷效果不理想的情况。
这种情况可能导致设备温度无法达到所需水平，影响设备的性能和稳定性。
那么，当半导体制冷效果不好时，我们可以采取哪些措施来改善呢？检查系统工作状态首先，当发现半导体制冷效果不佳时，我们应该检查制冷系统的工作状态。
确保所有部件正常运转，包括制冷片、散热器、电源等。
如果发现有任何故障或异常，及时修复或更换相关部件。
清洁散热器和风扇散热器和风扇是半导体制冷系统中非常重要的组件，它们负责散热和降温。
当这些部件受到灰尘或杂物的堵塞时，将会影响制冷效果。
因此，定期清洁散热器和风扇，确保它们处于良好的工作状态，有助于提高半导体制冷效果。
调整制冷片位置另外，调整制冷片的位置也是改善半导体制冷效果的一种方法。
通常情况下，制冷片的位置对于散热和制冷效果有很大影响。
通过合理调整制冷片的位置和数量，可以提高制冷系统的效率，达到更好的制冷效果。
增加冷却介质有时候，半导体制冷系统的冷却介质不足也可能导致制冷效果不佳。
在这种情况下，可以考虑增加冷却介质的用量，以提高散热效果。
但是需要注意，不要过量添加冷却介质，以免引起其他问题。
优化系统设计最后，如果半导体制冷效果一直无法满足需求，可能需要从系统设计的角度进行优化。
通过改进系统的结构和工作原理，提高整个制冷系统的效率和性能。
可以考虑采用更先进的材料和技术，来提升半导体制冷系统的整体性能。
综上所述，当半导体制冷效果不理想时，我们可以通过检查系统状态、清洁散热器和风扇、调整制冷片位置、增加冷却介质以及优化系统设计等方法来改善制冷效果。
在实际操作中，需要结合具体情况，综合考虑多种因素，找到最适合的解决方案，以确保半导体制冷系统的正常运行和高效工作。

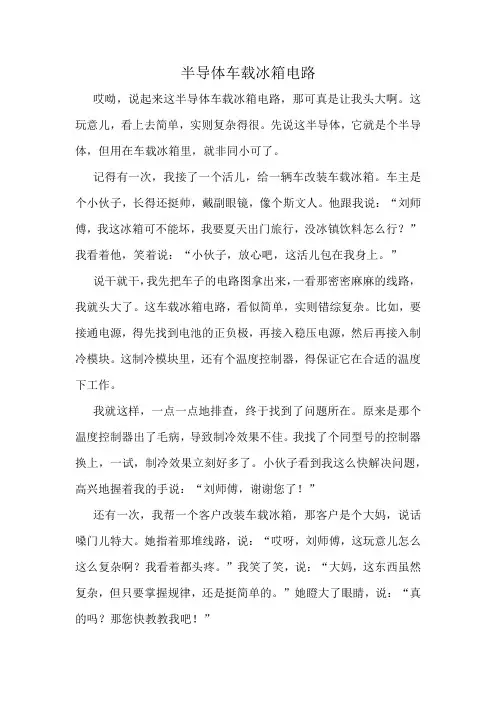

半导体车载冰箱电路
半导体车载冰箱电路哎呦，说起来这半导体车载冰箱电路，那可真是让我头大啊。
这玩意儿，看上去简单，实则复杂得很。
先说这半导体，它就是个半导体，但用在车载冰箱里，就非同小可了。
记得有一次，我接了一个活儿，给一辆车改装车载冰箱。
车主是个小伙子，长得还挺帅，戴副眼镜，像个斯文人。
他跟我说：“刘师傅，我这冰箱可不能坏，我要夏天出门旅行，没冰镇饮料怎么行？”我看着他，笑着说：“小伙子，放心吧，这活儿包在我身上。
”说干就干，我先把车子的电路图拿出来，一看那密密麻麻的线路，我就头大了。
这车载冰箱电路，看似简单，实则错综复杂。
比如，要接通电源，得先找到电池的正负极，再接入稳压电源，然后再接入制冷模块。
这制冷模块里，还有个温度控制器，得保证它在合适的温度下工作。
我就这样，一点一点地排查，终于找到了问题所在。
原来是那个温度控制器出了毛病，导致制冷效果不佳。
我找了个同型号的控制器换上，一试，制冷效果立刻好多了。
小伙子看到我这么快解决问题，高兴地握着我的手说：“刘师傅，谢谢您了！”还有一次，我帮一个客户改装车载冰箱，那客户是个大妈，说话嗓门儿特大。
她指着那堆线路，说：“哎呀，刘师傅，这玩意儿怎么这么复杂啊？我看着都头疼。
”我笑了笑，说：“大妈，这东西虽然复杂，但只要掌握规律，还是挺简单的。
”她瞪大了眼睛，说：“真的吗？那您快教教我吧！”我就一边给她讲解，一边动手演示。
不一会儿，她竟然也能说出个所以然来了。
看着她满脸的成就感，我心里也乐开了花。
说到底，这半导体车载冰箱电路，虽然复杂，但只要用心去学，去琢磨，还是挺有意思的。
就像人生一样，看似复杂，其实只要把握好规律，就能找到属于自己的幸福。
嘿嘿，我这人就是喜欢研究这些稀奇古怪的东西，你说是不是啊？。

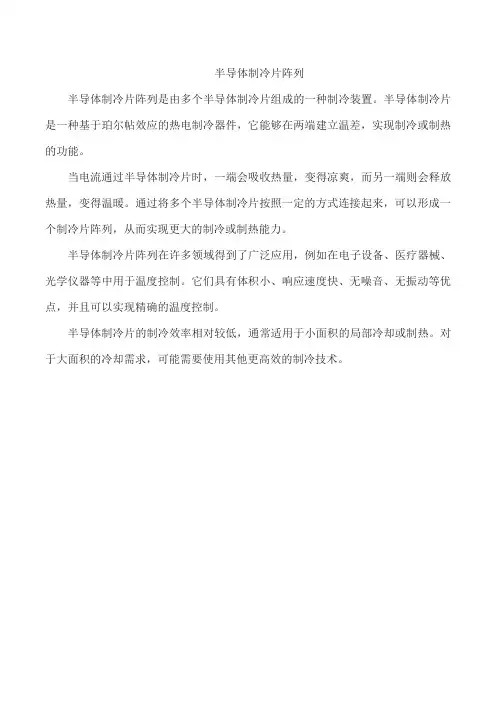

半导体制冷片阵列
半导体制冷片阵列
半导体制冷片阵列是由多个半导体制冷片组成的一种制冷装置。
半导体制冷片是一种基于珀尔帖效应的热电制冷器件，它能够在两端建立温差，实现制冷或制热的功能。
当电流通过半导体制冷片时，一端会吸收热量，变得凉爽，而另一端则会释放热量，变得温暖。
通过将多个半导体制冷片按照一定的方式连接起来，可以形成一个制冷片阵列，从而实现更大的制冷或制热能力。
半导体制冷片阵列在许多领域得到了广泛应用，例如在电子设备、医疗器械、光学仪器等中用于温度控制。
它们具有体积小、响应速度快、无噪音、无振动等优点，并且可以实现精确的温度控制。
半导体制冷片的制冷效率相对较低，通常适用于小面积的局部冷却或制热。
对于大面积的冷却需求，可能需要使用其他更高效的制冷技术。
半导体制冷片工作原理及使用
半导体制冷片工作原理及使用
半导体制冷片是一种高效、无污染、无噪音的制冷设备，广泛应用于电子设备、医疗设备、食品冷藏等领域。
本文将介绍半导体制冷片的工作原理和使用方法。
工作原理
半导体制冷片利用半导体材料在电场作用下发生的Peltier效应来实现制冷。
Peltier效应是指通过在两种不同导电能力的导体之间加通电，使得电流通过时在
接触点处发生热量的吸收或释放的现象。
在半导体制冷片中，通过控制电流的方向，可以实现片上一侧的散热，另一侧的制冷，从而将热量从一侧转移到另一侧，实现制冷效果。
使用方法
1.电源连接：将半导体制冷片的正负极分别连接至适配的电源，确保
极性正确，接线牢固。
2.散热设计：在使用半导体制冷片时，需要合理设计散热系统，确保
片子工作时周围温度不会过高，影响制冷效果。
3.控制电流：通过调节输入的电流大小和方向，可以控制半导体制冷
片的制冷效果，实现所需的温度调节。
4.运行稳定：在使用过程中，要确保半导体制冷片有良好的接触面，
避免松动或振动导致故障，保持稳定运行。
5.清洁和维护：定期清洁半导体制冷片表面的灰尘和杂物，保持散热
通道畅通，延长使用寿命。
使用场景
半导体制冷片可以广泛应用于以下场景：
•电子设备散热：如计算机、路由器等设备的散热；
•医疗设备：如激光手术器械、医用制冷箱等；
•食品冷藏：用于小型冰箱、冷藏盒等产品。
结语
半导体制冷片作为一种环保、高效的制冷设备，具有广泛的应用前景。
通过了
解其工作原理和正确使用方法，可以更好地发挥其制冷效果，为不同领域的应用提供可靠的制冷解决方案。

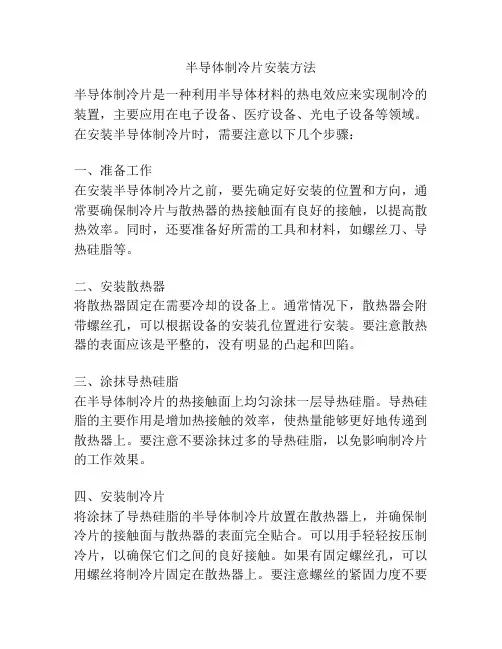

半导体制冷片安装方法
半导体制冷片安装方法半导体制冷片是一种利用半导体材料的热电效应来实现制冷的装置，主要应用在电子设备、医疗设备、光电子设备等领域。
在安装半导体制冷片时，需要注意以下几个步骤：一、准备工作在安装半导体制冷片之前，要先确定好安装的位置和方向，通常要确保制冷片与散热器的热接触面有良好的接触，以提高散热效率。
同时，还要准备好所需的工具和材料，如螺丝刀、导热硅脂等。
二、安装散热器将散热器固定在需要冷却的设备上。
通常情况下，散热器会附带螺丝孔，可以根据设备的安装孔位置进行安装。
要注意散热器的表面应该是平整的，没有明显的凸起和凹陷。
三、涂抹导热硅脂在半导体制冷片的热接触面上均匀涂抹一层导热硅脂。
导热硅脂的主要作用是增加热接触的效率，使热量能够更好地传递到散热器上。
要注意不要涂抹过多的导热硅脂，以免影响制冷片的工作效果。
四、安装制冷片将涂抹了导热硅脂的半导体制冷片放置在散热器上，并确保制冷片的接触面与散热器的表面完全贴合。
可以用手轻轻按压制冷片，以确保它们之间的良好接触。
如果有固定螺丝孔，可以用螺丝将制冷片固定在散热器上。
要注意螺丝的紧固力度不要过大，以免损坏制冷片。
五、连接电源将制冷片的电源线连接到电源上，并确保连接稳固。
通常情况下，制冷片的电源线上会有标注，可以根据标注选择正确的接线方式。
在连接电源之前，要确保电源是关闭状态，以免电击或其他安全问题。
六、测试与调试接通电源后，可以通过观察制冷片的工作状态和散热器的温度变化来判断装配是否正确。
通常情况下，制冷片工作时会产生冷热两侧的温度差。
可以使用温度计或红外测温仪进行测量，以确保制冷片的工作效果符合要求。
七、安全注意事项在安装半导体制冷片时，要注意以下几个安全事项：首先，根据制冷片的工作电压选择相应的安全措施，如接地保护、防触电措施等；其次，要避免制冷片外壳与金属部件接触，以免产生短路或其他安全隐患；另外，要避免制冷片过热，避免长时间高温工作，以确保制冷片的寿命和稳定性。
半导体制冷片工作原理
半导体制冷片工作原理半导体制冷片是一种利用半导体材料的热电效应来制冷的技术。
它的工作原理基于一个基本物理现象：当两个不同材料的接触点处存在温度差异时，电子在两个材料间会发生移动，从而产生电势差。
这个现象被称为Seebeck效应。
半导体制冷片主要由两个不同材料组成：p型半导体材料和n型半导体材料。
这两种材料的电性质不同，分别具有不同的电子结构和导电性能。
在半导体制冷片中，p型半导体材料和n型半导体材料通过一系列电极连接起来，形成一个环路。
当电流通过这个环路时，p型半导体材料和n型半导体材料的接触点处会产生温度差异，从而产生电势差，使热量从p型半导体材料流向n型半导体材料。
这个过程相当于从热源中取走热量，从而实现制冷效果。
具体来说，半导体制冷片的工作过程包括以下几个步骤：1. 电流流过半导体制冷片的环路，使p型半导体材料和n型半导体材料的接触点产生温度差异。
2. 温度差异引起p型半导体材料和n型半导体材料间的电势差，使电子从p型半导体材料流向n型半导体材料。
3. 电子在p型半导体材料和n型半导体材料间移动时，会带动热量的流动，从p型半导体材料流向n型半导体材料，从而实现制冷效果。
4. 制冷效果会持续到电流停止流动为止。
半导体制冷片具有很多优点，比如体积小、重量轻、噪音低、可靠性高、寿命长等等。
它的制冷效果也很好，可以将温度降低到几十摄氏度以下。
因此，半导体制冷片被广泛应用于一些需要高效制冷的场合，比如电子设备、光电器件、激光器等等。
虽然半导体制冷片具有很多优点，但是它也存在一些缺点。
比如它的制冷效果受电流大小的影响很大，而且电流越大，制冷效果越好，但是也会消耗更多的电能。
此外，半导体制冷片的价格相对较高，不适合大规模应用。
总的来说，半导体制冷片是一种比较高效、可靠、寿命长的制冷技术。
它的工作原理基于半导体材料的热电效应，通过电流的作用实现制冷效果。
虽然它存在一些缺点，但是它的优点仍然使得它在一些特定的应用场合具有很大的优势。
半导体制冷片使用注意事项
半导体制冷片使用注意事项半导体制冷片使用注意事项1、当不知道致冷器的冷热面时，可采用这样的方法，将红线接电源正极，黑线接负极，并可在没有散热条件下，瞬间通电进行试验，即用手触摸致冷器的两个端面，会感到有一面的发热，一面稍有冷感，发热的一面为热面，冷感的一面为冷面。
但时间不能超过5秒，否则由于热端温度太高，极易造成器件烧坏。
2、在一般条件下，引线用红色通常表示为正极：通常用黑色表示为负极，这是热电致冷器工作时的接线方法。
需致热时．只要改变电流极性即可。
致冷工作必须采用开关电源，电源的纹波系数应小于10％。
3、致冷器的热电偶对数及极限电压的识别方法，热电偶对数即指P、N结点的数量。
例如：致冷器的型号为TEC1-12706，则127为致冷器的热电偶对数，06为允许电流值：A,致冷器的极限电压≈热电偶对数×0.12，例如：TECI-12706的极限电压V＝127×0.12＝15.4(V)。
正常工作压为极限电压的78%，如TEC1-12706的工作电压为15.4*0.78=12.01V。
4、各种致冷器不论在使用还是在试验中，致冷致热交换时应等冷热面的温度恢复到室温，（一般在15分钟以上）。
否则易造成致冷器的损坏。
5、为了延长热电致冷器的寿命，应对致冷组件四周进行密封处理。
我们方法有二种，一种是采用704硅胶密封；另一种是采环氧树脂密封，密封的目的是使致冷器的热电偶与外界空气完全隔离。
起着防湿防潮的作用，并可以延长致冷器的寿命。
6、在安装时，首先将致冷组件的两面擦试干净，并分别在致冷器的冷热面均匀地涂上一层薄薄的导热硅脂。
与致冷器相接触的铝散热器或储冷板的表面应平整，并擦试干净，也在其表面均匀地涂上导热硅脂；在安装过程中致冷器的冷面一定要与储冷板接触良好，热面也应与铝散热器的表面充分接触，（如用螺丝紧固，几个螺丝的用力都应均匀，切勿过度或用力不均）。
为达到最佳致冷效果，在储冷板和铝散热器之间应用隔热材料填充，其厚度一般在25-30mm为宜。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CX4 Pro试剂冰箱半导体制冷片更换小结以此次解放军25医院CX4Pro为例，对半导体制冷片的更换有了一点心得，总结如下。
仪器冰箱状态，制冷速度慢，最低制冷温度为12.1℃，打开试剂仓门，用手感觉温度明显低于室温，但并不是很冷。
于是判断可能是半导体制冷片损坏导致冰箱制冷能力下降。
更换制冷片之前，首先要确认坏了几片，具体是哪一片？才能拆下冰箱来更换。
这就需要用万用表在仪器开机状态是进行测量来判断。
我根据实际测量的数据做了一个表，比较直观，先看看表：
首先表的第一列所说的P937插头（见图1），是一个十三孔的插头，位于冰箱温控板左侧，从下至上是1号到13号其中10号是地线；1号和2号、3号和4号、5号和6号是相同的；7号、8号、9号是一组，11号、12号、13号是一组。
图1：帕尔贴控制板（冰箱温控板）
再看看冰箱中的制冷片是如何连接的（见图2）可以看出六块制冷片是两两串联后三组又并联在一起的。
图2：半导体制冷片连接示意图
再看看这幅图，怎么去测量制冷片的好坏就一目了然了（见图3）
图3：P937插头与半导体制冷片接头对应图
按照上图的指示，很容易就可以测量出每块制冷片所对应的电压值。
冰箱温控板提供给每组制冷片的电压是15V左右，如果制冷片没有问题的话，那它们的电阻是接近的，也就
是说试剂分配给每一块制冷片的电压大约是7V左右，看上表中的数据显示，P970-P973四块制冷片的电压均有问题，说明这两组中至少各有一块制冷片是有问题的。
接下来就可以把冰箱拆下来再通过测量电阻来具体判断究竟是那一块有问题。
拆冰箱是比较费劲的，安全起见最好两个人一起往下抬。
将其拆下后倒转过来，如下图，可以看见排列整齐的两列制冷片。
左边是双数，右边是单数。
图4：冰箱底部示意图
然后按顺序去量每个制冷片的电阻，根据表一的数据可以看出，正常的制冷片阻值大概在100Ω左右，而损坏的制冷片阻值比起正常的制冷片阻值大出许多，都在KΩ级（如表一中的P971、P973）。
将损坏的制冷片拆下来后，发现制冷片边缘有黑色的烧蚀痕迹（如下图）。
将旧的导热片也取下来
把安放制冷片的位置清理干净
把新的导热片装上去后，将新制冷片安装到位。
安装完成后，将连接线重新扎好归位。
对冰箱整体进行除尘清洁，焕然一新。
将冰箱重新装回仪器，开机通电，大约四十分钟后，查看仪器状态，冰箱温度已达到2.3℃，制冷效果良好。
总结，这次更换制冷片一次就换了两块，估计由于一块出了问题后，导致与其串联的这一组制冷片总阻值大幅提高，由于又与另外两组并联，导致其他两组分到的电流过大，其中一组中的一块制冷片由于耐受性较差也就被烧坏了，估计这就是两组中各有一块损坏的原因。
今后针对我所负责的CX用户还是要“早发现，早治疗”，出现试剂仓制冷效果不好或者仪器开始报“温度控制错误”时，就因该尽快测试检查，建议用户及时更换，以免造成更大的损失。
贝克曼库尔特
CTS-BJ
卢大鹏
2010-2-2。
