用于水泥和混凝土中的硅锰渣粉冶金行业标准
粉煤灰的分级及其品质标准
粉煤灰的分级及其品质标准
粉煤灰的分级及其品质标准
我国于1979年制定了《用于水泥和混凝土中粉煤灰》的质量标准。1990年又颁布了《粉煤灰混凝土应用技术》（GBJ146—90），规定了粉煤灰的分级技术标准
序言
质量指标
粉煤灰级别
Ⅰ
Ⅱ
Ⅲ
1
细度(45μm方孔筛的筛余量%)
≤12
≤20
≤45
2
烧失量%
≤5
≤8
≤15
3
需水量比%
≤95
≤105≤1154SO3含量%≤3
≤3
≤3
不同等级粉煤灰的适用范围
粉煤灰等级
适用范围
Ⅰ级
钢筋混凝土结构及跨度小于6m的预应力混凝土结构
Ⅱ级
普通钢筋混凝土和无筋混凝土结构
Ⅲ级
普通钢筋混凝土，建筑砂浆及C15以下的无筋混凝土
用于水泥和混凝土中的硅锰渣粉冶金行业标准
《用于水泥和混凝土中的硅锰渣粉》冶金行业标准编制说明硅锰渣是工业废弃物，堆放占用大量的场地，并污染环境。
综合利用这些废渣生产水泥，不仅有利于减少污染，减少矿物资源开采量，保护环境，维护生态，还能降低水泥生产成本，提高水泥质量，增强产品的市场竞争能力具有显著的社会效益和经济效益。
硅锰渣大多用水淬处理，供水泥厂作水泥混合材使用。
曾有硅锰渣作铸石制品或作土壤改良剂、碎石、建筑用砖等。
但都没形成大规模推广使用。
根据国家发展和改革委员会发改办工业[2007]1415号文的要求，将《用于水泥和混凝土中的硅锰渣粉》等标准列于行业标准项目计划中，由中冶建筑研究总院XXX固体废弃物处理与利用研究室负责标准的制定工作。
标准制定小组接到任务后对硅锰渣的性质及利用情况进行了文献查阅，并了解了一些铁合金厂，大致了解了其硅锰渣的生产使用情况。
为了进一步加深对铁合金渣的认识以及渣的利用情况，标准制定小组对硅锰渣的产量较大的吉林铁合金厂进行考察，并到锦州铁合金厂进行了座谈。
标准制定小组将取到的渣样进行了试验分析，参照相关的标准及对应参考文献，制定出《用于水泥和混凝土中的硅锰渣粉》标准的草案稿，并与5月日标准制定小组对草案稿进行讨论修改，形成初步的征求意见稿。
现就本标准修订的主要内容简要说明如下：1 关于范围硅锰渣的主要处理方法为水淬法，各铁合金厂的水淬渣一般可达到70%以上，其余的硅锰渣为风淬渣。
硅锰渣主要用作水泥或混凝土掺合料使用，因此，本标准的主要适用范围是用于水泥和混凝土中硅锰渣粉的生产和检验。
2 规范性引用文件本标准试验方法中硅锰渣比表面积的测定按照GB/T 8074《水泥比表面积测定方法（勃氏法）》进行；含水量按照GB/T 18046《用于水泥和混凝土中的钢渣粉》附录B进行；三氧化硫含量的测定按照GB/T 176《水泥化学分析方法》进行；活性指数按照采用GB/T 17671《水泥胶砂强度检验方法（ISO法）》中所规定的试验用仪器，试件的制备、养护和试验方法规定进行，比对水泥符合GB 8076-1997《混凝土外加剂》附录C中规定的基准水泥；流动度试验按GB/T 2419《水泥胶砂流动度测定方法》的规定进行；计算结果按GB/T 8170《数值修约规则》的规定修约。
硅锰合金 标准
硅锰合金标准硅锰合金是一种重要的合金材料，广泛用于钢铁行业和其他相关行业。
为了确保硅锰合金的质量和性能，制定了一系列的标准与规范，以确保生产和应用过程中的一致性和可靠性。
本文将介绍硅锰合金的标准内容，包括化学成分、物理性能、生产工艺等，以及标准的实施和应用。
一、化学成分标准硅锰合金的化学成分对其性能具有重要影响。
根据国家标准《硅锰合金》(GB/T 811-2013)，硅锰合金的化学成分应符合以下要求：1. 硅含量：硅锰合金中的硅含量在65%至72%之间，可以根据实际需要进行调整。
2. 锰含量：硅锰合金中的锰含量应不低于14%。
3. 硫含量：硅锰合金中的硫含量不得超过0.05%。
4. 磷含量：硅锰合金中的磷含量不得超过0.1%。
二、物理性能标准硅锰合金的物理性能对其使用效果和应用范围有着重要的影响。
硅锰合金的物理性能标准包括以下几个方面：1. 密度：硅锰合金的密度应在6.0~7.2g/cm³之间。
2. 抗拉强度：硅锰合金的抗拉强度不低于370MPa。
3. 延伸率：硅锰合金的延伸率在16%~25%之间。
4. 硬度：硅锰合金的硬度在HB180~250之间。
三、生产工艺标准硅锰合金的生产工艺对其质量和性能具有直接影响，因此在标准中有相关的规定和要求。
硅锰合金的生产工艺标准主要包括以下内容：1. 原料选择与处理：硅锰合金的原料应选择优质的硅石和锰矿，经过洗选、破碎等处理工艺后应满足一定的颗粒度和化学成分要求。
2. 炉温控制与炉内时间：硅锰合金的炉温应在适宜的范围内控制，并且炉内停留时间应足够以确保反应充分进行。
3. 浇注温度与方式：硅锰合金在浇注时应控制合适的温度和方式，以保证合金的均匀性和稳定性。
4. 炉渣处理与回收：硅锰合金生产过程中产生的炉渣应按照相关标准进行处理，以减少对环境的污染，并且可以回收利用部分有价值的成分。
四、标准实施与应用硅锰合金的标准实施与应用是保障产品质量和市场竞争力的重要环节。
硅锰合金质量标准
硅锰合金质量标准硅锰合金是一种重要的合金材料，主要由硅和锰组成。
它具有优异的耐磨性、耐蚀性和高温稳定性，被广泛应用于冶金、电力、化工等行业。
为确保硅锰合金的质量，制定了一系列质量标准和相关参考内容。
1.化学成分要求：硅锰合金的化学成分是评估其质量的重要指标之一。
一般来说，硅锰合金中的硅含量应在60-70%之间，锰含量应在15-30%之间。
此外，还应控制其他杂质元素的含量，如磷、硫、铁、钙等。
2.物理性能要求：硅锰合金的物理性能可以通过一系列指标进行评估。
其中，抗拉强度、屈服强度、断裂伸长率等是最常用的指标。
硅锰合金应具有足够的抗拉强度和屈服强度，以确保其在使用过程中的稳定性和可靠性。
3.外观要求：硅锰合金的外观质量是直接影响其市场接受度的重要因素。
合格的硅锰合金应该具有均匀的颜色和光泽，无明显的气孔、裂纹和其他缺陷。
此外，应避免过多的粉末和杂质。
4.尺寸要求：硅锰合金产品的尺寸要求是根据具体使用需要制定的。
一般来说，硅锰合金可制成块状、颗粒状等形状。
产品的尺寸应符合生产和使用的要求，确保产品能够满足相关行业的需要。
5.包装和运输要求：硅锰合金在包装和运输过程中需要做好相应的保护工作，以防止产品损坏。
合理的包装和运输方式可以减少碰撞和振动对产品的影响，并确保其安全运输到目的地。
6.质量控制标准：硅锰合金的质量控制标准是制定硅锰合金质量标准的基础和指导文件。
标准应包括对各项指标的要求和测试方法，以确保产品的一致性和稳定性。
标准还应制定相应的质量控制措施，包括原料控制、生产过程控制、成品检验等，以确保产品质量符合标准要求。
以上是关于硅锰合金质量标准的相关参考内容。
通过对化学成分、物理性能、外观、尺寸、包装和运输等方面的要求，可以保证硅锰合金的质量稳定和可靠，满足相关行业的需要。
质量控制标准则是制定硅锰合金质量标准和实施质量控制工作的依据，对于确保硅锰合金产品的质量具有重要意义。
水泥 钢渣 粉煤灰等相关国标汇总
水泥、钢渣、粉煤灰等相关国家标准：框架：1、G B 175-2007 通用硅酸盐水泥2、GB 21372-2008 硅酸盐水泥熟料3、GB/T 21371-2008 用于水泥中的工业副产石膏By-product gypsum used in cement4、GB/T 28293-2012 钢铁渣粉ground iron and steel slag4.1、GB/T 20491-2006 用于水泥和混凝土中的钢渣粉4.2、GB/T 18046-2008用于水泥和混凝土中的粒度高炉矿渣粉5、GB/T 1596-2017用于水泥和混凝土中的粉煤灰6、GB 8076-2008混凝土外加剂concrete admixtures7、JG/T 486-2015混凝土用复合掺和料compound mineral admixtures for concrete8、GB 13590-2006钢渣硅酸盐水泥8.1、GB 13693-2005道路硅酸盐水泥Portland cement for road8.2、GB 25029-2010钢渣道路水泥9、GB 200-2003中热、低热、低热矿渣硅酸盐水泥moderate heat/low heat Portland cement、low heat portland slag cement10、GB/T 3183-2003 砌筑水泥11、GB/T 31289-2014 海工硅酸盐水泥Portland cement for ocean project1、GB 175-2007 通用硅酸盐水泥通用硅酸盐水泥common portland cement 以硅酸盐水泥熟料和适量的石膏及规定的混合材料制成的水硬性胶凝材料。
按照混合材料的品种和掺量分为硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥和复合硅酸盐水泥。
硅酸盐水泥熟料：主要含CaO、SiO2、Al2O3、Fe2O3的原料，按适当比例磨成细粉烧至部分熔融所得以硅酸钙为主要矿物成分的水硬性胶凝物质。
硅锰废渣的用途
硅锰废渣的用途硅锰废渣是一种在硅锰合金生产过程中产生的副产品，它具有一定的化学成分和物理性质。
由于其特殊的性质，硅锰废渣被广泛应用于不同领域，具有多种用途。
硅锰废渣可以用于土壤改良。
硅锰废渣中富含的有机和无机物质，可以有效改善土壤结构，提高土壤肥力，促进植物生长。
研究发现，将硅锰废渣加入土壤中，可以增加土壤的保水性和通气性，减少土壤的酸碱度，提高土壤的肥力指数。
因此，硅锰废渣被广泛应用于农业生产中，用于改良酸性土壤、矿山废弃地和沙漠化土壤。
硅锰废渣可以用于水处理。
硅锰废渣中的矿物质和微生物可以吸附水中的重金属离子和有机物，从而净化水质。
硅锰废渣还可以调节水体的pH值，中和酸性或碱性废水，使废水达到环境排放标准。
此外，硅锰废渣还可以用作水处理材料的填料，用于制备高效的过滤材料和吸附剂，提高水处理效果。
硅锰废渣可以用于建筑材料的制备。
硅锰废渣可以与水泥等建筑材料混合，用于制备砖块、混凝土和路面材料。
硅锰废渣可以增加建筑材料的强度和耐久性，改善材料的物理性能。
研究表明，硅锰废渣在建筑材料中的应用可以减少材料的成本，降低环境污染，实现资源的循环利用。
硅锰废渣还可以用于钢铁冶炼。
硅锰废渣中富含的硅和锰等元素，可以作为钢铁冶炼中的合金添加剂。
硅锰废渣可以提高钢铁的抗氧化性能和耐磨性，改善钢铁的力学性能和化学性能。
同时，硅锰废渣还可以减少钢铁冶炼过程中的能源消耗和环境污染，实现资源的节约和环境的保护。
硅锰废渣具有多种用途，可以应用于土壤改良、水处理、建筑材料制备和钢铁冶炼等领域。
硅锰废渣的综合利用不仅可以减少环境污染，还可以实现资源的循环利用，促进可持续发展。
随着科技的进步和应用领域的不断拓展，相信硅锰废渣的用途将会越来越广泛，为社会和经济的发展做出更大的贡献。
国家工信部批准的48项冶金行业标准(2020年1月1日起实施)(二)
2019年第3期新疆钢铁总151期6.YB/T 4143-2019《火花源原子发射光谱法测定固体金属均匀性检验方法》本标准适用于火花源原子发射光谱测量同批次下固体块状金属材料的均匀性。
本标准符合GB/T 15000.3标准样品定值的一般原则和统计方法。
主要是标准样品的应用开发，也可用于其它成批次（包括大批次和小批次，简称L/B ）金属材料的均匀性测量，其结果是提供一个L/B 均匀性在室内或室间的综合性研究。
该试验的设计主要针对火花源原子发射光谱法金属L/B 中元素的均匀性检验，也可适用于其它仪器检测技术，如X 射线荧光光谱法（XRF ）和原子吸收光谱法（AAS ）代替标准：YB/T 4143-20067.YB/T 4144-2019《建立和控制原子发射光谱化学分析曲线规则》本标准规定了建立和控制原子发射光谱化学分析曲线的规则。
本标准适用于火花原子发射光谱，不适用于X-射线发射光谱。
尽管分析曲线的产生和日常控制运行关联，但是仍被看作是相互独立的。
因为计算机程序运行生成分析曲线的多元线性回归是责成的，村标准不再详细描述该过程，但是，还是给出了关于生成方程评估的一些推荐性规范。
代替标准：YB/T 4144-20068.YB/T4168-2019《焦炉用黏土砖及半硅砖》本标准规定了焦炉用黏土砖及半硅砖的分类及形状尺寸、技术要求、试验方法、质量评定程序、包装、标志、运输、储存和质量证明书。
本标准适用于焦炉用黏土砖、半硅砖，也可用于炭素炉、煤气发生炉和直立炉内衬用砖等。
代替标准：YB/T4168-20079.YB/T 4736-2019《锂电池用四氧化三锰》本标准规定了锂电池用四氧化三锰的术语和定义、技术要求、试验方法、检验规则、标志、包装、运输、贮存及质量证明书。
本标准适用于锂电池用四氧化三锰。
10.YB/T 4737-2019《炼钢铁素炉料（废钢铁）加工利用技术条件》本标准规定了炼钢铁素炉料（废钢铁）的术语和定义、分类、技术要求、交货条件、检验项目与检验方法、验收规则、运输和质量证明书等。
硅锰合金标准
硅锰合金标准 The manuscript was revised on the evening of 2021硅锰合金国家标准 GB/T4008-1996 代替 GB 4008-87前言原国家标准GB 4008－87《锰硅合金》牌号过多，有些牌号没有生产，原标准主元素在各牌号之间有不衔接．没有形成系列化，组织生产、判级比较困难。
这次修改，删去一些牌号，补充了个别牌号。
各牌号主元素含量和个别牌号的参数在不影响使用的前提下进行了合理的调整。
本标准1983年首次发布，1987年第一次修订。
自本标准实施之日起。
代替GB 4008－87。
本l标准由中华人民共和国冶金工业部提出。
本标准由冶金工业部信息标准研失院归口。
本标准由上海申佳铁合金有限公司负责起草。
本标准主要起草人：陈震华、章少春、钱宗华。
1范围本标准规定了锰硅合金的技术要求、试验方法、检验规则、包装、储运、标志和质量证明书。
本标准适用于炼钢及铸造作合金剂、复合脱氧剂利脱硫剂。
冶炼中低碳作还原剂用的锰硅合金。
2 引用标准下列标准所包含的条文，通过在本标准中引用而构成本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB 3650－83 铁合金验收、包装、储运、标志和质量证明书的一般规定。
GB/T 4010－94 铁合金化学分析用试样采取和制备GB 5686．1－88 锰硅合金化学分析方法电位滴定法测定锰量GB 5686．2－85 锰硅合金化学分析方法重量法测定硅量GB 5686．3－88 锰硅合金化学分析方法中和滴定法测定磷量GB 5686．4－85 锰硅合金化学分析方法钼蓝光度法测定磷量GB 5686．5－88 锰硅合金化学分析方法红外线吸收法测定碳量GB/T 13247－9l 铁合金产品粒度的取样和检测方法需方对物理状态如有特殊要求，可由供需双方另行商定。
4试验方法4．1 取样与制样化学分析用试样的采取和制备，按GB／T 4010进行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

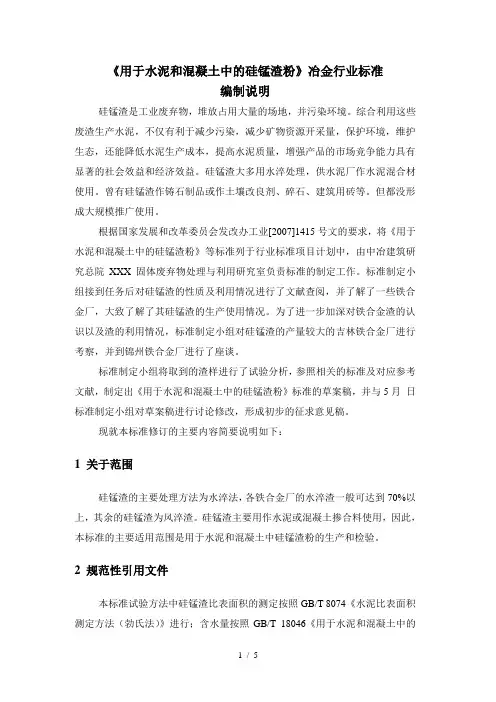

《用于水泥和混凝土中的硅锰渣粉》冶金行业标准
编制说明
硅锰渣是工业废弃物，堆放占用大量的场地，并污染环境。
综合利用这些废渣生产水泥，不仅有利于减少污染，减少矿物资源开采量，保护环境，维护生态，还能降低水泥生产成本，提高水泥质量，增强产品的市场竞争能力具有显著的社会效益和经济效益。
硅锰渣大多用水淬处理，供水泥厂作水泥混合材使用。
曾有硅锰渣作铸石制品或作土壤改良剂、碎石、建筑用砖等。
但都没形成大规模推广使用。
根据国家发展和改革委员会发改办工业[2007]1415号文的要求，将《用于水泥和混凝土中的硅锰渣粉》等标准列于行业标准项目计划中，由中冶建筑研究总院有限公司固体废弃物处理与利用研究室负责标准的制定工作。
标准制定小组接到任务后对硅锰渣的性质及利用情况进行了文献查阅，并联系了一些铁合金厂，大致了解了其硅锰渣的生产使用情况。
为了进一步加深对铁合金渣的认识以及渣的利用情况，标准制定小组对硅锰渣的产量较大的吉林铁合金厂进行考察，并到锦州铁合金厂进行了座谈。
标准制定小组将取到的渣样进行了试验分析，参照相关的标准及对应参考文献，制定出《用于水泥和混凝土中的硅锰渣粉》标准的草案稿，并与5月日标准制定小组对草案稿进行讨论修改，形成初步的征求意见稿。
现就本标准修订的主要内容简要说明如下：
1 关于范围
硅锰渣的主要处理方法为水淬法，各铁合金厂的水淬渣一般可达到70%以上，其余的硅锰渣为风淬渣。
硅锰渣主要用作水泥或混凝土掺合料使用，因此，本标准的主要适用范围是用于水泥和混凝土中硅锰渣粉的生产和检验。
2 规范性引用文件
本标准试验方法中硅锰渣比表面积的测定按照GB/T 8074《水泥比表面积测定方法（勃氏法）》进行；含水量按照GB/T 18046《用于水泥和混凝土中的
钢渣粉》附录B进行；三氧化硫含量的测定按照GB/T 176《水泥化学分析方法》进行；活性指数按照采用GB/T 17671《水泥胶砂强度检验方法（ISO法）》中所规定的试验用仪器，试件的制备、养护和试验方法规定进行，比对水泥符合GB 8076-1997《混凝土外加剂》附录C中规定的基准水泥；流动度试验按GB/T 2419《水泥胶砂流动度测定方法》的规定进行；计算结果按GB/T 8170《数值修约规则》的规定修约。
取样应按GB 12573《水泥取样方法》规定进行；包装袋应符合GB 9774《水泥包装袋》的规定。
3 术语和定义
本标准中硅锰渣粉的定义是在YB/T804-xxx《钢铁渣处理利用术语及定义》标准中对硅锰渣定义的基础上进行定义。
其它术语和定义参照相关标准及产品的定义。
4 技术要求
4.1关于比表面积
硅锰渣粉能配制高性能混凝土，除渣粉本身所具有的潜在水硬活性外，其重要的原因是渣粉经机械激发后，具有较大细度及良好的粒度分布和颗粒形貌。
渣粉达到一定细度时才能充分进行水化。
除细度外，还与颗粒粒径有关。
大于60微米的颗粒属于惰性粒子，对强度无积极作用。
对强度起主导作用的是30微米以下的粒子，其含量应控制在70%以上。
小于10微米的粒子含量多时对早期强度有利。
表1 应用单位所用的细度
为找出合适的硅锰渣粉的细度，我们做了硅锰渣粉的细度与活性的关系的试验：
试验选取了比表面积为347、444、542、657m2/kg四种硅锰渣，仍按GB12957-91方法，测定其活性指数。
试验结果见表2。
表2硅锰渣活性试验
从表3试验结果可知，随着比表面积提高，风淬硅锰渣粉的活性随之增大。
比表面积在450m2/kg以上时，活性能充分发挥，具有很好胶凝性。
但是随着渣粉比表面积提高，其粉磨功耗急剧增加，当比表面积为444m2/kg时，功耗为0.28kWh/kg,比表面积为542 m2/kg时,功耗为0.50kWh/kg,增加了78.5%。
由此可见硅锰渣粉的比表面积应控制在450m2/kg左右比较合适，因此时活性已经激发出来，同时能耗也经济合理。
4.2 关于含水量
根据硅锰渣的处理工艺不同，硅锰渣本身的自然含水率也不同。
如水淬渣的自然含水率为11.5%，风淬渣自然含水率为0.4%，目前硅锰渣的主要处理工艺为水淬，所以自然含水率较大，必须经过烘干。
作为产品出售的硅锰渣粉必须控制一定的含水量，参照《用于水泥和混凝土中的钢渣粉》将硅锰渣粉的含水量定为不大于1.0%。
4.3 关于流动度比
流动度比是试验样品的流动度和对比样品的流动之比。
从试验结果可知，掺入硅锰渣粉后，流动度增大。
参照GB/T18046《用于水泥和混凝土中的钢渣
粉》中对于流动度比的要求为90%，由于硅锰渣的流动度要好于钢渣粉，在进行的试验中流动度比均可超过100%，所以将硅锰渣粉的流动度比定为不小于100%，将硅锰渣样品进行流动度试验，结果列于表3。
表3 硅锰渣粉流动度比
由试验结果可以看出，在实际试验中硅锰渣粉的流动度比均可满足此指标要求。
4.4 关于活性指数
硅锰渣中活性物质较少，活性较低，因此试验样品中水泥和渣粉的质量比按7：3组成。
为确定活性指数我们做了大量的试验，对比样品采用符合GB175规定的强度等级52.5硅酸盐水泥。
试验结果见表4。
表4 硅锰渣粉活性试验
试验结果表明，风淬和膨化硅锰渣的7天活性指数大于60%，28天活性指数大于80%，水淬渣的7天活性指数大于60%，28天活性指数为78.4%。
由于硅锰渣粉的活性比钢渣粉的活性差，因此将硅锰渣粉的活性指数分别定为7天大于60%，28天大于70%。
4.5关于三氧化硫
硅锰渣中本身的SO3的含量很小，在0.1%-0.7%之间，不会影响水泥和混凝土质量，但是为了避免在生产硅锰渣粉的过程中掺入其他物质如石膏而增加
了SO3的含量，所以规定最终硅锰渣粉产品中SO3的含量应不大于4.0%。
5 检验规则
硅锰渣粉检验分为出厂检验和型式检验。
出厂检验项目为比表面积、含水量、流动度比和活性指数。
检验批次考虑到各个铁合金厂硅锰渣粉的产生量相差较大，硅锰渣粉出厂前进行编号和取样应按铁合金厂的年产量进行分级。
年产量超过10万吨的，每一编号以300t为一个取样单位。
年产量在10万吨以下的，每一编号以100t为一个取样单位，产量在5万吨以下的，每一编号以50t 为一个取样单位。
6 附录
附录A为规范性附录，规定了硅锰渣粉活性指数和流动度比的测定方法。
