NTC热敏电阻B值得计算
stm32 ntc计算公式

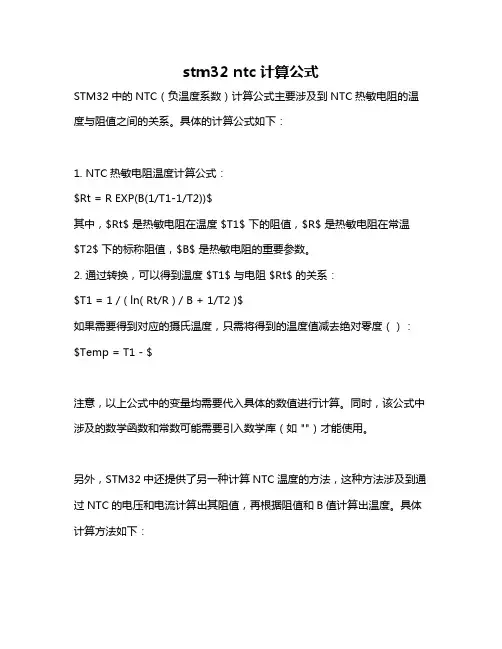

stm32 ntc计算公式
STM32中的NTC（负温度系数）计算公式主要涉及到NTC热敏电阻的温度与阻值之间的关系。
具体的计算公式如下：
1. NTC热敏电阻温度计算公式：
$Rt = R EXP(B(1/T1-1/T2))$
其中，$Rt$ 是热敏电阻在温度 $T1$ 下的阻值，$R$ 是热敏电阻在常温$T2$ 下的标称阻值，$B$ 是热敏电阻的重要参数。
2. 通过转换，可以得到温度 $T1$ 与电阻 $Rt$ 的关系：
$T1 = 1 / ( ln( Rt/R ) / B + 1/T2 )$
如果需要得到对应的摄氏温度，只需将得到的温度值减去绝对零度（）：$Temp = T1 - $
注意，以上公式中的变量均需要代入具体的数值进行计算。
同时，该公式中涉及的数学函数和常数可能需要引入数学库（如 ""）才能使用。
另外，STM32中还提供了另一种计算NTC温度的方法，这种方法涉及到通过NTC的电压和电流计算出其阻值，再根据阻值和B值计算出温度。
具体计算方法如下：
1. 通过NTC的电压推算出串联电阻的分压。
2. 计算出线路电流。
3. 通过欧姆定律计算出热敏电阻当前的阻值。
4. 根据阻值和B值计算出温度：
$temperature = (ntcBvalue T25) / (T25 (log(ntcResistance) -
log(ntcR25)) + ntcBvalue)$
最后，同样需要将得到的温度值减去绝对零度（）以得到最终的温度。
以上两种方法均可以用于STM32中NTC热敏电阻的温度计算，具体使用哪种方法取决于具体的硬件配置和测量需求。
NTC热敏电阻特性参数基本知识
NTC热敏电阻特性参数基本知识热敏电阻分为两类,分别为:1.NTC负温度系数热敏电阻2.PTC正温度系数热敏电阻热敏电阻的物理特性用下列参数表示：电阻值、B值、耗散系数、热时间常数、电阻温度系数。
电阻值：R〔Ω〕电阻值的近似值表示为：R2=R1exp[1/T2-1/T1]其中： R2：绝对温度为T2〔K〕时的电阻〔Ω〕R1：绝对温度为T1〔K〕时的电阻〔Ω〕B： B值〔K〕B值：B〔k〕B值是电阻在两个温度之间变化的函数，表达式为：B= InR1-InR2 =2.3026(1ogR1-1ogR2)1/T1-1/T2 1/T1-1/T2其中： B： B值〔K〕R1：绝对温度为T1〔K〕时的电阻〔Ω〕R2：绝对温度为T2〔K〕时的电阻〔Ω〕耗散系数：δ〔mW/℃〕耗散系数是物体消耗的电功与相应的温升值之比δ= W/T-Ta = I2 R/T-Ta 其中：δ：耗散系数δ〔mW/℃〕W：热敏电阻消耗的电功〔mW〕T：达到热平衡后的温度值〔℃〕Ta: 室温〔℃〕I: 在温度T时加热敏电阻上的电流值〔mA〕R: 在温度T时加热敏电阻上的电流值〔KΩ〕在测量温度时，应注意防止热敏电阻由于加热造成的升温。
热时间常数：τ〔sec.〕热敏电阻在零能量条件下，由于步阶效应使热敏电阻本身的温度发生改变，当温度在初始值和最终值之间改变63.2％所需的时间就是热时间系数τ。
电阻温度系数：α〔%/℃〕α是表示热敏电阻器温度每变化1oC，其电阻值变化程度的系数〔即变化率〕，用α=1/R?dR/dT 表示，计算式为：α = 1/R?dR/dT×100 = -B/T2×100其中：α：电阻温度系数〔%/℃〕R：绝对温度T〔K〕时的电阻值〔Ω〕B： B值〔K〕热敏电阻是开发早、种类多、发展较成熟的敏感元器件．热敏电阻由半导体陶瓷材料组成，利用的原理是温度引起电阻变化．若电子和空穴的浓度分别为n、p，迁移率分别为μn、μp，则半导体的电导为：σ=q（nμn pμp）因为n、p、μn、μp都是依赖温度T的函数，所以电导是温度的函数，因此可由测量电导而推算出温度的高低，并能做出电阻-温度特性曲线．这就是半导体热敏电阻的工作原理．热敏电阻包括正温度系数（PTC）和负温度系数（NTC）热敏电阻，以及临界温度热敏电阻（CTR）．它们的电阻-温度特性如图1所示．热敏电阻的主要特点是：①灵敏度较高，其电阻温度系数要比金属大10～100倍以上，能检测出10-6℃的温度变化；②工作温度范围宽，常温器件适用于-55℃～315℃，高温器件适用温度高于315℃（目前最高可达到2000℃），低温器件适用于-273℃～55℃；③体积小，能够测量其他温度计无法测量的空隙、腔体及生物体内血管的温度；④使用方便，电阻值可在0.1～100kΩ间任意选择；⑤易加工成复杂的形状，可大批量生产；⑥稳定性好、过载能力强．由于半导体热敏电阻有独特的性能，所以在应用方面，它不仅可以作为测量元件（如测量温度、流量、液位等），还可以作为控制元件（如热敏开关、限流器）和电路补偿元件．热敏电阻广泛用于家用电器、电力工业、通讯、军事科学、宇航等各个领域，发展前景极其广阔．一、PTC热敏电阻PTC（Positive Temperature Coeff1Cient）是指在某一温度下电阻急剧增加、具有正温度系数的热敏电阻现象或材料，可专门用作恒定温度传感器．该材料是以BaTiO3或SrTiO3或PbTiO3为主要成分的烧结体，其中掺入微量的Nb、Ta、Bi、Sb、Y、La等氧化物进行原子价控制而使之半导化，常将这种半导体化的BaTiO3等材料简称为半导（体）瓷；同时还添加增大其正电阻温度系数的Mn、Fe、Cu、Cr的氧化物和起其他作用的添加物，采用一般陶瓷工艺成形、高温烧结而使钛酸铂等及其固溶体半导化，从而得到正特性的热敏电阻材料．其温度系数及居里点温度随组分及烧结条件（尤其是冷却温度）不同而变化．钛酸钡晶体属于钙钛矿型结构，是一种铁电材料，纯钛酸钡是一种绝缘材料．在钛酸钡材料中加入微量稀土元素，进行适当热处理后，在居里温度附近，电阻率陡增几个数量级，产生PTC效应，此效应与BaTiO3晶体的铁电性及其在居里温度附近材料的相变有关．钛酸钡半导瓷是一种多晶材料，晶粒之间存在着晶粒间界面．该半导瓷当达到某一特定温度或电压，晶体粒界就发生变化，从而电阻急剧变化．钛酸钡半导瓷的PTC效应起因于粒界（晶粒间界）．对于导电电子来说，晶粒间界面相当于一个势垒．当温度低时，由于钛酸钡内电场的作用，导致电子极容易越过势垒，则电阻值较小．当温度升高到居里点温度（即临界温度）附近时，内电场受到破坏，它不能帮助导电电子越过势垒．这相当于势垒升高，电阻值突然增大，产生PTC效应．钛酸钡半导瓷的PTC效应的物理模型有海望表面势垒模型、丹尼尔斯等人的钡缺位模型和叠加势垒模型，它们分别从不同方面对PTC效应作出了合理解释．实验表明，在工作温度范围内，PTC热敏电阻的电阻-温度特性可近似用实验公式表示：RT=RT0expBp（T-T0）式中RT、RT0表示温度为T、T0时电阻值，Bp为该种材料的材料常数．PTC效应起源于陶瓷的粒界和粒界间析出相的性质，并随杂质种类、浓度、烧结条件等而产生显著变化．最近，进入实用化的热敏电阻中有利用硅片的硅温度敏感元件，这是体型且精度高的PTC热敏电阻，由n型硅构成，因其中的杂质产生的电子散射随温度上升而增加，从而电阻增加．PTC热敏电阻于1950年出现，随后1954年出现了以钛酸钡为主要材料的PTC热敏电阻．PTC热敏电阻在工业上可用作温度的测量与控制，也用于汽车某部位的温度检测与调节，还大量用于民用设备，如控制瞬间开水器的水温、空调器与冷库的温度，利用本身加热作气体分析和风速机等方面．下面简介一例对加热器、马达、变压器、大功率晶体管等电器的加热和过热保护方面的应用。
ntc热敏电阻阻值精度与温度精度的关系式
ntc热敏电阻阻值精度与温度精度的关
系式
NTC热敏电阻的阻值与温度之间有一个精确的函数关系，即$R=f(T)$，其中，$R$表示阻值，$T$表示温度，$f(T)$表示$T$温度时的阻值。
温度升高，NTC热敏电阻的阻值也会随之升高，温度降低，NTC热敏电阻的阻值也会随之降低。
NTC热敏电阻阻值精度与温度精度的关系式较为复杂，一般近似表示为公式$R=R_0\times e^{B\left(\frac{1}{T_1}-\frac{1}{T_2}\right)}$，其中$R$是热敏电阻在$T_2$常温下的标称阻值，$B$值是热敏电阻的重要参数，$T_1$和$T_2$指的是$K$度即开尔文温度，$K$度=273.15+摄氏度。
NTC热敏电阻的阻值精度和温度精度之间的关系式受到多种因素的影响，实际应用中需要根据具体情况进行分析和计算。

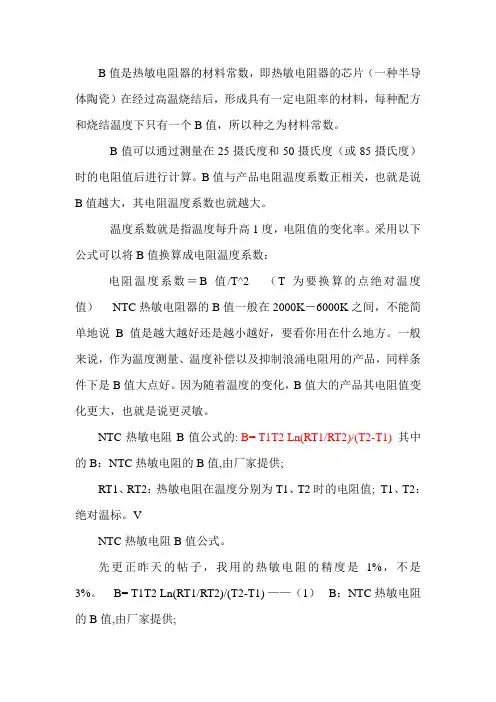

热敏电阻B值
B值是热敏电阻器的材料常数，即热敏电阻器的芯片（一种半导体陶瓷）在经过高温烧结后，形成具有一定电阻率的材料，每种配方和烧结温度下只有一个B值，所以种之为材料常数。
B值可以通过测量在25摄氏度和50摄氏度（或85摄氏度）时的电阻值后进行计算。
B值与产品电阻温度系数正相关，也就是说B值越大，其电阻温度系数也就越大。
温度系数就是指温度每升高1度，电阻值的变化率。
采用以下公式可以将B值换算成电阻温度系数：电阻温度系数＝B值/T^2 （T为要换算的点绝对温度值） NTC热敏电阻器的B值一般在2000K－6000K之间，不能简单地说B值是越大越好还是越小越好，要看你用在什么地方。
一般来说，作为温度测量、温度补偿以及抑制浪涌电阻用的产品，同样条件下是B值大点好。
因为随着温度的变化，B值大的产品其电阻值变化更大，也就是说更灵敏。
NTC热敏电阻B值公式的: B= T1T2 Ln(RT1/RT2)/(T2-T1) 其中的B：NTC热敏电阻的B值,由厂家提供;RT1、RT2：热敏电阻在温度分别为T1、T2时的电阻值; T1、T2：绝对温标。
VNTC热敏电阻B值公式。
先更正昨天的帖子，我用的热敏电阻的精度是1%，不是3%。
B= T1T2 Ln(RT1/RT2)/(T2-T1) ——（1） B：NTC热敏电阻的B值,由厂家提供;RT1、RT2：热敏电阻在温度分别为T1、T2时的电阻值，厂家提供的是温度为298.15K （25摄氏度）时的阻值。
T1、T2：绝对温标。
我还是针对昨天的原理图简单的说说：由（1）式可得：RT1/RT2=e B（1/T1-1/T2）————————（2）取T1=298.15K，此时热敏电阻的阻值为RT1=10K，故取R1=10K，设温度为T2时的分压值为V2，则：V2=RT2Vcc/（RT2+R1），得 RT2=V2R1/（Vcc-V2），所以RT1/RT2=Vcc/V2-1 代入（2）式得e B（1/T1-1/T2） =Vcc/V2-1得 B（1/T1-1/T2）=Ln（Vcc/V2-1） T2=T1/（1-T1（Ln（Vcc/V2-1））/B）设8位ADC输出值为N，则 Vcc/V2-1=256/N-1 所以 T2=T1（1-T1（Ln（256/N-1））/B）换算为摄氏温度后则 T=T2-273.15 你可以用C或VB编个程序从N=0开始到N=255计算出温度表，然后以N为索引查表直接得到温度。
ntc热敏电阻b值
ntc热敏电阻b值NTC热敏电阻B值是指热敏电阻在一定温度范围内的阻值随温度变化的趋势。
它是热敏电阻特性的重要参数之一，能够帮助我们了解热敏电阻的工作原理和性能。
热敏电阻是一种根据温度变化而改变电阻值的电子元件。
当温度升高时，热敏电阻的电阻值会下降；当温度降低时，电阻值会上升。
NTC热敏电阻的B值描述了这种温度与电阻之间的关系。
NTC热敏电阻的B值通过电阻-温度曲线来表示。
该曲线是一个非线性曲线，通常呈指数关系。
B值越大，电阻值随温度变化的速度就越快；B值越小，电阻值随温度变化的速度就越慢。
因此，B值可以用来描述热敏电阻的灵敏度和稳定性。
NTC热敏电阻的B值是由热敏材料的特性决定的。
不同的材料具有不同的B值范围。
常见的热敏材料有氧化镍、锡氧化锌和锡氧化铋等。
不同材料的B值范围可以从几千到几万不等。
在实际应用中，我们通常会根据具体的需求选择合适的NTC热敏电阻。
如果需要快速响应温度变化，我们可以选择B值较大的热敏电阻；如果需要稳定性较好的温度测量，我们可以选择B值较小的热敏电阻。
NTC热敏电阻的B值还可以用来计算温度。
通过测量电阻值和已知的B值，我们可以使用公式计算出温度值。
这在温度测量和温度补偿等应用中非常有用。
除了B值，NTC热敏电阻还有一些其他的参数需要考虑，如电阻值、额定功率、响应时间等。
这些参数共同决定了热敏电阻的性能和适用范围。
NTC热敏电阻的B值是描述热敏电阻温度特性的重要参数。
它可以帮助我们了解热敏电阻的工作原理和性能，并在实际应用中选择合适的热敏电阻。
通过合理选择NTC热敏电阻，我们可以实现精准的温度测量和温度控制。
热敏B值计算公式
0.741 1.1102
NTC热敏指数（B)值计算
项目
数值 单位 备注
摄氏温度
25 ℃
273.15
T1 开尔文温度
298.15 K
实测的阻值
10 KΩ
摄氏温度
84 ℃
T2 开尔文温度
357.15 K
实测的阻值Rt 1.1102 KΩ
查表得到
热敏指数（B）
3967.071
计算结果
计算公式
B=LN(R/Rt)*[(T1*T2)/(T2-T1)]
NTC热敏指数（B)值计算
项目
数值
单位 备注
摄氏温度
25 ℃
273.15 开氏温度 T=t+273.5KT
THale Waihona Puke 开尔文温度298.15 K
实测的阻值（R)
100 KΩ
摄氏温度
50 ℃
T2 开尔文温度
323.15 K
实测的阻值
33.1946 KΩ
热敏指数（B）
4250.00086
计算结果
计算公式
B=LN(R/Rt)*[(T1*T2)/(T2-T1)]
NTC热敏电阻阻值（Rt)计算
项目
数值
单位 备注
热敏指数（B）
4250
摄氏温度
25 ℃
T1 开尔文温度
298.15 K
标称阻值（R)
100 KΩ
摄氏温度
50 ℃
T2
开尔文温度 热敏电阻阻值
（Rt)
323.15 K 33.1946074 KΩ
计算结果
计算公式
Rt=R*EXP[B*(1/T2-1/T1)]
NTC热敏电阻阻值（Rt)计算
ntc热敏电阻原理
ntc热敏电阻原理
NTC热敏电阻是一种温度敏感元件，其电阻值随温度的变化而变化。
NTC热敏电阻的原理是基于半导体材料的温度特性，当温度升高时，
半导体材料的导电性能会发生变化，导致电阻值的变化。
NTC热敏电阻的工作原理可以用以下公式表示：
Rt = R0 * e^(B*(1/T - 1/T0))
其中，Rt为NTC热敏电阻在温度为T时的电阻值，R0为NTC热敏
电阻在参考温度T0时的电阻值，B为材料常数，T为温度，e为自然
对数的底数。
从公式中可以看出，随着温度的升高，NTC热敏电阻的电阻值会下降。
这是因为半导体材料的导电性能随温度的升高而增强，导致电阻值的
下降。
NTC热敏电阻的应用非常广泛，例如温度传感器、温度补偿、电子温
度计等。
在温度传感器中，NTC热敏电阻可以将温度转换为电阻值，
从而实现温度的测量。
在温度补偿中，NTC热敏电阻可以用来补偿电
路中元件的温度漂移，从而提高电路的稳定性。
在电子温度计中，
NTC热敏电阻可以用来测量物体的温度，例如汽车发动机的温度。
总之，NTC热敏电阻是一种非常重要的温度敏感元件，其原理基于半导体材料的温度特性。
随着科技的不断发展，NTC热敏电阻的应用将会越来越广泛。
ntc 3950 计算公式
ntc 3950 计算公式
NTC3950 是一种热敏电阻，其阻值随温度变化。
计算公式如下：
R(x) = 10 exp(3950 (1 / (x + ) - 1 / ( + 25)))
其中，x 是温度值（单位为摄氏度），R(x) 是温度为 x 摄氏度时的阻值。
这个公式用于计算在给定温度下的热敏电阻阻值。
注意，这里的温度是以摄氏度为单位，而 B 值（热敏电阻的重要参数）已经设定为 3950。
如果需要将阻值转换为温度，公式如下：
T1 = 1 / (ln(Rt/R) / B + 1 / T2)
其中，T1 是温度值（单位为摄氏度），Rt 是热敏电阻在T1 温度下的阻值，R 是热敏电阻在 T2 常温下的标称阻值，B 是热敏电阻的重要参数，T2 是常温（单位为摄氏度）。
以上信息仅供参考，如需了解更多信息，建议咨询专业人士。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
NTC热敏电阻B值得计算
NTC是Negative Temperature Coefficient 的缩写,意思是负的温度系数,泛指负温度系数很大的半导体材料或元器件，所谓NTC热敏电阻器就是负温度系数热敏电阻器。
它是以锰、钴、镍和铜等金属氧化物为主要材料，采用陶瓷工艺制造而成的。
这些金属氧化物材料都具有半导体性质，因为在导电方式上完全类似锗、硅等半导体材料。
温度低时，这些氧化物材料的载流子（电子和孔穴）数目少，所以其电阻值较高；随着温度的升高，载流子数目增加，所以电阻值降低。
NTC 热敏电阻器在室温下的变化范围在10O~1000000欧姆，温度系数-2%~-6.5%。
NTC热敏电阻器可广泛应用于温度测量、温度补偿、抑制浪涌电流等场合。
B值是热敏电阻器的材料常数，即热敏电阻器的芯片（一种半导体陶瓷）在经过高温烧结后，形成具有一定电阻率的材料，每种配方和烧结温度下只有一个B值，所以种之为材料常数。
B值是热敏电阻的材料常数，或叫热敏指数。
B值可以通过测量在25摄氏度和50摄氏度（或85摄氏度）时的电阻值后进行计算。
B值与产品电阻温度系数正相关，也就是说B值越大，其电阻温度系数也就越大。
?
温度系数就是指温度每升高1度，电阻值的变化率。
采用以下公式可以将B值换算成电阻温度系数：?
电阻温度系数＝B值/T^2?（T为要换算的点绝对温度值）?
NTC热敏电阻器的B值一般在2000K-6000K之间，不能简单地说B
值是越大越好还是越小越好，要看你用在什么地方。
一般来说，作为温度测量、温度补偿以及抑制浪涌电阻用的产品，同样条件下是B值大点好。
因为随着温度的变化，B值大的产品其电阻值变化更大，也就是说更灵敏。
?
以上就是按我自己的理解所做的回答，我是做这个的，如果你还有什么问题，可以加我为好友，或给我发送信息。
?
NTC热敏电阻器的B值一般在2000K-6000K之间，不能简单地说B 值是越大越好还是越小越好，要看你用在什么地方。
一般来说，作为温度测量、温度补偿以及抑制浪涌电阻用的产品，同样条件下是B值大点好。
因为随着温度的变化，B值大的产品其电阻值变化更大，也就是说更灵敏。
NTC热敏电阻B值公式的:?B=?T1T2?Ln(RT1/RT2)/(T2-T1)
其中的B：NTC热敏电阻的B值,由厂家提供;
RT1、RT2：热敏电阻在温度分别为T1、T2时的电阻值;
T1、T2：绝对温标。
