电动车充电器原理及结构电动车充电器原理及维修常用电动车充电器根据电路结构可大致分为两种。
第一种是以uc3842驱动场效应管的单管开关电源，配合LM358双运放来实现三阶段充电方式。
其电原理图和元件参数见图表1点击图片在新窗口查看清晰大图图表1工作原理：220v交流电经T0双向滤波抑制干扰，D1整流为脉动直流，再经C11滤波形成稳定的300V左右的直流电。
U1 为TL3842脉宽调制集成电路。
其5脚为电源负极，7脚为电源正极，6脚为脉冲输出直接驱动场效应管Q1(K1358) 3脚为最大电流限制，调整R25(2.5欧姆)的阻值可以调整充电器的最大电流。
2脚为电压反馈，可以调节充电器的输出电压。
4脚外接振荡电阻R1,和振荡电容C1。
T1为高频脉冲变压器，其作用有三个。
第一是把高压脉冲将压为低压脉冲。
第二是起到隔离高压的作用，以防触电。
第三是为uc3842提供工作电源。
D4为高频整流管（16A60V）C10为低压滤波电容,D5为12V稳压二极管，U3(TL431)为精密基准电压源，配合U2(光耦合器4N35) 起到自动调节充电器电压的作用。
调整w2(微调电阻)可以细调充电器的电压。
D10是电源指示灯。
D6为充电指示灯。
R27是电流取样电阻（0.1欧姆，5w）改变W1的阻值可以调整充电器转浮充的拐点电流（200－300 mA）通电开始时，C11上有300v左右电压。
此电压一路经T1加载到Q1。
第二路经R5,C8,C3, 达到U1的第7脚。
强迫U1启动。
U1的6脚输出方波脉冲，Q1工作，电流经R25到地。
同时T1副线圈产生感应电压，经D3,R12给U1提供可靠电源。
T1输出线圈的电压经D4,C10整流滤波得到稳定的电压。
此电压一路经D7（D7起到防止电池的电流倒灌给充电器的作用）给电池充电。
第二路经R14,D5,C9, 为LM358(双运算放大器，1脚为电源地，8脚为电源正)及其外围电路提供12V工作电源。
讲解几款电动车充电器的电路解析
讲解几款电动车充电器的电路解析电动自行车充电器给电动车辆的铅酸电瓶、镍镉电瓶补充能源，要通过充电器进行。
充电器的种类很多。
一般以有无工频变压器区分可分为分两大类。
大功率的普遍采用环牛工频变压器。
虽然效率低，但是电流大（可到30A）、可靠。
货运电动三轮无一例外地使用它，而30Ah以下的电瓶则大多采用开关电源技术，这样便提高了效率，甩掉了笨重的工频变压器。
电动自行车充电器最大充电电流大多在2A左右。
1.采用开关电源技术的电动自行车充电器（1）山东GD36充电器电路原理图见图12所示。
该充电器为半桥式充电器。
主要性能指标为：输入电压：170-260V；输出电压：44 V（可调）；最大充电电流：1.8A；浮充充电电流：200～100mA。
1）电路原理本充电器电路主要由市电整流滤波、自激加他激半桥转换、PWM 控制、电压控制、电流控制、输出整流滤波六部分组成。
整流滤波市电220V/50Hz经二极管D1～D4桥式整流、电容C5～C7滤波，得到310V左右的直流电压，作为开关变换器的电源。
自激加他激半桥输出电路主要由Q1、Q2、B2、B3等元件组成。
自激启动该电路的特点是自激启动，控制电路所需辅助电源由其本身提供，无需另设。
自激振荡是利用磁心饱和特性产生的，具体过程为：接通电源，C5、C6上的150V电压经R5、R7、R9、R10给开关管Q1、Q2提供基极偏压。
设Q1由TR5偏压而微导通，则推动变压器B2的②-④绕组感应出极性是②脚正、④脚负的电压，于是①-②绕组感应出①脚正、②脚负电压加到Q1的发射极，加速Q1的导通。
这是一个十分强烈的正反馈过程，Q1迅速饱和导通。
与此同时，③-⑤绕组感应出③脚正、⑤脚负的电压，使Q2截止。
Q1饱和导通后，150电压给B3①-②主绕组充电储能，线圈中的电流和由它产生的磁感应强度随时间线性增加。
但当磁感应强度增大到饱和点Bm时，电感量迅速减小，Q1的集电极电流急剧增加，增加的速率远大于其基极电流的增加，Vce升高，于是Q1退出饱和进入放大区，推动变压器B2的②-④、①-②、③-⑤绕组感应电压将反向。
电动车充电原理讲解图文
图2
转灯电流点
工程技术中心
脉冲式充电曲线
恒流阶段充入 90%的电量
工程技术中心
• 铅酸电池充电曲线
220V
工程技术中心 充电器原理图
高频变压器
电源芯片
开关管
光耦
定时芯片
运放
取样电 阻
工程技术中心
电动车充电器的使用 • 工作电压:
220V AC • 工作环境:
0～40℃ 室内使用 防潮 防水 通风良好 • 充电时间：
1.8A
1.2A
B
充电指示灯图 1
红色
D
单块电池14.7V
单块电池13.7V
E G
充电指示灯 绿色
降压浮充点
时间
48V电池 13.7V X 4=54.8V
电池失水造 成热失控
恒定电流充电
0.4A
F
恒流阶段 恒压阶段 降压浮充阶段
时间 8 ～10 小时 定时3小时
时间
强制转入浮充 阶段
经验值 12Ah电池0.4A
工程技术中心
电动车充电器的工作原理 • 通电开始时，C2上有300v左右电压。此电压一路经T1加载到V1。第二
路经R18—R21,C4, 达到IC1的第7脚。强迫IC1启动。IC1的6脚输出方 波脉冲，V1工作，电流经R5到地。同时T1副线圈产生感应电压，经 D6,R15.R16给IC1提供辅肋电源。T1线圈输出的电压经D17,C11整流滤 波得到稳定的电压。此电压一路经D17输出二极管，D14输出隔离二极 管（D14起到防止电池的电流倒灌给充电器的作用）给电池充电。第 二路经D13,C8, 为LM324(四运算放大器，11脚为电源地，4脚为电源 正)及其外围电路提供15V工作电源。D9为LM324提供基准电压。正常 充电时，R9上端有0.18V左右的电压，此电压经R38加到LM324第13脚 ，从14脚送出高电平。此电压一路经R58,，使LDE1/R（红灯）点亮， 第二路注入LM324的9脚，10脚输出低电平,LED1/G(绿灯)熄灭(注LED1 为双色灯)，充电器进入恒流充电阶段。当电池电压上升到58.8V左右 时,充电器进入恒压充电阶段，输出电压维持在58.8V左右，充电器进 入恒压充电阶段，电流逐渐减小。当充电电流减小到400mA时，R9上 端的电压下降，同时8脚输出高电平，LED1/G(绿灯)点亮。另一路经 D16，R59送到电压控制回路，使输出电压降低。充电器进入降压浮充 充电阶段。
(2020年整理)市场上最常用的两款电动车充电器电路原理及维修.doc
市场上最常用的两款电动车充电器电路原理及维修电动车充电器原理及维修常用电动车充电器根据电路结构可大致分为两种。
第一种是以uc3842驱动场效应管的单管开关电源，配合LM358双运放来实现三阶段充电方式。
其电原理图和元件参数见图表1点击图片在新窗口查看清晰大图图表1工作原理：220v交流电经T0双向滤波抑制干扰，D1整流为脉动直流，再经C11滤波形成稳定的300V左右的直流电。
U1 为TL3842脉宽调制集成电路。
其5脚为电源负极，7脚为电源正极，6脚为脉冲输出直接驱动场效应管Q1(K1358) 3脚为最大电流限制，调整R25(2.5欧姆)的阻值可以调整充电器的最大电流。
2脚为电压反馈，可以调节充电器的输出电压。
4脚外接振荡电阻R1,和振荡电容C1。
T1为高频脉冲变压器，其作用有三个。
第一是把高压脉冲将压为低压脉冲。
第二是起到隔离高压的作用，以防触电。
第三是为uc3842提供工作电源。
D4为高频整流管（16A60V）C10为低压滤波电容,D5为12V稳压二极管， U3(TL431)为精密基准电压源，配合U2(光耦合器4N35) 起到自动调节充电器电压的作用。
调整w2(微调电阻)可以细调充电器的电压。
D10是电源指示灯。
D6为充电指示灯。
R27是电流取样电阻（0.1欧姆，5w）改变W1的阻值可以调整充电器转浮充的拐点电流（200－300 mA）通电开始时，C11上有300v左右电压。
此电压一路经T1加载到Q1。
第二路经R5,C8,C3, 达到U1的第7脚。
强迫U1启动。
U1的6脚输出方波脉冲，Q1工作，电流经R25到地。
同时T1副线圈产生感应电压，经D3,R12给U1提供可靠电源。
T1输出线圈的电压经D4,C10整流滤波得到稳定的电压。
此电压一路经D7（D7起到防止电池的电流倒灌给充电器的作用）给电池充电。
第二路经R14,D5,C9, 为LM358(双运算放大器，1脚为电源地，8脚为电源正)及其外围电路提供12V工作电源。
电动车充电器原理及带电路图维修.
常用电动车充电器根据电路结构可大致分为两种。
第一种是以uc3842驱动场效应管的单管开关电源，配合LM358双运放来实现三阶段充电方式。
其电原理图和元件参数见图表1）图表 1220v交流电经T0双向滤波抑制干扰，D1整流为脉动直流，再经C11滤波形成稳定的300V左右的直流电。
U1 为TL3842脉宽调制集成电路。
其5脚为电源负极，7脚为电源正极，6脚为脉冲输出直接驱动场效应管Q1(K1358) 3脚为最大电流限制，调整R25(2.5欧姆)的阻值可以调整充电器的最大电流。
2脚为电压反馈，可以调节充电器的输出电压。
4脚外接振荡电阻R1,和振荡电容C1。
T1为高频脉冲变压器，其作用有三个。
第一是把高压脉冲将压为低压脉冲。
第二是起到隔离高压的作用，以防触电。
第三是为uc3842提供工作电源。
D4为高频整流管（16A60V）C10为低压滤波电容,D5为12V 稳压二极管，U3(TL431)为精密基准电压源，配合U2(光耦合器4N35) 起到自动调节充电器电压的作用。
调整w2(微调电阻)可以细调充电器的电压。
D10是电源指示灯。
D6为充电指示灯。
R27是电流取样电阻（0.1欧姆，5w）改变W1的阻值可以调整充电器转浮充的拐点电流（200－300 mA）。
通电开始时，C11上有300v左右电压。
此电压一路经T1加载到Q1。
第二路经R5,C8,C3, 达到U1的第7脚。
强迫U1启动。
U1的6脚输出方波脉冲，Q1工作，电流经R25到地。
同时T1副线圈产生感应电压，经D3,R12给U1提供可靠电源。
T1输出线圈的电压经D4,C10整流滤波得到稳定的电压。
此电压一路经D7（D7起到防止电池的电流倒灌给充电器的作用）给电池充电。
第二路经R14,D5,C9, 为LM358(双运算放大器，1脚为电源地，8脚为电源正)及其外围电路提供12V工作电源。
D9为LM358提供基准电压，经R26,R4分压达到LM358的第二脚和第5脚。
市场上最常用的两款电动车充电器电路原理及维修

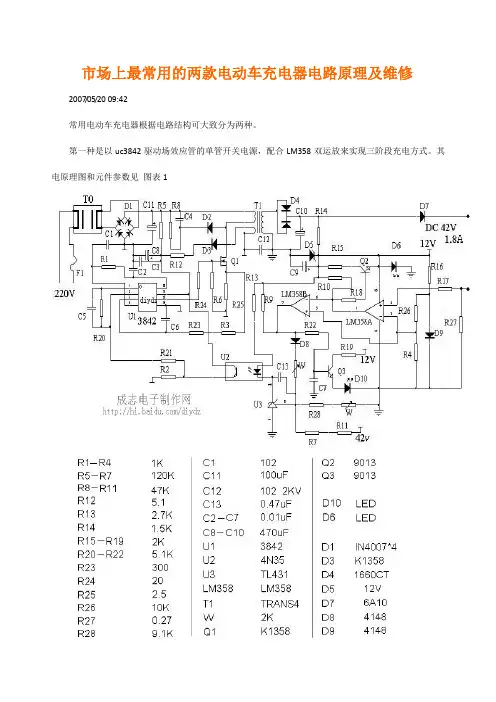

市场上最常用的两款电动车充电器电路原理及维修2007/05/20 09:42常用电动车充电器根据电路结构可大致分为两种。
第一种是以uc3842驱动场效应管的单管开关电源，配合LM358双运放来实现三阶段充电方式。
其电原理图和元件参数见图表1图表1 工作原理：220v交流电经T0双向滤波抑制干扰，D1整流为脉动直流，再经C11滤波形成稳定的300V左右的直流电。
U1 为TL3842脉宽调制集成电路。
其5脚为电源负极，7脚为电源正极，6脚为脉冲输出直接驱动场效应管Q1(K1358) 3脚为最大电流限制，调整R25欧姆)的阻值可以调整充电器的最大电流。
2脚为电压反馈，可以调节充电器的输出电压。
4脚外接振荡电阻R1,和振荡电容C1。
T1为高频脉冲变压器，其作用有三个。
第一是把高压脉冲将压为低压脉冲。
第二是起到隔离高压的作用，以防触电。
第三是为uc3842提供工作电源。
D4为高频整流管（16A60V）C10为低压滤波电容,D5为12V稳压二极管，U3(TL431)为精密基准电压源，配合U2(光耦合器4N35) 起到自动调节充电器电压的作用。
调整w2(微调电阻)可以细调充电器的电压。
D10是电源指示灯。
D6为充电指示灯。
R27是电流取样电阻（欧姆，5w）改变W1的阻值可以调整充电器转浮充的拐点电流（200－300 mA）通电开始时，C11上有300v左右电压。
此电压一路经T1加载到Q1。
第二路经R5,C8,C3, 达到U1的第7脚。
强迫U1启动。
U1的6脚输出方波脉冲，Q1工作，电流经R25到地。
同时T1副线圈产生感应电压，经D3,R12给U1提供可靠电源。
T1输出线圈的电压经D4,C10整流滤波得到稳定的电压。
此电压一路经D7（D7起到防止电池的电流倒灌给充电器的作用）给电池充电。
第二路经R14,D5,C9, 为LM358(双运算放大器，1脚为电源地，8脚为电源正)及其外围电路提供12V工作电源。
D9为LM358提供基准电压，经R26,R4分压达到LM358的第二脚和第5脚。
电动车充电器原理及带电路图维修
常用电动车充电器根据电路结构可大致分为两种.第一种就是以uc384２驱动场效应管得单管开关电源,配合ＬM358双运放来实现三阶段充电方式。
其电原理图与元件参数见图表1)图表错误!未定义书签。
22０v交流电经T0双向滤波抑制干扰,D1整流为脉动直流，再经Ｃ1１滤波形成稳定得３０0V左右得直流电.U1为TL38４2脉宽调制集成电路。
其5脚为电源负极，7脚为电源正极,6脚为脉冲输出直接驱动场效应管Q１（K1３58）3脚为最大电流限制,调整R25（２、5欧姆）得阻值可以调整充电器得最大电流。
２脚为电压反馈,可以调节充电器得输出电压。
４脚外接振荡电阻R１,与振荡电容C1。
T１为高频脉冲变压器，其作用有三个。
第一就是把高压脉冲将压为低压脉冲.第二就是起到隔离高压得作用，以防触电。
第三就是为ｕc38４2提供工作电源。
D4为高频整流管(16A6０V）C10为低压滤波电容，Ｄ５为１2V稳压二极管，U3（ＴL431)为精密基准电压源,配合U２（光耦合器4N35）起到自动调节充电器电压得作用。
调整w2（微调电阻)可以细调充电器得电压。
D10就是电源指示灯。
D6为充电指示灯。
R2７就是电流取样电阻（0、1欧姆,５w)改变W1得阻值可以调整充电器转浮充得拐点电流（200－3０0 mA）.通电开始时，Ｃ１1上有300v左右电压。
此电压一路经T１加载到Q1。
第二路经R５，C8,C3，达到Ｕ1得第7脚.强迫U1启动。
U１得6脚输出方波脉冲,Q１工作,电流经R２5到地。
同时Ｔ1副线圈产生感应电压,经D3，R1２给Ｕ１提供可靠电源。
T1输出线圈得电压经D4,C10整流滤波得到稳定得电压.此电压一路经Ｄ7(D7起到防止电池得电流倒灌给充电器得作用)给电池充电。
第二路经R14,Ｄ5,C9, 为LM３58(双运算放大器，1脚为电源地，8脚为电源正)及其外围电路提供１２V工作电源。
D9为LM３58提供基准电压，经R26,Ｒ４分压达到LM３58得第二脚与第5脚.正常充电时,R2７上端有0、15－0、18Ｖ左右电压，此电压经R１7加到LM358第三脚，从１脚送出高电压.此电压一路经R1８，强迫Q2导通,Ｄ6（红灯)点亮，第二路注入LM358得６脚，7脚输出低电压，迫使Q3关断，D1０(绿灯）熄灭，充电器进入恒流充电阶段。
常见电动车充电器的三种电路图
常见电动车充电器的三种电路图第一种：下图1为充电器的电路原理图，主要由整流滤波、高压开关、电压变换、恒流、恒压及充电控制等几部分组成。
其基本原理是充电器将输入的220V市电电压经整流滤波后转变为直流300V左右的电压，通过开关管的接通和关断，使300V直流电压变成受控制的交流电压，交流电压通过开关变压器耦合后在其二次侧产生低压交流电，低压交流电再通过二极管整流后输出直流充电电压。
图1开关管受电源厚模块的控制，4N35光耦合器将二次电压波动信号反馈给电源厚模块，从而达到稳定输出电压的目的。
使用开关电源作为充电器的好处是能有效的根据负载的大小控制输出，保护负载并节约能源。
第二种：以3842驱动场效应管的单管开关电源，配合358双运放来实现三阶段充电方式。
其电原理图和元件参数见图2。
图2工作原理：220v交流电经T0双向滤波抑制干扰，D1整流为脉动直流，再经C11滤波形成稳定的300V左右的直流电。
U1 为3842脉宽调制集成电路。
其5脚为电源负极，7脚为电源正极，6脚为脉冲输出直接驱动场效应管Q1(K1358) 3脚为最大电流限制，调整R25(2.5欧姆)的阻值可以调整充电器的最大电流。
2脚为电压反馈，可以调节充电器的输出电压。
4脚外接振荡电阻R1,和振荡电容C1。
T1为高频脉冲变压器，其作用有三个；第一是把高压脉冲将压为低压脉冲。
第二是起到隔离高压的作用，以防触电；第三是为uc3842提供工作电源。
D4为高频整流管（16A60V）C10为低压滤波电容,D5为12V稳压二极管，U3(431)为精密基准电压源，配合U2(光耦合器4N35) 起到自动调节充电器电压的作用。
调整w2(微调电阻)可以细调充电器的电压。
D10是电源指示灯。
D6为充电指示灯。
R27是电流取样电阻（0.1欧姆，5w）改变W1的阻值可以调整充电器转浮充的拐点电流（200－300 mA）通电开始时，C11上有300v左右电压。
此电压一路经T1加载到Q1。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
常见的几款电动车充电器基本电路原理首先就目前市场上面常见的几款充电器我们来认识一下：
西普尔内部电路结构图：（直接在论坛找到了一个4812的图，感谢manstain 网友照片）正面
反面
×××××××××××××××××××××××××××××××××××××××××××××××××××××
特能充电器（感谢幸福家园网友提供照）正面
反面
首先我们把充电器内部的电路基本结构部件进行了分割和注解
电动车充电器其实还有另外的电路结构，大致可以分成2个大的板块，TL494芯片组成的半桥电路，
UC3842芯片组成反激式电路，各自都有自己的特点。
目前市场上面绝大部分的充电器都是3842电路，
我们就用3842作为我们主要讲解例子。
1.输入线
2.NTC
3.输入保险丝
4.整流管×4
5.400V滤波电容
6.PWM芯片3842
7.3842供电部分
8.启动电阻
9.MOS管
10.开关变压器
11.光耦
12.输出整流管
13.输出滤波电容
14.控制部分供电
15.运放LM324/358
16.电流采样电阻
17.输出保险丝
18.输出线
补充：19.输出电压控制部件（431)
三、充电器工作基本原理
基本的工作方框图（下午下班回家开始画，历时3小时...汗一个）
注：图片里面的电流基准其实和电流检测存在比较关系，为了画的方便和直观，连到了一起！
下面就这个基本工作方框图我们简单的说一下，怎么和维修的思路结合在一起。
充电器工作原理是一个比较复杂的过程，而维修讲究的是把把复杂的东西简单化，理清思路，剔除
一些不必要的障碍，是一个高级维修技工必备的要素，所以我们一般会说：会维修的人不会设计，会设
计的人不会维修。
因为维修的人容易把复杂的东西去简单化，他去搞设计往往会出现一些致命的错误，
而设计师去搞维修，我们会看到一幅比较搞笑的画面，设计师会把产品从头到脚分析一遍，甚至画出电
路图，否则他会感觉无从下手。
××××××××××××××××××××××××××××××××××××××××××××××××××××××
还是简单的说说由3842芯片构成的充电器工作原理：首先AC220电压经由保险丝，NTC和EMI滤波
整流滤波变换至300V左右的直流电压，经启动电阻提供给3842（7脚）初始工作电压，驱动MOS管开
关动作，开关变压器在MOS管的开关作用下，会不断的储存->释放，而使输出绕组感应到的电能经过整
流滤波输出的直流电压，通过采样到431或运放控制光耦把信号反馈至3842的1脚或2脚，控制3842的
输出（6脚）的占空比，以达到稳定的输出电压值。
详细的工作原理，大家可以搜索一下，网上有很多这方面的资料。
我把几个要点和重点着重的说一下：
（1）3842稳定工作的条件：
1. 起始的工作电压，由启动电阻从300V降压得到；
2. 8脚有输出稳定的5v基准电压，内部振荡电路才会工作。
3. 6脚输出驱动MOS管打开后，3脚检测到的电流反馈电压没有超过1V。
4. 原边供电是否在下一个周期工作开始前提供到3842的7脚，否则由启动电阻提供过来的电能已
经不能维持3842工作了。
（2）输出电压保持稳定的条件：
1. 副边绕组是否感应到电能。
2. 副边整理和滤波器件是不是都完好。
3. 采样电阻以及431，是否完好。
4. 光耦是否完好工作。
5. 3842是否接收到光耦的信号，确定信号没有在进入3842芯片前被阻断或过滤了。
下面我们看一下西普尔充电器原边的电路原理图：（这个真的花时间，不是开玩笑的，我画了几个晚上！）
结合上面的一些说明，大家自己消化和巩固一下！
另外有网友问3842各个引脚电压值的问题：
3842的供电脚7，和8脚5v基准都是固定的稳定电压值。
3脚，4脚，6脚的电压值一般来说没有多
少参靠价值，除非使用示波器去看波形！，1和2脚，属于控制脚。
除7脚和5脚外其他脚一般不要用万
用表去带电测量，可能会引起干扰而炸机！而5脚是接地的。
接下来说一下副边输出部分的稳压原理：
输出稳压的器件主要是由图片中的下部分电路组成，由R14-16采样到的输出电压，送入IC2 TL431
内部做基准比较，从而作用于光耦继而控制原边的3842输出占空比。
这里TL431有一个计算公式，大
家可以找到431的PDF研究一下，了解一下如何通过431外围的分压器，得到相应的输出电压，掌握到
调整输出电压的基本手法。
根据上图的计算公式，我们知道并联在R13电阻上面的R57，R57的电阻变大输出电压降低，变小则
输出电压升高。
下面的图是电流控制和转灯控制电路：
输出电流和转灯电流的计算：
上图等效电路图中，Vref即稳压二极管的电压值，我们称为基准。
V2为转灯电流值，V1为最大电流值
我们先忽略R58和R59的存在：
V2=[R23/(R17+R21+R23+R24)]*Vref
V2/采样电阻值=转灯电流值(A)
V1=[(R23+R24)/(R17+R21+R23+R24)]*Vref
V1/采样电阻值=最大电流值(A)
至此西普尔充电器的基本电路原理，已经全部讲解完毕。
